立式框架结构工业铆接加工设备

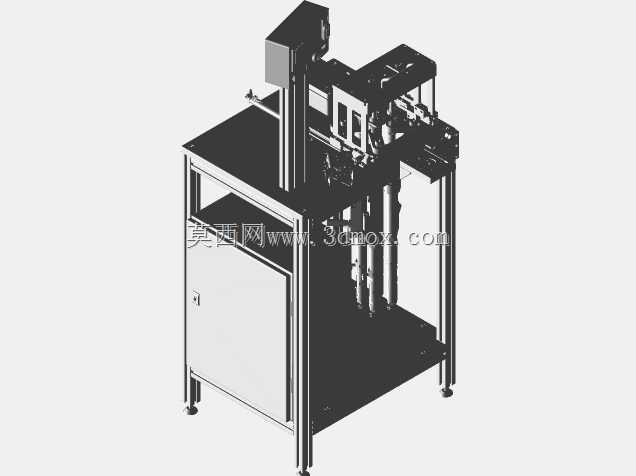

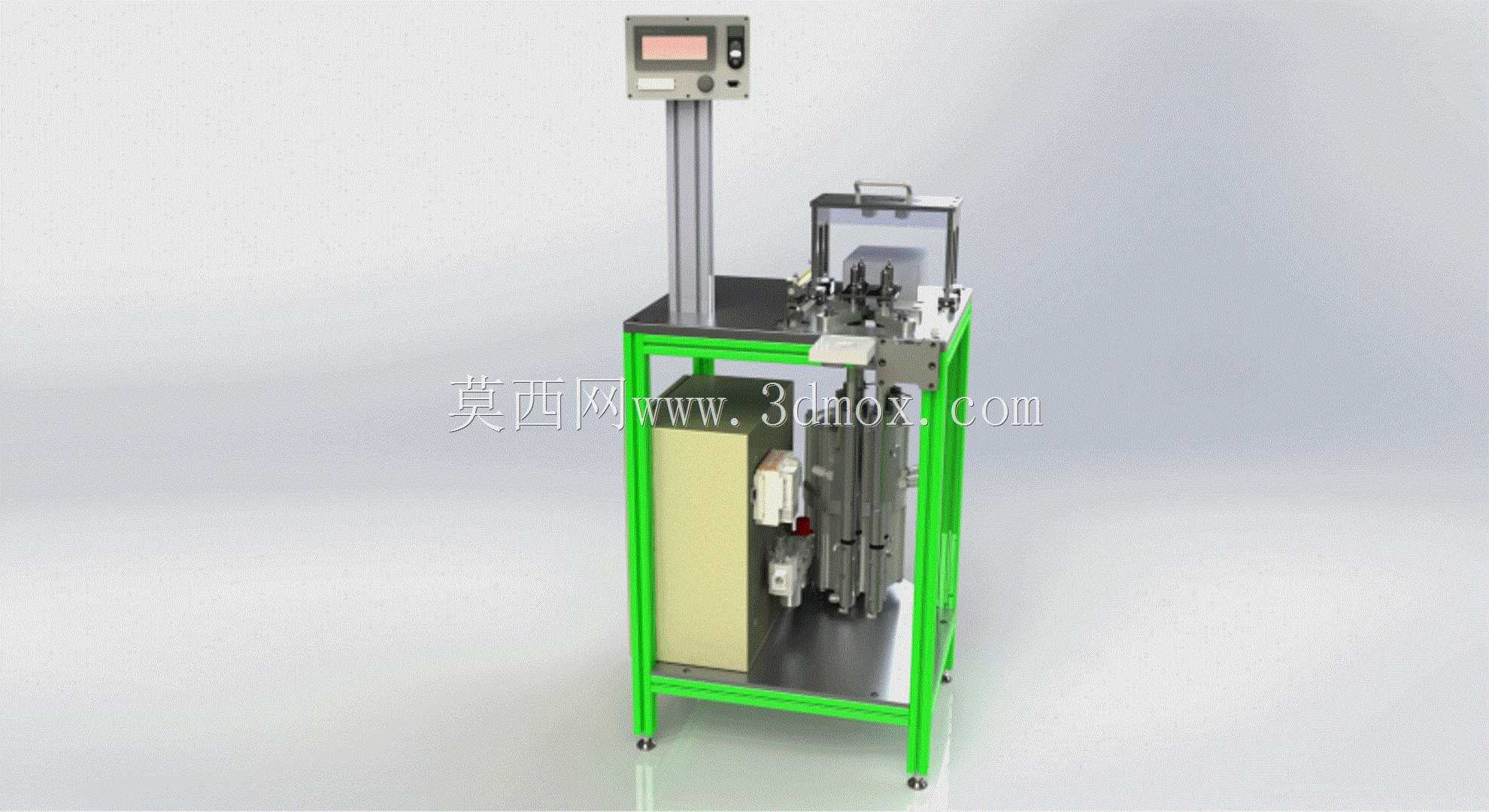

这款立式铆接加工设备主要面向五金零部件加工、小型钣金组件装配、电子五金件压合等生产场景，可完成空心铆钉压铆、实心铆钉墩铆、五金触点铆合等多类铆接工序，适配小尺寸五金件、薄钣金件、电子接插件等多种工件的铆接装配需求，在五金加工车间、电子装配产线、小型零部件加工厂中可作为独立工位设备使用，替代人工手锤铆接的低效作业模式，大幅提升铆接工序的加工一致性与作业效率。设备整体采用立式铝型材框架搭建，底部配置可调式支撑脚轮，既可以满足工位固定后的水平调节需求，也可根据产线排布调整设备位置，适配多品种小批量生产的灵活工位调整需求。设备上部设置独立的操作控制盒，集成参数显示与操作按钮，操作高度符合人工站立作业的人体工学要求，操作人员无需过度抬臂或弯腰即可完成参数调整与工件取放动作。设备中部为核心铆接作业区，配置工件定位工装与铆接执行机构，可根据不同工件的铆接点位更换适配的定位夹具，实现多规格工件的快速换产；铆接执行机构采用垂直下压的施力结构，施力方向与工件铆接点位垂直，可有效避免铆接偏斜、铆钉变形等不良问题，保证铆接后工件的连接强度与外观平整度。设备下部框架内集成了动力与控制元件，布局紧凑合理，预留了充足的维护操作空间，日常检修时可直接打开侧部封板完成元件调试与更换，无需拆解整体框架。从安装边界来看，设备整体占地尺寸较小，无需额外预埋固定基础，放置在平整的车间地面即可投入使用，对车间场地的适配性较强；框架外围无突出的尖锐结构，作业区设置了安全防护挡板，可避免铆接过程中碎屑飞溅伤人，符合车间作业的安全规范要求。在设计思路上，这款设备优先兼顾了作业效率与换产灵活性，整体结构模块化程度高，控制单元、动力单元、执行单元、定位工装均为独立模块，后续可根据生产需求升级自动送料结构，拓展为半自动铆接设备，适配更大批量的生产需求；设备的走线全部内置在铝型材框架的槽道内，外部无裸露管线，既避免了车间作业中管线被工件剐蹭损坏的风险，也让设备整体外观整洁规整，便于日常的清洁与维护。
