铆接机用金属连接轴头三维结构设计

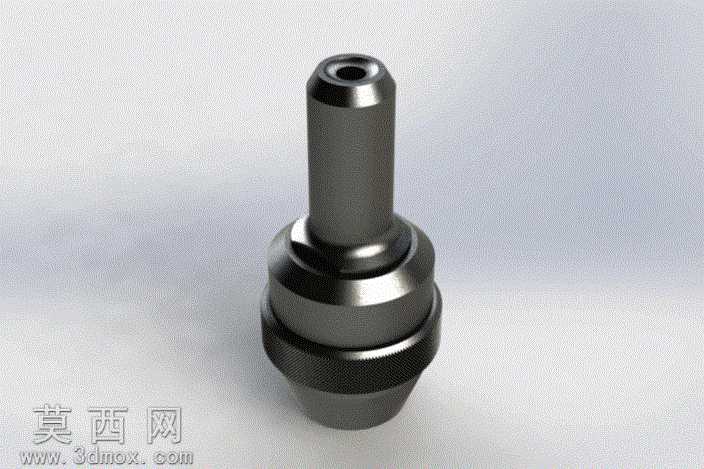

该三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循机械加工零件的设计逻辑，以回转体结构为核心基础，通过旋转凸台/基体指令构建主体轮廓，再针对不同轴段的功能需求进行细节特征的精细化处理。模型整体为同轴回转结构，从顶端至底端依次设置细径导向段、过渡锥面、多级环形定位凸台、底部安装基座，各轴段之间采用圆角过渡避免应力集中，完全符合机械零件的加工工艺要求。材质设置上选用硬质合金钢材作为基础材质，通过软件材质编辑器调整金属表面粗糙度参数，模拟经过精磨加工后的金属质感，表面呈现均匀的哑光金属光泽，环形凸台的边缘处添加细微的倒角高光效果，还原真实机加工零件的表面光影特征，渲染阶段采用环境光加定向补光的布光方案，突出零件各轴段的直径变化与台阶结构，让金属材质的厚重感与精密感得到充分展现。结构设计层面，顶端的细径轴段设置中心通孔，用于铆接作业时的定位与介质导通，通孔内壁做光滑处理模拟铰孔加工效果；中部的多级环形凸台分别承担轴向定位、安装限位的功能，每一级凸台的直径差与轴向长度均按照铆接机的安装接口尺寸进行匹配设计，凸台侧面设置细微的防滑纹理区域，用于装配时的夹持固定；底部的锥形基座为安装配合面，锥度参数符合行业通用的安装标准，能够与设备安装座实现紧密贴合，保证工作状态下的同轴度与连接稳定性。设计过程中充分考虑零件的实际使用场景，针对铆接作业时承受的轴向冲击载荷，在各台阶过渡处均设置了合理的圆角半径，避免应力集中导致的零件断裂失效，同时对所有配合面的尺寸公差进行了参数化标注预留，可直接对接后续的工程图生成与数控加工编程，整个模型的特征树逻辑清晰，所有尺寸均可通过参数驱动进行修改调整，能够适配不同规格铆接机的安装使用需求，模型的细节还原度高，不存在特征缺失或几何错误，可直接用于装配验证、工程出图、加工模拟等后续工作环节。
