物料输送限位用喂养固定装置结构

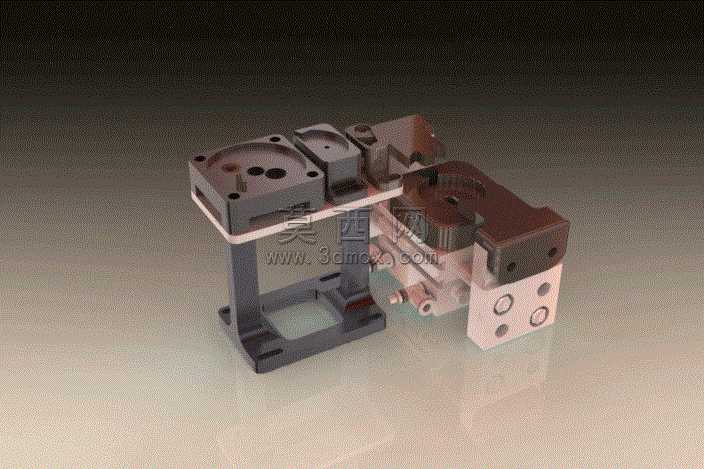

该固定装置采用三维参数化建模方式完成整体结构搭建，建模过程中优先以组件装配定位的功能需求为核心逻辑，先完成主体框架的基准定位，再逐一拆分各个功能模块的独立零件，确保每个零件的装配约束关系完全匹配实际工装的装配逻辑，避免出现干涉错位的问题。渲染阶段采用哑光金属材质作为主体结构的基础材质，针对不同功能的零件做了材质区分：承载框架部分采用深灰色硬质合金材质，模拟铸铁支架的厚重质感，表面添加细微的磨砂纹理还原实际机加工后的表面状态；定位块与连接组件采用浅粉色金属漆材质，突出功能分区的视觉差异；传动衔接部位的齿轮、销轴类零件添加轻微的金属反光效果，还原精加工零件的表面质感，整体渲染采用柔和的顶光搭配侧方补光，清晰呈现各个结构的衔接缝隙与装配层次，避免阴影过重遮挡结构细节。从结构设计来看，该装置采用框式主体承载结构，底部为开放式方框支架，保证安装固定时的支撑稳定性，上方设置多组带定位孔的安装平台，可适配不同规格的待定位组件，平台上的沉头孔、定位销孔位置经过精准尺寸校核，确保组件安装后位置度符合要求；侧方设置的模块化定位块采用多面孔位设计，可通过更换不同规格的定位块适配不同尺寸的待固定工件，装置中部预留的旋转表安装位，可集成位置检测组件，实时反馈工件的定位状态。设计思路围绕防错定位的核心需求展开，通过不对称的定位孔位设计，从结构上避免组件安装时出现错位放置的问题，各个连接部位采用快拆式的销轴连接结构，无需额外工具即可完成定位组件的更换调整，兼顾定位精度与使用灵活性，整体结构紧凑无冗余设计，所有受力部位都做了加厚处理，保证长时间使用下的结构强度，可集成到自动化生产线的物料输送工位中，完成待加工组件的精准定位固定，避免工件偏移影响后续加工或装配精度。
