四旋翼无人机可3D打印机身结构设计

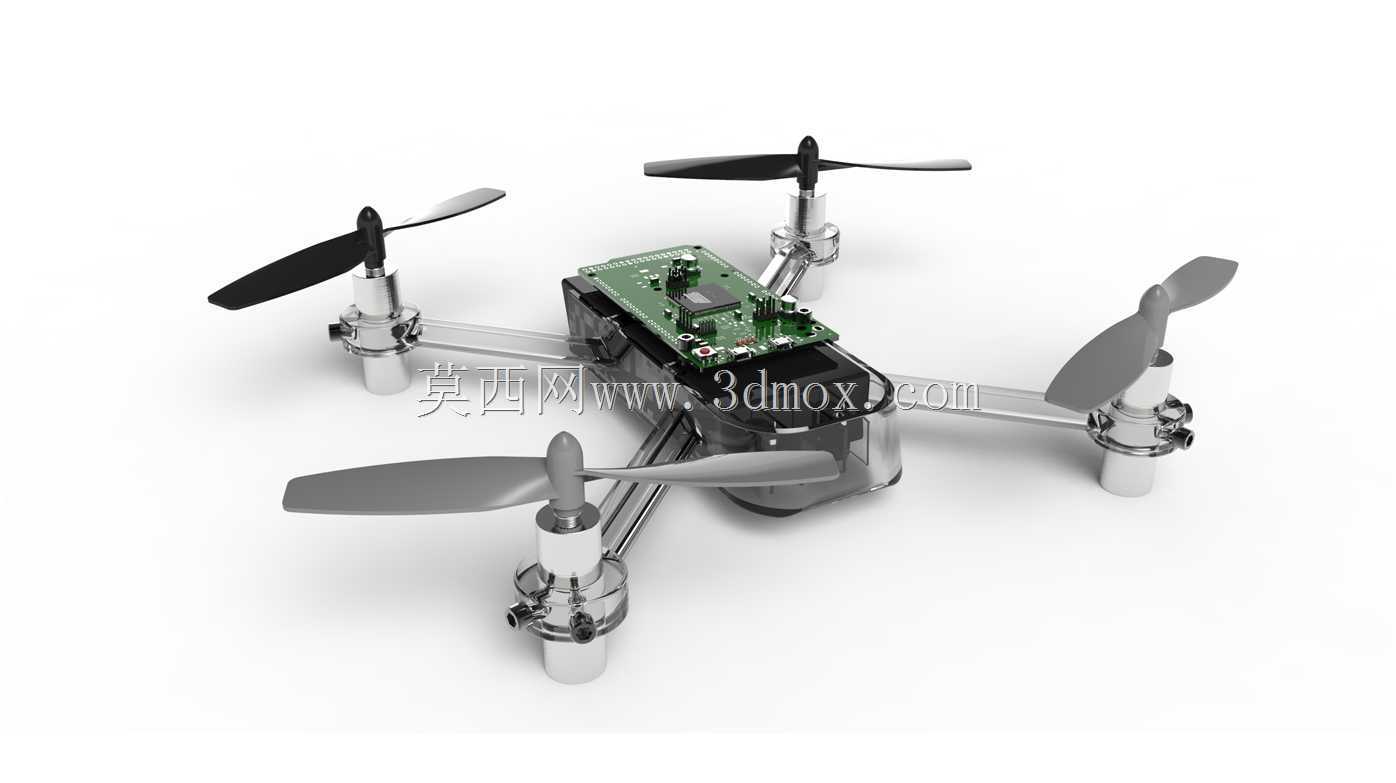

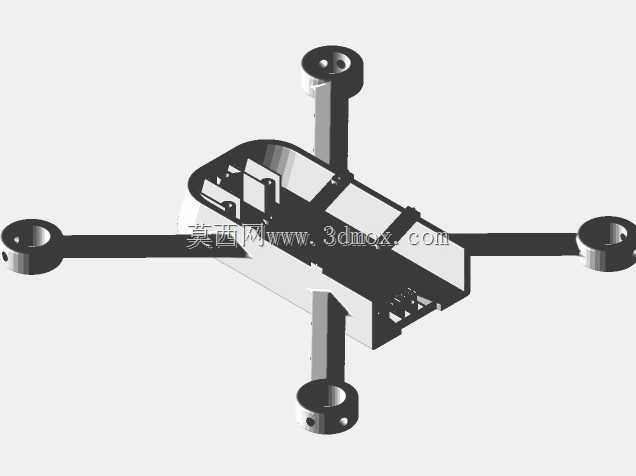

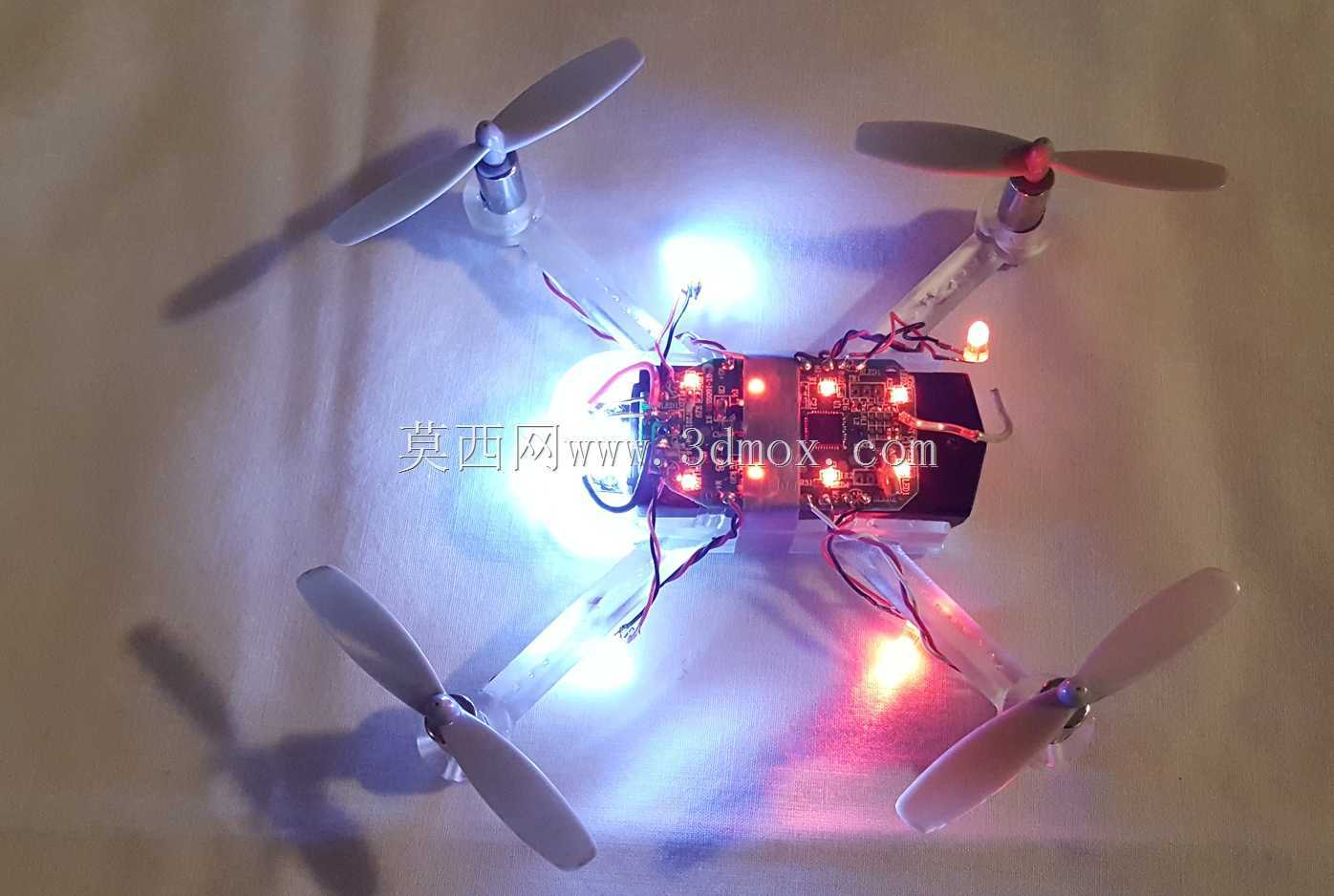

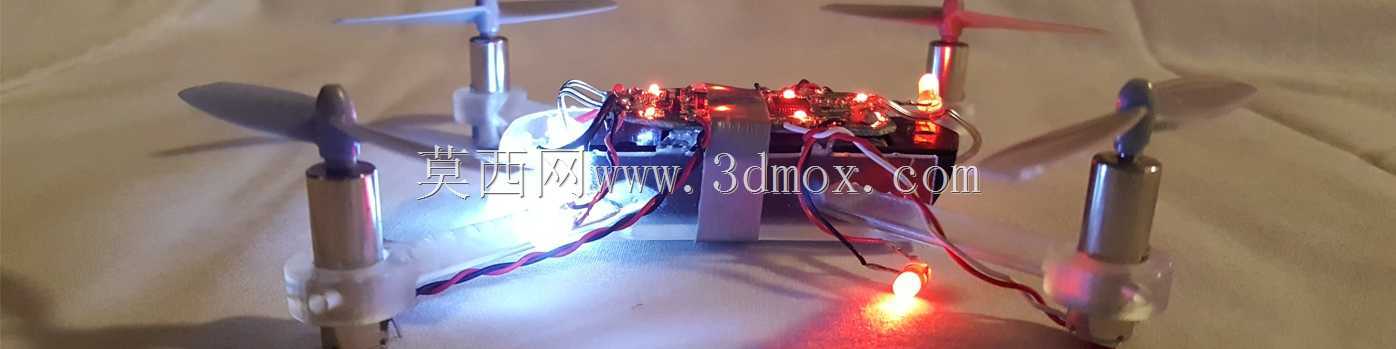

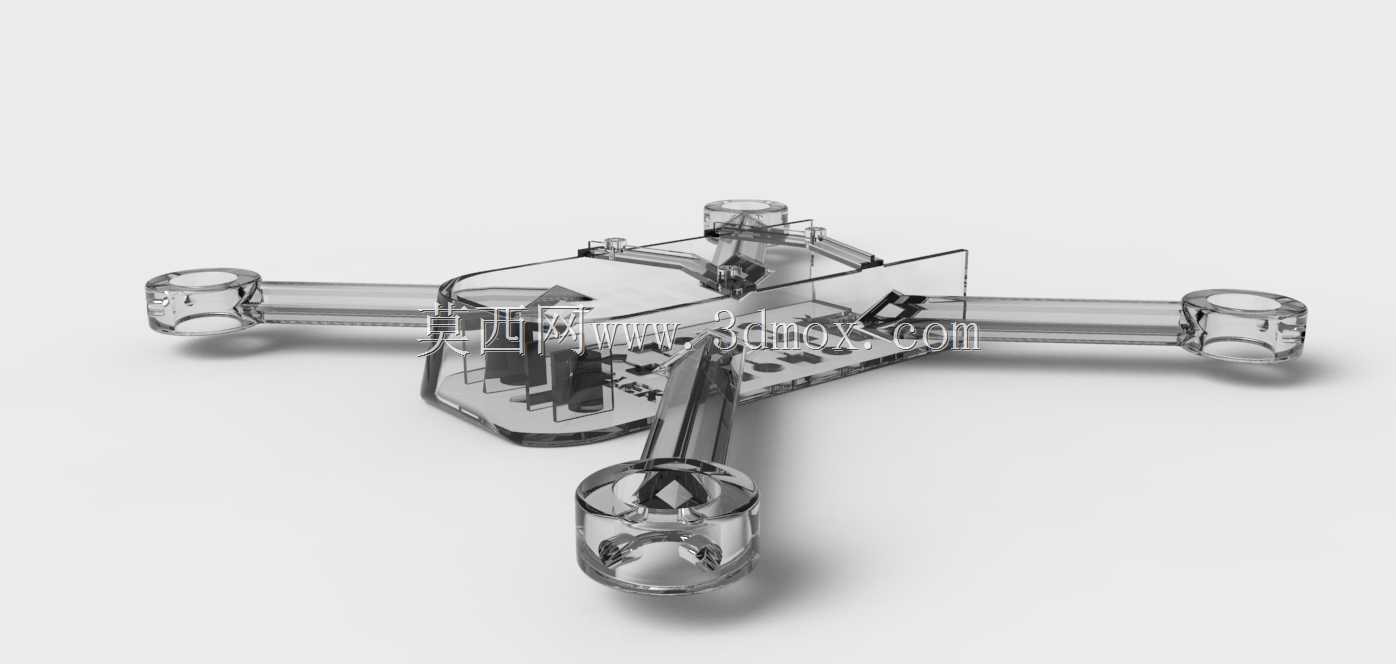

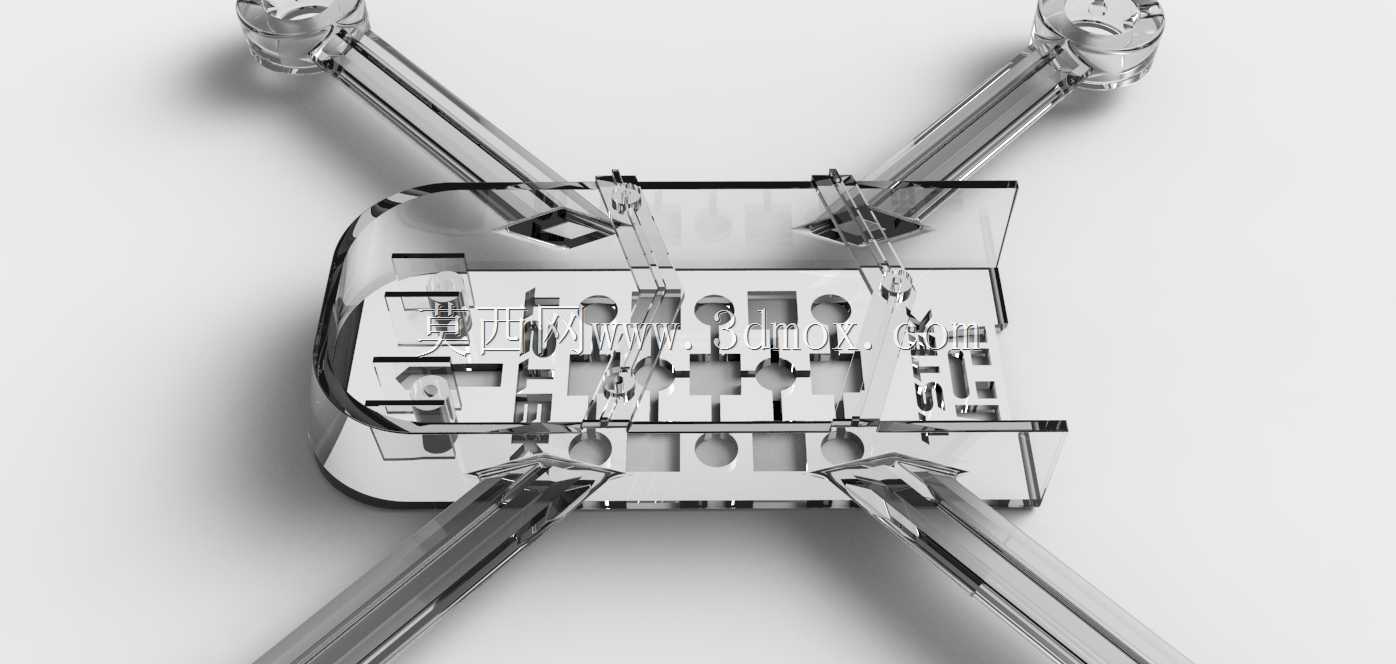

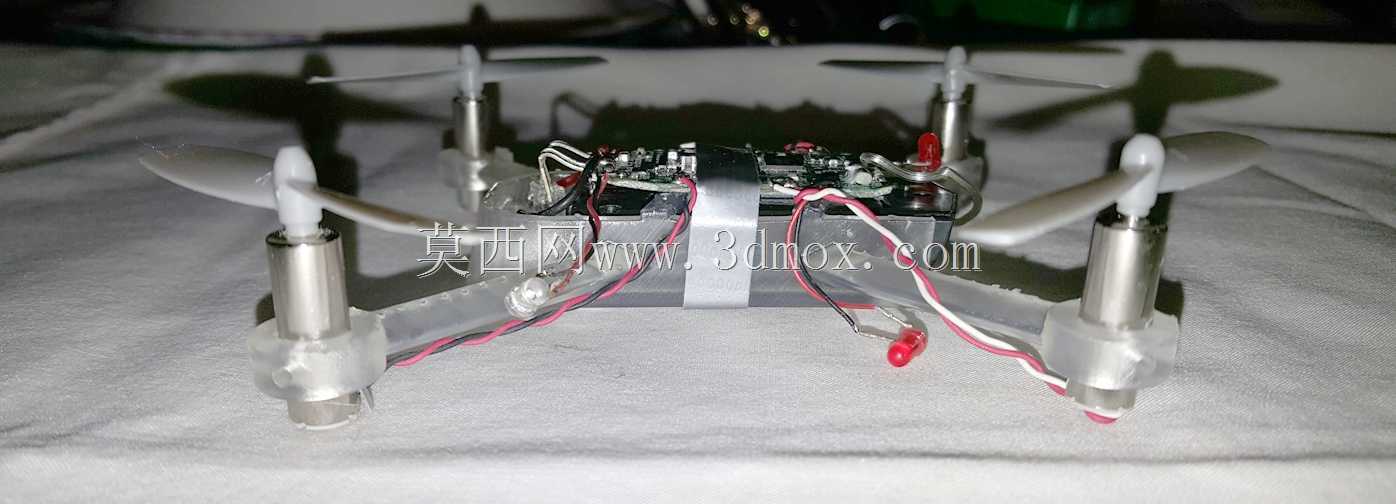

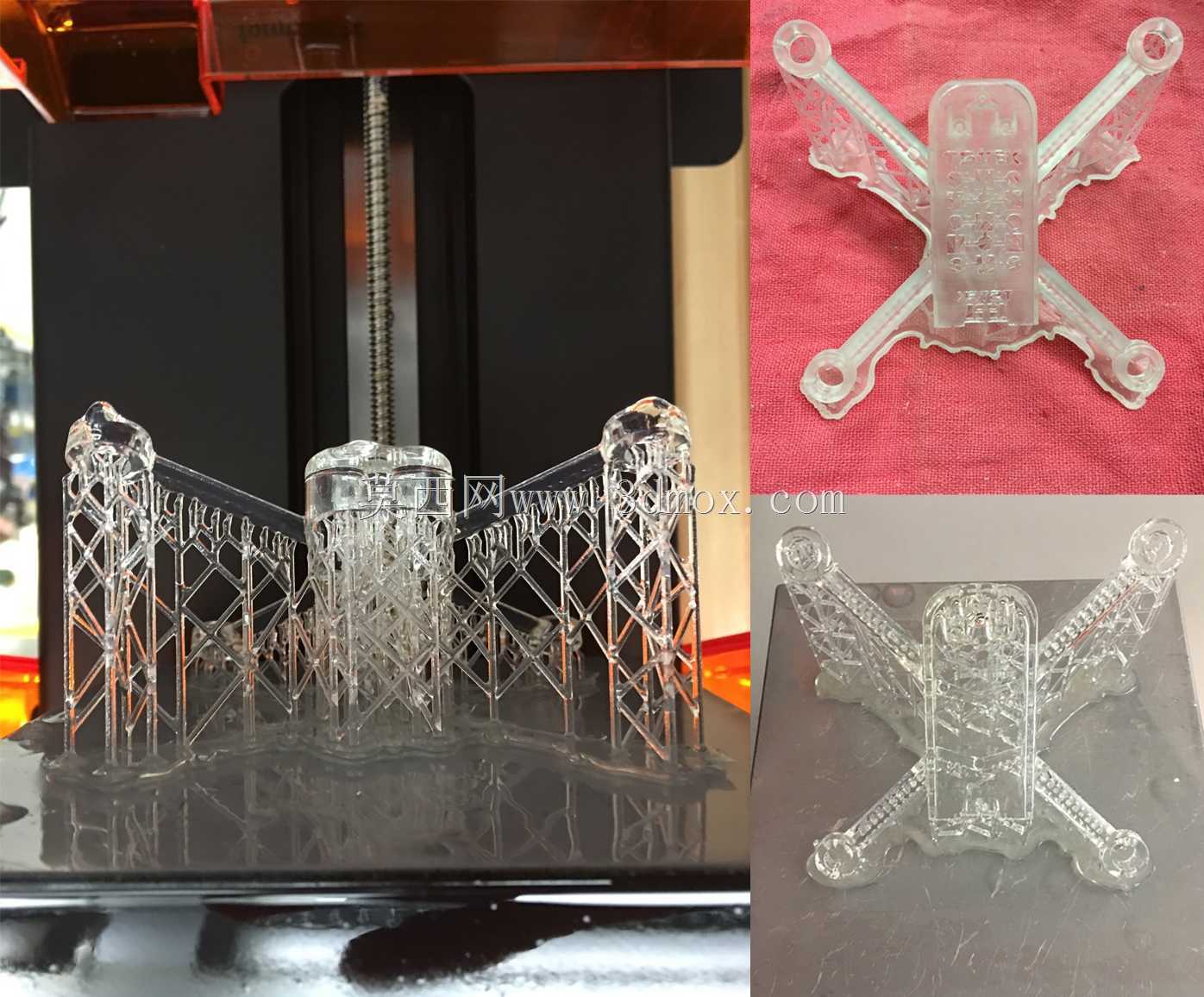

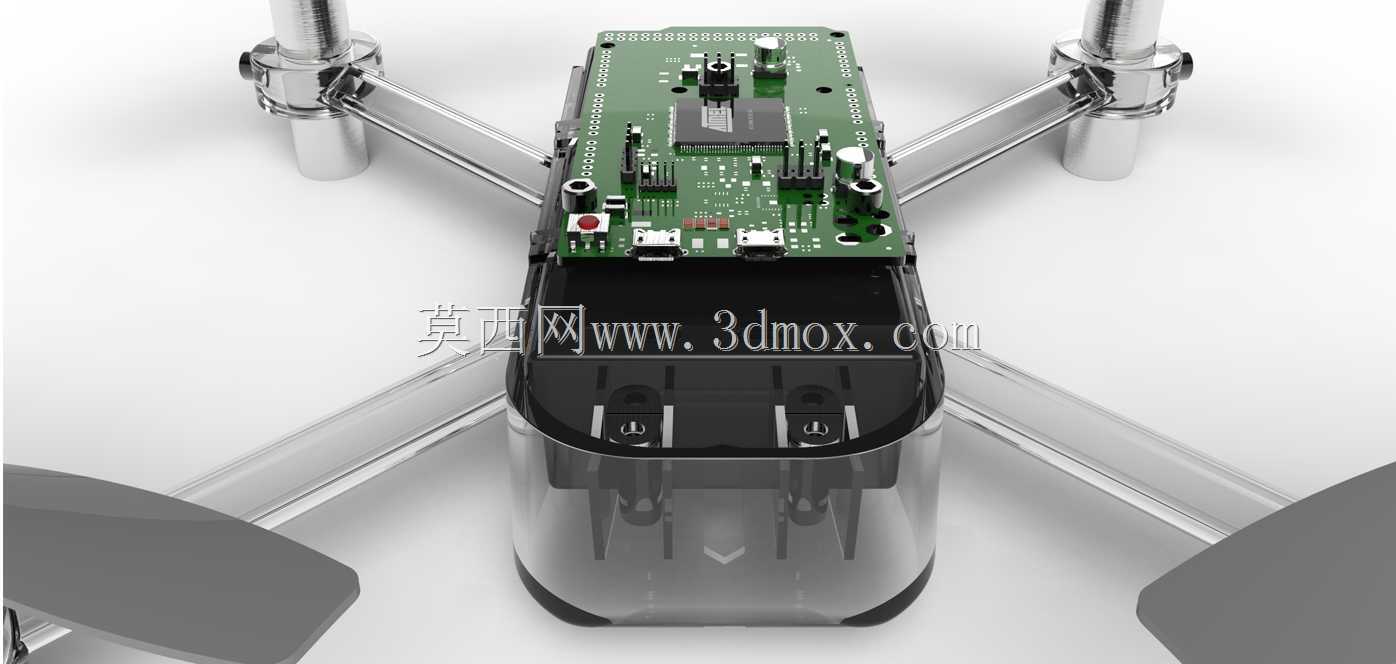

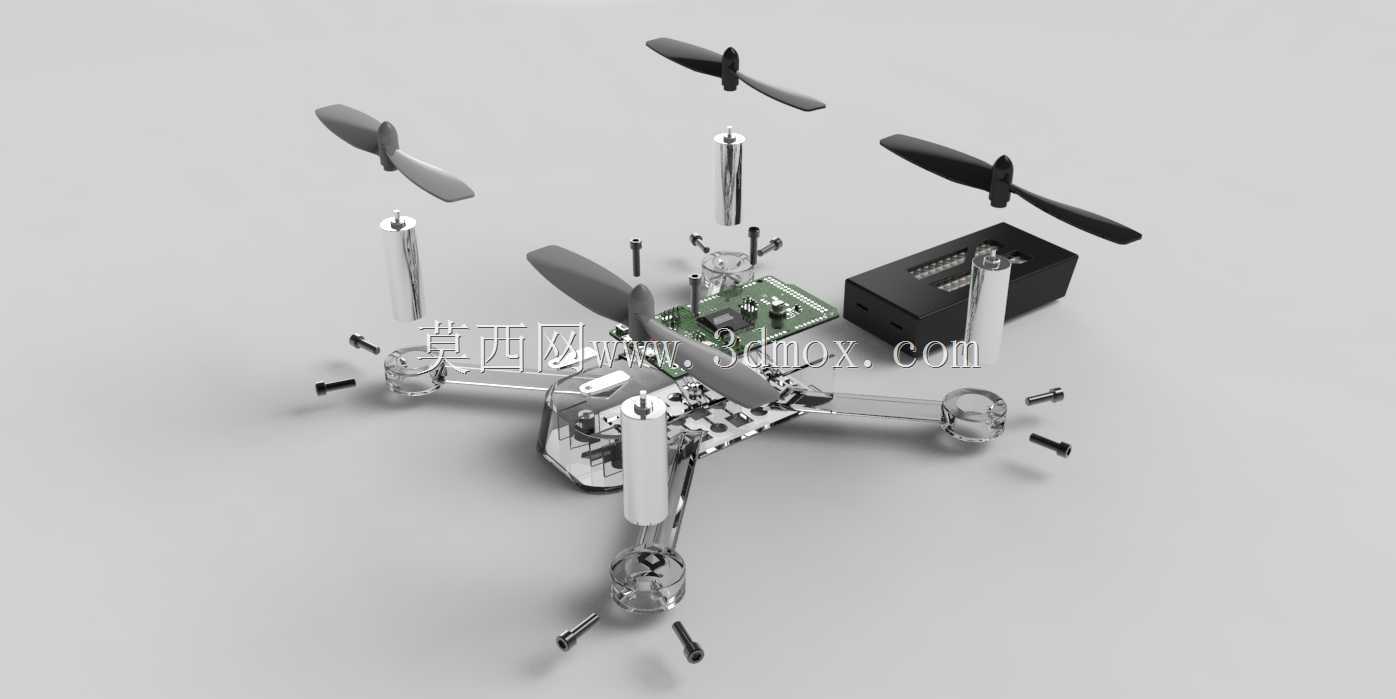

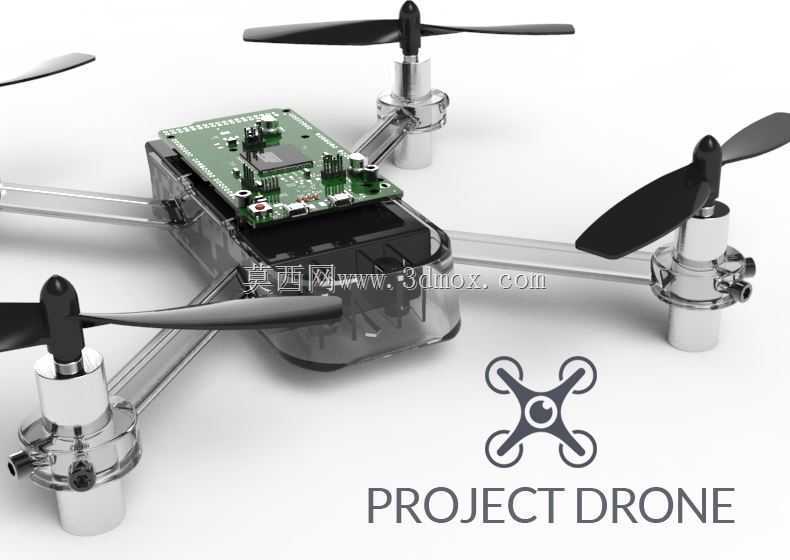

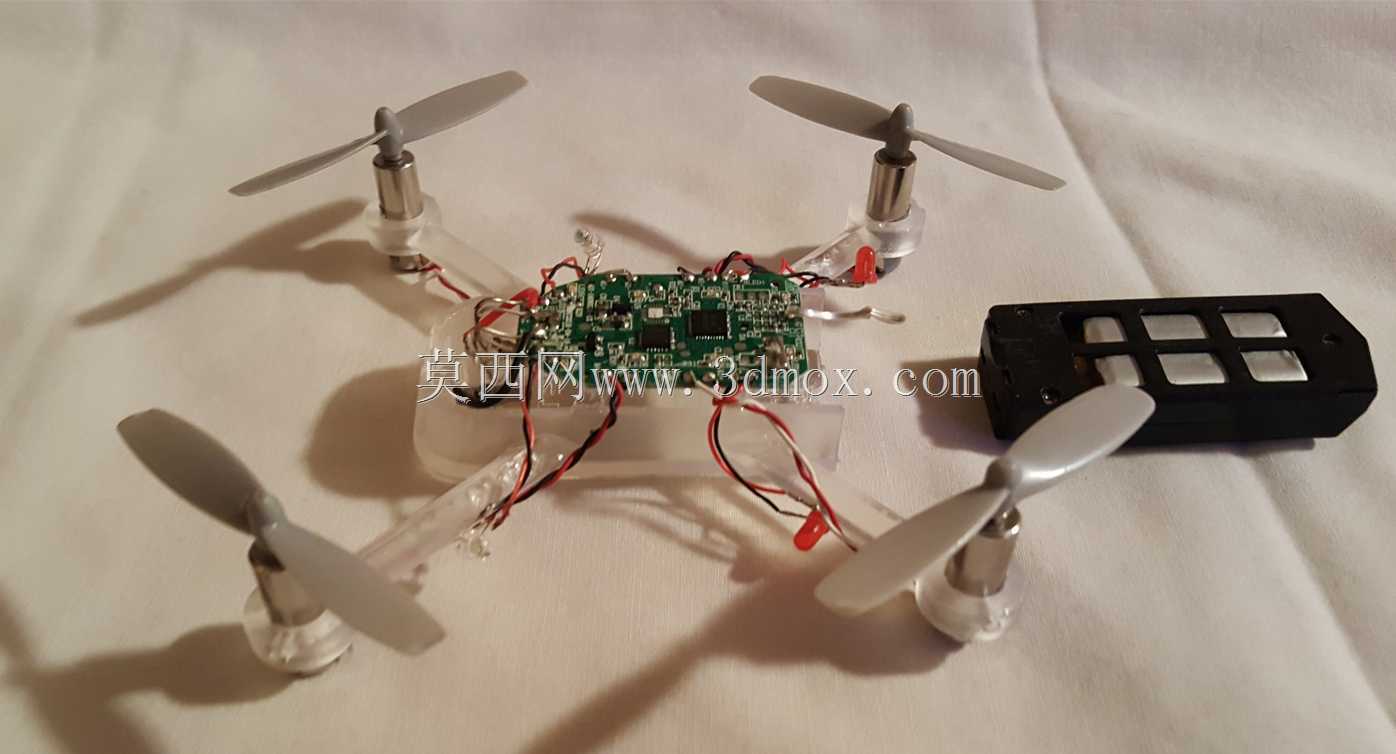

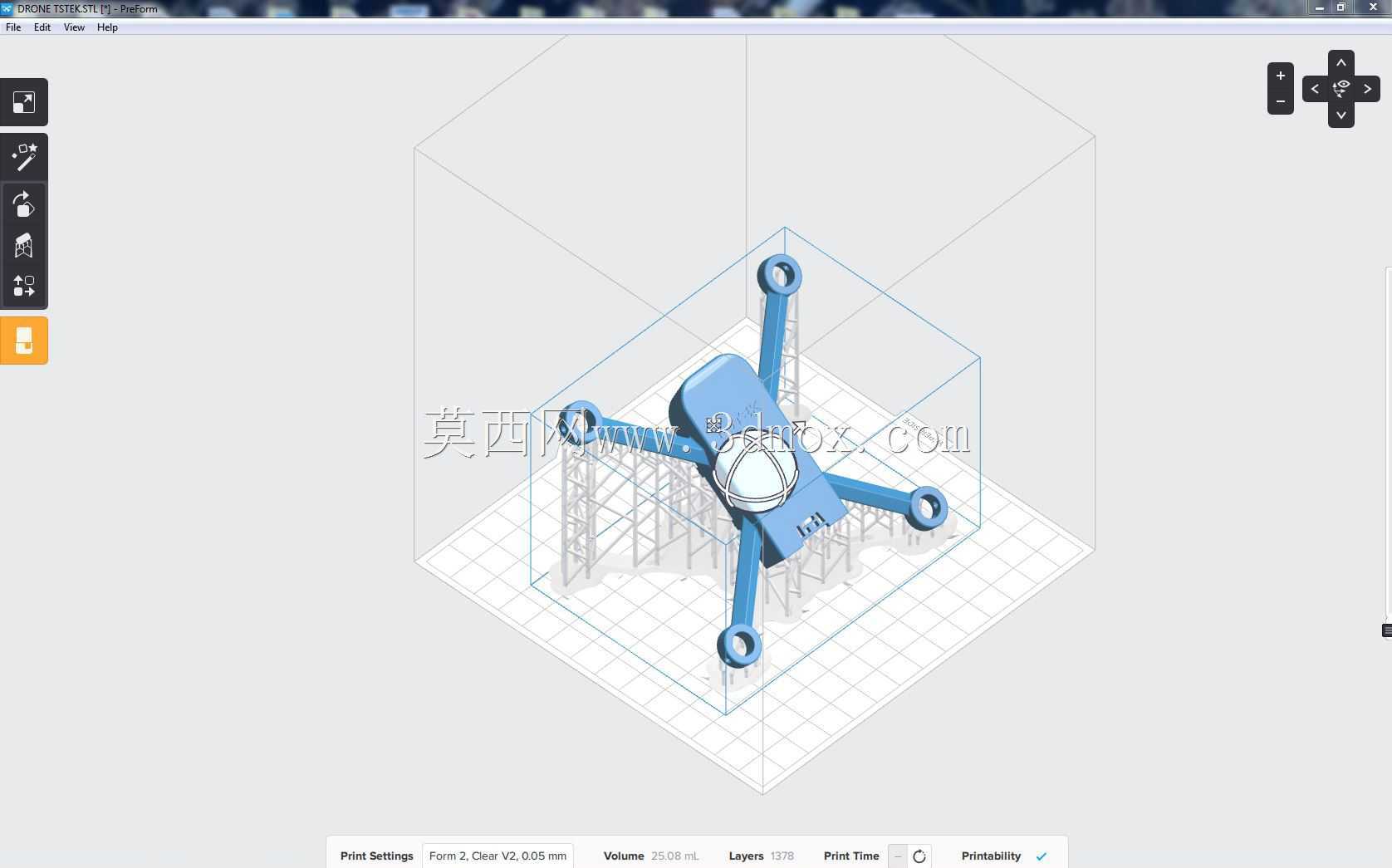

这款四旋翼无人机机身结构专为轻量化消费级航拍、小型创客实验场景设计，可通过桌面级FDM3D打印设备直接制作成型，适配小型四轴飞控系统的组装需求，能够为入门级无人机爱好者、校园科创项目提供低成本的机架制作方案，也可作为小型室内巡检无人机的载体结构使用。机身整体采用上下分层的模块化设计思路，上层预留了标准飞控板、电调模块的安装平面，设置了对应定位孔位，可直接固定常见的开源飞控硬件，无需额外打孔修改；下层为电池容纳舱，可适配常规2S-3S小型锂聚合物电池，舱体边缘设置了走线槽，能够规整电源线、信号线的排布，避免飞行过程中线材晃动干扰旋翼动平衡。机臂部分采用一体化延伸设计，从机身主体向四个方向对称伸出，末端预留了电机安装座，适配常规1806、2204级别小型无刷电机的安装尺寸，安装座端面与机臂轴线保持垂直，可保证电机输出轴与机身平面垂直，降低飞行时的姿态修正功耗。机身整体外轮廓尺寸控制在200mm见方范围内，机臂厚度做了渐变优化，靠近机身主体的位置厚度更大，可承受飞行时的升力冲击，靠近电机端的位置适当减薄，降低整体自重，同时在机臂与主体衔接位置做了圆弧过渡处理，减少应力集中，避免飞行中出现机臂断裂的问题。机身外壳采用半透明可视化设计，既可以直观观察内部电子元件的连接状态，方便调试阶段排查接线故障，也能在炸机时快速识别内部元件的损坏位置，降低维修难度。旋翼部分采用两叶快拆式螺旋桨设计，桨叶做了翼型优化，在保证升力充足的前提下降低飞行噪音，桨根与电机轴的连接采用标准快拆结构，无需额外工具即可完成桨叶更换，适配日常练习飞行时的易损件替换需求。整个机身结构在设计时充分考虑了3D打印的工艺特性，所有悬垂结构的角度均大于45度，打印时无需添加额外支撑，减少打印后处理的工作量，同时壁厚统一设置为1.5mm，既保证结构强度满足日常飞行的抗冲击需求，也能最大限度降低打印耗材用量，控制单架机身的制作成本。机身底部预留了可选配的小型摄像头安装位，可加装微型航拍模块实现第一视角飞行功能，也可加装小型传感器模块，完成室内环境数据采集、小型物品投递等拓展任务，整体结构兼顾了组装便捷性、飞行可靠性与改装拓展性，适合个人用户自行制作调试。
