达文波特多工位自动螺丝加工机床结构

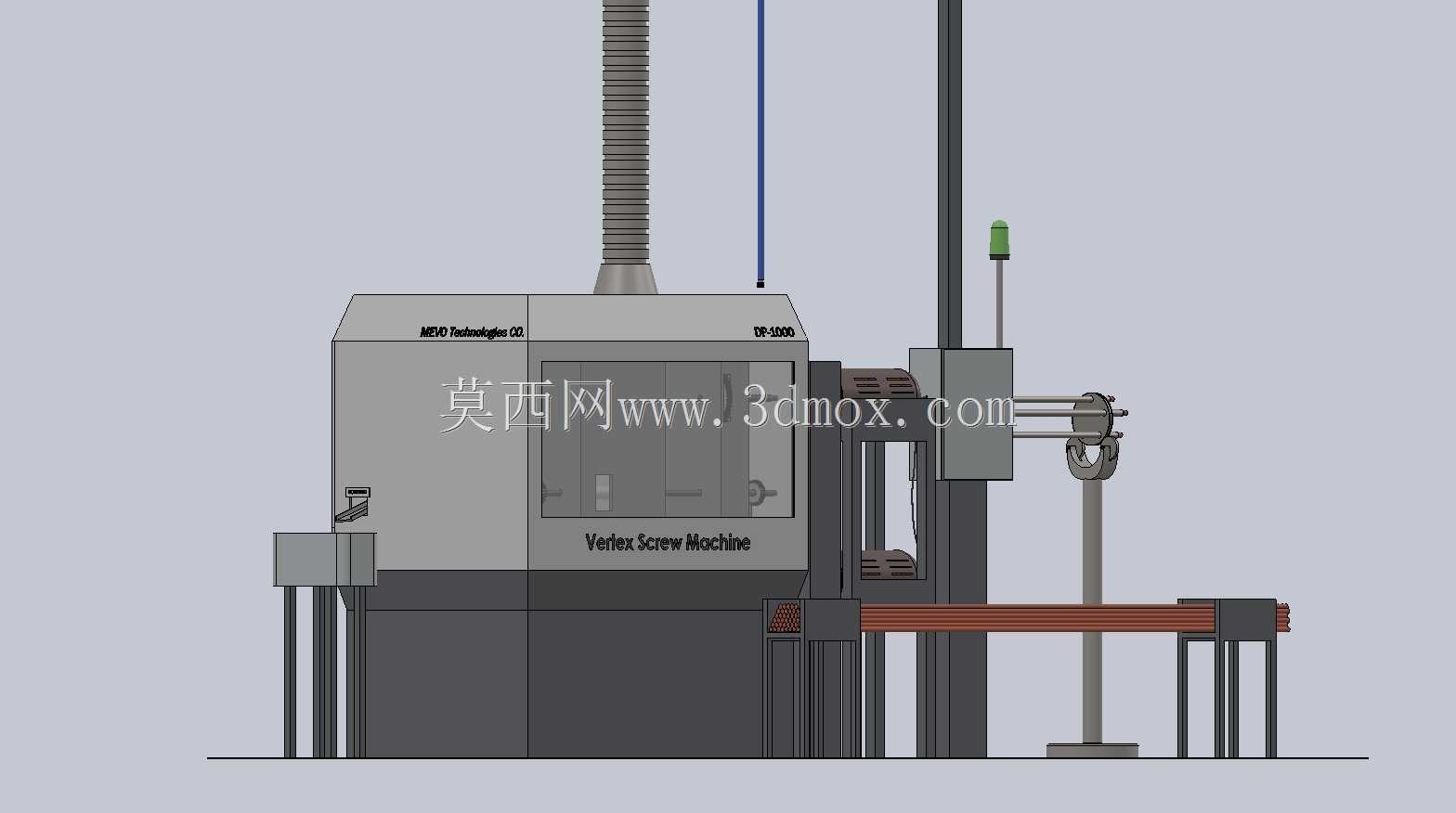

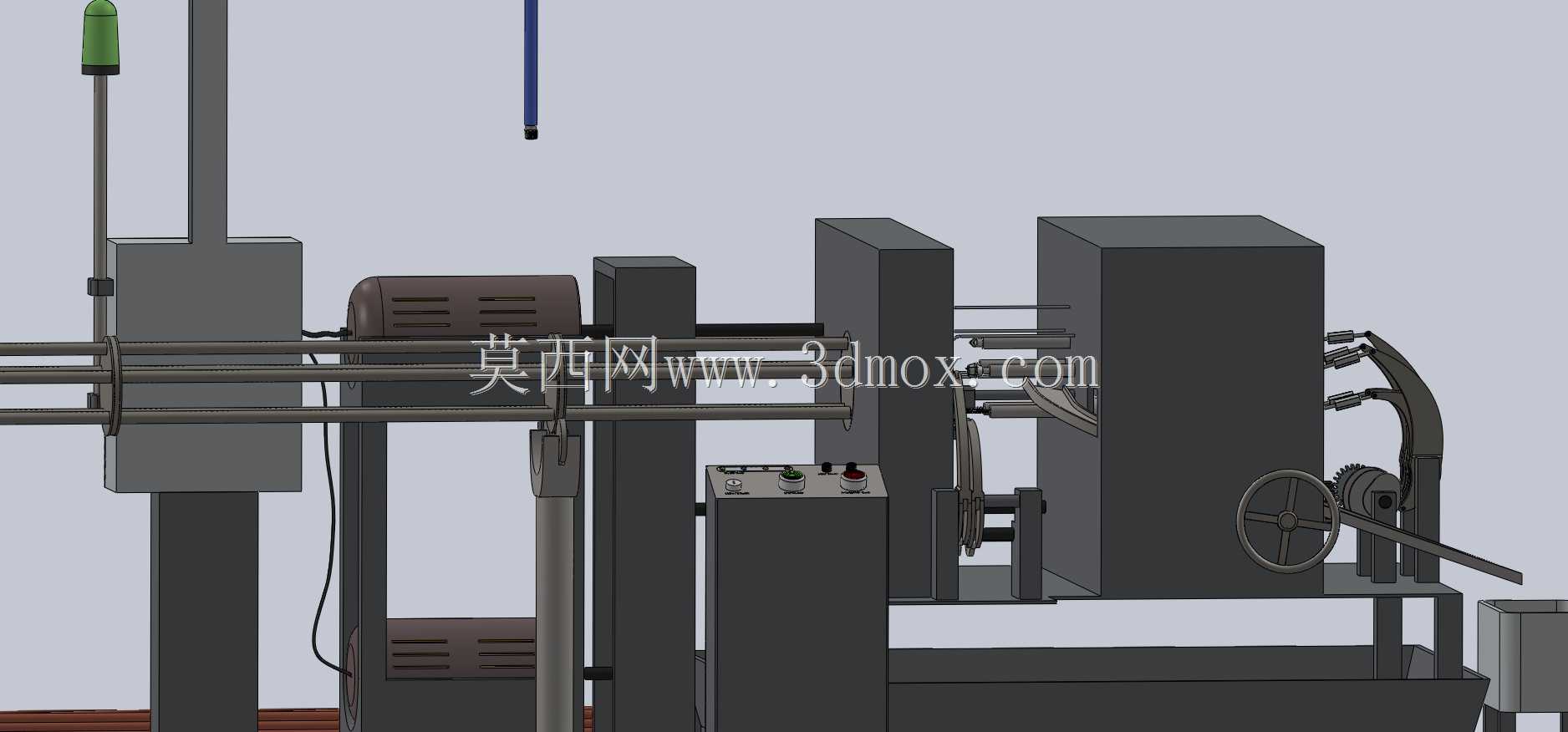

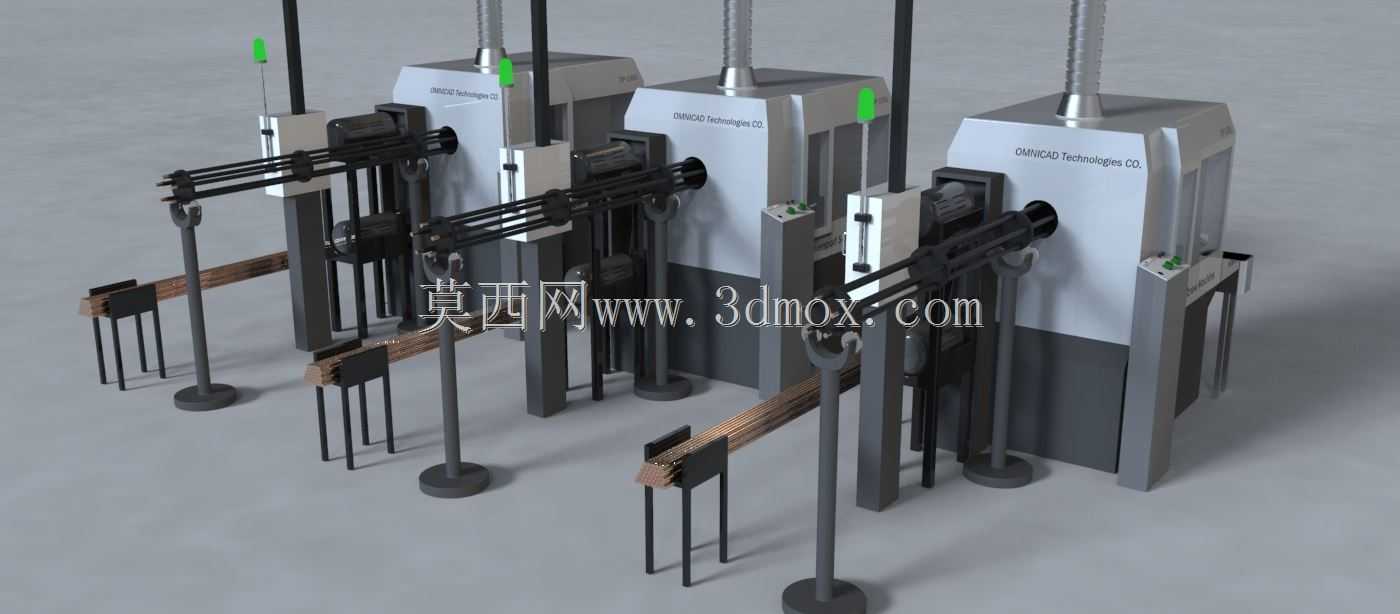

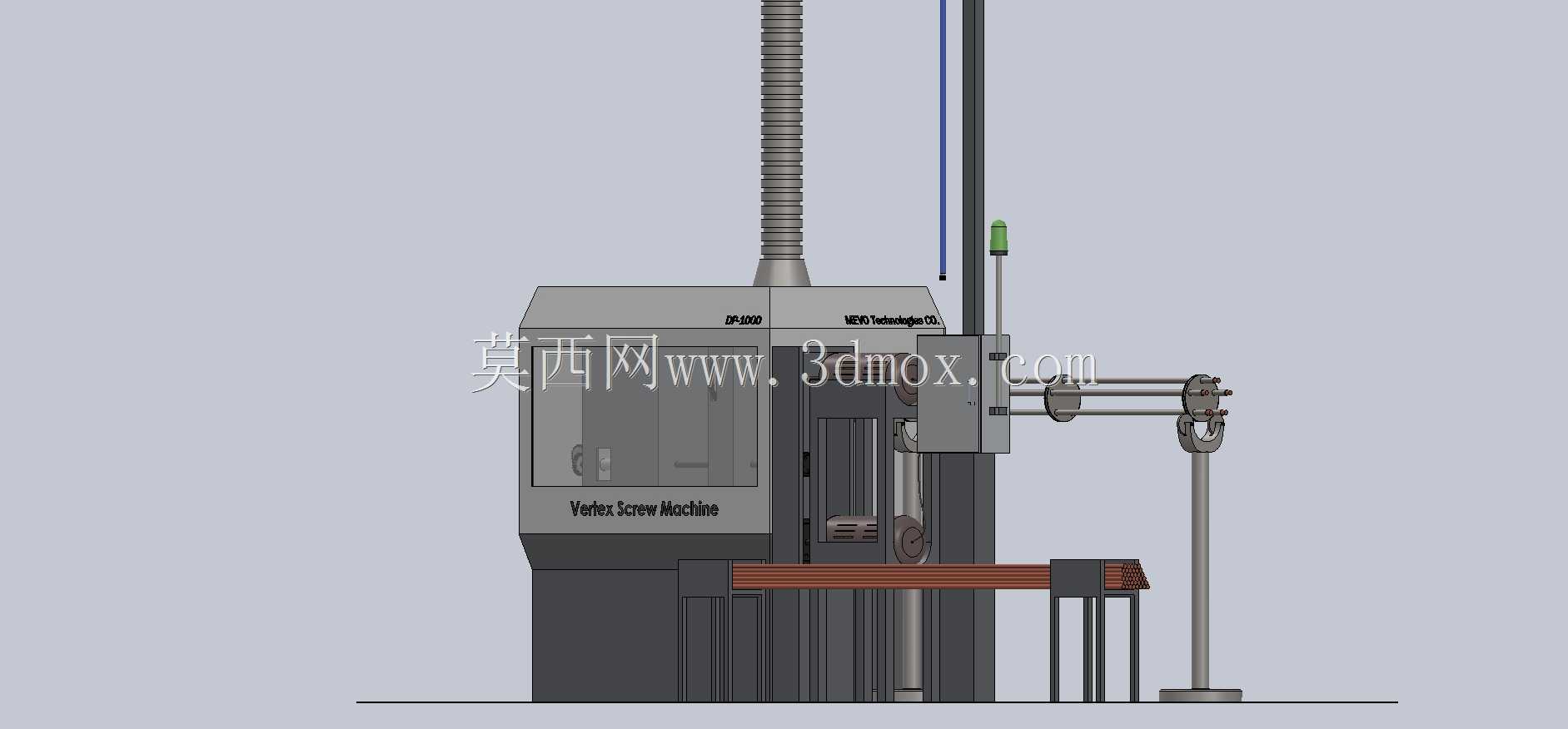

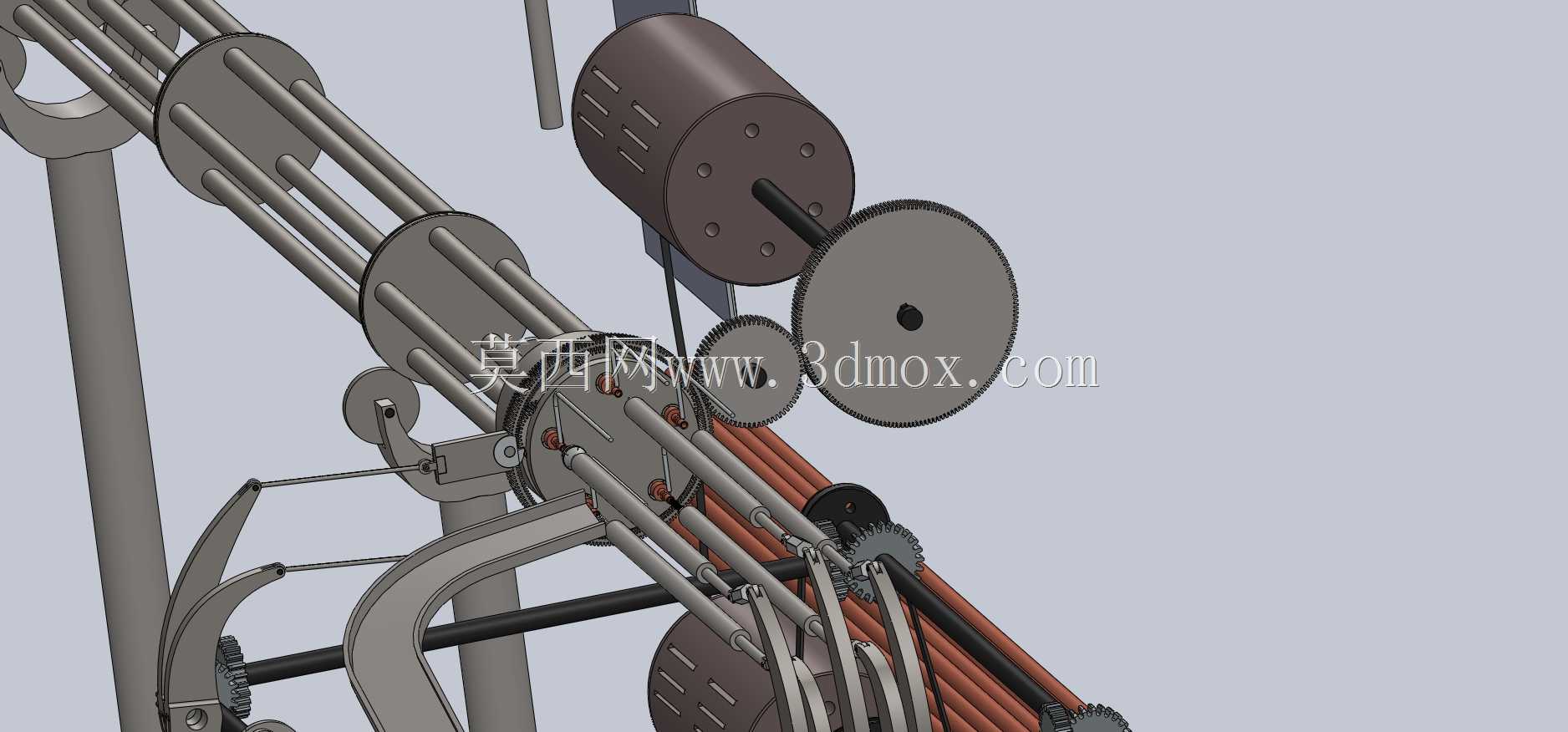

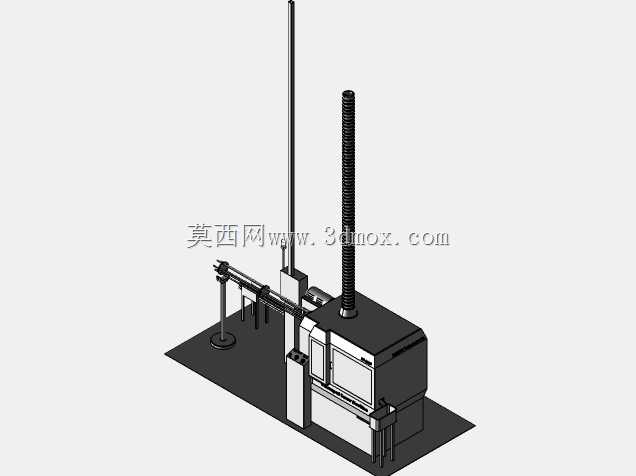

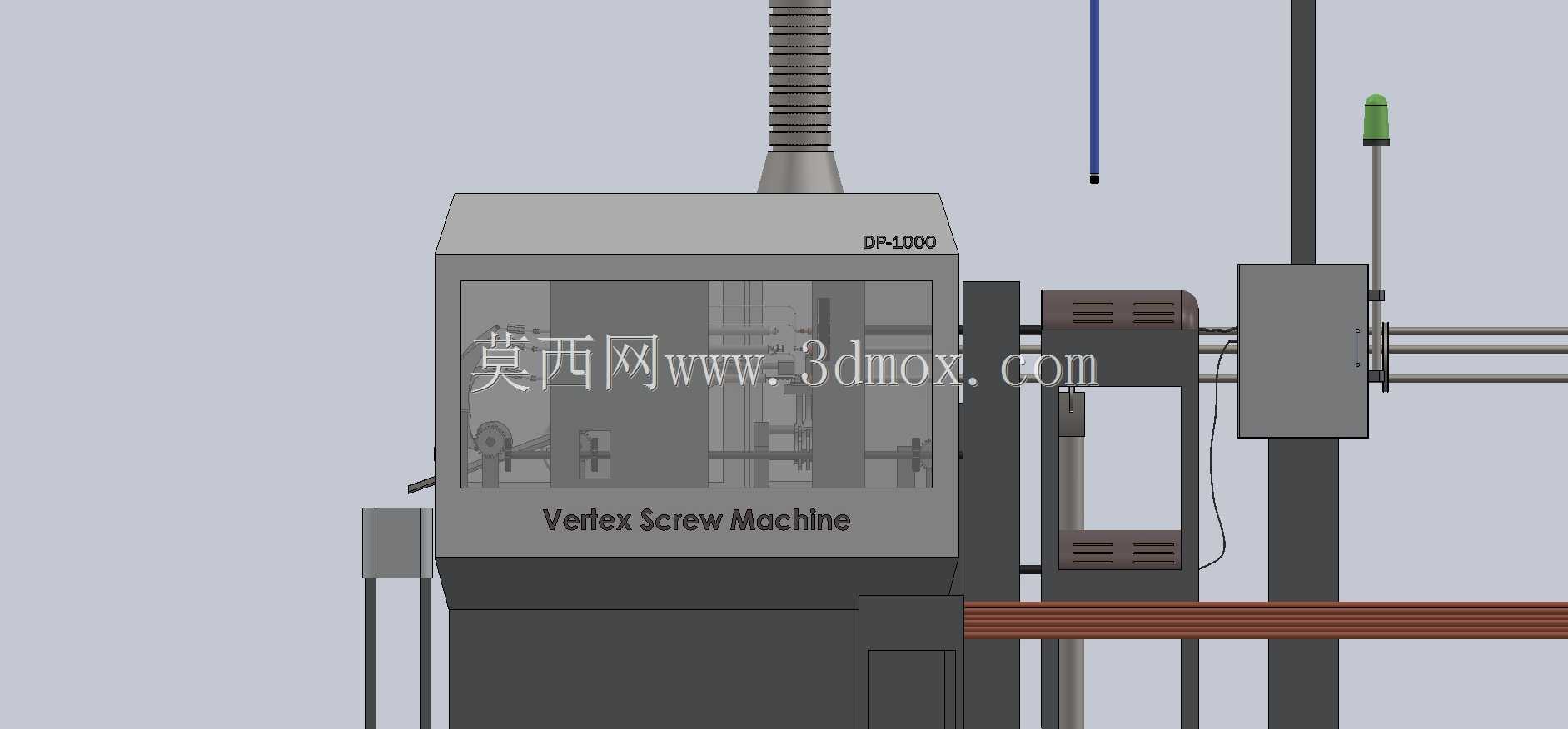

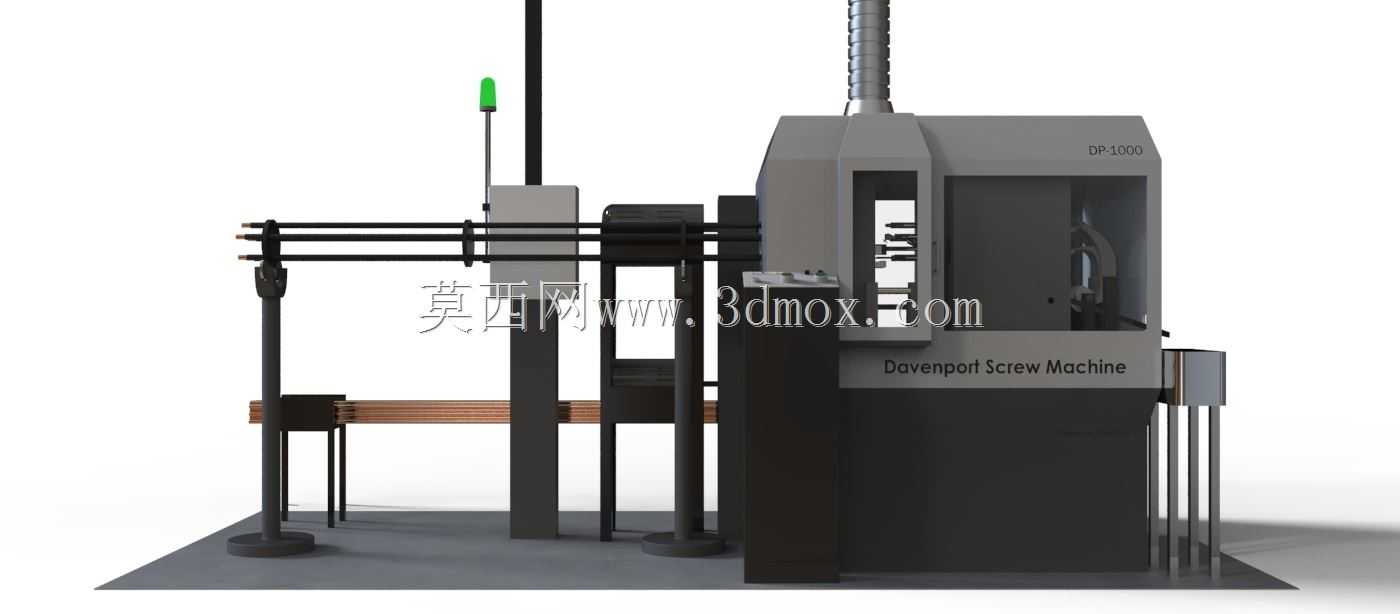

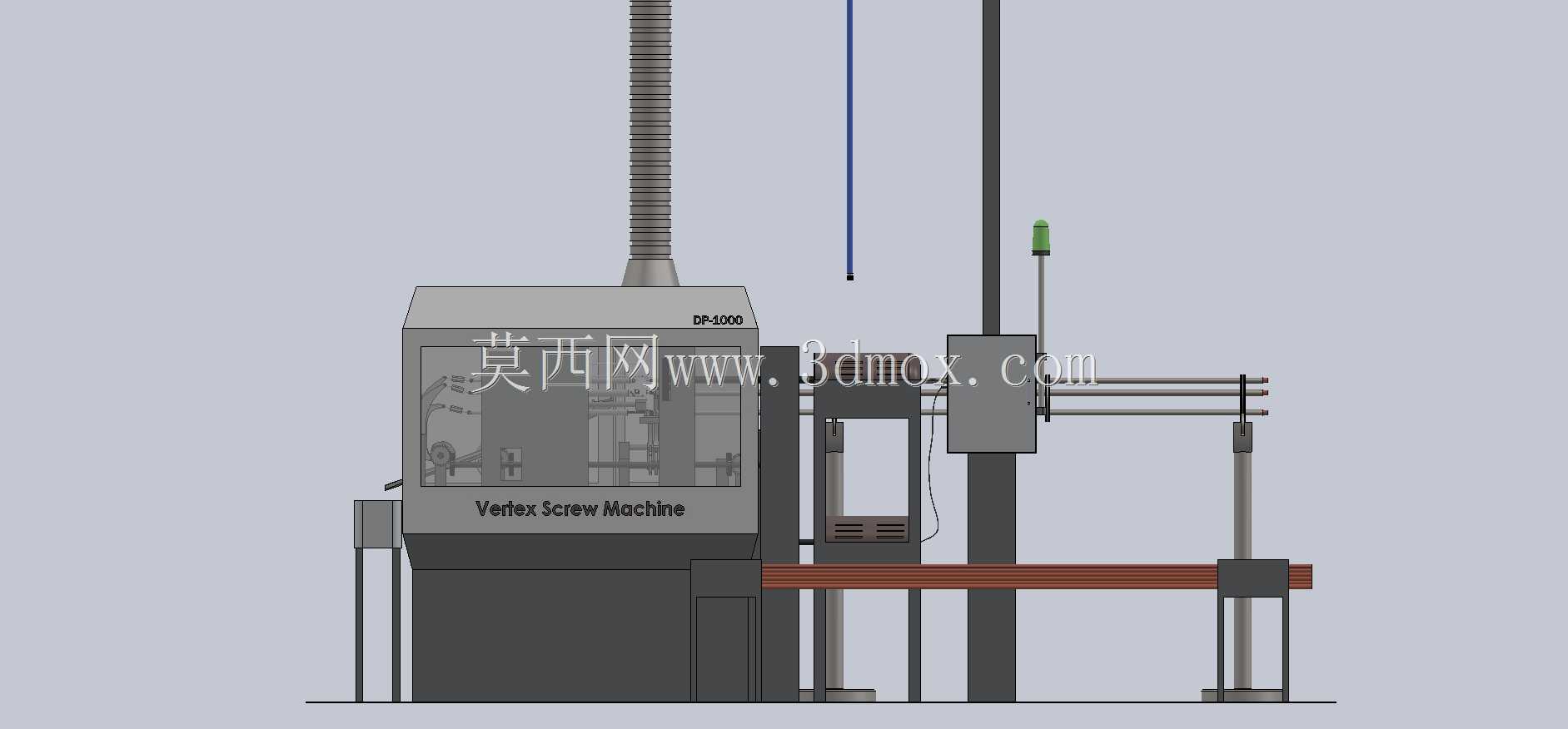

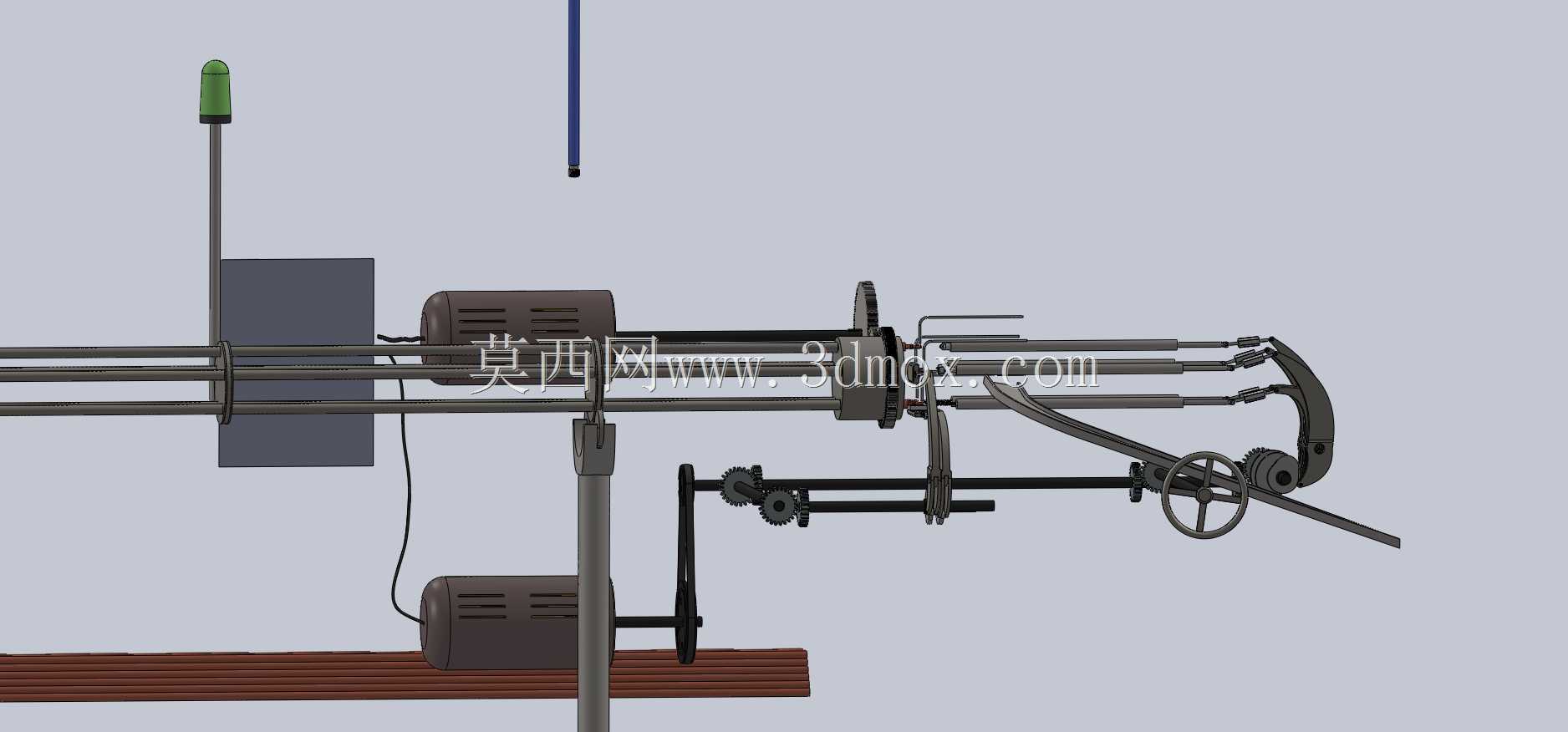

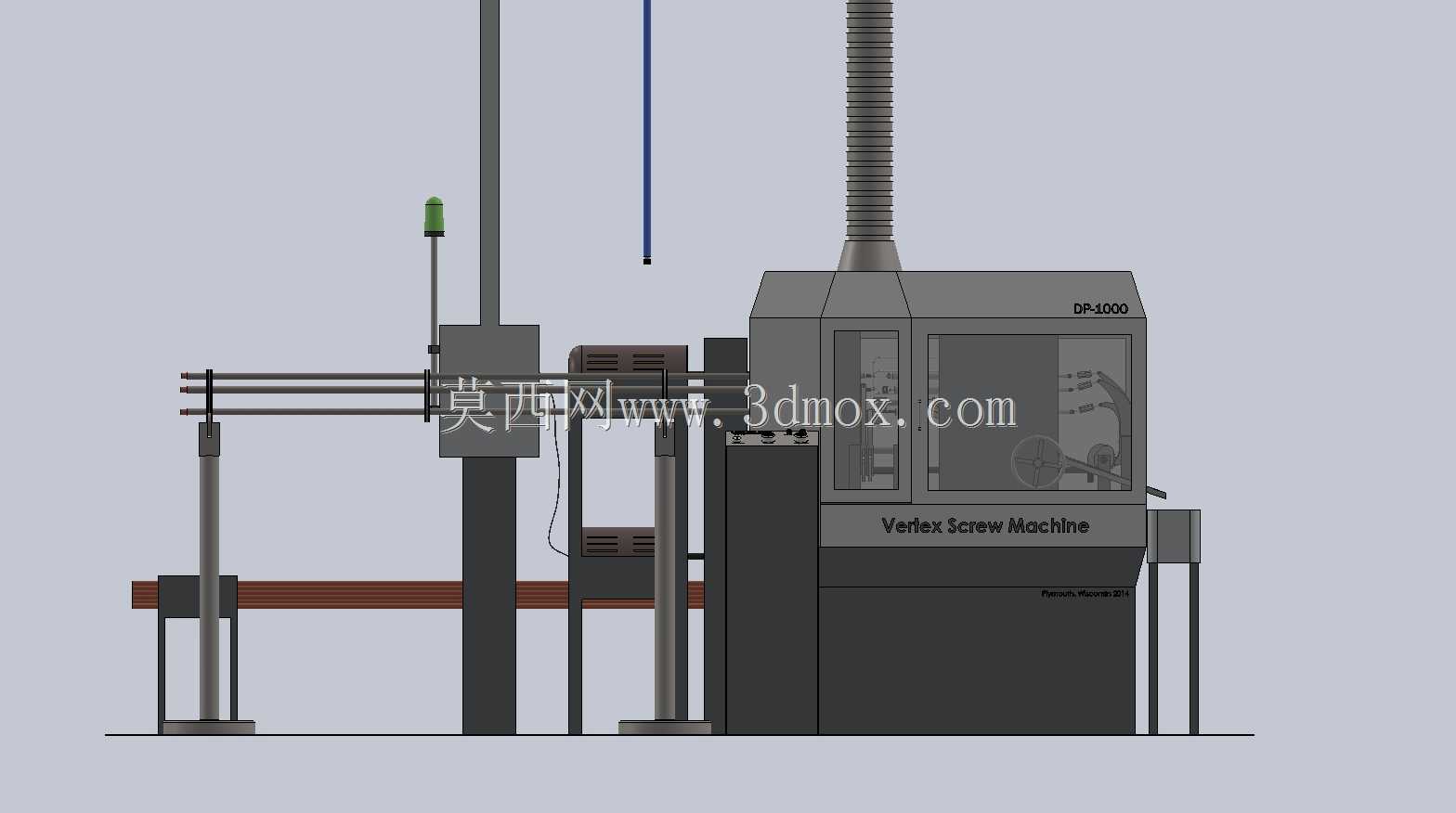

该设备属于多工位回转式自动螺丝加工机床，主要应用于五金紧固件、精密小五金零件的大批量连续加工场景，在标准件生产车间、精密五金加工厂、汽车小零部件加工产线中承担核心加工职能，可针对棒料类毛坯完成多工序同步加工，适配碳钢、不锈钢、铜材等多种常见金属加工材质，能够稳定输出符合公差要求的螺丝、小轴类、异形紧固件等零件。设备整体采用立式集成布局，主体加工舱为封闭框架结构，侧面设置透明观察窗便于操作人员实时观测内部加工状态，顶部预留排屑管道接口可直接对接车间集中排屑系统，减少加工过程中的切屑堆积问题；左侧配置上下料输送轨道，搭配独立的三色状态警示灯，可直观反馈设备运行、待机、故障三类工作状态，轨道旁设置独立电气控制箱，将强电控制模块与加工主体分离，降低切削液、金属粉尘对电气元件的侵蚀影响。设备前部标注有设备类型标识，底部采用加厚铸铁底座作为承载基础，可有效吸收多工位同时加工产生的振动，保障长周期加工的精度稳定性；右侧设置成品出料导槽，加工完成的零件可顺着导槽滑入成品收集容器，无需人工手动取件，大幅降低操作人员的劳动强度，同时避免加工高温零件造成的烫伤风险。设计过程中充分考虑大批量生产的连续作业需求，将多组加工主轴沿回转工作台圆周排布，工位切换采用精密分度结构保障定位精度，每个工位可分别完成车削、铣削、钻孔、攻丝、倒角等不同加工工序，棒料从送料轨道进入后，随回转工作台依次经过所有加工工位，一次装夹即可完成全部加工流程，相比单轴加工设备可大幅缩短零件加工的辅助时间，提升单位时间内的零件产出效率。设备整体安装边界需预留左侧送料轨道的上料操作空间、右侧出料区的成品收集空间，以及前部的设备维护操作空间，底座通过地脚螺栓与车间硬化地面固定，可根据车间布局调整进料方向，适配不同产线的排布需求；设备内部的刀架排布充分考虑换刀操作的便利性，日常维护时打开前部舱门即可完成刀具更换、主轴调试等操作，无需拆解设备主体结构，可有效缩短设备的停机维护时长。
