碳纤维公路竞赛自行车车架结构设计

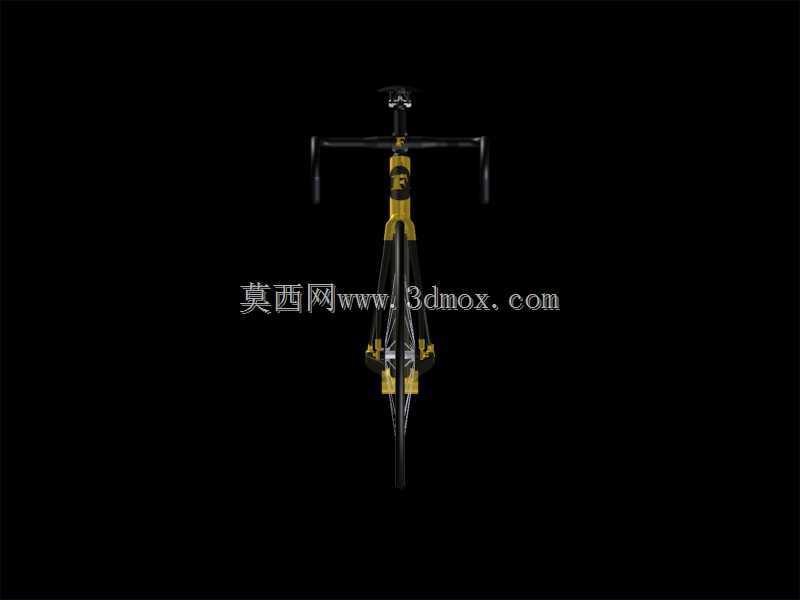

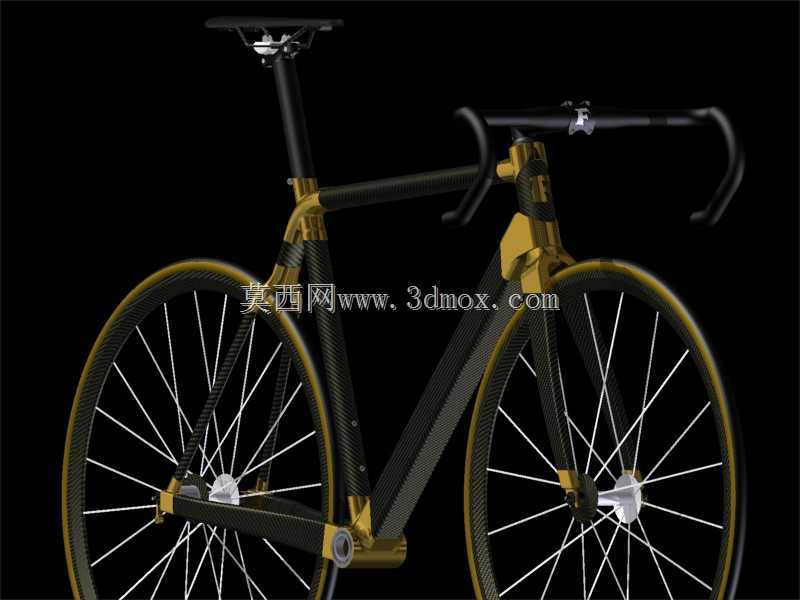

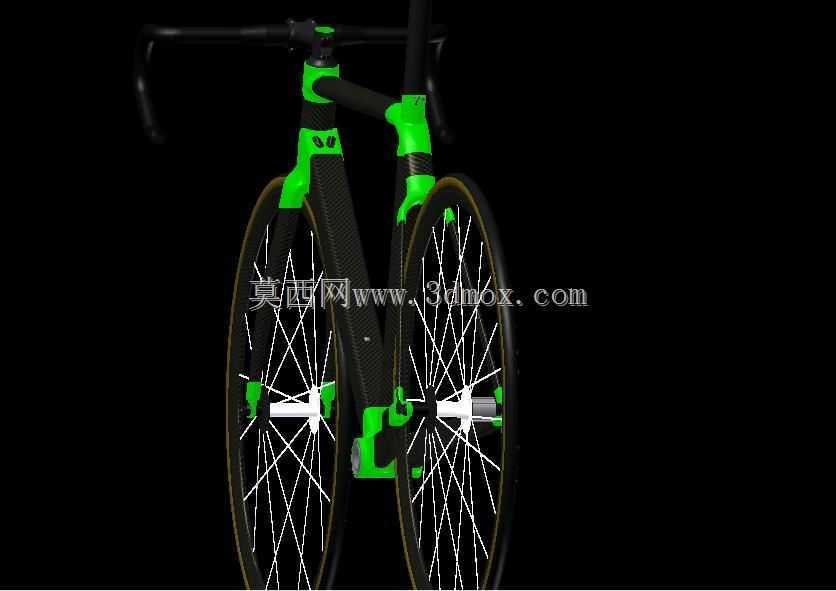

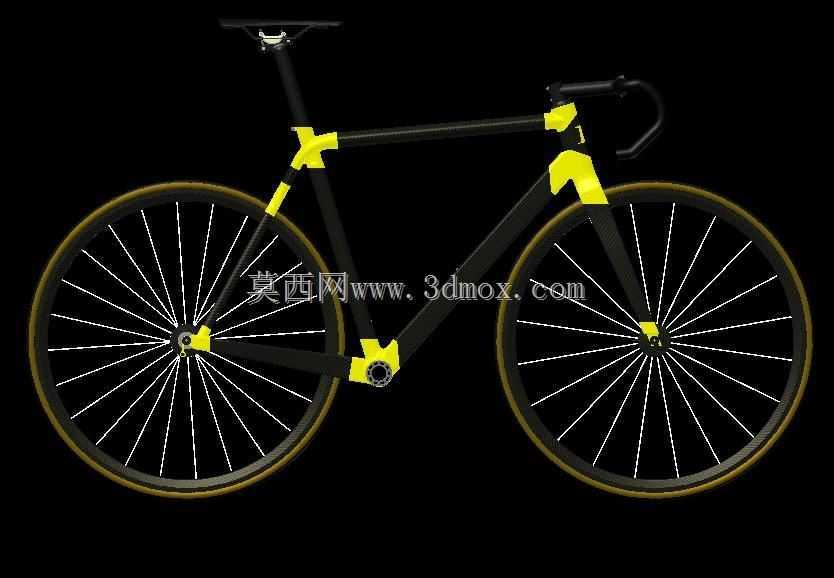

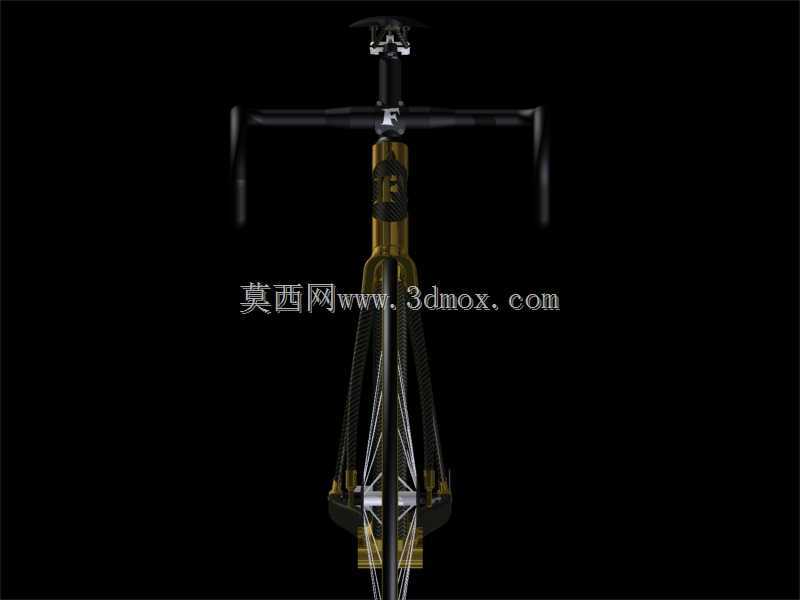

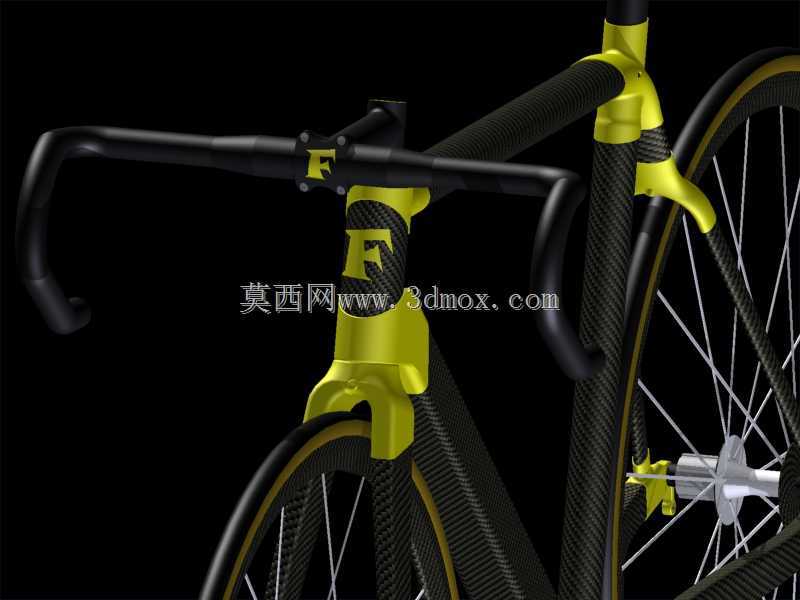

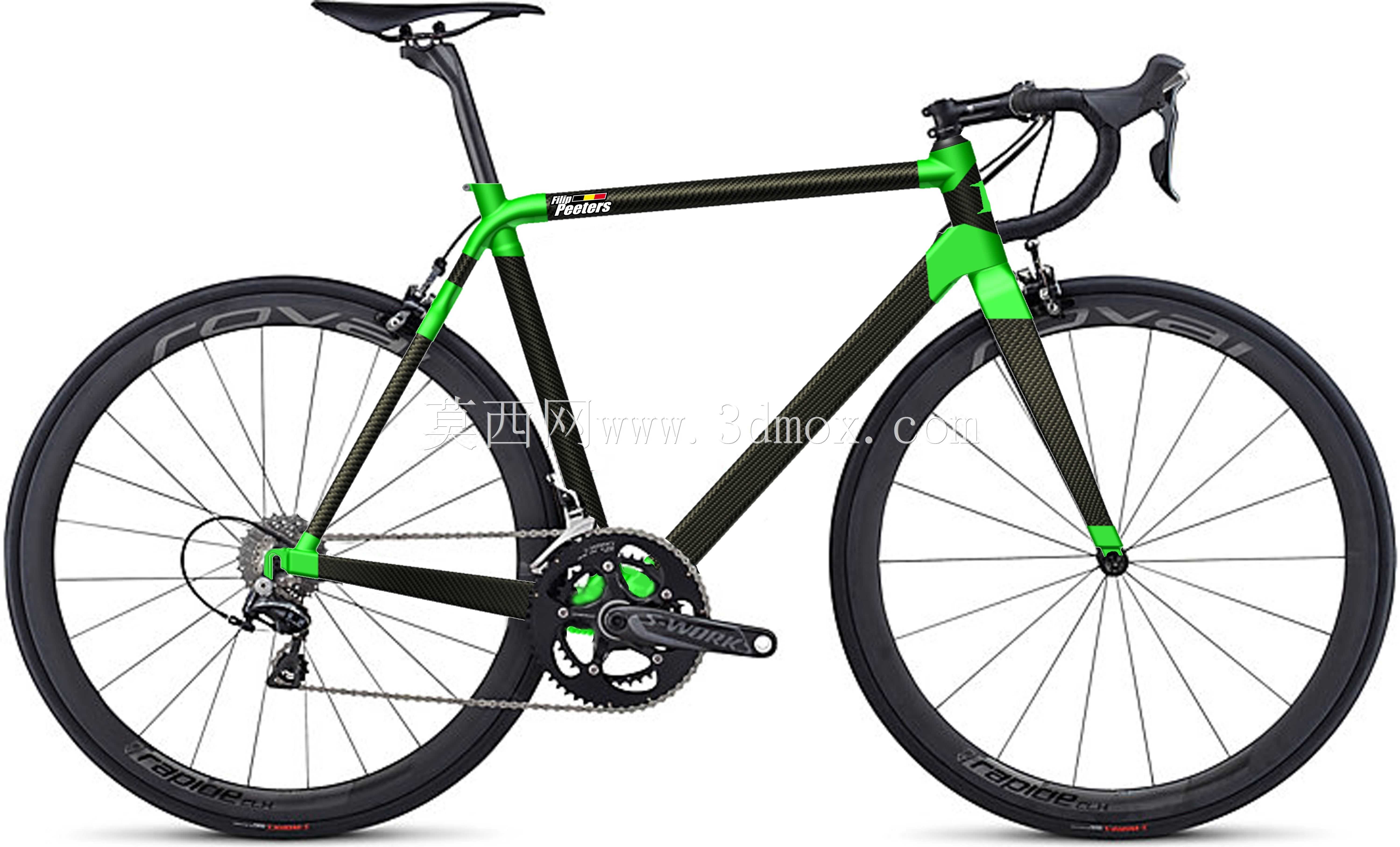

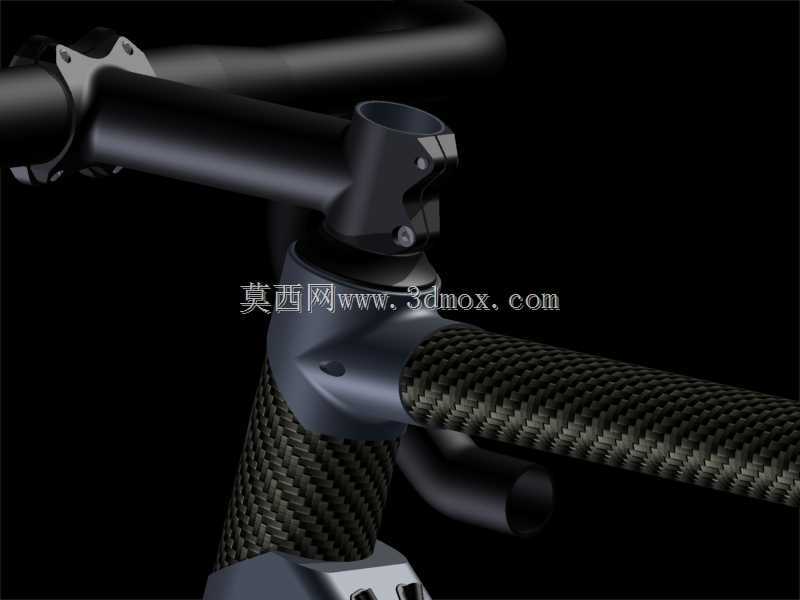

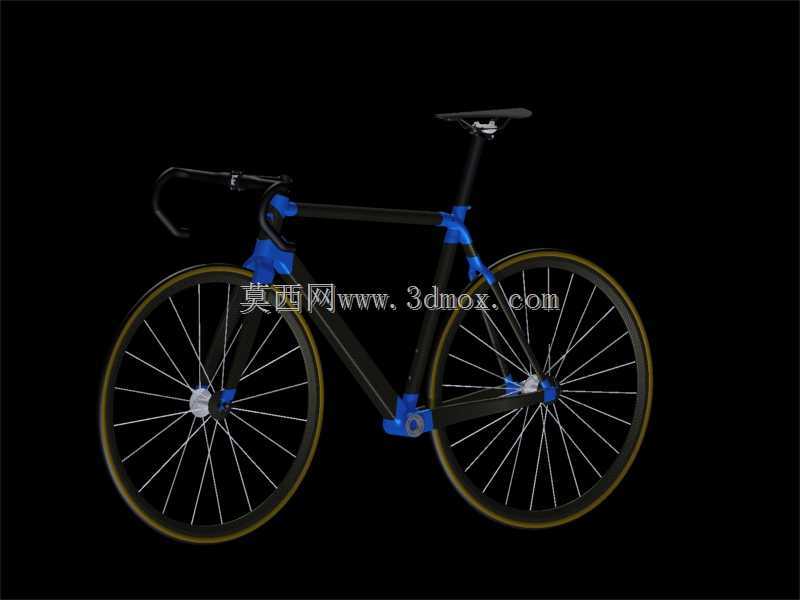

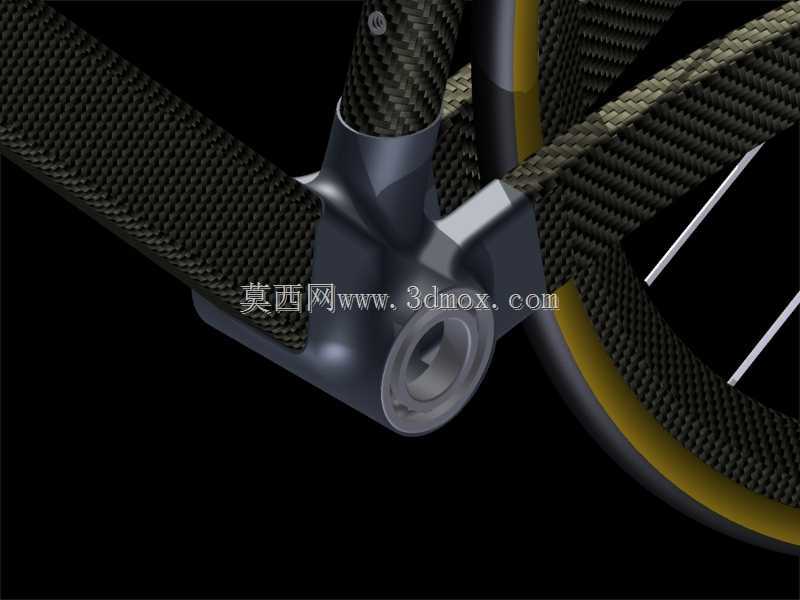

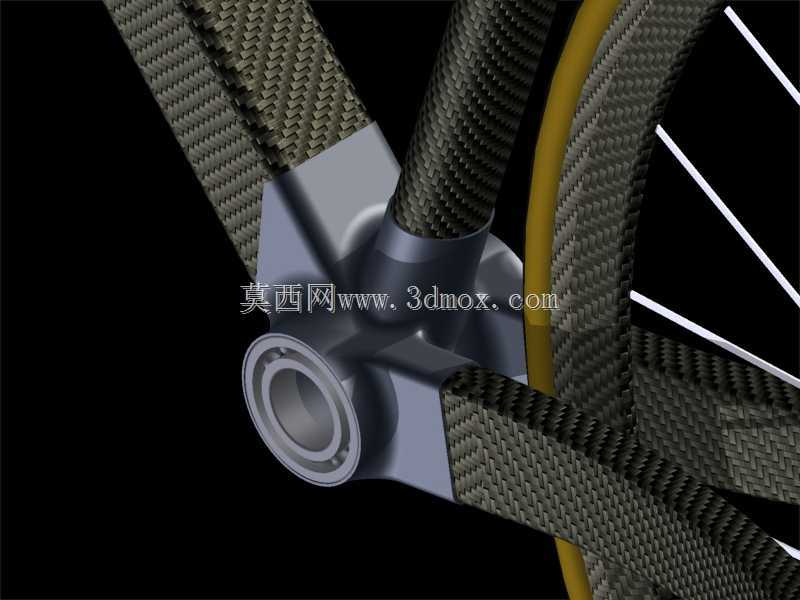

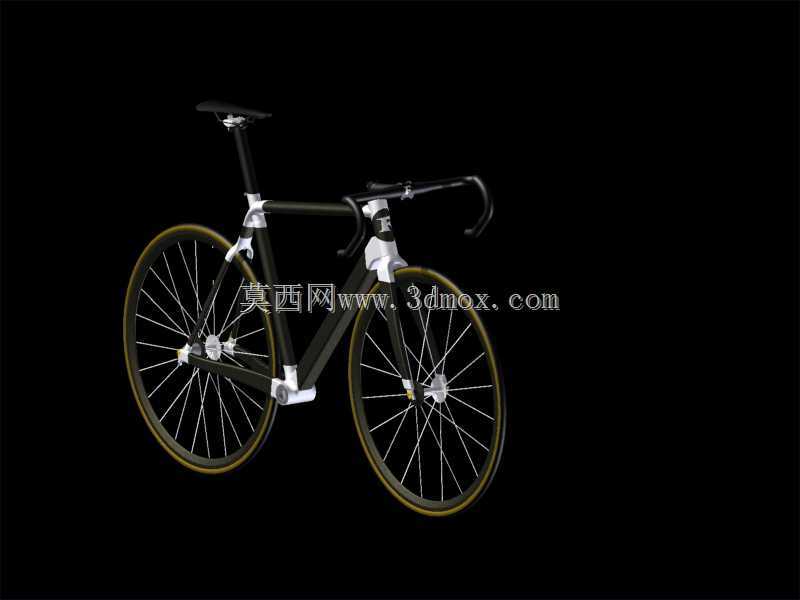

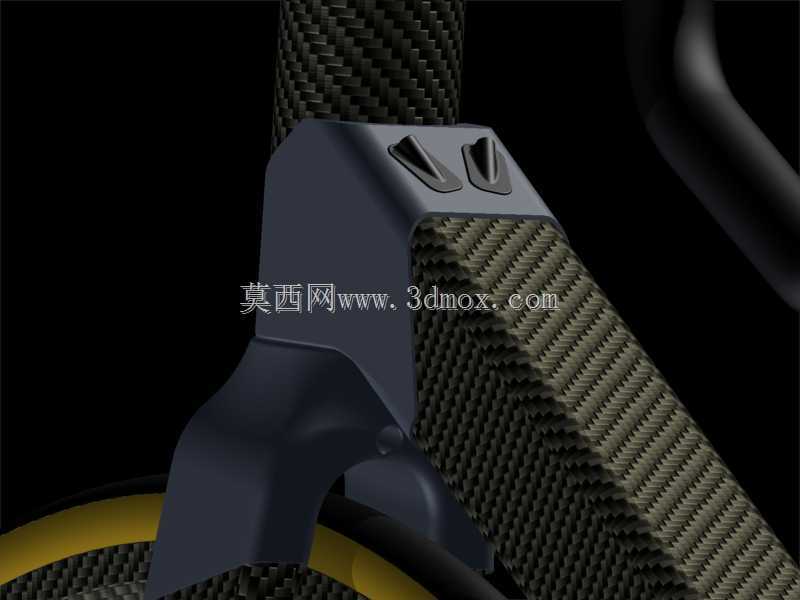

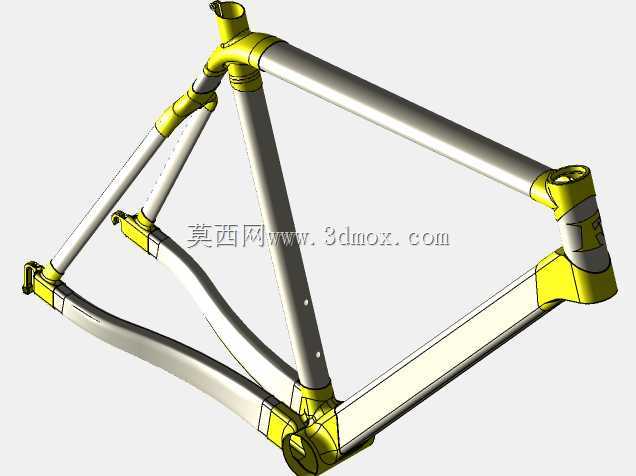

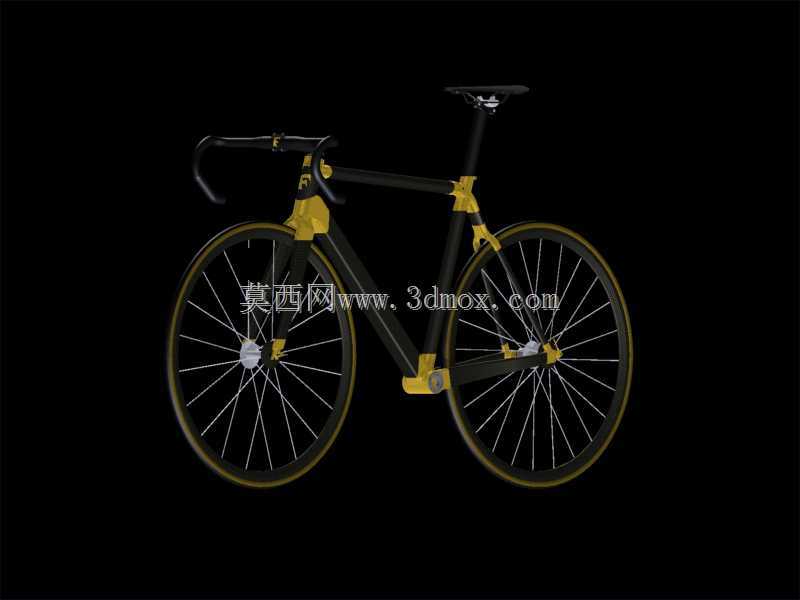

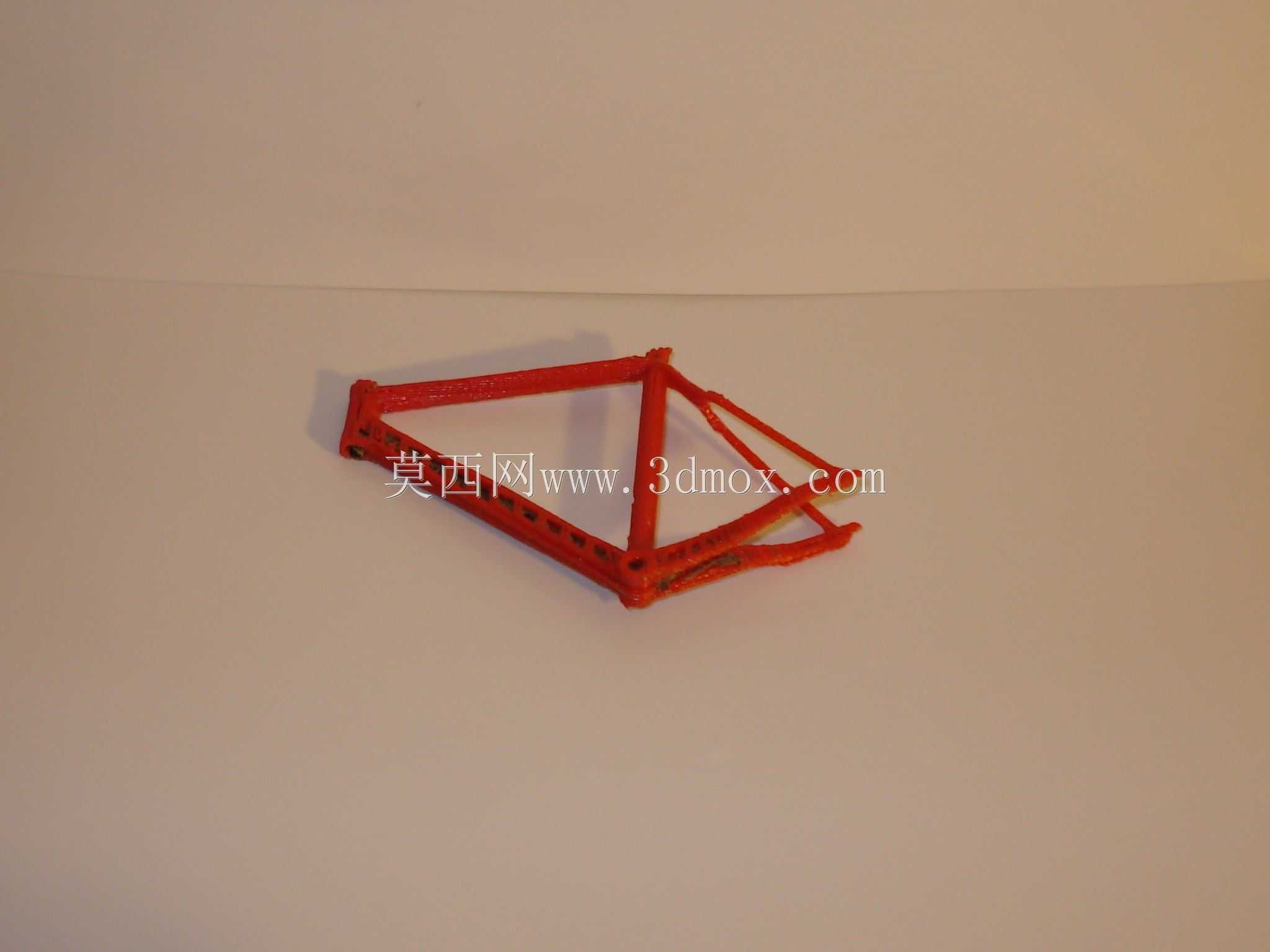

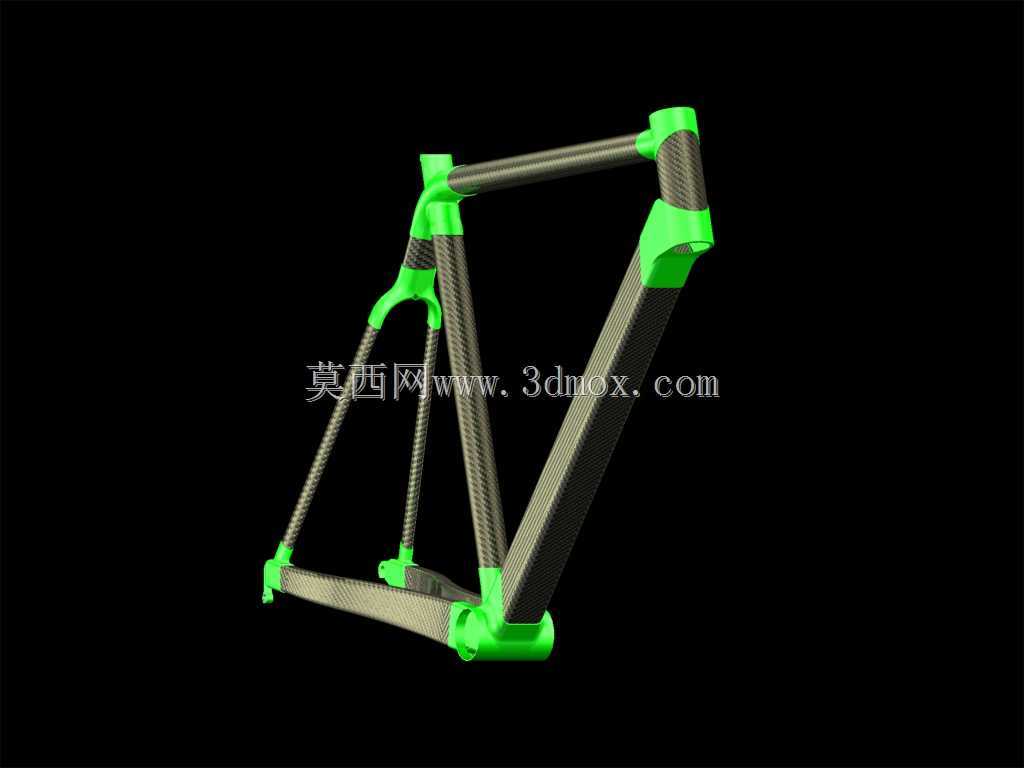

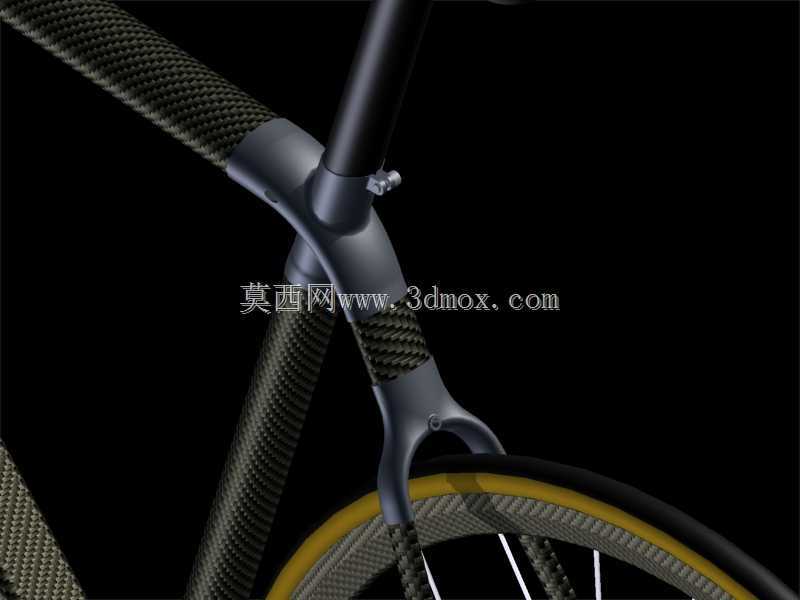

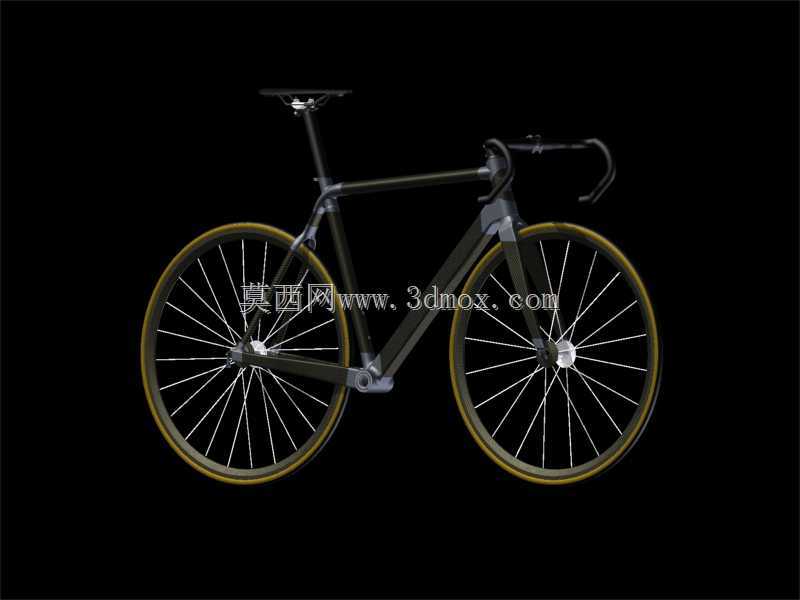

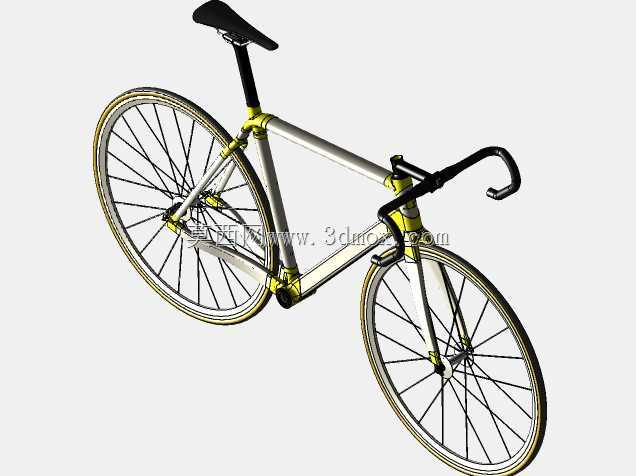

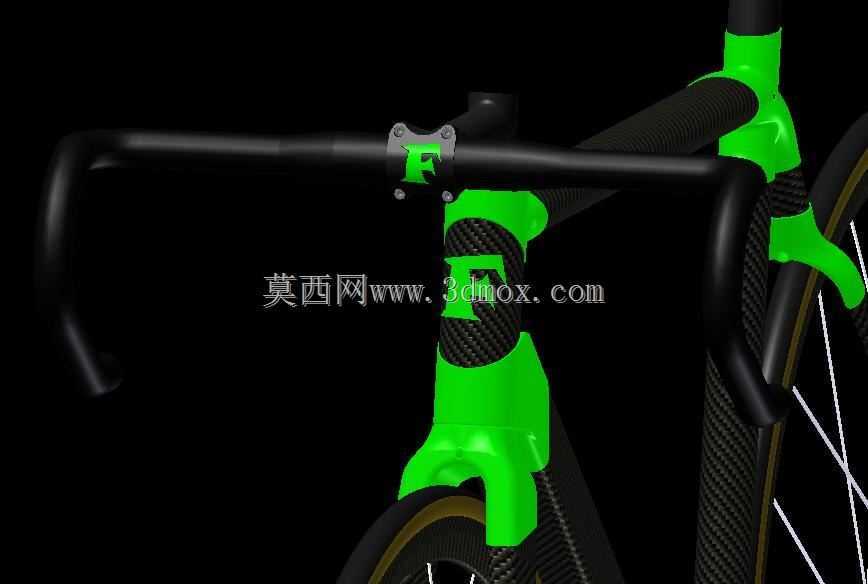

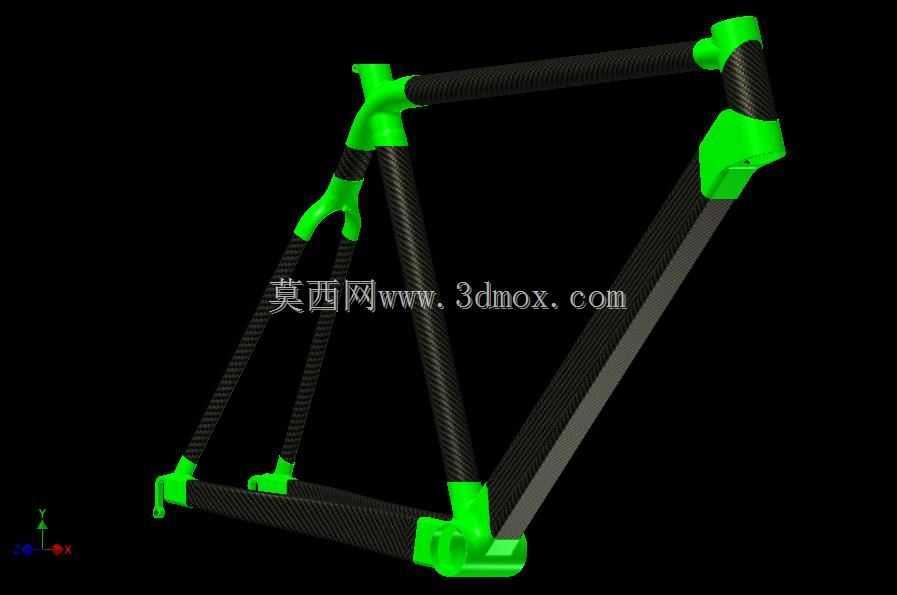

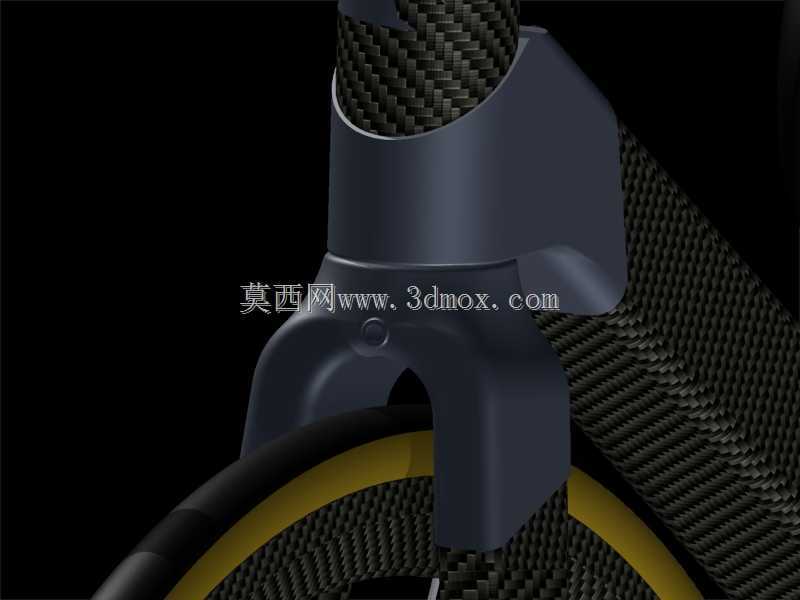

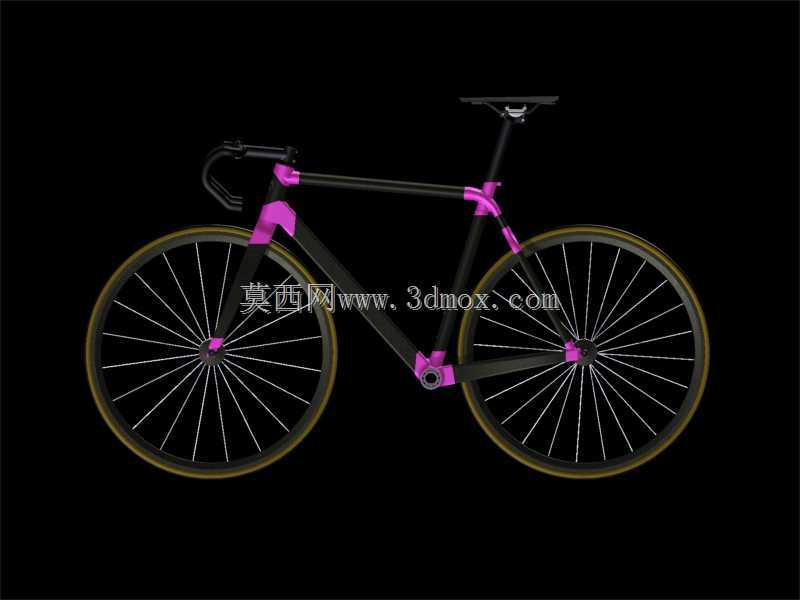

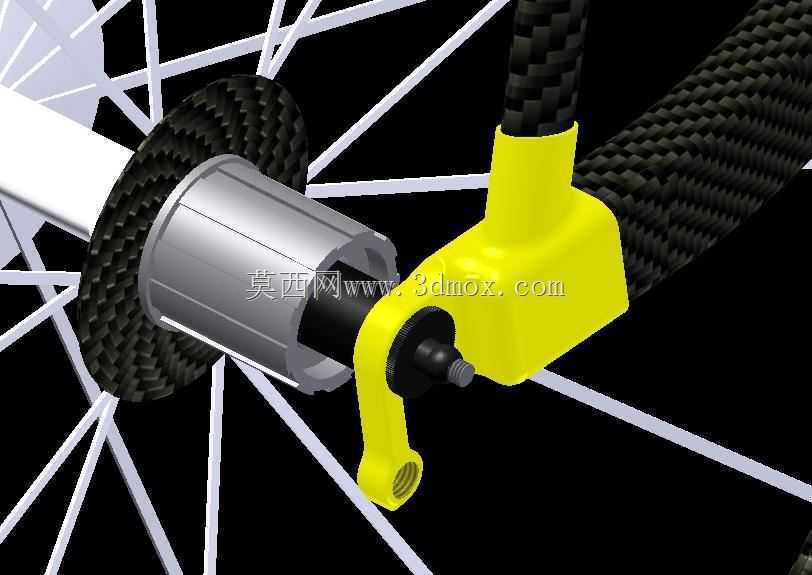

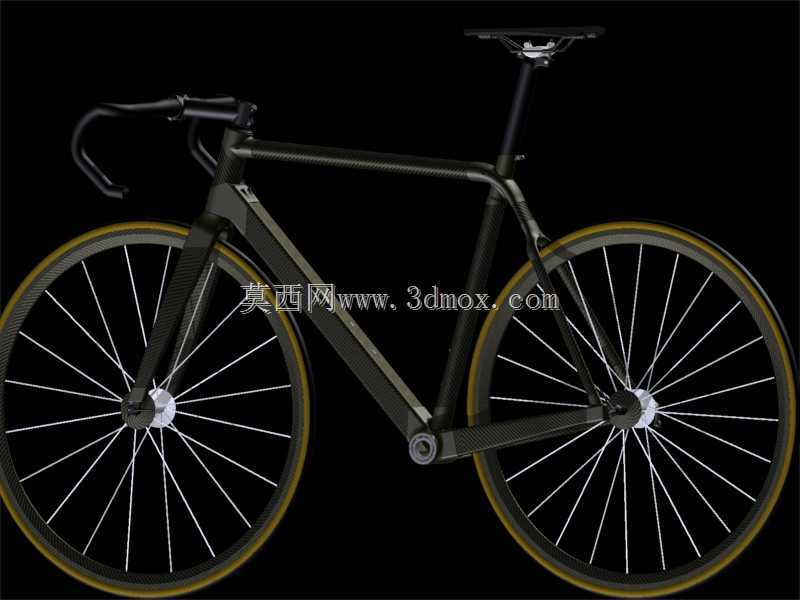

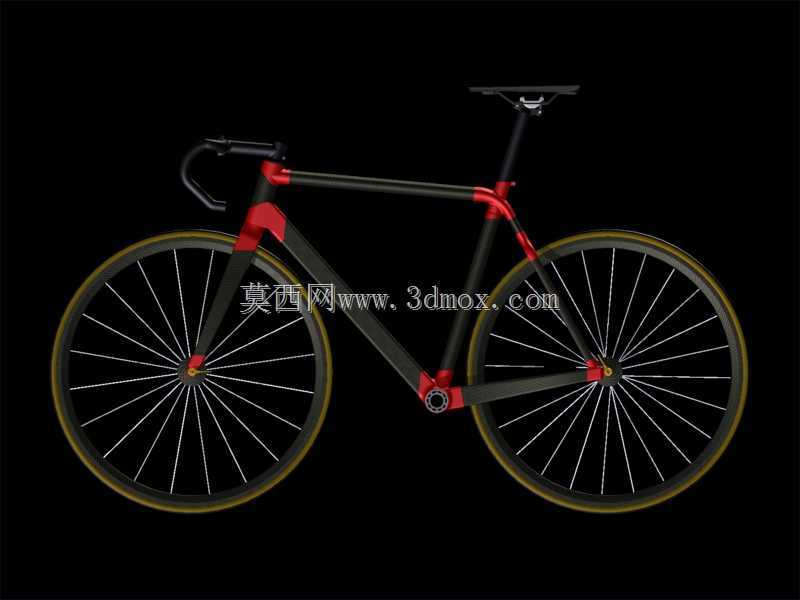

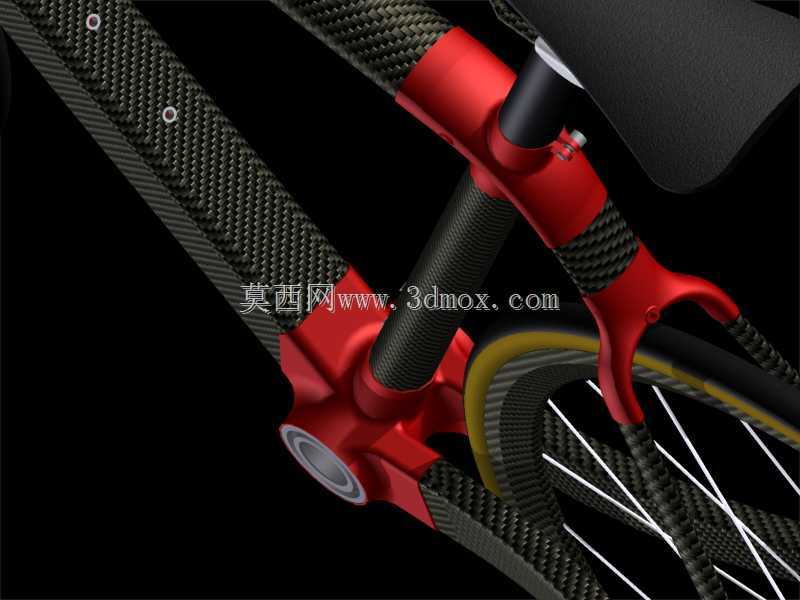

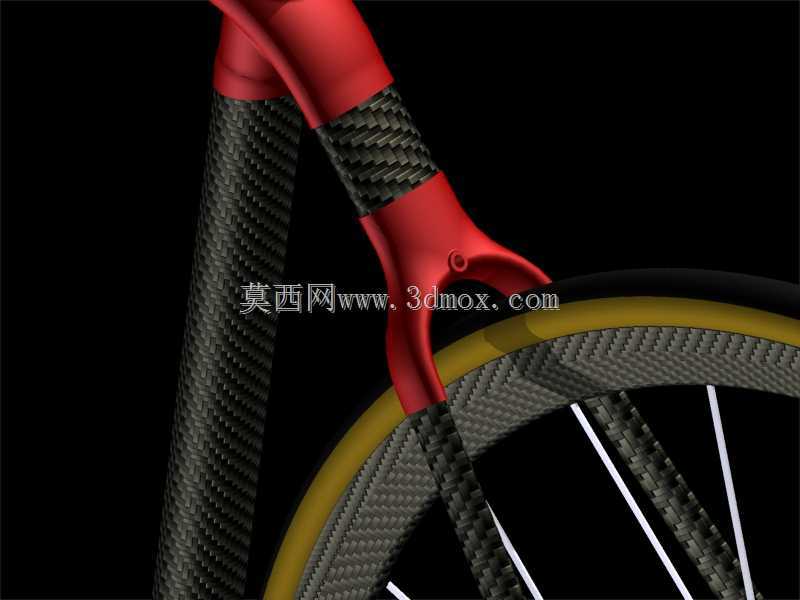

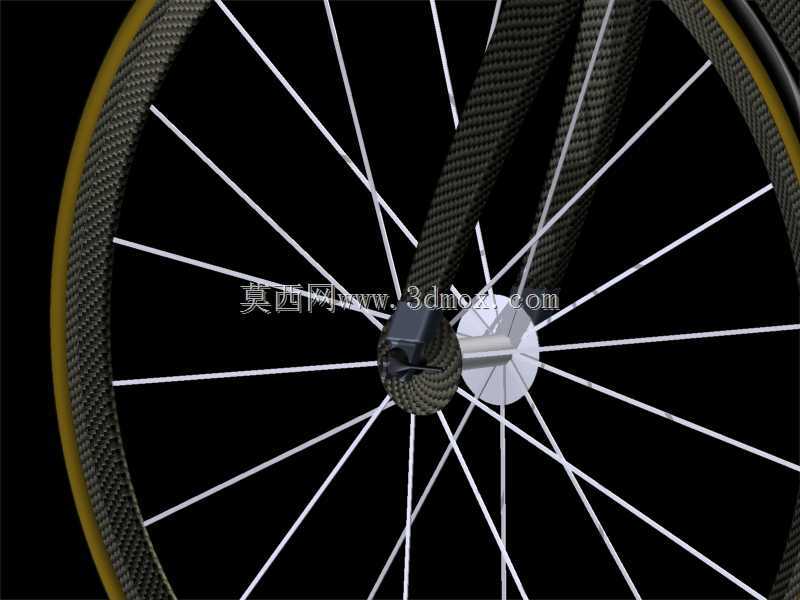

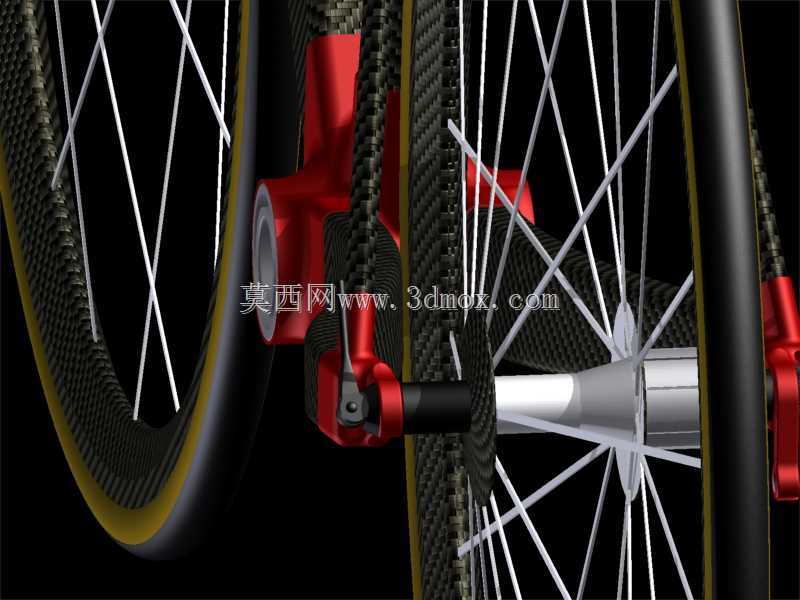

这款车架主要面向公路竞速骑行、业余赛事训练以及高端个性化定制骑行场景，是公路自行车的核心承载部件，直接决定整车的骑行刚性、重量表现、路感反馈与操控精度，适配追求轻量化与个性化几何的骑行爱好者及定制单车工作室使用。车架采用碳纤维管材搭配铝或钛合金凸耳的组合结构设计，这种结构打破了传统一体成型碳架开模成本高、几何固定的局限，凸耳部分通过附加制造工艺生产，可根据用户的身高、臂长、腿长、骑行习惯甚至发力特点完全定制车架的几何结构，无论是追求激进低趴的竞速姿态，还是偏向舒适耐力的长途几何，都可以通过调整凸耳的连接角度、管材的截取长度实现，无需针对每一款几何单独开发成型模具，大幅降低了小批量定制高端车架的生产成本。车架的所有碳管均采用固定截面设计，除了锚链位置与前叉安装腿的结构特殊外，不同尺寸规格的车架可以通用同规格的碳管原材料，仅需根据设计长度裁切碳管即可完成适配，碳管长度不需要遵循固定的常数标准，生产备货时仅需储备统一规格的碳管与对应规格的凸耳配件，就能覆盖绝大多数用户的定制需求，既简化了生产物料管理流程，也让定制车架的交付周期大幅缩短。在安装边界设计上，车架预留了标准公路车组件的安装接口，头管位置适配标准内置碗组，可兼容主流规格的公路弯把与把立组件；座管位置适配标准口径的碳纤维座管，可根据用户需求调整坐垫高度与前后位置；五通位置采用标准公路车五通规格，可适配主流的一体牙盘、变速套件与夹器安装位；后叉开档符合标准公路车轮组的安装尺寸，可兼容圈刹与碟刹版本的轮组组件，所有安装位的公差控制在机械加工标准范围内，确保各组件安装后无框量、无异响，发力传递直接。在结构强度设计上，碳纤维管材本身具备极高的比强度，搭配金属材质的凸耳连接件，既保证了车架整体的轻量化表现，又在管材连接的应力集中位置通过金属件分散受力，避免了传统碳架连接位置易受冲击开裂的问题，头管、五通、后尾钩这些高频受力位置都做了局部加强处理，在保证踩踏刚性的同时，后叉位置保留了适度的形变量，能够过滤路面传来的细碎震动，提升长时间骑行的舒适度。这种无模具化的定制生产逻辑，也让用户可以自由选择车架的涂装配色，从碳管的裸碳纹理到凸耳的烤漆颜色都可以按需定制，满足用户对单车个性化外观的需求，非常适合小批量高端定制单车的生产场景。
