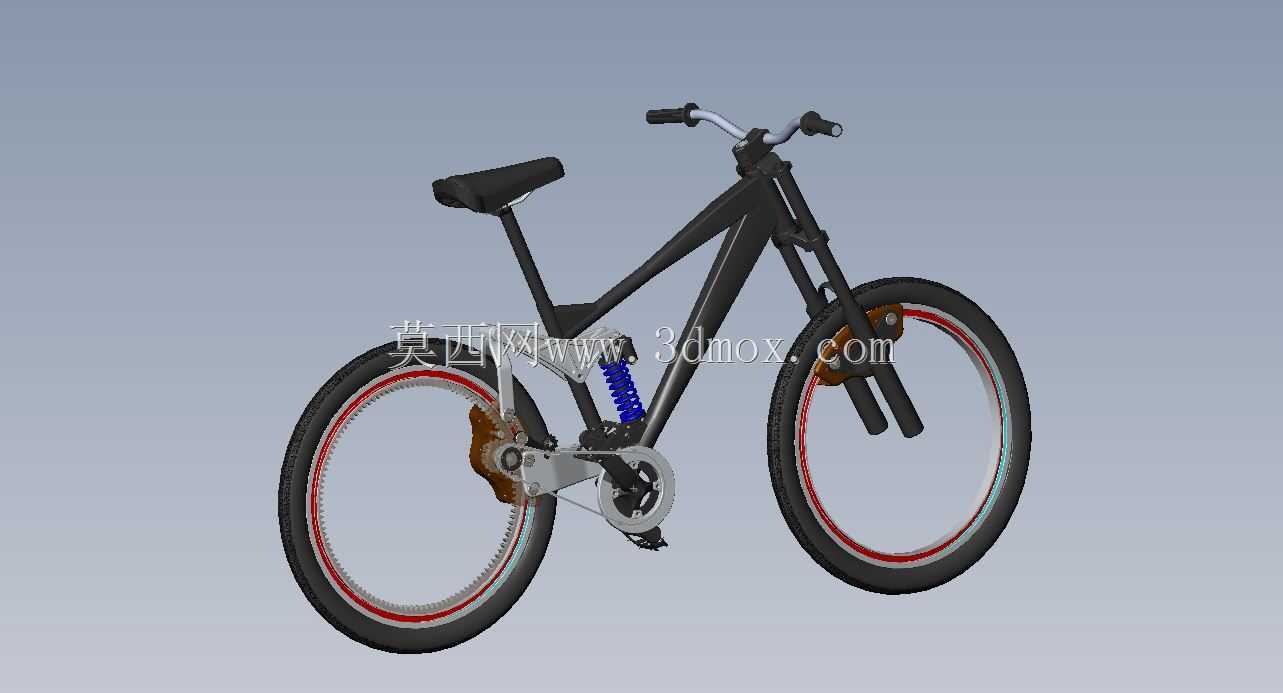

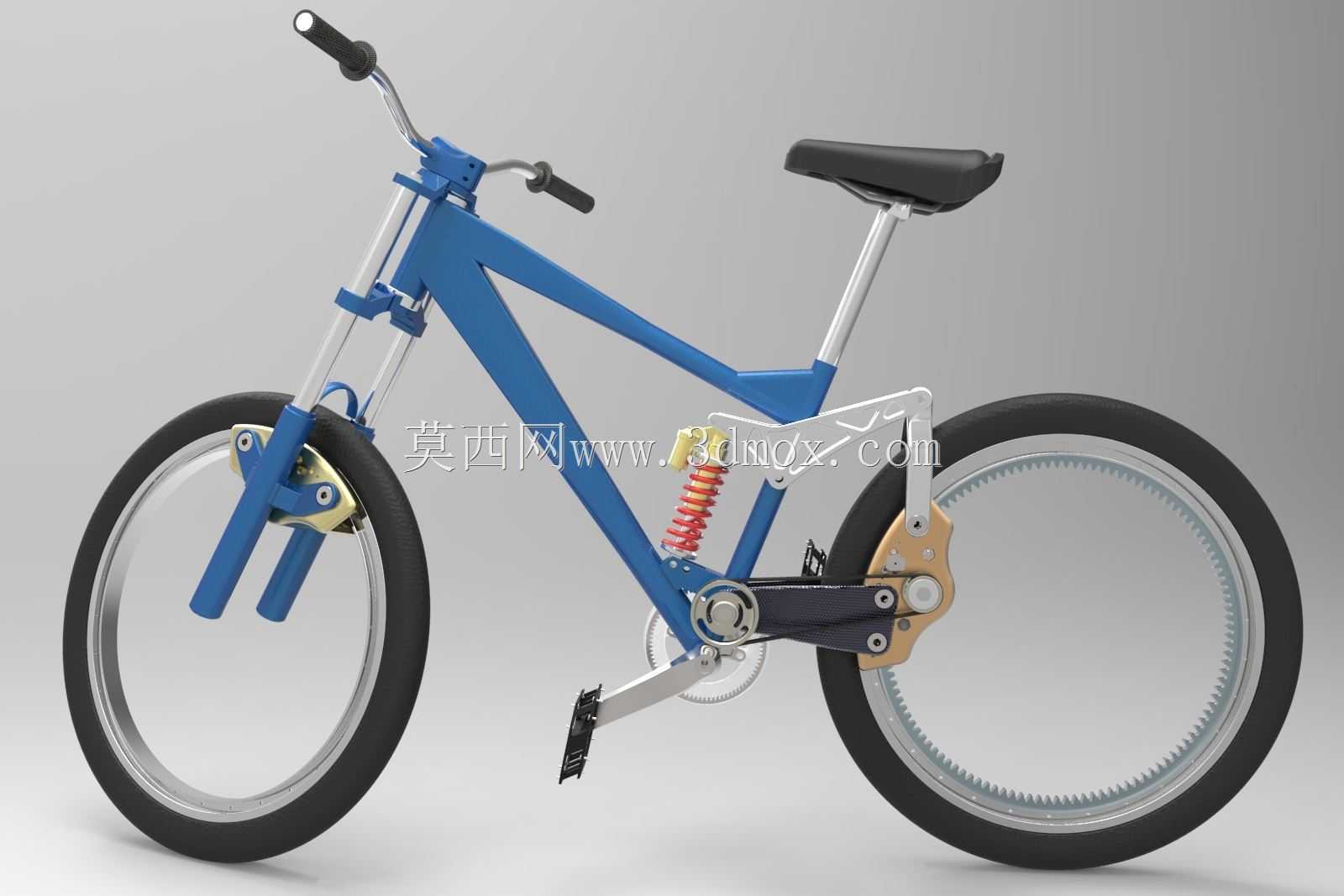

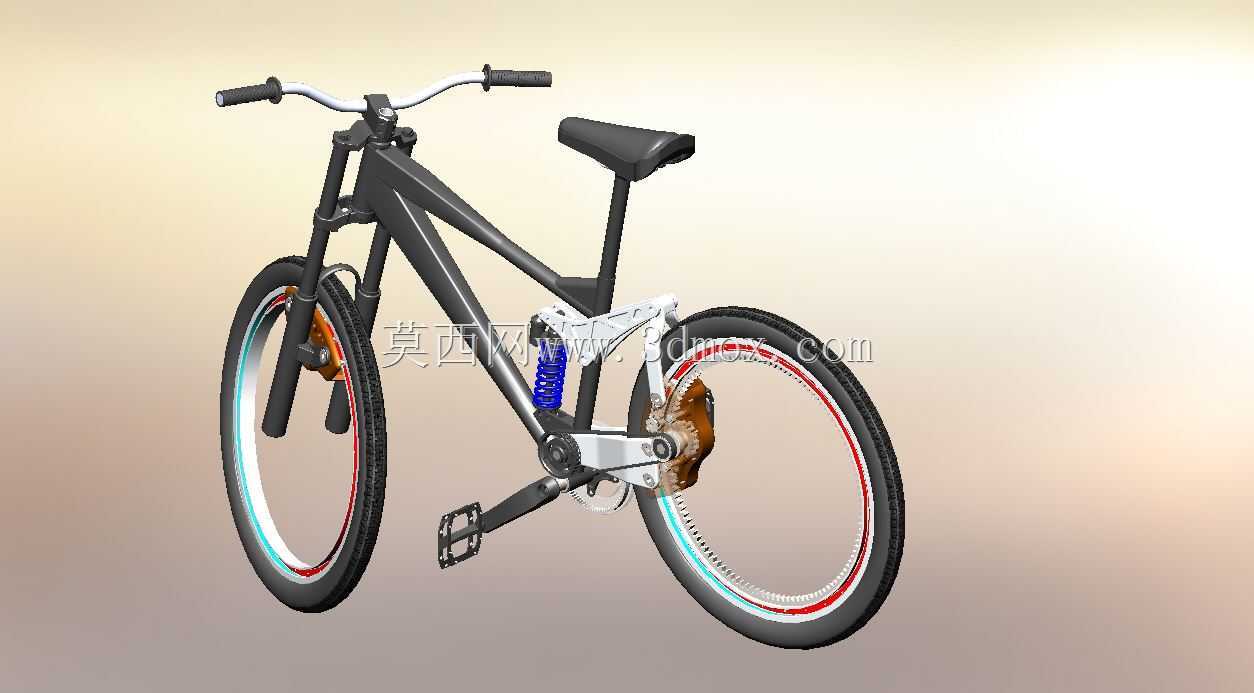

无轮毂结构山地越野自行车创意设计

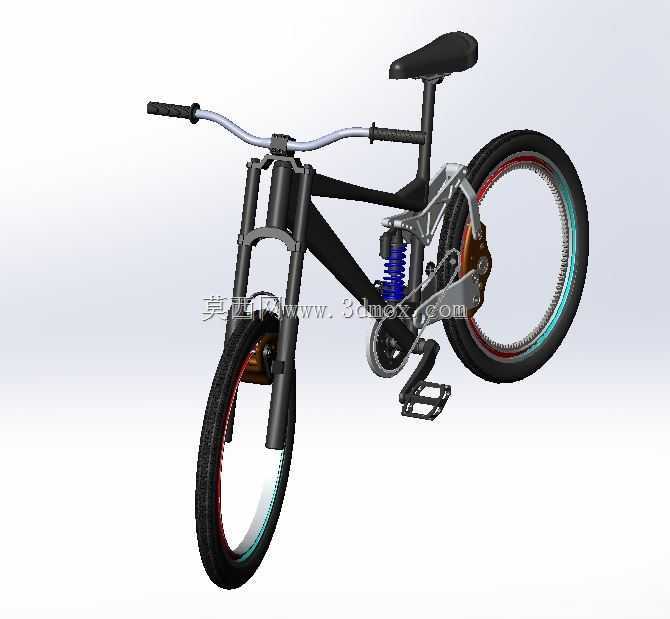

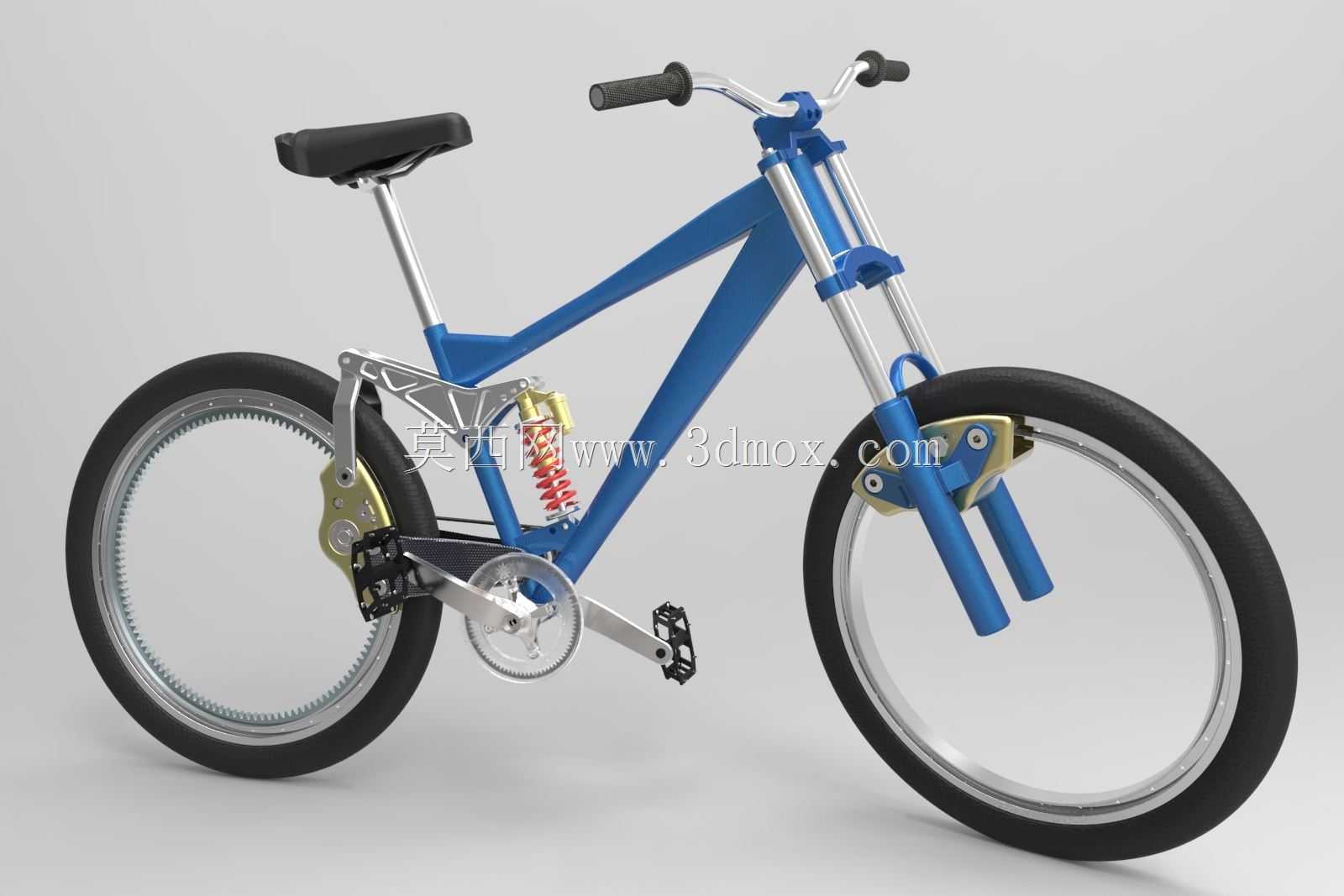

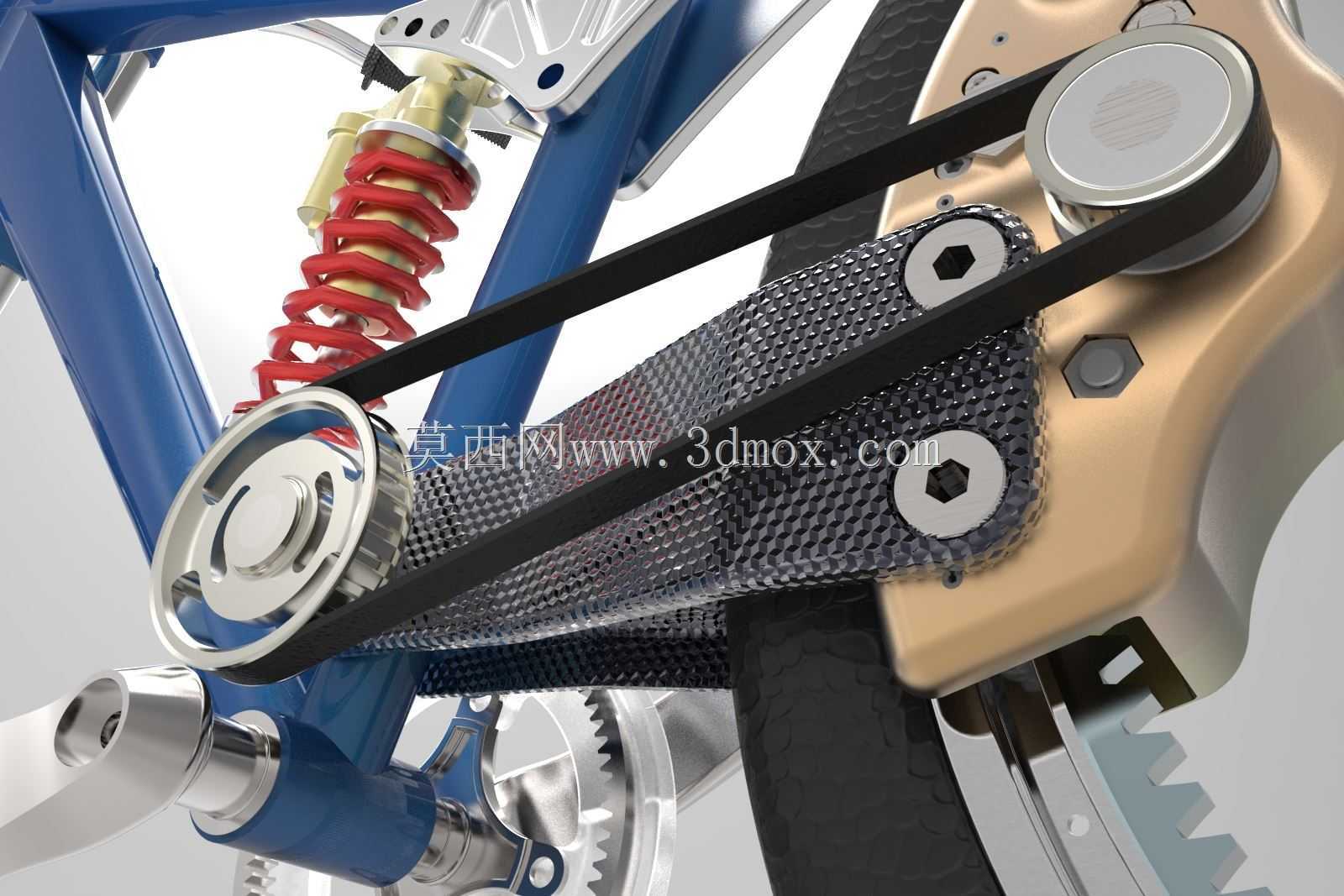

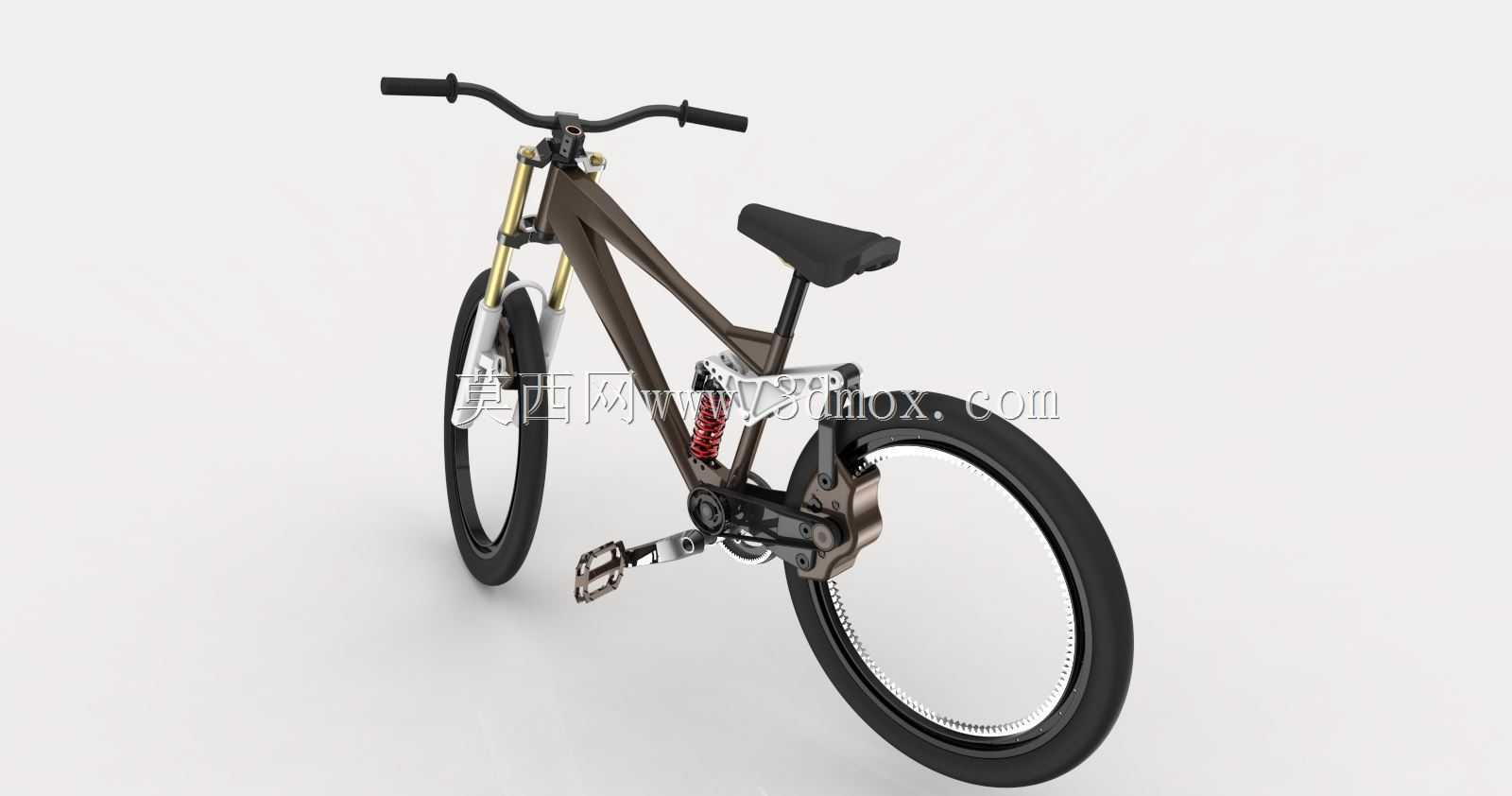

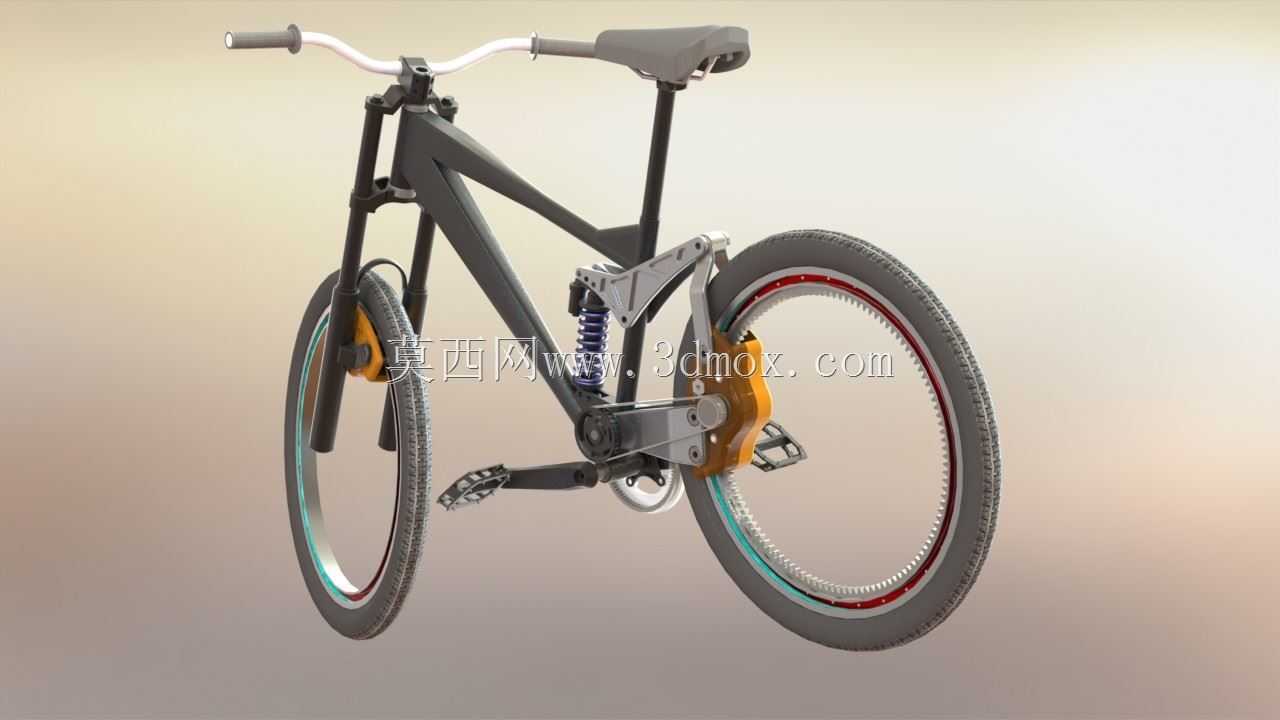

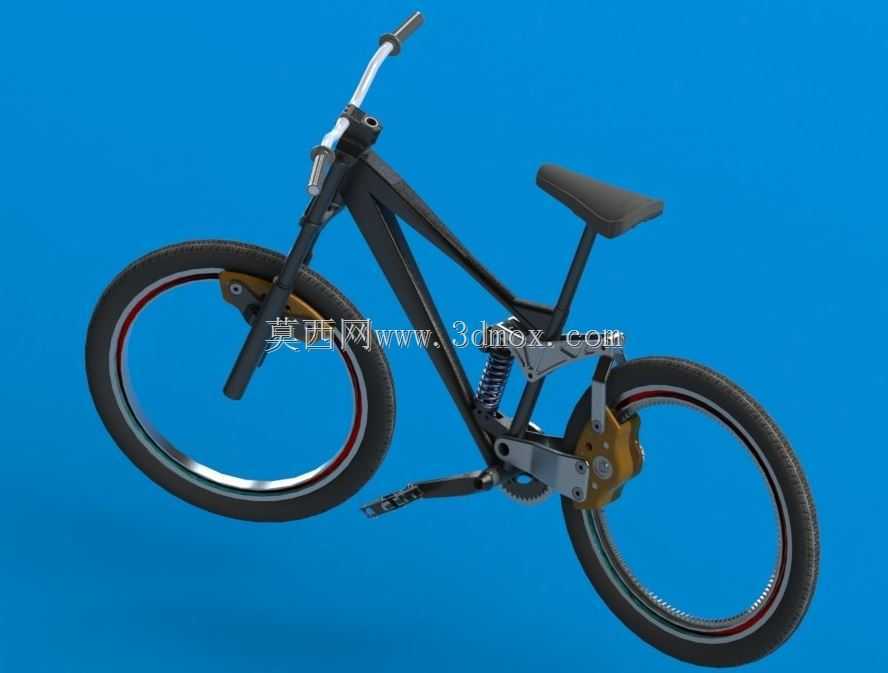

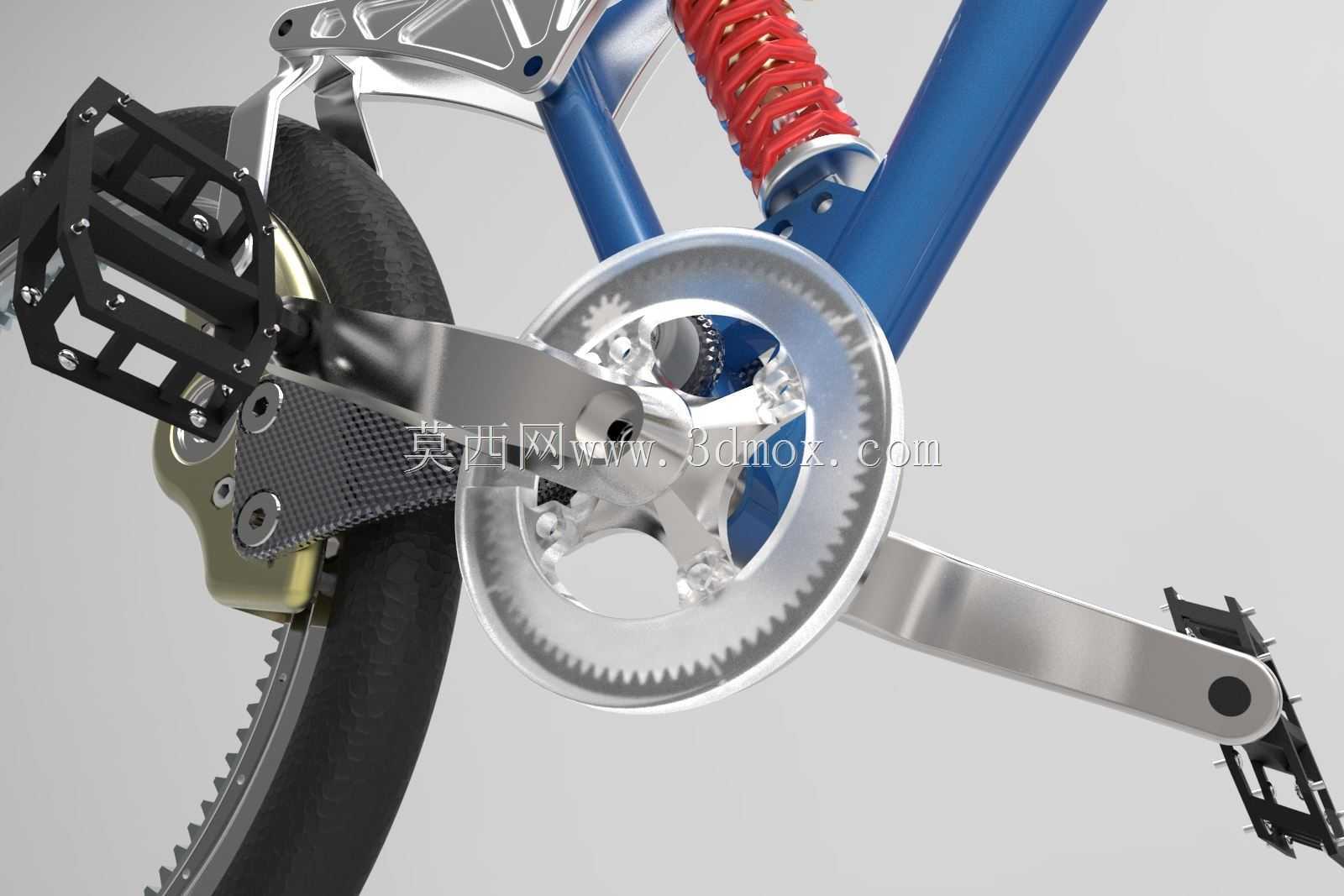

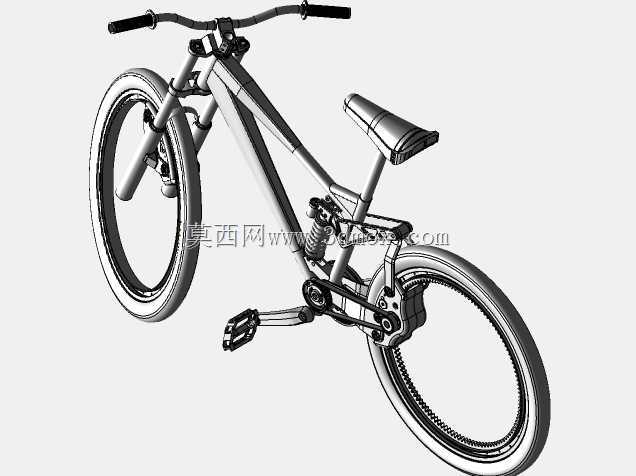

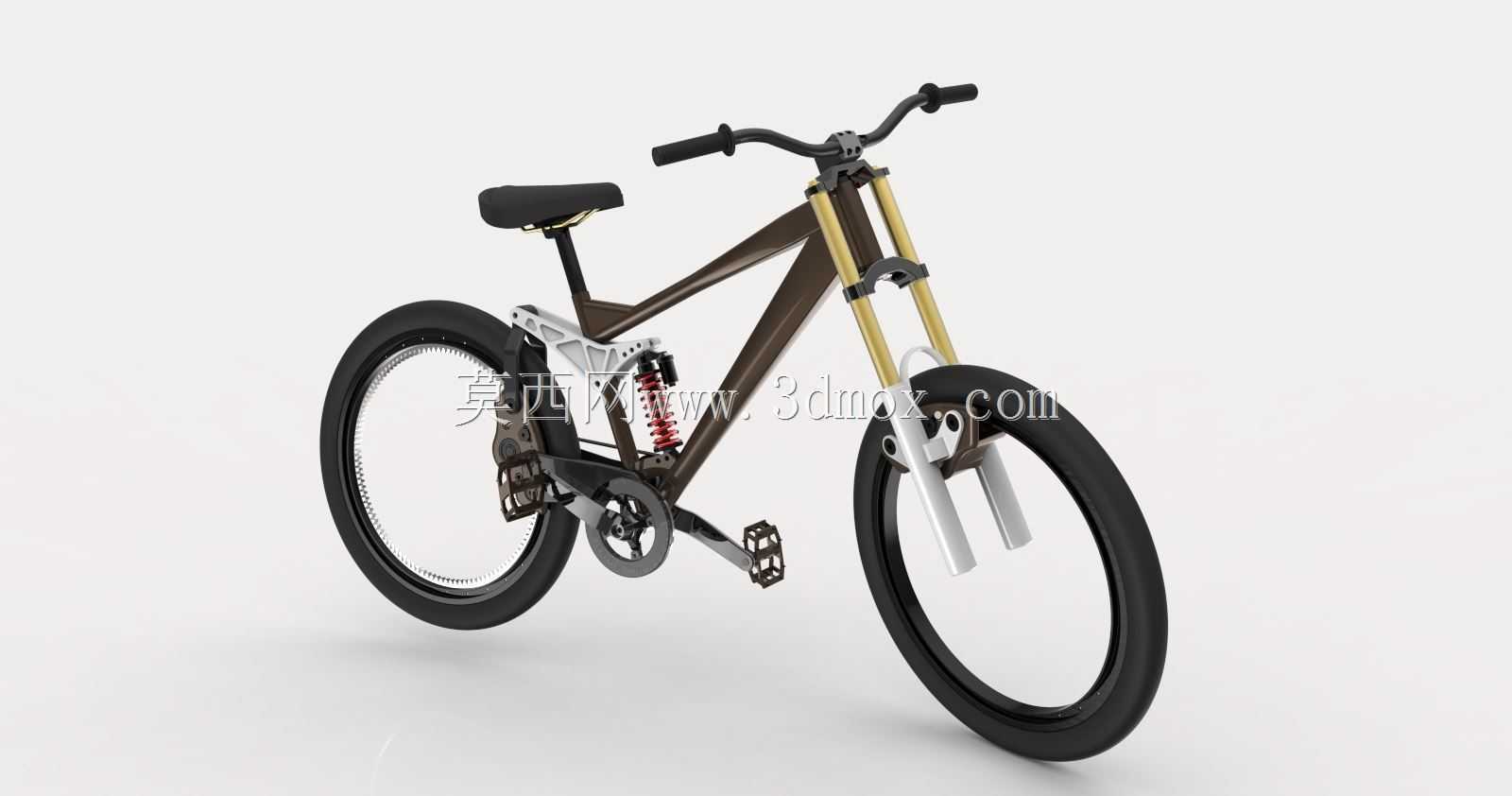

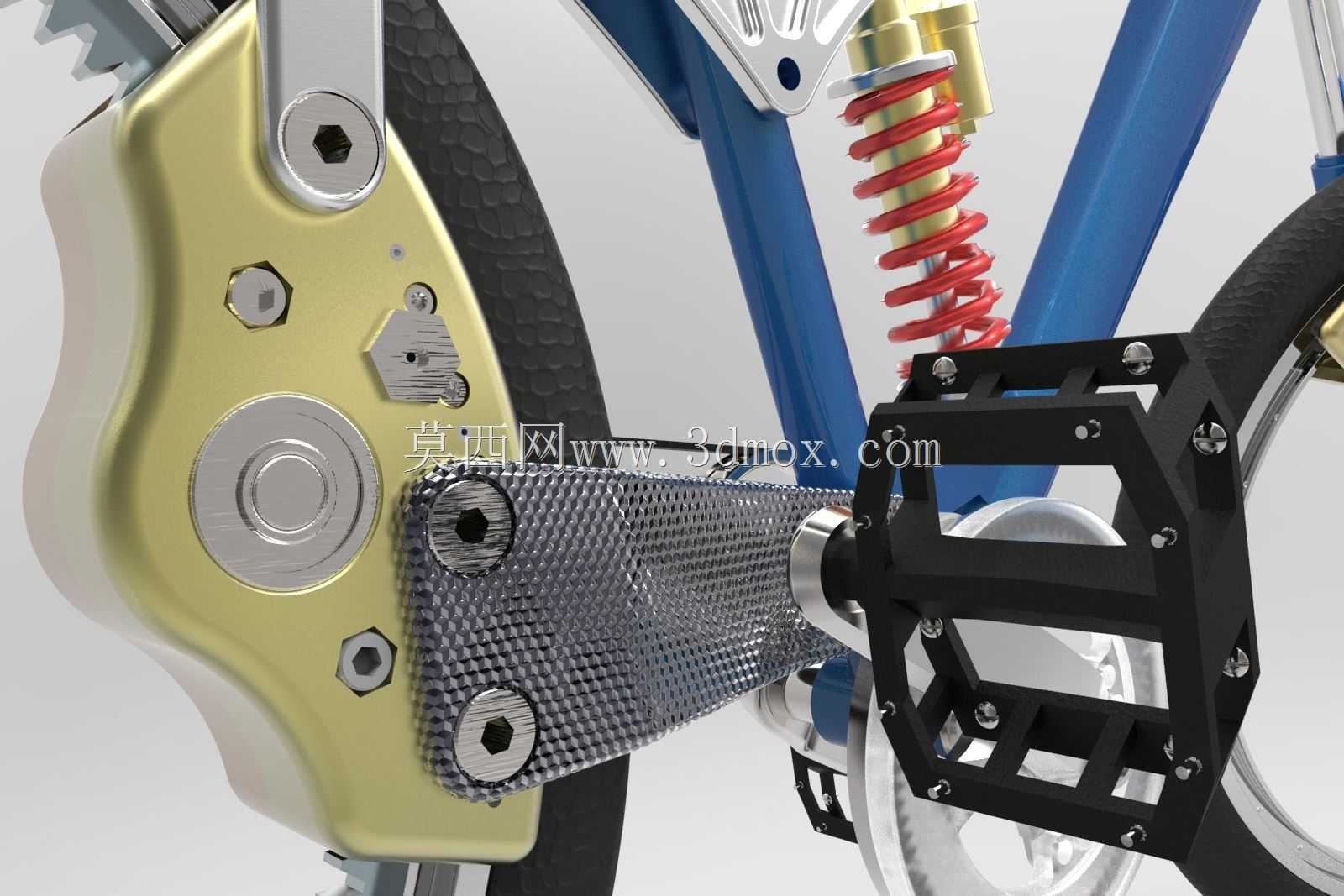

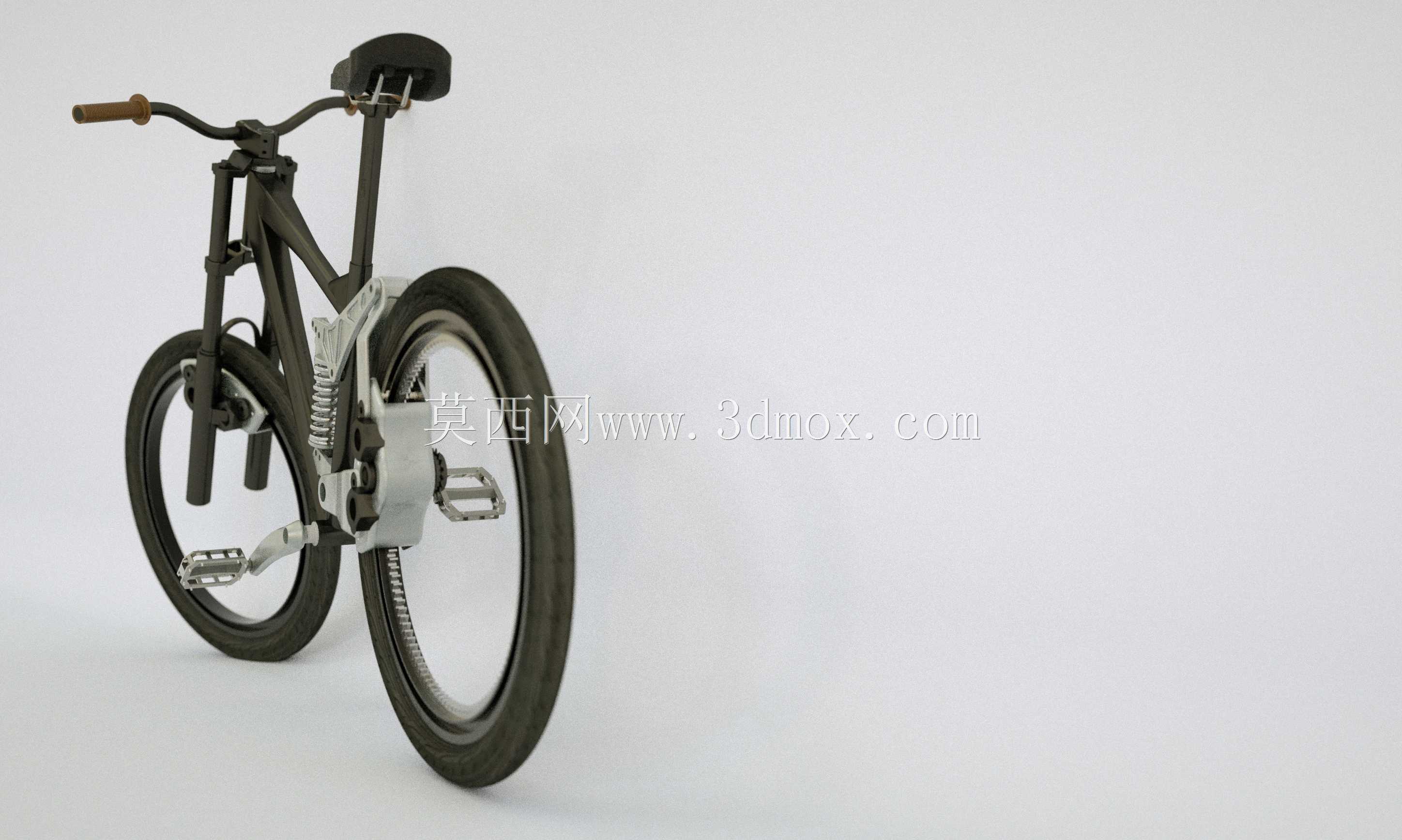

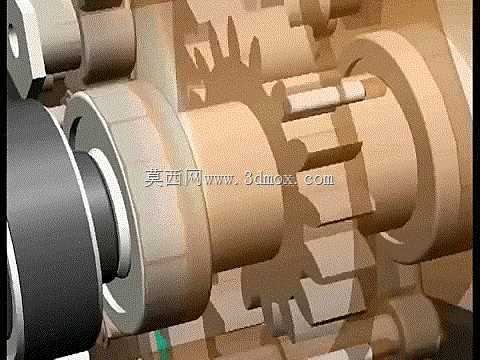

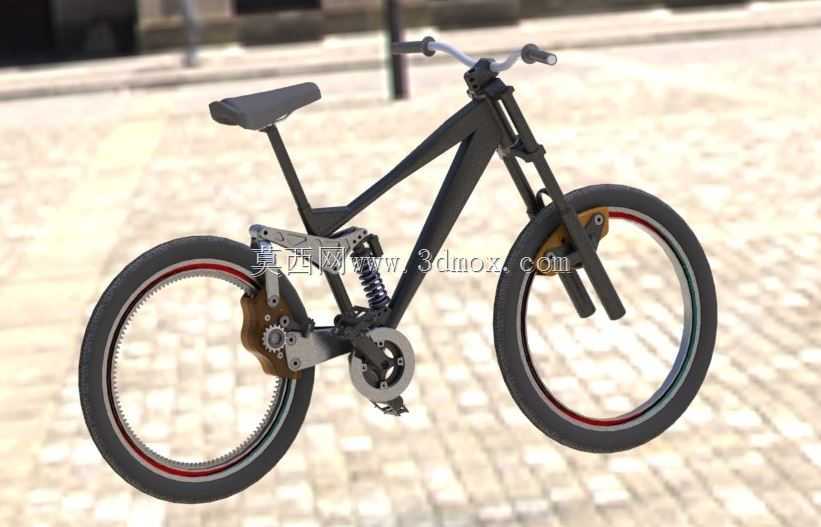

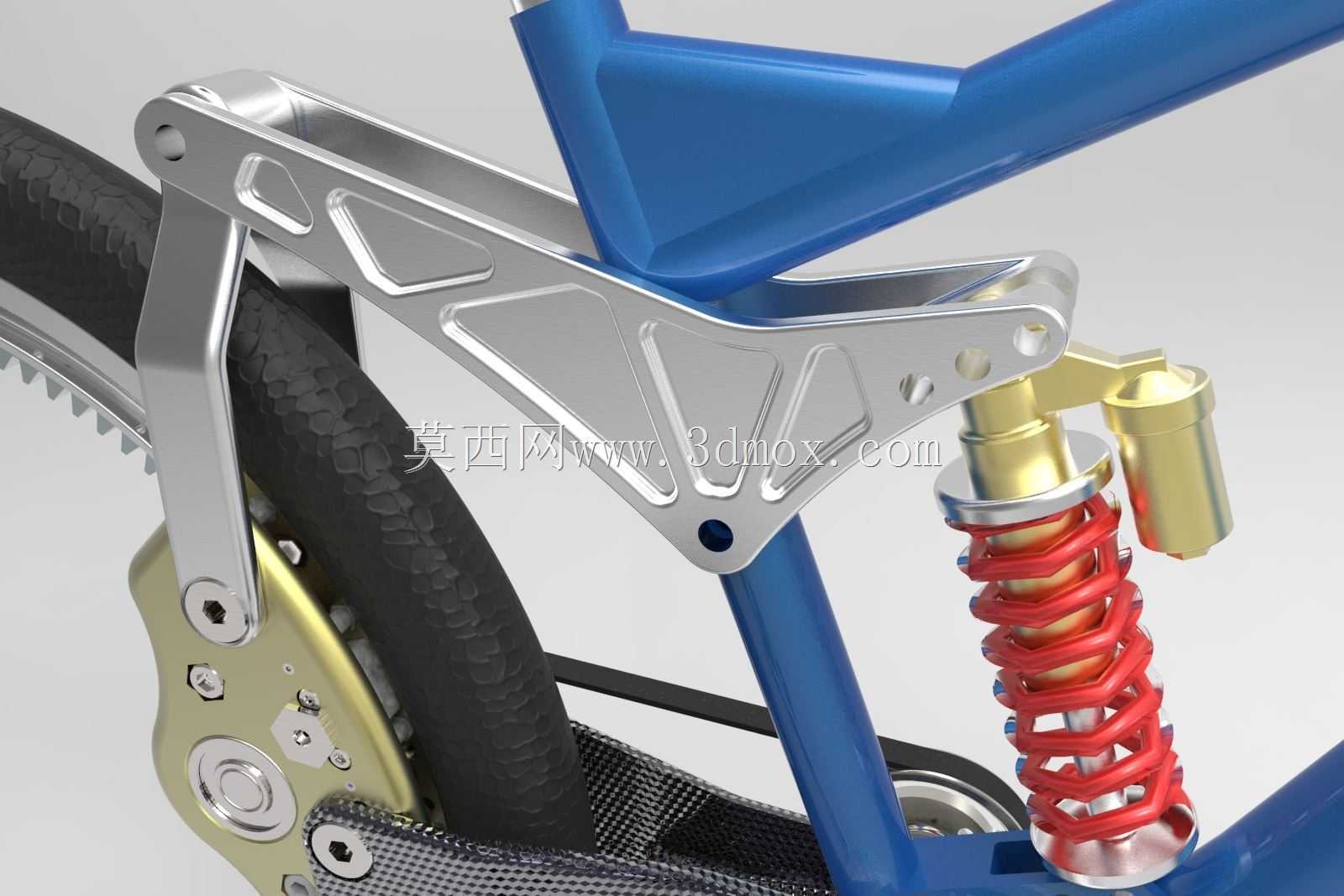

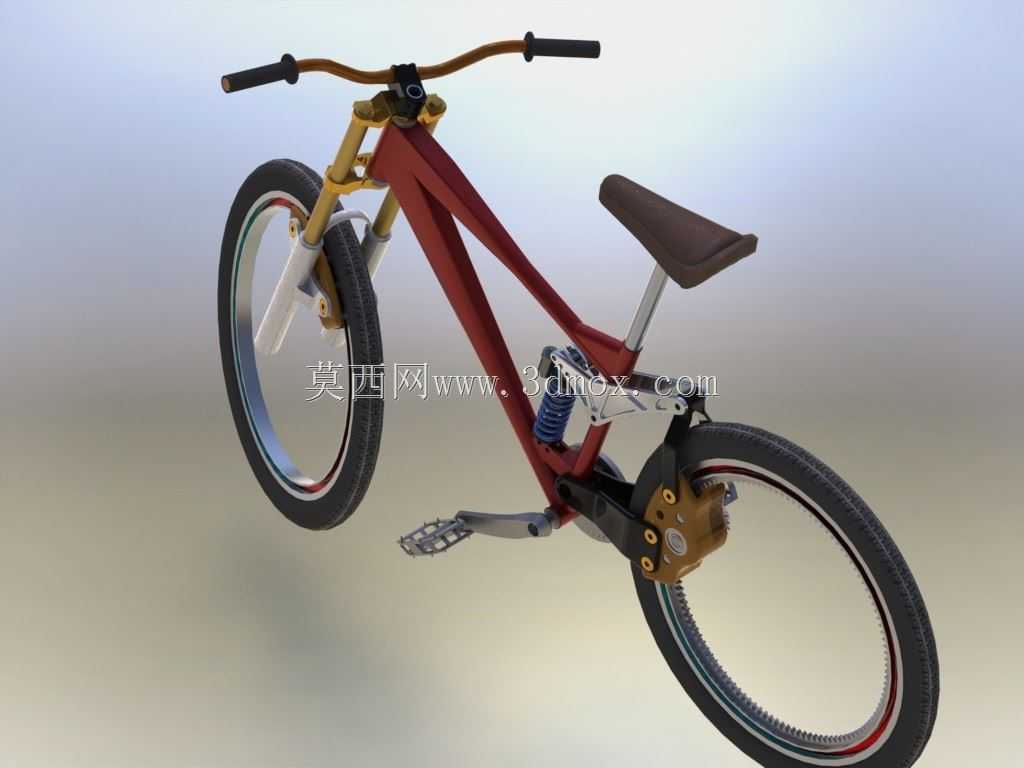

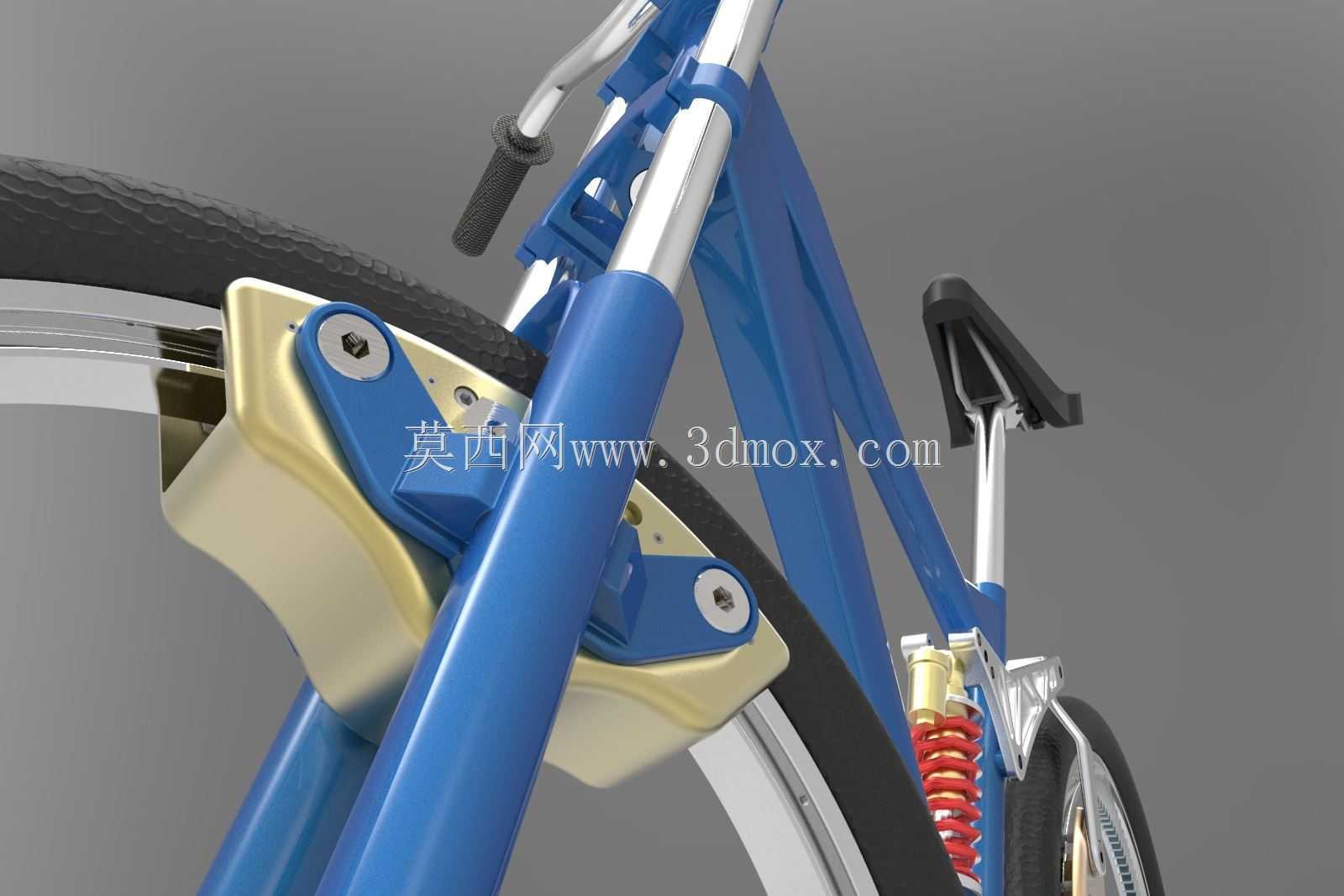

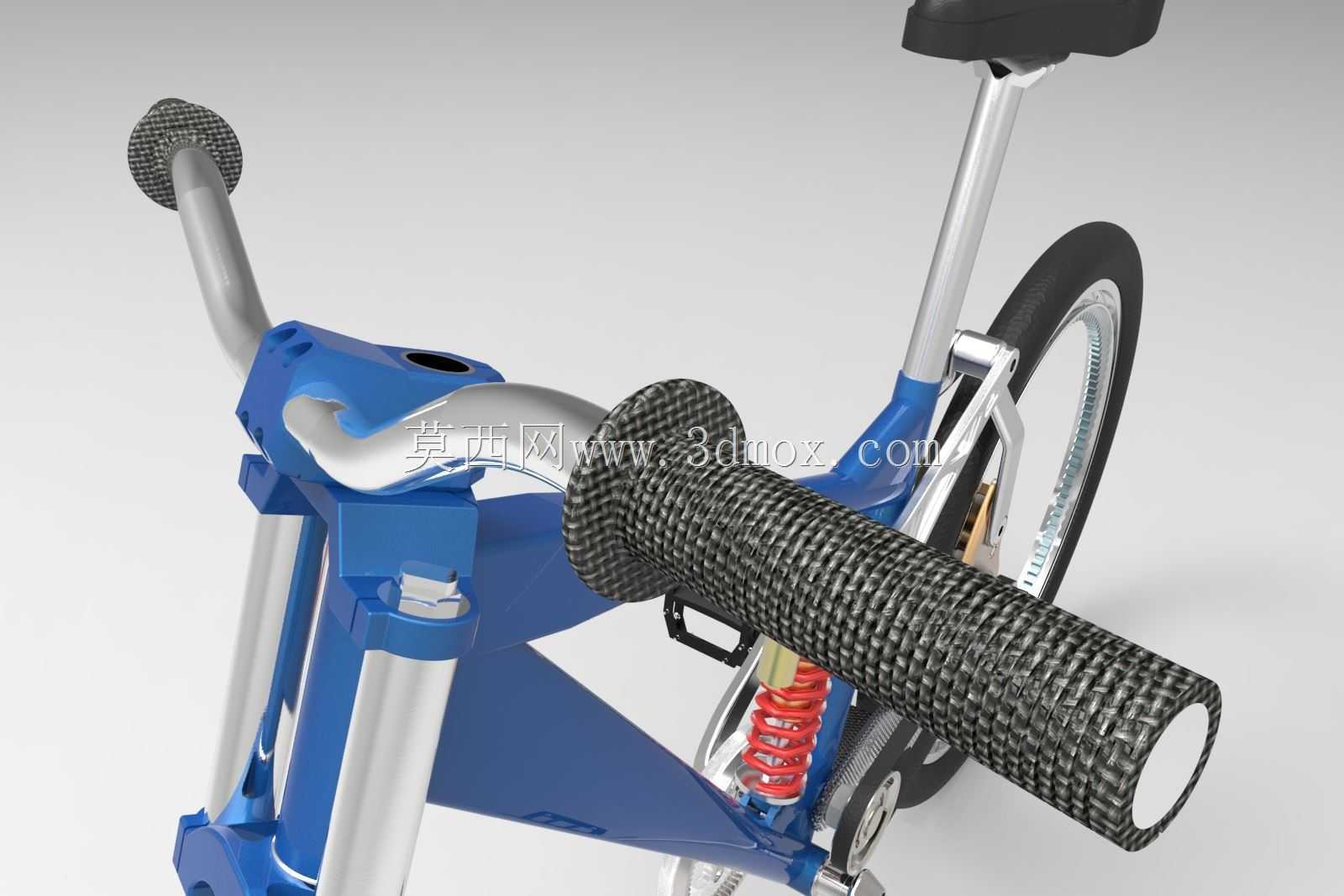

这款无轮毂山地车主要面向极限越野骑行、山地运动赛事、创意交通工具展示以及特种骑行场景设计，区别于传统辐条轮组山地车，它取消了常规的轮毂辐条结构，通过轮圈内缘的传动齿圈实现动力传递，能够适配复杂崎岖的山地路面、林间越野路径以及城市创意通勤场景，既可以作为专业骑行爱好者的个性化改装参考，也能为非传统轮组交通工具的研发提供结构验证样本。在功能特性上，这款车型保留了山地车核心的越野性能，前叉采用长行程减震结构，后三角搭配螺旋弹簧阻尼减震器，能够在颠簸路面有效过滤路面冲击，提升骑行过程中的操控稳定性与骑乘舒适度；传动系统针对无轮毂结构做了适配升级，将传统花鼓驱动改为轮圈内缘齿圈啮合驱动，避免了传统辐条轮组在大冲击下出现辐条松动、轮组偏摆的问题；制动系统采用液压碟刹结构，制动力输出线性且强劲，能够在高速下坡、湿滑路面场景下提供可靠的制动效果，保障骑行安全。设计思路上，这款车型以成熟的山地车几何框架为基础，针对无轮毂轮组的安装边界做了结构适配：前后叉的开档尺寸匹配无轮毂轮圈的安装宽度，轮组通过叉端的固定轴承结构实现转动支撑，取消了传统花鼓的轴心贯穿结构，让轮组中部形成通透的视觉效果；车架采用三角受力结构，上管、下管与立管的壁厚做了梯度优化，在保证车架整体刚性的前提下控制整体重量，后摇臂的铰接点位经过反复调校，让后减震的压缩行程与后轮跳动轨迹完全匹配，避免减震动作过程中出现轮组蹭架的问题。外形尺寸与安装边界方面，这款车型的轮径采用常规山地车的26寸规格，整车长度控制在1700mm左右，车把宽度适配越野操控需求设定为720mm，坐垫高度可在850mm至1050mm区间调节，能够适配身高165cm至185cm的骑行者；无轮毂轮圈的转动边界经过校核，在最大减震压缩行程下，轮圈与叉体、车架的最小间隙保留8mm以上的安全距离，避免骑行过程中出现运动干涉；所有连接点位的安装尺寸均兼容市售常规山地车配件，减震器、刹车卡钳、传动齿盘等部件都可以采用通用配件替换，降低后续改装与维护的成本。
