圆柱钢筋笼结构三维设计作品

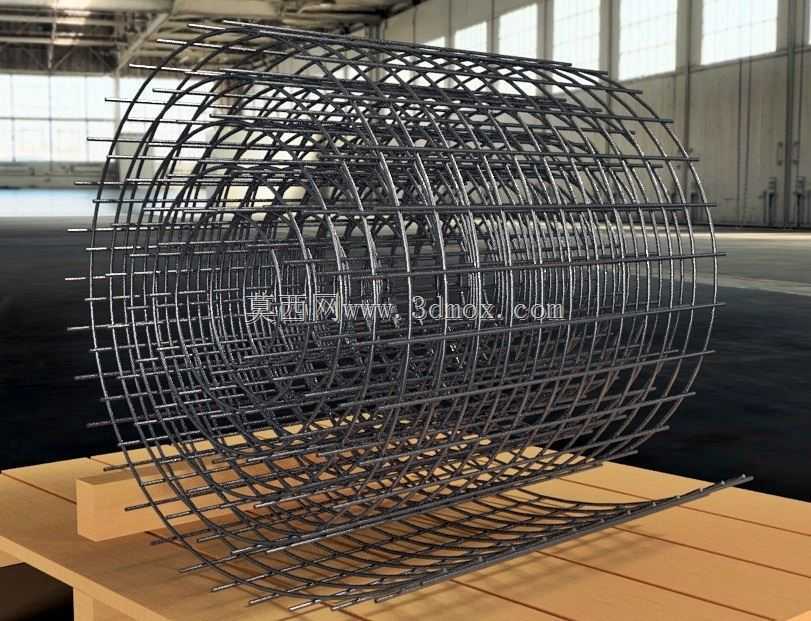

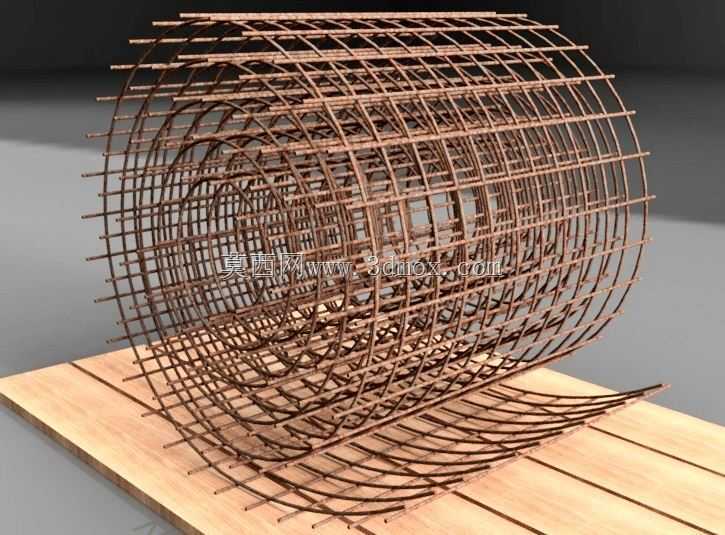

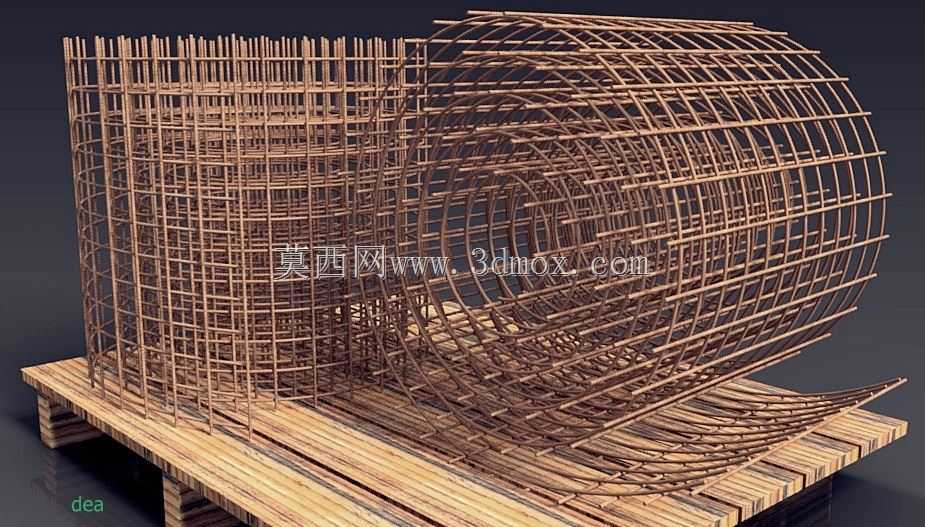

该模型呈现的是适配圆柱类混凝土构件的钢筋笼配筋结构，这类结构广泛应用于建筑桩基、市政管廊、桥梁墩柱、地下隧洞衬砌等工程场景，是现浇混凝土结构中承担拉应力、约束混凝土形变、提升结构整体抗剪与抗震性能的核心受力骨架。在实际工程应用中，这类圆柱钢筋笼需要匹配对应直径的混凝土构件浇筑需求，纵向主筋沿圆周方向均匀排布，承担结构轴向的拉压载荷，环向箍筋按照固定间距螺旋缠绕或环形套接在主筋外侧，一方面固定纵向主筋的排布位置，避免混凝土浇筑过程中钢筋移位，另一方面约束内部混凝土的侧向膨胀，提升构件的极限承载能力与抗裂性能。从设计思路来看，该模型还原了工程现场实际配筋的排布逻辑，纵向钢筋的排布间距符合常规工程配筋的构造要求，环向筋的弯折弧度与圆柱截面完全匹配，相邻环向筋的间距保持一致，同时还原了钢筋交叉位置的排布关系，能够直观呈现钢筋笼的空间构造，可用于施工前的配筋排布交底、复杂节点的配筋碰撞校验，也可作为装配式预制构件生产前的结构验证参考。在安装边界方面，这类钢筋笼的外径需要小于对应浇筑模板的内径，预留足够的混凝土保护层厚度，避免钢筋外露锈蚀，钢筋笼的整体长度需要匹配构件的浇筑分段长度，端部预留的钢筋接驳长度需要满足后续构件拼接的焊接或机械连接要求，底部需要设置对应厚度的保护层垫块，确保钢筋笼在模板内居中放置，不会出现偏位导致的保护层厚度不足问题。模型整体还原了钢筋的排布层次，从外层环向筋到内层纵向主筋的空间位置清晰，能够清晰展示不同方向钢筋的穿插关系，避免现场绑扎时出现钢筋排布冲突、间距不符合规范要求的问题，同时还原了钢筋笼放置在木托盘上的转运状态，也能直观体现这类预制绑扎完成的钢筋笼在现场转运、吊装作业时的支撑需求，帮助施工人员提前规划吊装点位与转运支撑方案，避免钢筋笼在转运吊装过程中出现变形、散架的问题。
