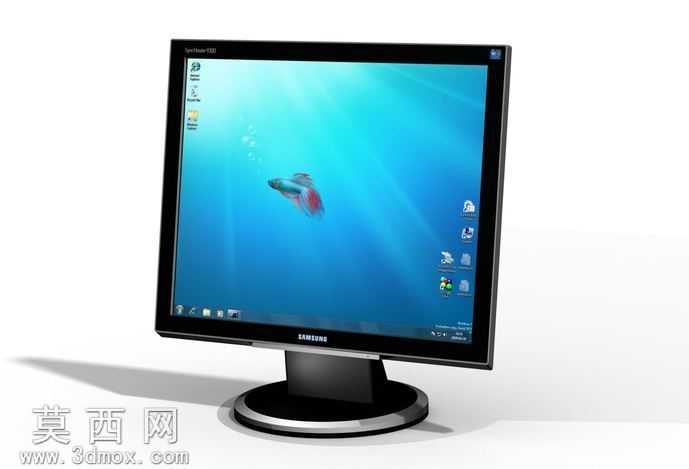

三星SyncMaster930B液晶显示器三维建模作品

本作品为三星SyncMaster 930B液晶显示器的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循实物1:1比例还原的设计思路，从外观轮廓到细节结构均参考该型号显示器的实物参数进行搭建。建模初期先通过多视角参考图定位产品整体比例，先绘制显示器正面屏幕边框的二维草图，通过拉伸特征生成屏幕前框的基础实体，针对边框边角的圆弧过渡特征，采用圆角命令按照实物的R角参数进行精细化调整，避免出现生硬的直角转折，还原原产品圆润的边框质感。屏幕部分单独建模，区分出液晶显示面板与前置边框的层级关系，屏幕表面添加轻微的反光材质属性，模拟液晶面板关机状态下的玻璃质感。背部外壳建模时，先勾勒背部的曲面轮廓，通过放样与曲面缝合命令生成流畅的背部弧面，还原原产品背部微微隆起的壳体结构，同时预留出背部散热格栅、接口区域的安装位，对接口区域的凹槽、标识位做细节刻画，保证结构还原度。底座与支架部分是建模的重点结构，支架部分先绘制支撑臂的截面草图，通过拉伸、抽壳命令生成中空的支撑结构，还原支架连接屏幕与底座的衔接角度，保证支架与屏幕背部的连接卡扣位置完全匹配；底座采用圆形金属质感设计，先绘制圆形底座的轮廓，通过旋转凸台命令生成底座的阶梯状结构，区分出底座上层的塑料装饰圈与下层的金属配重底盘，对底座边缘做高光倒角处理，还原实物的金属光泽质感。材质渲染阶段，针对不同部件分配对应材质：屏幕边框采用哑光黑色ABS塑料材质，调整材质的粗糙度参数模拟磨砂塑料的漫反射效果，避免过度反光；支架部分同样采用哑光黑塑料材质，与边框质感保持统一；底座下层分配磨砂金属材质，添加轻微的金属反射属性，还原金属底座的厚重质感；屏幕面板采用高透光玻璃材质，添加轻微的环境反射与折射参数，模拟液晶屏幕的通透感。灯光布置上采用三点布光法，主光源从侧上方45度角照射，打出产品的主体轮廓与阴影，辅助光源从另一侧补光，消除暗部死黑区域，背光源添加轮廓光勾勒产品边缘，提升整体渲染的层次感，最终渲染效果还原了该款显示器放置在桌面的真实视觉效果，结构上可拆分屏幕、支架、底座三个独立部件，可用于产品展示、场景搭建等用途。
