参数化台式数控雕刻切割加工设备

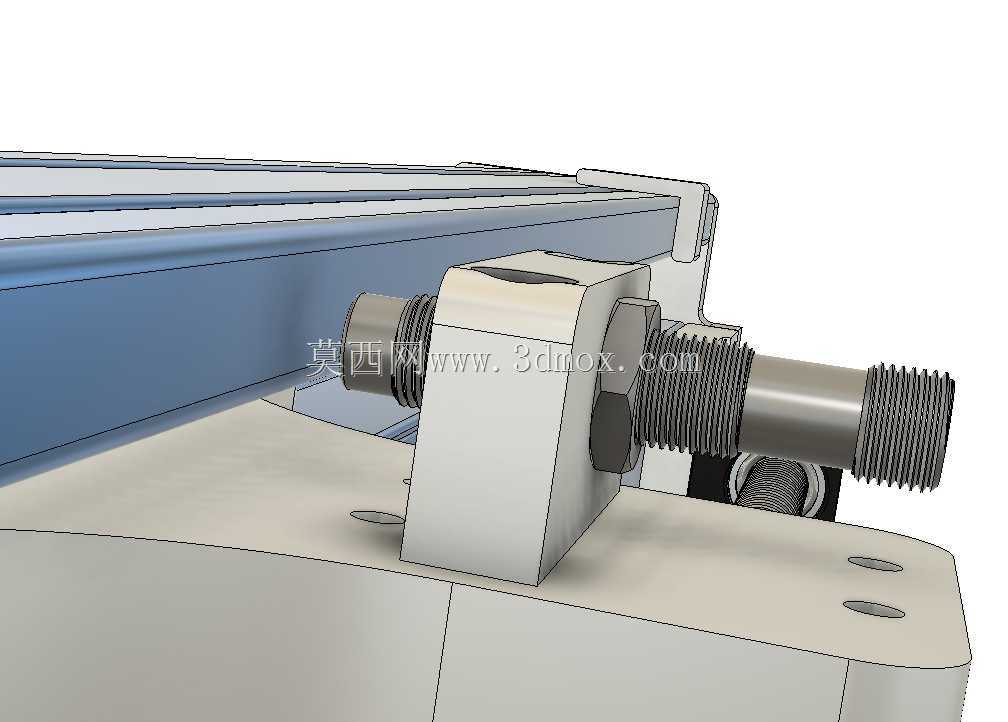

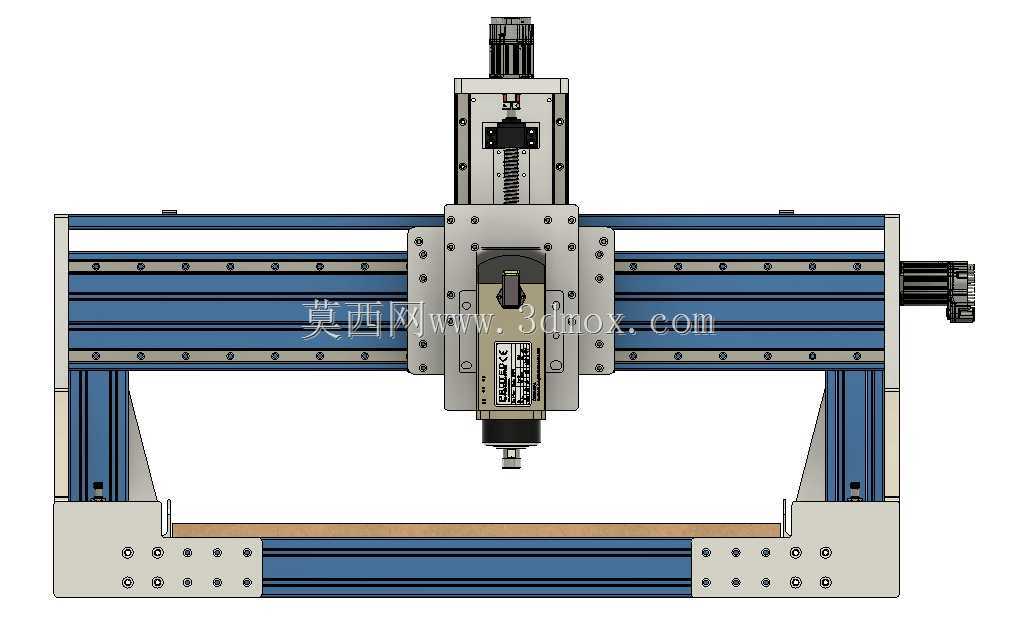

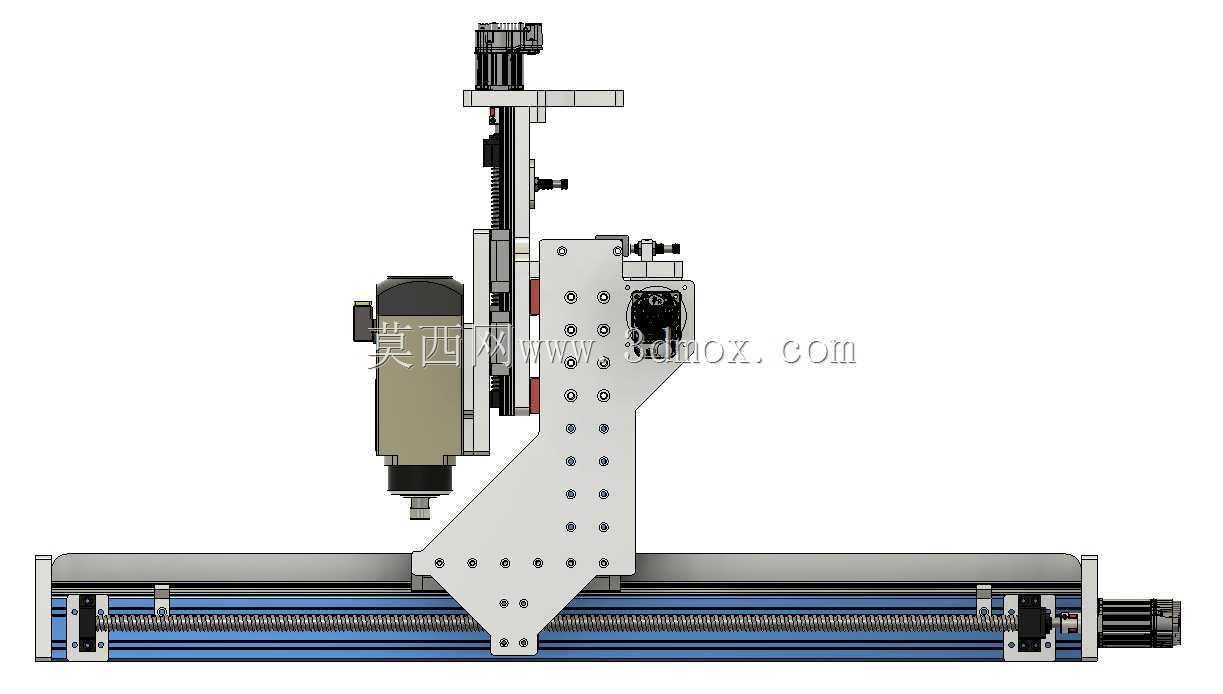

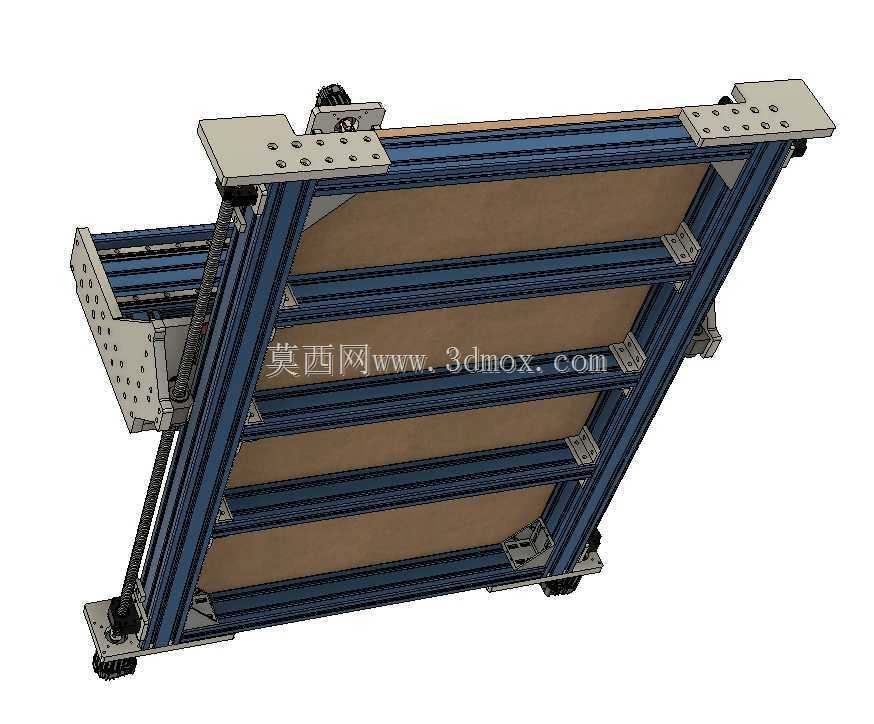

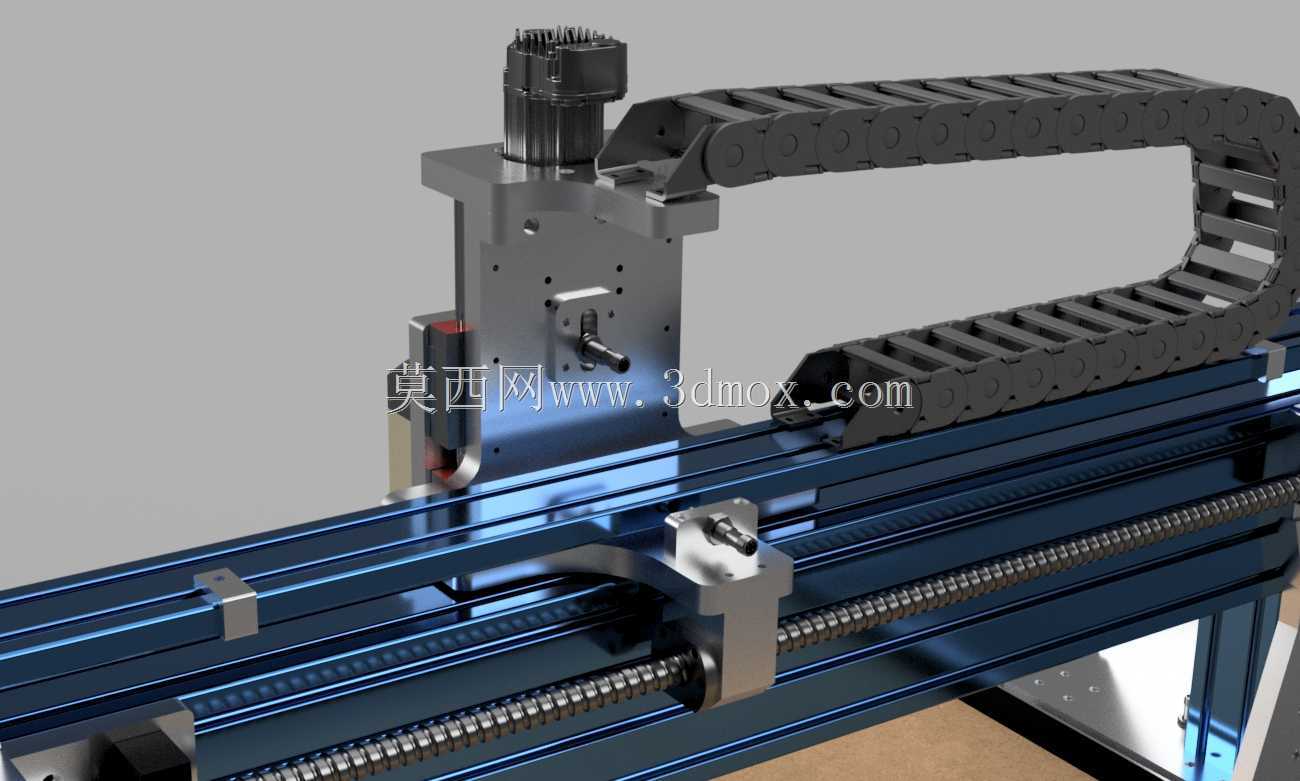

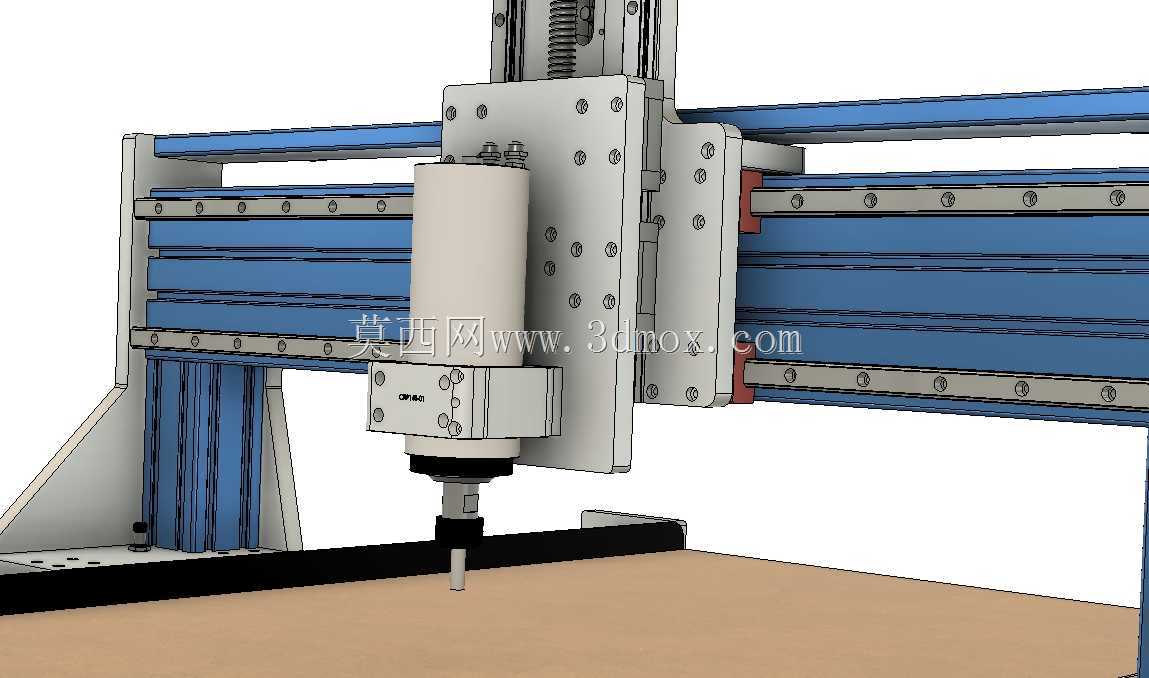

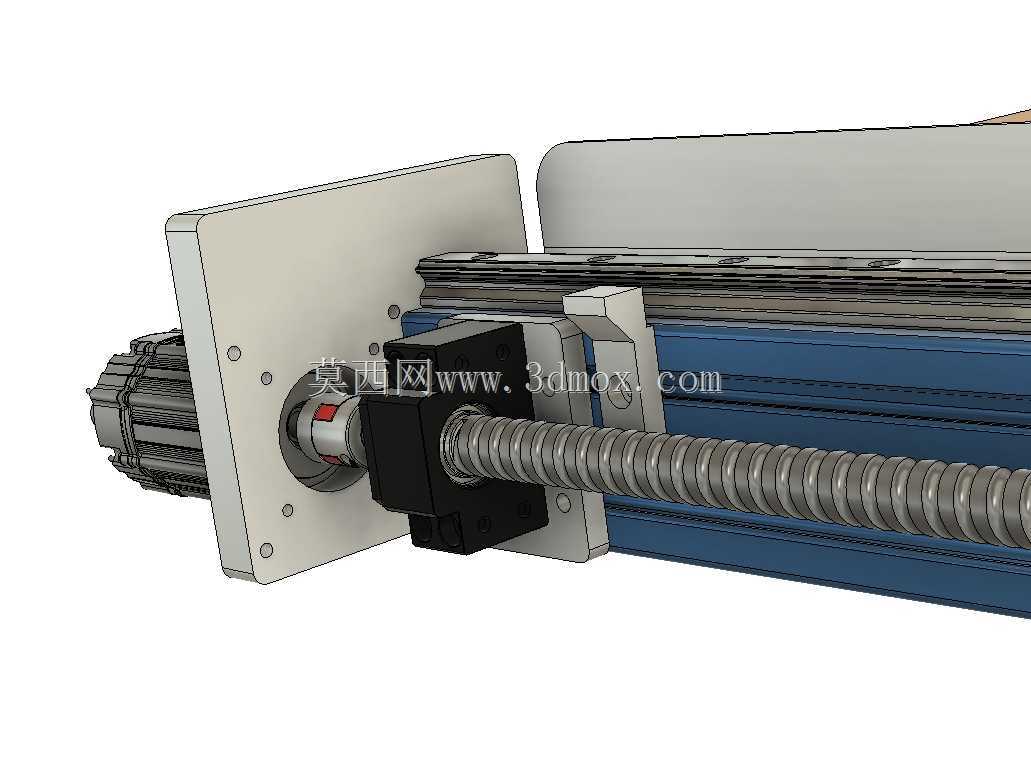

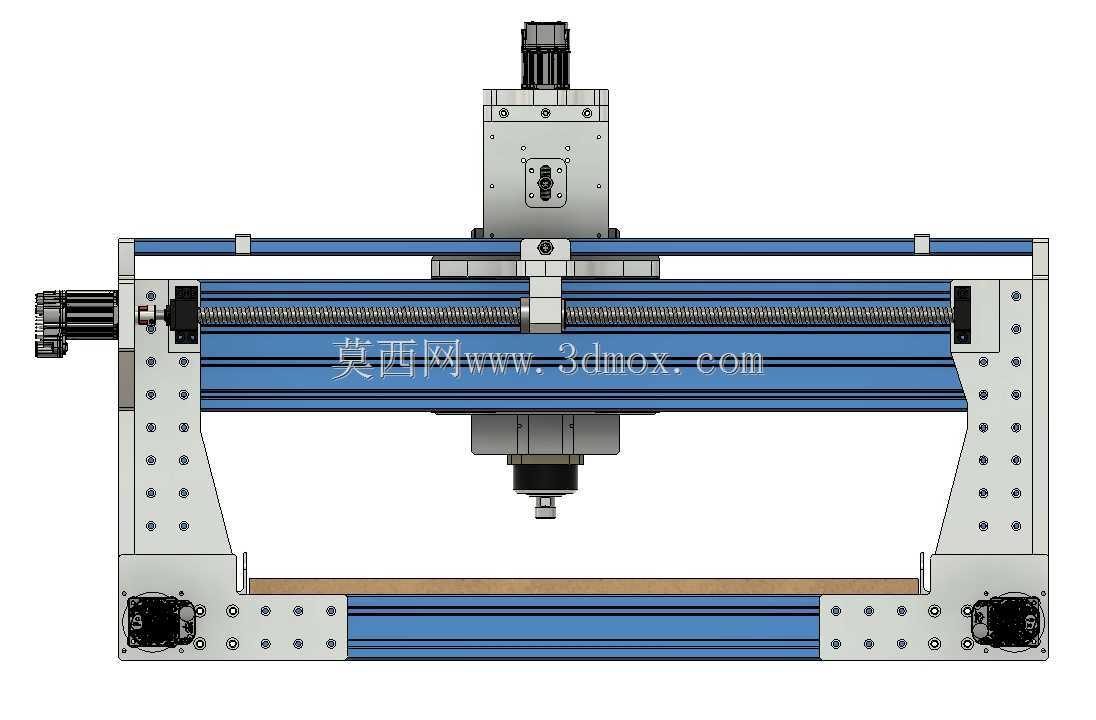

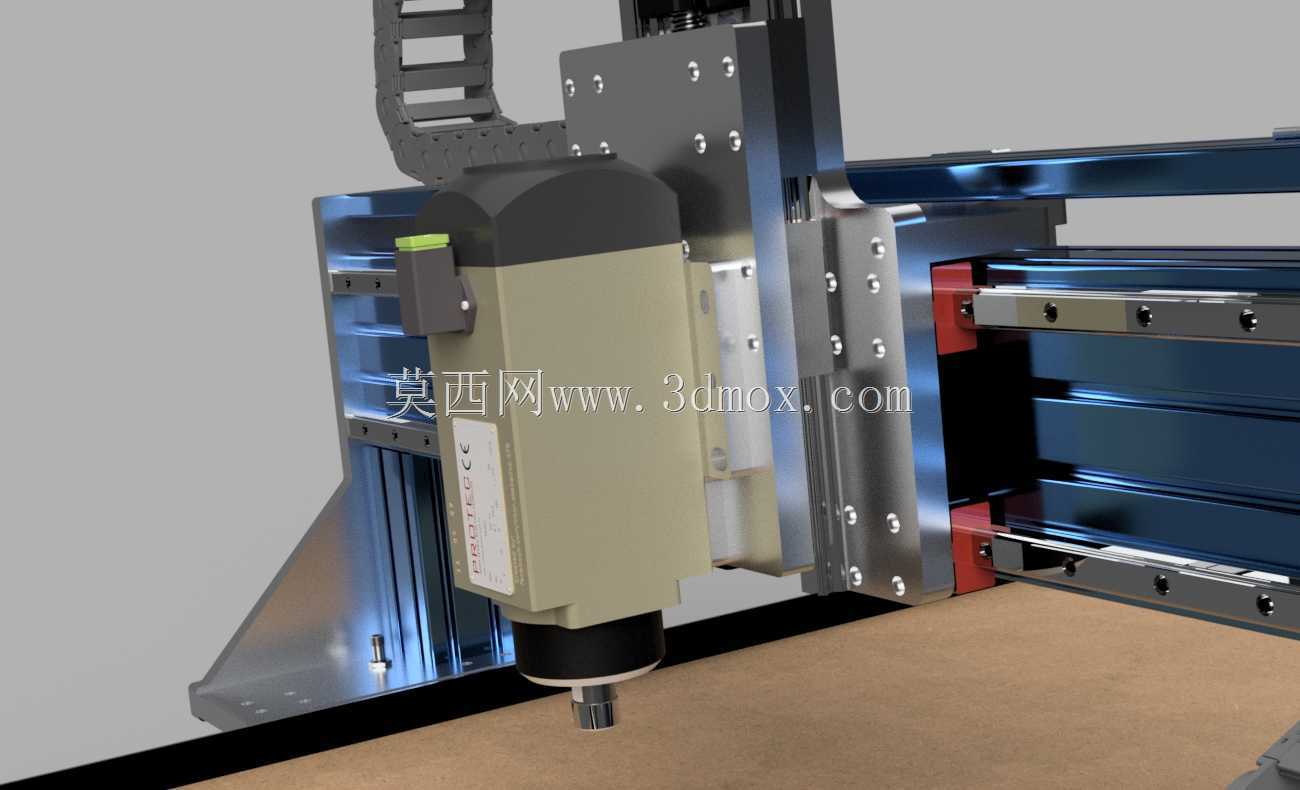

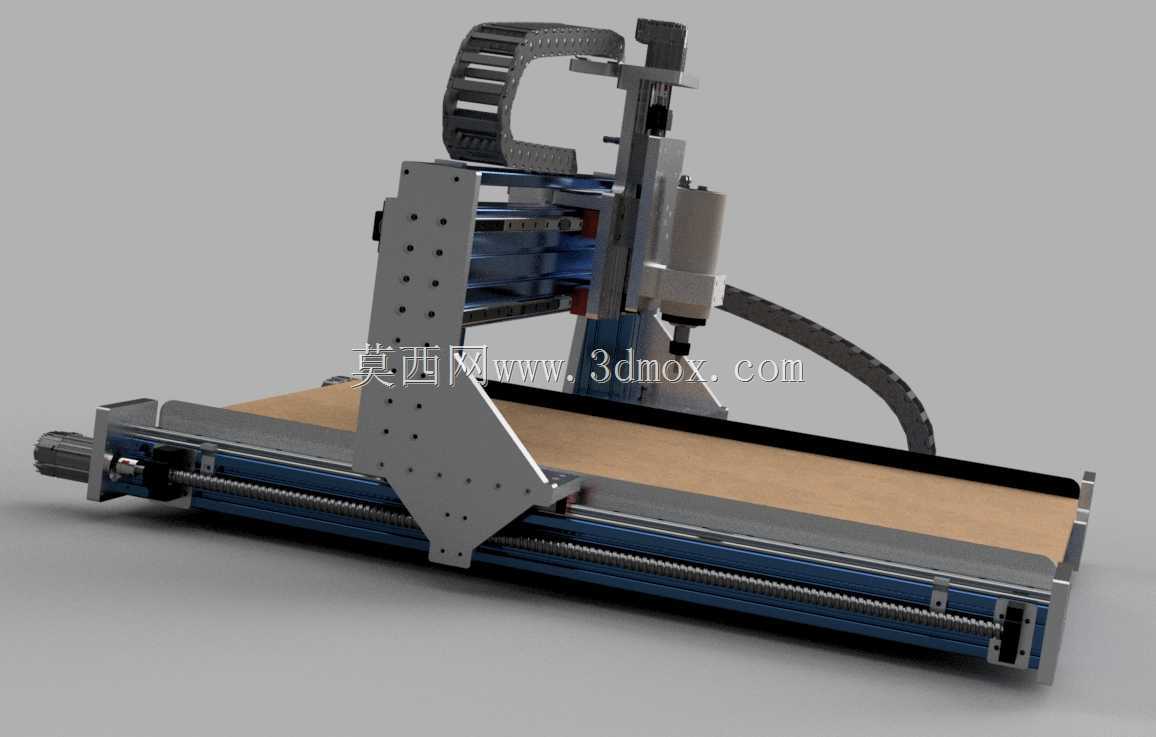

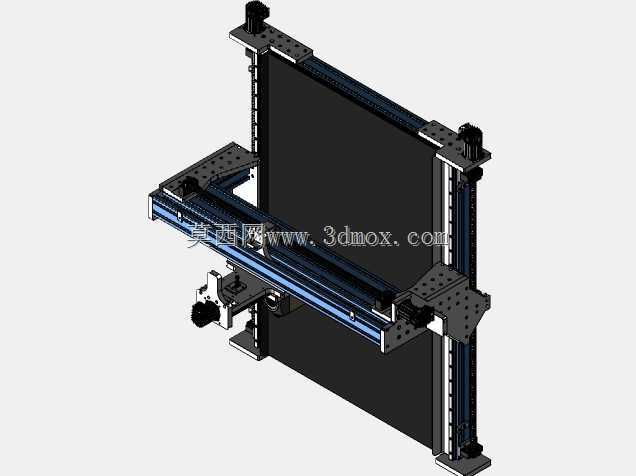

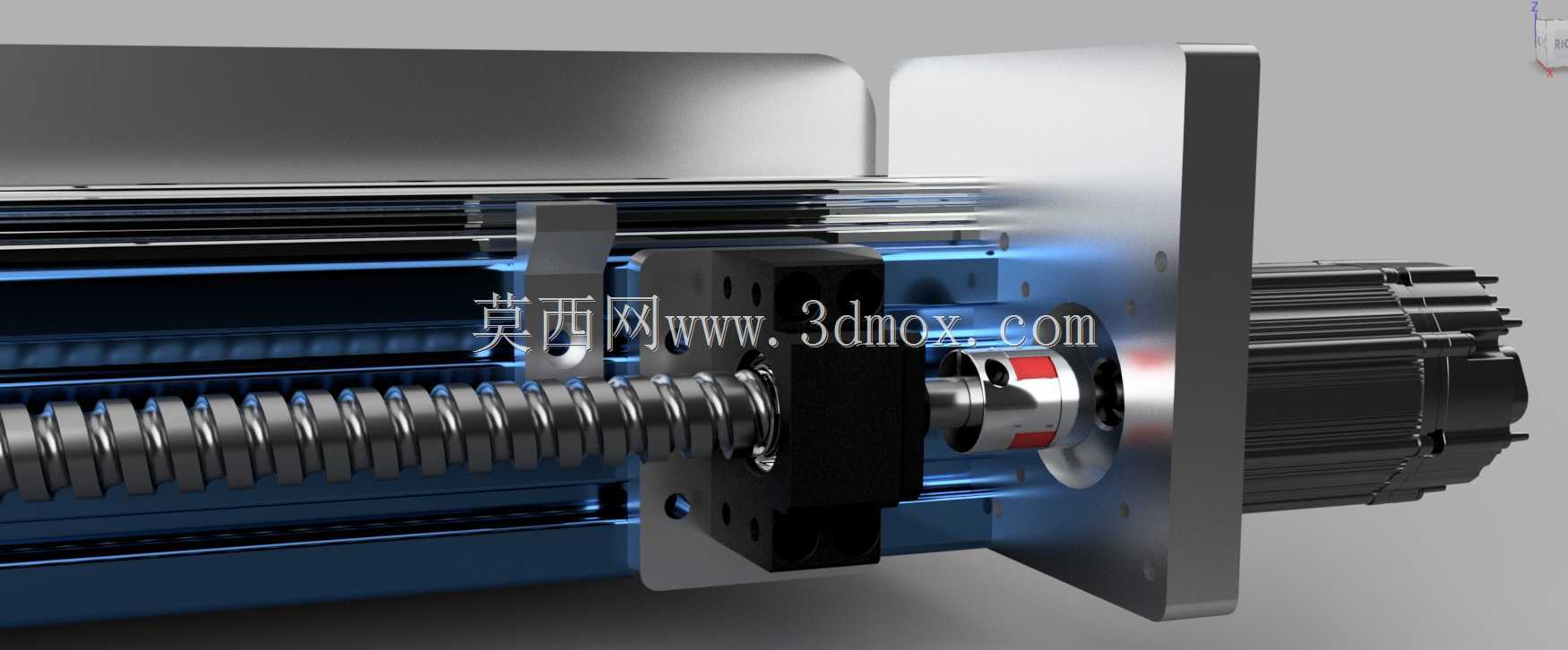

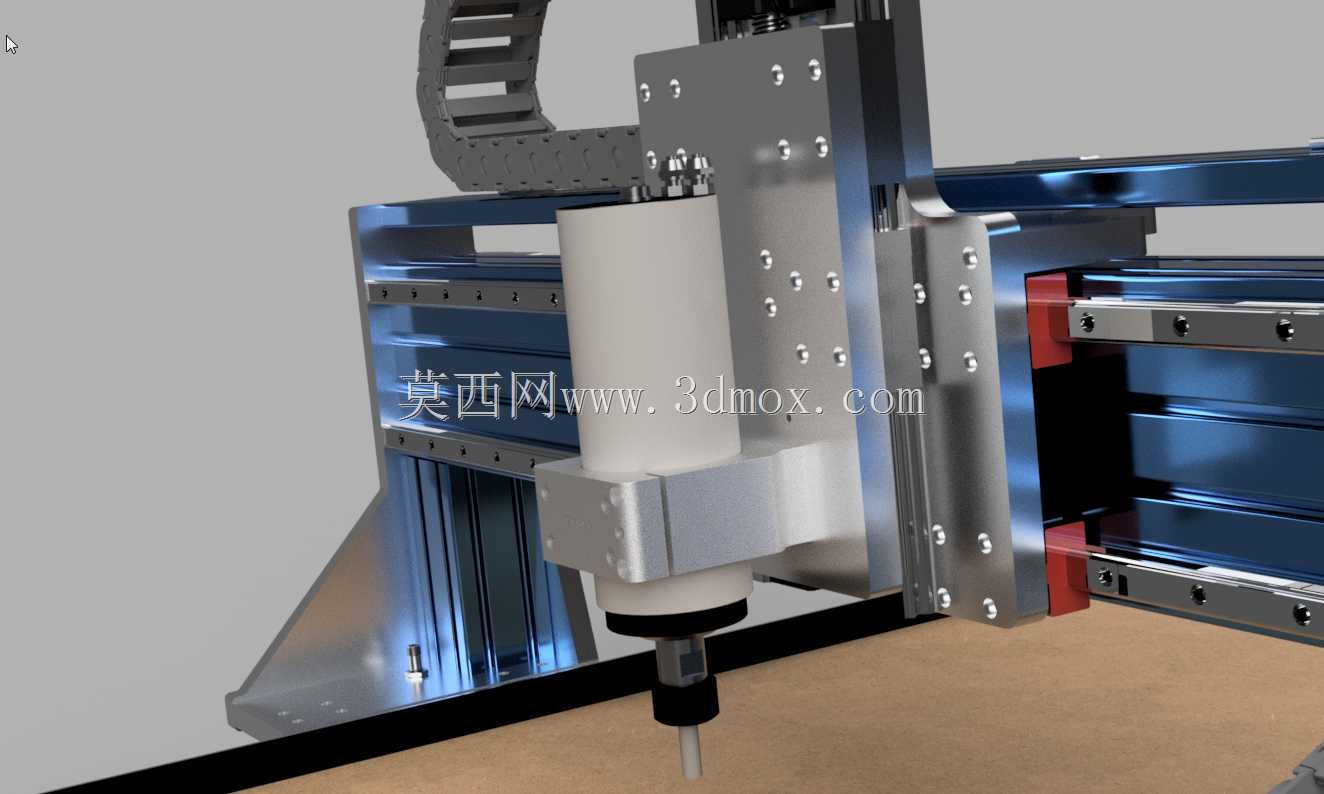

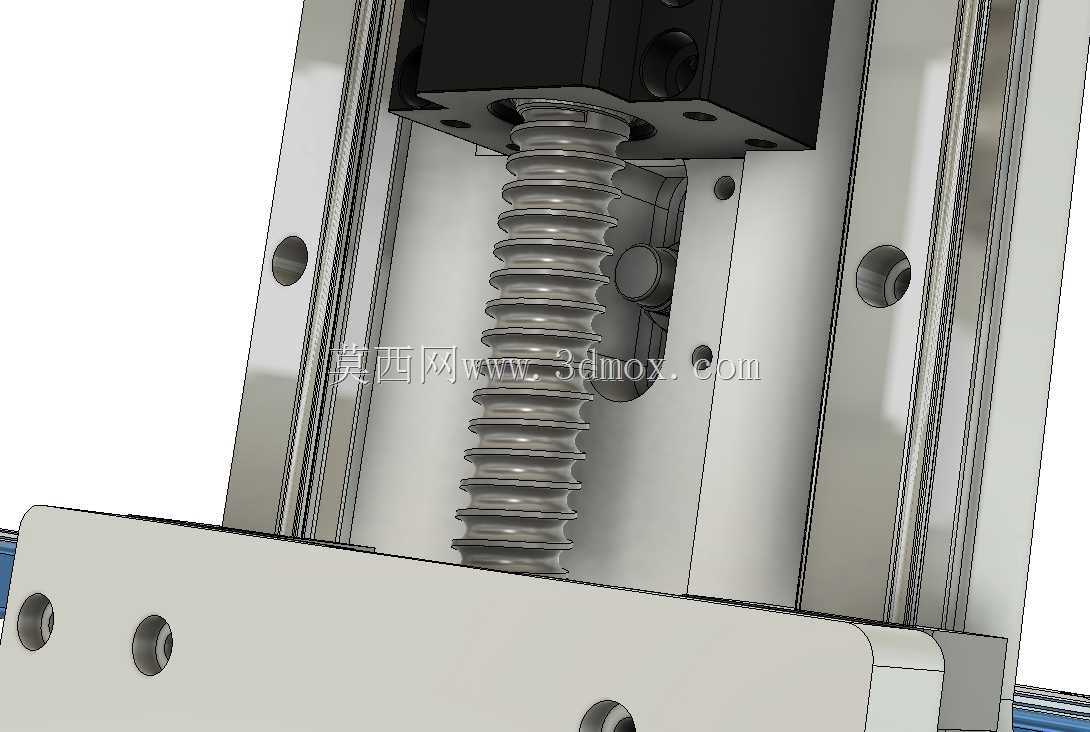

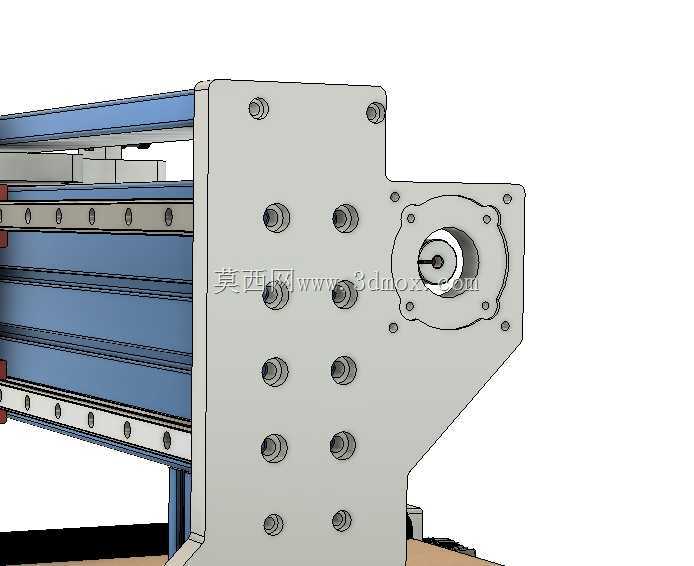

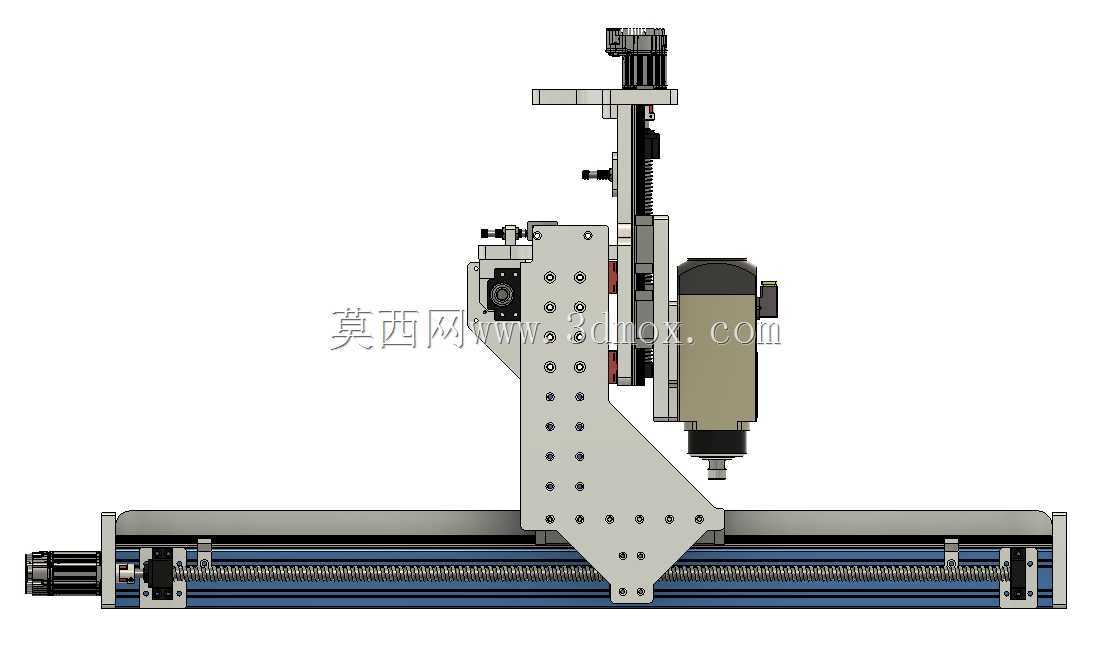

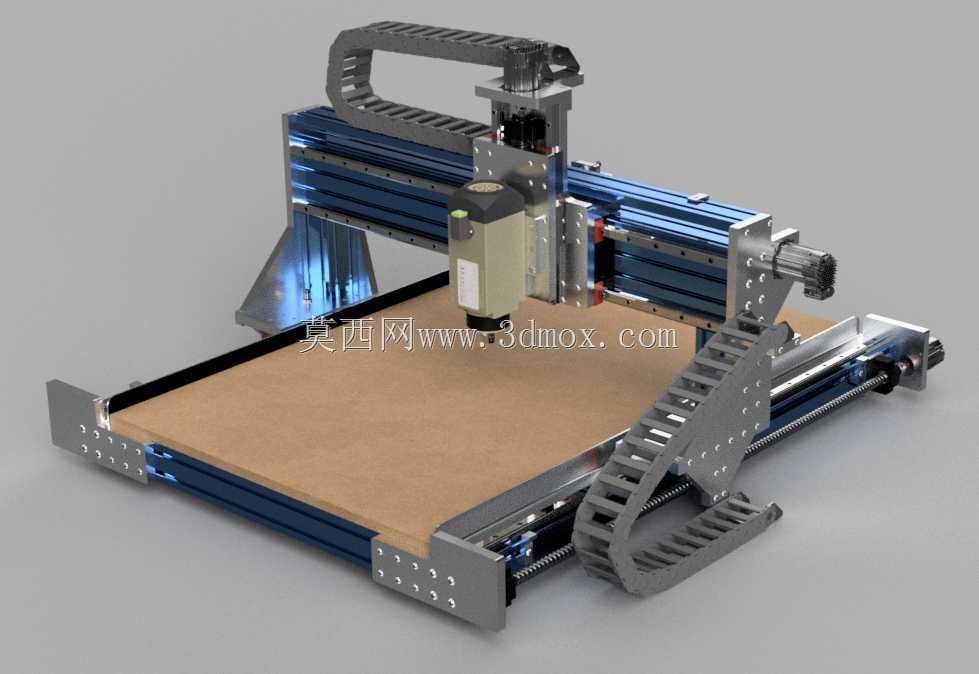

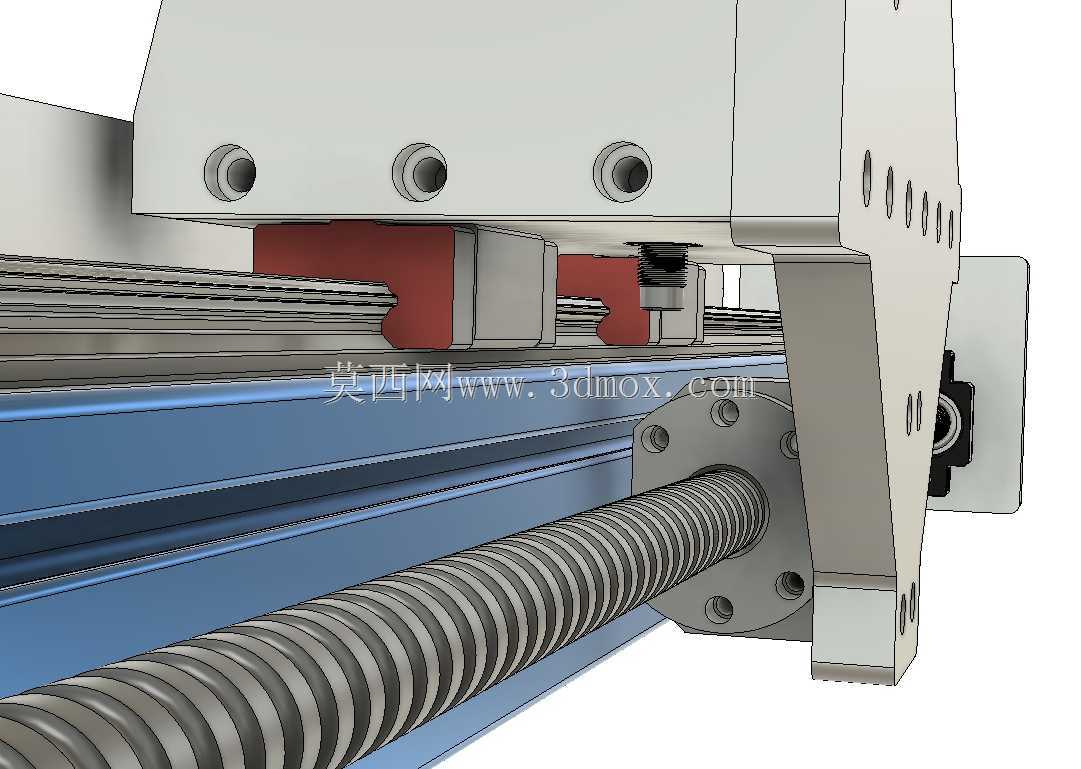

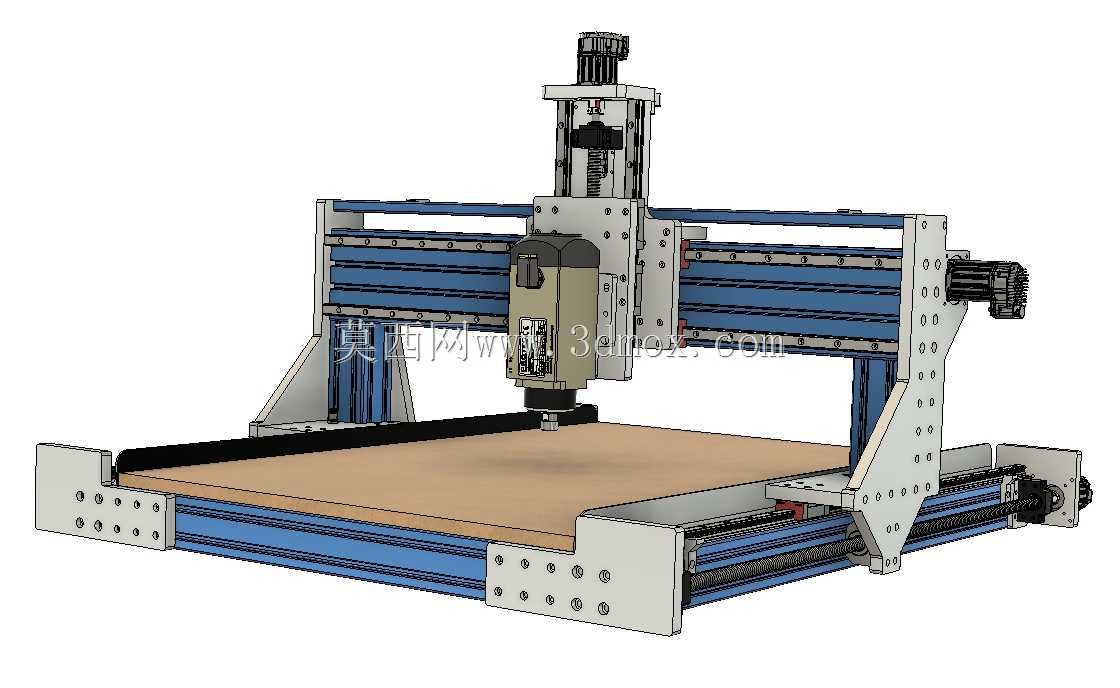

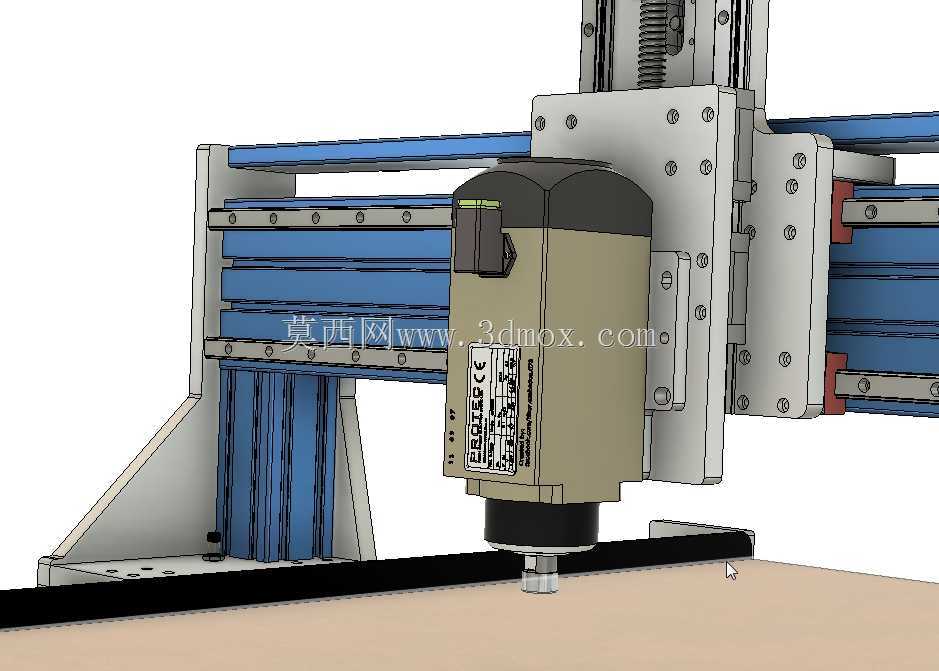

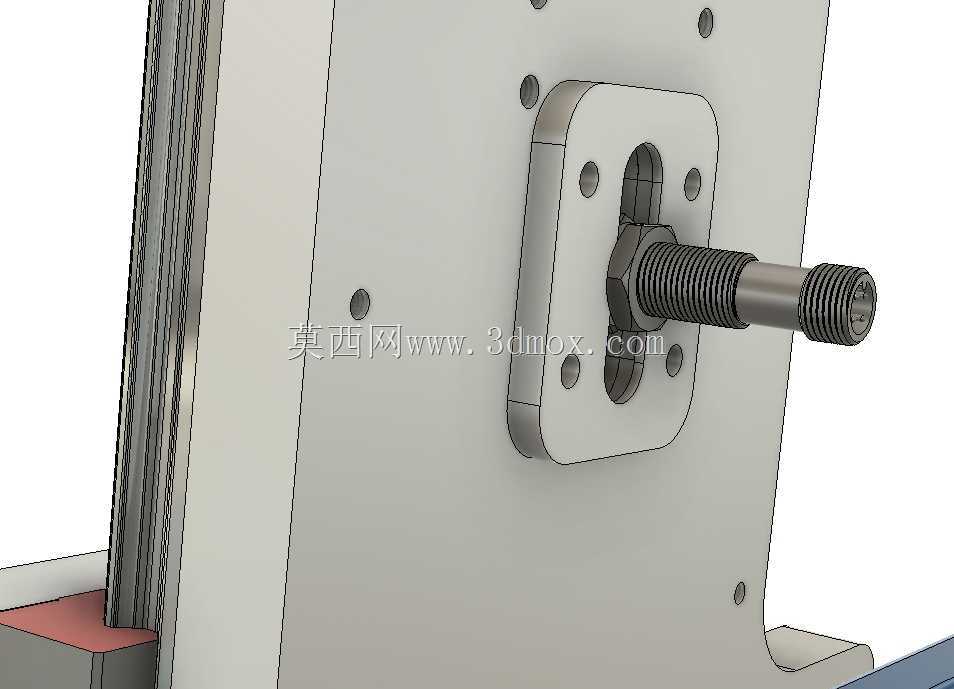

这款参数化数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景，可完成木材、软金属、亚克力、塑料等多种材质的平面雕刻、轮廓切割、浮雕加工、钻孔铣削作业，能够覆盖文创产品制作、非标零件小批量打样、工艺礼品加工、教学演示实操等多元使用需求，适配桌面级安装场景，无需大型工业厂房的空间与地基要求，即可实现稳定的数控加工作业。设备整体采用20毫米规格铝型材搭建主体轨道框架，搭配20毫米滚珠丝杠作为三轴传动核心部件，传动精度高、运行阻力小，能够保障长时间加工过程中的走位精度与重复定位一致性。设计阶段采用全参数化的重构思路，将X、Y、Z三个轴向的滚珠丝杠长度设置为可调整参数，使用者只需修改对应参数即可快速调整设备的整体加工行程，无需逐一改动其余关联零件的尺寸参数，大幅降低了不同加工幅面需求下的改型设计成本，解决了传统DIY数控设备改型需要重新绘制大量关联零件的痛点。设备的主轴部分提供两种适配方案，分别为2.2Kw水冷型主轴与2.2Kw风冷方型主轴，水冷主轴适配长时间连续高负载加工场景，风冷主轴则简化了配套水路安装流程，更适合空间紧凑、作业时长灵活的使用场景，主轴安装采用标准80mm支架，具备良好的配件通用性，后期维护更换成本更低。设备集成了电缆管理拖链结构，将三轴的动力线缆、信号线缆全部收纳于拖链内部，避免设备运行过程中线缆出现拉扯、磨损、干涉问题，同时加装了三轴硬限位开关，能够在设备运行到行程边界时触发停机保护，防止超程撞机造成的机械结构损坏与加工事故。设备可兼容NEMA23与NEMA34尺寸的步进电机或伺服电机，安装位无需额外加装适配器或调整垫片，使用者可根据自身的预算、加工精度要求、负载需求灵活选配驱动部件，适配不同层级的搭建需求。设备的加工台面采用平整耐磨的板材作为承载基础，能够稳固装夹各类待加工工件，龙门式的结构设计保障了Y轴方向的结构刚性，Z轴滑台搭载主轴可实现垂直方向的精准进给，整体结构紧凑，安装边界适配常规工作台面摆放，无需额外定制专用安装基座，即可快速完成组装调试投入使用，无论是个人爱好者自行组装使用，还是小型工坊用于小批量生产加工，都能提供稳定可靠的加工性能。
