车顶板连续滚压成型加工设备结构设计

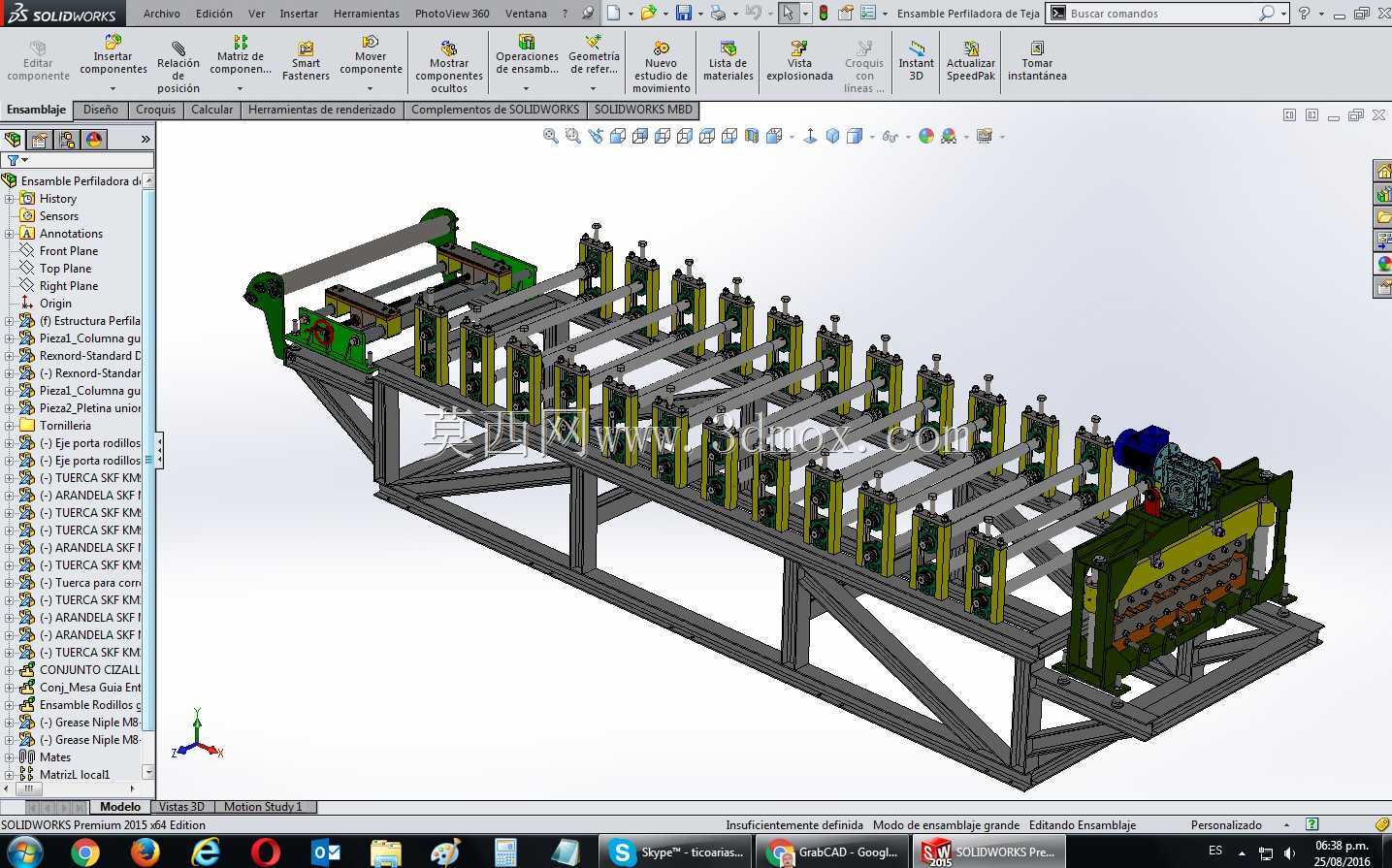

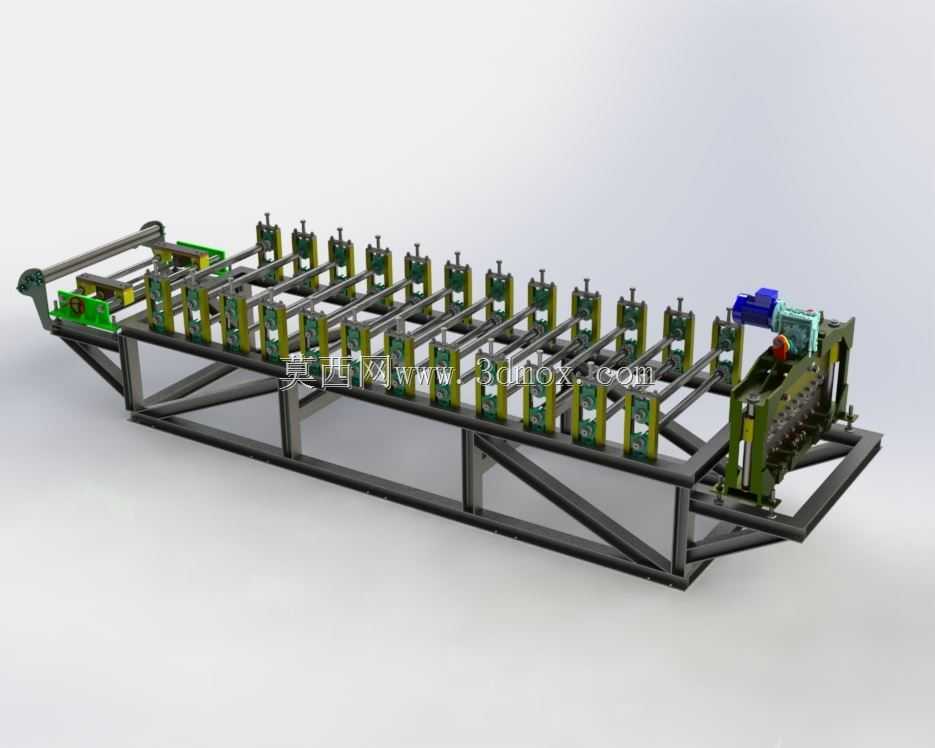

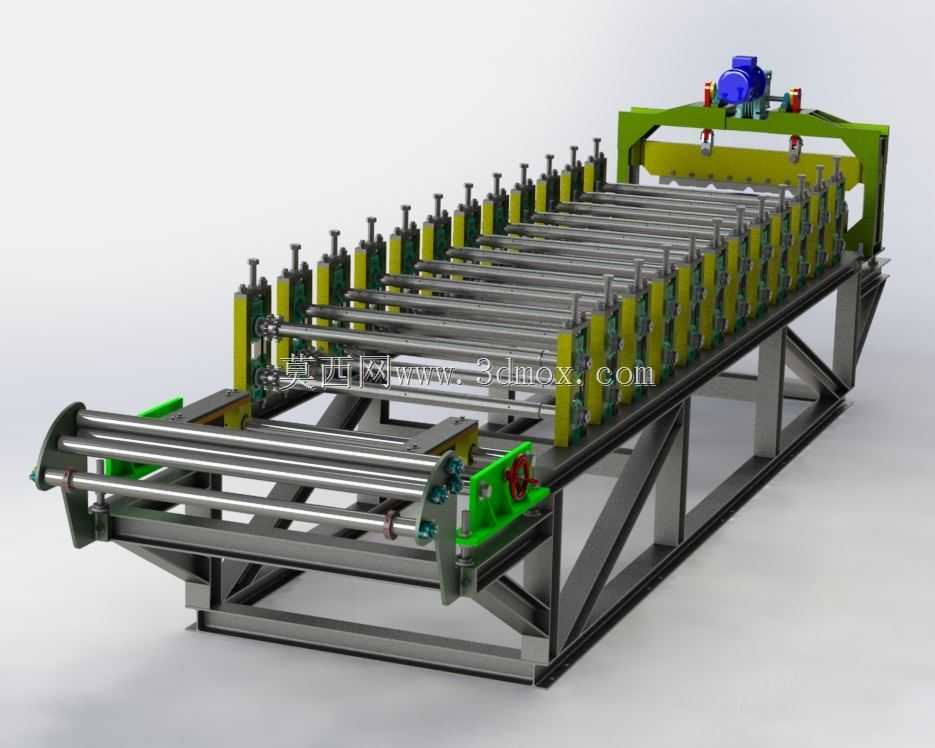

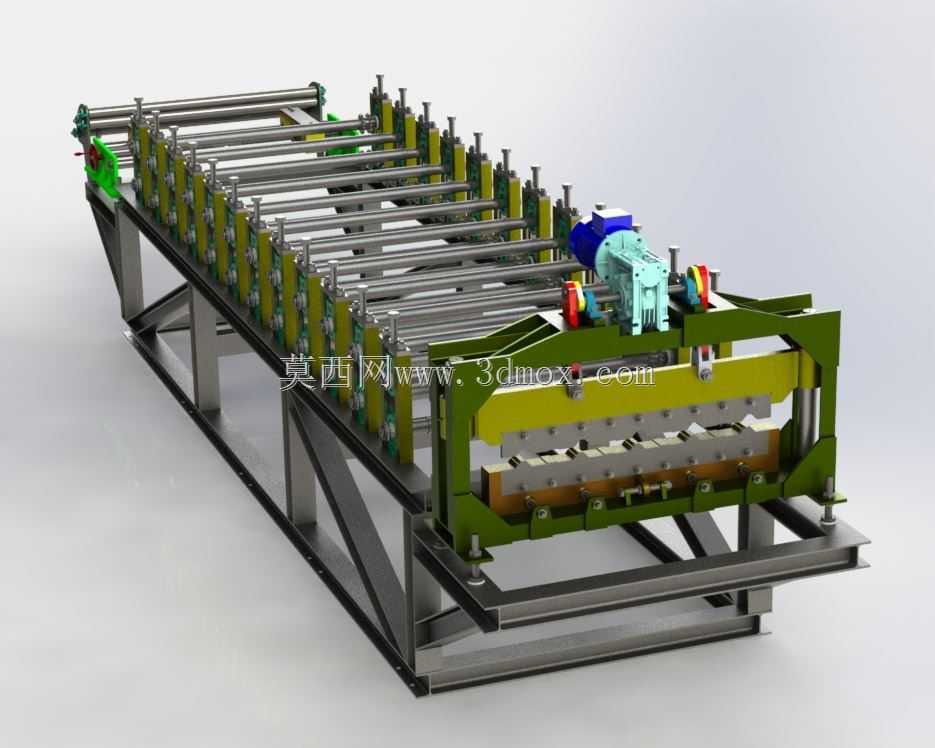

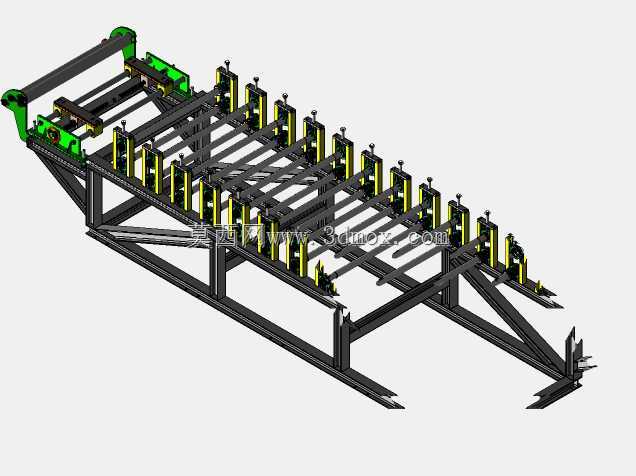

该设备主要应用于商用车、乘用车车身覆盖件加工生产场景，针对金属薄板类车顶板部件的连续冷弯成型工序设计，可适配镀锌板、冷轧板等多种常用车身板材的加工需求，是汽车零部件冲压焊装产线前端的核心成型加工单元，能够替代多道次分步冲压工序，实现长尺寸车顶板构件的一次连续成型加工，有效减少板材多次定位带来的形位误差，提升成品构件的尺寸一致性与成型精度。设备整体采用长条形卧式布局，进料端设置多组平行托辊组成的进料导向平台，可承托大尺寸金属板材平稳送入成型工位，避免板材进料过程中出现下垂、偏移问题；核心成型段沿进料方向依次排布多组成型辊组，每组辊组对应车顶板截面的一个成型角度，通过逐道次的渐进式弯曲，将平直金属板带连续辊压成设计所需的车顶板横截面形状，辊组采用上下对辊搭配侧立辊的结构形式，可同时约束板材的横向与纵向变形，防止成型过程中出现板材起皱、边部波浪等成型缺陷；设备末端设置定长切断与出料承托结构，可按照生产需求将连续成型的板件裁切为指定长度的成品车顶板构件，裁切工位配备随动压紧机构，保证裁切过程中板件不会出现移位变形。在设计思路上，该设备整体采用模块化机架设计，底部为型钢焊接成型的整体式桁架机架，具备足够的结构刚性，可承受辊压成型过程中的持续交变载荷，避免长期运行出现机架变形影响成型精度；每组成型辊组都配备独立的高度与间隙调节结构，可根据不同厚度、不同截面规格的车顶板加工需求快速调整辊缝参数，适配多规格产品的柔性生产需求；驱动端采用集中传动搭配分动箱的动力传递结构，保证所有成型辊组的线速度保持一致，避免各辊组之间出现速度差拉扯板材，造成板件表面拉伤或尺寸超差。从安装边界来看，设备整体沿进料方向的长度适配常规车顶板的最大加工长度，宽度方向预留足够的辊组调节与维护操作空间，高度方向符合车间常规设备安装的净高要求，进料端可对接开卷、校平设备组成完整的板材连续加工产线，出料端可直接衔接码垛或后续焊接工位，无需额外增设复杂的中转输送结构，能够顺畅融入现有汽车零部件加工的产线布局。设备的成型辊采用耐磨合金钢材质加工，表面做硬化处理，长期运行磨损量小，可保证长时间批量生产过程中的成型精度稳定性，辊组的安装基准面经过精密机加工，保证各辊组的平行度与同轴度符合设计要求，减少成型过程中的内应力残留，提升成品车顶板的结构强度与尺寸稳定性。
