手动齿轮驱动立式压装作业装置

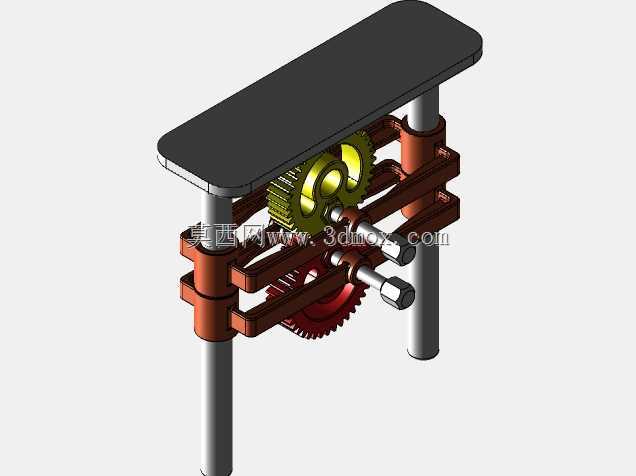

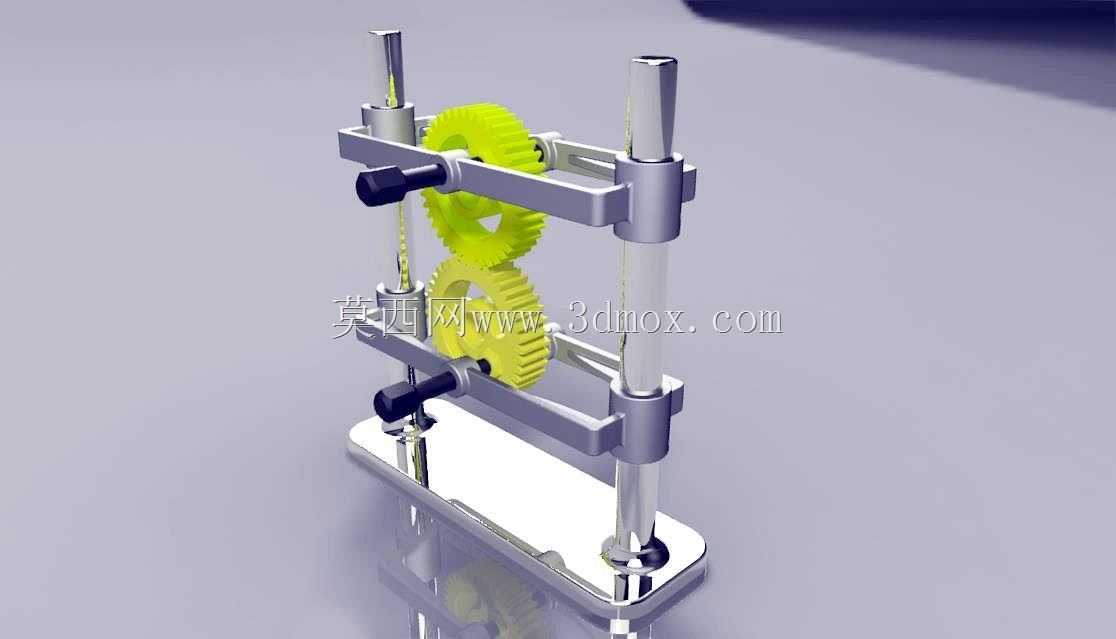

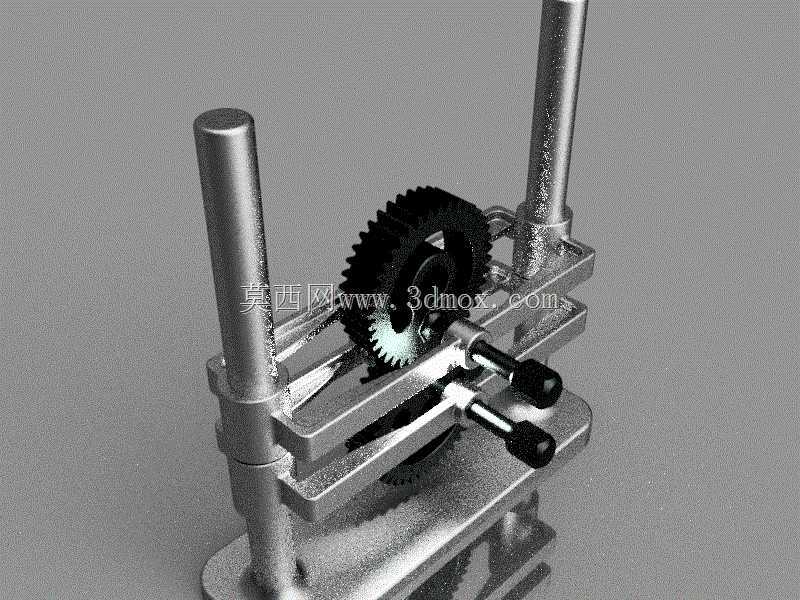

这款手动齿轮驱动的立式压装装置，主要面向小型零部件装配、维修作业场景设计，常见于五金加工小作坊、设备维修站点、教学实训车间以及小型五金制品生产线的压合工位，可完成小型轴承压装、销钉压入、薄金属片校平、小尺寸零件铆接、塑胶件压合等多种轻载施压作业，无需外接电源气源即可独立完成操作，对作业场地的配套条件要求极低，适合无动力配套的零散作业场景使用。装置采用双导柱立式框架结构，两根平行的圆柱形导柱作为上下压头的运动导向部件，导向间隙经过合理设计，既保证压头上下运动的顺畅度，又能避免压合过程中出现偏摆歪斜，保证施压方向始终垂直于工作台面，保障压装作业的精度。核心传动部分采用齿轮齿条啮合结构，通过转动外置的操作手柄带动齿轮旋转，齿轮与固定在活动压块上的齿条啮合，将手柄的旋转运动转化为压块的直线上下运动，相比传统螺旋压杆结构，齿轮齿条传动的进给效率更高，空行程移动速度更快，同时可以通过齿轮的减速比放大操作力矩，操作人员仅需施加较小的手柄转动力，即可在压头端获得足够的压合力，适配轻载压装的力度需求。装置底部设置平整的安装基座，基座上预留有标准安装孔位，可通过螺栓将整机固定在工作台面上，避免施压过程中装置出现移位晃动；活动压块与底部工作台之间预留了足够的开口空间，可容纳高度在适配范围内的各类待加工工件，压头端部设计为通用平面结构，也可根据实际作业需求更换不同形状的压头配件，适配不同工件的压合需求。整体结构采用金属材质加工，机架部分具备足够的结构强度，可承受额定范围内的压合力而不出现结构变形，外露的传动部件做了圆滑过渡处理，避免操作过程中出现剐蹭风险，双导柱的对称布局让整机受力更加均匀，长期使用也不易出现导向精度下降的问题，操作手柄采用防滑握柄设计，转动操作时不易打滑，操作人员可通过控制手柄的转动速度灵活调整压头的进给速度，在接触工件前可快速移动压头，接触工件后缓慢转动手柄逐步施加压力，精准控制压合的行程与力度，避免压力过大损坏工件。
