多管组合式旋风除尘分离装置结构设计

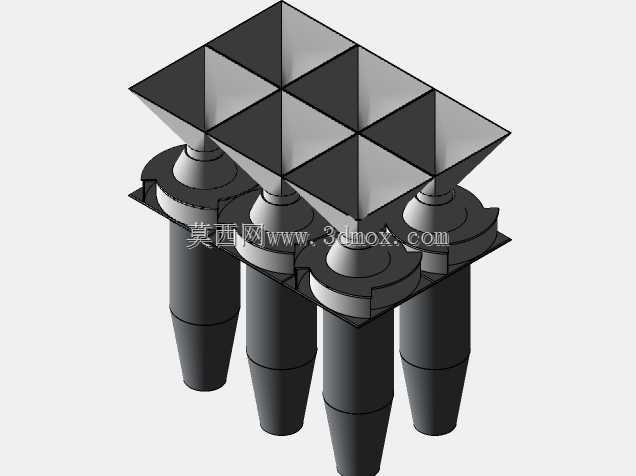

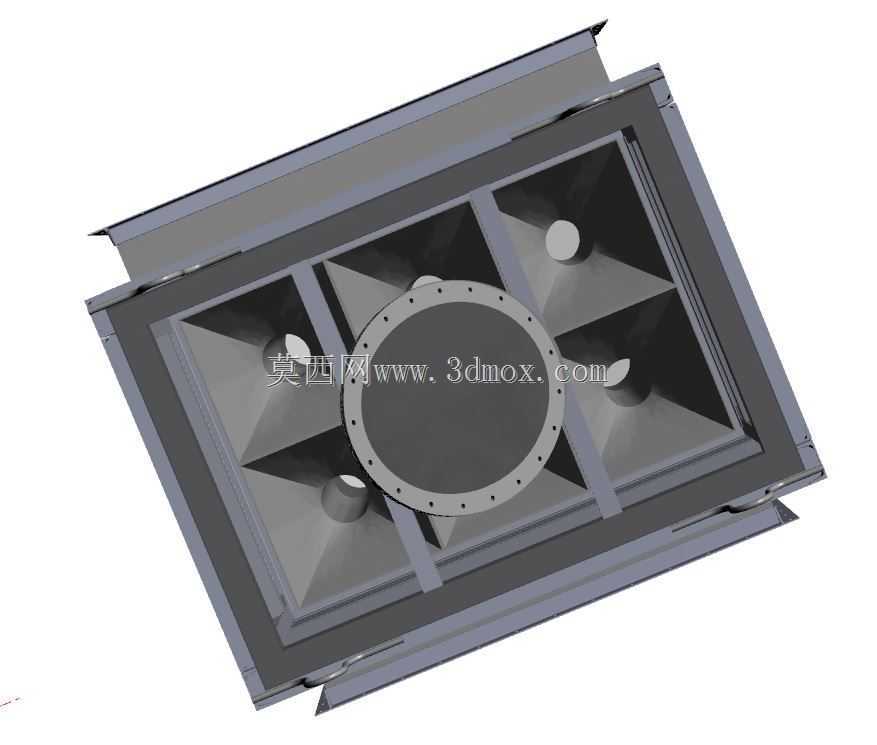

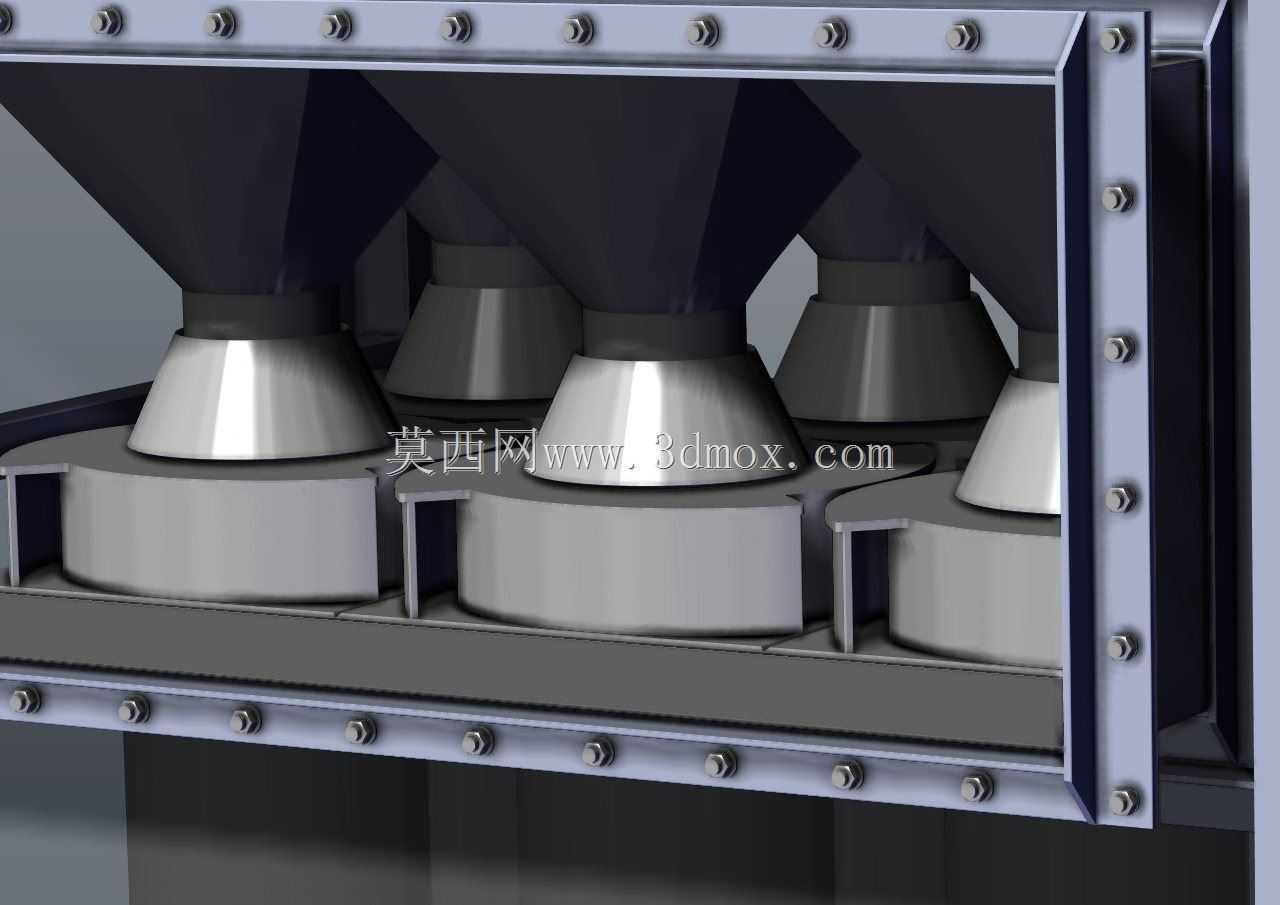

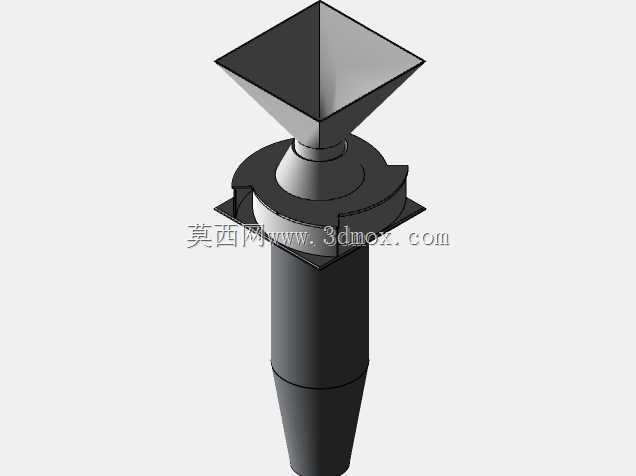

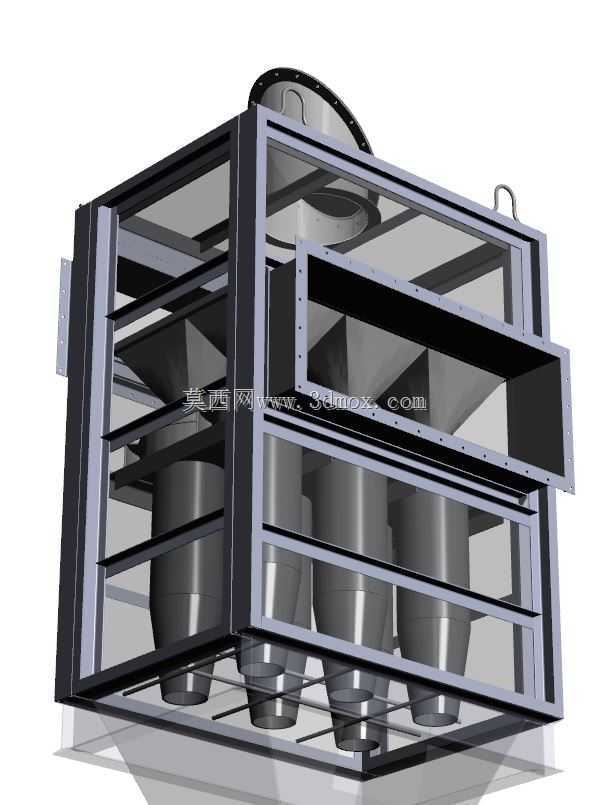

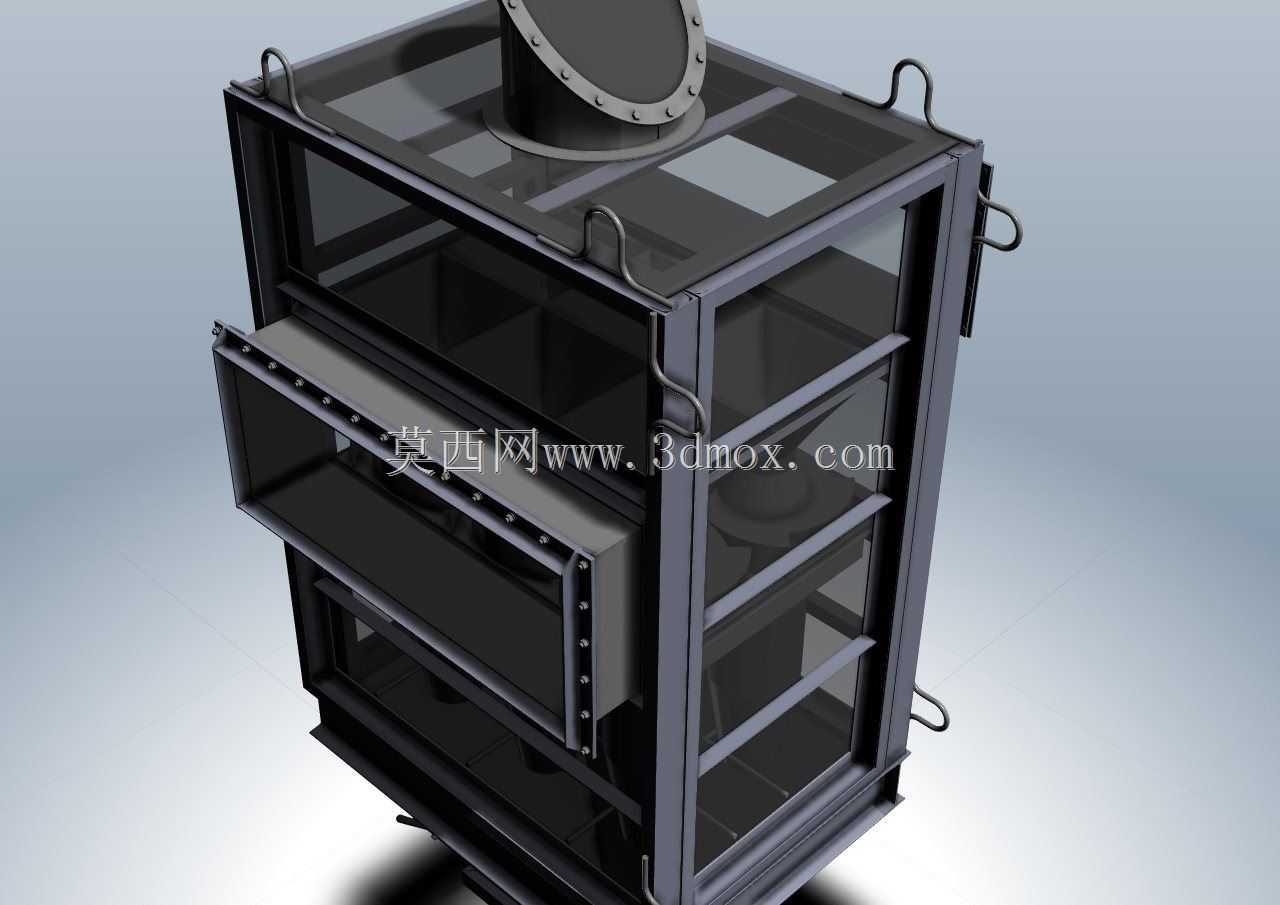

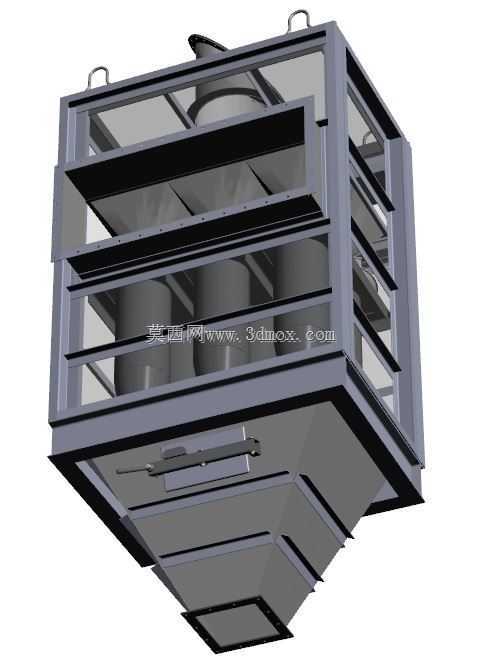

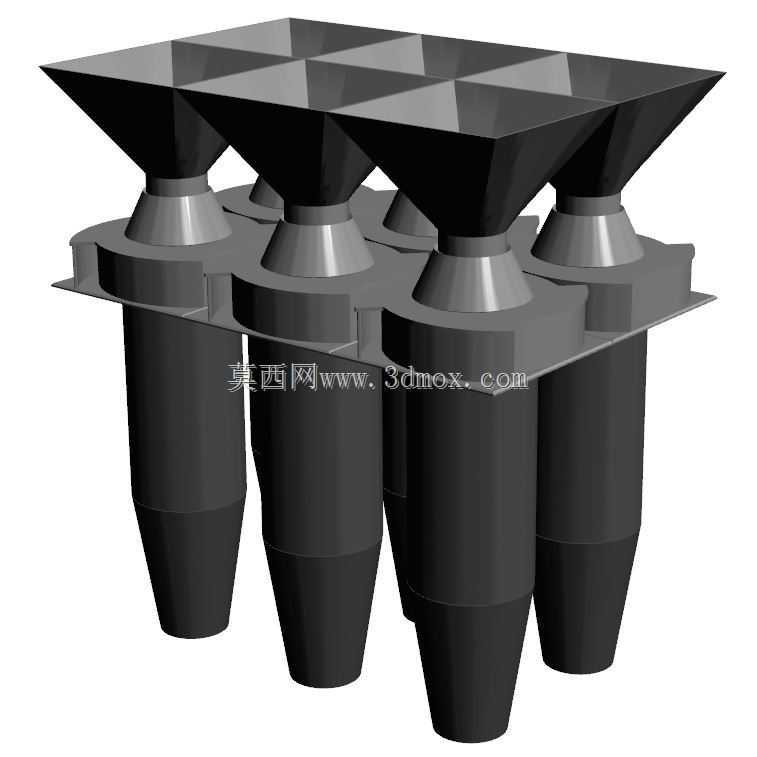

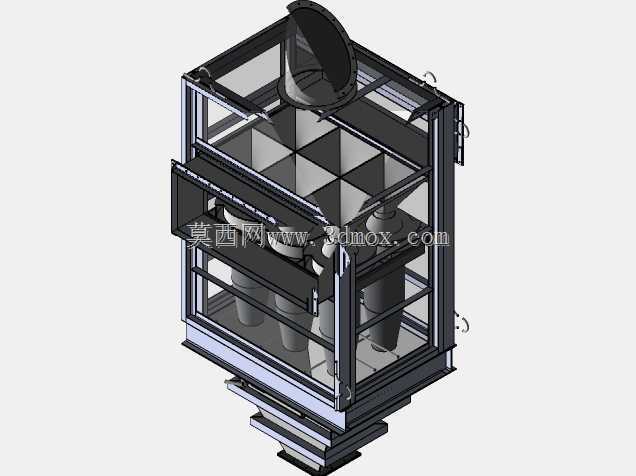

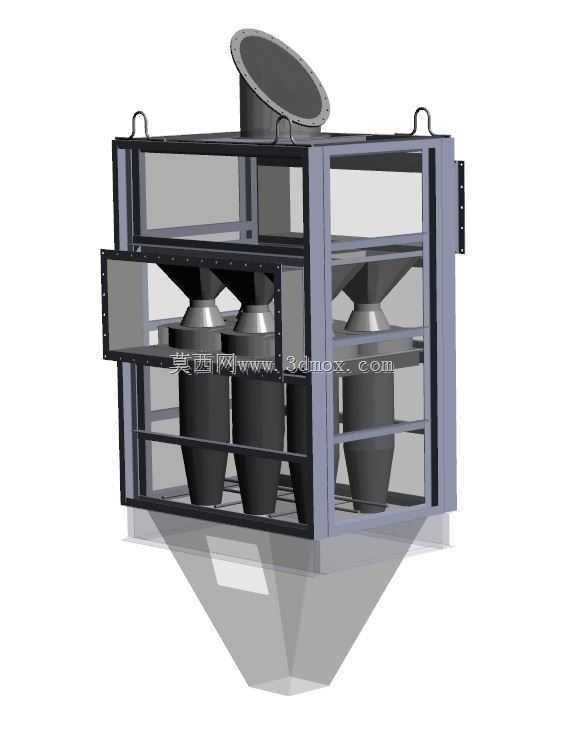

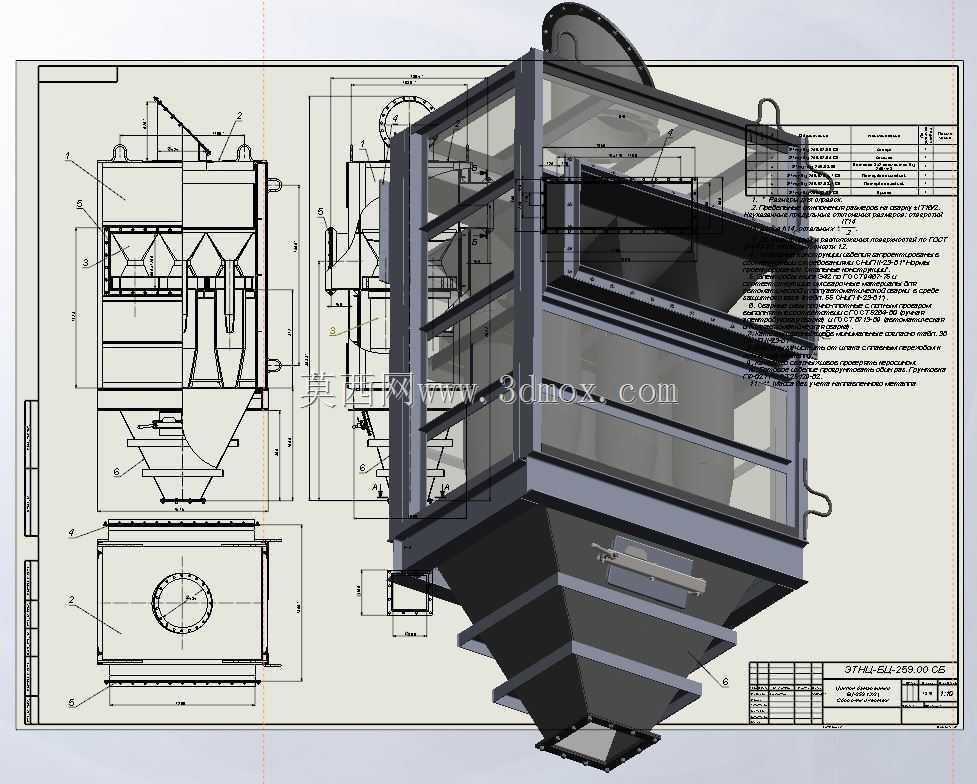

该款多管组合式旋风分离装置，主要面向燃煤供热场景下的烟气除尘需求，适配中小型蒸汽锅炉、热水锅炉的尾部烟气处理工段，可直接布置在引风机前端的烟气通路中，承担烟气内固体飞灰颗粒的预分离职责，降低后续除尘单元的负荷，同时减少飞灰对引风机叶轮的磨损，延长后端环保设备的运维周期。设备整体采用立式模块化集成设计，将多组旋风分离元件统一整合在单个封闭壳体内，顶部设置标准化烟气入口法兰，可直接与锅炉出口烟道对接，下部设置集灰斗用于收集分离出的固体颗粒，侧面预留净气出口与引风机侧烟道连接，整体安装边界规整，无需额外搭建复杂的支撑框架，可直接落地固定在锅炉车间的设备平台上。从功能设计来看，单组旋风元件采用经典的切向进气结构，含尘烟气进入元件后沿内壁形成高速旋转流场，在离心力作用下将密度大于气体的飞灰颗粒甩向筒壁，颗粒沿壁面滑落至下部集灰腔，净化后的气体则从中心排气筒向上汇入净气室排出。多管并联的结构设计，在保证单管分离效率的前提下，大幅提升了设备整体的处理风量，可适配不同蒸发量锅炉的烟气量需求，同时避免了大直径单管旋风在处理大风量时分离效率骤降的问题。设备顶部设置有防爆泄压阀，当内部烟气压力出现异常波动时可自动开启泄压，避免可燃粉尘积聚引发的安全风险，壳体侧面设置检修人孔，可在停炉期间进入内部检查旋风元件的磨损情况，更换损坏的单体部件。整体结构采用碳钢焊接成型，内壁做耐磨防腐处理，可耐受400℃以内的高温烟气，对50微米以上的粗颗粒飞灰分离效率可达九成以上，能够有效捕集锅炉燃烧产生的大部分大颗粒飞灰，作为前置除尘单元与布袋除尘、电除尘等精除尘设备配合使用，可大幅降低精除尘单元的过滤负荷，减少滤袋或极板的磨损更换频率，降低整体运维成本。下部集灰斗采用锥形渐缩结构，可保证收集的飞灰顺利滑落至卸灰口，避免灰斗内积灰搭桥，卸灰口可配套连接卸灰阀实现自动排灰，适配连续运行的锅炉生产工况。
