苏尔玛水泥厂核心生产工艺设备布局设计

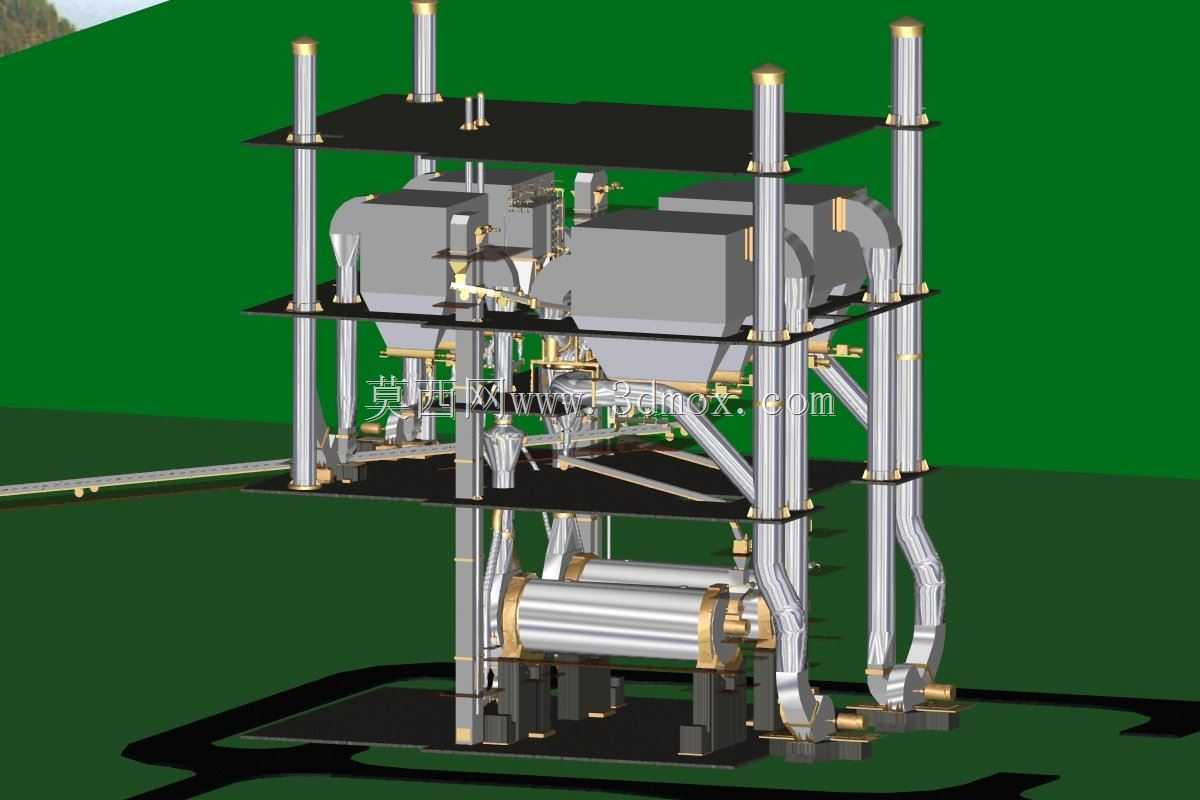

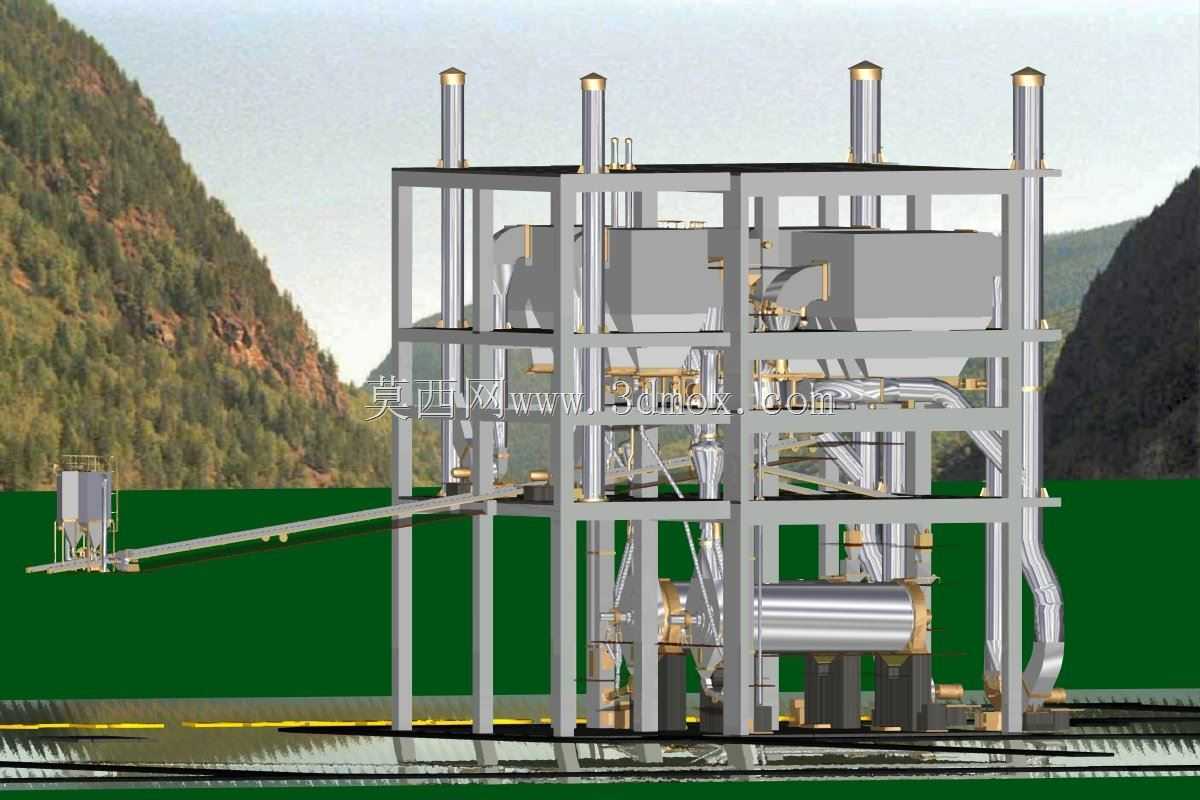

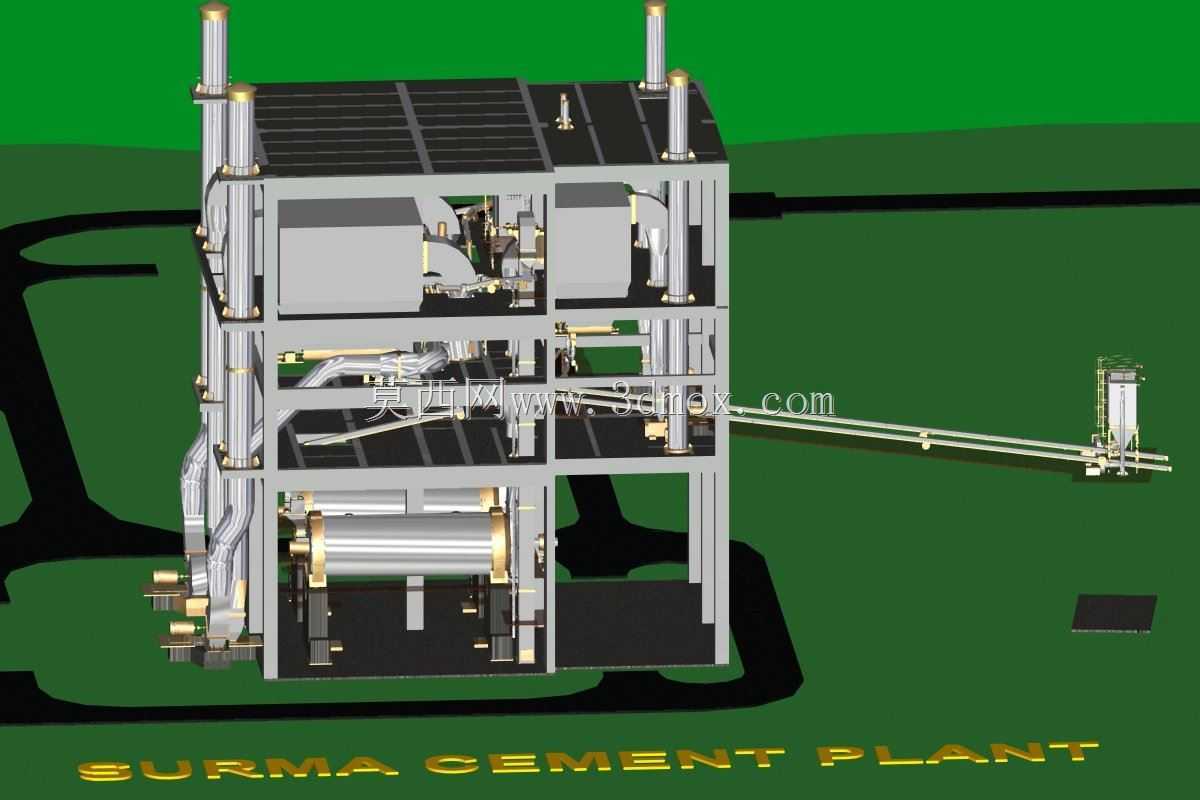

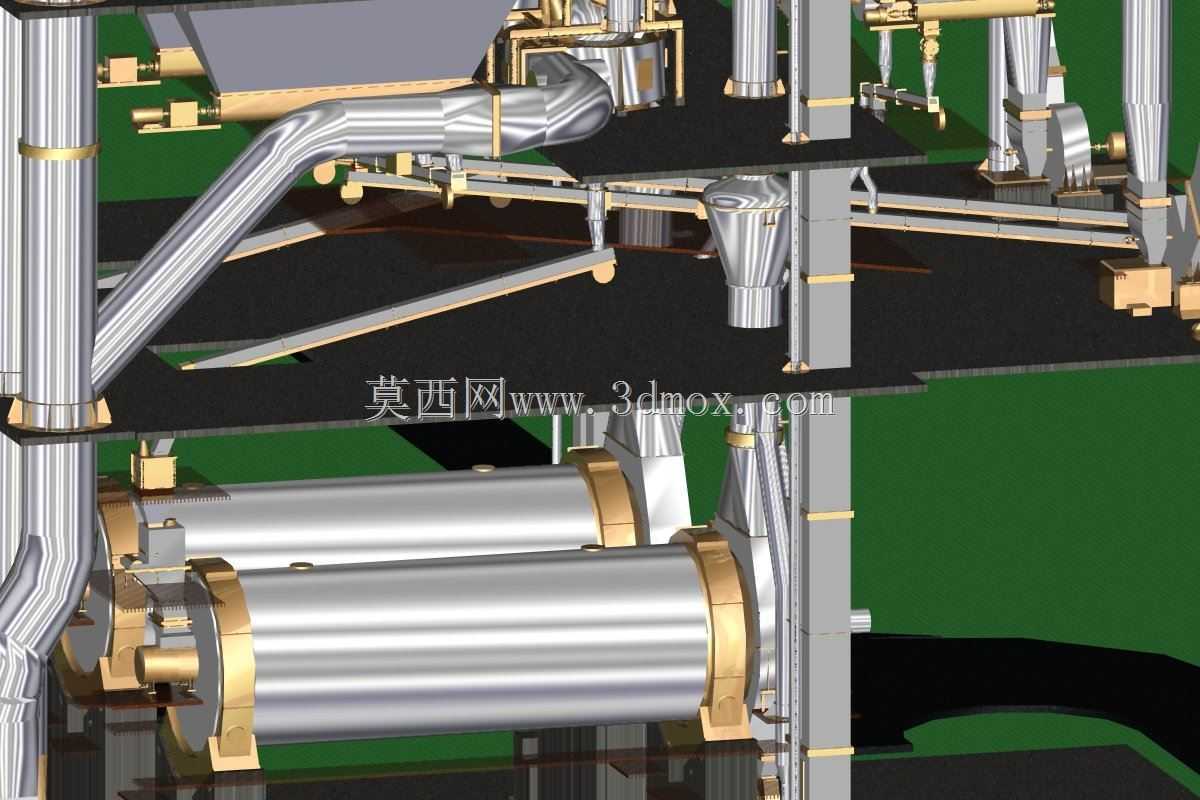

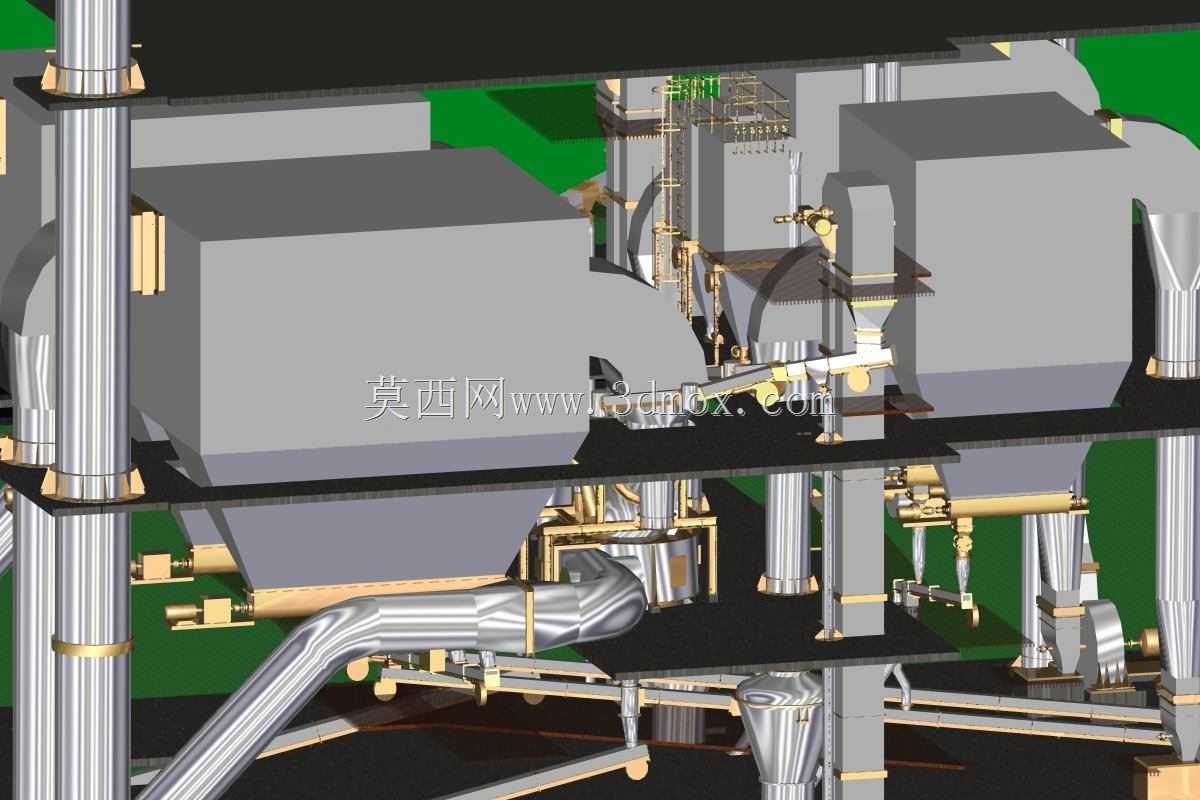

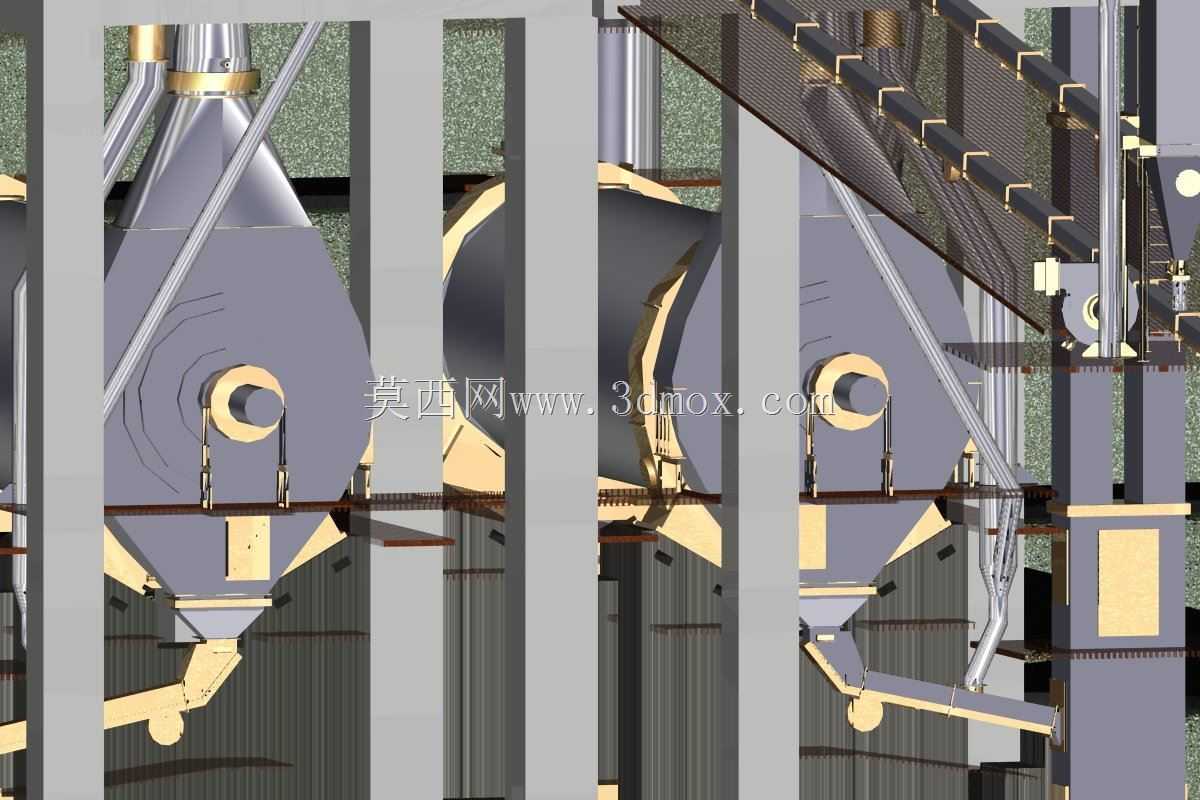

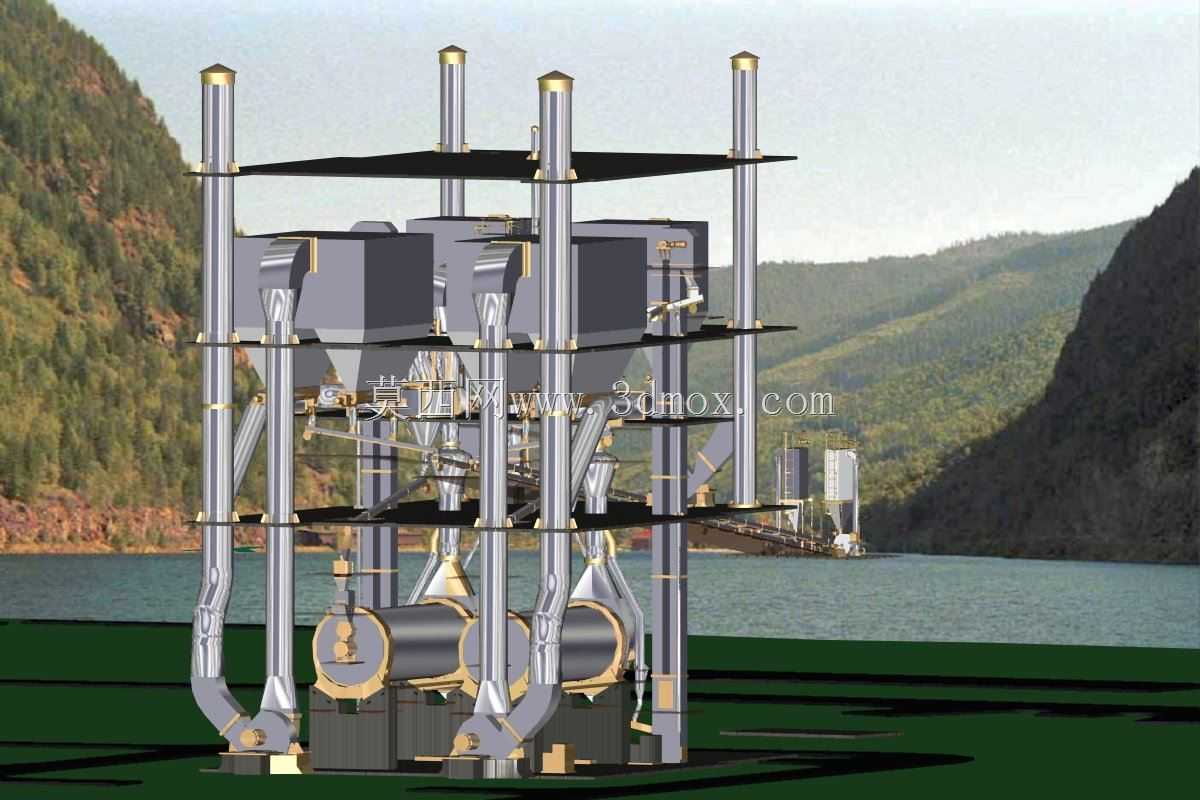

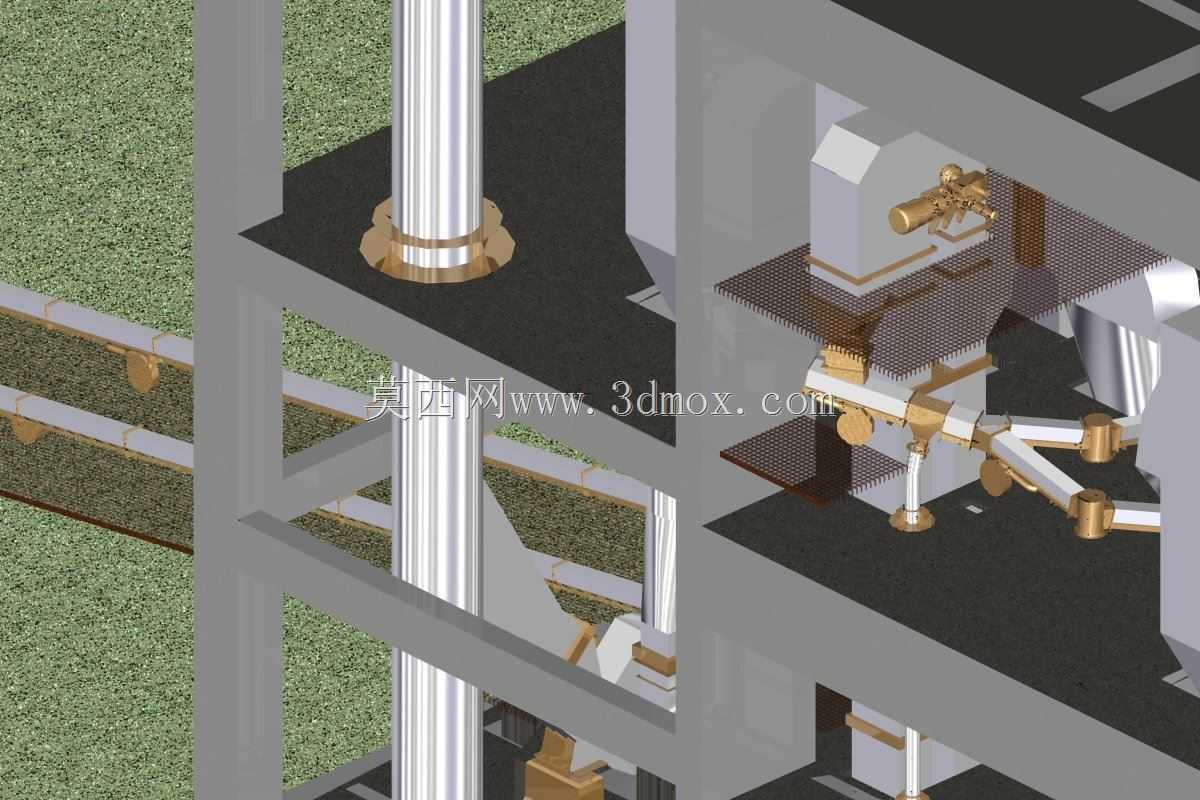

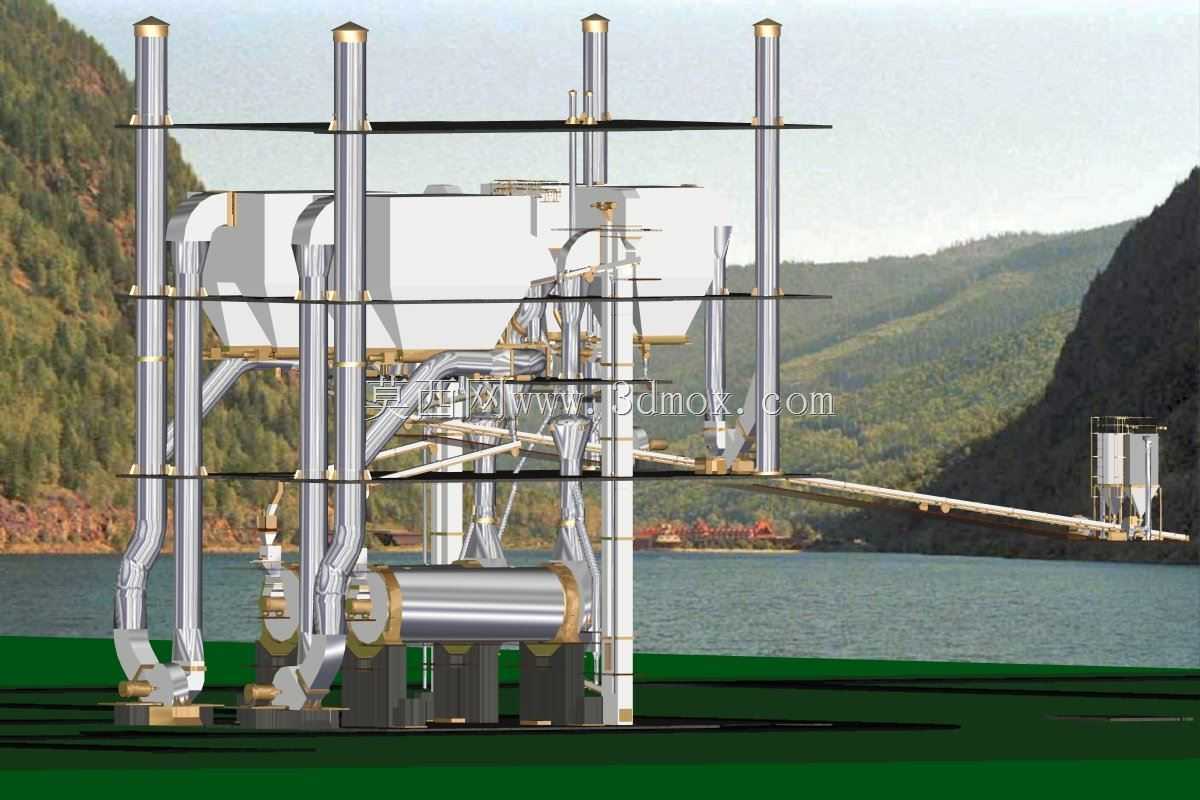

这套三维设计方案聚焦水泥生产熟料粉磨工段的核心作业场景，对应新型干法水泥生产线中从熟料细碎到成品水泥存储前的全流程工艺排布，可直接用于生产线技改方案论证、新线建设前期布局校验、生产运维人员岗前实操培训等场景，覆盖水泥生产中能耗占比最高、设备联动逻辑最复杂的核心工段。整套设计以柱基标高+11.5m为安装基准面，所有设备的安装支座、管线接驳口、检修操作空间均围绕该标高做适配设计，既满足下层物料输送廊道的通行高度要求，也匹配上层工艺管线的敷设坡度规范，避免出现管线倒坡存料、设备检修空间不足的常见设计问题。方案内单条粉磨线配置两台核心水泥磨设备，配套从进料到出料的全链路辅机单元：进料端设置缓冲闸控制熟料下料流量，避免大流量物料冲击磨体造成负载波动；磨体出料端依次衔接空气分离器实现粗细粉分级，不合格粗粉返回磨内二次粉磨，合格细粉随气流进入后续过滤单元；过滤段先通过初级过滤器拦截大粒径粉尘，再接入静电除尘器实现尾气超低排放，完全匹配现行水泥行业大气污染物排放管控要求；除尘后的气流通过高压风机提供整个风路系统的输运动力，系统内配置的底阀、尖头捕集器、空气滑道、分段隔离闸门等组件，分别承担管路截流、异常工况泄压、物料水平输送、工段独立隔离的功能，可实现单台设备停机检修时不影响整条生产线其余工段的连续运行，大幅降低日常运维的停产损失。设计过程中优先考虑生产运维的实际需求，所有设备的检修操作面均预留不小于1.2m的通行操作空间，重设备上方对应厂房梁位预留检修吊点荷载，管线排布避开设备吊装孔与日常巡检通道；不同功能的管线采用差异化的排布逻辑，压缩空气管路沿柱边高位敷设并预留排污口，物料输送斜管严格按照8%的敷设坡度设计避免积料，除尘风管的弯头全部采用大曲率半径结构降低风阻，整套布局既满足工艺生产的效率要求，也兼顾长期运维的便利性与安全性，可帮助工程人员快速校验工艺布局的合理性，提前排查管线碰撞、空间不足等设计隐患。
