离岸油气管道检修带排气口三脚架通道

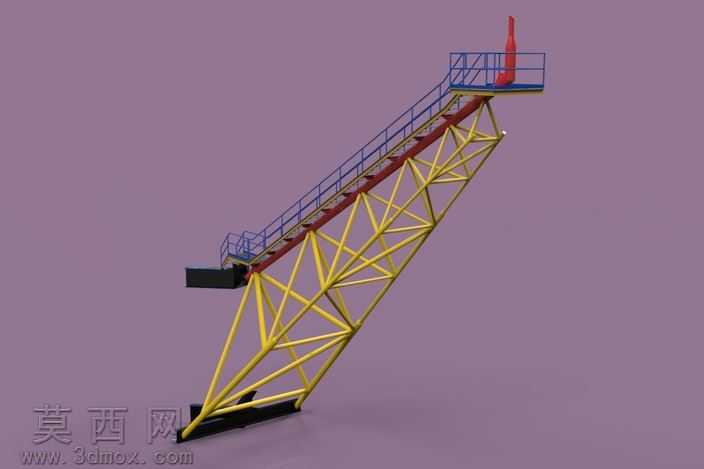

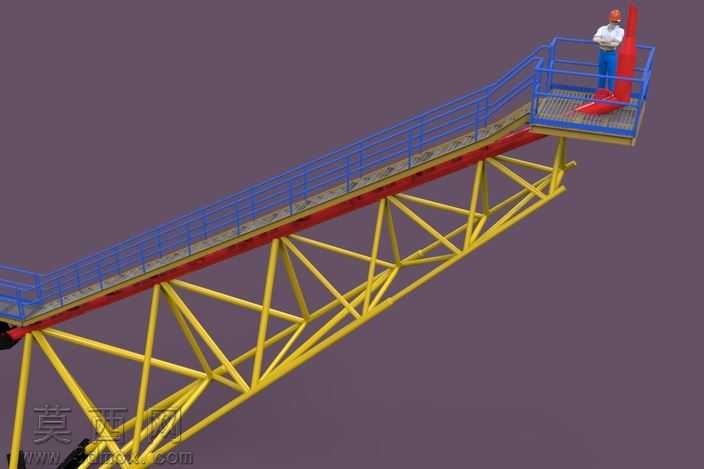

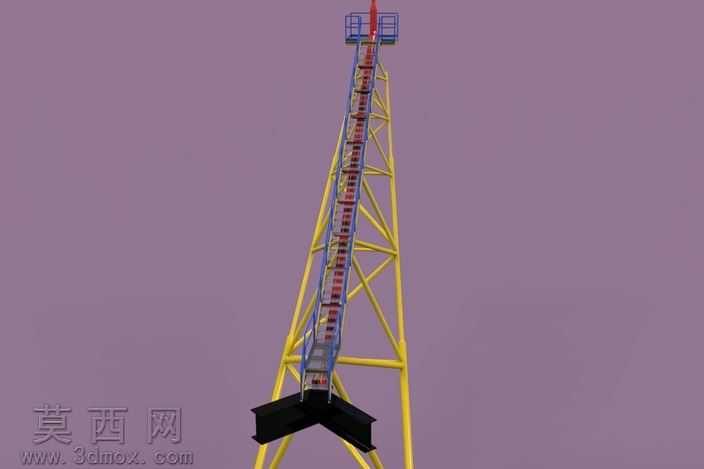

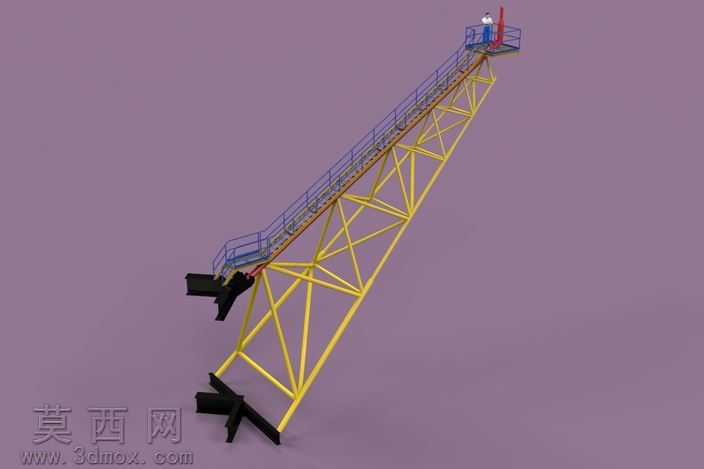

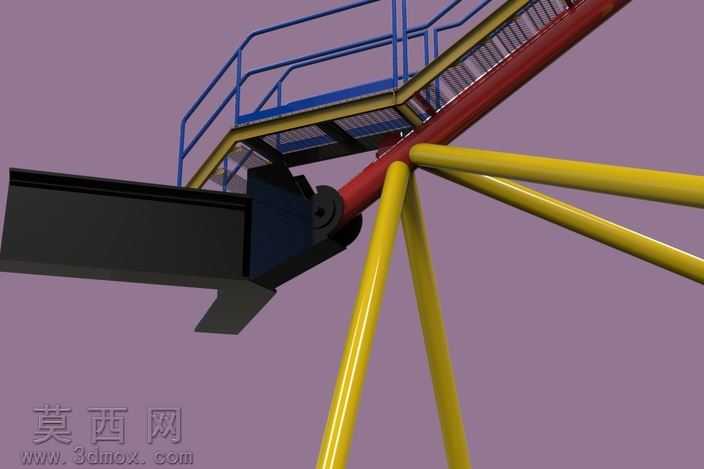

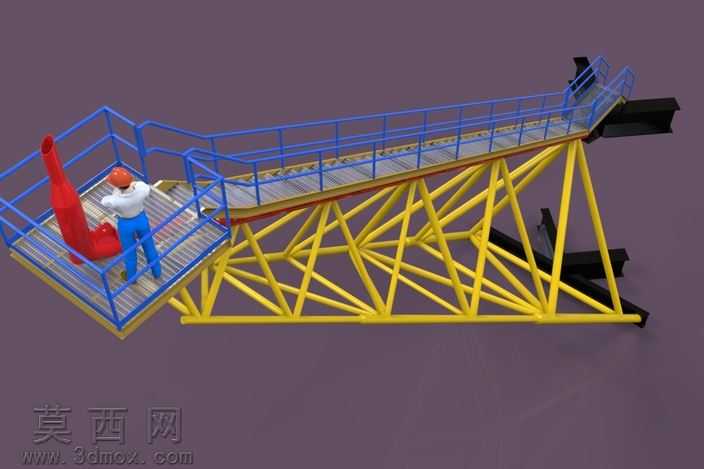

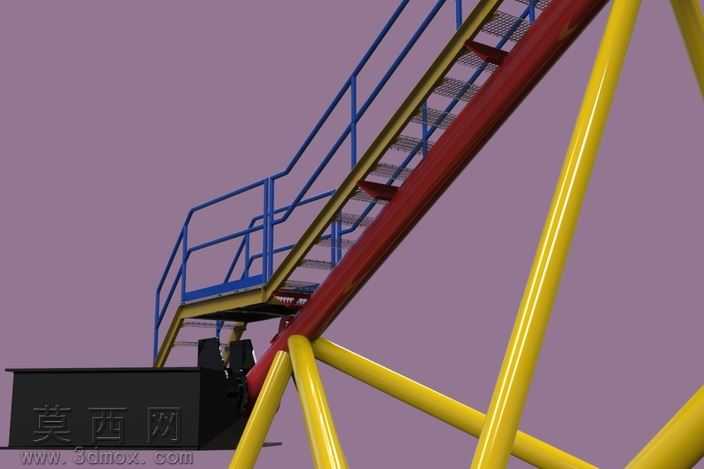

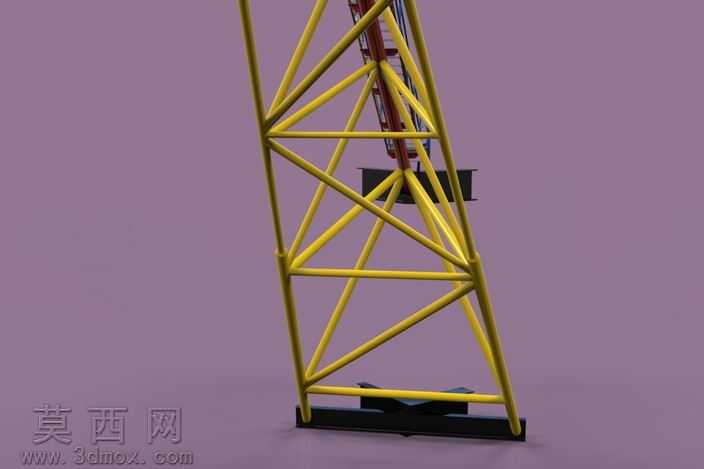

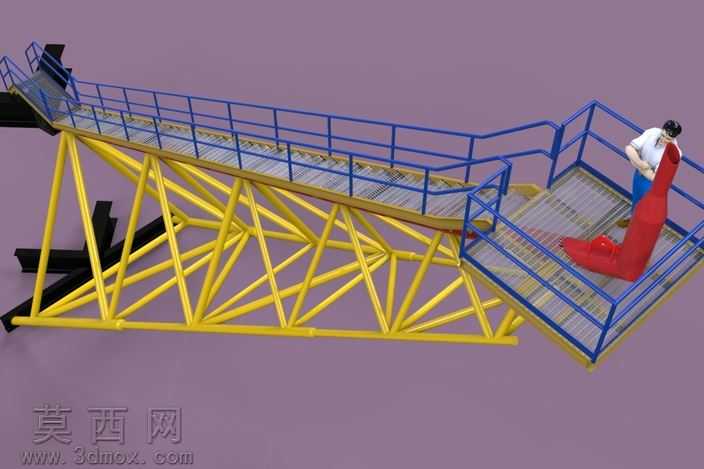

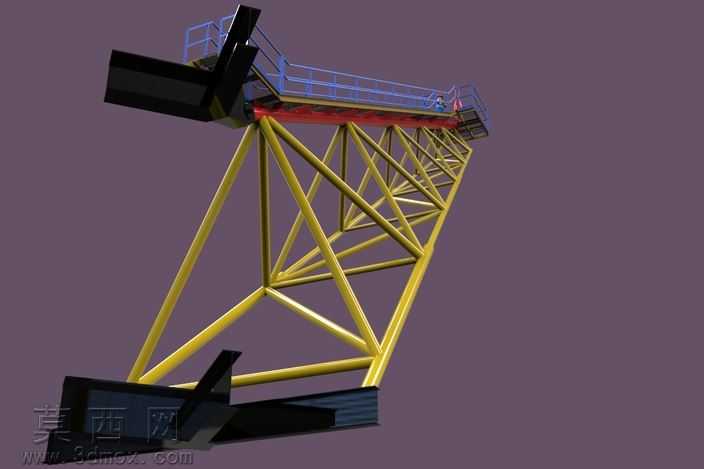

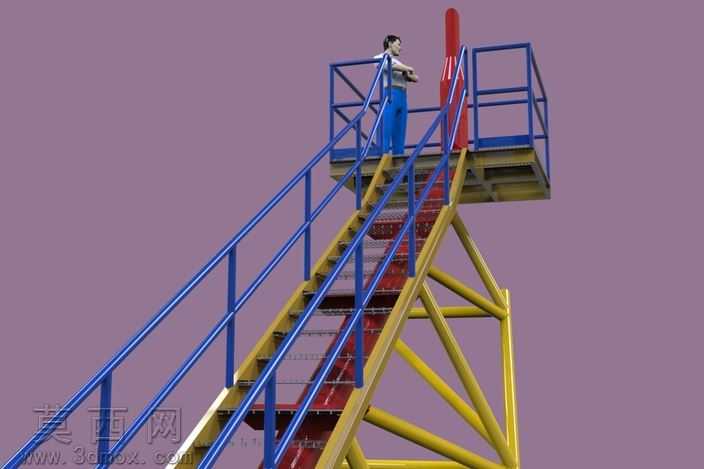

本模型采用三维参数化建模方式完成整体搭建，建模过程中先以桁架结构为核心基准，沿斜向通道走向逐根绘制黄色支撑桁架杆件，通过空间约束校准每根杆件的连接节点，确保三角桁架的受力结构符合工程力学逻辑，所有杆件交接处均做了贴合处理，无错位或间隙问题。通道主体的走台板采用防滑纹理材质模拟，两侧的蓝色安全护栏按照工业防护标准设置高度与栏杆间距，护栏转角处做了圆弧过渡处理，避免尖锐棱角的安全隐患。模型左侧的检修平台预留了排气口安装位，配套的红色排气装置按照管道对接标准做了法兰接口建模，可直观展示管道与排气口的装配关系。渲染阶段采用哑光工业漆材质区分不同部件：支撑桁架使用明黄色工业防锈漆材质，护栏采用亮蓝色安全防护漆材质，走台板使用灰色防滑金属材质，排气装置采用红色消防级管道漆材质，人物模型按照现场作业人员的工装标准配置安全帽与工作服，用于直观展示通道的实际使用尺度与作业场景。设计过程中充分考虑离岸油气作业场景的使用需求，通道两端分别对接作业点位与离岸设施平台，整体坡度符合人行安全行走标准，桁架的斜向支撑布局既保证了整体结构的承重能力，又尽可能减少材料用量，兼顾结构强度与轻量化需求。排气口的位置设置在检修人员站立即可操作的区域，方便日常巡检与维护作业，护栏的全包围设计避免作业人员高空坠落风险，所有结构细节均还原工业现场的实际设计规范，可用于油气离岸设施的检修通道方案展示、作业流程模拟以及结构受力验证参考。
