卧式制冷剂储罐工业设备三维设计

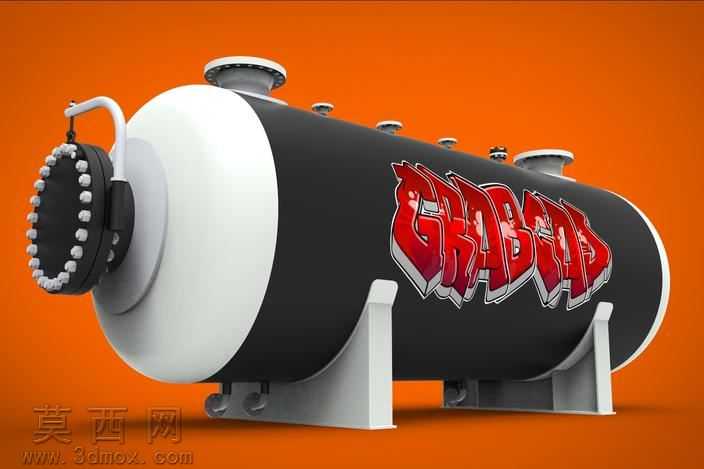

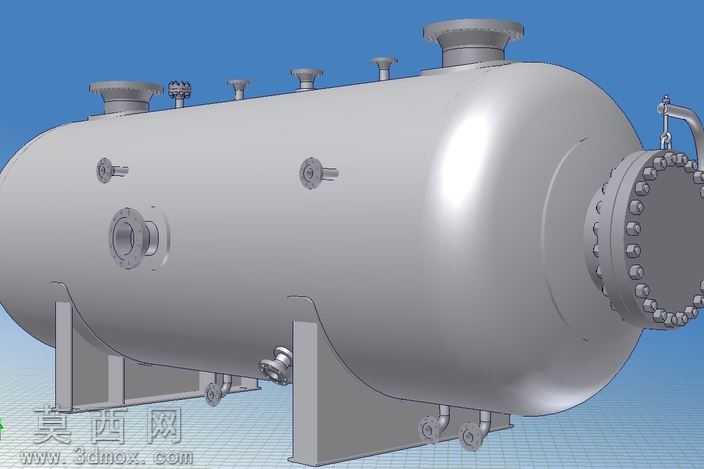

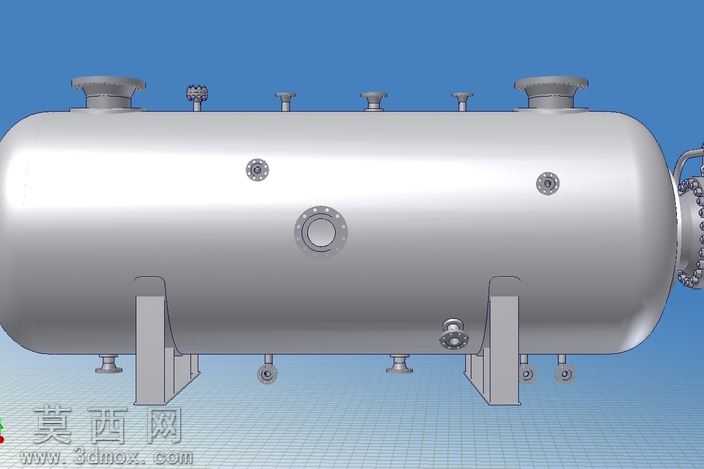

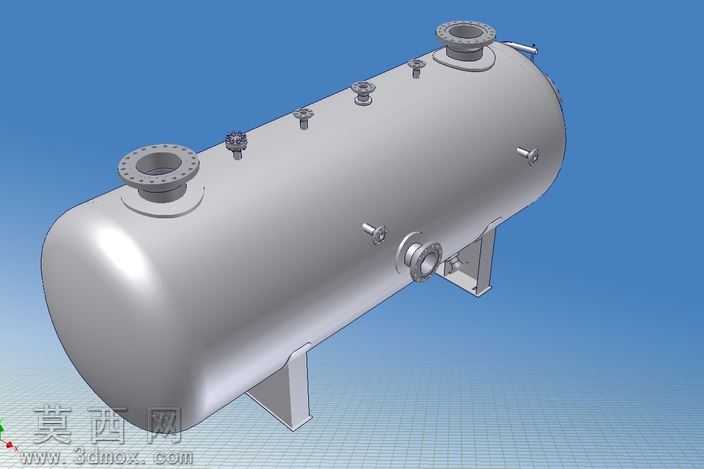

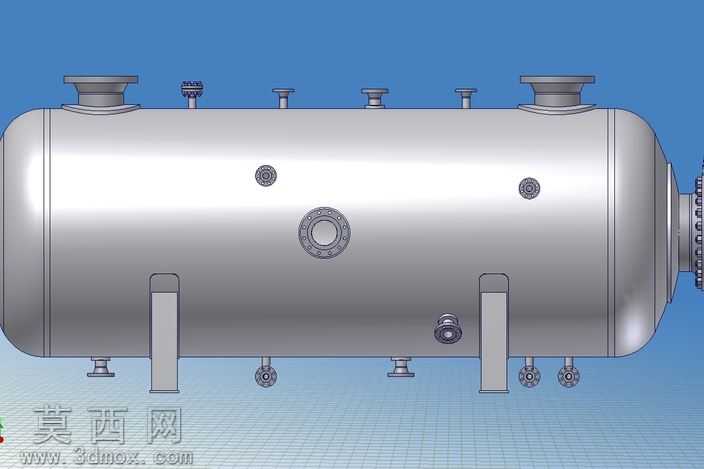

本作品为卧式工业制冷剂储罐的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸结构搭建，首先依据压力容器设计规范确定罐体的公称直径、筒体长度、封头曲率等核心参数，采用回转特征命令生成两端标准椭圆形封头与圆柱形筒体的基础结构，保证筒体与封头的衔接处过渡平滑无几何畸变。罐体顶部根据工艺管路连接需求，依次排布不同公称通径的接管法兰结构，每处接管均添加对应的补强圈结构，符合压力容器开孔补强的设计要求，接管法兰的密封面、螺栓孔位均按照对应标准参数化建模，可直接导出用于工程图生成。罐体端部采用快开式人孔结构设计，人孔盖通过铰接臂与筒体端部的法兰座连接，人孔盖周圈均匀排布紧固螺栓与密封垫片结构，还原了快开人孔的操作结构逻辑，铰接臂的转动限位结构也做了精细化建模，可直观展示人孔开启的运动轨迹。罐体支撑采用双鞍式支座结构，支座的腹板、底板、加强筋均按照标准鞍座参数建模，底板预留地脚螺栓安装孔位，保证罐体安装定位的结构合理性。材质与渲染阶段，为筒体主体赋予哑光黑色金属漆材质，两端封头赋予哑光白色工业涂层材质，鞍式支座、接管法兰、人孔组件赋予银灰色金属质感材质，人孔密封件赋予黑色橡胶材质，背景采用高饱和度橙色背景突出设备主体，渲染时添加柔和的环境光与定向光源，在罐体曲面形成自然的明暗过渡，还原金属材质的反光特性，同时在筒体侧面添加个性化涂鸦风格装饰纹理，在保证工业设备结构严谨性的同时提升视觉表现力。设计过程中重点考量了罐体的工艺合理性，所有接管的排布避开鞍座支撑的应力集中区域，人孔位置设置在罐体端部便于内部检修操作，各部件的装配关系完全符合实际生产装配逻辑，模型结构完整无缺失面，可用于工业展示、结构校核、教学演示等多种场景。
