手摇式齿轮传动演示机构

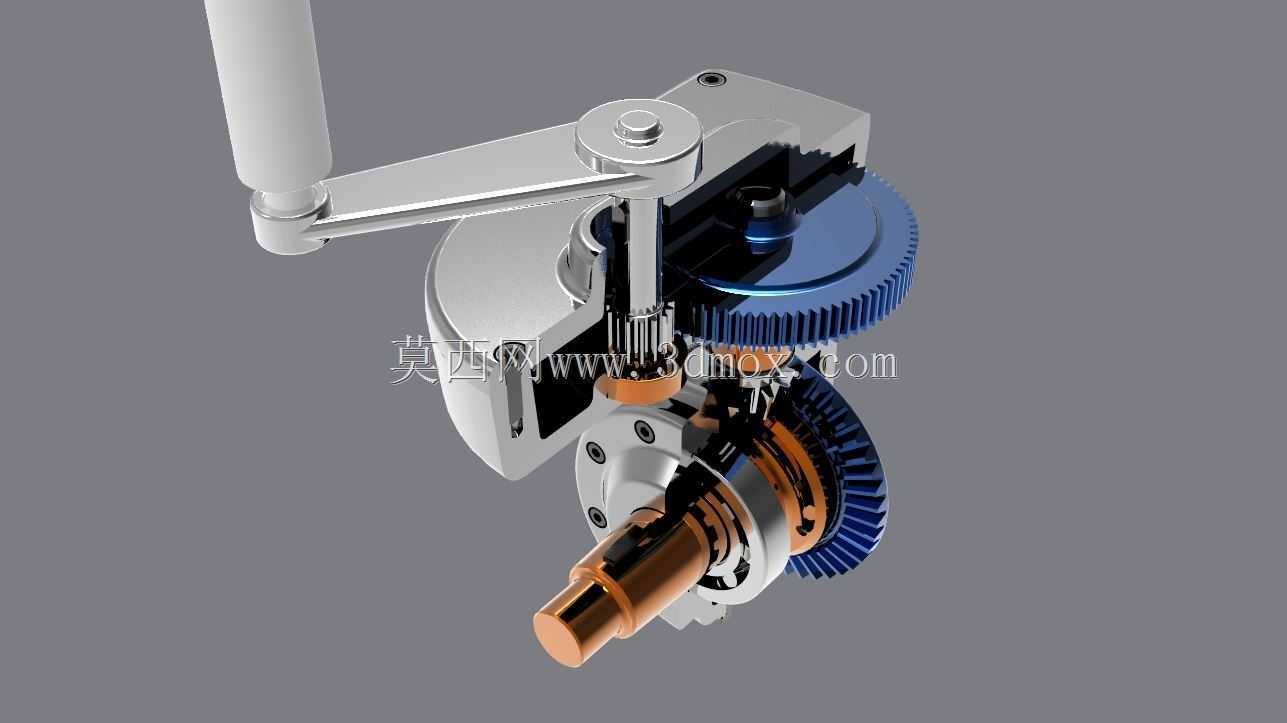

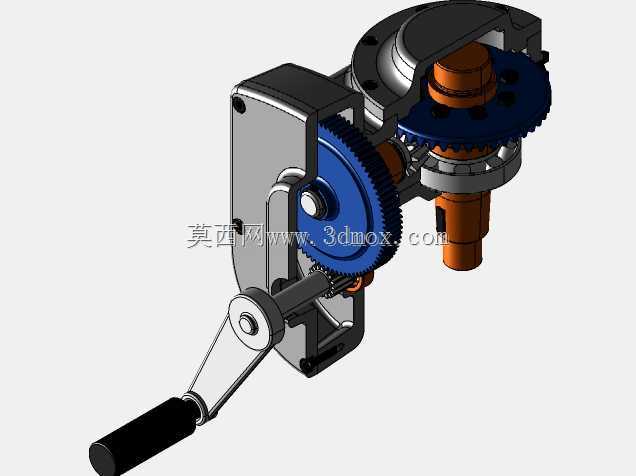

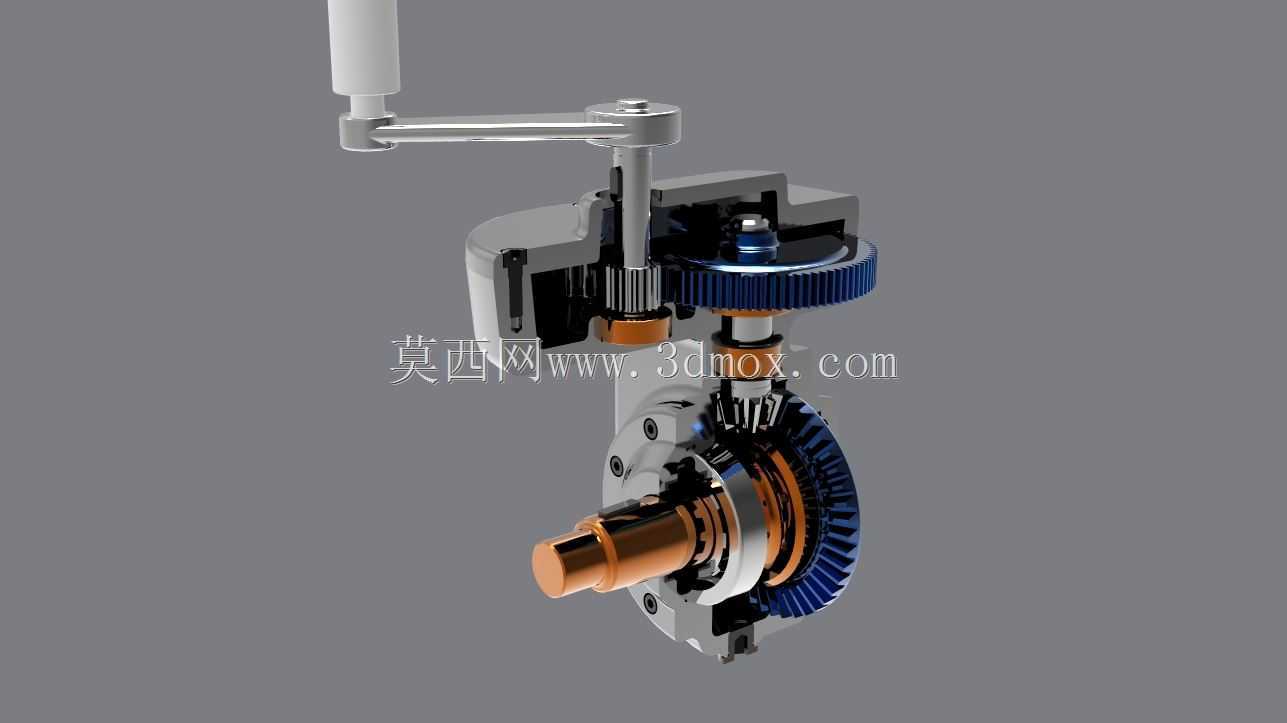

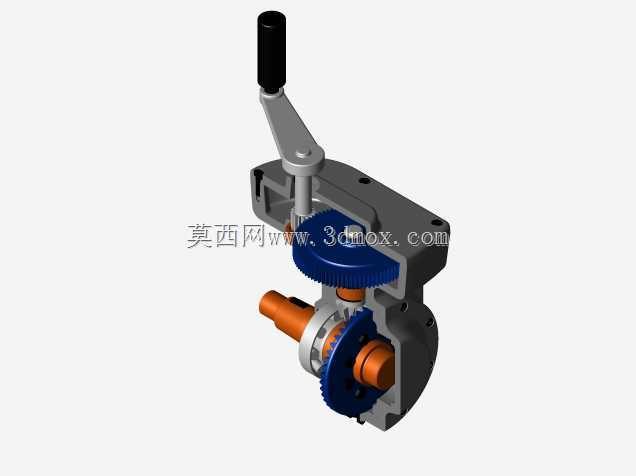

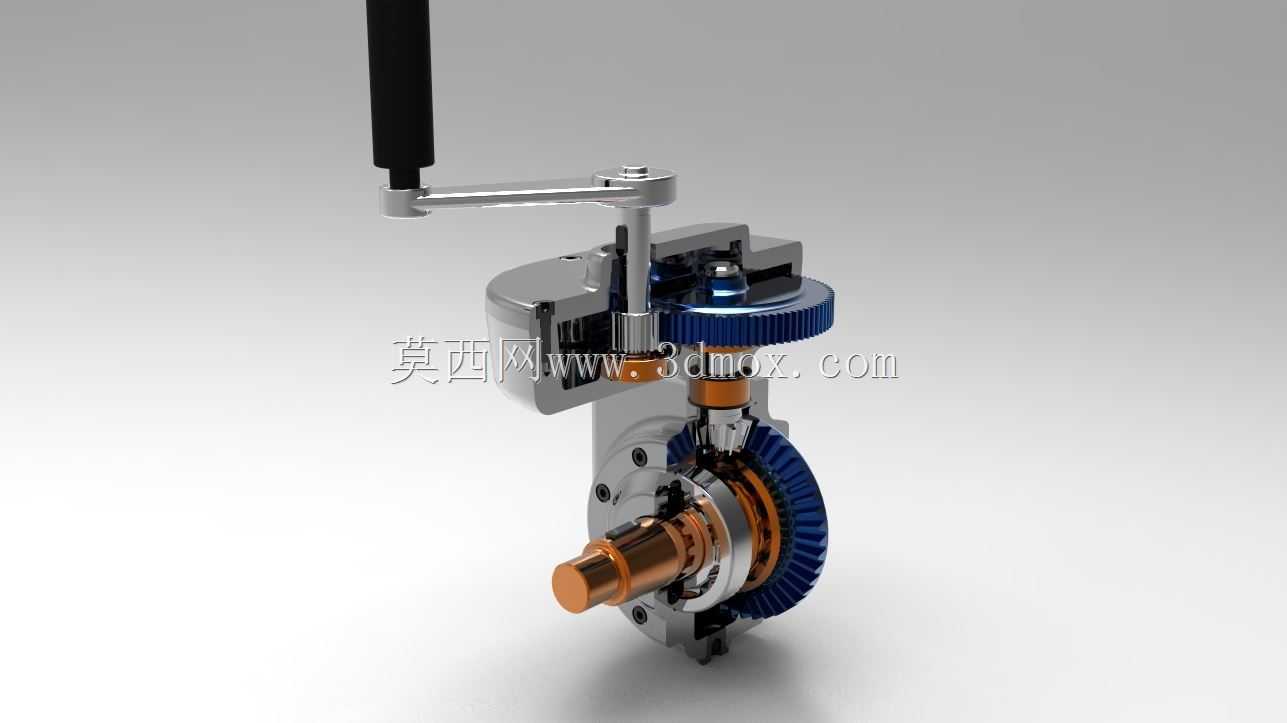

该齿轮传动演示机构主要面向机械原理教学、传动方案验证、工业科普展示等场景使用，可直观呈现锥齿轮与圆柱齿轮组合传动的完整运动逻辑，帮助学习者快速理解空间交错轴之间的动力传递路径、转速匹配关系以及扭矩换向的实现方式，也可作为小型手动驱动装置的核心传动单元，适配低负载、手动操作的小型设备动力传输需求。整套机构采用手摇输入的驱动形式，输入端设置防滑握持手柄，通过摇臂将手动旋转动力输入至初级圆柱齿轮副，经一级减速后动力传递至同轴布置的锥齿轮副，完成动力传输方向的90度换向，最终从横向布置的输出轴端输出稳定转速，整套传动链的齿轮啮合间隙经过合理调校，运转过程无卡滞、无异常窜动，传动平稳性优异。设计过程中优先遵循紧凑化布局思路，将两级传动结构整合在一体化金属壳体内，既能够对内部啮合齿轮形成可靠防护，避免杂物进入啮合区域造成齿面磨损，也能提升整体结构的刚性，减少传动过程中的壳体形变。壳体上预留有标准化的安装定位孔位，可直接固定在教学演示台架、小型设备机架上，无需额外设计复杂的转接安装结构。输出轴端采用阶梯轴设计，预留有标准键槽与轴用挡圈安装位，可直接外接带轮、凸轮、执行摇臂等外接负载部件，适配不同的末端执行需求。整体结构的尺寸边界控制合理，径向最大尺寸不超过输出轴端齿轮的齿顶圆直径，轴向长度适配手动操作的舒适操作范围，安装时无需预留过大的周边操作空间，在狭小台面上也可完成布置与操作。所有传动齿轮均采用金属材质加工，齿面经过硬化处理，长期反复操作也不会出现过度磨损，能够长时间保持稳定的传动精度，手动摇臂的转动阻尼经过调校，操作力度适中，既不会因阻尼过大造成操作费力，也不会因阻尼过小出现传动惯性冲击，能够清晰传递每一级齿轮啮合的运动反馈，让操作者直观感知传动过程中的力流变化。
