多类型传动齿轮蜗杆组合结构设计

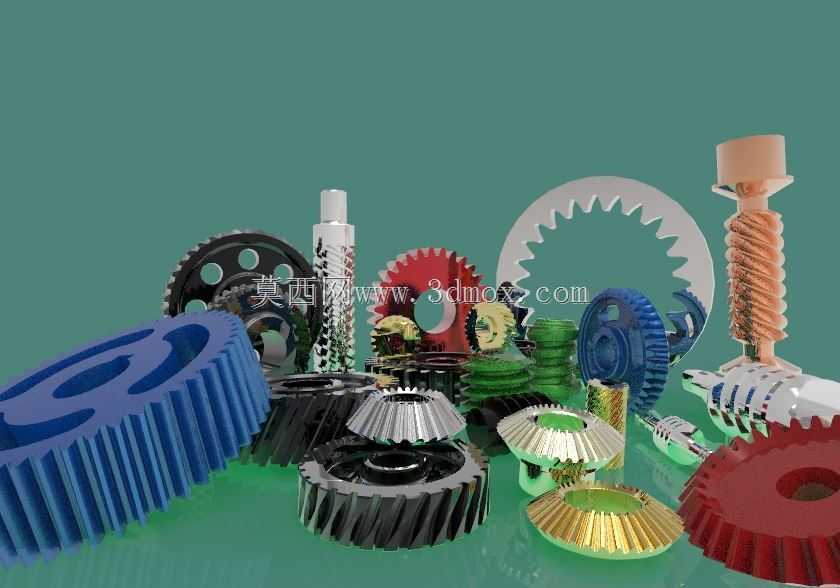

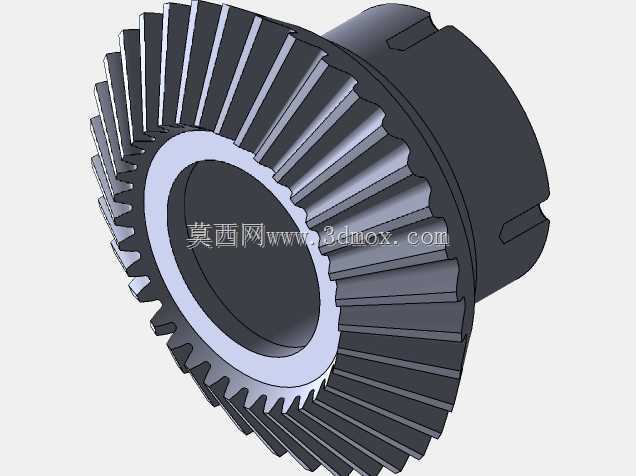

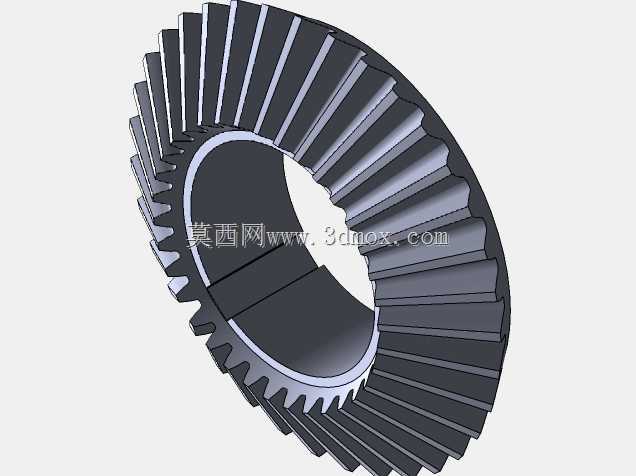

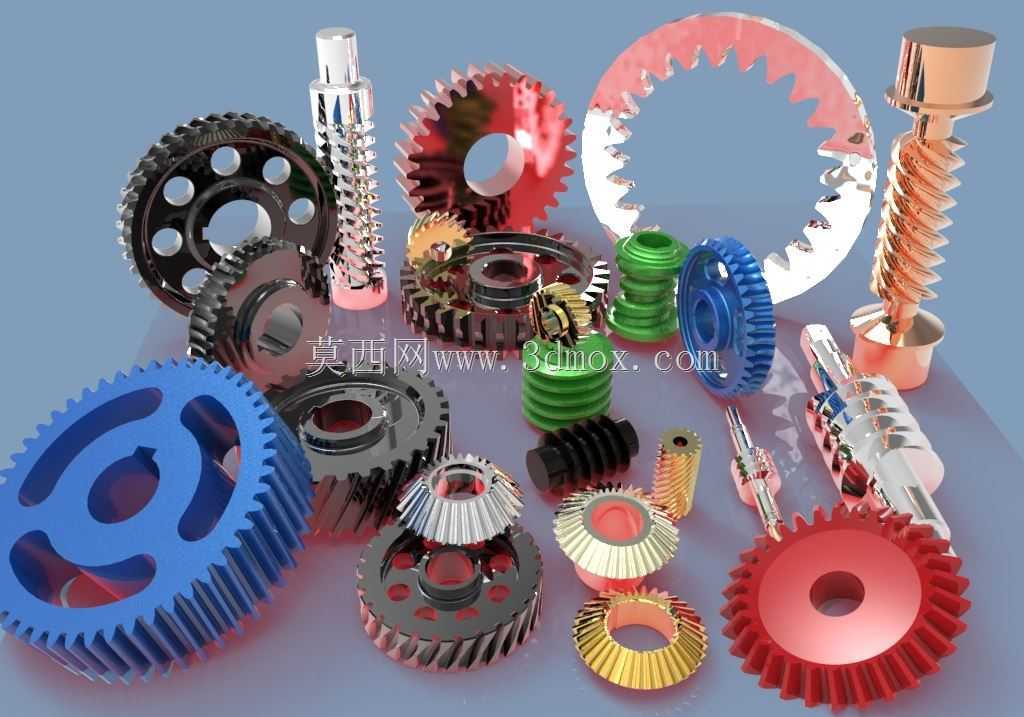

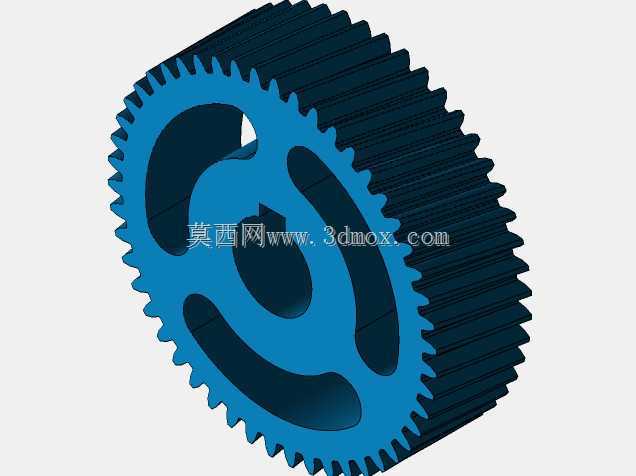

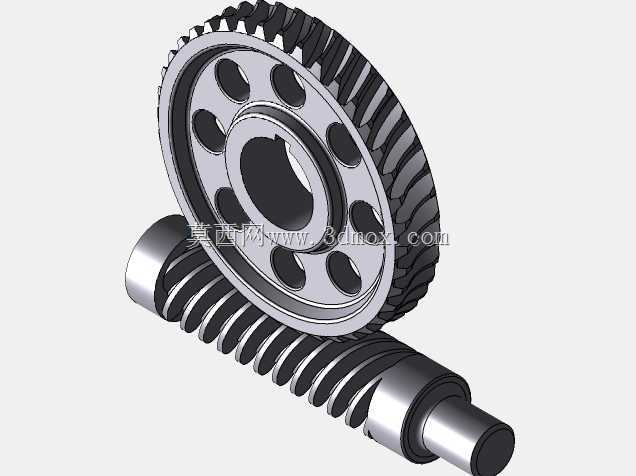

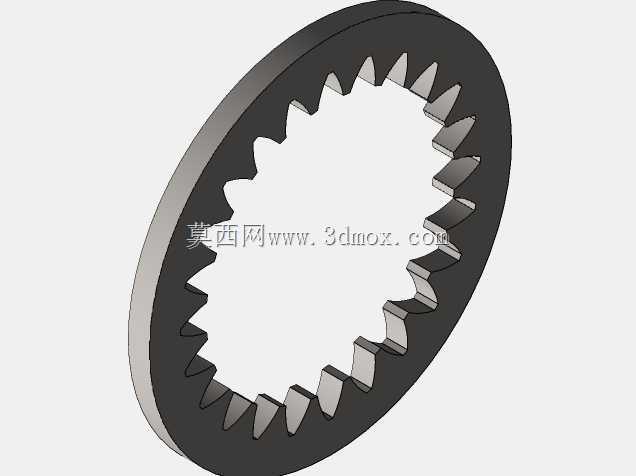

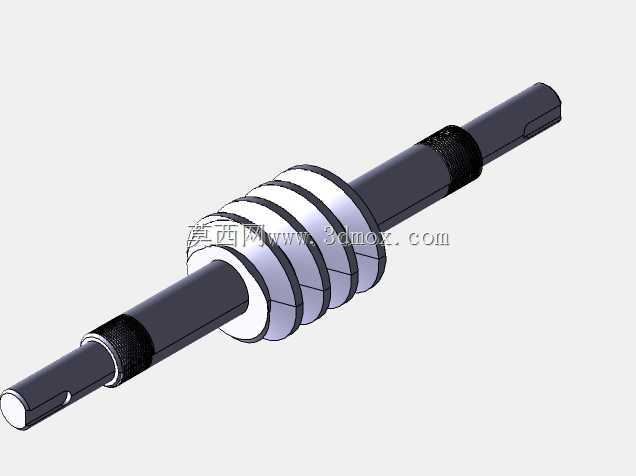

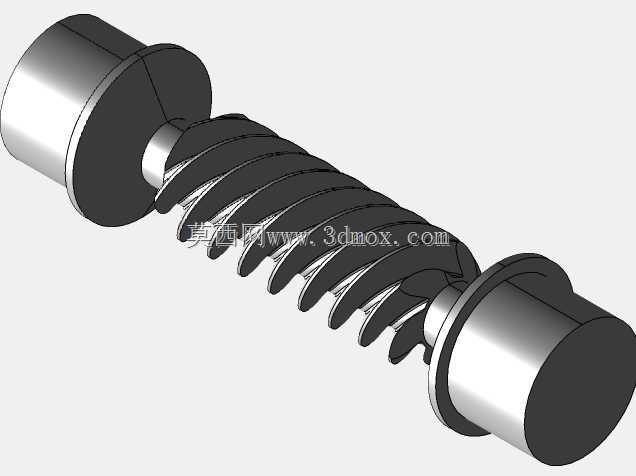

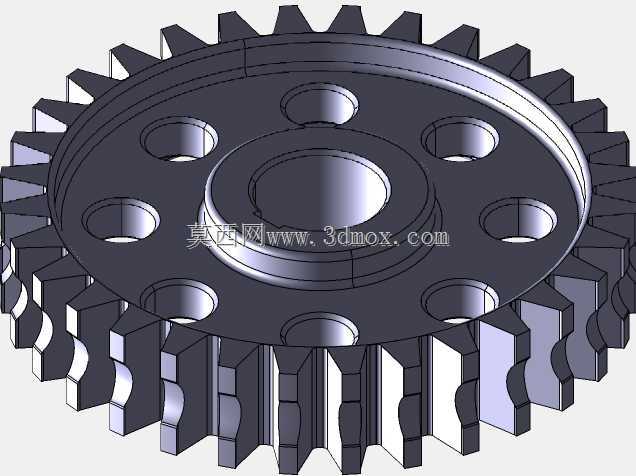

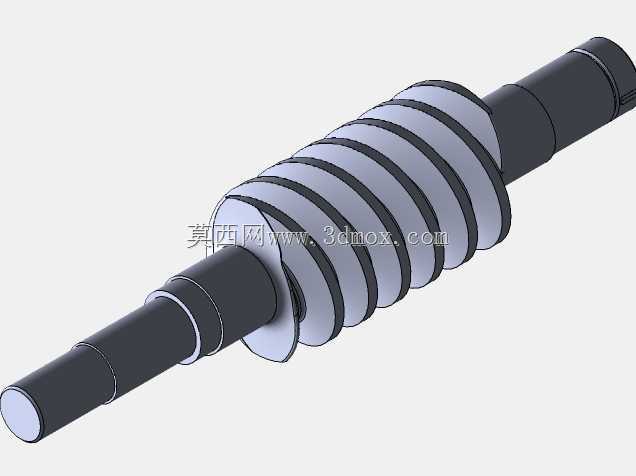

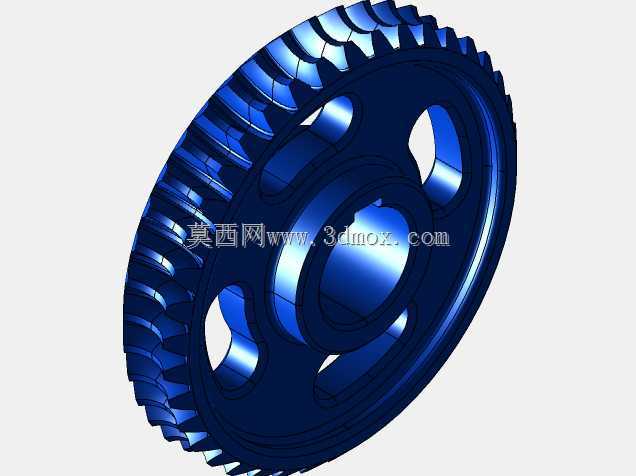

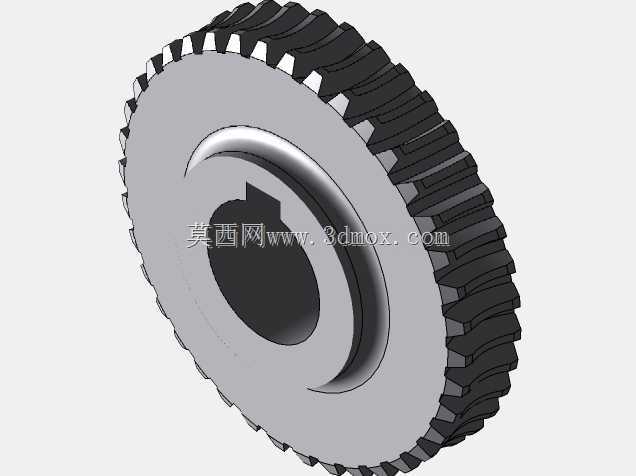

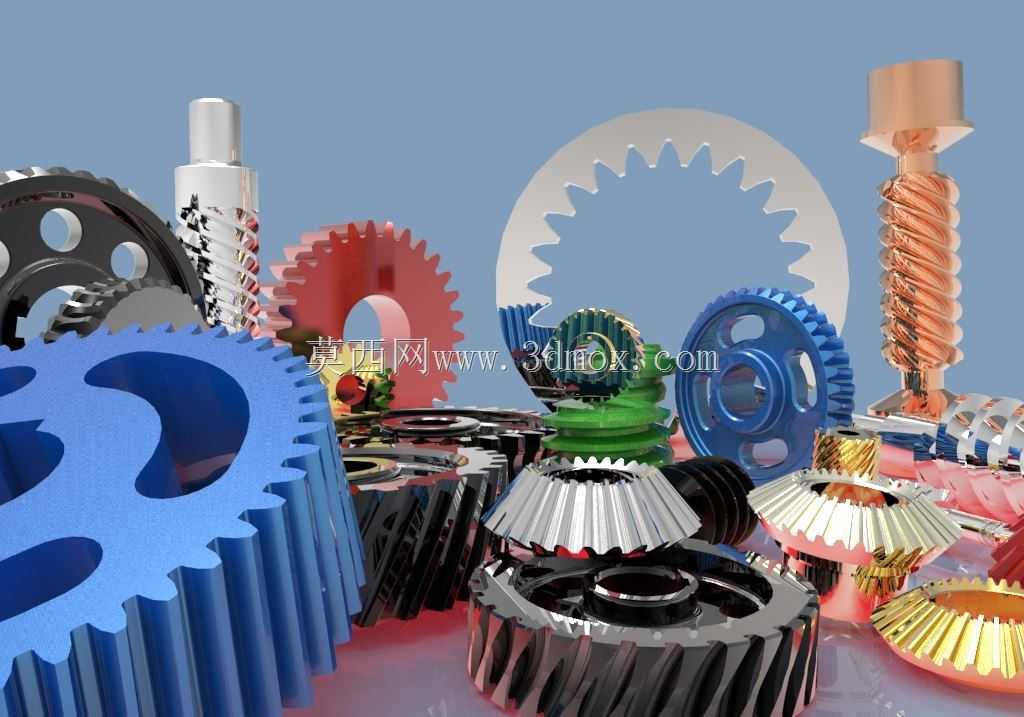

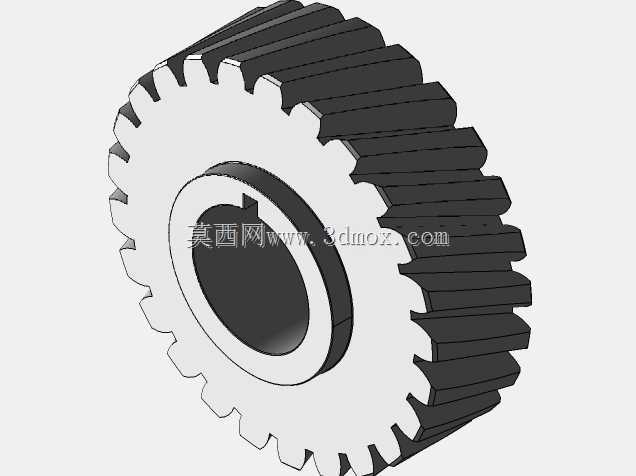

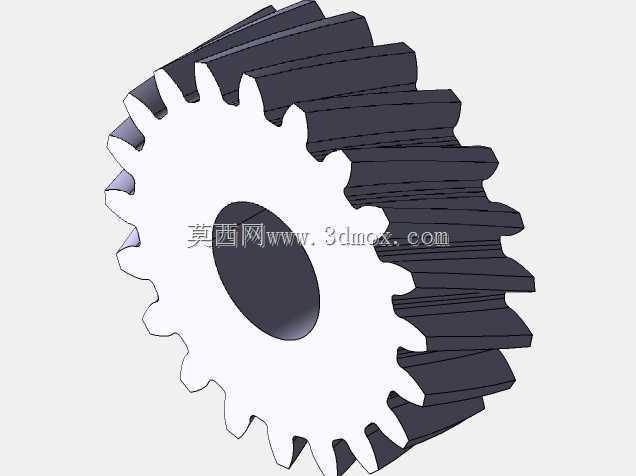

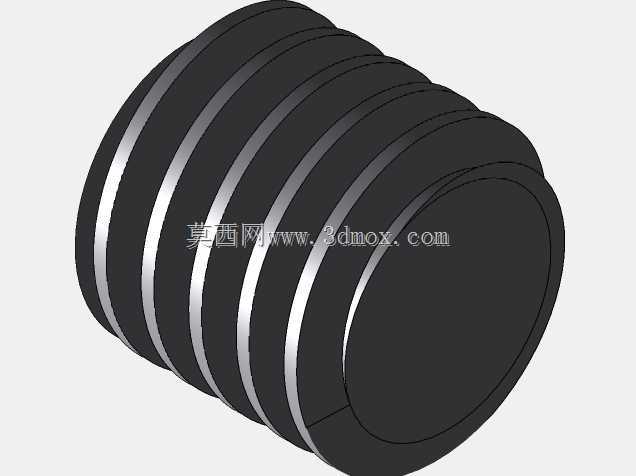

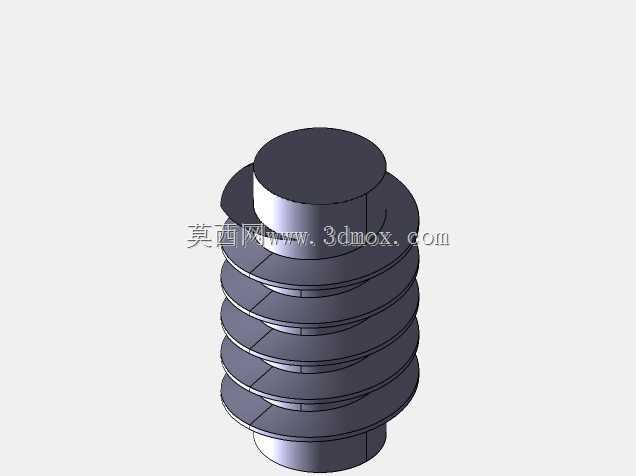

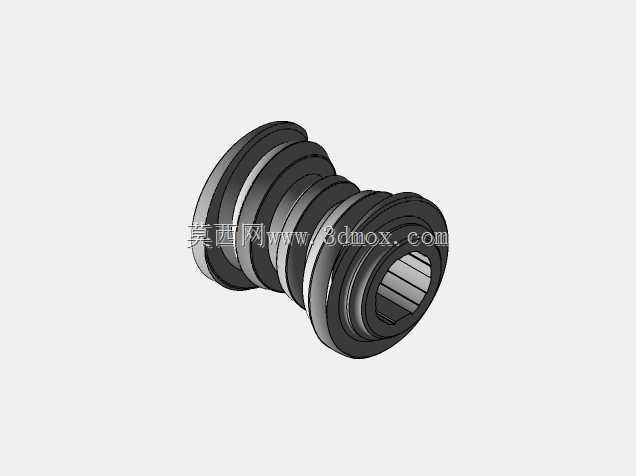

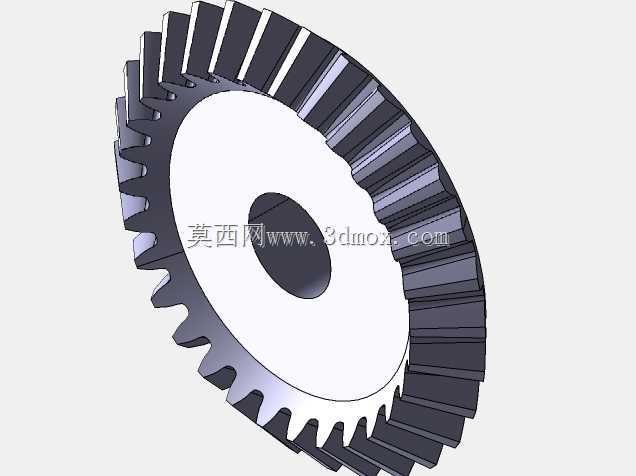

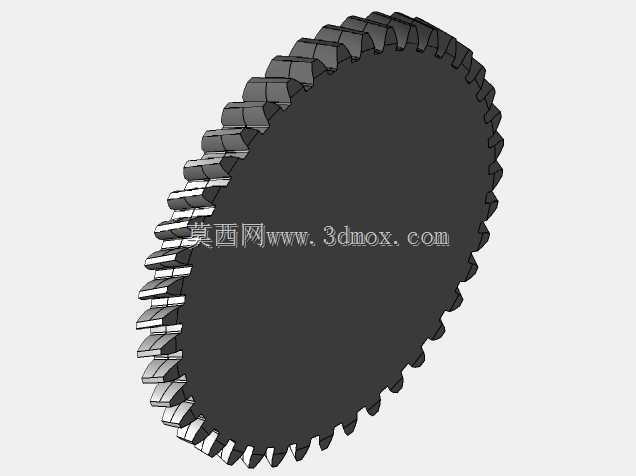

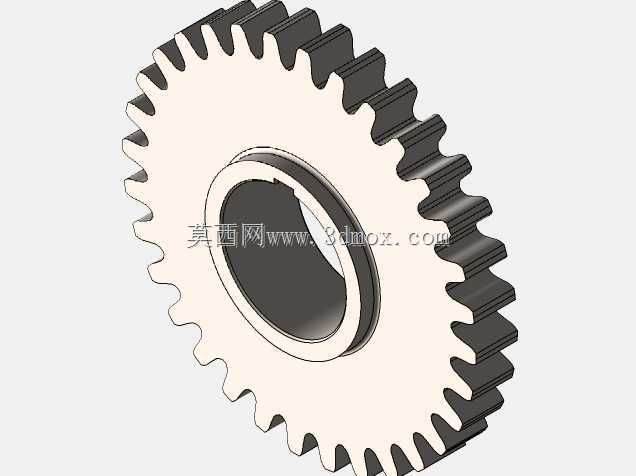

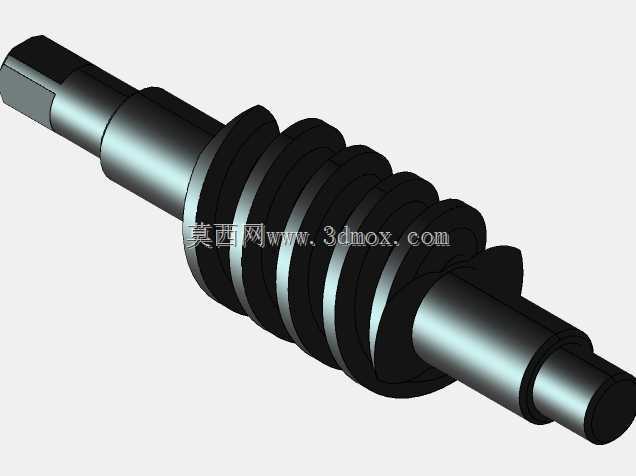

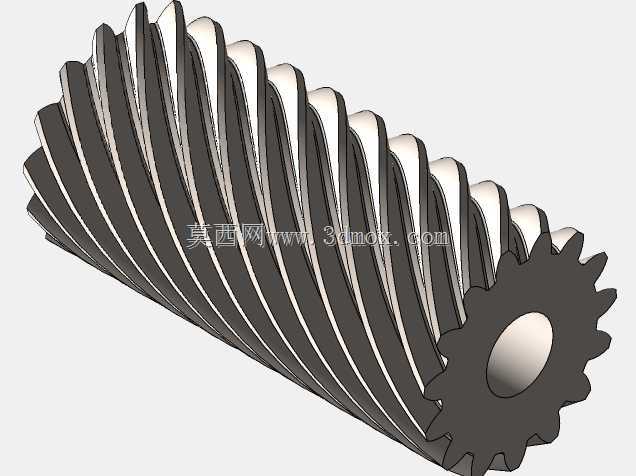

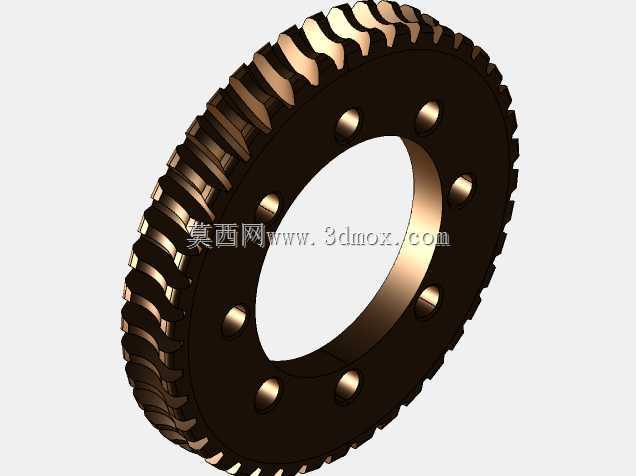

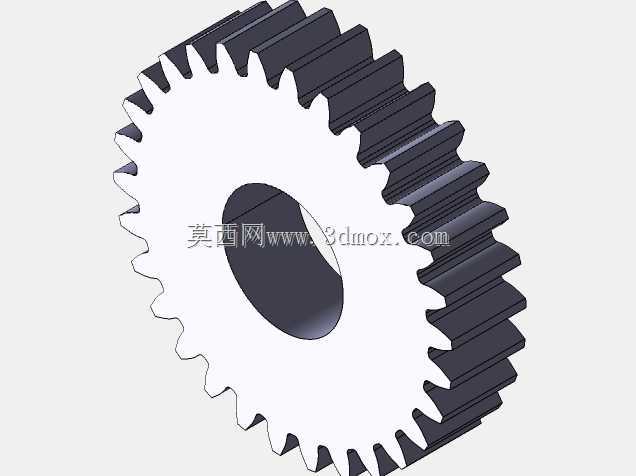

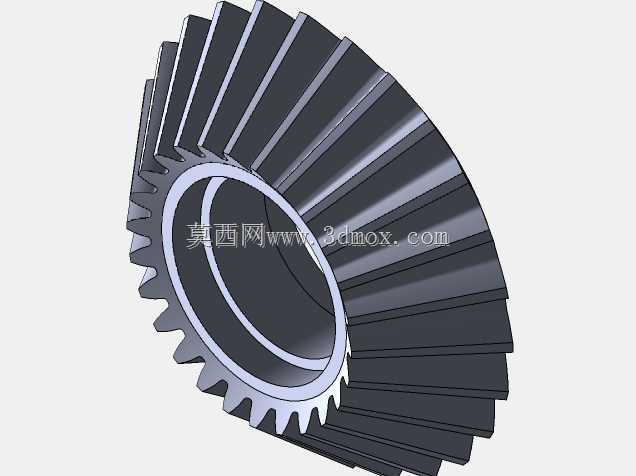

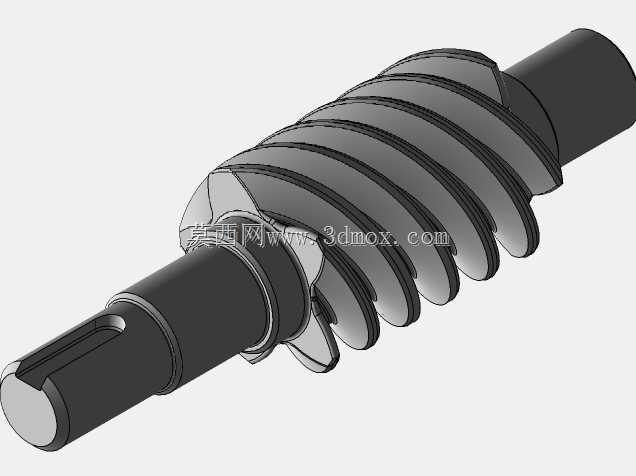

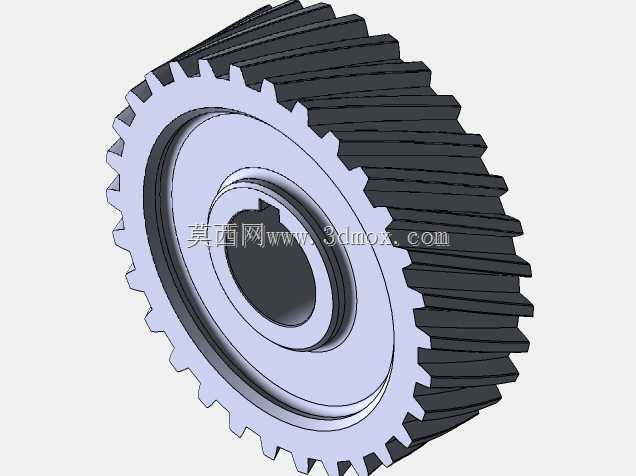

这套多类型传动齿轮蜗杆组合，覆盖了机械传动领域绝大多数常用的啮合传动结构形式，可广泛适配各类需要动力传递、转速变换、扭矩调整的工业设备场景，从小型精密仪器的微调机构，到中型输送设备的动力传输单元，再到重型工程机械的减速增扭结构，都能找到对应结构的应用落点。不同结构的传动件各自承担着差异化的功能职责：圆柱直齿轮适用于平行轴间的定传动比动力传输，传动过程无轴向力，安装调试便捷，多用于对传动精度要求适中、转速不超过临界值的开式或半开式传动场景；斜齿轮啮合重合度更高，传动平稳性远优于直齿轮，运行时冲击振动与噪声更低，适合高速重载的平行轴传动工况，配套对应的轴承结构即可抵消啮合产生的轴向力；锥齿轮用于相交轴之间的动力换向，可根据安装空间需求调整轴交角，常见于设备的动力输入输出方向转换部位，能够在紧凑空间内完成90度或其他角度的动力传递；蜗轮蜗杆结构具备大传动比、反向自锁的核心特性，单级即可实现数十倍的减速增扭效果，且反向无法驱动，多用于起重设备、输送线的止逆机构、精密微调装置中，能够有效避免负载倒转引发的安全隐患。在设计思路上，这套组合充分考虑了不同传动场景的安装边界需求：不同模数、齿数的齿轮对应不同的中心距安装要求，齿宽参数经过匹配优化，既保证啮合接触面积足够传递额定扭矩，又避免齿宽过大导致的载荷分布不均问题；各类齿轮的内孔、键槽尺寸覆盖了常用的轴径安装规格，可直接适配标准直径的传动轴，无需额外进行轴结构的定制修改；齿顶圆、齿根圆的尺寸公差遵循通用机械传动的设计规范，能够保证啮合时的齿侧间隙处于合理区间，既不会因间隙过大产生回程误差，也不会因间隙过小出现卡齿、磨损加剧的问题。蜗杆的导程角经过精准计算，匹配对应蜗轮的螺旋角，保证啮合时的齿面接触状态良好，同时满足自锁性能的设计要求，不同头数的蜗杆可适配不同的传动比需求，头数越少传动比越大、自锁性能越强，头数越多传动效率越高，可根据实际设备的效率、扭矩需求灵活选用。各类齿轮的轮毂厚度、辐板结构也经过轻量化优化，在保证结构强度、能够承受额定载荷下的弯曲应力与接触应力的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，提升设备启停、变速时的响应速度，降低动力损耗。
