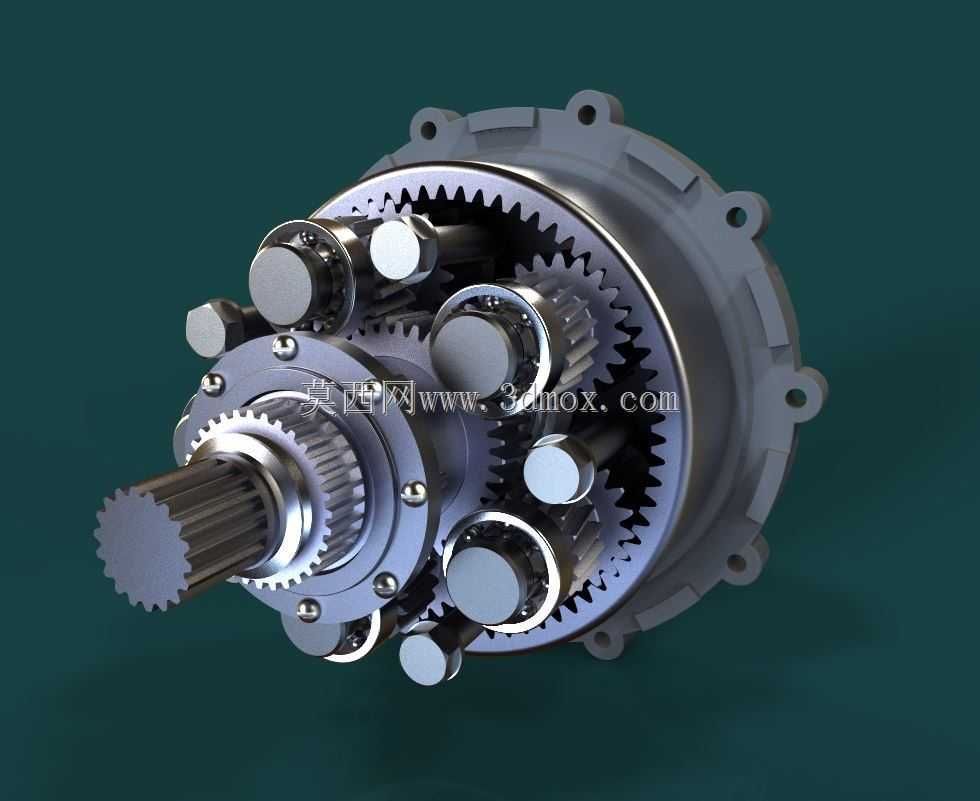

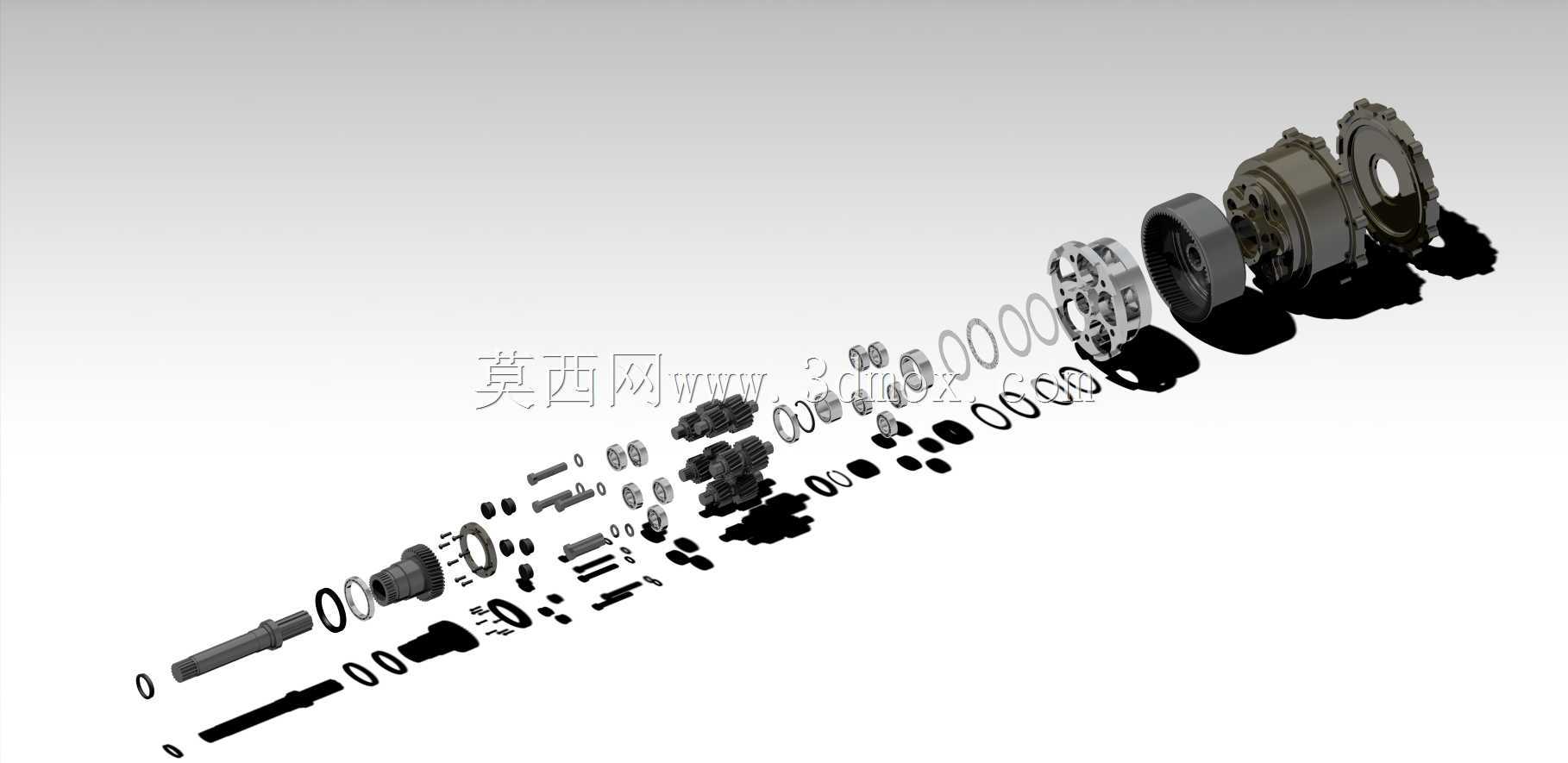

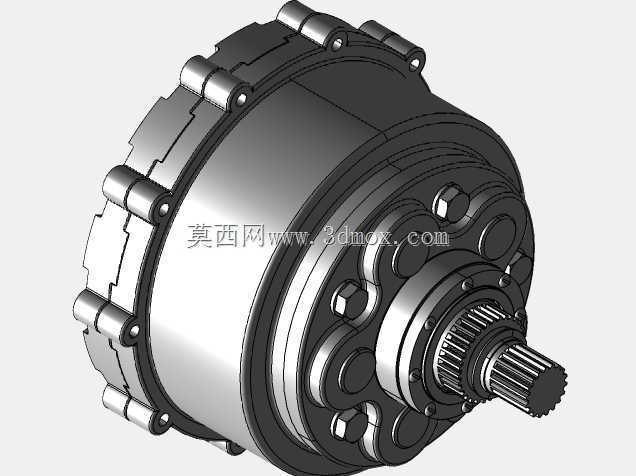

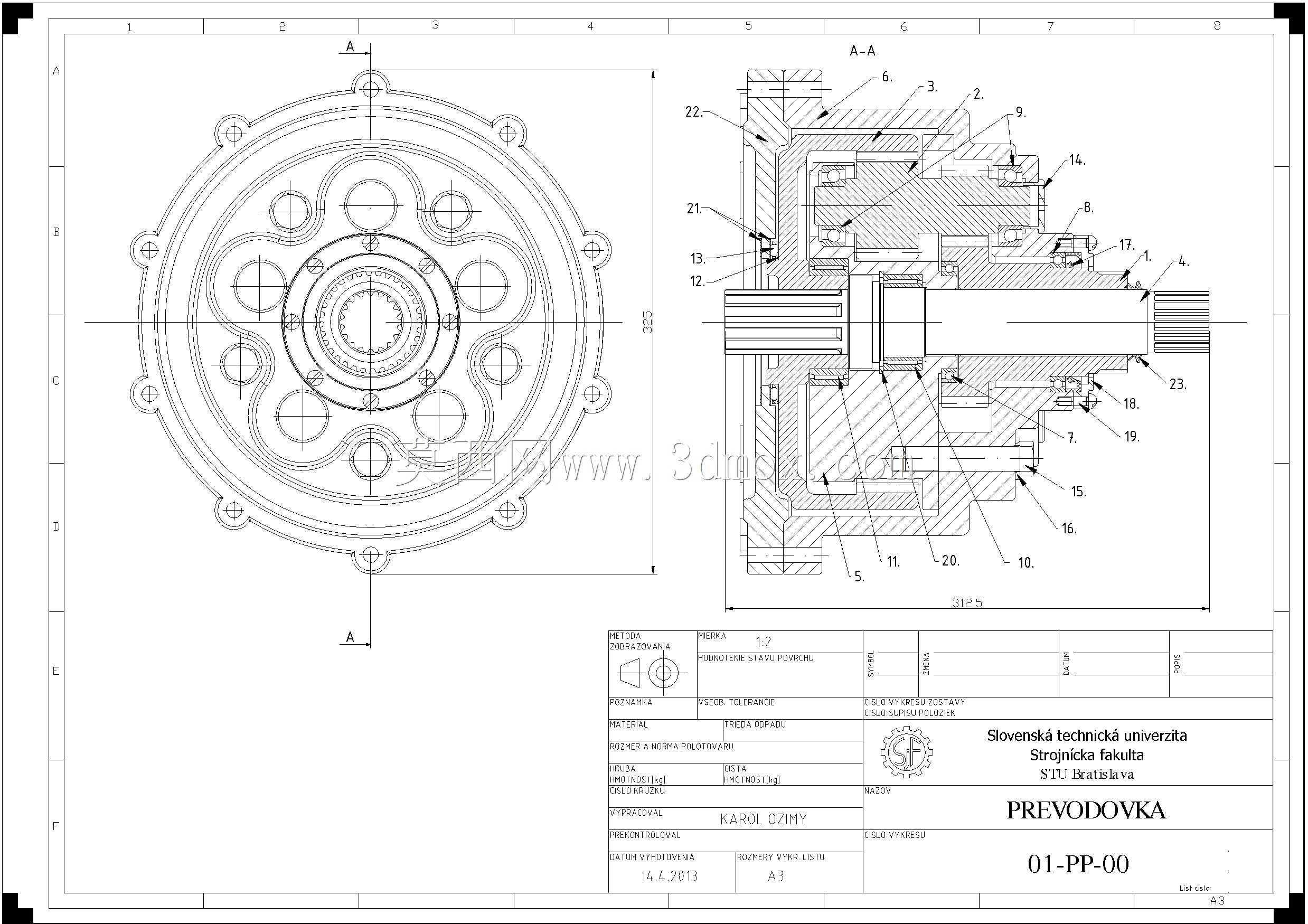

高精度行星齿轮传动机构爆炸视图展示

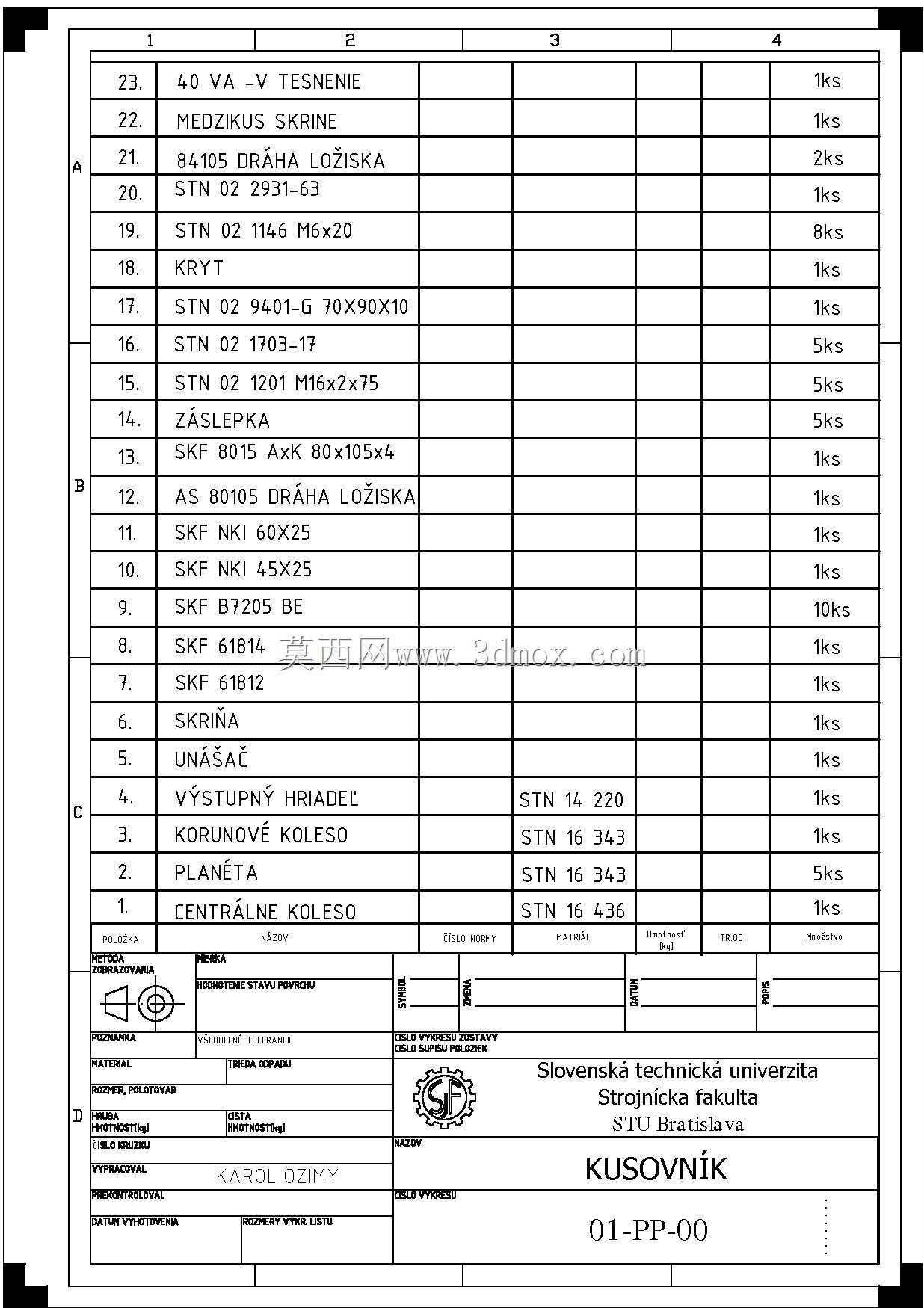

行星齿轮箱作为动力传动系统中的核心减速增扭部件，广泛应用于工业自动化生产线、新能源汽车驱动系统、工程机械传动单元、风电变桨驱动、伺服电机配套传动等场景，能够在紧凑的安装空间内实现大传动比的动力传递，同时保证传动过程的平稳性与载荷均匀分布，有效降低动力输入端与输出端的转速差，提升输出扭矩以匹配不同工况下的负载需求。这款行星齿轮机构采用多级行星轮系排布设计，核心结构包含太阳轮、多组均匀分布的行星齿轮、内齿圈以及行星架、输入输出轴、密封端盖、定位轴承、锁紧紧固件等配套组件，整体结构采用同轴式布局，输入轴与输出轴保持同一轴线，极大缩小了传动机构的径向安装尺寸，适配安装空间受限的设备集成场景。设计过程中充分考虑了载荷的均匀分配特性，多组行星轮同时啮合传递动力，相比传统定轴齿轮传动，同等承载能力下体积可缩小三分之一以上，重量也能得到有效控制，同时多齿啮合的结构特性让传动过程的冲击载荷被均匀分散，运行噪音更低，传动效率更高，长期运行的可靠性也更有保障。从安装边界来看，该齿轮箱的外壳采用一体化铸造的法兰式安装结构，端面预留有均匀分布的安装定位孔，可直接与驱动电机、负载设备的端面进行法兰对接，无需额外设计复杂的转接支架，输入轴采用标准的键槽连接结构，输出端可根据不同的负载需求适配轴连接、法兰连接等多种对接形式，轴向与径向的尺寸公差经过严格校核，能够保证与配套设备装配时的同轴度要求，避免因安装偏差导致的偏磨、振动加剧等问题。在功能特性上，该行星齿轮箱可根据实际使用需求匹配不同的传动比规格，通过调整太阳轮与行星轮、内齿圈的齿数配比，实现不同的减速比输出，满足不同设备对输出转速、扭矩的差异化需求，内部的轴承排布充分考虑了径向与轴向的复合载荷承载能力，可适配正反转频繁切换、冲击载荷较大的复杂工况，密封结构采用多道密封圈组合设计，能够有效阻挡外部粉尘、水汽进入箱体内部，同时防止内部润滑油脂泄漏，可适应粉尘较多、湿度较大的工业作业环境，无需频繁进行维护保养。从结构细节来看，爆炸视图清晰展现了每一个组件的装配位置与配合关系，行星轮通过滚针轴承安装在行星架的定位销轴上，可灵活自转同时跟随行星架围绕太阳轮公转，各齿轮的齿形经过修形处理，能够有效降低啮合过程中的齿面接触应力，减少传动过程中的回差，提升传动精度，适配对传动定位精度有较高要求的伺服控制场景，各级传动组件之间设置有耐磨垫片，能够减少组件相对转动过程中的磨损，延长整体机构的使用寿命，箱体内部预留有润滑油脂的存储空间，可保证齿轮与轴承在运行过程中得到充分润滑，降低摩擦损耗，提升整体传动效率。
