高精密行星齿轮传动机构设计方案

项目分类:齿轮 发布时间:2021-04-15 ID:139013
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案
  • 高精密行星齿轮传动机构设计方案

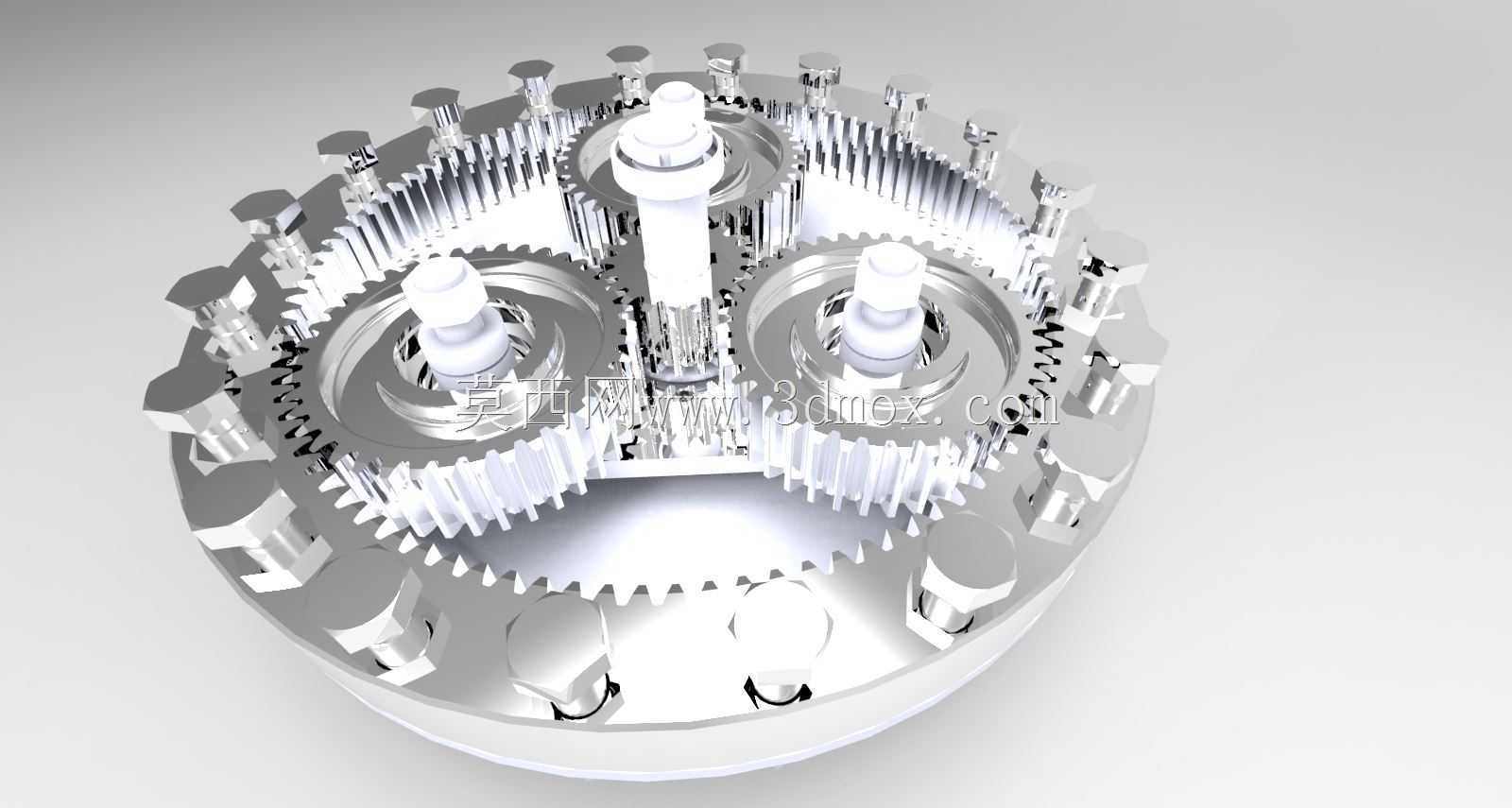

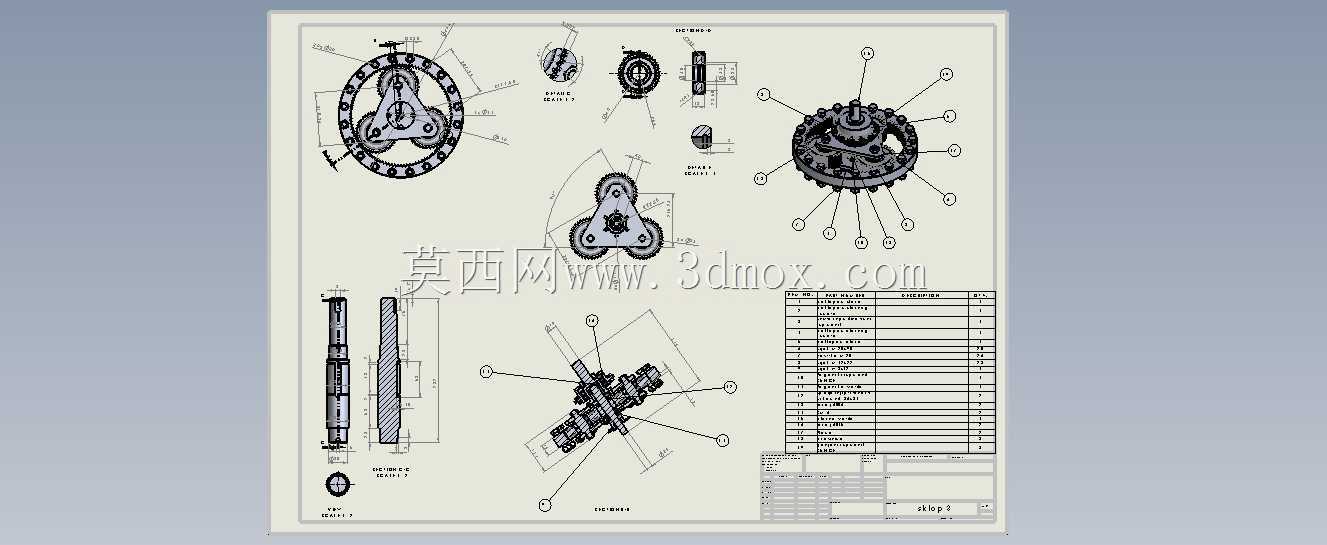

这款行星齿轮传动结构是典型的同轴式减速传动组件,核心应用场景覆盖工业伺服传动系统、精密数控机床进给机构、工业机器人关节驱动、自动化生产线分度装置以及高端天文观测设备的角度调节机构,能够在紧凑安装空间内实现大传动比、高刚性的动力传输需求,同时兼顾低背隙、高传动效率的性能要求,是精密传动领域应用极为广泛的核心机械结构。

从实际用途来看,该结构可将输入端的高转速低扭矩动力,通过多行星轮的分流传动转化为低转速高扭矩的输出动力,相比传统平行轴齿轮传动,在同等传动比和承载能力下,体积可缩小40%以上,重量降低35%左右,同时因为多行星轮均匀分担载荷,单齿承受的啮合应力大幅降低,整体承载能力和抗冲击性能远优于普通定轴齿轮结构,非常适合安装空间受限、负载波动较大的传动场景。

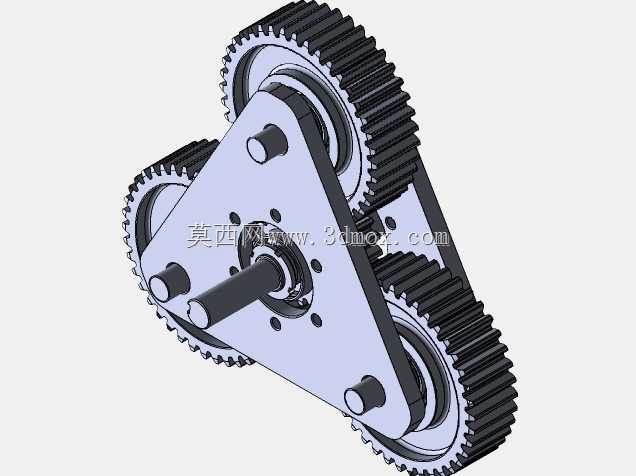

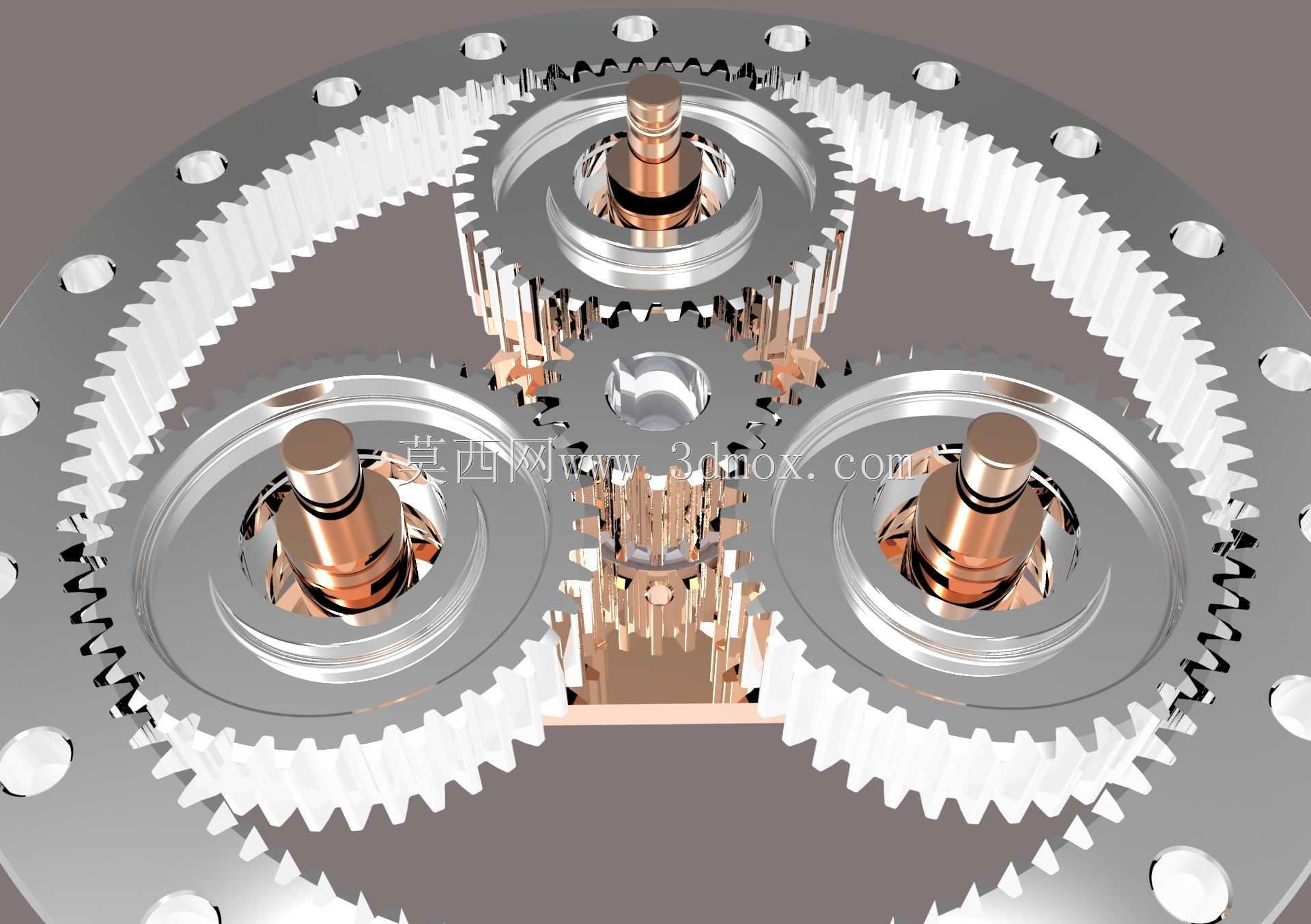

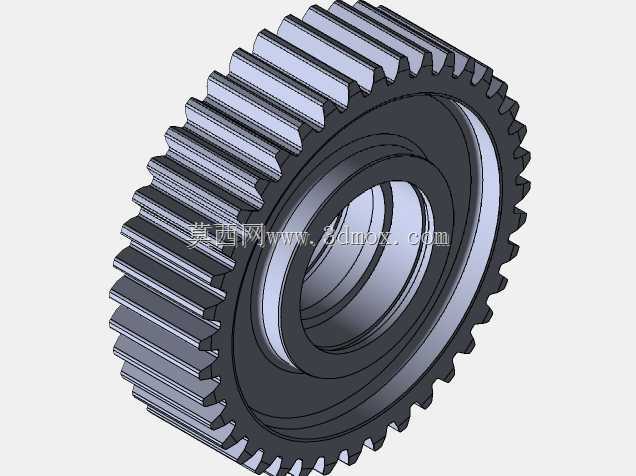

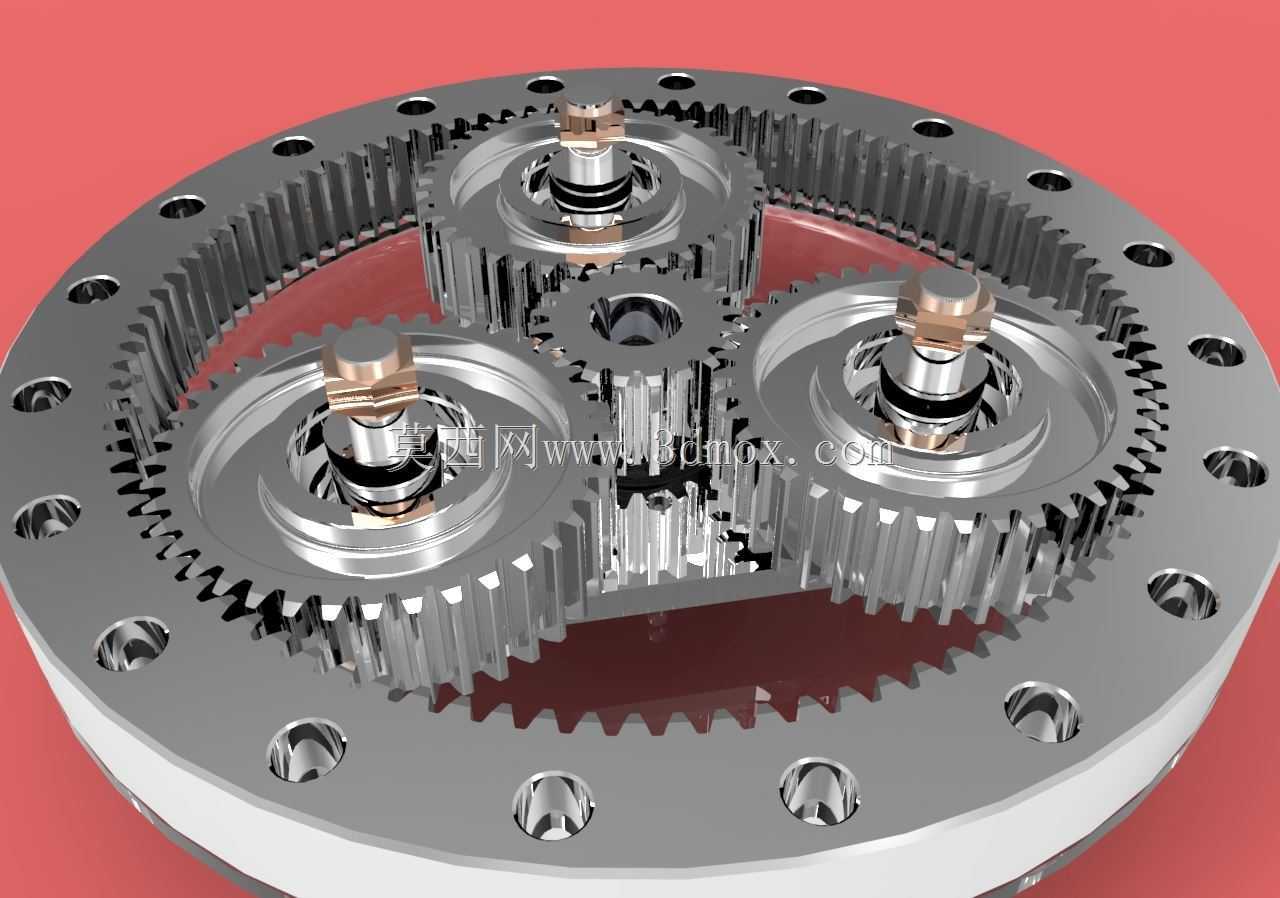

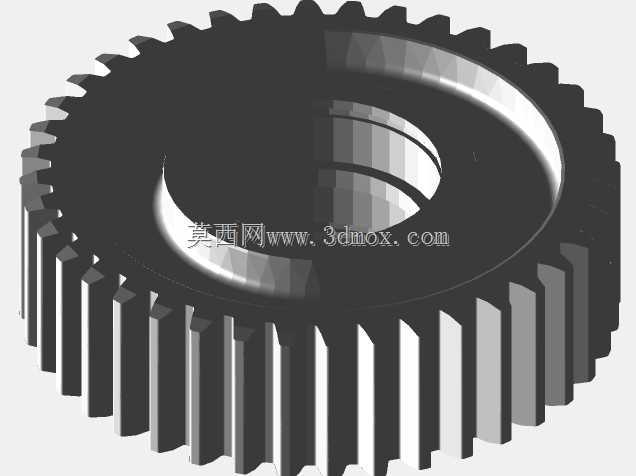

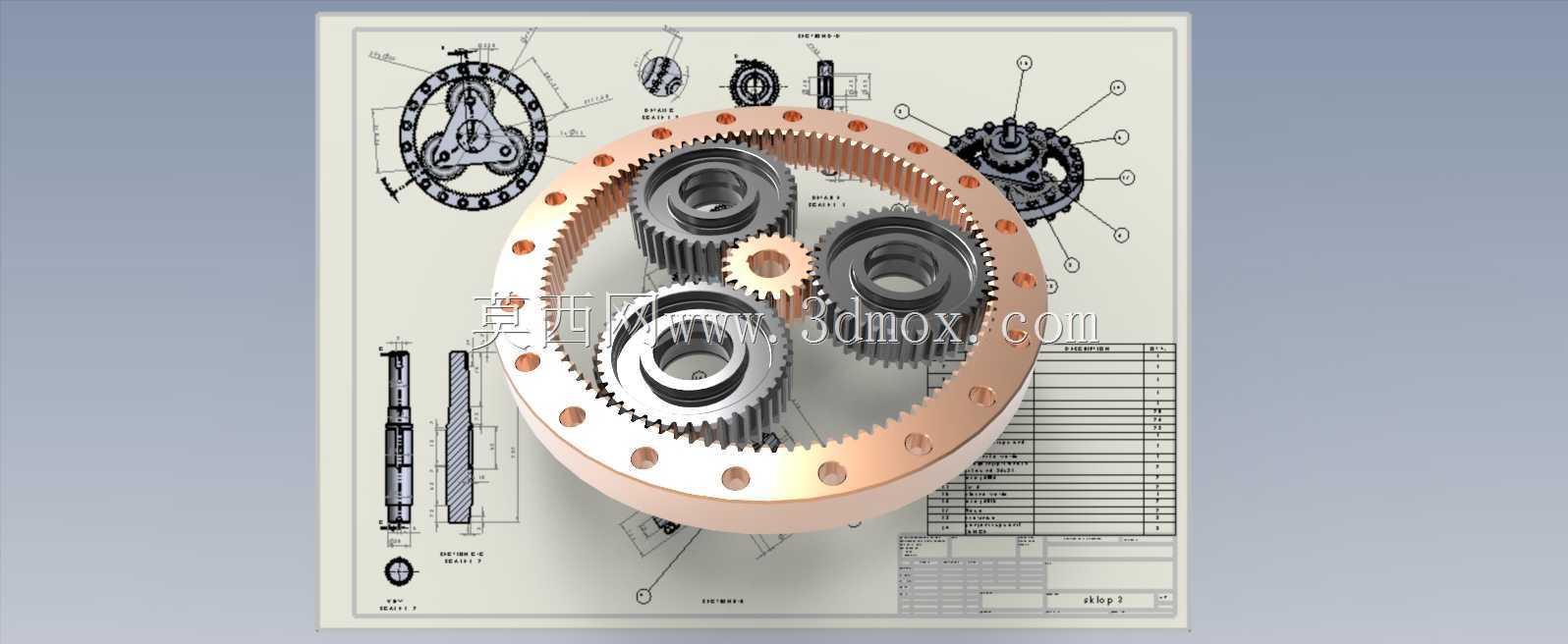

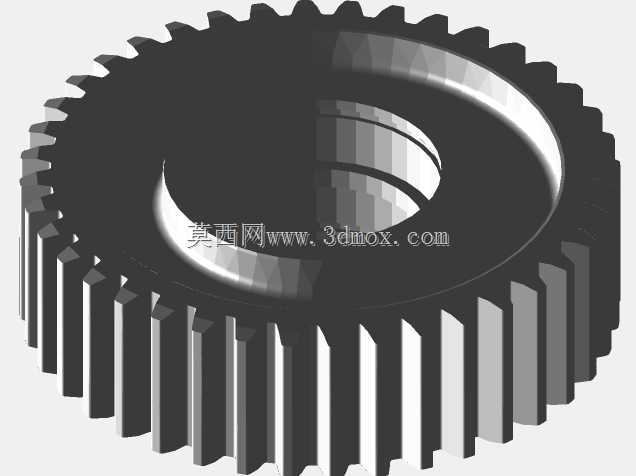

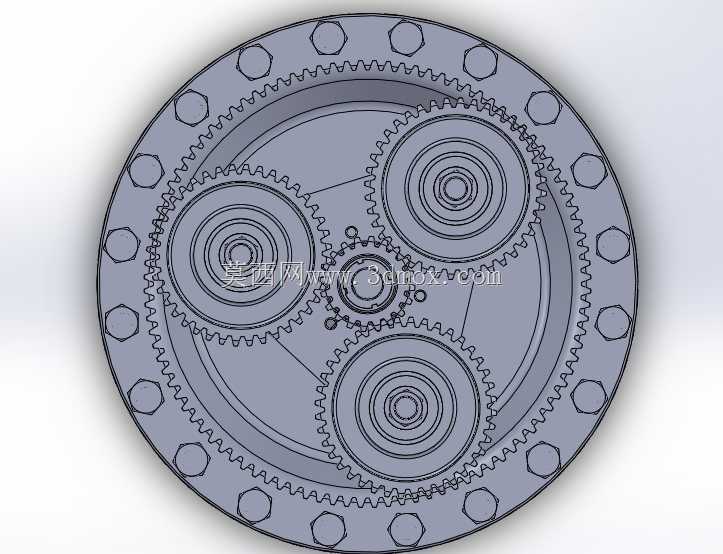

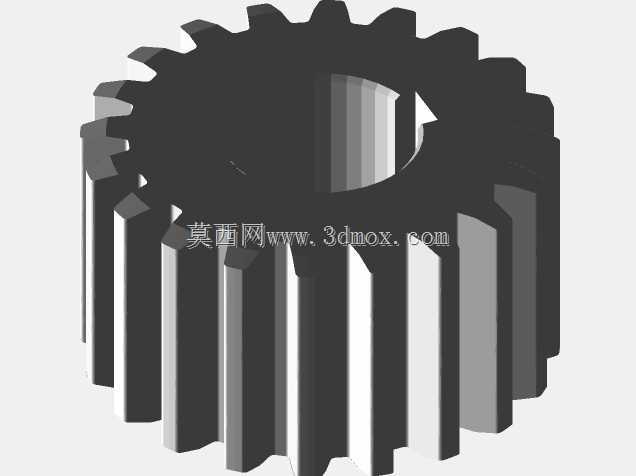

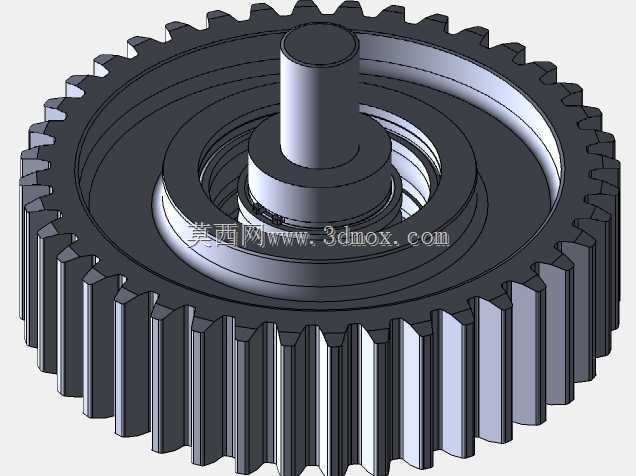

在功能特性上,该结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动构型,三个行星轮沿圆周方向均匀分布,通过对称布置的啮合点抵消径向啮合力,大幅降低轴承承受的径向载荷,提升整体运行稳定性;齿部采用渐开线圆柱直齿设计,加工工艺成熟,装配难度低,传动过程中无轴向分力,可简化支撑结构的设计;法兰式外圈设计有均匀分布的安装定位孔,可直接与设备基体通过螺栓刚性连接,输入端和输出端均采用同轴设计,无需额外调整传动同轴度,安装适配性极强。

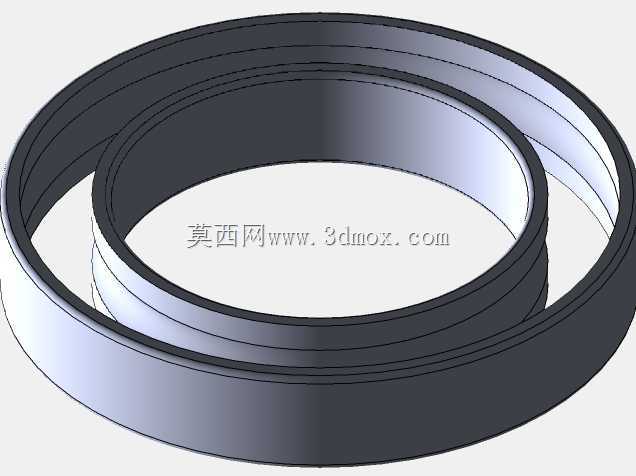

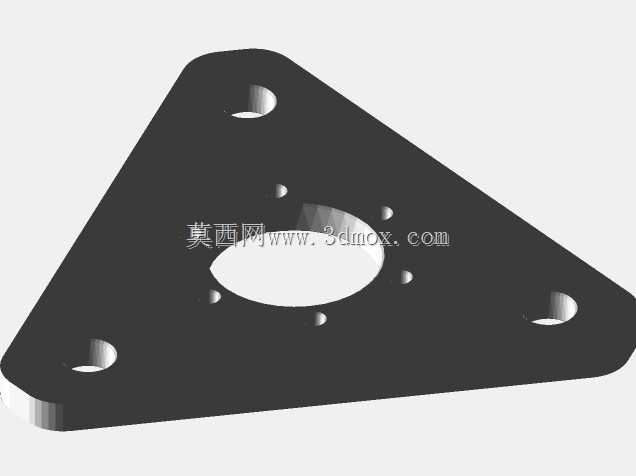

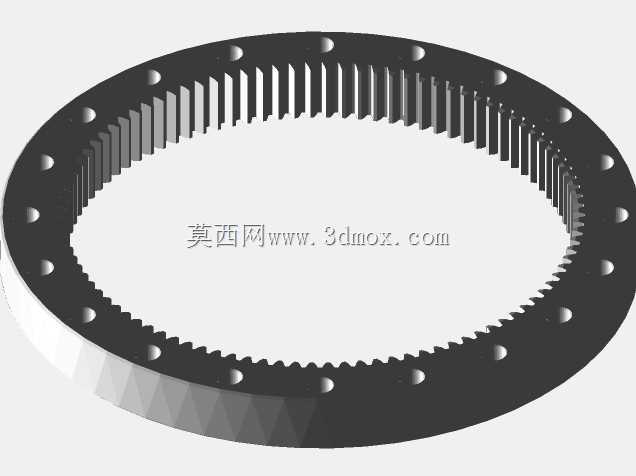

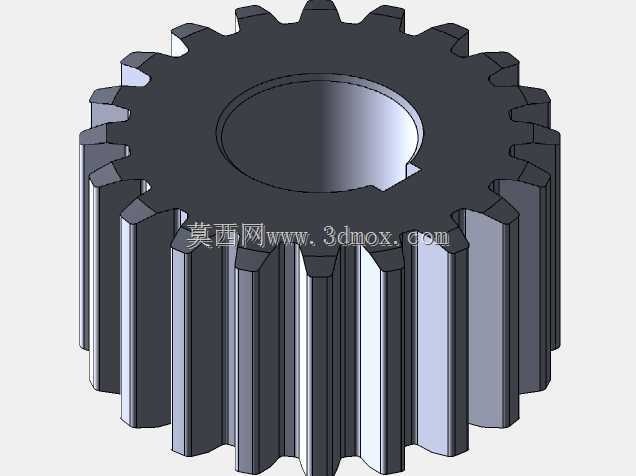

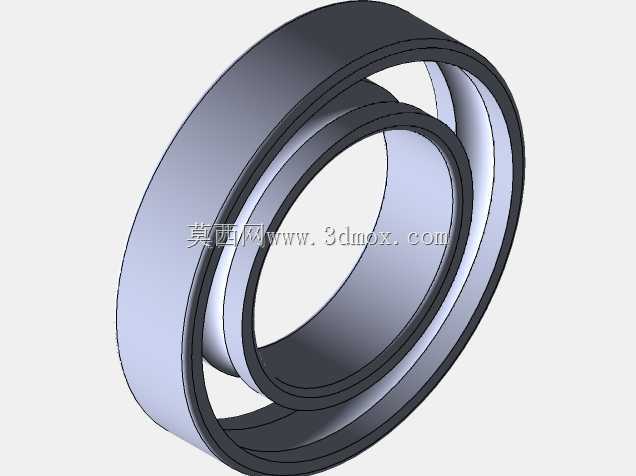

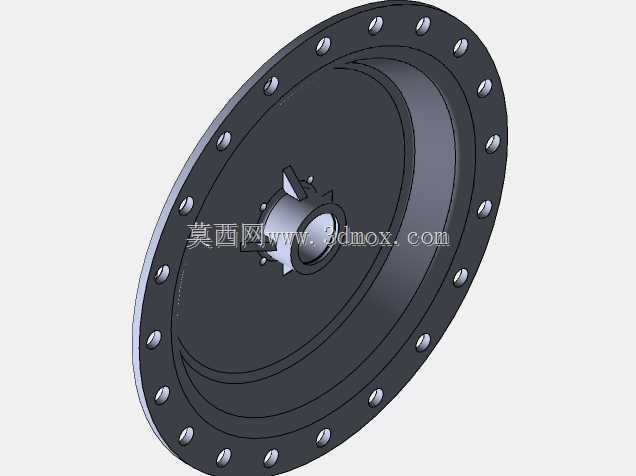

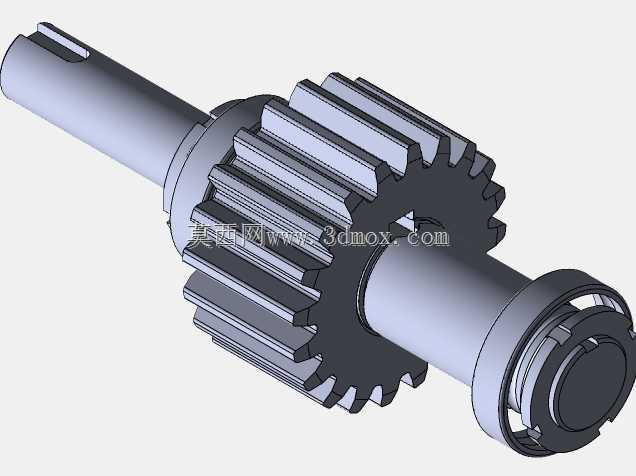

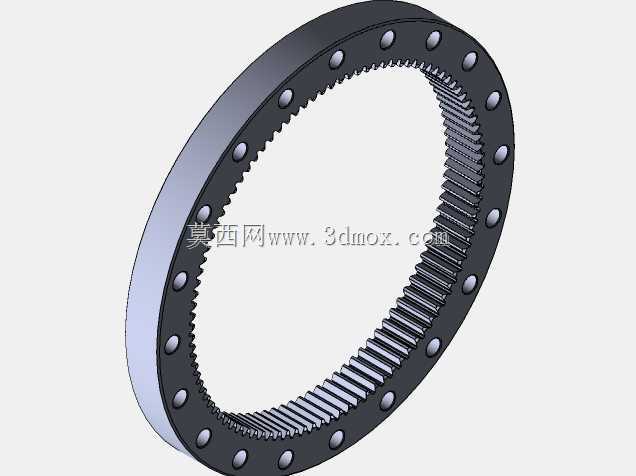

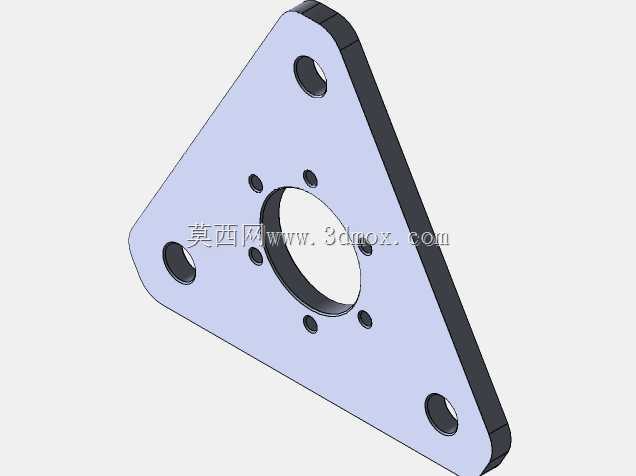

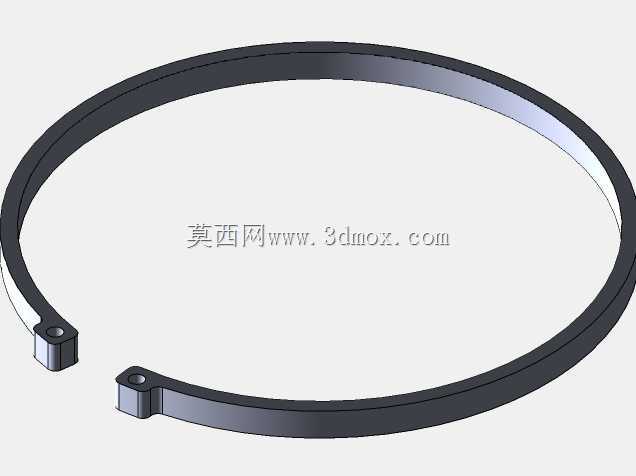

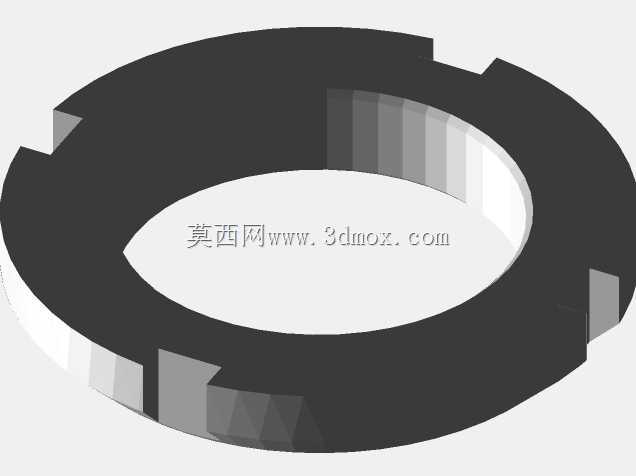

设计思路上,该结构优先保证传动刚性和背隙控制,行星轮与行星架之间采用集成式销轴支撑,搭配高精度滚动轴承减少传动间隙,太阳轮采用浮动式设计,可在运行过程中自动补偿加工和装配误差,实现各行星轮的均载,避免单轮过载导致的齿面磨损或断齿问题;内齿圈采用与安装法兰一体化的结构设计,减少了连接环节带来的刚性损失和装配误差,同时外圈的安装孔位置经过精准计算,保证与通用伺服电机、精密减速器的安装接口完全匹配,无需额外设计转接法兰即可完成装配。

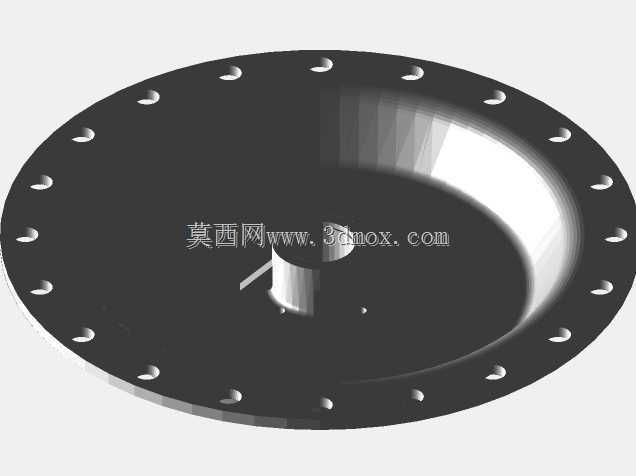

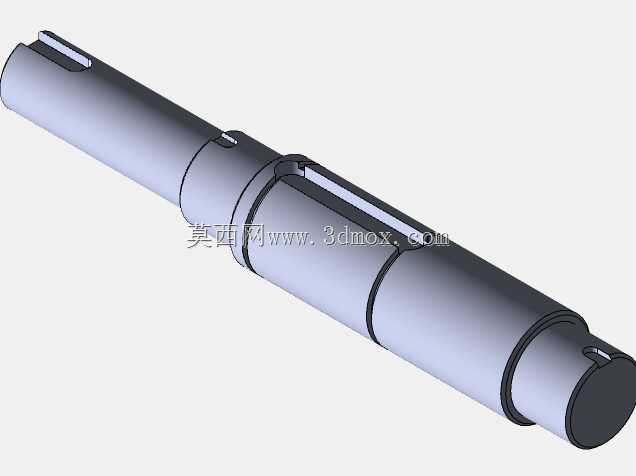

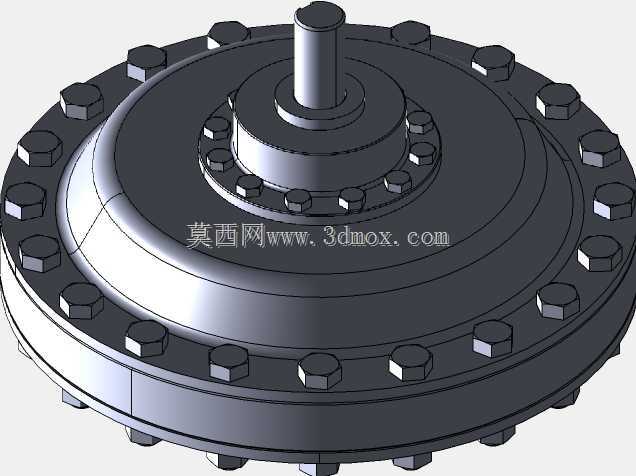

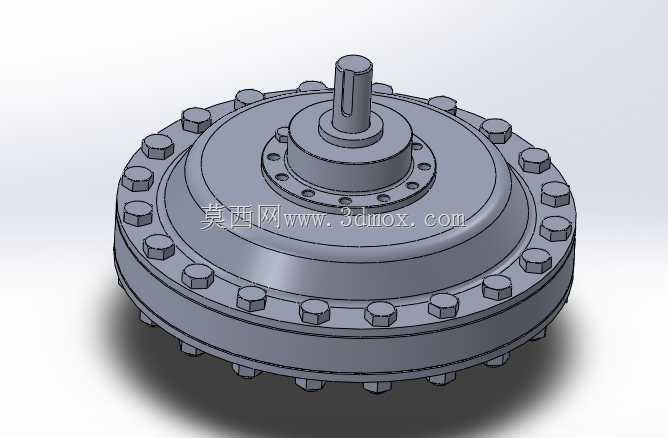

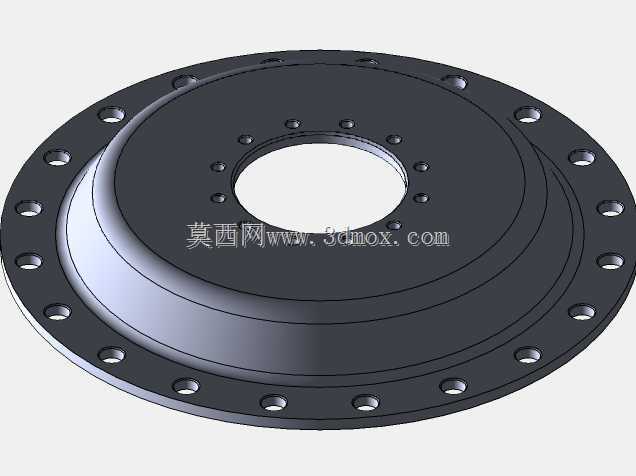

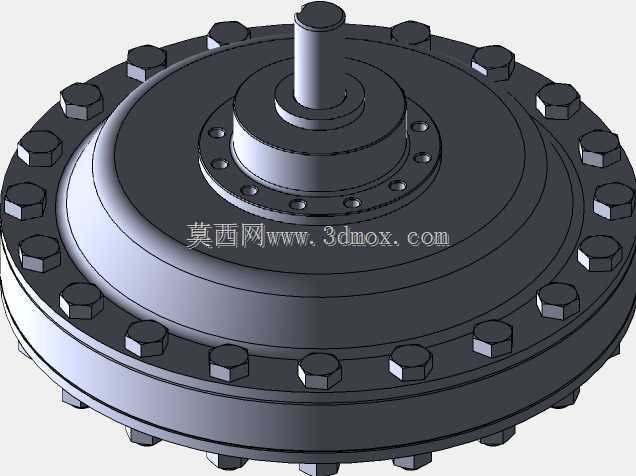

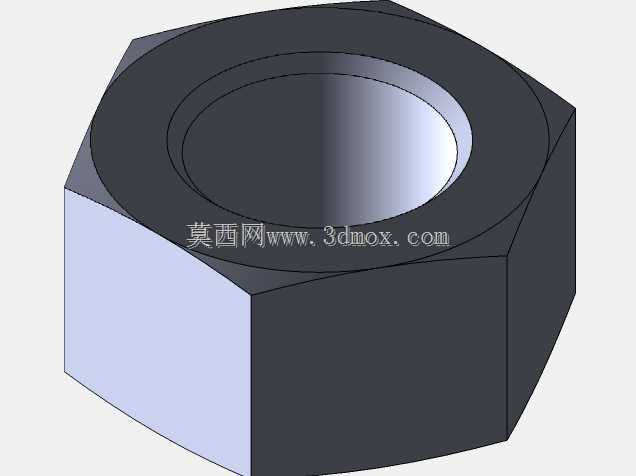

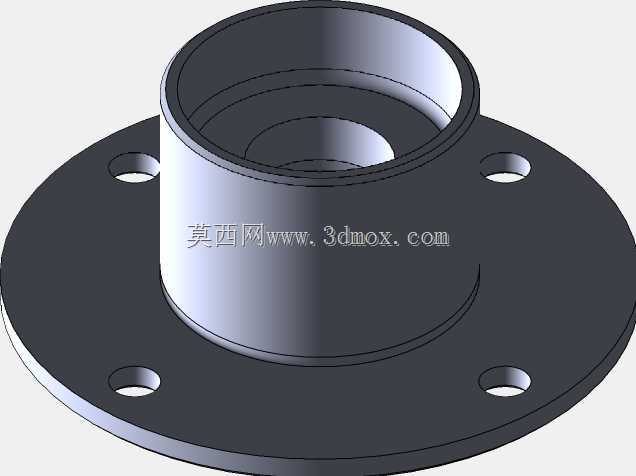

从外形尺寸与安装边界来看,该结构整体为圆盘式构型,最大外径适配常规120型伺服电机的安装尺寸,整体轴向长度控制在外径的三分之一以内,安装法兰上的定位孔沿圆周均匀分布,孔位公差满足IT7级精度要求,可实现无偏差定位安装;输入端轴孔采用标准键槽连接,适配通用伺服电机输出轴尺寸,输出端行星架采用端面螺孔设计,可直接连接负载转盘或执行机构,整体安装边界规整,无外凸的不规则结构,在设备内部布局时可有效节省安装空间,周边预留的安全间隙仅需5mm即可满足运行时的散热和振动避让需求,非常适合集成在紧凑化的精密设备内部。
