活塞式发动机曲柄连杆配气传动机构

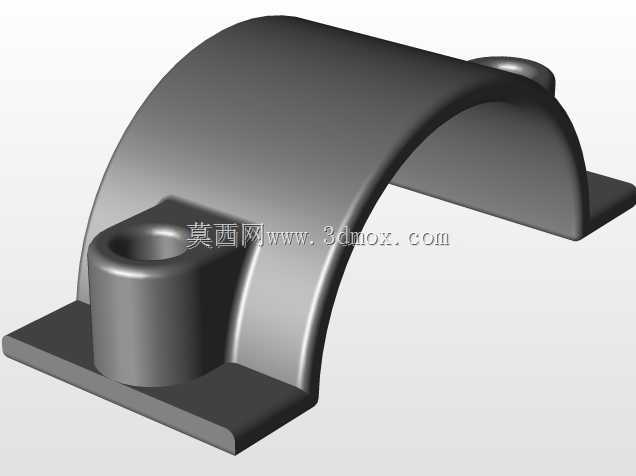

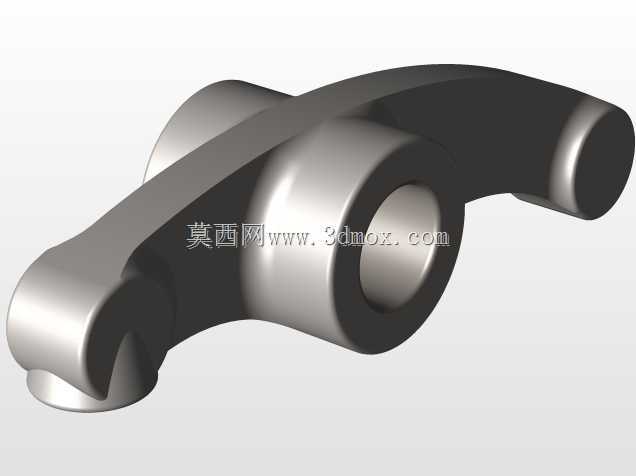

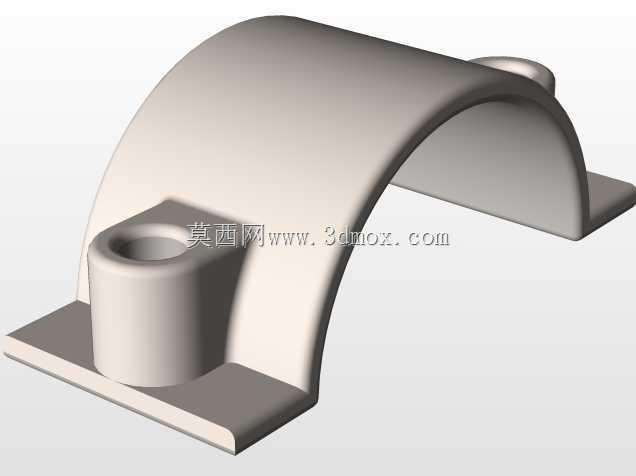

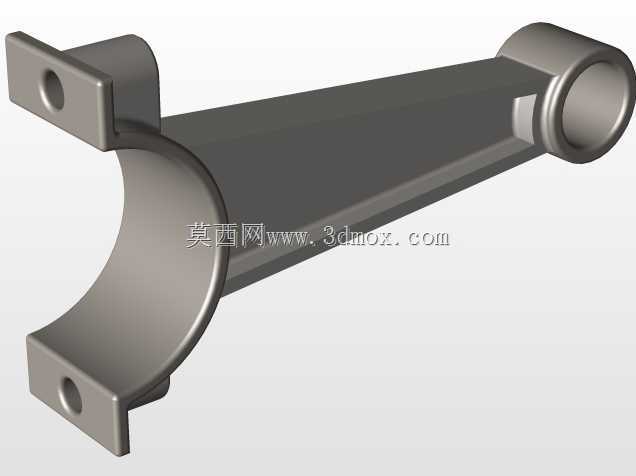

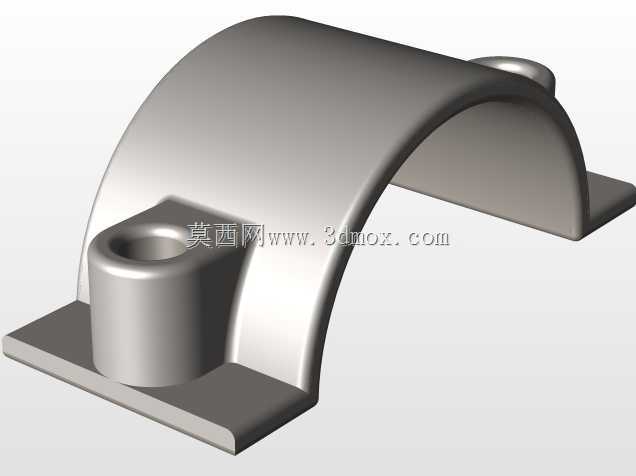

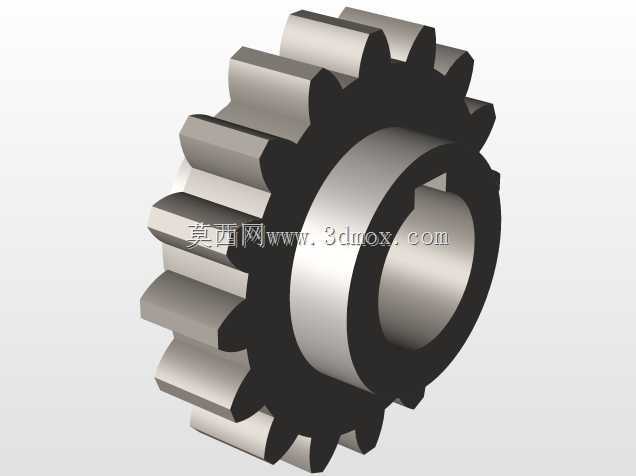

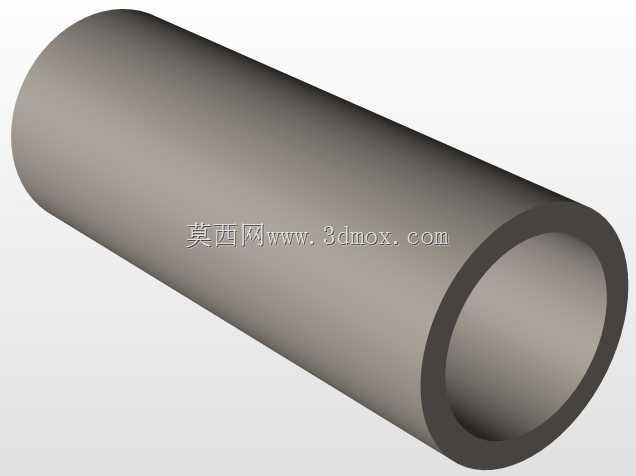

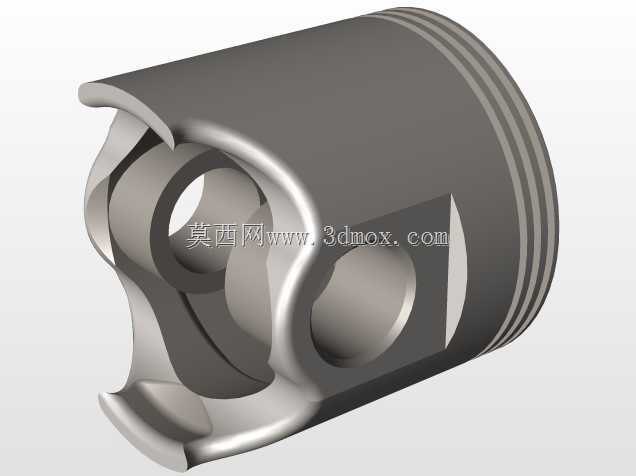

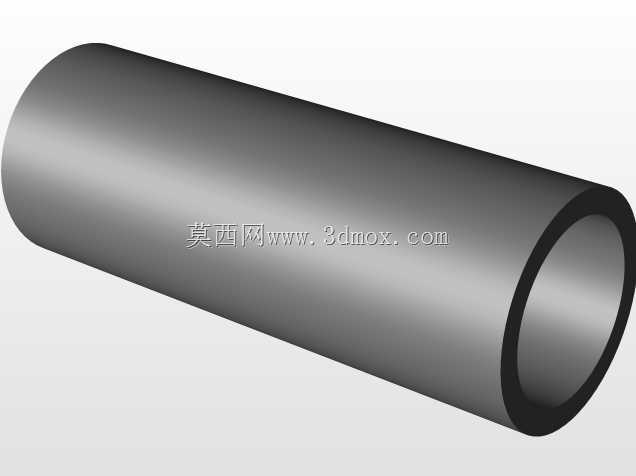

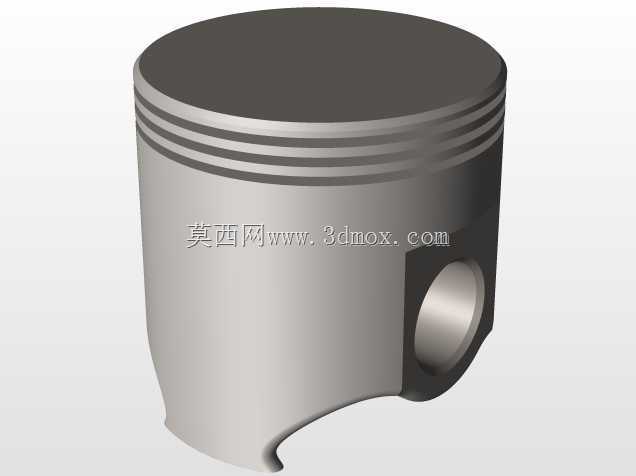

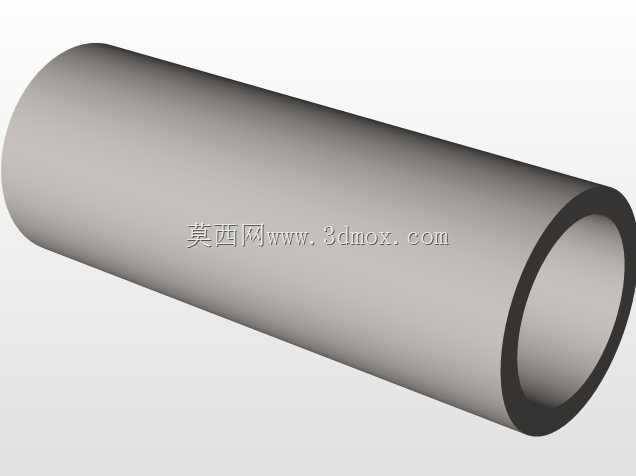

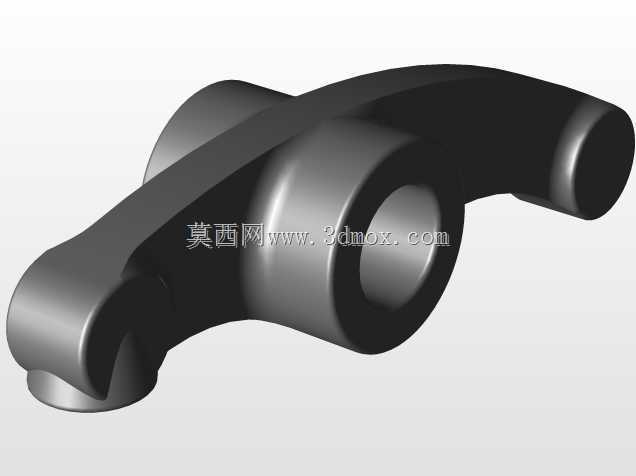

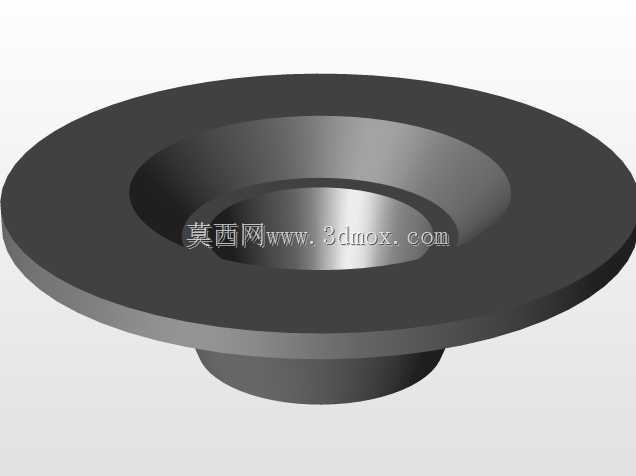

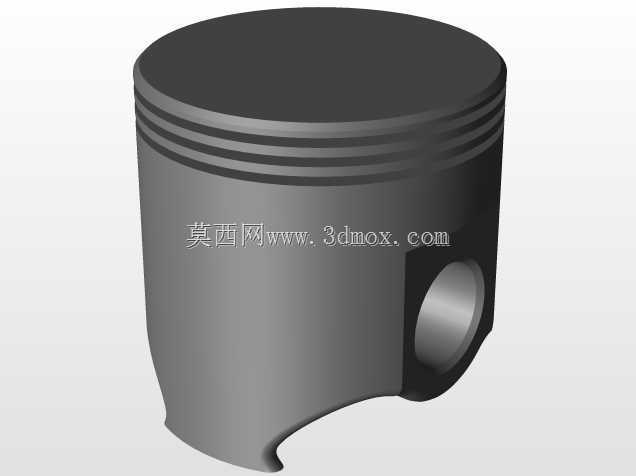

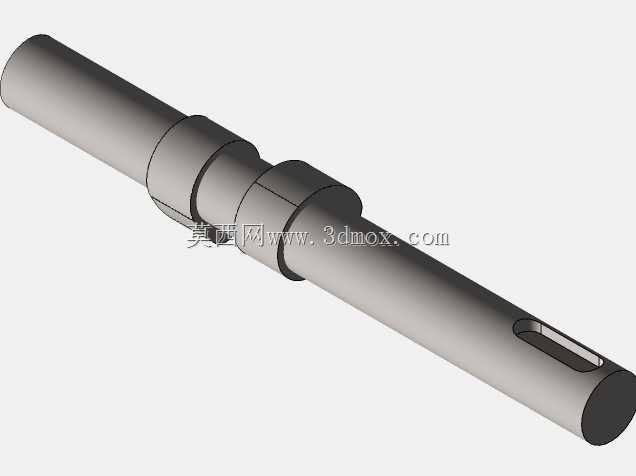

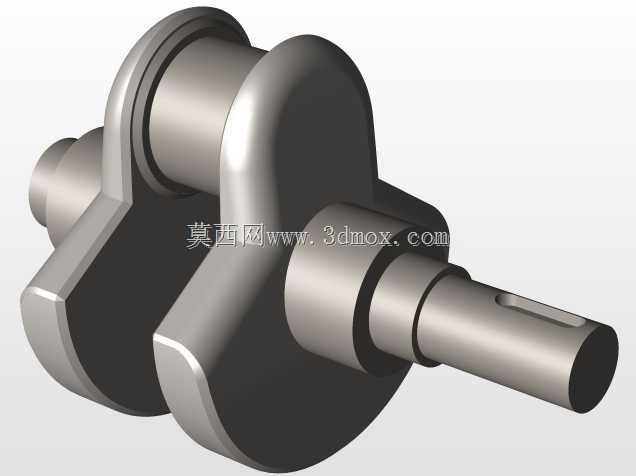

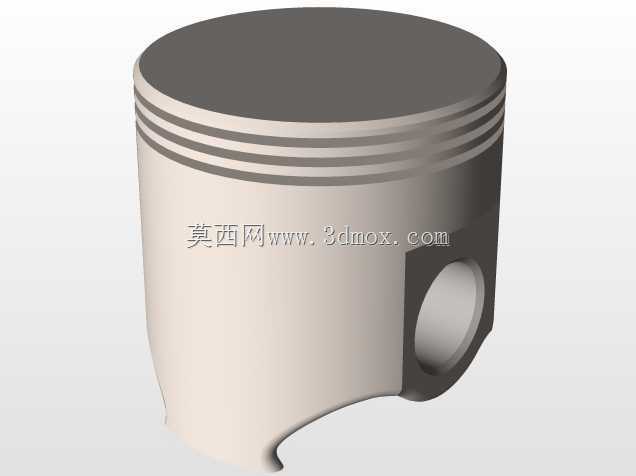

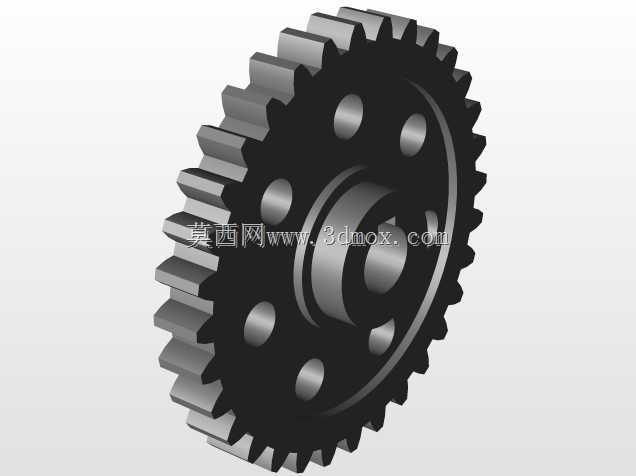

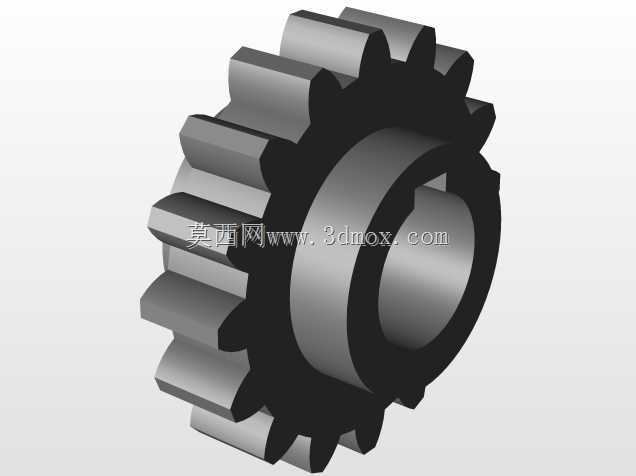

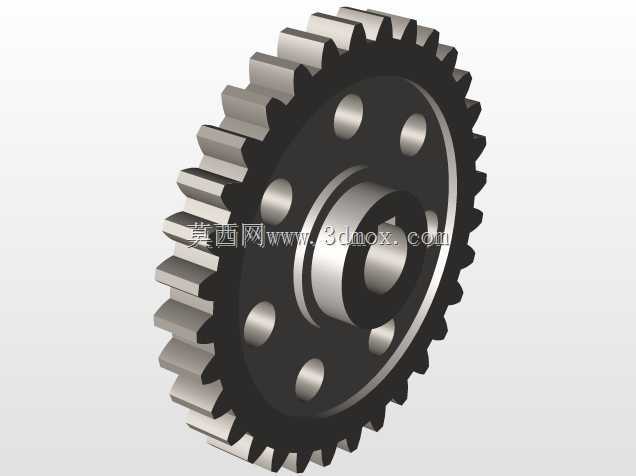

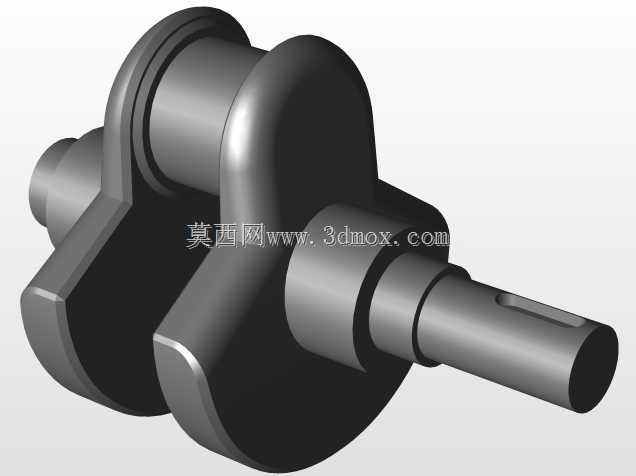

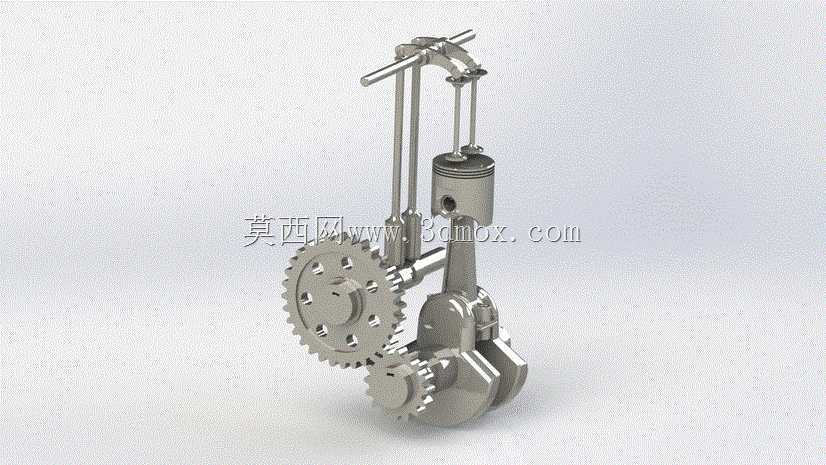

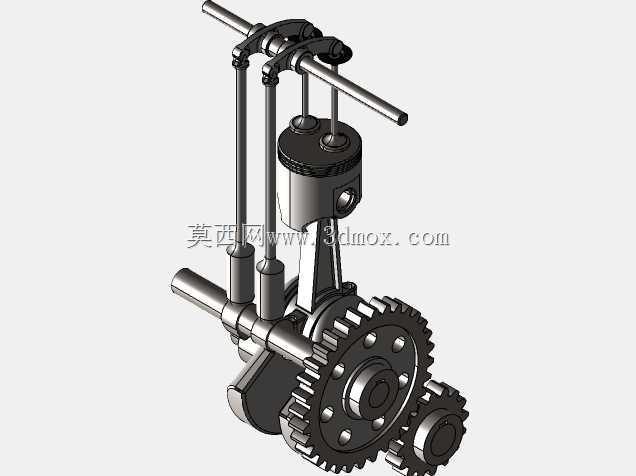

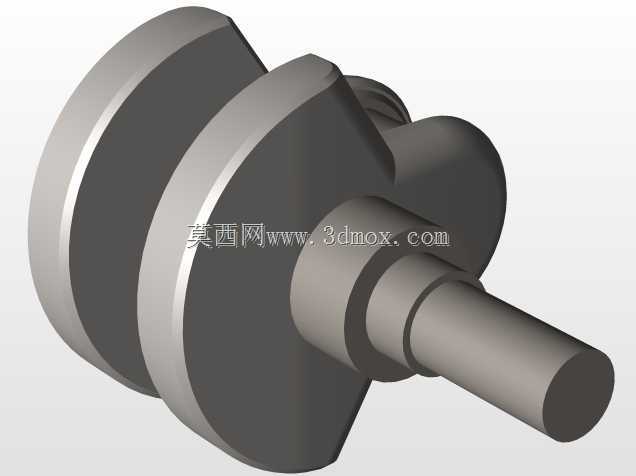

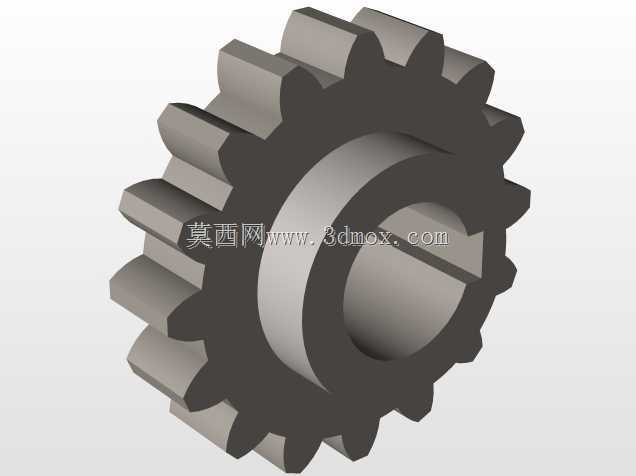

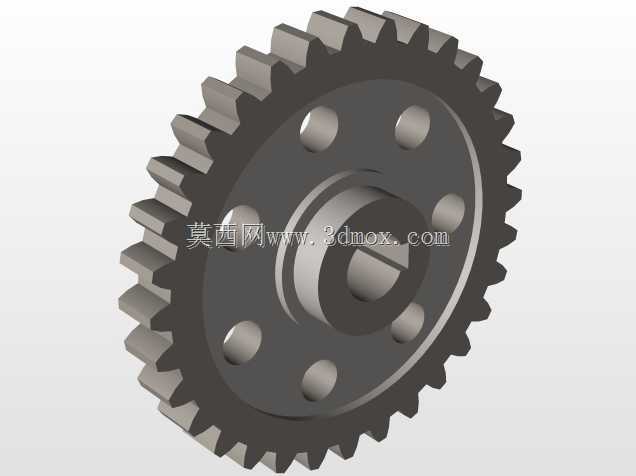

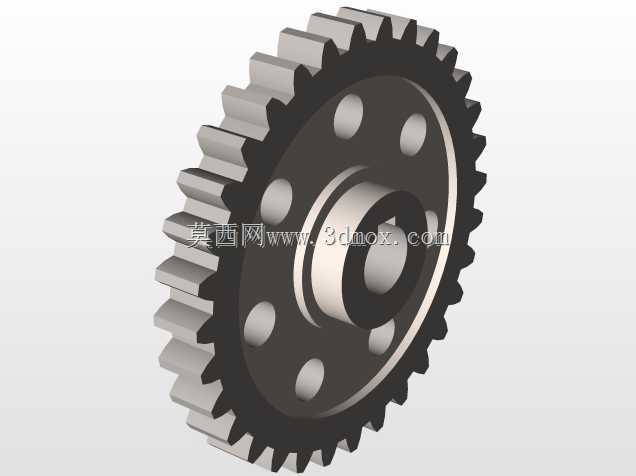

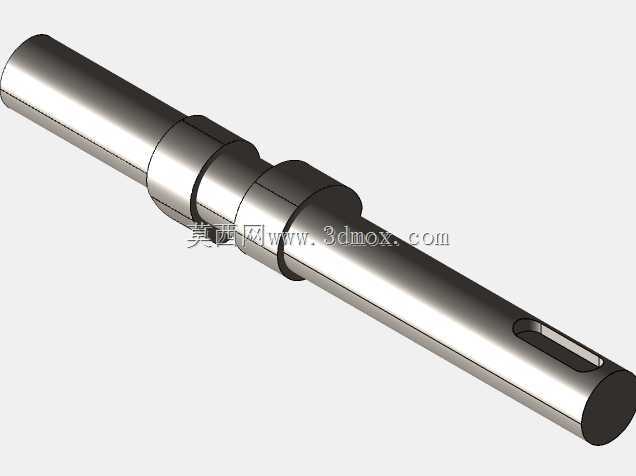

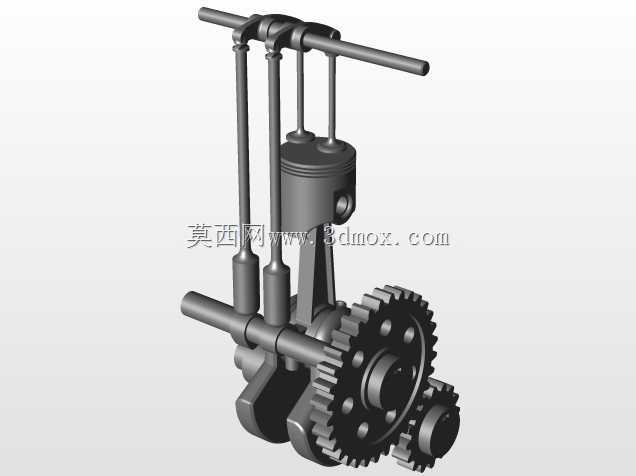

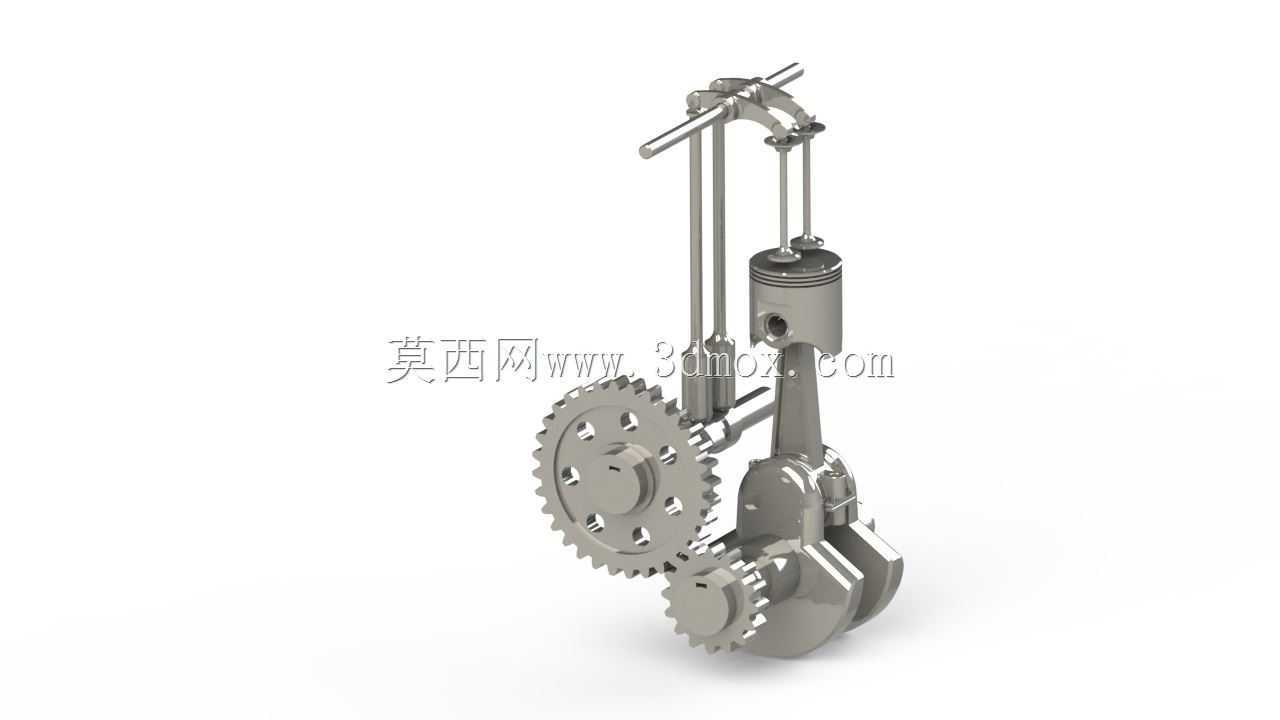

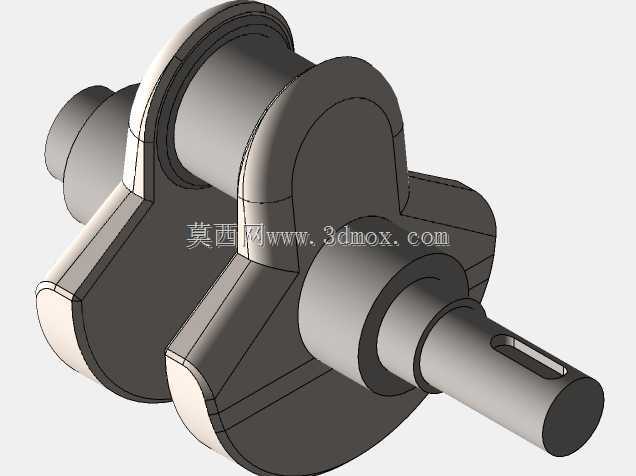

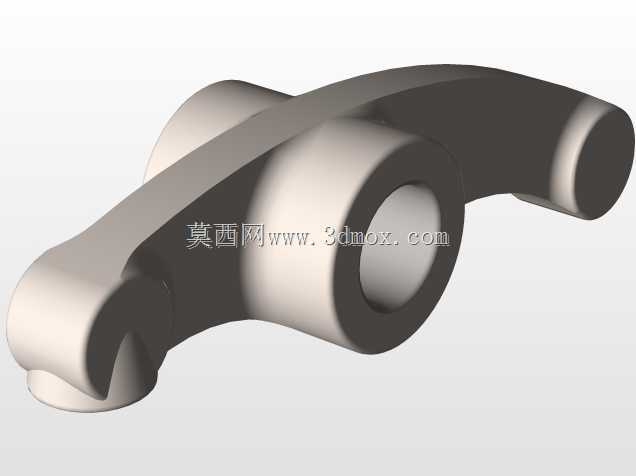

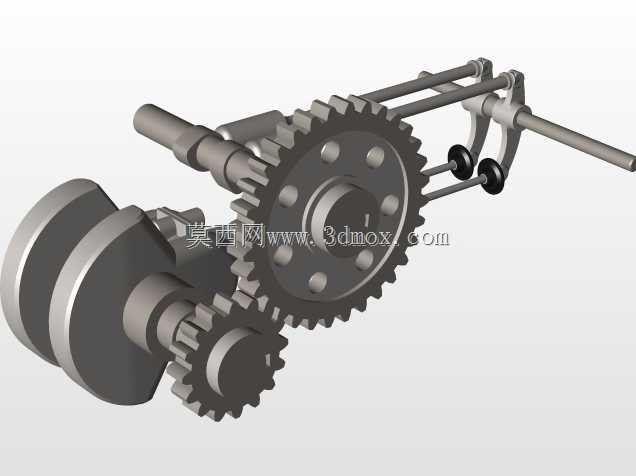

这套机构是往复式内燃机核心动力传递与配气控制的集成总成，广泛应用于小型通用汽油机、摩托车动力单元、教学演示实验台以及小型工程机械动力源场景，承担着将燃料燃烧产生的热能转化为旋转机械能、同时精准控制进排气时序的核心作用，是内燃动力设备实现稳定工作循环不可或缺的机械结构。整套机构以活塞作为动力输入起始端，活塞与气缸壁配合形成密闭燃烧腔，燃烧膨胀的高压燃气推动活塞做上下往复直线运动，活塞通过活塞销与连杆小头铰接，连杆大头则与曲轴的曲柄销配合，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，曲轴端部的传动齿轮组承担两路动力传递：一路向外输出动力驱动负载，另一路通过啮合的齿轮副驱动凸轮轴转动，凸轮轴上的型线凸轮按照预设的配气相位规律，推动气门挺杆与摇臂结构，精准控制进气门与排气门的开启、关闭时刻与升程，匹配活塞的运动行程完成进气、压缩、做功、排气的完整四冲程工作循环。设计过程中重点考量了各运动副的运动干涉校验，齿轮啮合侧隙控制在合理范围以兼顾传动平稳性与热膨胀余量，曲轴的平衡块结构经过配重优化，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行振动；连杆采用变截面工字梁结构，在保证结构强度、抗冲击韧性的前提下尽可能降低往复运动质量，减少惯性载荷带来的冲击损耗；活塞环槽位置预留了标准活塞环的安装空间，可适配常规气环、油环的装配要求，保证燃烧室的密封性能与机油刮除效果。安装边界方面，整套机构的传动齿轮组中心距按照标准模数齿轮参数设计，曲轴主轴颈、凸轮轴轴颈的同轴度公差控制在机械加工通用精度等级内，可直接适配对应排量的通用内燃机缸体安装位，气门导管、挺杆孔的位置度与缸体对应安装孔完全匹配，无需额外改装即可完成装配；各运动部件的润滑通道预留位置与常规内燃机润滑系统油路走向一致，可接入压力润滑或飞溅润滑系统，保证各铰接点、啮合点在运行过程中得到充分润滑，降低磨损速率，延长整机使用寿命。整套机构的运动逻辑完全还原真实内燃机的工作过程，既可以作为实物教具直观展示四冲程发动机的动力传递与配气原理，也可经过细节优化后直接应用于小型内燃动力设备的核心结构开发，为动力单元的性能调试、结构优化提供可靠的机械结构基础。
