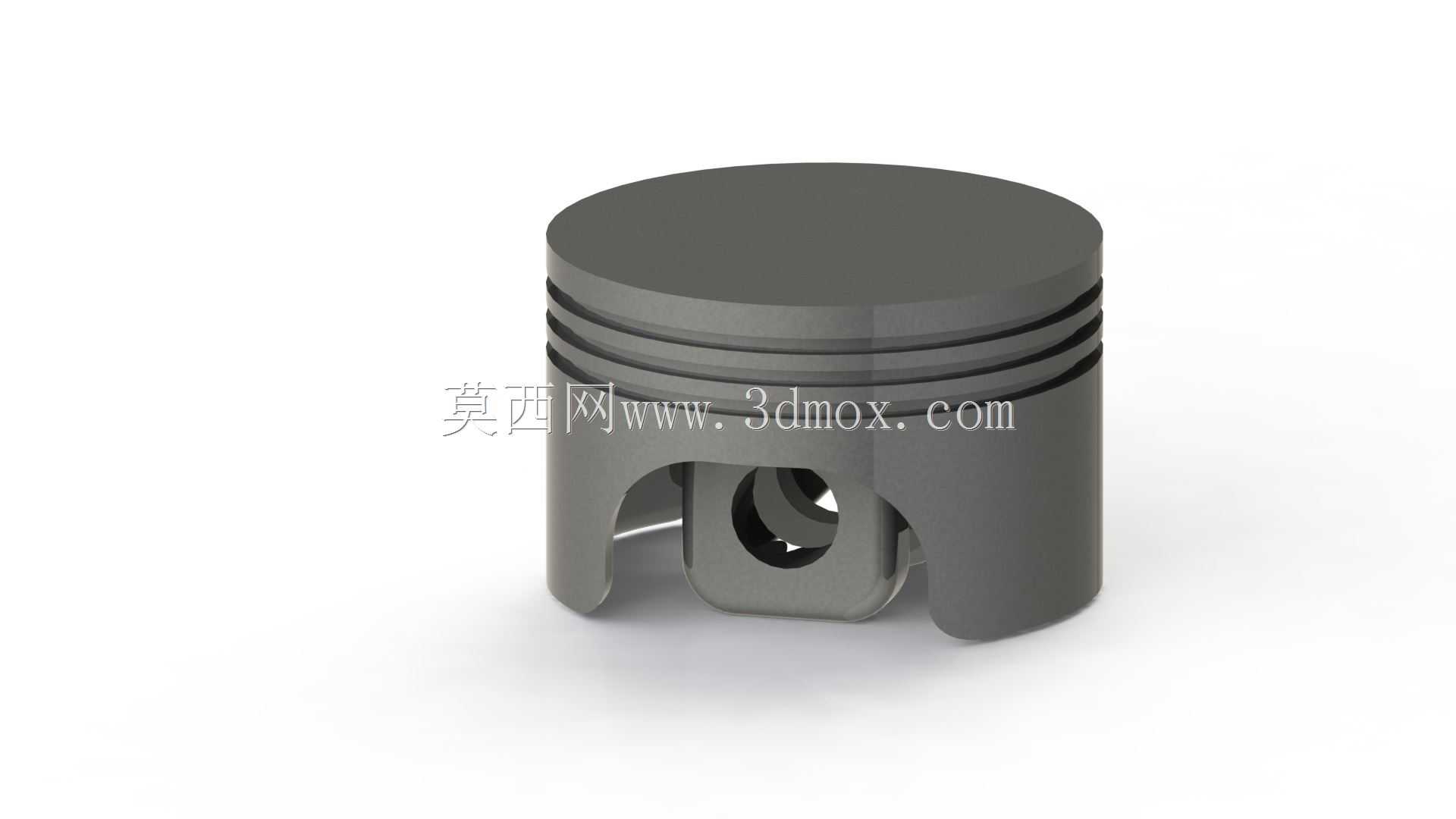

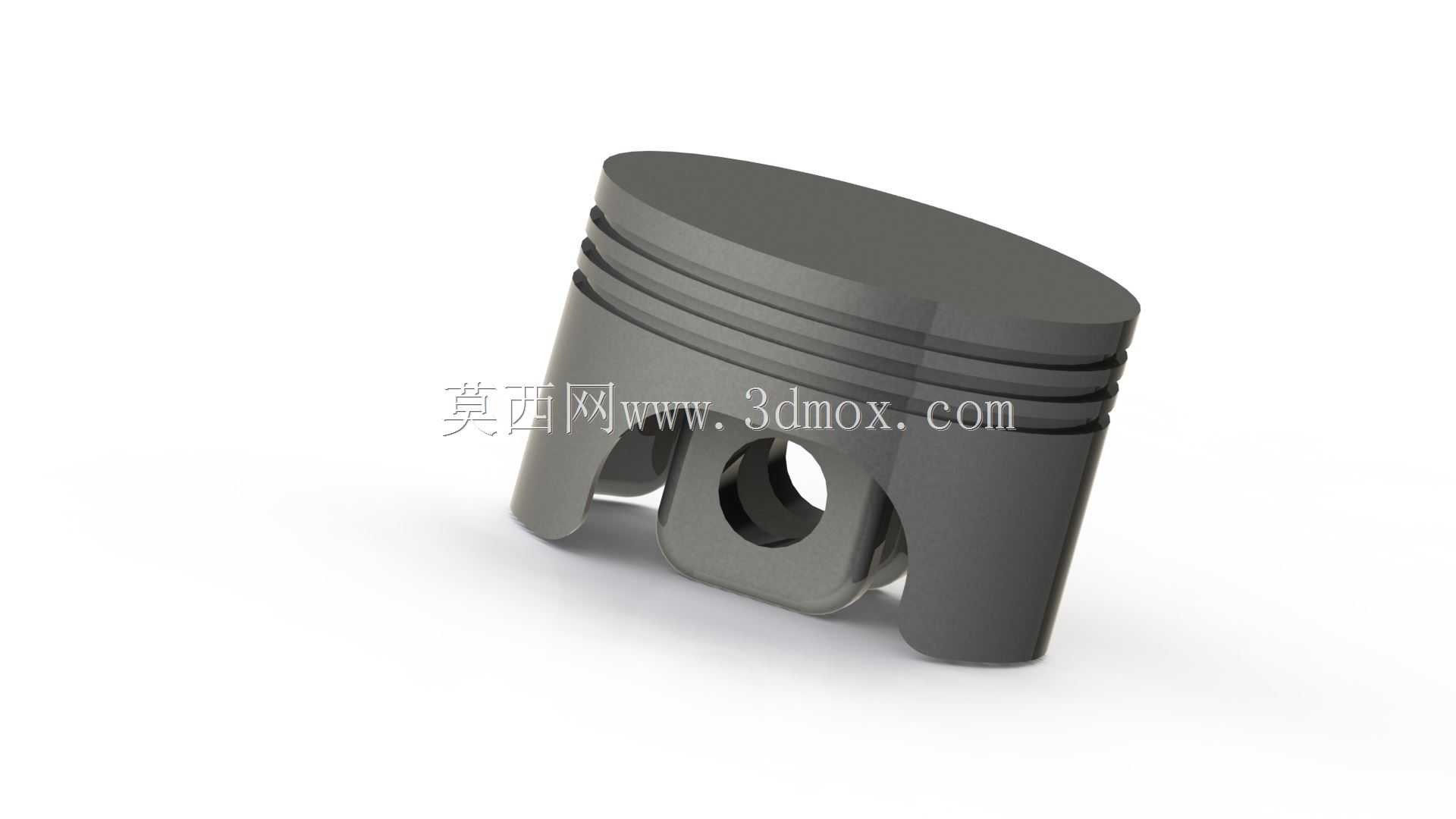

内燃机活塞精密结构三维数模

活塞作为内燃机核心往复运动构件，直接决定动力输出效率与整机运行可靠性，其三维结构设计需兼顾热负荷承载、密封性能、往复运动惯性控制等多重工程需求。从实际应用场景来看，这类活塞可适配小排量摩托车汽油机、微型车用内燃机等动力单元，在气缸内完成进气、压缩、做功、排气四个冲程的往复动作，将燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

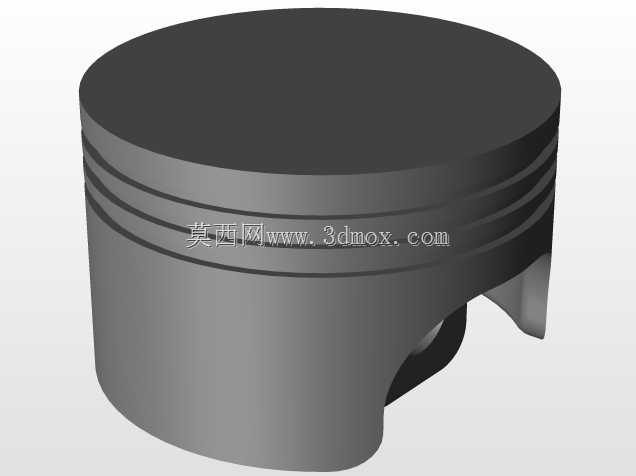

设计过程中首先要明确安装边界尺寸：活塞裙部的外径需与对应气缸内径保持微米级配合间隙，既要保证高温工况下的热膨胀余量，避免拉缸故障，又要减少活塞摆动量，降低敲缸噪声与漏气风险。活塞头部的环槽结构是密封功能的核心载体，三道环槽分别适配两道气环与一道油环，气环负责阻隔燃烧室高压燃气窜入曲轴箱，油环则负责刮除气缸壁多余润滑油，避免机油参与燃烧，环槽的宽度、深度以及槽岸高度都经过受力校核，能承受燃气爆发时的高频冲击载荷。

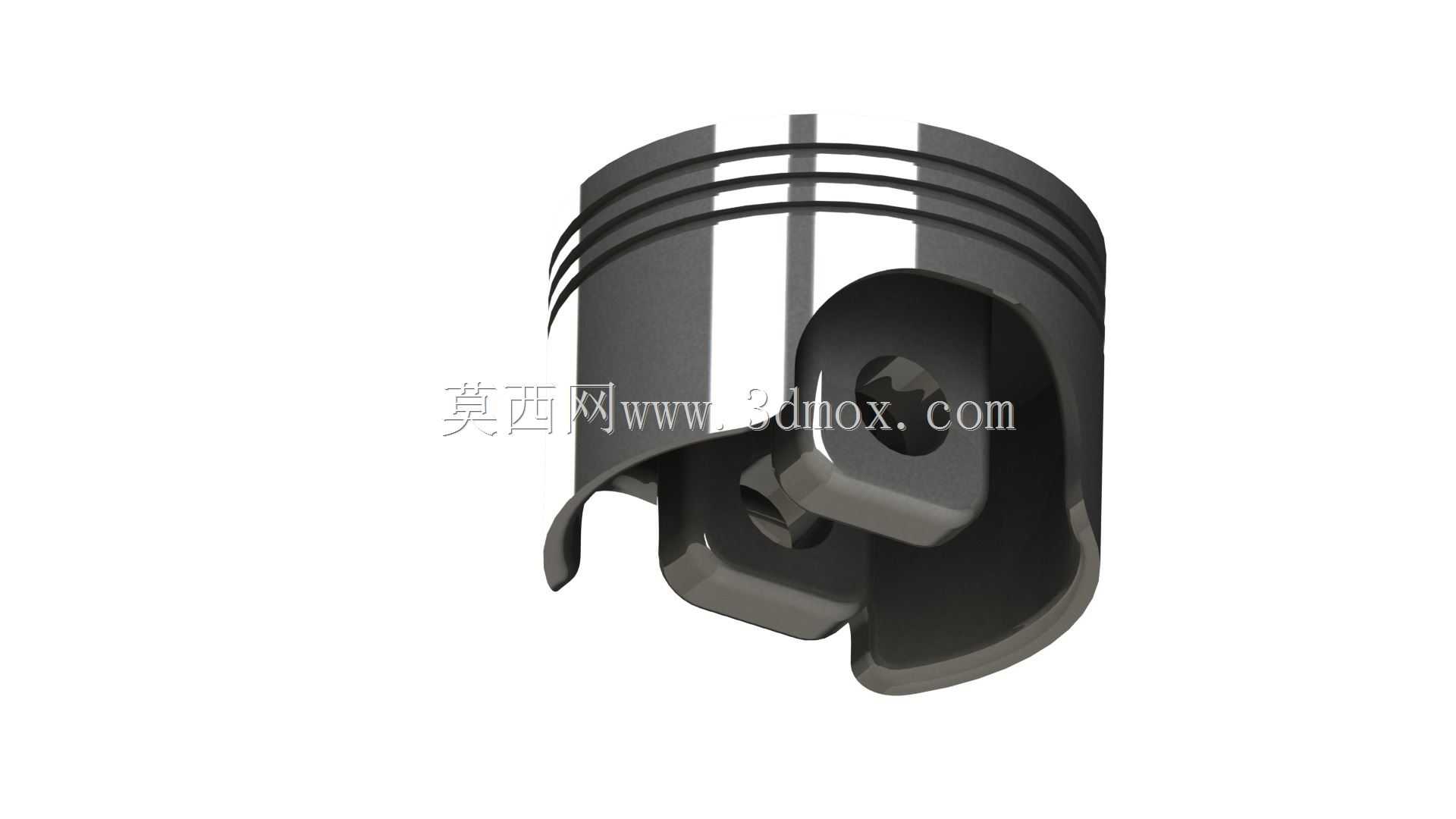

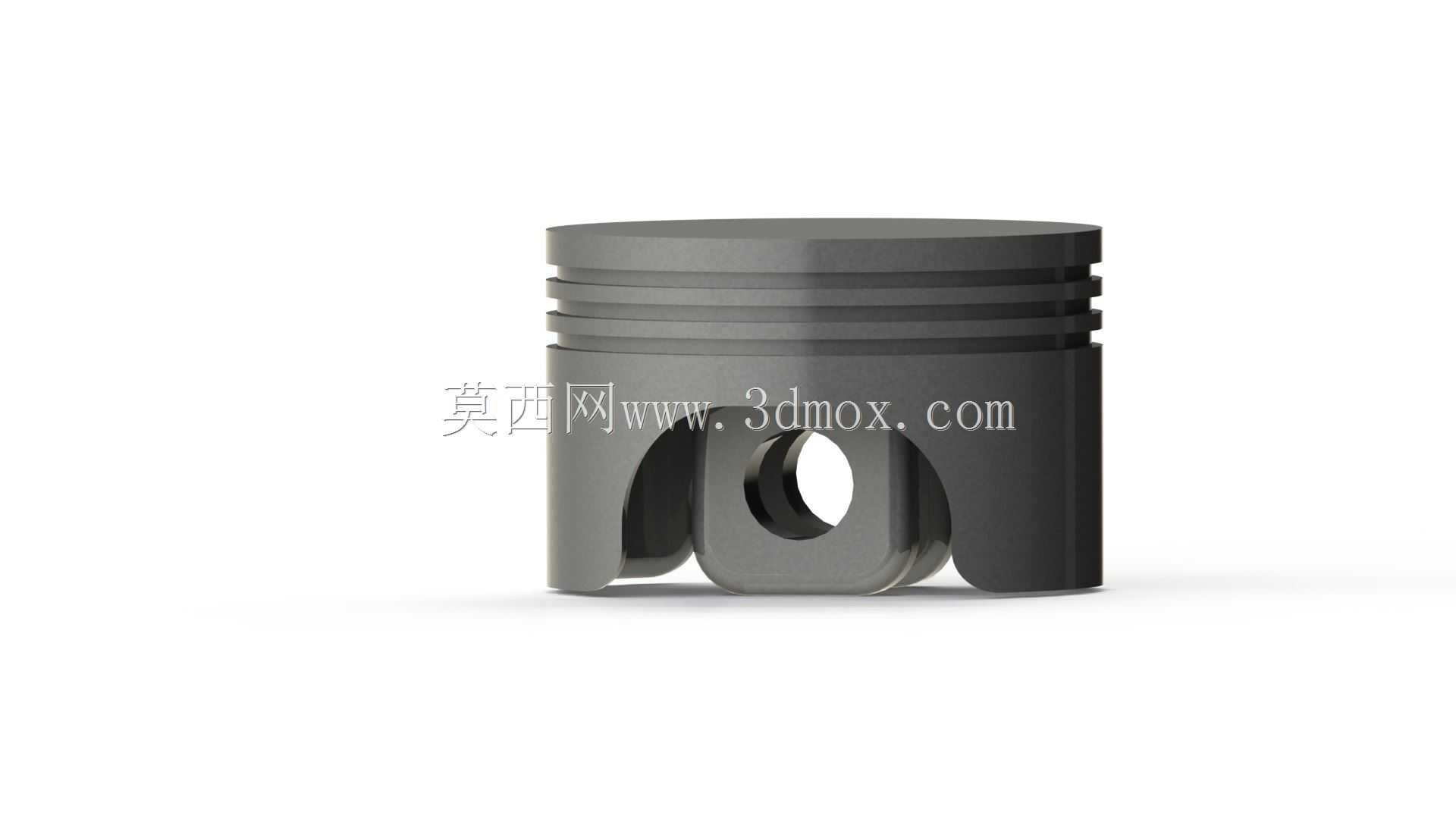

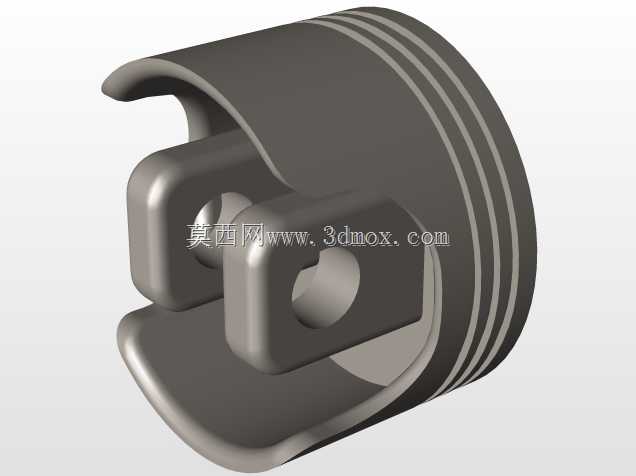

活塞销座的凸台结构采用对称式布局，销孔与活塞销采用过渡配合，销座内侧的加强筋设计可分散活塞销传递的交变载荷，避免销座位置出现应力集中导致的疲劳开裂。裙部的型线设计并非正圆柱结构，而是根据热变形规律设计为中凸变椭圆形态，冷态下裙部与缸壁的接触点集中在中下部，热态膨胀后裙部能与缸壁形成均匀贴合面，既保证导向精度，又减少摩擦损耗。顶部的凹坑结构对应燃烧室形状设计，可组织缸内气流运动，优化油气混合效果，提升燃烧效率，顶部边缘的倒角处理可避免气门运动过程中与活塞发生干涉。

这类活塞的重量控制也十分关键，往复运动件的轻量化设计能有效降低曲轴平衡配重需求，减少整机振动，因此在非受力区域做了合理的壁厚减薄处理，同时保证高温高压下的结构强度，裙部下方的缺口设计则是为了避让曲轴曲柄的运动轨迹，避免活塞下行到下止点时与运动部件发生碰撞。
