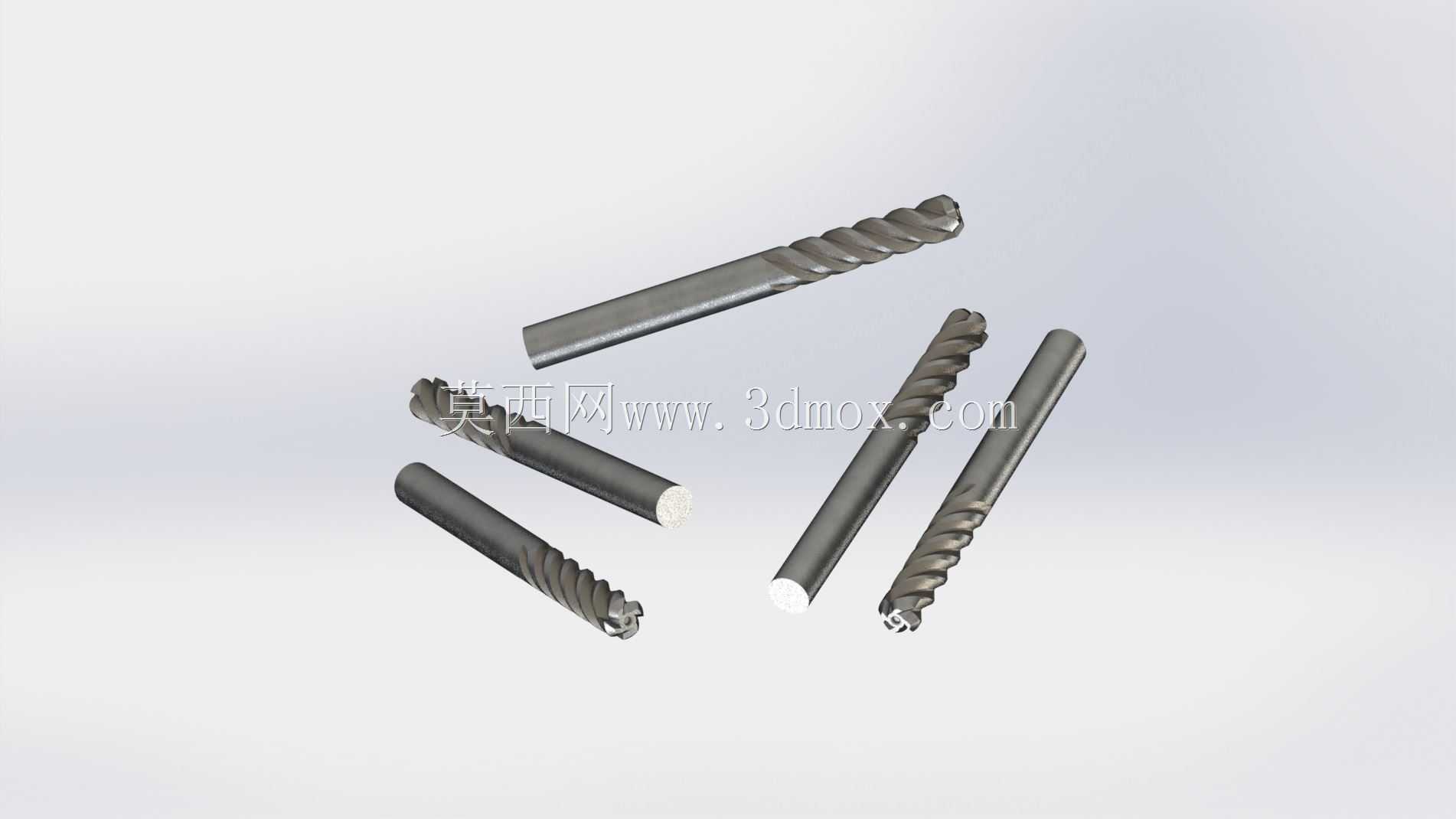

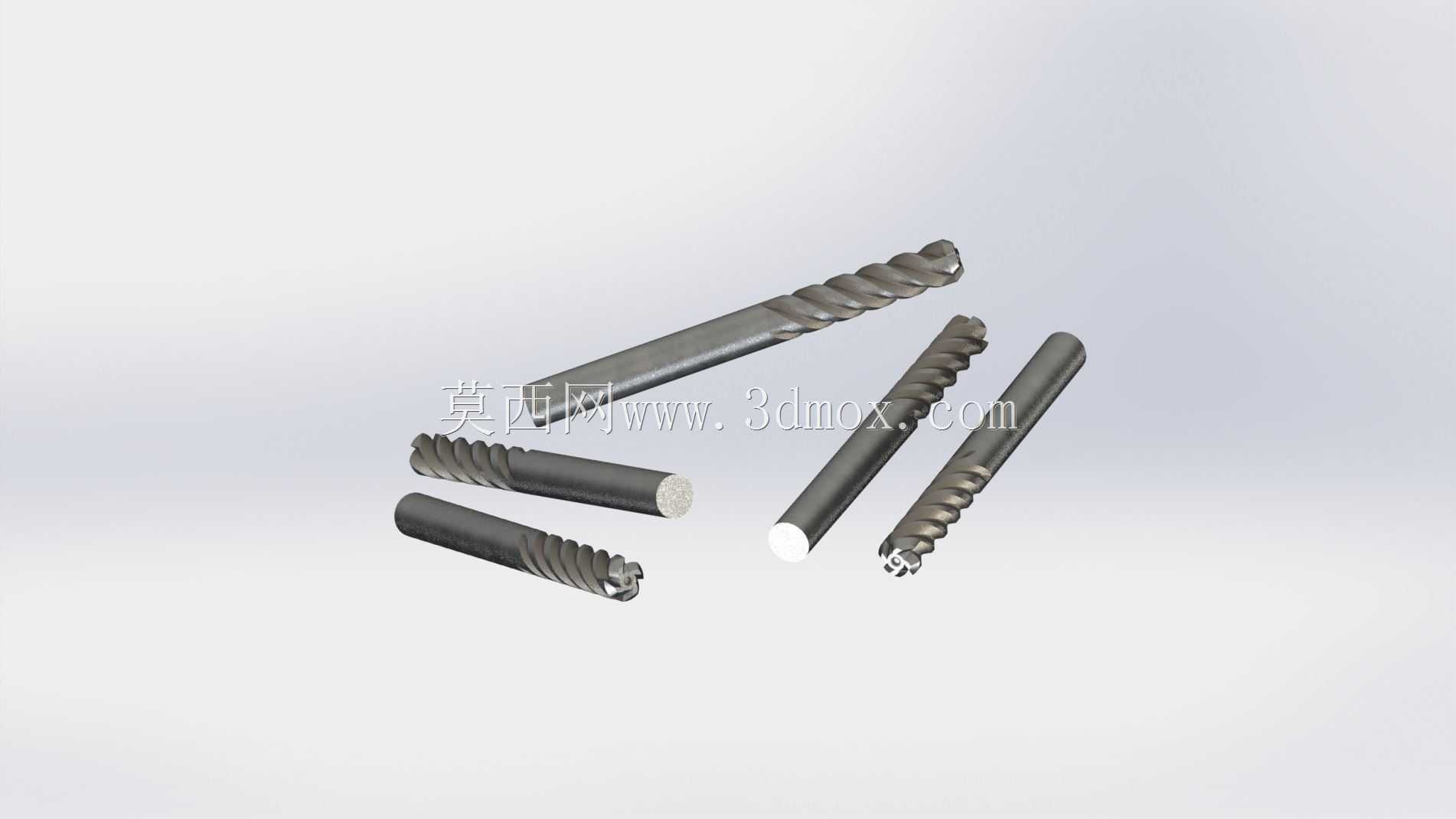

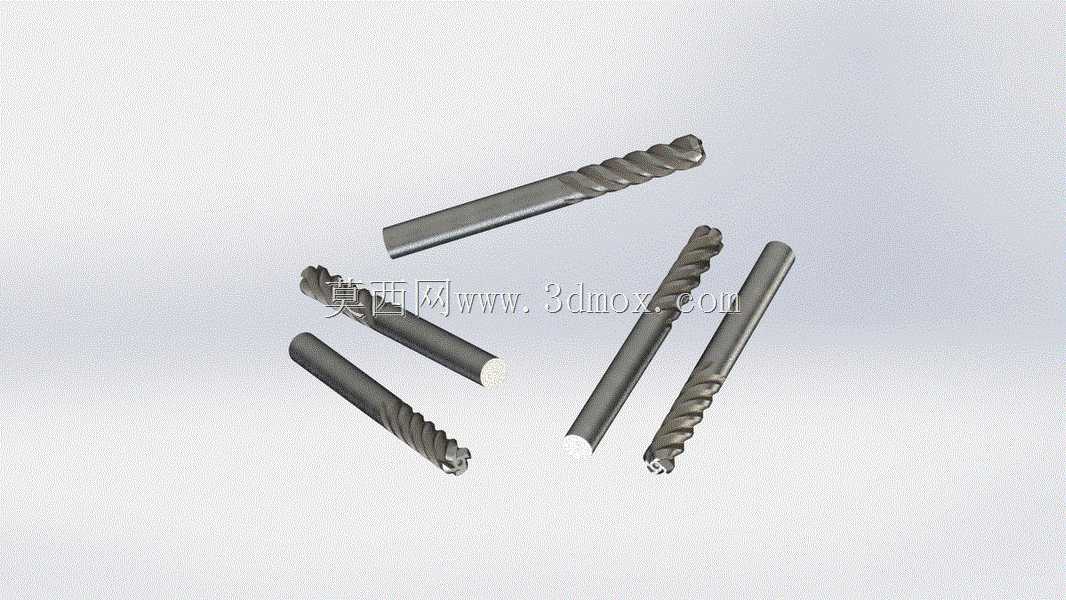

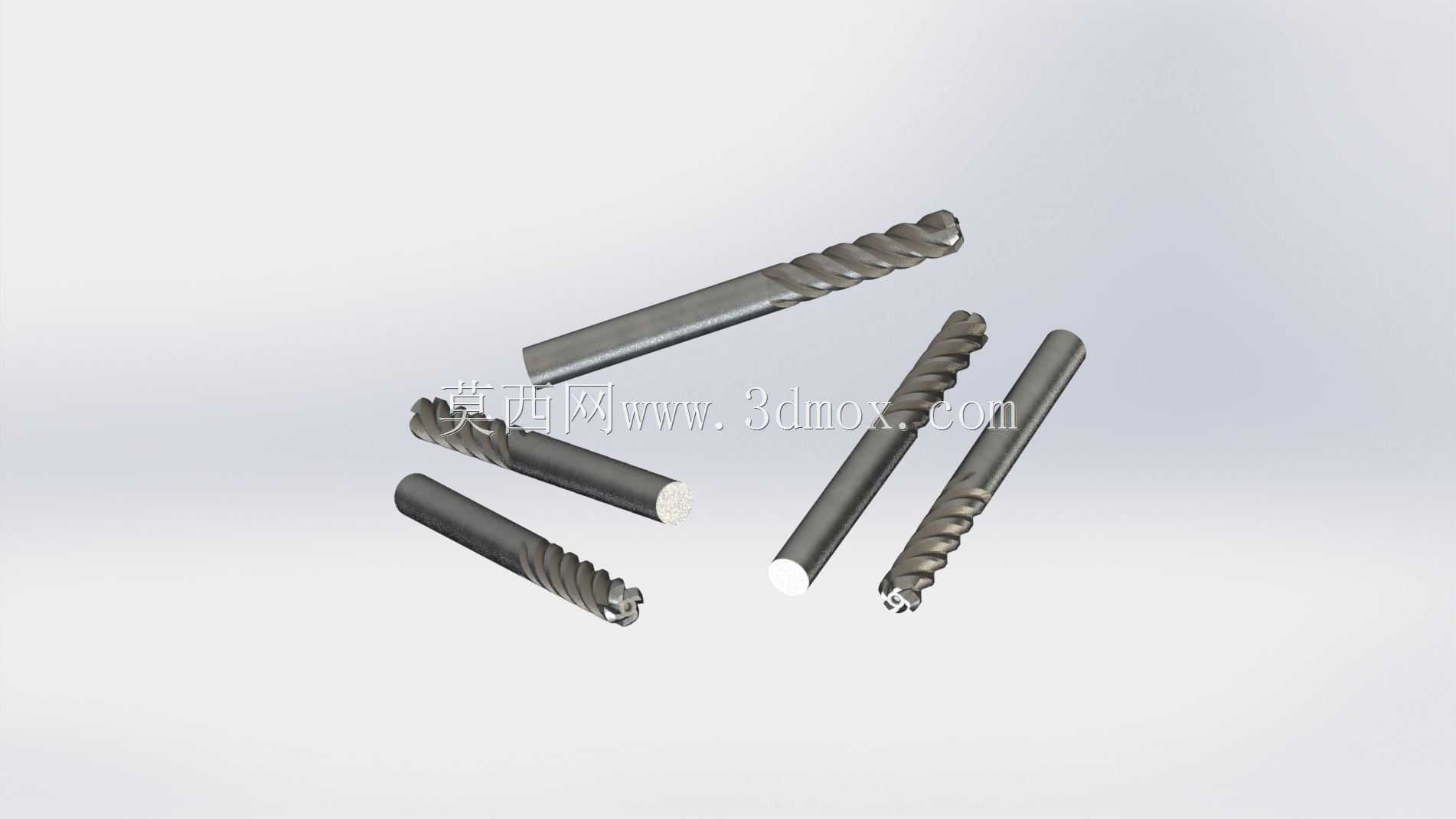

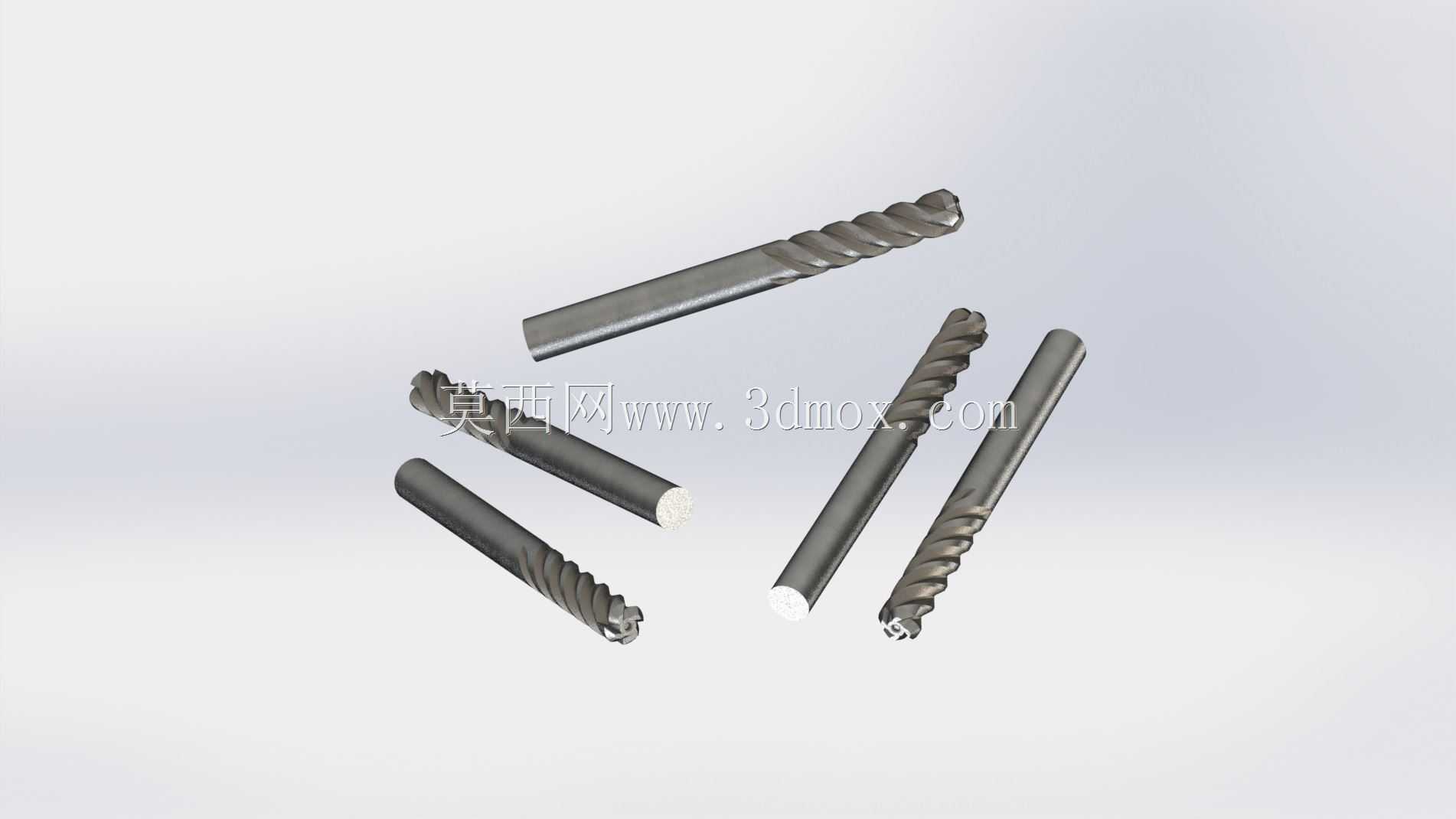

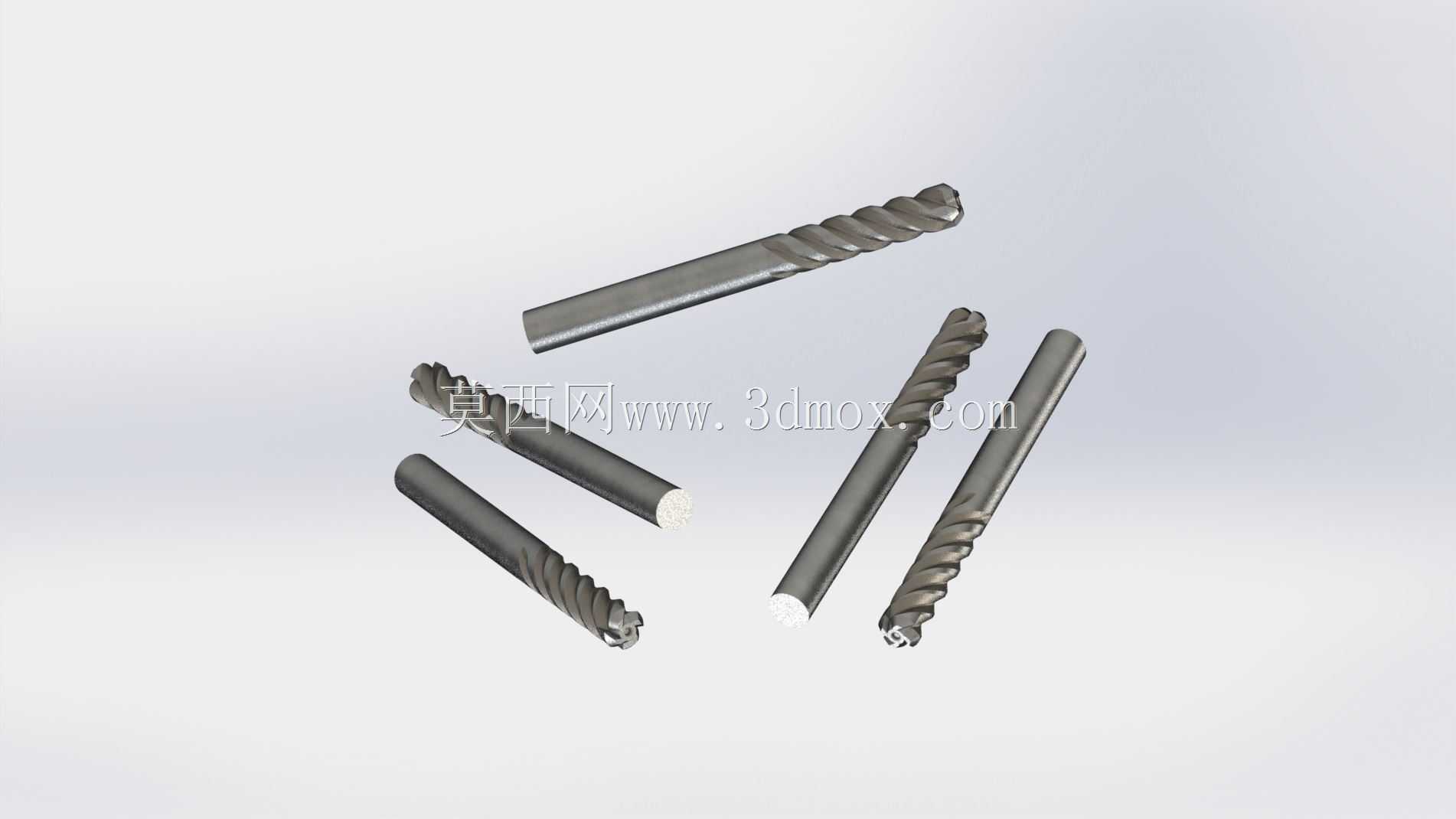

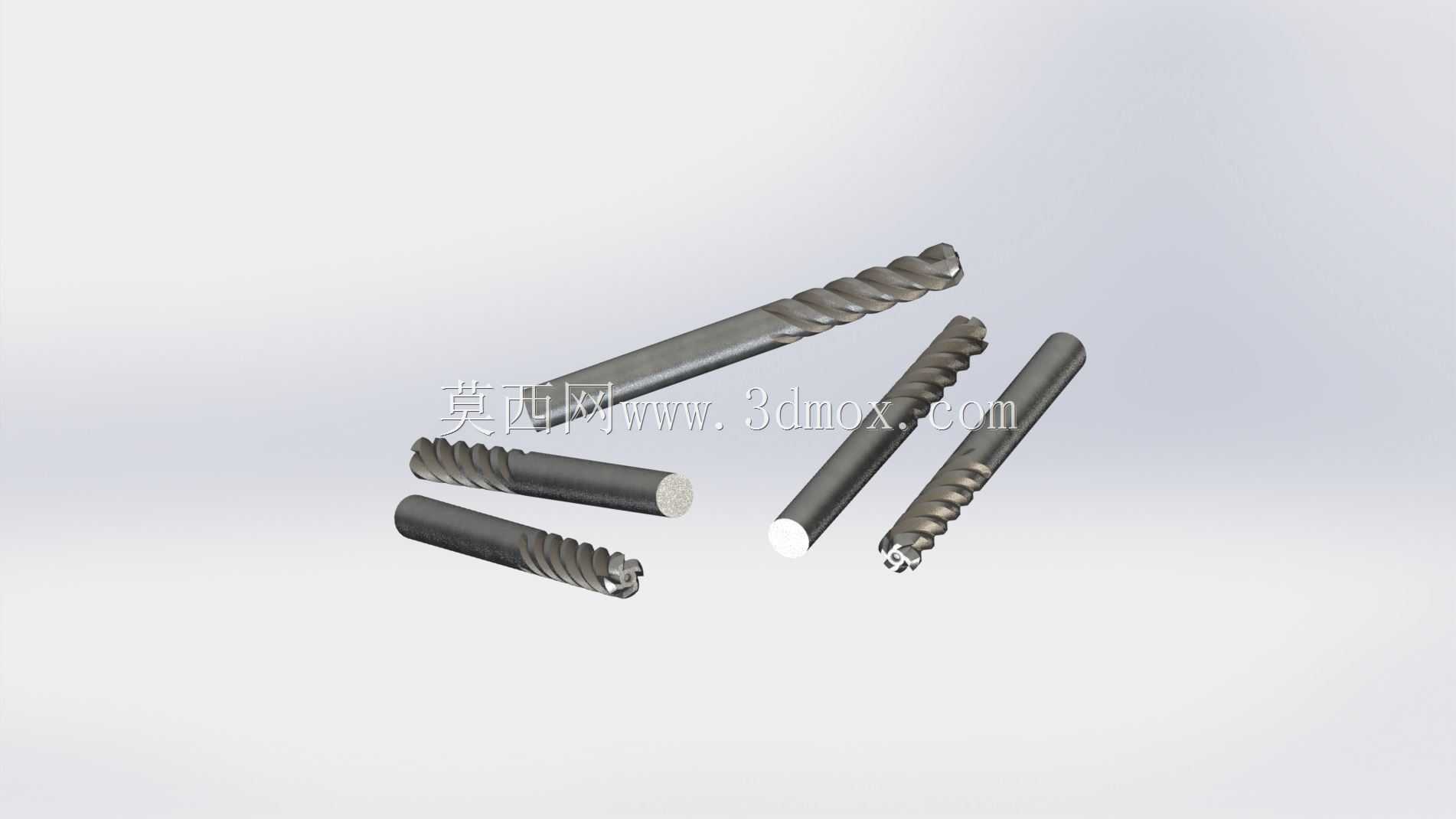

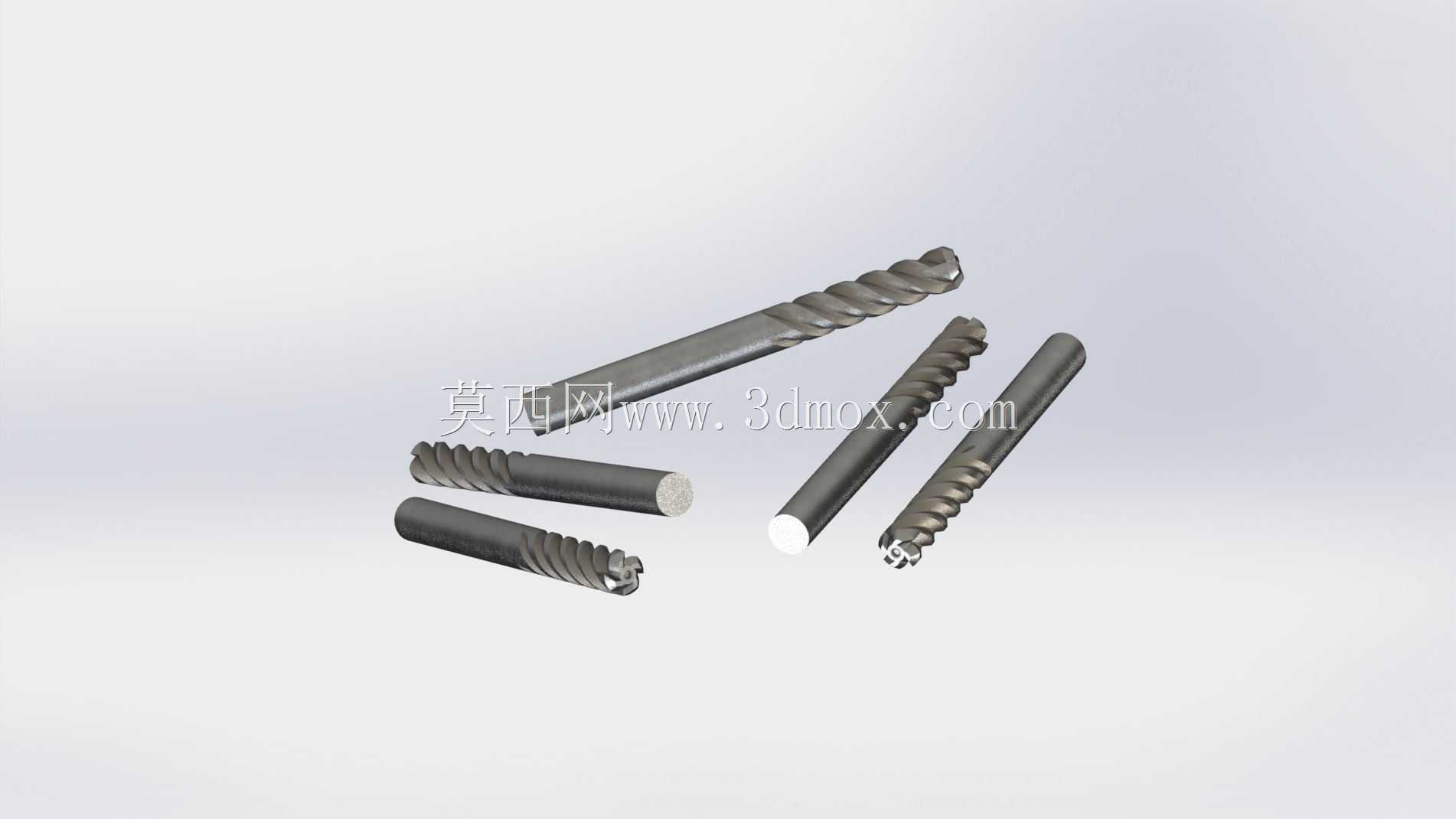

硬质材料加工专用Φ10麻花钻结构设计

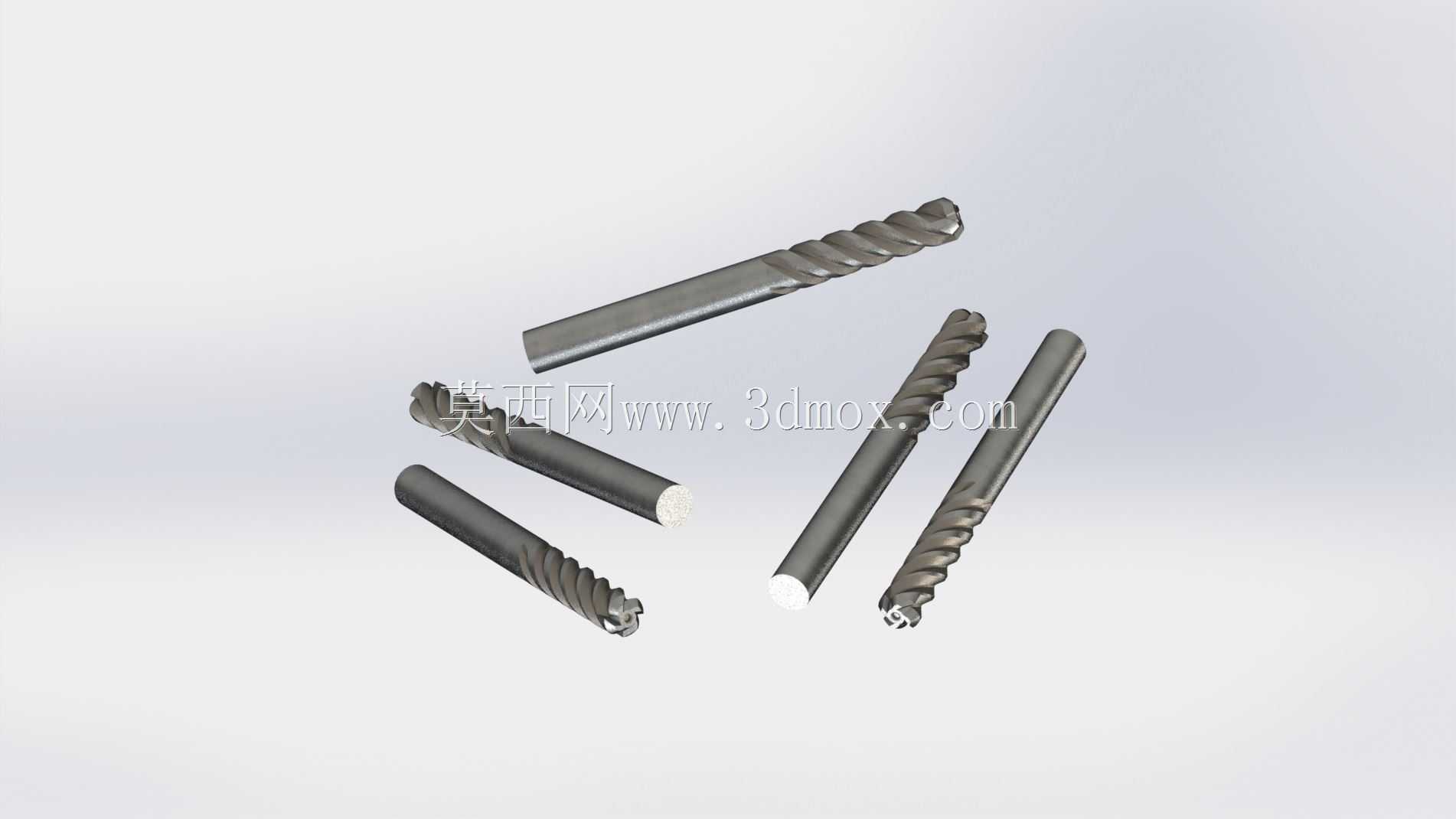

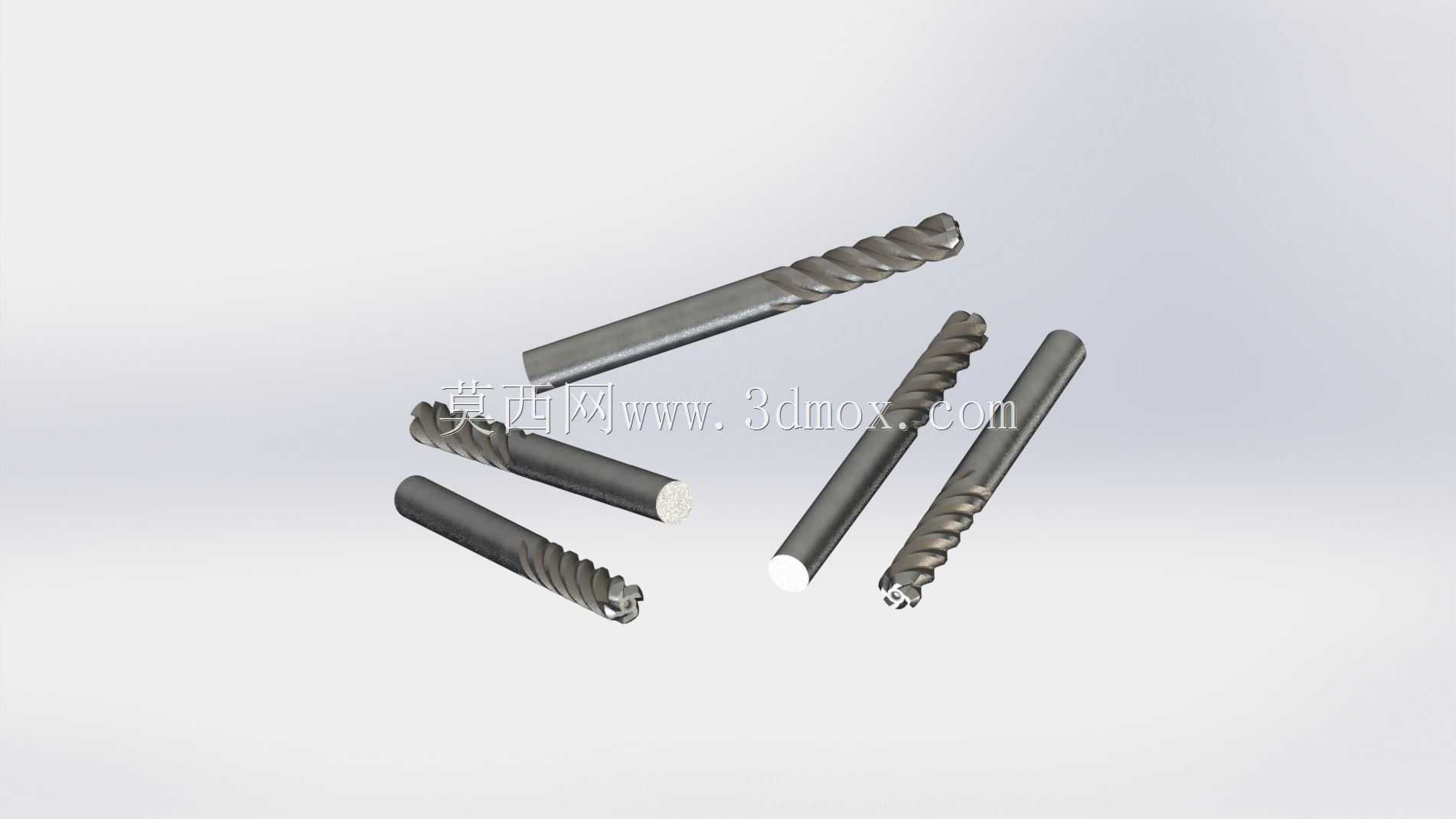

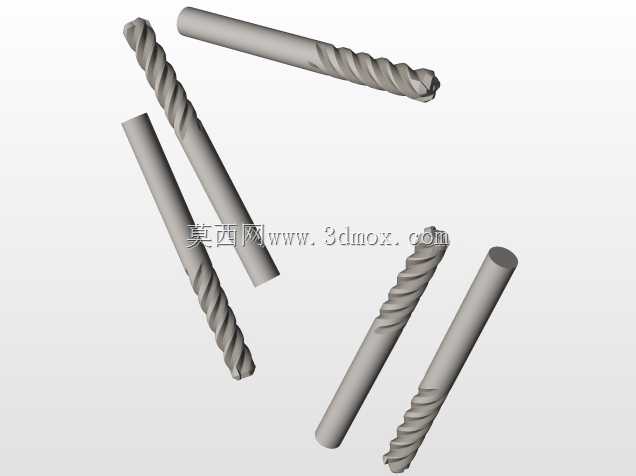

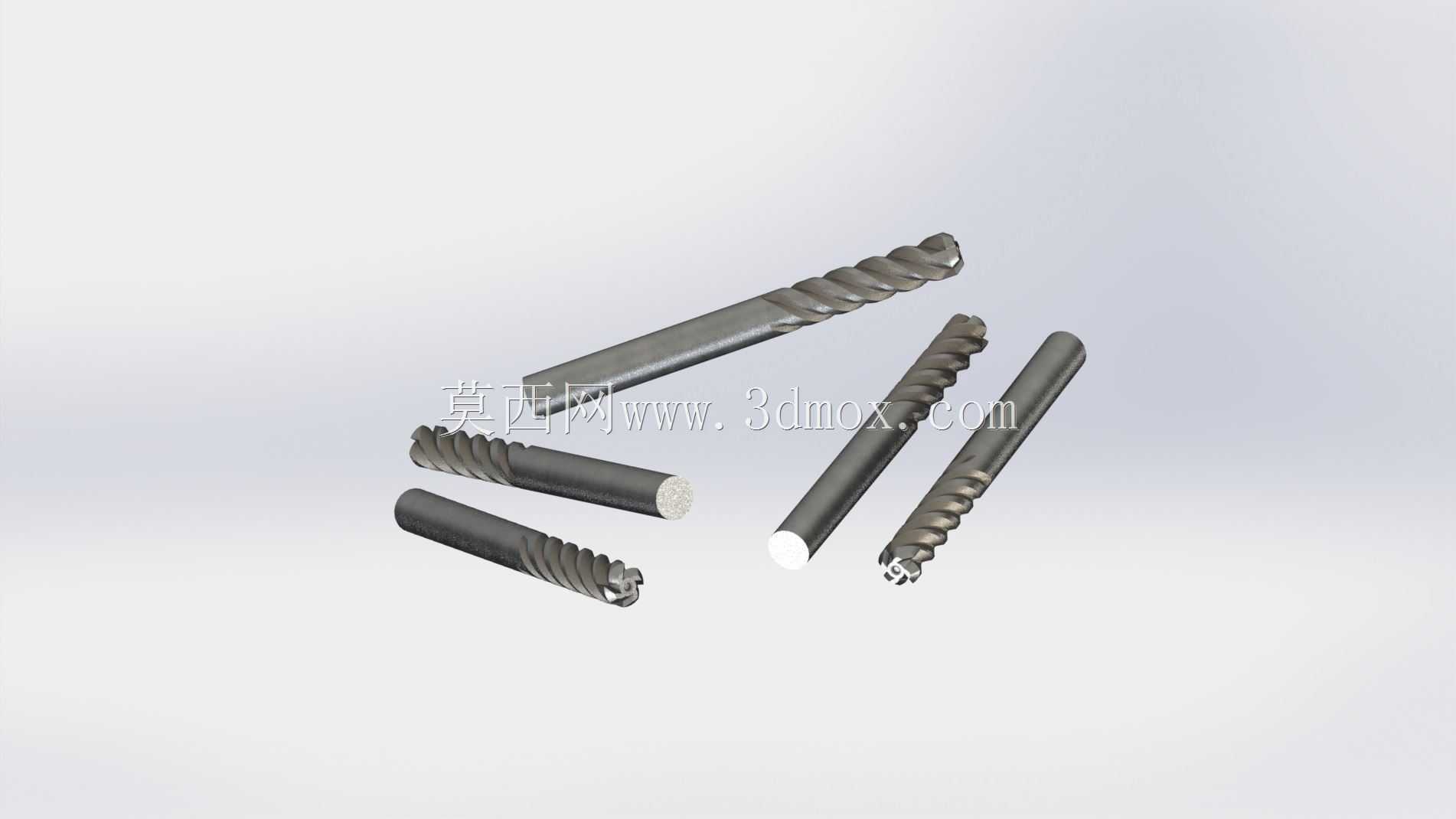

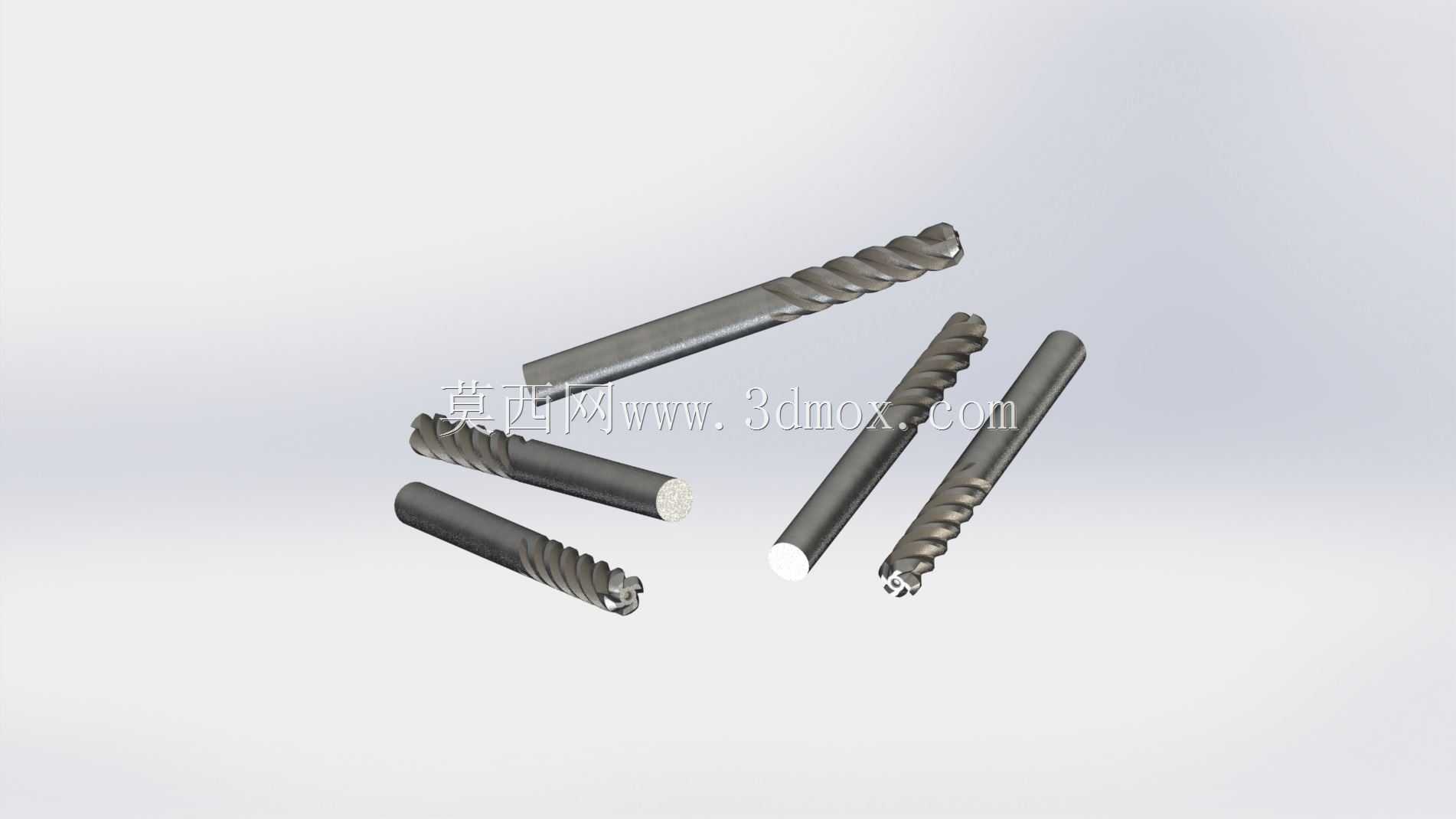

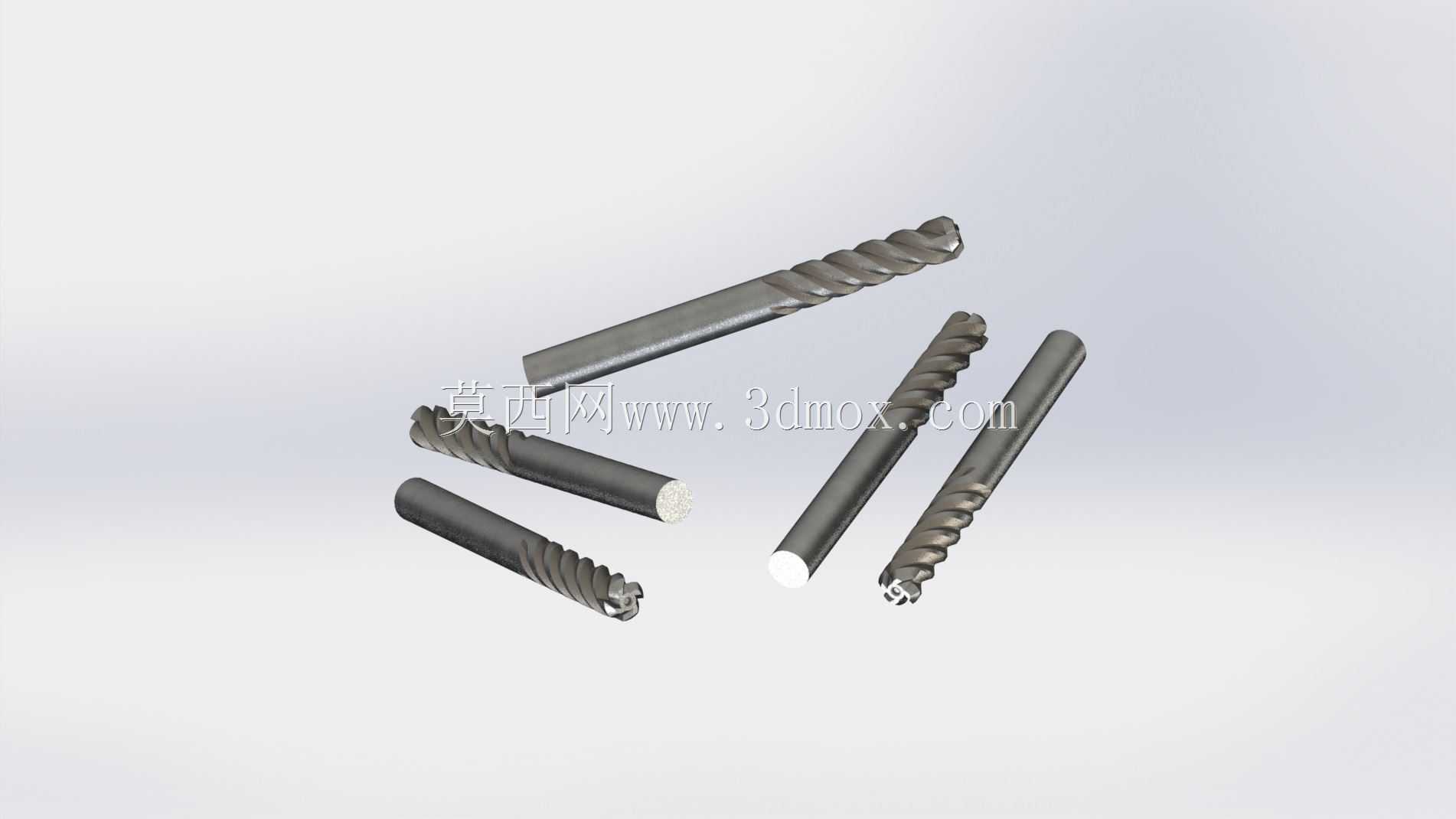

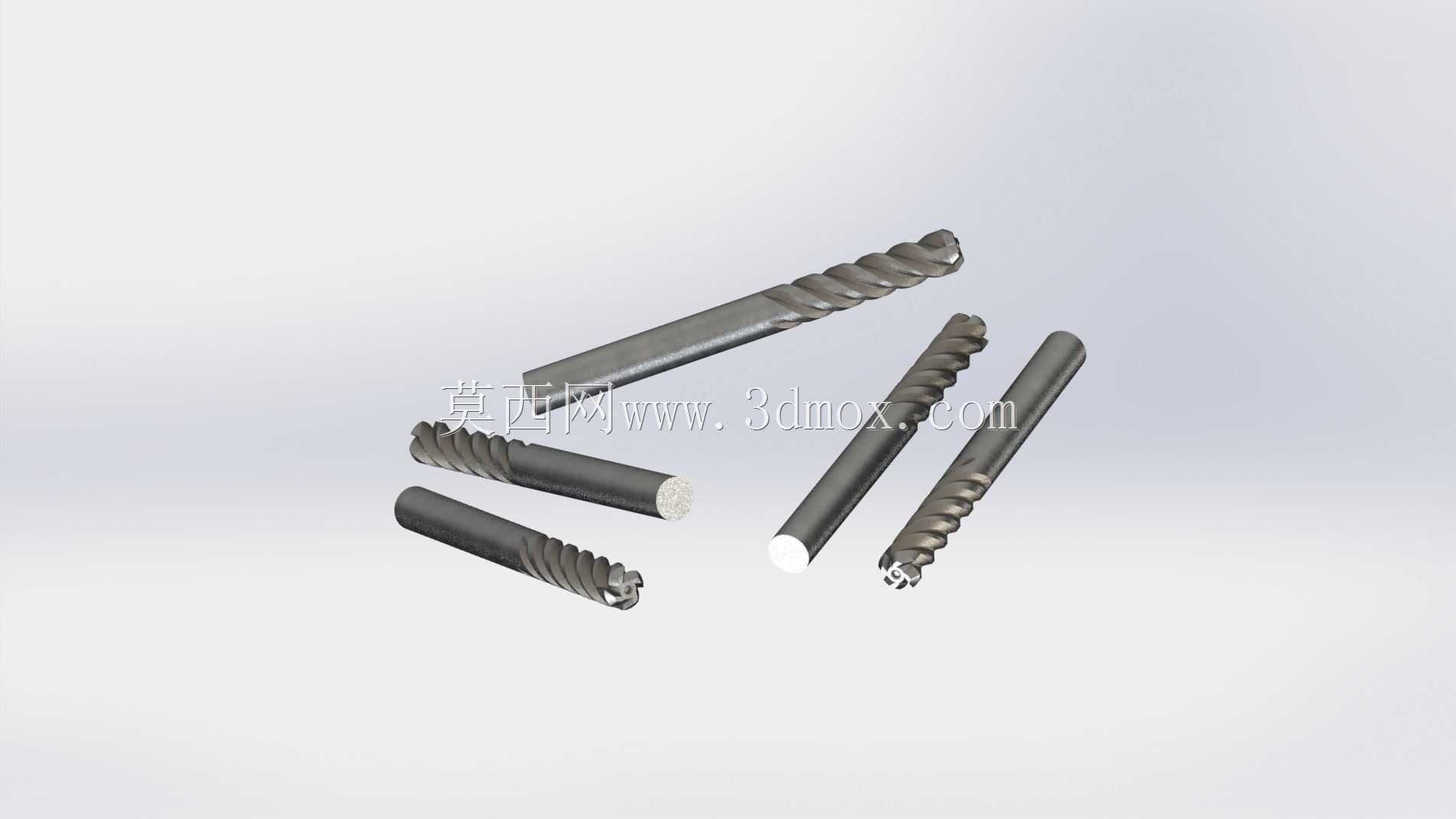

在金属切削加工场景里，针对淬硬钢、硬质合金、高温合金这类难加工材料的孔加工工序，常规高速钢钻头往往存在磨损快、排屑不畅、孔位精度差的问题，这款直径10mm的硬质材料专用钻头，正是为解决这类加工痛点开发的切削刀具。从实际加工需求出发，这款钻头的刃部采用了大螺旋角槽型设计，螺旋槽的抛光处理能有效降低切屑排出时的摩擦阻力，在深孔加工场景下，连续的螺旋排屑槽可以引导切屑顺畅排出孔外，避免切屑堵塞在孔内造成刃口崩损或是已加工表面划伤。钻尖部分采用了双顶角刃磨形式，先端的小顶角可以在钻尖接触工件时快速定心，减少入钻时的滑移偏移，保证孔位的位置精度，后续的大顶角刃带则能分散钻削时的轴向抗力，降低机床主轴的负载，同时让钻削过程更平稳，减少加工时的振动。钻头的柄部采用直柄结构，适配市面上绝大多数的钻夹头、刀柄装夹需求，装夹时的夹持长度预留了足够的安全余量，避免高速钻削时出现钻头打滑、飞出的安全隐患，柄部与刃部的同轴度控制在微米级，保证钻削时的径向跳动量控制在合理范围内，延长刀具的使用寿命。在结构细节设计上，钻头的刃带宽度做了优化处理，较窄的刃带可以减少钻头与孔壁的摩擦面积，降低钻削时的切削热产生，同时刃带处做了倒棱处理，避免刃带边缘刮伤已加工的孔壁，保证孔壁的表面粗糙度满足工艺要求。排屑槽的槽深经过反复验证，在保证钻芯足够强度的前提下，尽可能增大槽的容屑空间，针对不锈钢这类塑性大、切屑不易折断的材料，槽型的曲率设计可以引导切屑形成合适的卷曲形态，辅助切屑断屑，避免长切屑缠绕在钻头上影响加工连续性。这款钻头适配立式钻床、摇臂钻床、加工中心等多种加工设备，既可以用于毛坯件的初钻孔工序，也能配合铰孔、镗孔工序完成高精度孔的预加工，在模具制造、航空零部件加工、五金零件批量生产等场景下，都能稳定完成硬质材料的孔加工作业，针对不同的加工材料，还可以配合对应的切削参数调整，比如加工不锈钢时适当降低转速、加大进给量的冷却供给，加工淬硬钢时采用更高的转速配合微量润滑，都能获得更好的加工效果和刀具寿命。
