快夹式弹性橡胶锁紧支座结构设计

这款弹性橡胶锁紧支座是工业装夹与缓冲限位场景下的常用功能部件，主要应用在工装夹具快速锁止、小型设备工位缓冲定位、自动化生产线载具快换固定、检测治具工件夹持等场景，能够在提供稳定夹持力的同时，通过内置橡胶弹性体吸收作业过程中的振动与冲击，避免刚性夹持对工件表面造成压伤，同时抵消设备运行中的微幅窜动，提升装夹定位的重复精度。

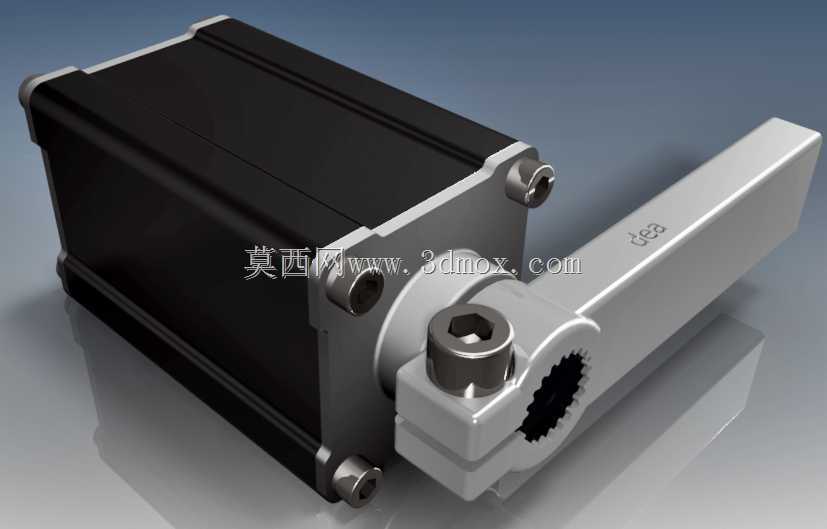

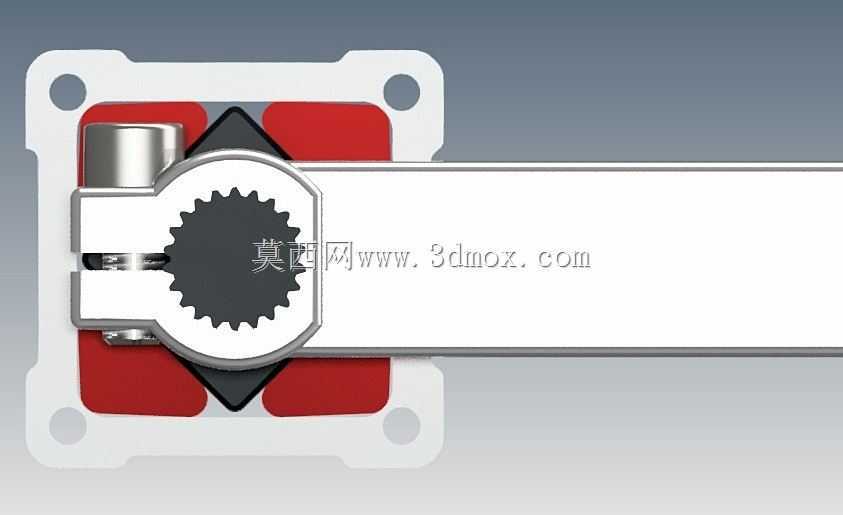

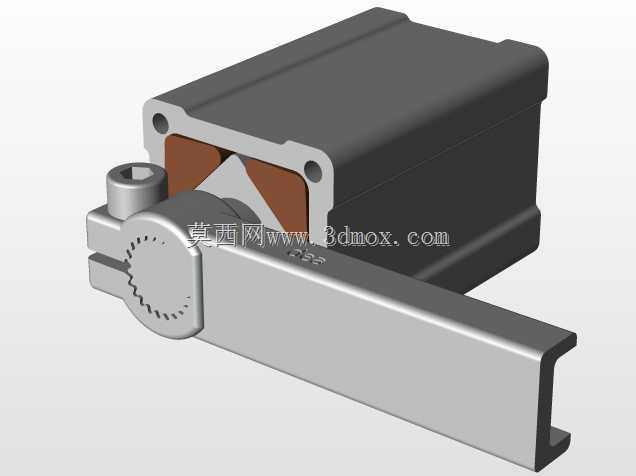

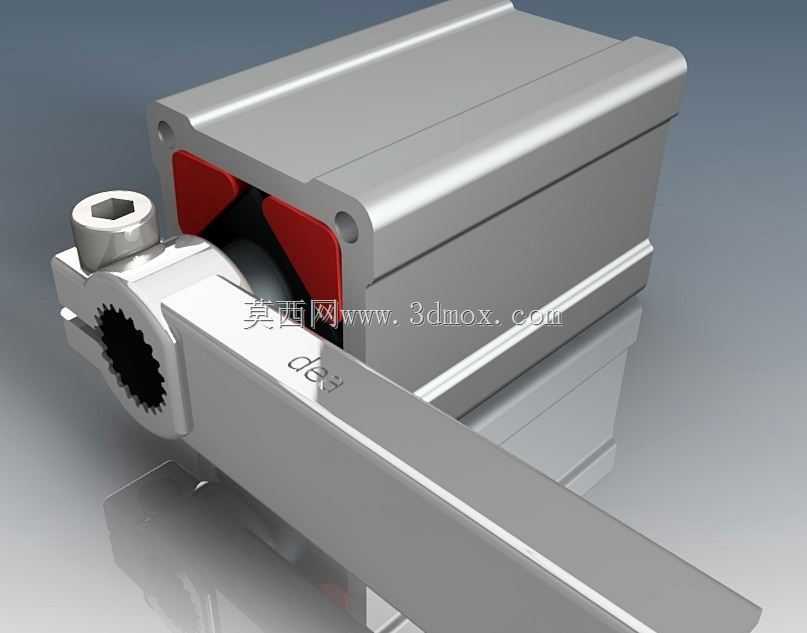

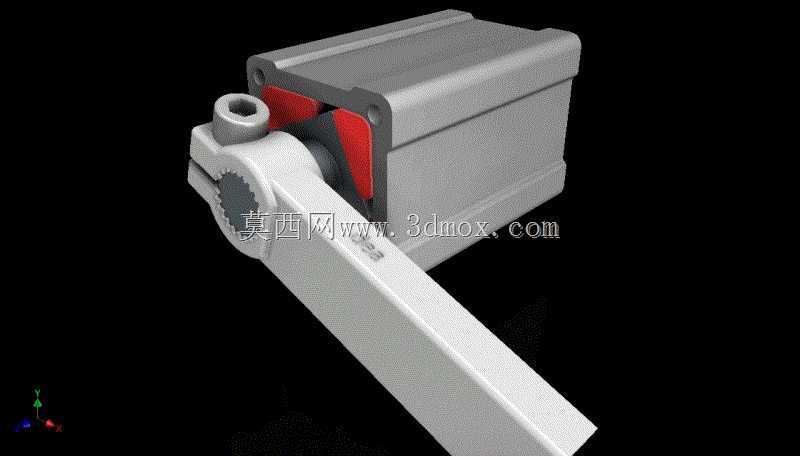

从功能特性来看，该支座集成了手动快压手柄与弹性缓冲单元，扳动手柄即可通过内部杠杆结构实现快速夹紧与松脱，相比传统螺栓锁紧方式，操作效率可提升60%以上，单次装夹动作可在1秒内完成。内置的红色弹性橡胶块作为核心缓冲传力部件，采用邵氏硬度65度的耐油丁腈橡胶材质，既能够提供足够的支撑刚度保证夹持稳定性，又具备1.5-2mm的弹性压缩行程，可适配存在尺寸公差的工件，同时吸收加工、检测过程中产生的高频微振，避免刚性夹持导致的工件移位或表面损伤。手柄端部设计有内六角孔位，可根据需求加装加长杆提升夹紧力，适配不同负载等级的装夹需求。

设计思路上，该结构采用模块化集成设计，将支座本体、杠杆手柄、橡胶弹性块、锁紧转轴整合为一体式单元，支座主体采用硬质铝合金阳极氧化处理，在保证结构强度的同时控制整体重量，适合在轻量化工装、移动治具上安装使用。结构受力路径经过优化，夹紧力通过手柄杠杆直接传递至橡胶压块，受力方向与安装基准面垂直，避免偏载导致的夹持失效；转轴部位采用间隙配合加润滑槽设计，保证手柄扳动顺畅无卡滞，长期使用无明显磨损旷量。

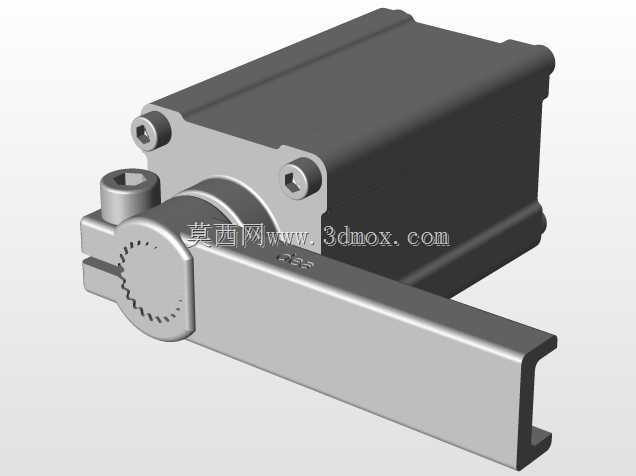

外形与安装边界方面，该支座整体为方正块体搭配侧出扳动手柄的布局，主体安装块的长宽尺寸适配常规工业铝型材的安装孔距，底部预留两个贯通安装孔，可直接通过内六角螺栓固定在型材台面、工装基板上，不需要额外加工转接板。手柄在松开状态下的最大外伸长度经过控制，不会超出常规工位的操作安全边界，夹紧状态下手柄贴合支座侧面，避免误碰导致的松脱风险；橡胶压块的工作面高出支座安装面8mm，可避开工件表面的凸台结构，保证夹持面贴合紧密，整体安装后占用空间小，可在密集排布的工装工位上批量使用，不会出现相邻部件的运动干涉。
