海上油气井组导管架倾斜作业平台结构

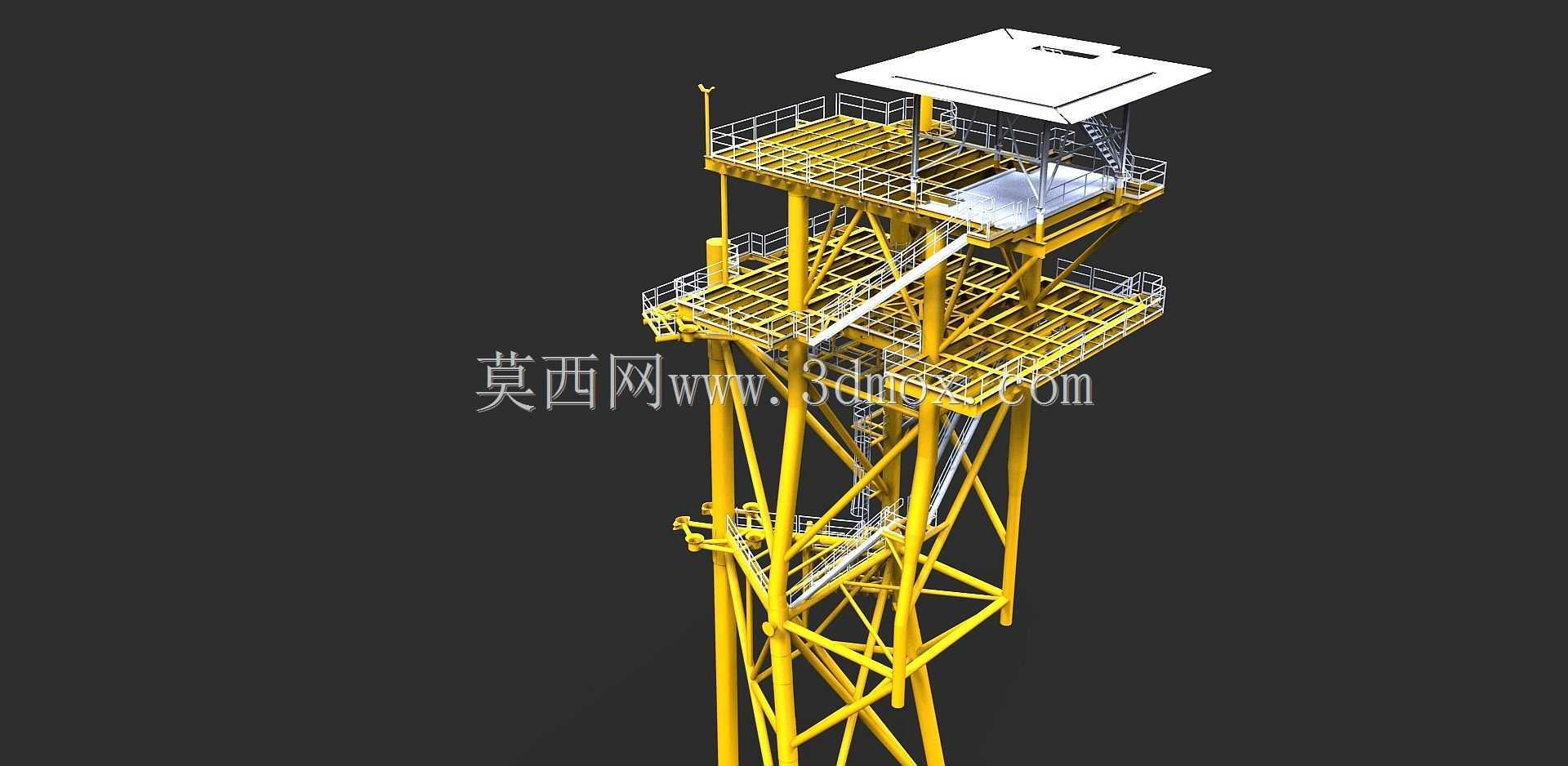

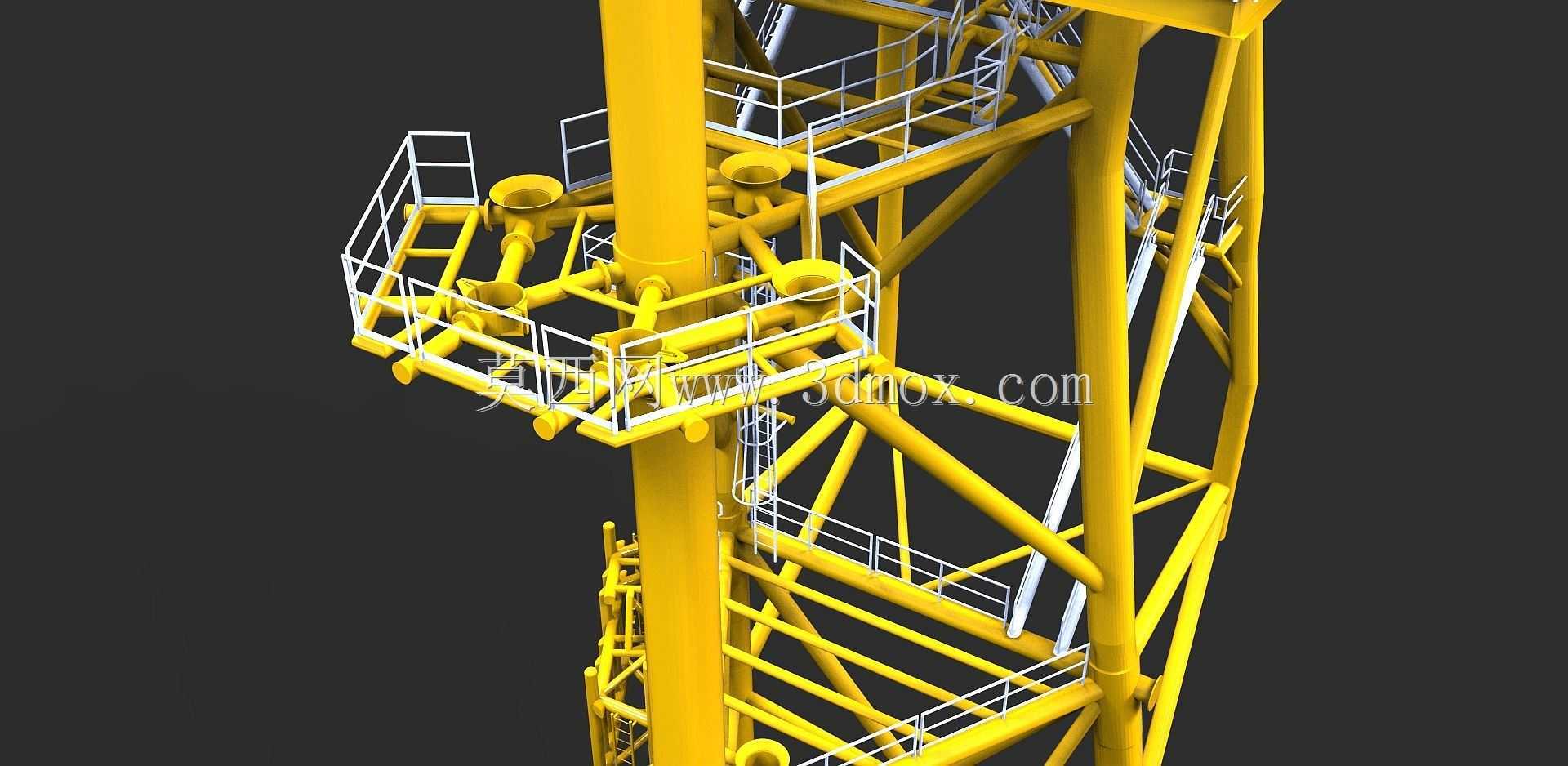

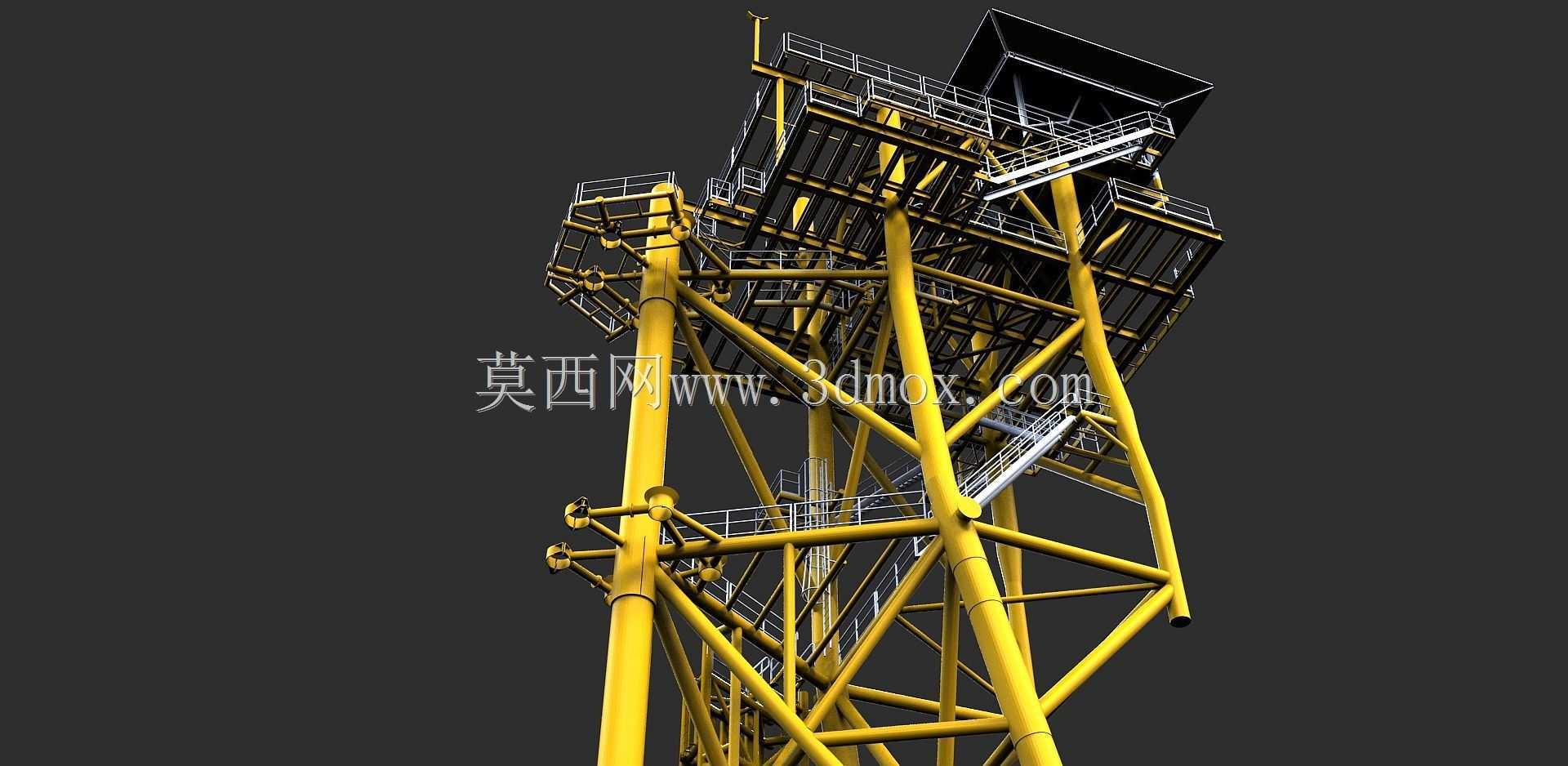

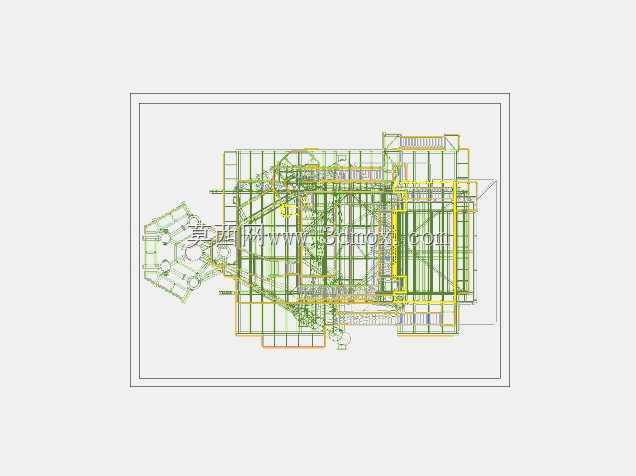

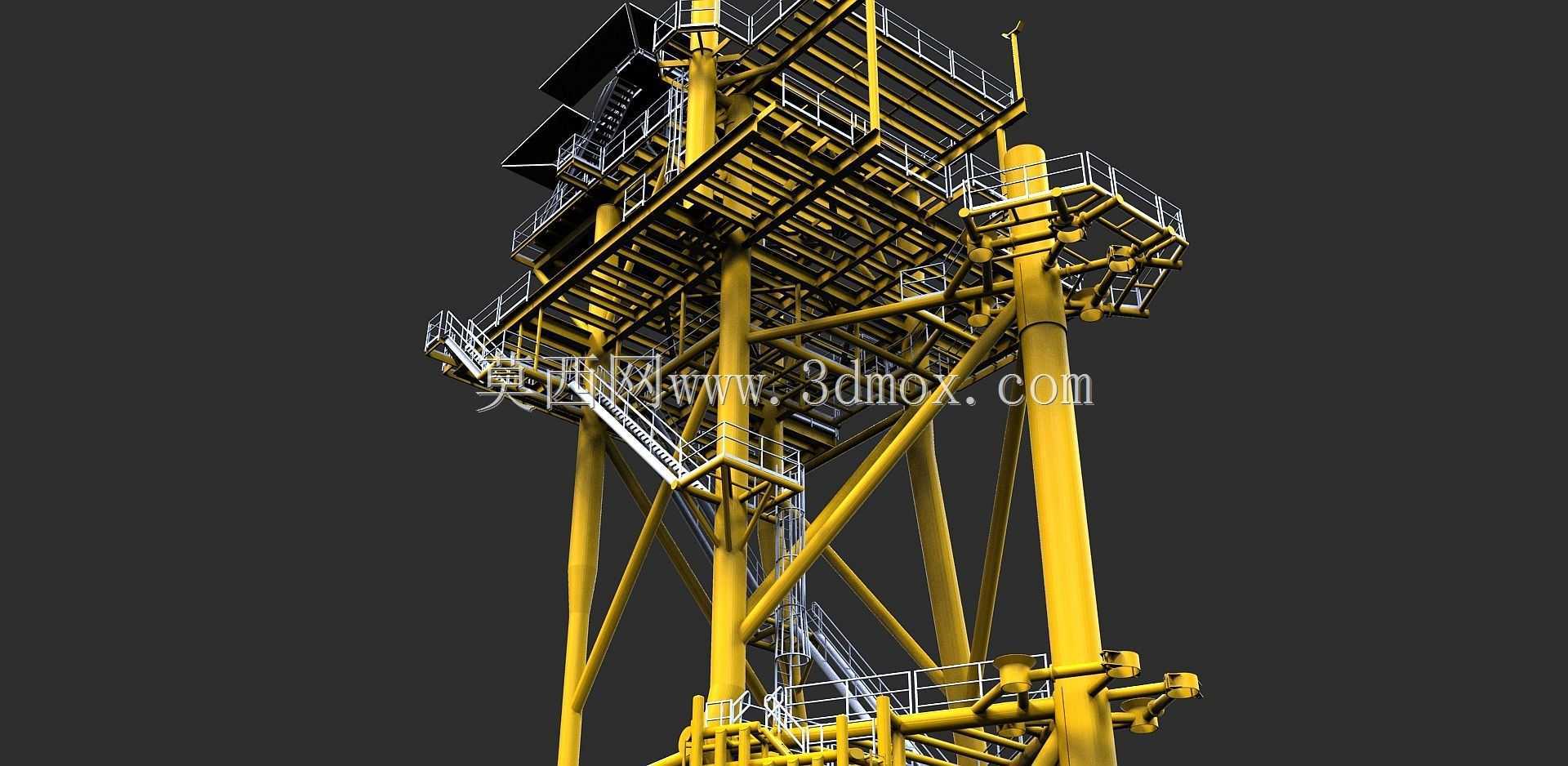

该结构为海上油气开发场景下的倾斜式井场作业支撑平台，主要应用于浅海固定海域的井口集群作业支撑，服务于海上油气钻采前期的井口预置、后期的生产运维作业环节，为井口设备安装、管线布设、日常巡检及检修作业提供稳定的高空作业承载面与通行空间。平台整体采用桁架式钢结构受力体系，主支撑腿采用大直径厚壁钢管构件，斜向撑杆沿主腿呈空间三角排布，将上部平台的竖向荷载、海上风荷载、波浪冲击荷载均匀传递至水下桩基基础，整体向井口区带角度倾斜的结构设计，能够让上部作业面精准对齐井口排布位置，缩减作业人员与井口设备的操作距离，避免常规直立平台与井口位置错位带来的操作盲区。平台分层设置多组环形作业走道，走道边缘采用标准化工业护栏做临边防护，不同高程的走道之间设置斜向步梯连通，步梯踏步采用防滑格栅板设计，可快速排走海上降雨、浪溅带来的积水，避免作业人员滑倒风险。设计阶段针对井场区域的安装限制做了专项适配，因井场区域所有外部构件需在甲板预制完成后现场组对，平台与井口侧走道的连接位置专门设置了带法兰的铰接接头，可在现场安装时根据井口实际就位误差调整连接角度，补偿预制阶段的尺寸偏差，降低现场焊接修正的工作量。平台上部预留了五层导线与沉箱的安装位，所有预制构件的安装边界均做了限位设计，确保格栅板、步梯构件可直接卡接就位，无需现场二次裁切。结构整体的受力节点均采用加劲板强化，可抵御海上高盐雾、强阵风的恶劣工况，临边护栏的高度、走道净宽均符合海上油气作业的安全规范要求，可承载多组井口控制设备的静荷载与作业人员移动的动荷载，为井场全生命周期的作业提供可靠的结构支撑。
