折臂式随车起重运输车支腿结构设计

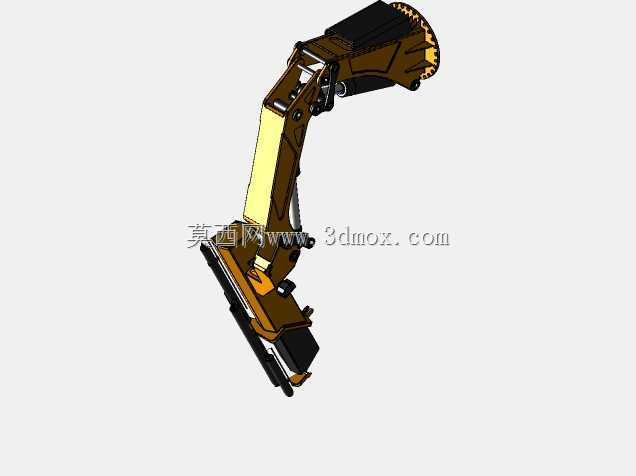

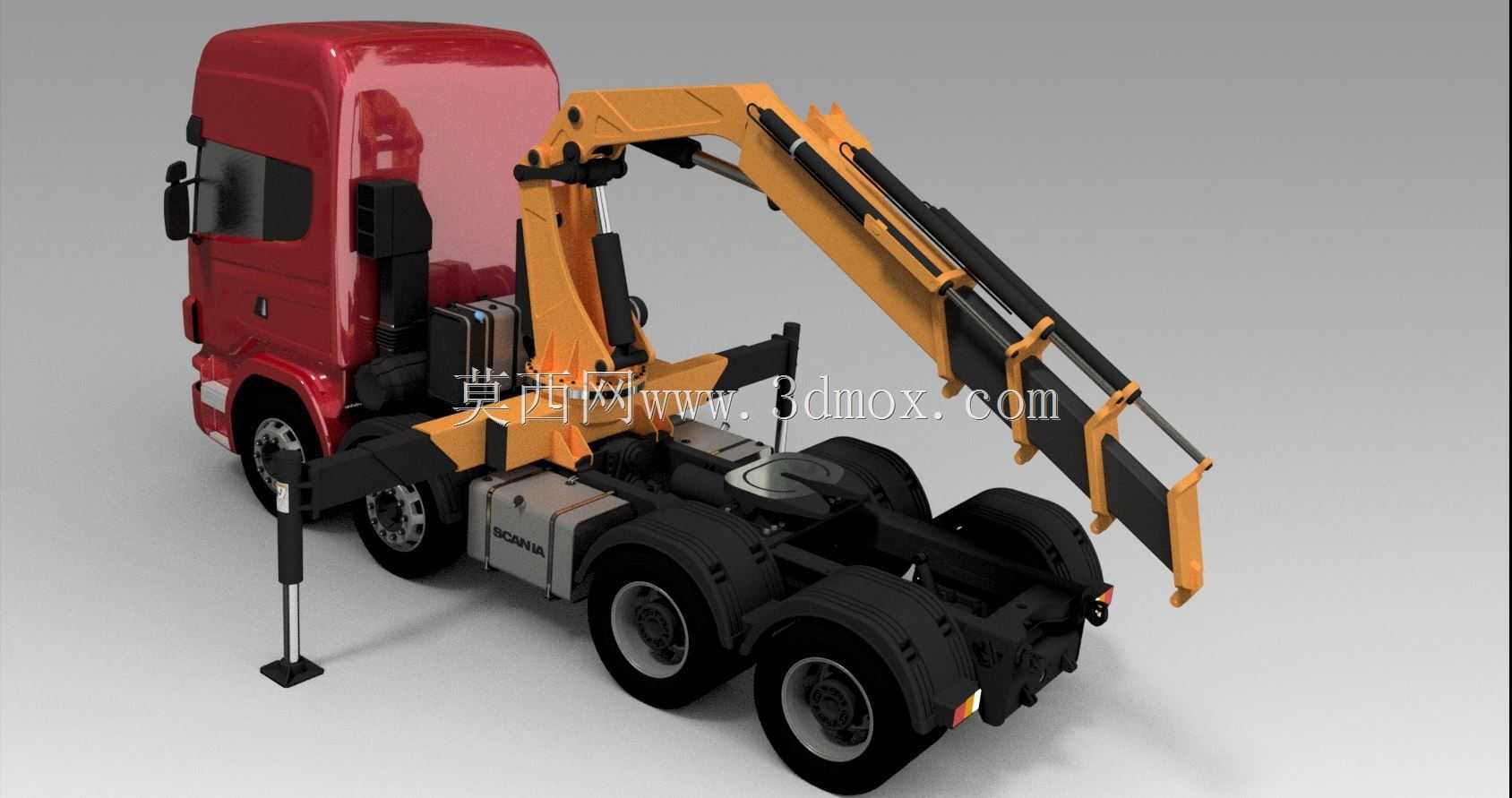

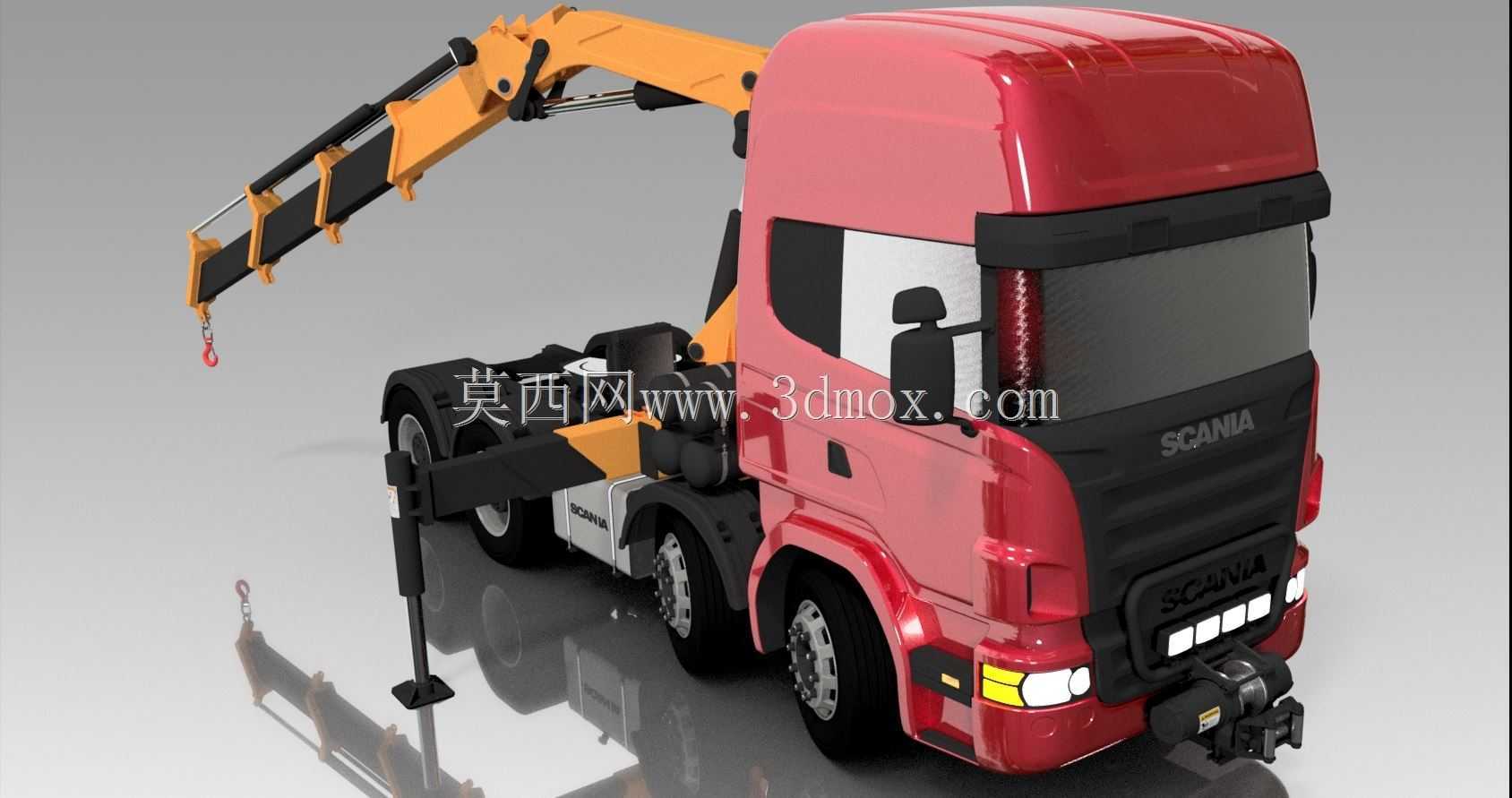

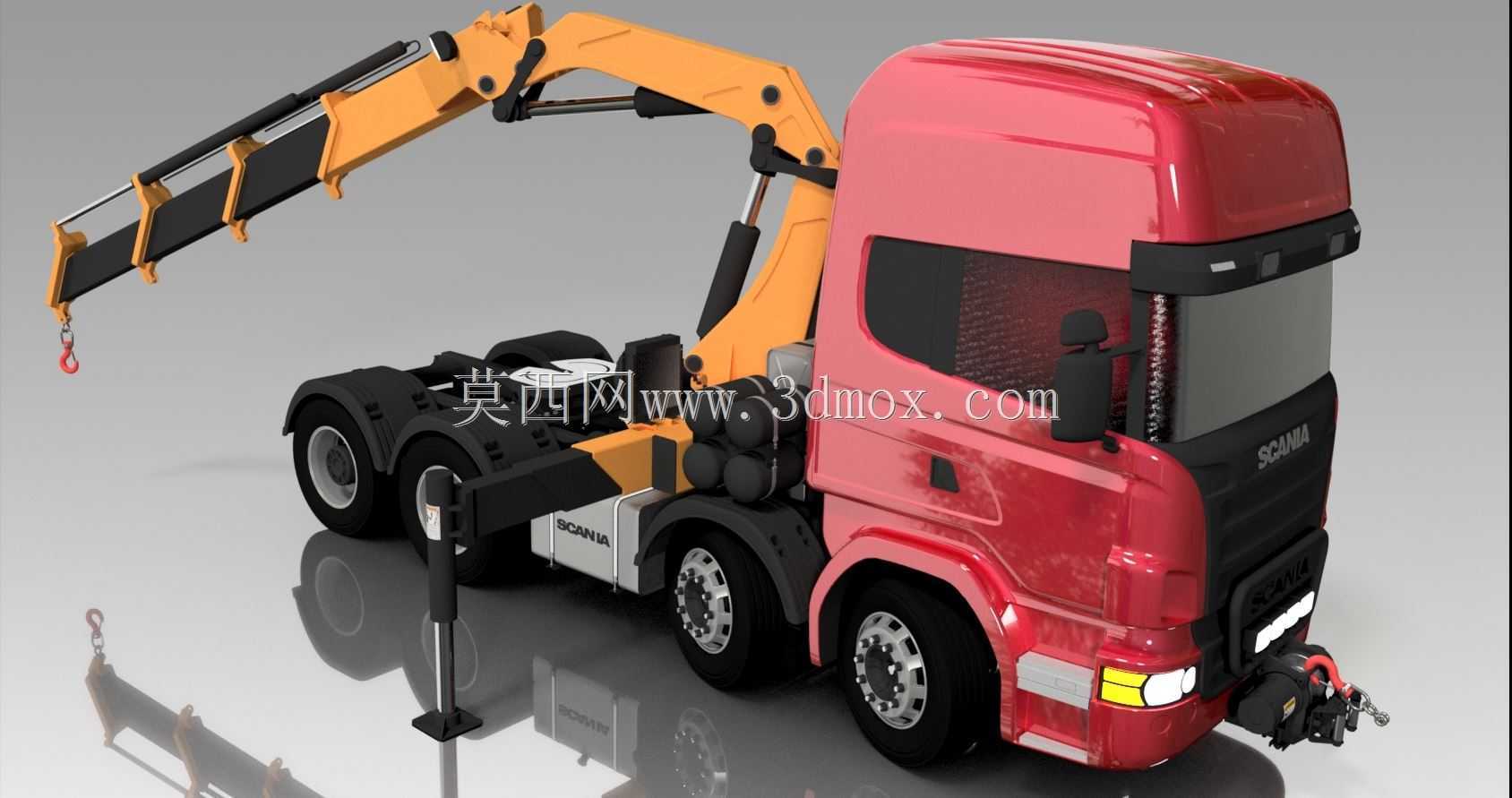

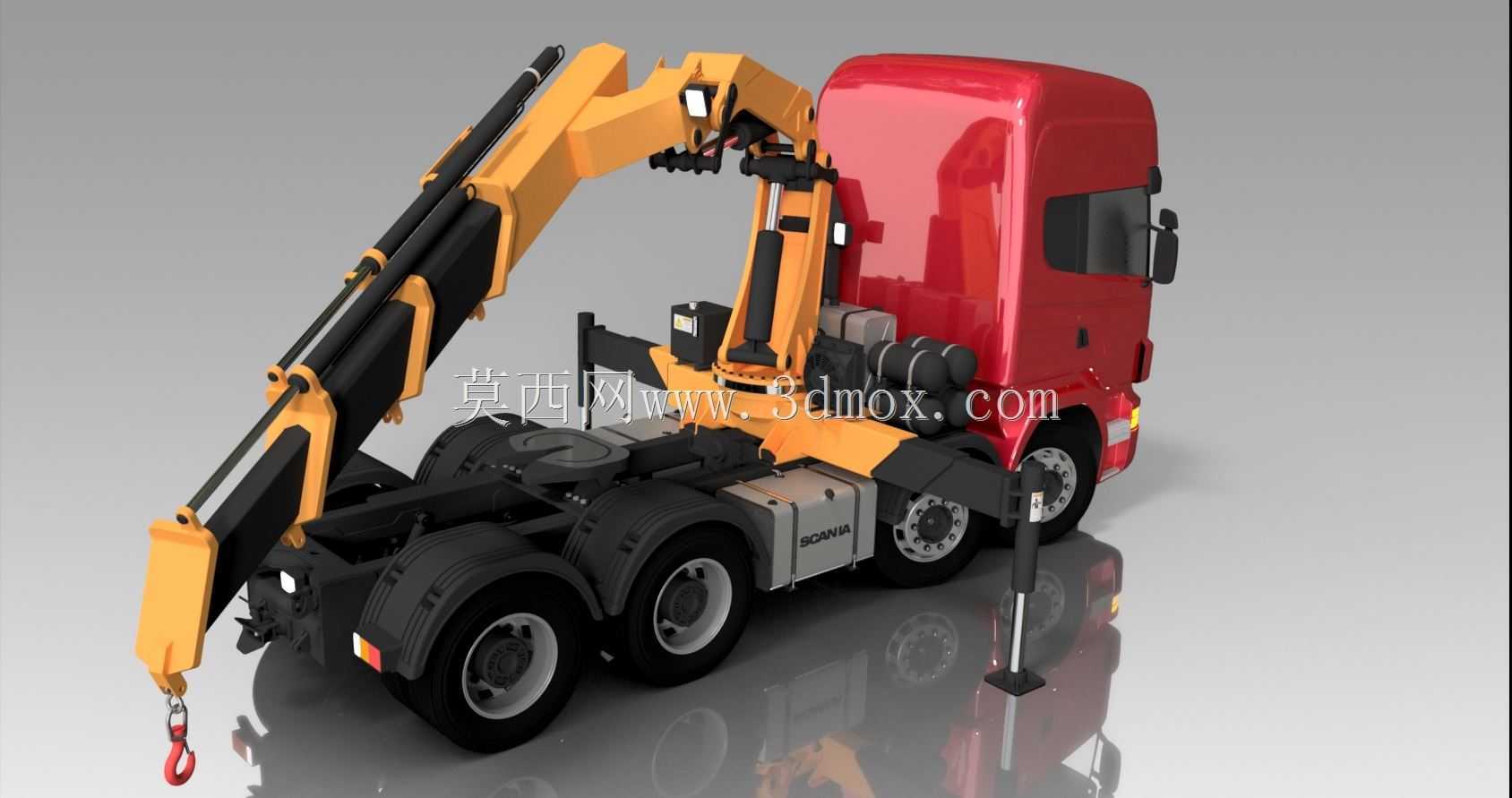

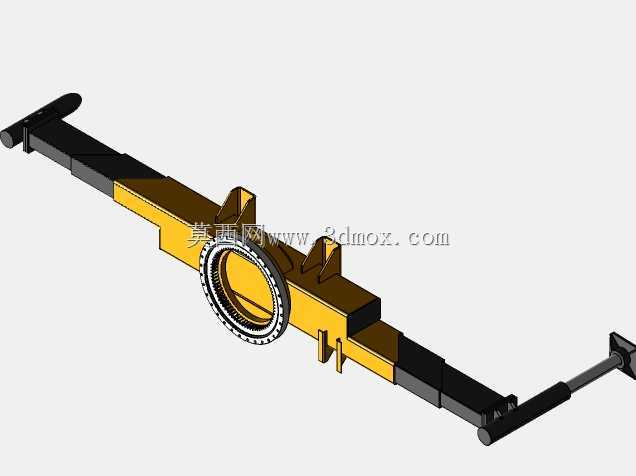

该结构为折臂式随车起重运输车的支腿系统，主要应用于物流转运、工程抢修、设备安装、市政施工等需要灵活起重作业的场景，区别于传统固定式起重机，这类搭载在重型牵引卡车底盘上的起重设备可实现货物自装自卸、长距离转场作业，无需额外配载运输车辆，在零散起重需求、狭窄场地作业场景中具备极强的适配性。支腿作为随车起重作业的核心安全部件，核心用途是在起重作业时将整车抬升，让轮胎脱离地面承载，扩大整车支撑跨距，将吊重载荷直接传递至地面，避免作业过程中车辆侧翻、底盘悬架过载变形，同时抵消折臂吊在不同幅度回转、变幅作业时产生的倾覆力矩，保障大吨位起吊作业的稳定性。该支腿采用水平伸缩加垂直升降的两级液压驱动结构，水平伸缩段可根据作业场地宽度调整伸出长度，在狭窄巷道作业时可缩短伸出量适配场地边界，在开阔场地大吨位起吊时可完全伸出，最大化支撑跨距；垂直支撑段配备大尺寸支撑脚盘，可分散接地比压，避免在松软铺装、非硬化路面作业时出现支腿沉陷问题，支撑脚盘与支腿油缸采用球铰连接，可自适应不平整地面的角度偏差，保证支撑面完全贴合地面。设计过程中首先结合斯堪尼亚重型牵引底盘的车架安装边界，将支腿固定基座与底盘车架纵梁采用高强度螺栓连接，匹配底盘的承载大梁宽度，不超出整车原厂的宽度外廓，保证车辆正常行驶时支腿收回后不会超出车身限界，满足道路行驶的法规要求；支腿的液压油路与折臂起重机的主液压系统连通，采用与主吊机一致的液压压力等级，无需额外配置独立动力单元，通过底盘取力器驱动液压泵为支腿动作提供动力，油路中集成液压锁止阀，当支腿伸出到位后可自动锁止油路，即使出现液压管路破损的极端情况，支腿也不会出现回缩失效。结构设计上充分考虑载荷传递路径，支腿承受的垂直载荷、水平倾覆力矩全部通过固定基座传递至底盘车架纵梁，避开底盘上的燃油箱、储气筒、蓄电池等原有部件的安装位置，不改动底盘原有管线布局；支腿的水平伸缩行程经过反复校核，匹配折臂吊最大作业幅度下的倾覆力矩计算结果，保证在额定起重量的1.25倍静载测试工况下，整车稳定系数满足起重设备安全规范要求，同时支腿收回后的离地间隙与底盘原车最小离地间隙保持一致，不会影响车辆的通过性，适配各类非铺装路面的转场行驶需求。
