铝框核心XY结构3D打印设备设计

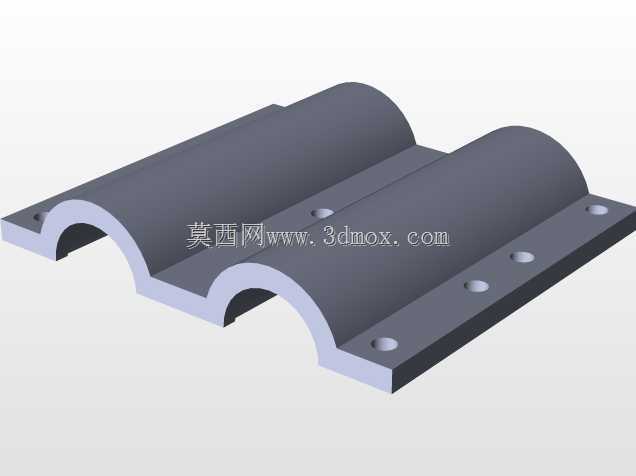

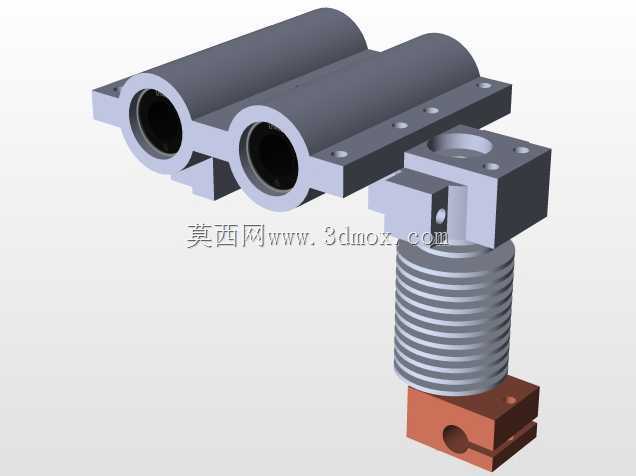

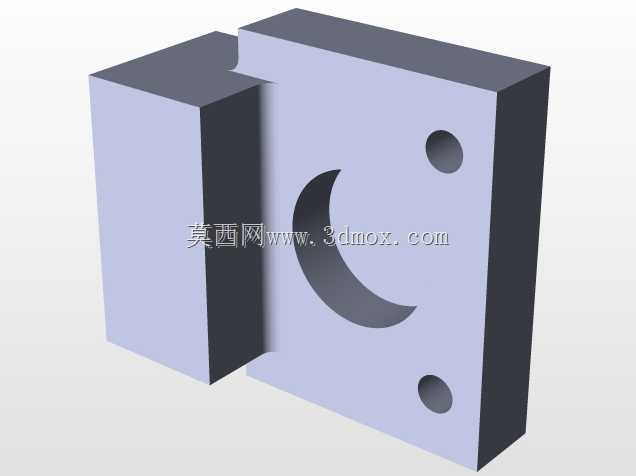

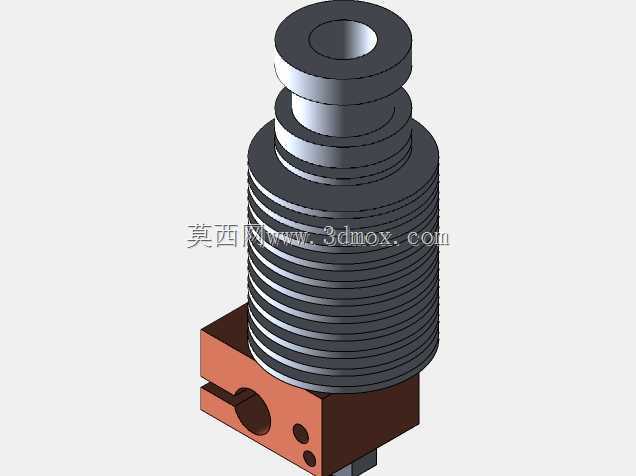

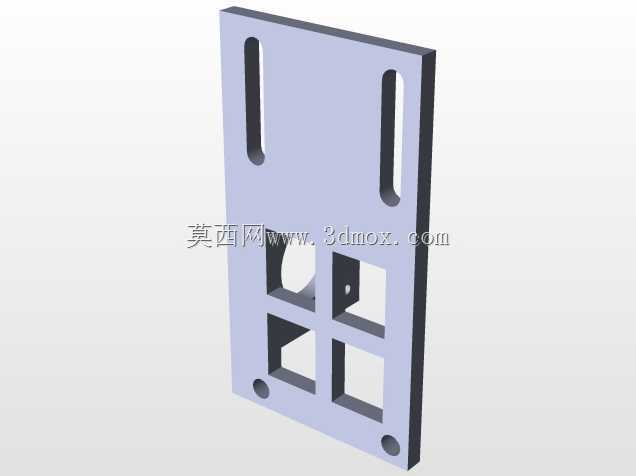

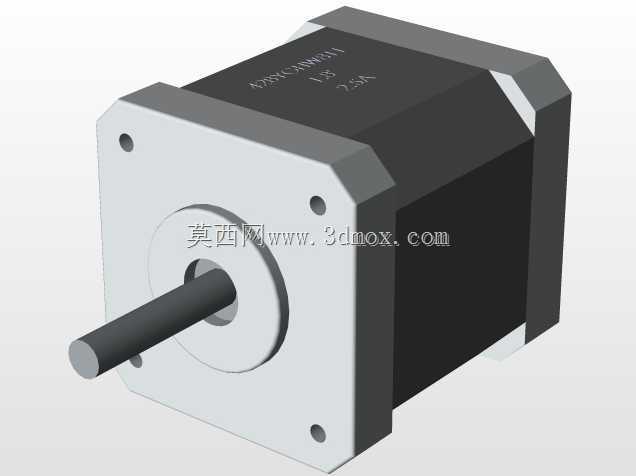

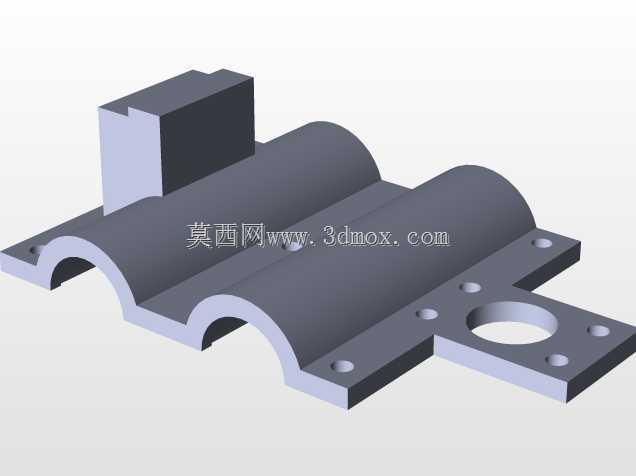

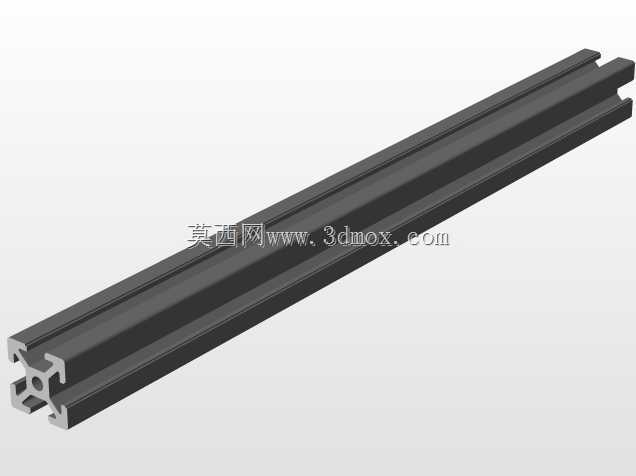

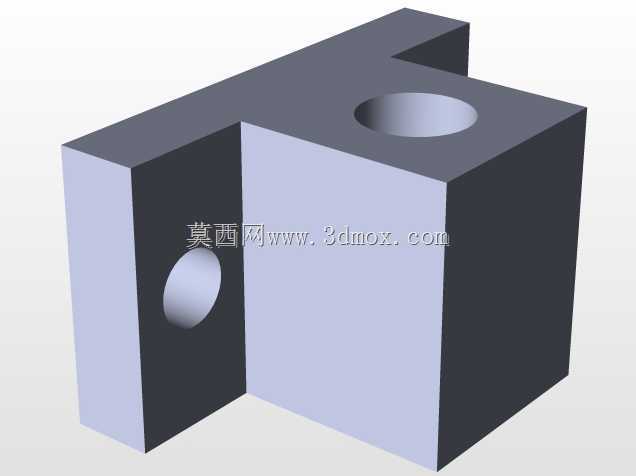

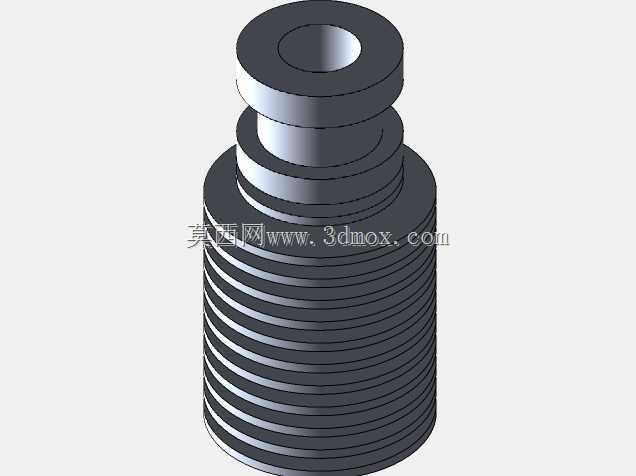

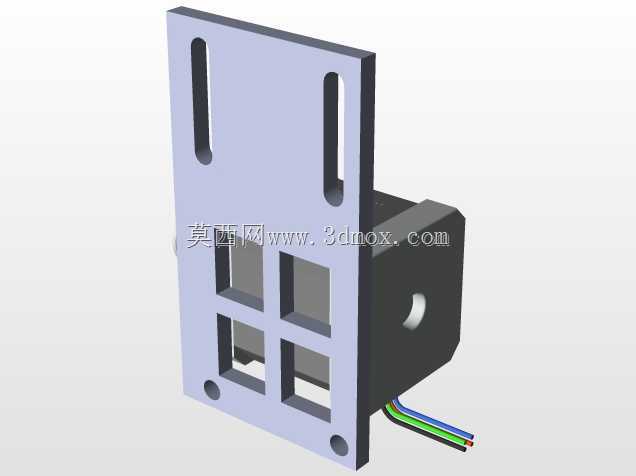

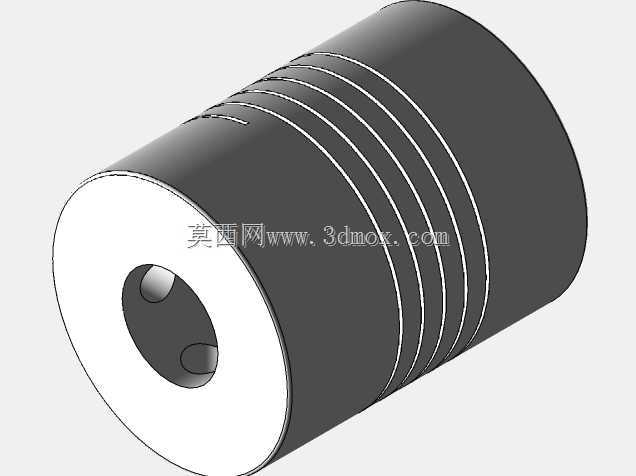

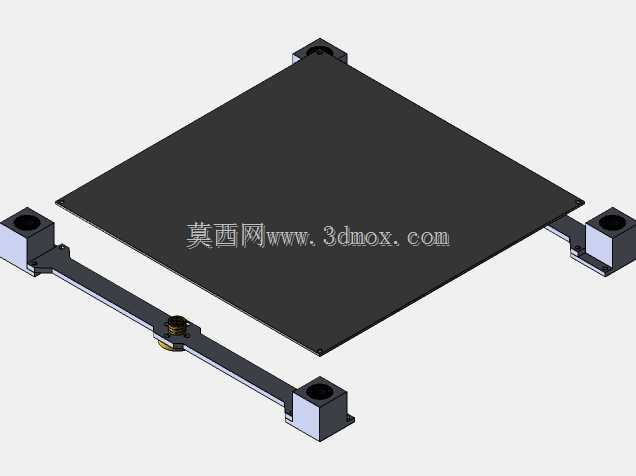

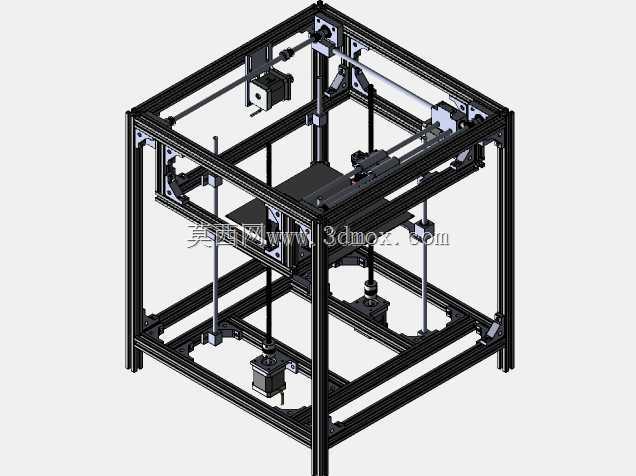

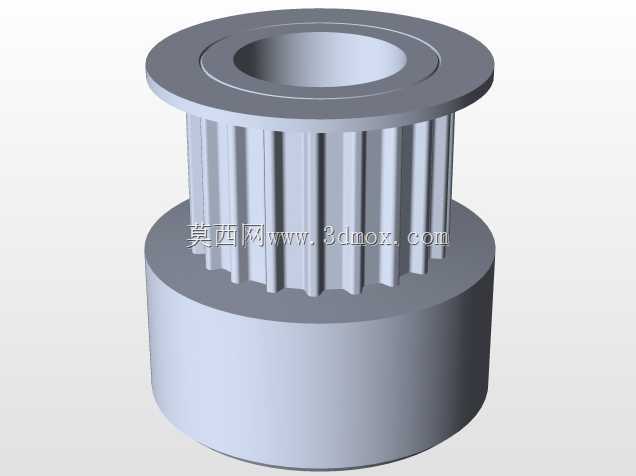

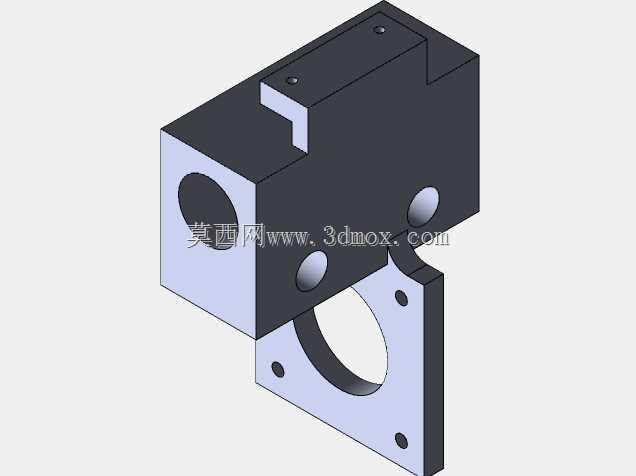

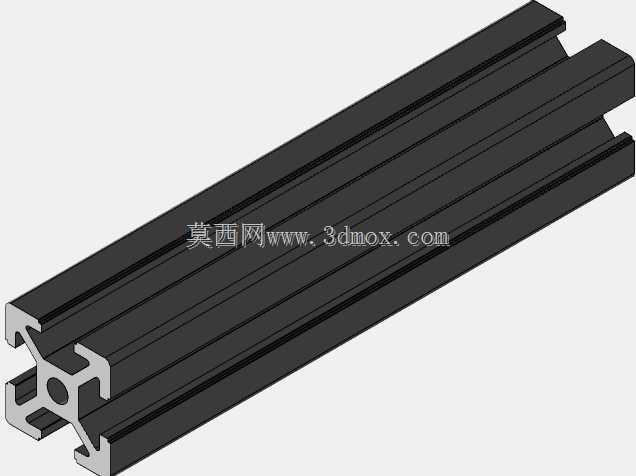

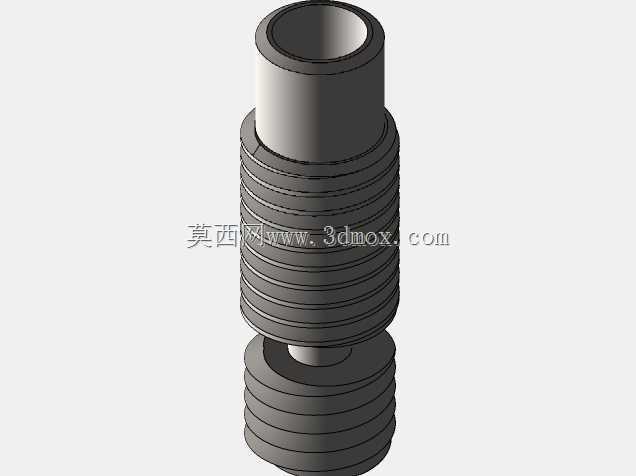

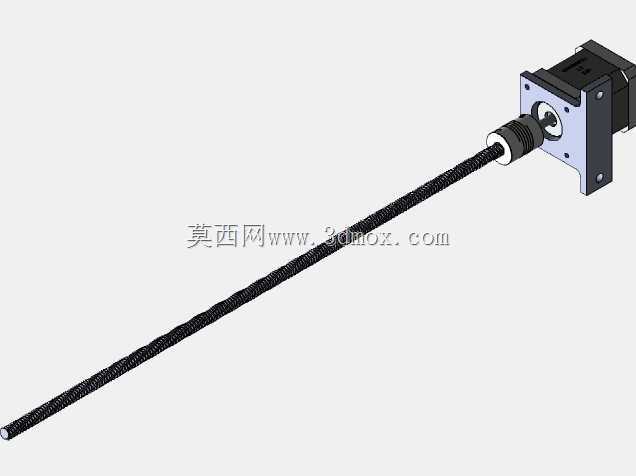

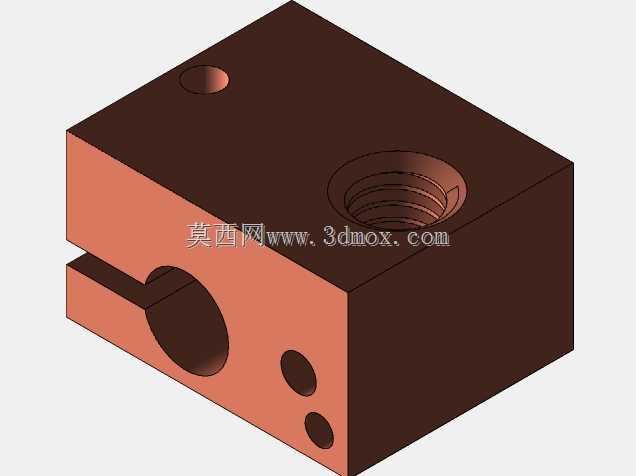

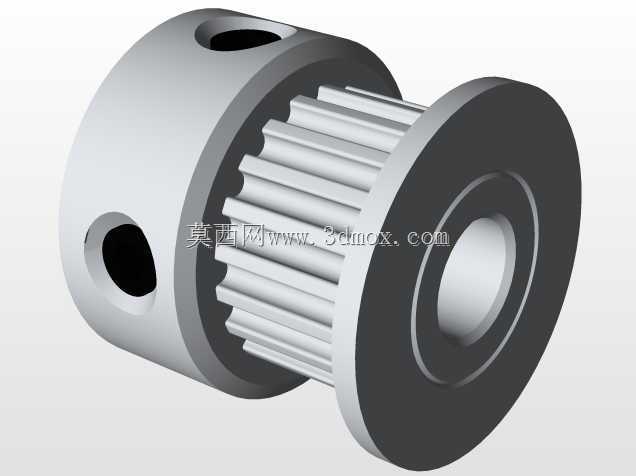

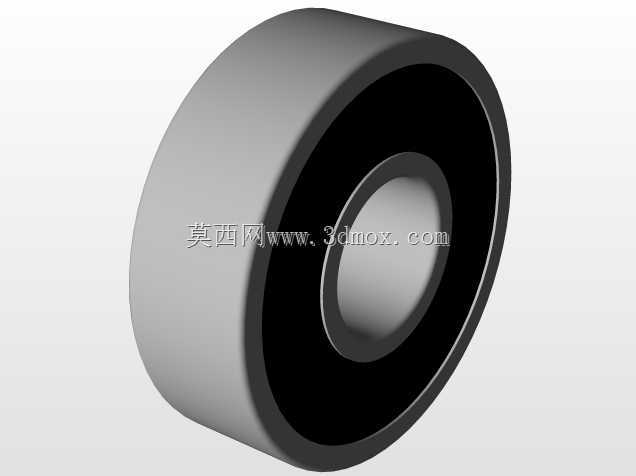

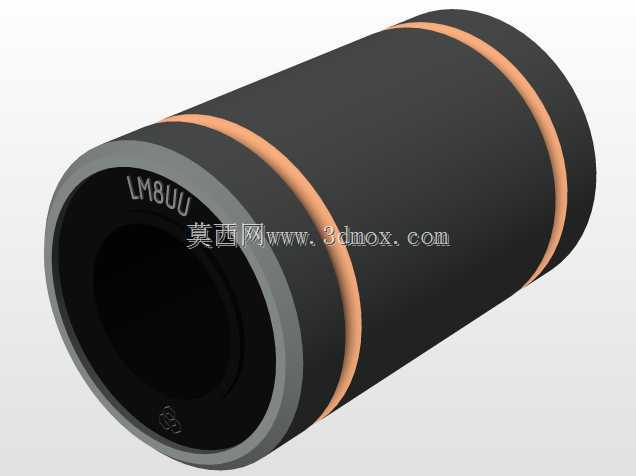

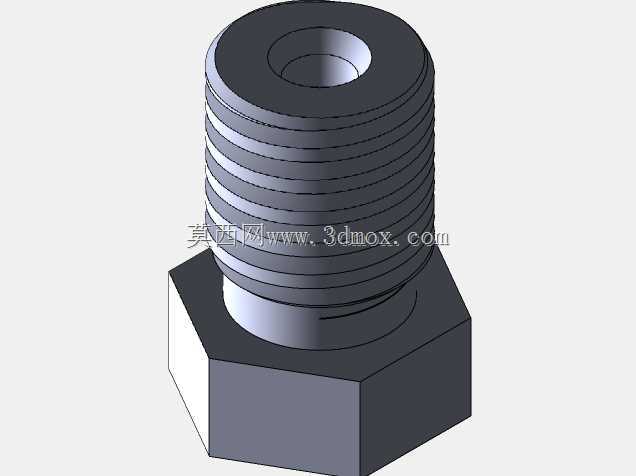

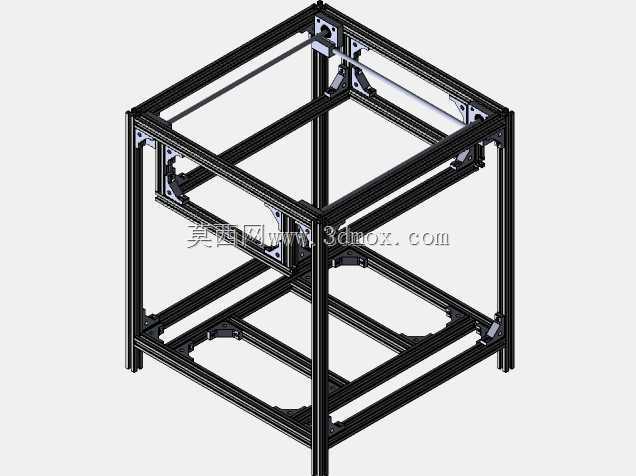

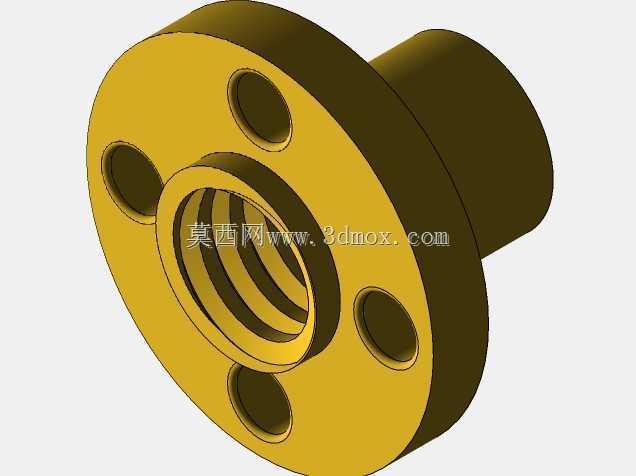

这款铝框结构的3D打印设备，主要面向个人创客工作室、小型手板打样场景、教育实训场景使用，可完成PLA、ABS、PETG等多种常见熔融沉积成型耗材的打印作业，满足小尺寸定制零件、创意模型、教学演示样件的制作需求，相比传统亚克力或木板框架的桌面级设备，能在长时间连续打印作业中保持更稳定的机架状态，减少框架形变带来的打印精度偏差。设备整体采用盒式铝型材搭建主体框架，选用2020规格铝型材作为主体支撑构件，通过角件、内置连接件完成框架拼接，整体为立方体对称式结构，安装时可先完成底部框架调平，再依次拼接竖向支撑柱、顶部框架，所有型材连接位置预留标准T型槽，方便后续加装外壳、照明、耗材架等拓展附件，框架内部预留的安装空间可容纳标准尺寸热床、打印喷头组件与传动系统，外部安装边界规整，可直接放置于常规桌面使用，无需额外定制大型安装台架。核心运动结构采用CoreXY传动布局，相比传统十字轴运动结构，能将X、Y方向的驱动电机固定于机架主体位置，减少运动部件的整体重量，提升高速打印时的运动响应速度与定位精度，传动路径通过同步轮、同步带完成动力传递，带轮安装位置预留张紧调节余量，日常维护时可快速调整皮带张紧度，避免传动打滑影响打印精度。Z轴方向采用双丝杆配合直线光轴的导向结构，热床平台通过直线轴承与光轴配合完成上下运动，丝杆选用8mm导程规格，配合步进电机驱动可实现平稳的层厚进给，减少平台升降过程中的晃动偏差。喷头组件选用成熟的E3D V6规格热端，可兼容1.75mm直径耗材，搭配5mm至8mm规格的挠性联轴器连接电机与传动部件，降低电机轴与传动件的同轴度误差带来的传动卡顿。直线运动部位选用标准LM8UU规格直线轴承，配合8mm直径光轴完成导向，转动部位选用SKF608-2RSH规格轴承保障转动顺滑度。设计上优先保障机架整体刚性，盒式框架结构可抵消运动部件高速移动带来的共振，减少打印过程中的层纹、错位问题，虽然全铝2020型材框架的物料成本相对更高，但能大幅提升设备长期使用的稳定性，降低框架形变带来的调试维护频率，适合对打印精度稳定性有要求的使用者，后续也可通过更换更经济的型材规格、优化连接件结构来压缩整体制造成本，适配不同预算的搭建需求。
