丰田普锐斯eCVT混动动力耦合机构

这套动力耦合机构是混动车型传动系统的核心组成部件，主要应用在采用油电混动架构的乘用车辆上，承担内燃机与双电机的动力整合、转速转矩匹配、动力流切换的核心功能，是整套混动系统实现低油耗、平顺动力输出的关键载体。从实际装车场景来看，该部件安装在发动机与驱动半轴之间的动力舱核心位置，周边需要避让发动机排气歧管、冷却管路、悬置支架以及高压线束的布置空间，其轴向与径向尺寸直接决定了动力舱的横向布局余量，建模过程中已经预留了与发动机飞轮端、驱动桥输入端的连接接口定位基准，安装法兰的孔位公差、同轴度要求完全匹配量产装车的装配规范，可直接用于动力舱布置校核、传动系统匹配仿真的参考依据。

从功能特性来看，这套耦合机构集成了双电机与行星齿轮组的动力分流结构，其中一台电机兼具启动电机与发电机的双重作用，在发动机启动阶段提供启动转矩，在车辆巡航阶段由发动机驱动完成发电补能；另一台电机直接参与驱动轮的动力输出，在低速工况下提供纯电驱动转矩，在加速工况下与发动机输出转矩耦合共同提供驱动力，在制动工况下切换为发电状态完成动能回收。整套机构不需要传统的离合器与多档位齿轮组，通过行星排的转速解耦实现发动机始终工作在高效区间，这也是混动系统能够实现低油耗的核心原理。

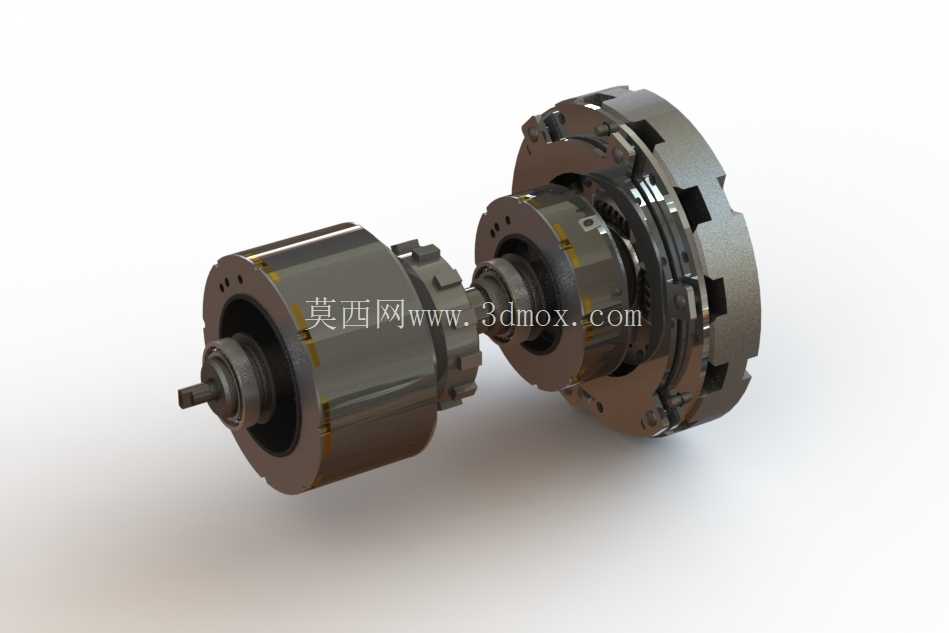

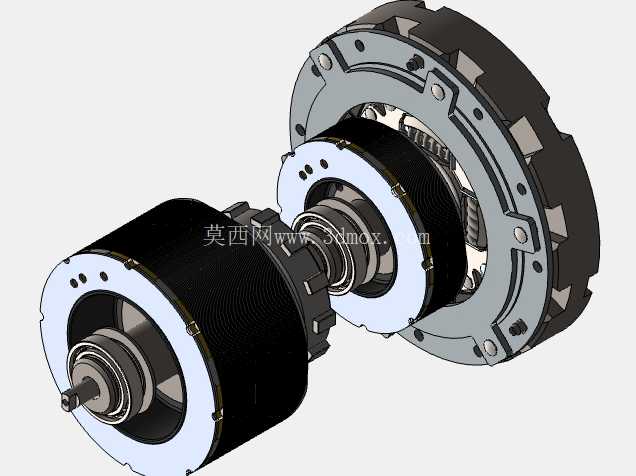

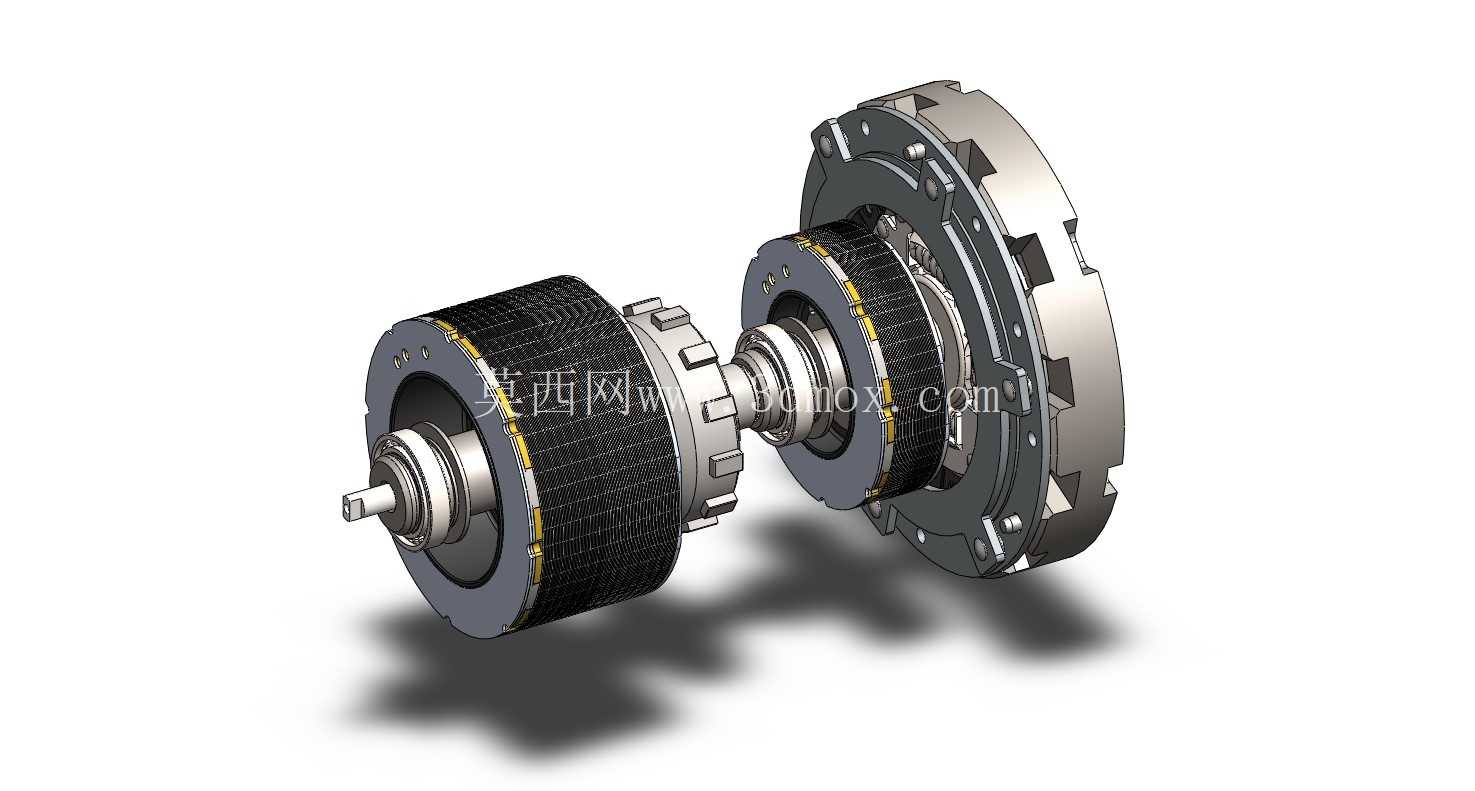

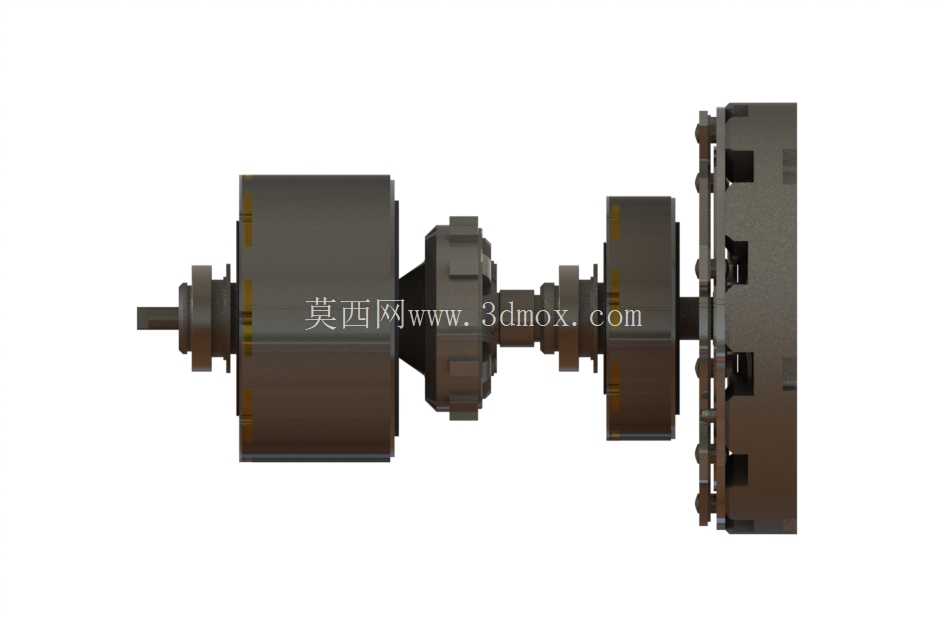

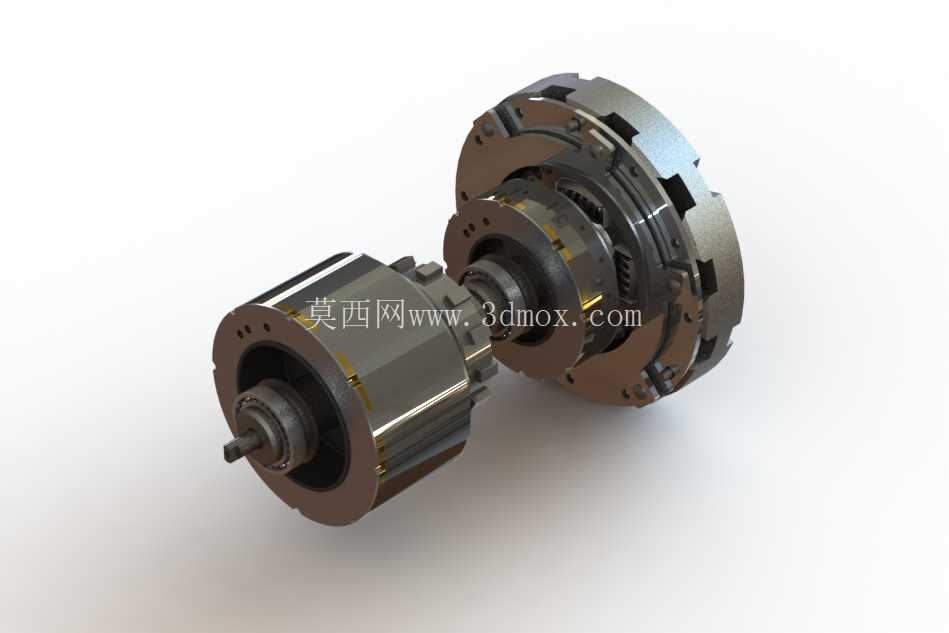

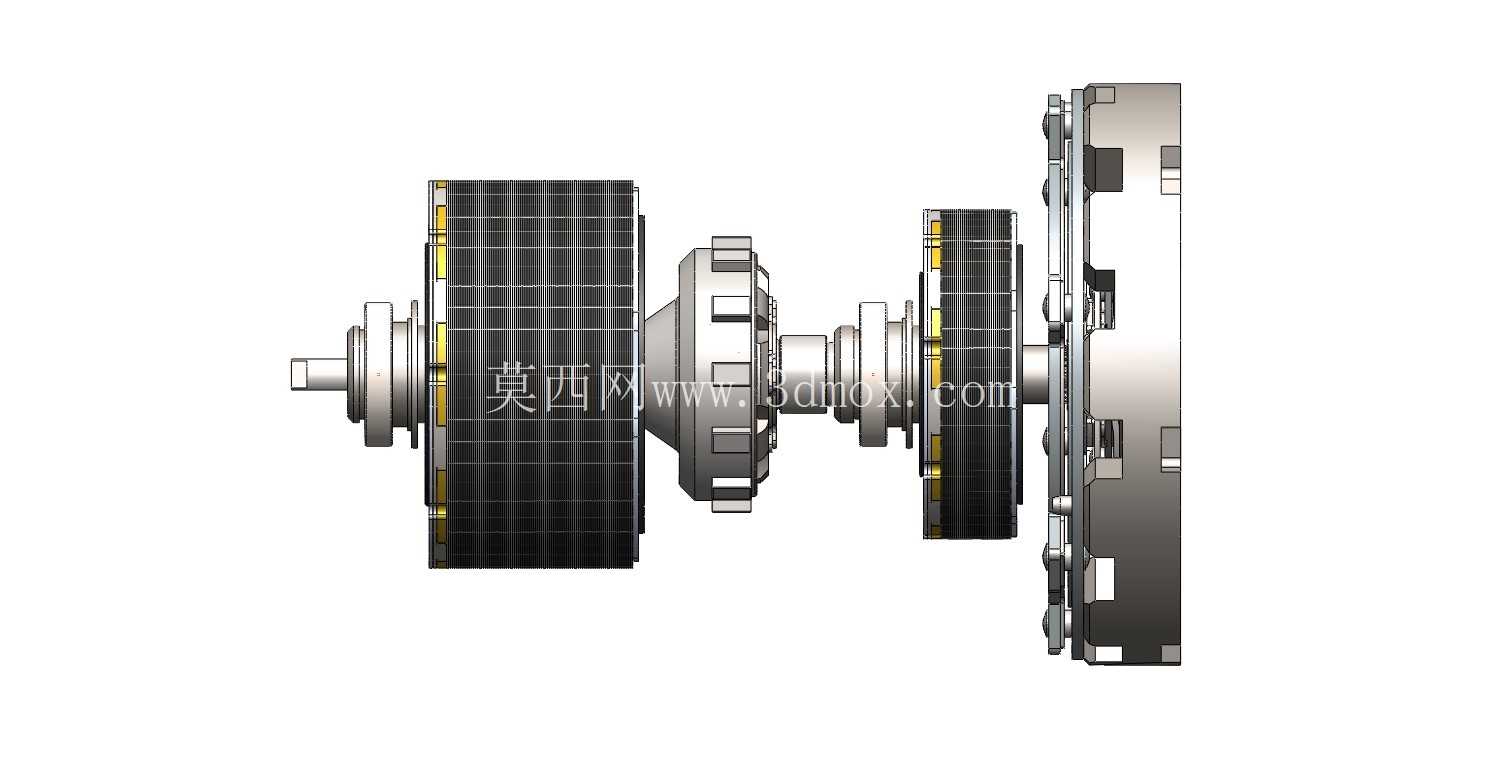

设计思路上，该模型还原了量产部件的壳体加强筋布局、轴承位定位结构、冷却油道的外部接口、高压接线端的安装位置，壳体采用压铸铝合金的结构特征，在保证整体刚度的前提下尽可能降低部件自重，内部的行星齿轮、太阳轮、齿圈的啮合位置完全按照实际传动比匹配，双电机的定转子间隙、绕组端部的避让空间都做了写实还原，考虑到外表面模型的展示需求，省略了内部细小的密封件、紧固件的细节特征，但核心的装配关系、连接接口、外部轮廓尺寸都与实际部件保持一致，能够满足整车布置、传动系统教学、结构原理展示的使用需求。

从安装边界来看，该部件的输入轴端与发动机飞轮壳的定位止口尺寸、输出端与差速器的连接花键参数、悬置安装点的位置坐标都参考量产车型的实际参数设定，周边预留的间隙满足整车装配时的工装操作空间，冷却油路的接口位置、高压线束的出线方向都符合量产部件的布置逻辑，不会与周边的副车架、转向机构、冷却模块产生运动干涉。在实际工程应用中，这类模型可用于混动系统的原理演示、新车型动力舱的前期布置校核、维修教学的结构拆解展示，也可作为传动方向设计人员的参考案例，理解动力分流式混动变速器的结构逻辑与布置要点。

需要注意的是，该模型为外表面及核心传动结构的简化版本，省略了内部的液压控制阀体、离合器摩擦片、密封组件等细小结构，若需要用于详细的零部件设计、强度仿真分析，还需要补充内部细节的建模，完善各部件的材料属性、公差配合、润滑路径等设计信息。从结构设计的角度来看，这类动力耦合机构的设计难点在于行星排的齿形修形、双电机的冷却回路设计、壳体的NVH性能优化，以及不同工况下动力流切换的控制逻辑匹配，模型中呈现的外部加强筋布局、轴承位的跨距设计，都是为了提升壳体刚度、降低齿轮啮合传递的振动噪声，这些细节特征都在模型中做了对应还原，能够帮助设计人员理解量产部件的结构设计考量。
