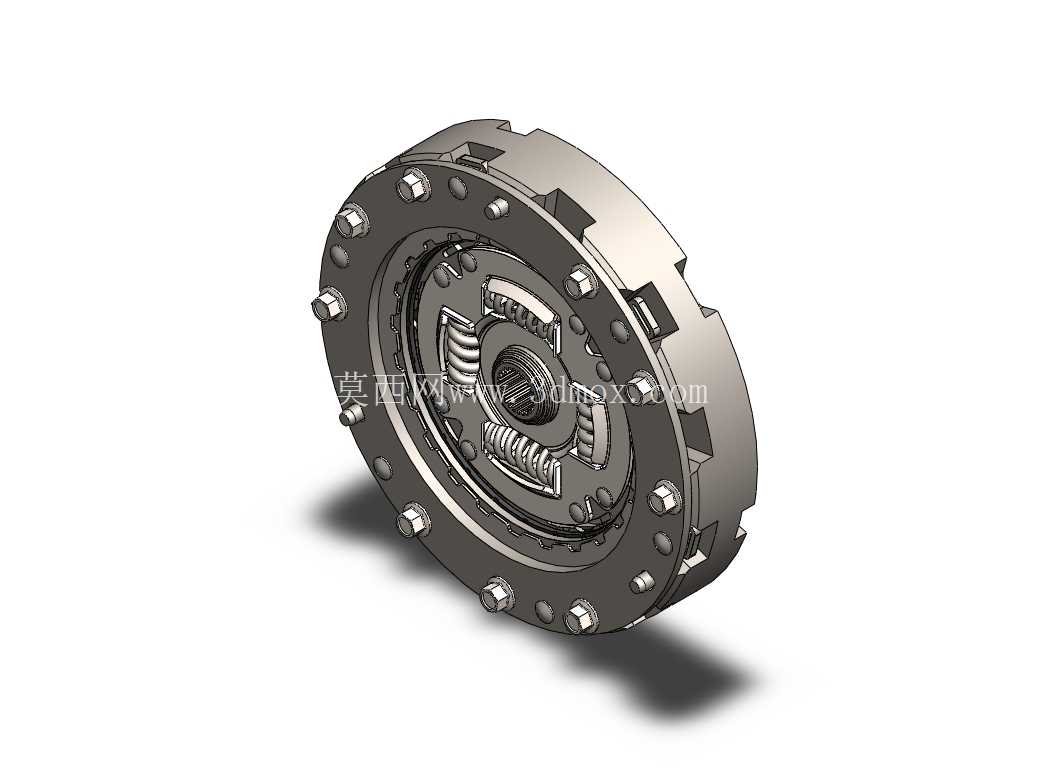

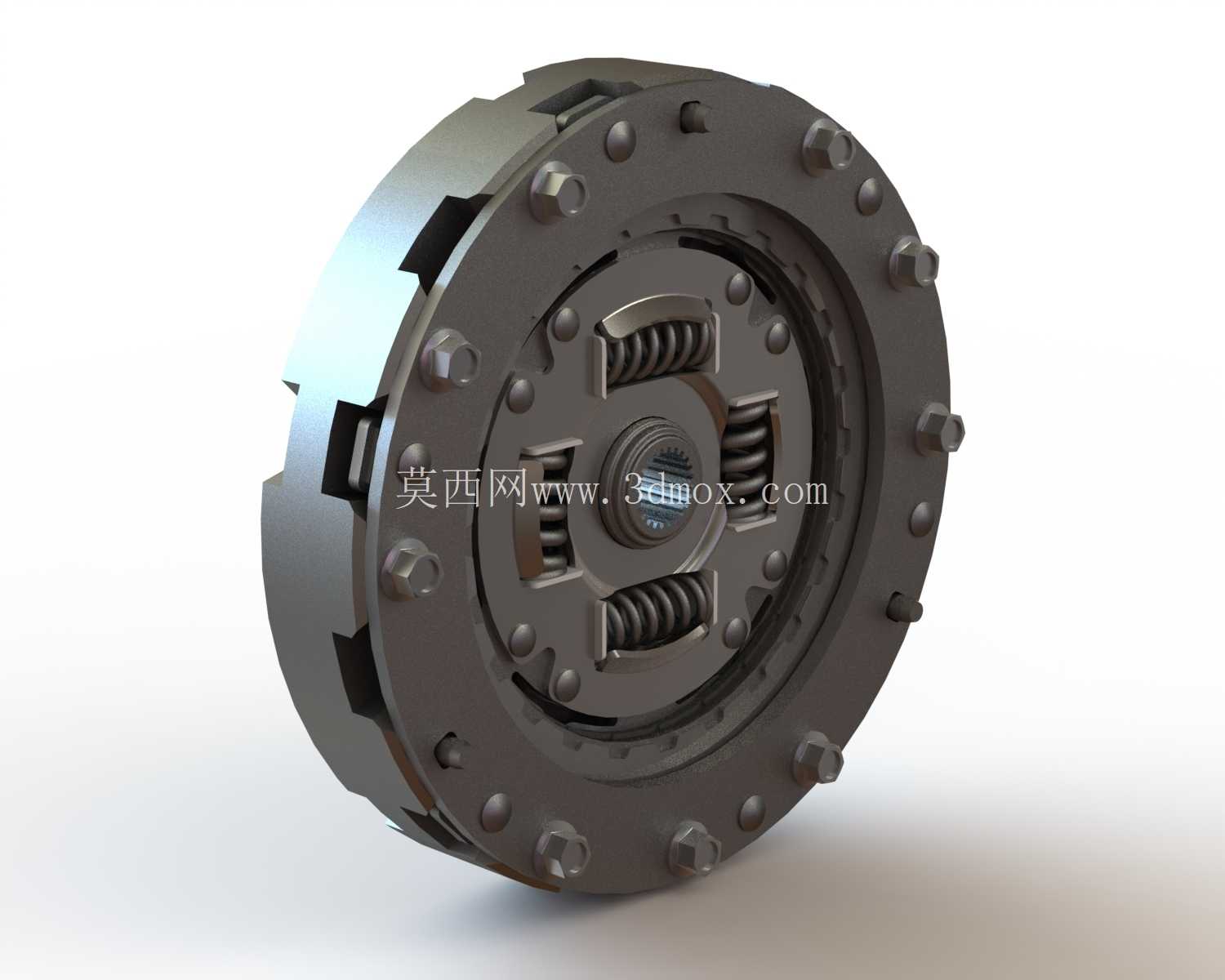

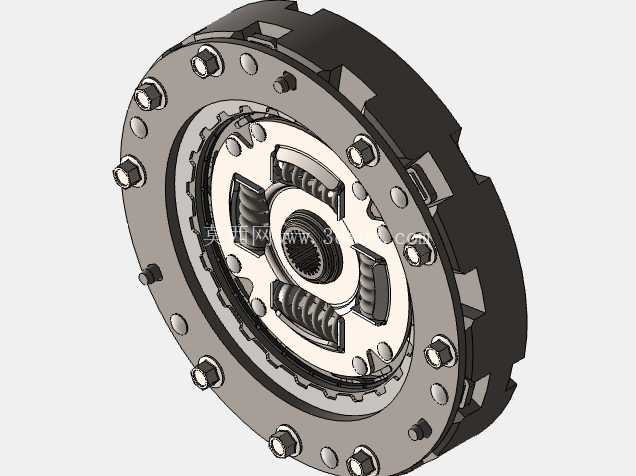

丰田普锐斯混动扭矩阻尼离合器总成结构

在混动乘用车的传动链路里，扭矩阻尼离合器总成是衔接发动机输出与eCVT变速单元的核心部件，这套结构针对行星齿轮组的动力耦合特性做了专属适配，和传统燃油车的离合器结构存在明显差异。日常市区拥堵路况下，发动机频繁启停、动力介入与退出的过程中，这套阻尼结构能有效吸收曲轴输出端的扭转振动，避免齿轮啮合冲击传递到驾驶舱，同时在电机与发动机动力切换的瞬间，缓冲扭矩差带来的传动系顿挫，保证动力衔接的平顺性。高速巡航工况下，离合器保持持续接合状态，永久压盘提供的稳定压紧力能让飞轮与从动组件之间无滑摩传动，减少动力传递过程中的损耗，提升整套混动系统的传动效率。

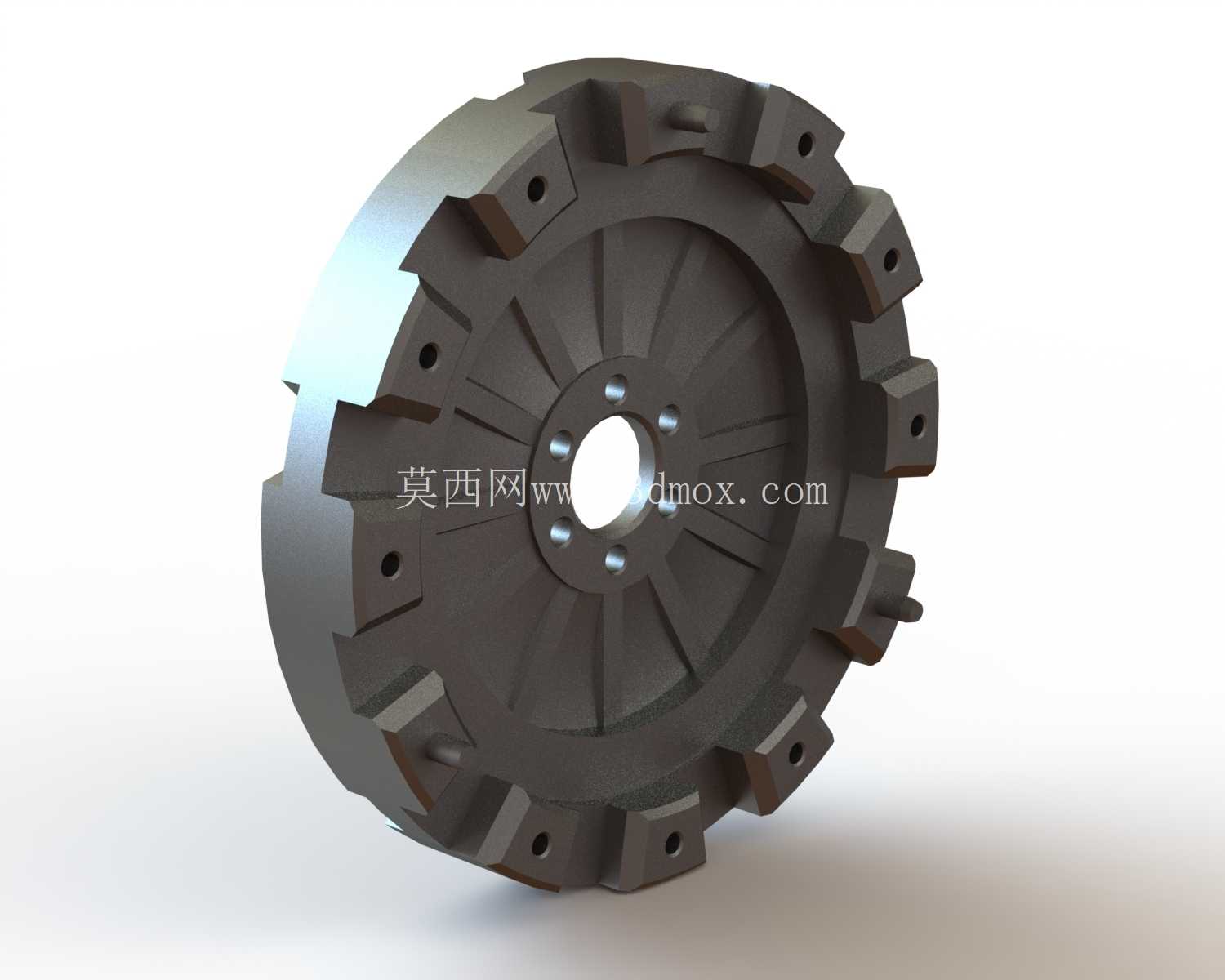

从结构设计逻辑来看，这套总成没有沿用传统离合器的分离拨叉、分离轴承等独立分离机构，核心原因是混动系统的动力源包含驱动电机，动力的通断可以通过电机与发动机的扭矩协同控制实现，无需额外的机械分离结构，既减少了零部件数量，也降低了整套传动机构的故障率。总成外圈的连接法兰均匀分布紧固螺栓孔，用于和发动机飞轮端面刚性连接，安装时需要保证法兰端面的跳动量控制在0.1mm以内，避免高速旋转时产生动不平衡量，引发传动系振动。中心的花键孔直接和eCVT变速箱的输入轴配合，花键采用渐开线齿形，配合间隙控制在0.02-0.05mm之间，既保证扭矩传递的可靠性，也能补偿安装过程中产生的微小同轴度误差。

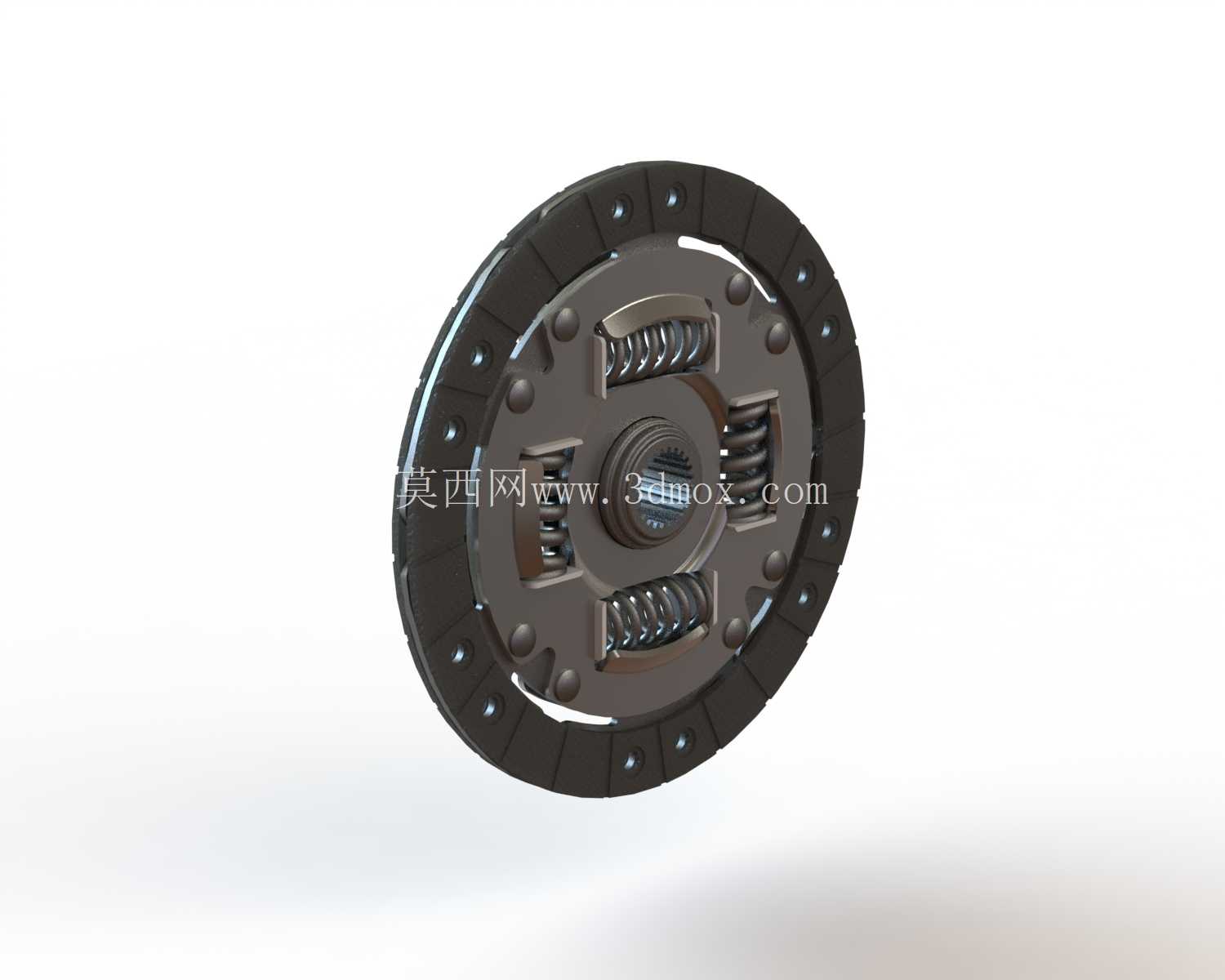

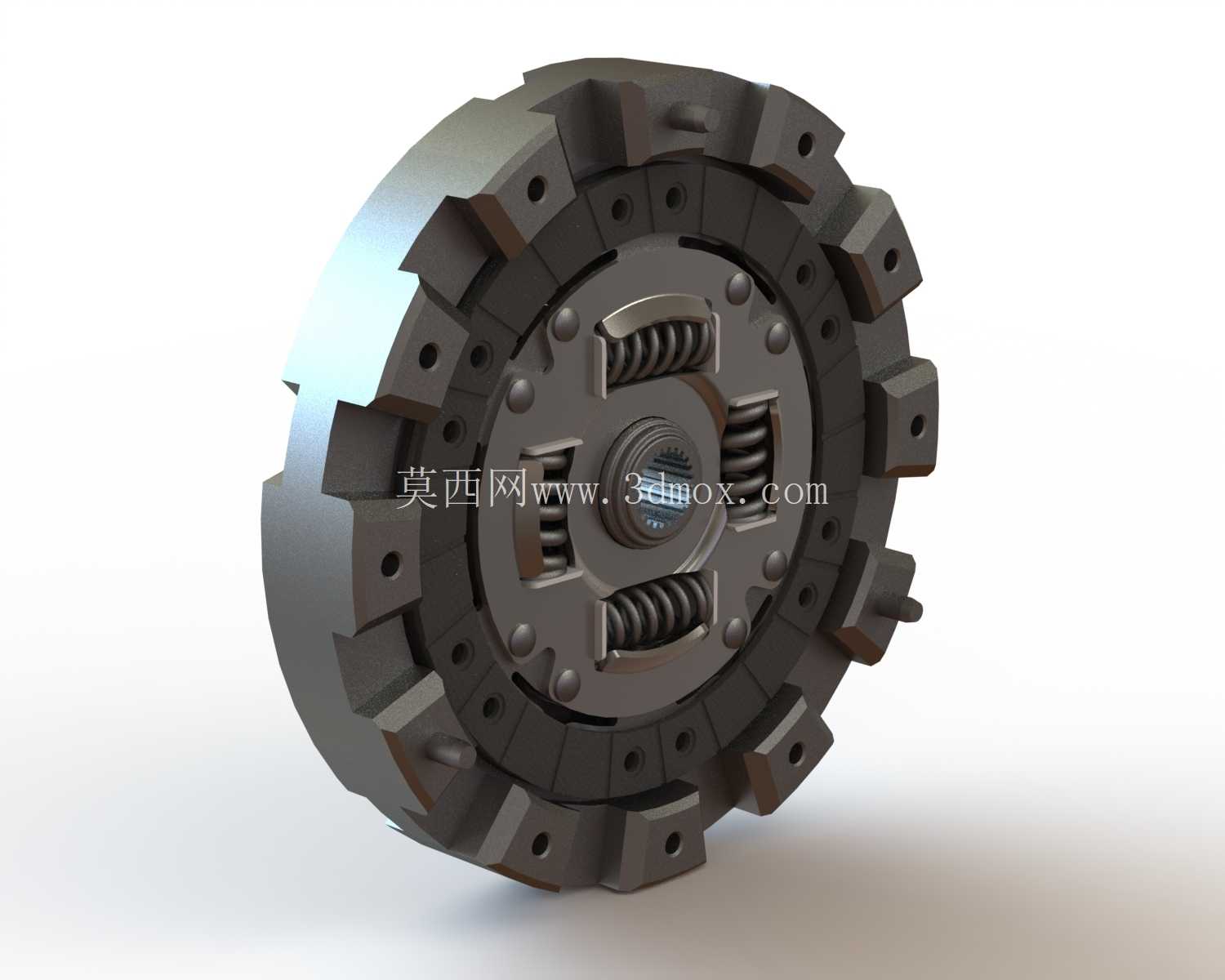

总成内部周向布置的多级阻尼弹簧是核心缓冲结构，不同刚度的弹簧分组嵌套布置，能覆盖不同扭矩区间的振动吸收需求：小扭矩工况下软刚度弹簧先介入，吸收怠速、低负荷工况下的微小扭转振动；大扭矩输出时硬刚度弹簧参与工作，缓冲急加速、发动机启动瞬间的大扭矩冲击。压盘采用膜片弹簧提供压紧力，相比传统螺旋弹簧结构，膜片弹簧的压紧力特性更平缓，在摩擦片允许磨损范围内，压紧力波动幅度更小，能保证长期使用过程中扭矩传递的稳定性。从动盘本体采用低碳钢冲压成型，表面做磷化处理提升防锈能力，摩擦面的平面度公差控制在0.08mm以内，保证和飞轮、压盘端面的充分接触，避免局部压力过大导致的摩擦片异常磨损。

安装边界方面，整套总成的轴向尺寸经过严格压缩，适配横置混动前驱车型的机舱布局，安装时不需要额外调整变速箱输入轴的轴向位置，直接贴合飞轮端面紧固即可。径向定位依靠外圈止口与飞轮定位台阶配合，止口配合间隙控制在0.03-0.06mm，保证旋转中心与曲轴中心的同轴度。总成的动平衡等级要求达到G6.3级，所有螺栓在装配时都需要按照对角顺序分次拧紧，拧紧力矩严格按照工艺要求执行，避免压盘受力不均导致的分离不彻底、接合抖动等问题。在做三维建模时，需要重点关注阻尼弹簧的预压缩量、膜片弹簧的力-位移特性曲线，以及花键配合的公差带选取，这些参数直接影响整套离合器的实际工作性能，建模过程中需要还原每个零部件的装配关系，尤其是弹簧与安装槽之间的间隙、压盘与传动片之间的活动余量，避免运动干涉。
