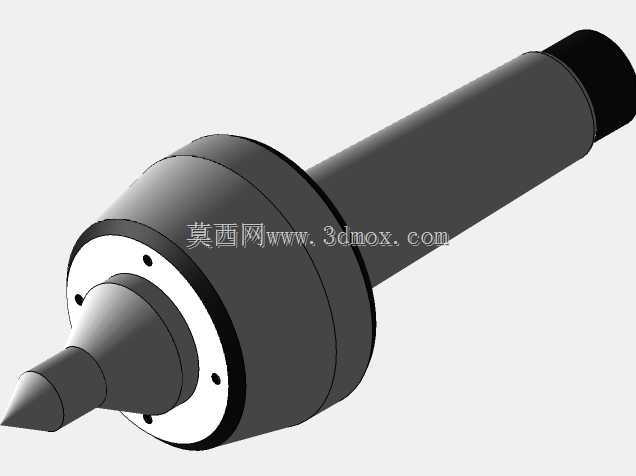

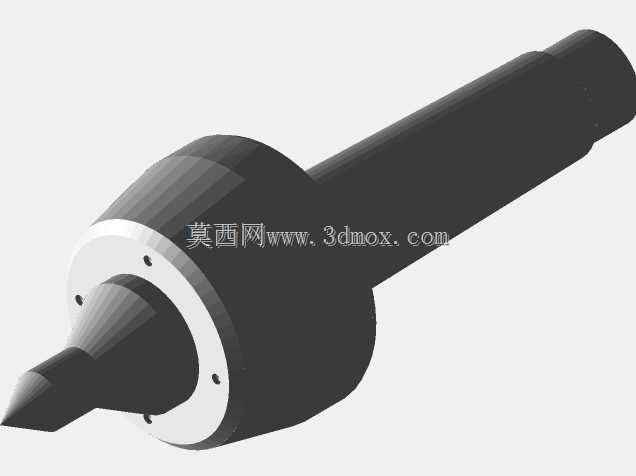

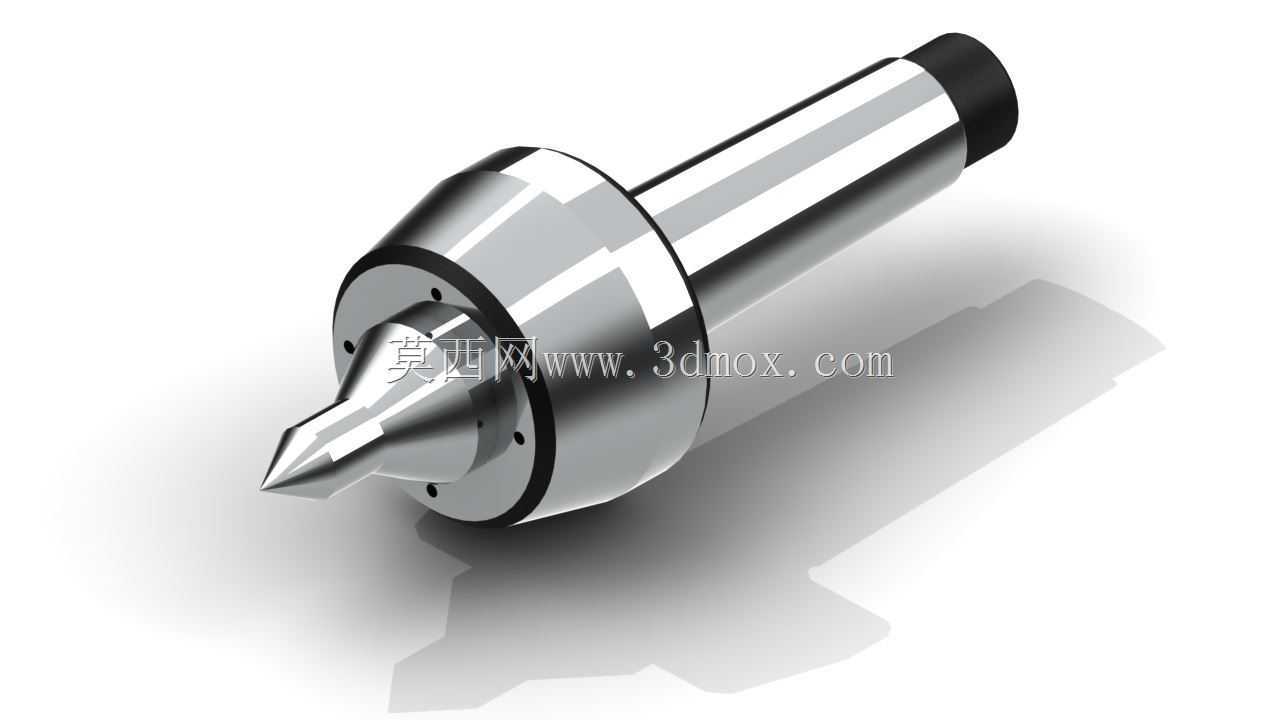

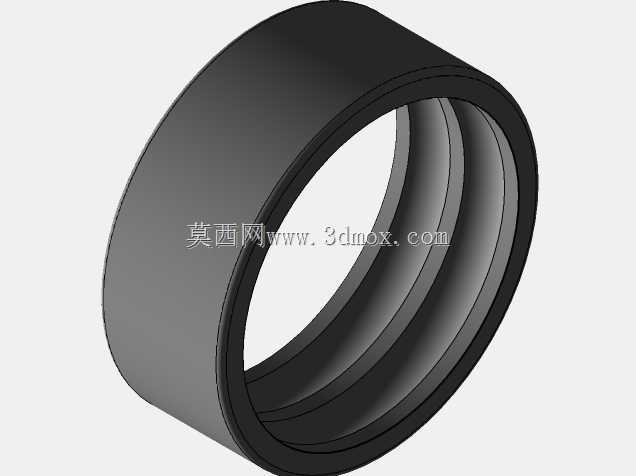

MT5数控车床配套旋转尾座结构

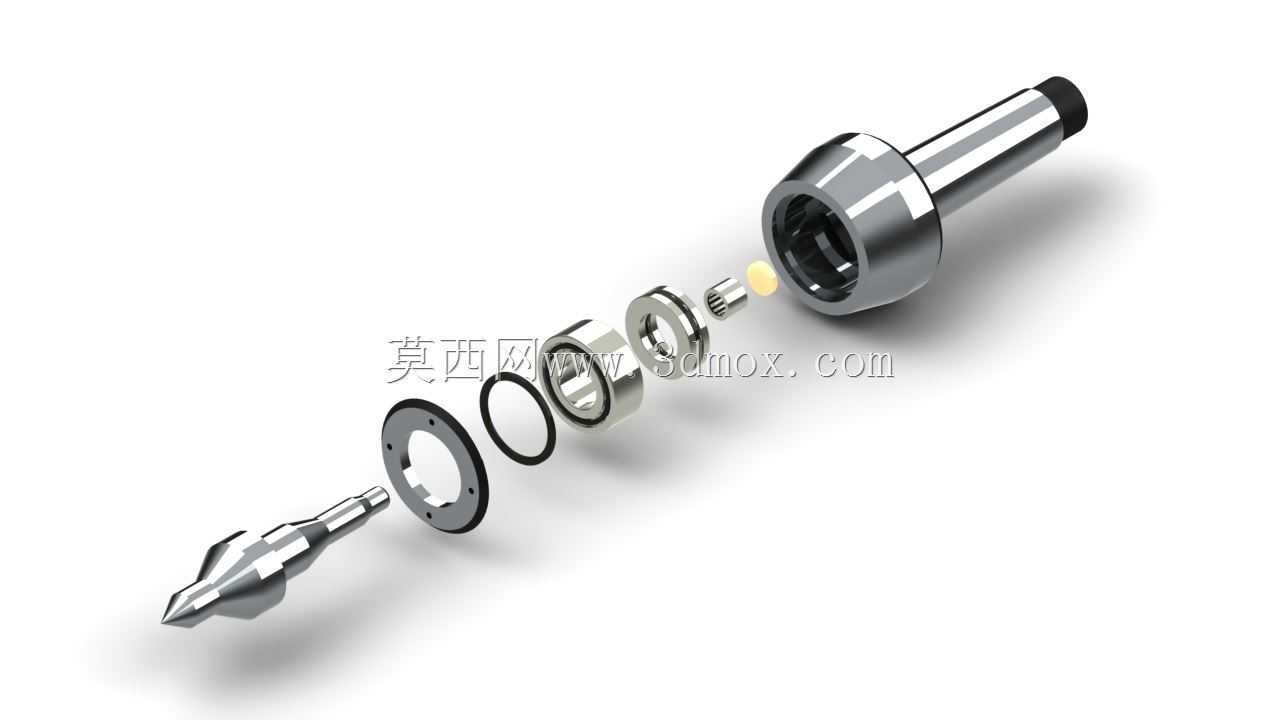

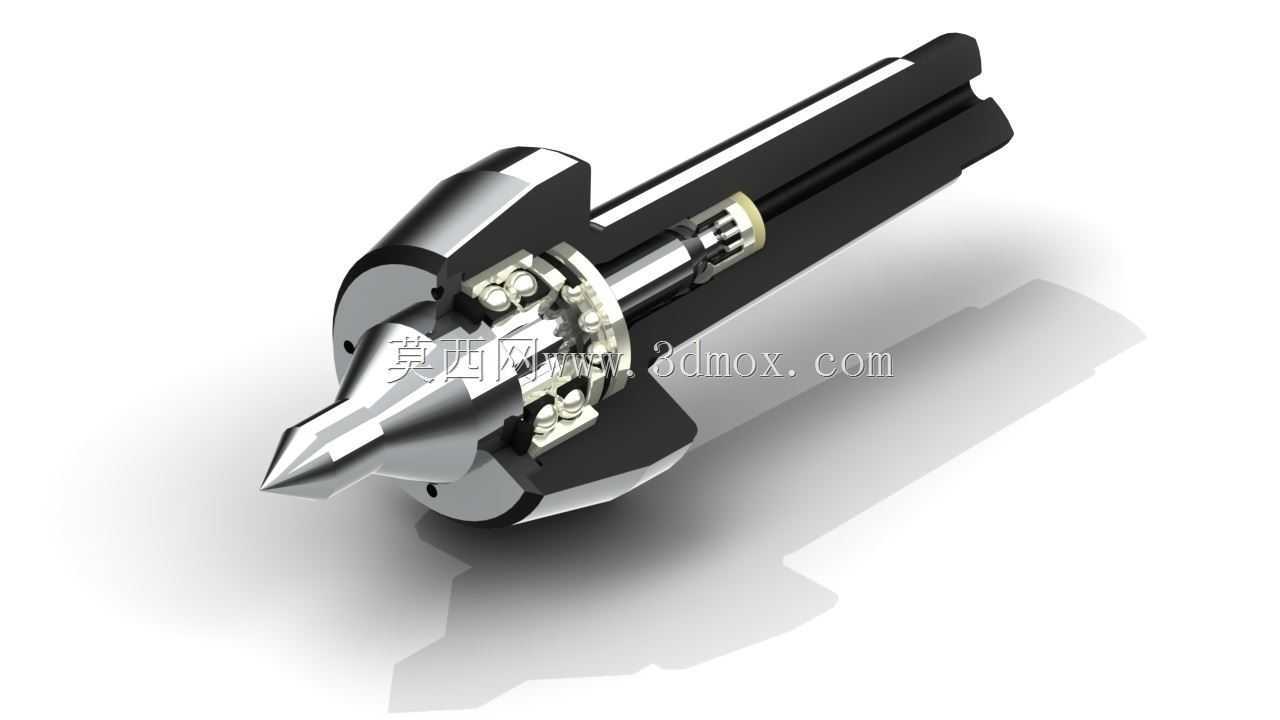

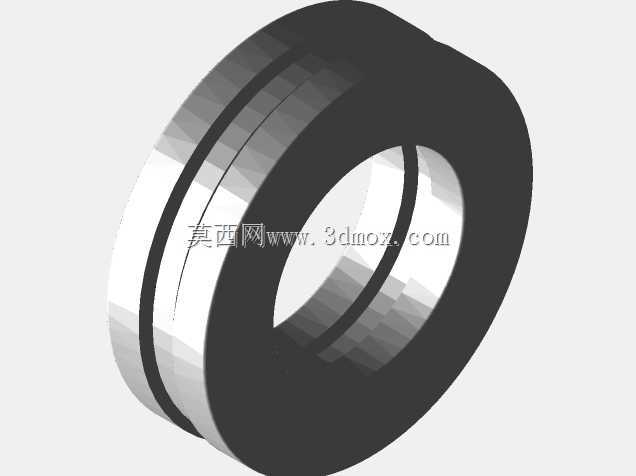

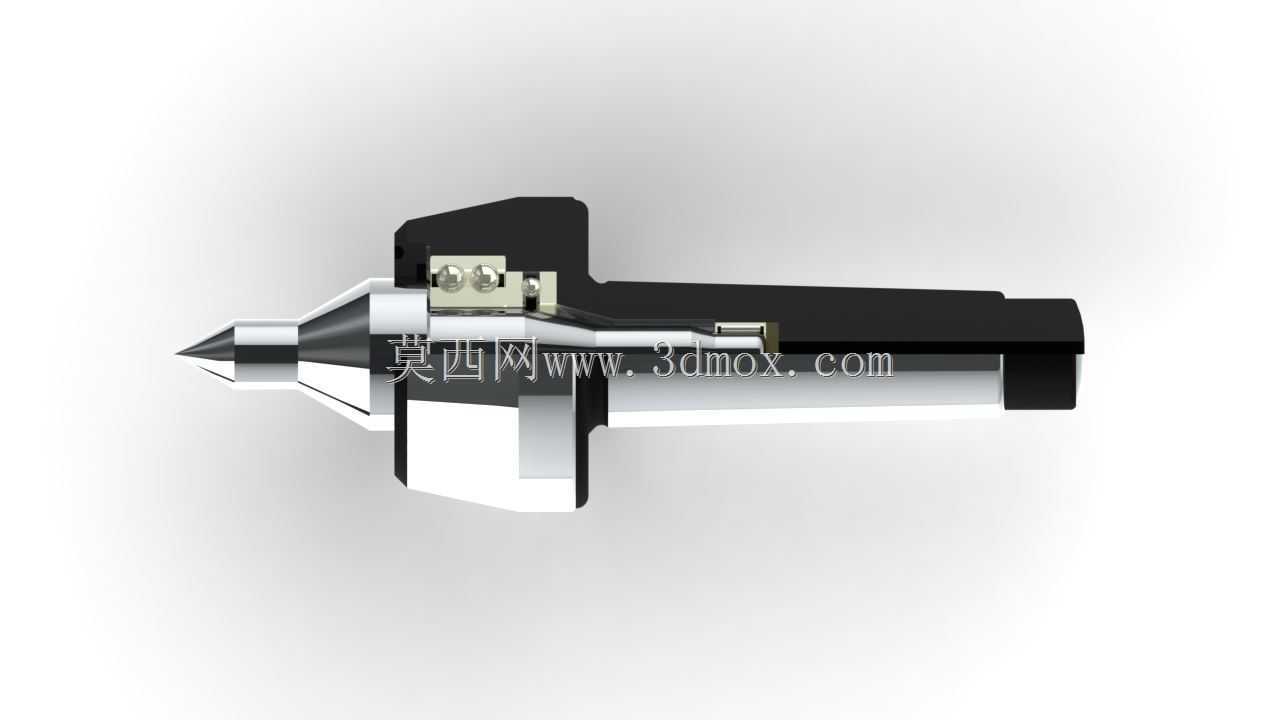

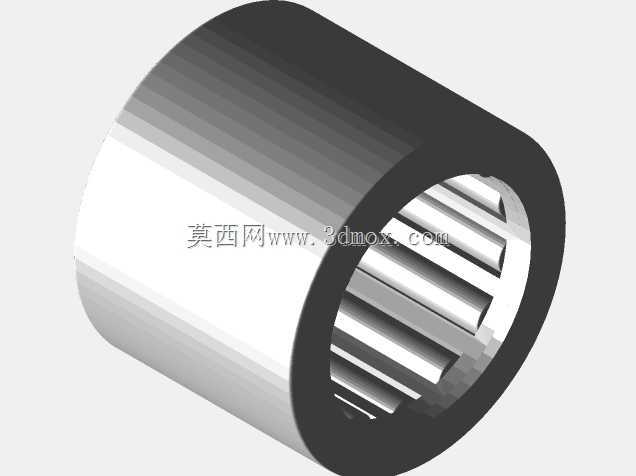

这款旋转尾座主要应用于普通数控车床、外圆磨床等回转加工设备的尾端工位，是轴类、套类零件装夹定位的核心配套部件，在长轴车削、细长杆磨削、管件内孔加工等场景中承担工件回转支撑、轴向顶紧的核心作用，可有效避免长工件加工过程中因切削力作用产生的挠曲变形，提升加工过程的工件刚性，保障加工尺寸精度与表面粗糙度达标。从功能特性来看，该尾座采用内置回转轴承结构，区别于传统固定式尾座的顶尖摩擦结构，可跟随工件同步回转，大幅降低顶尖与工件中心孔之间的滑动摩擦损耗，既能够延长顶尖的使用寿命，也能避免高速回转加工时顶尖与工件摩擦生热导致的工件热变形、中心孔烧蚀等问题，适配更高的主轴转速加工工况。从设计思路层面，该尾座采用同轴度优先的结构设计逻辑，主体为环形回转主体结构，外圈为安装定位基准面，内圈为回转支撑腔体，内部可适配标准莫氏5号锥孔的顶尖、变径套等工装附件，多层环形槽结构既可以作为密封件安装槽，阻挡加工过程中的切削液、金属切屑进入内部回转腔体，也可作为润滑脂存储槽，保障内部轴承长期运转的润滑需求，减少日常维护频次。在外形尺寸与安装边界上，该尾座的环形主体外径适配多数中型数控车床的尾座套筒安装孔径，轴向厚度经过优化设计，既保证了内部轴承的安装空间与支撑刚性，也不会过度占用车床的轴向加工行程，安装时可直接替换同规格的传统固定式尾座主体，无需对车床尾座本体进行额外改装，安装基准面的形位公差严格控制，可保证尾座回转中心与车床主轴中心的同轴度误差在允许范围内，避免装夹后工件出现锥度误差。实际生产应用中，该旋转尾座可适配不同类型的活动顶尖、固定顶尖、驱动顶尖，满足不同材质、不同重量工件的装夹需求，针对重型轴类零件加工时，可搭配端面拨动顶尖实现工件的一端驱动一端回转支撑，针对薄壁套类零件加工时，可搭配胀套式顶尖实现内孔定位支撑，避免薄壁工件装夹变形，覆盖机械加工车间多数回转类零件的加工装夹需求。
