车用涡轮增压装置精密结构设计

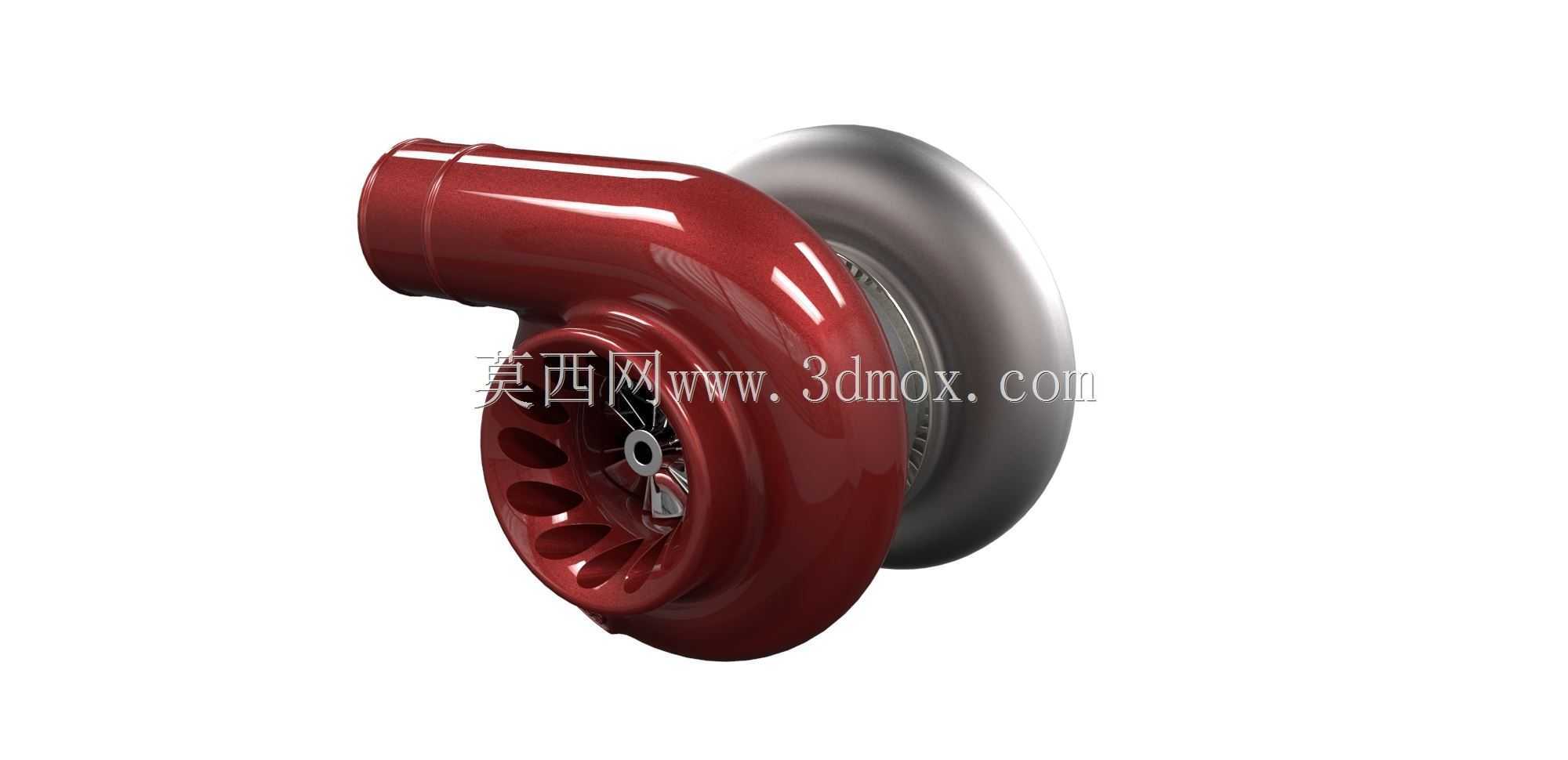

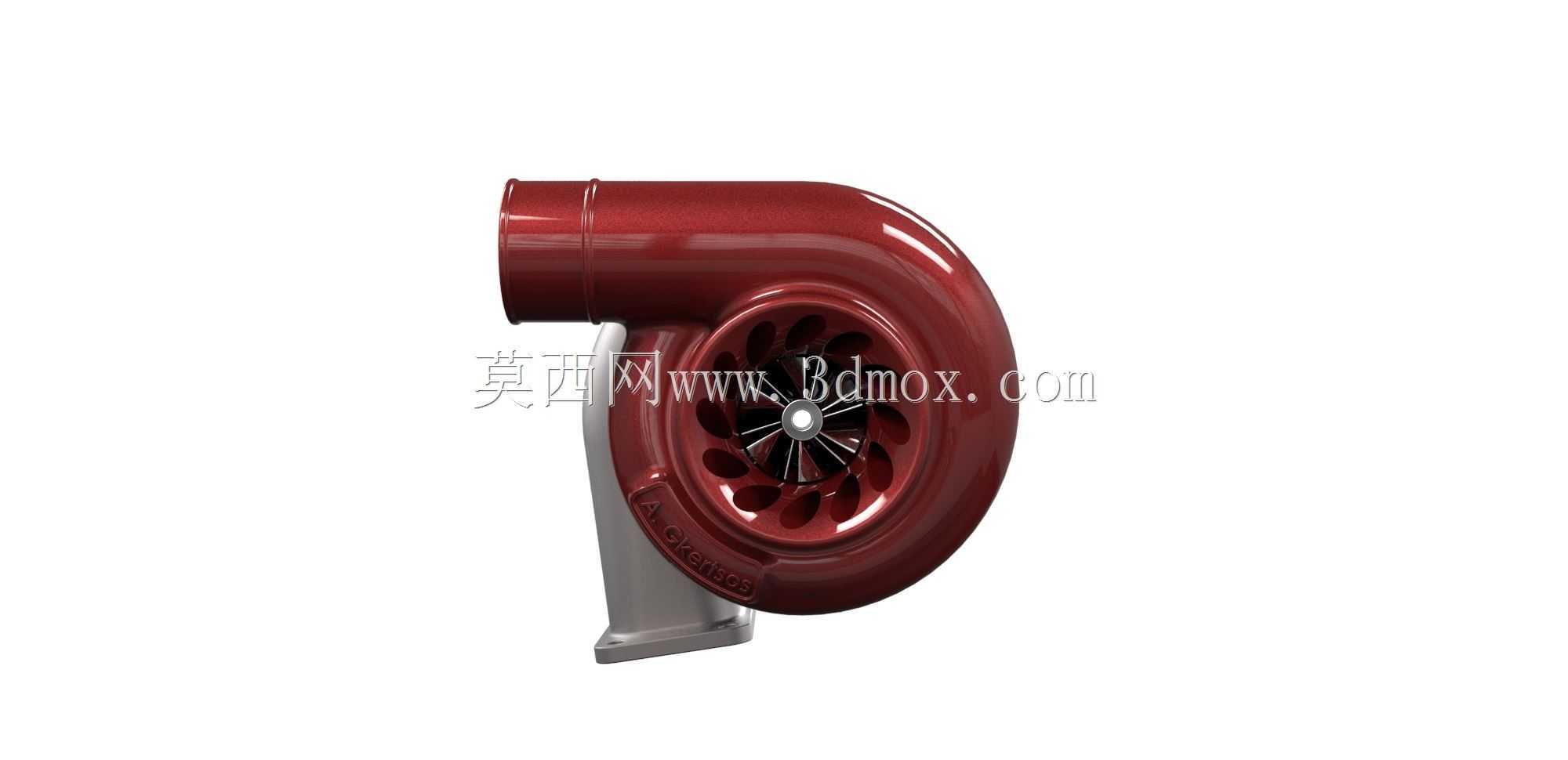

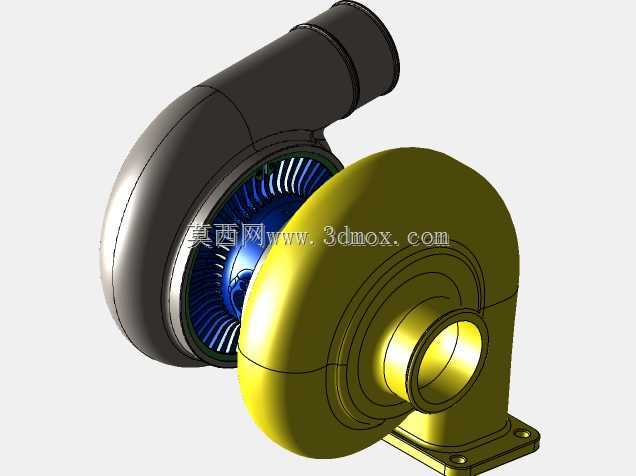

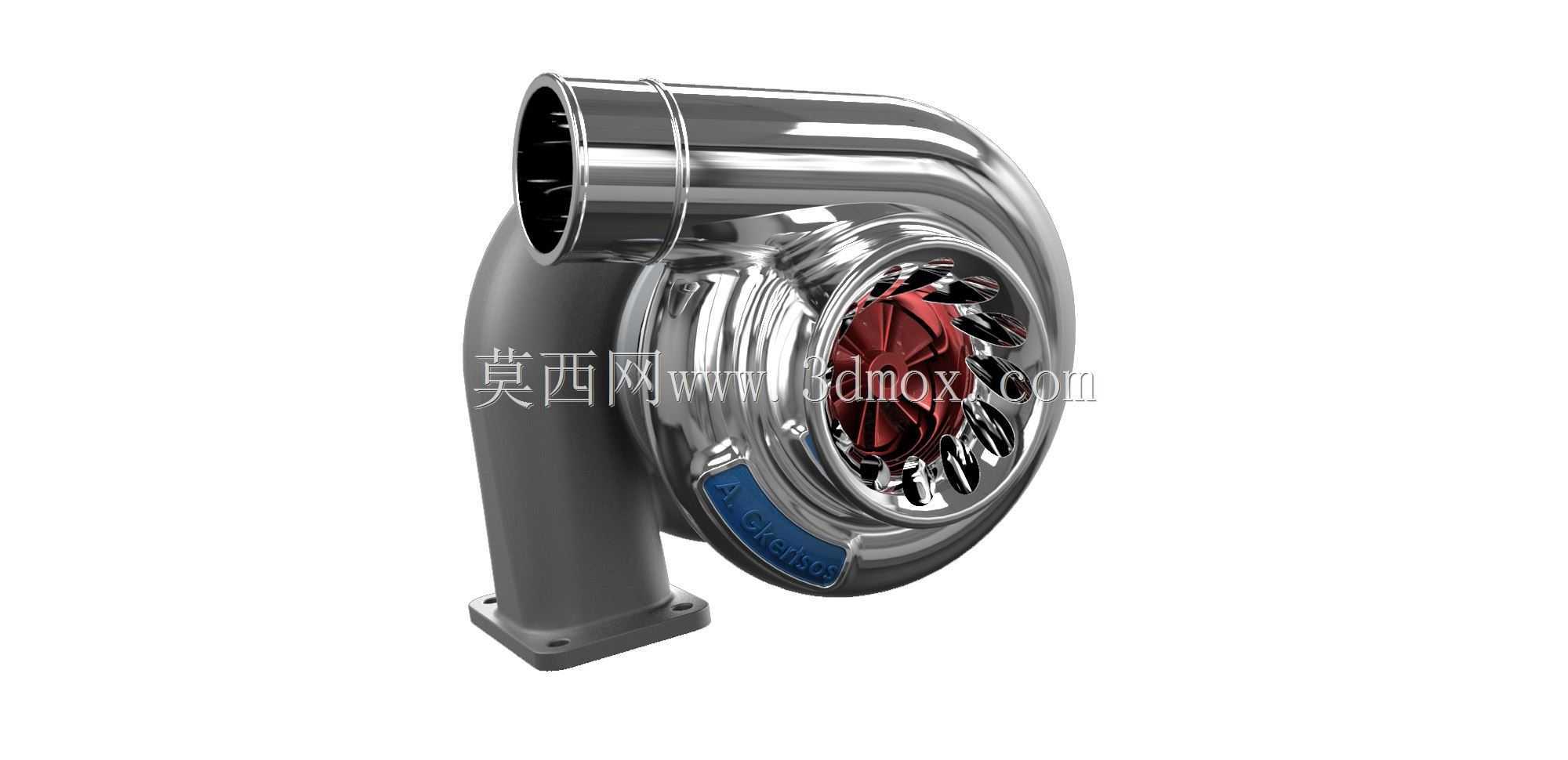

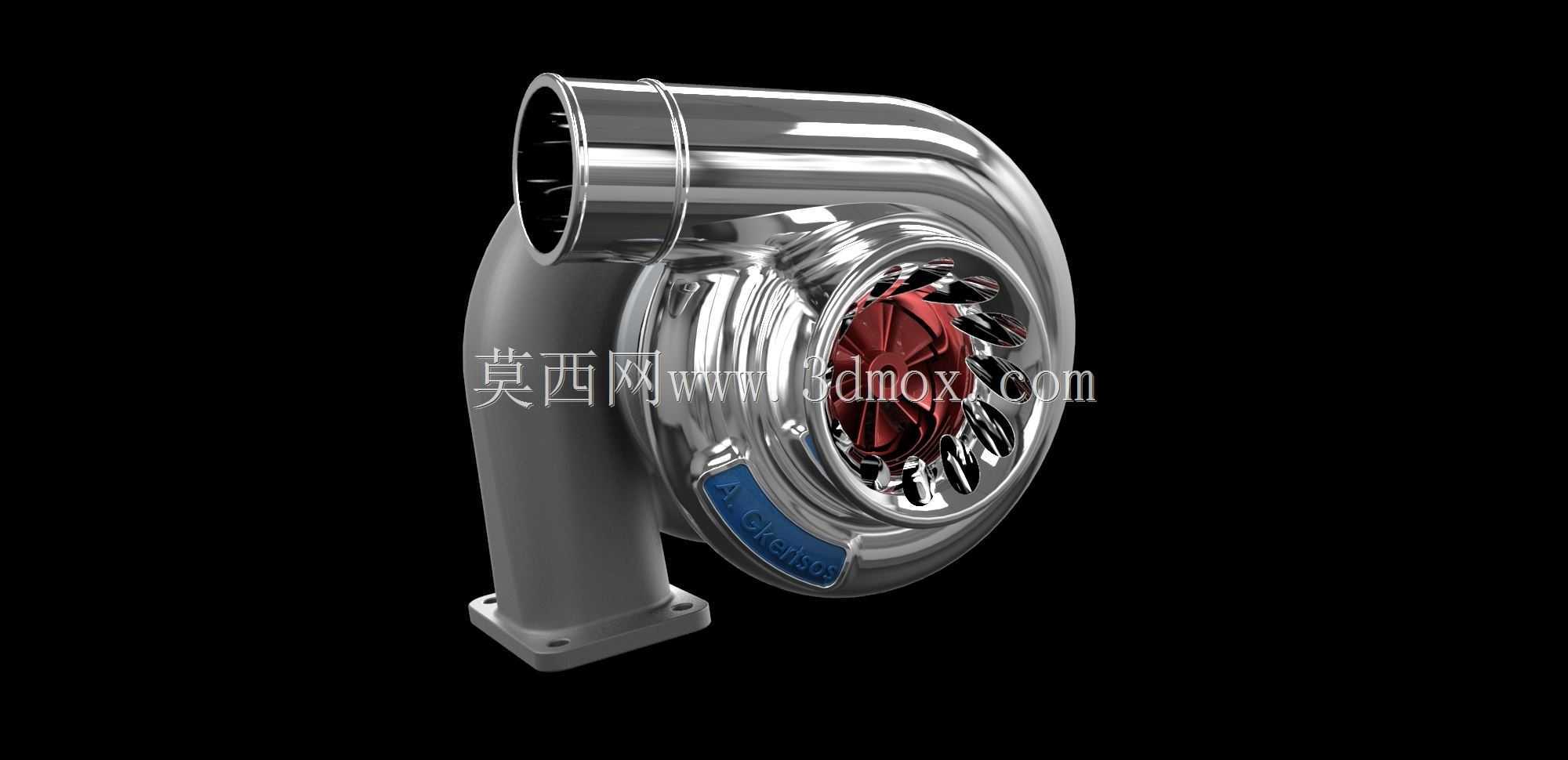

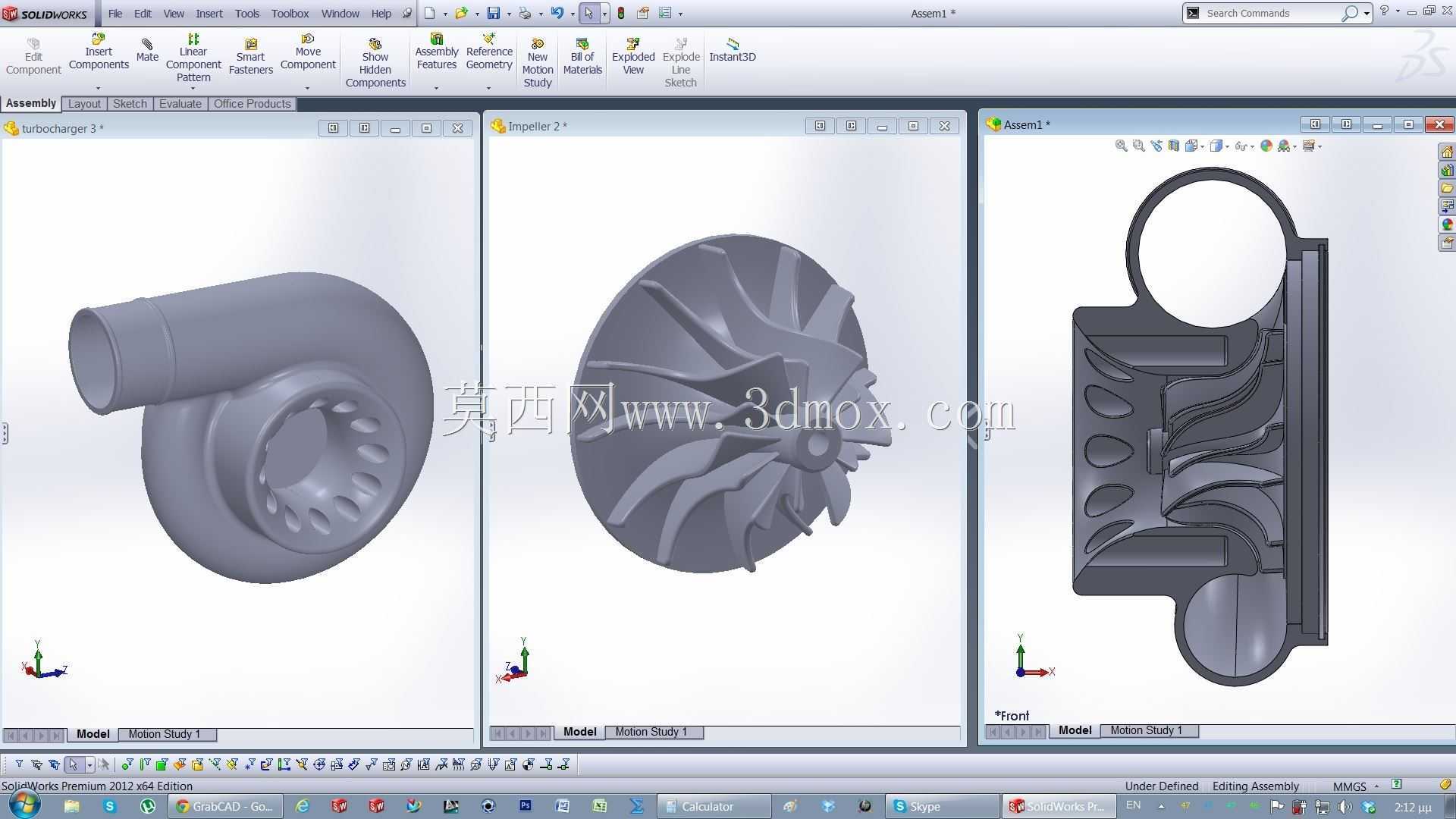

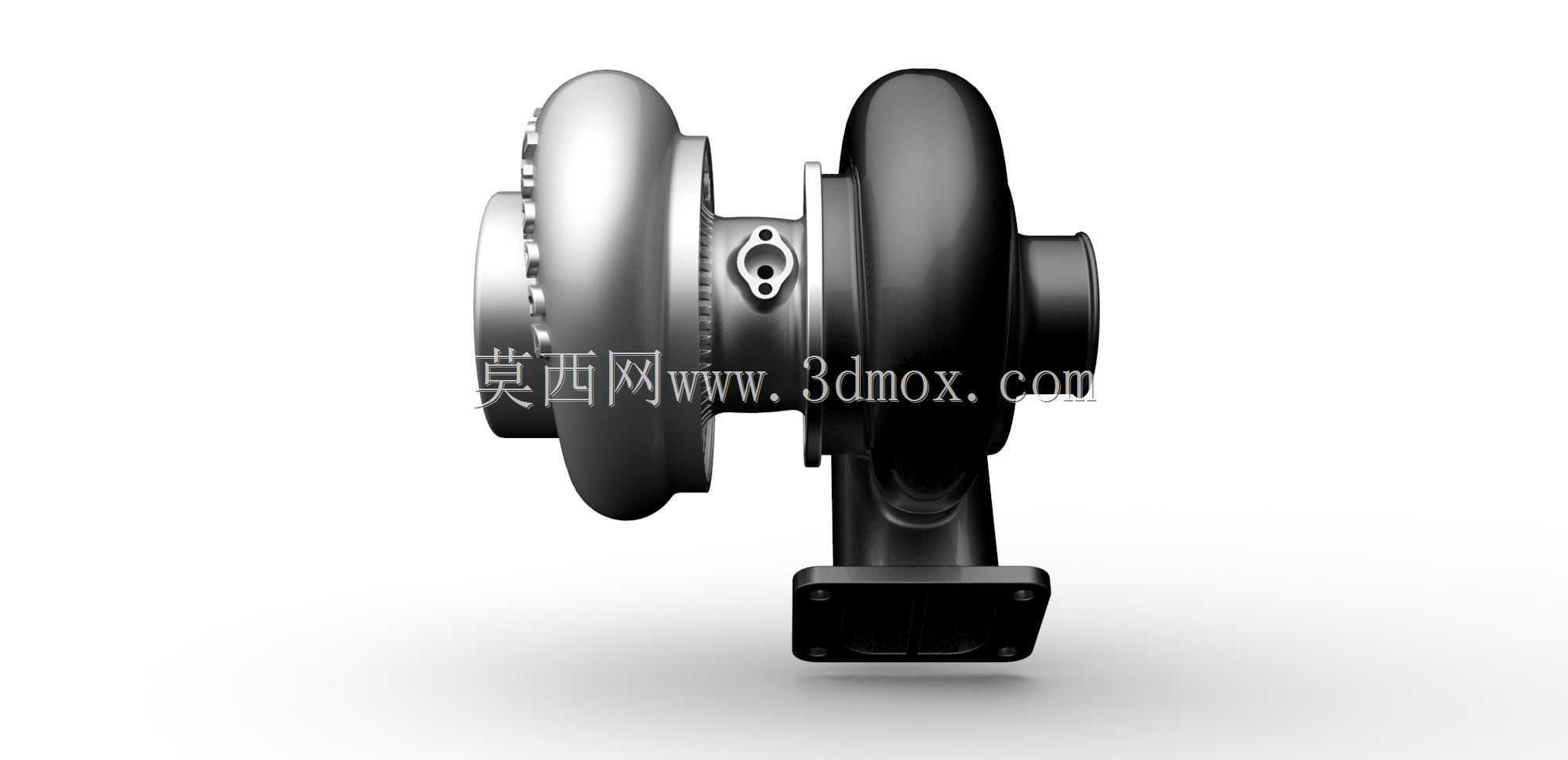

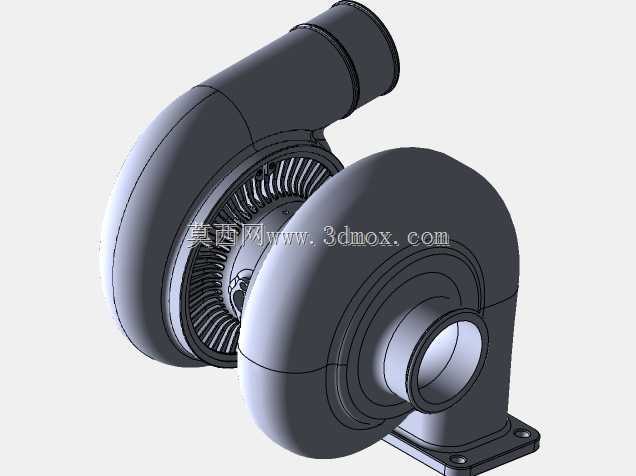

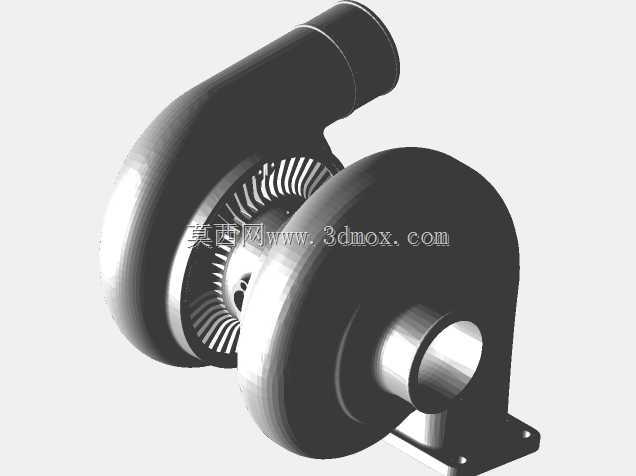

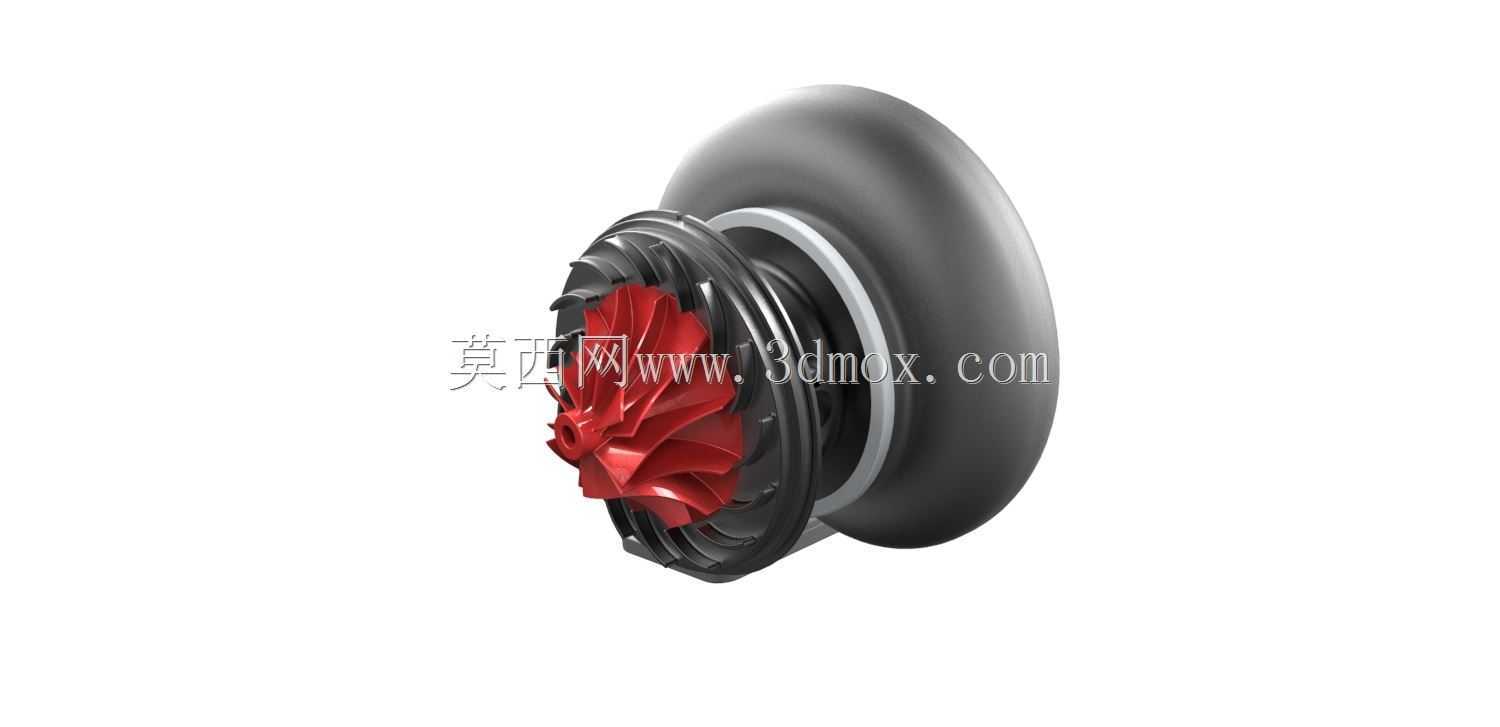

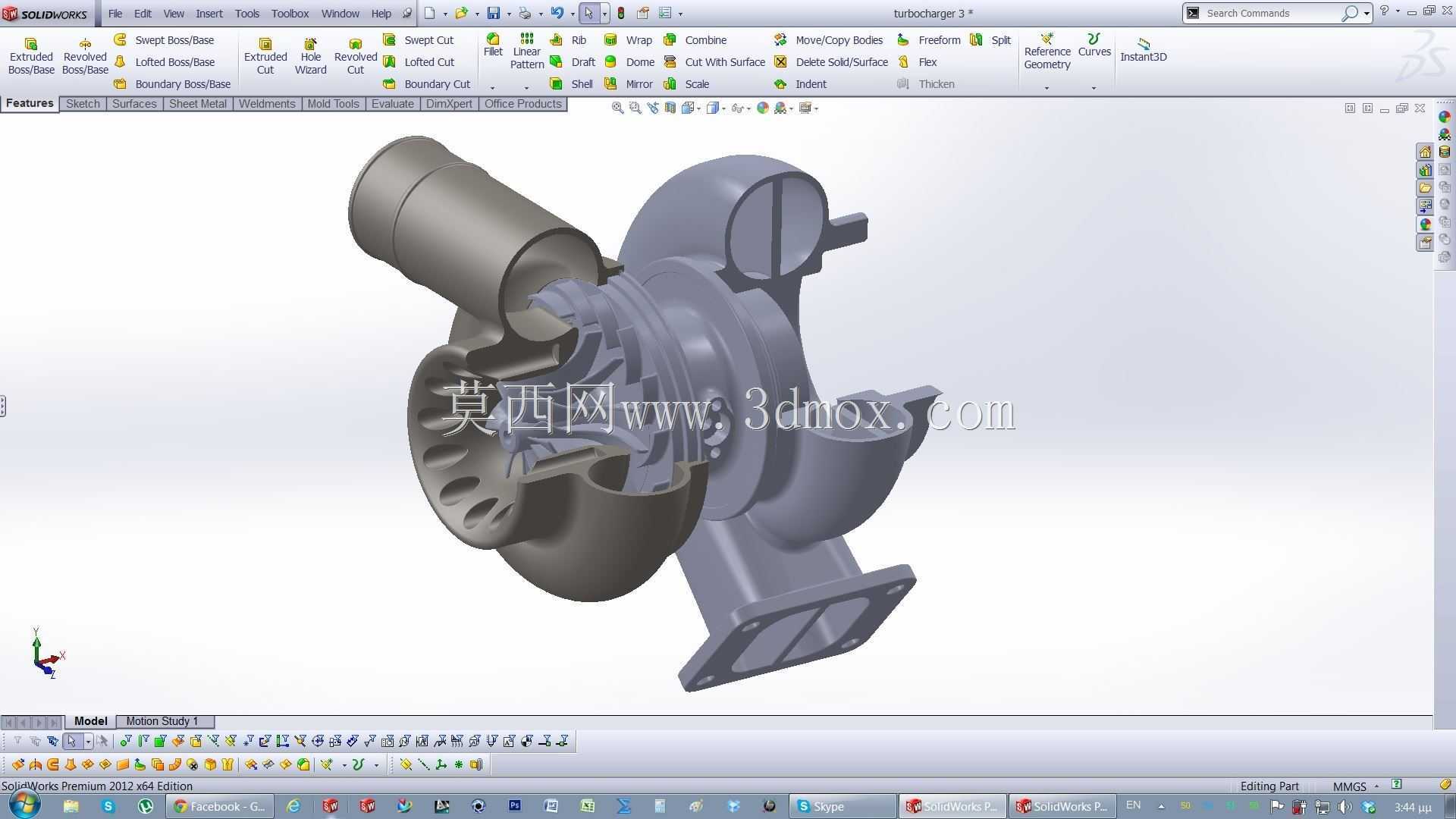

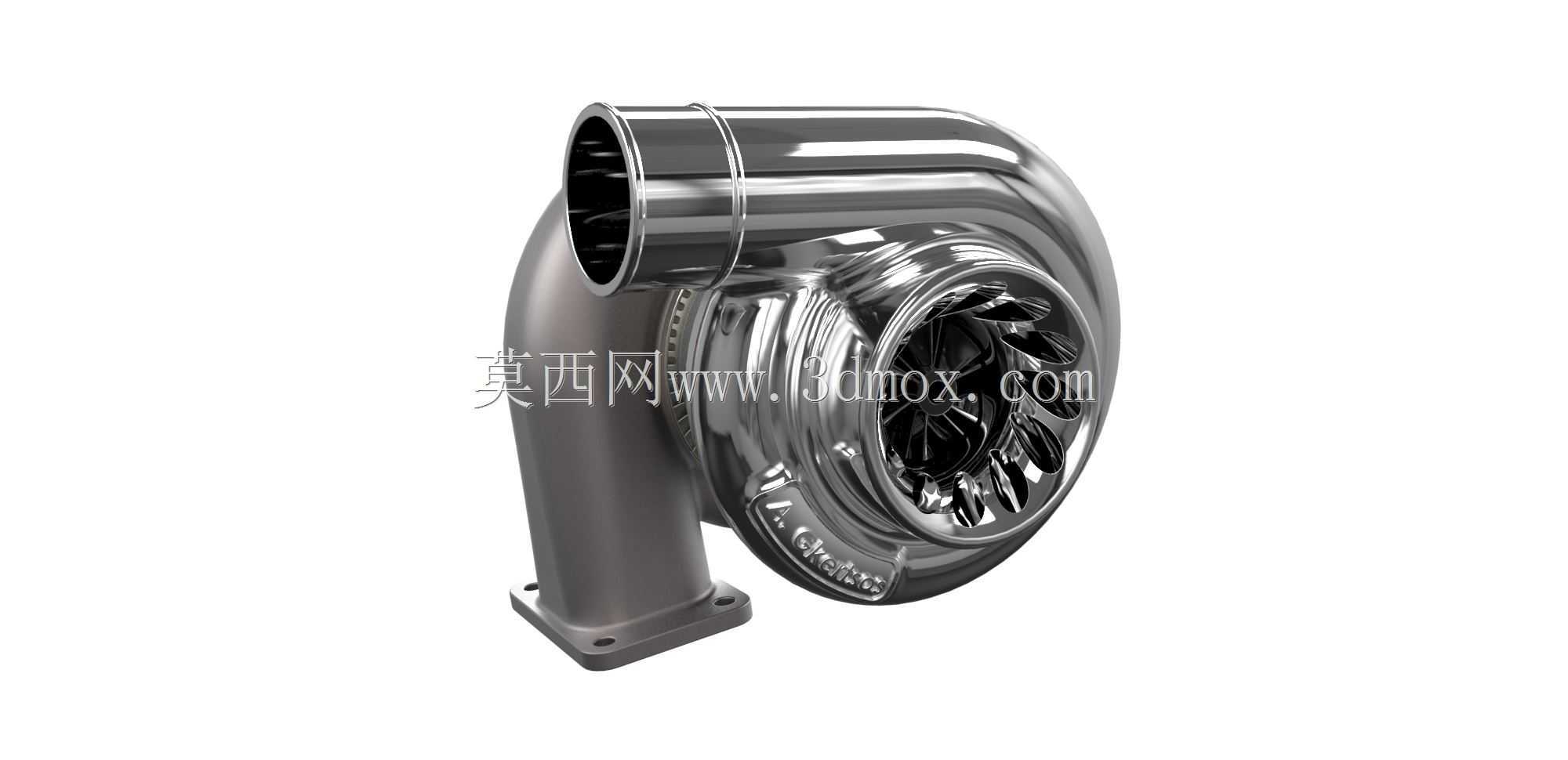

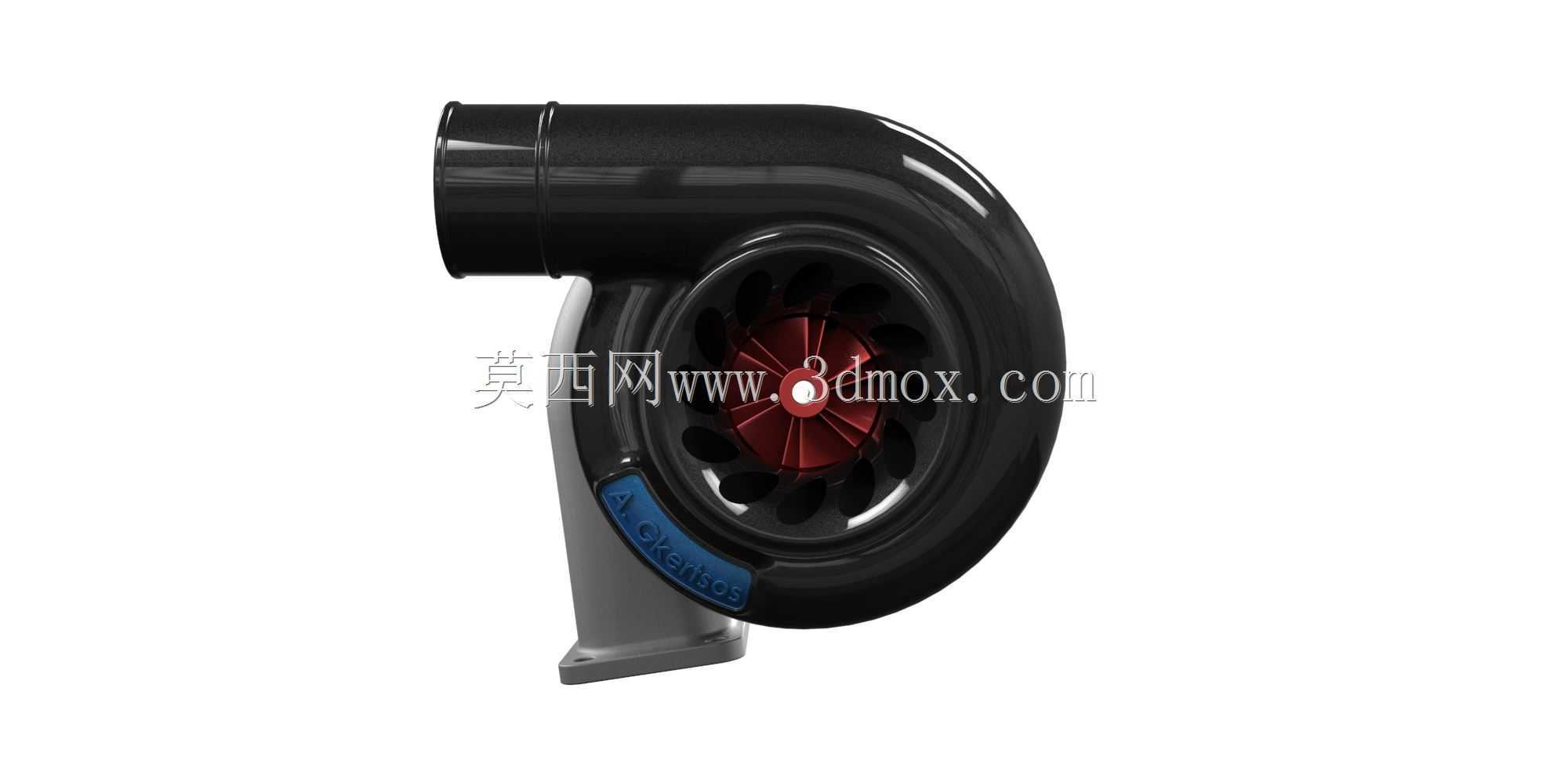

该涡轮增压装置广泛应用于车用动力系统、小型通用内燃机、工程机械动力单元等场景，核心作用是通过压缩进入气缸的空气，提升内燃机的进气量，在不增加发动机排量的前提下大幅提升动力输出扭矩与功率，同时优化燃油燃烧效率，降低尾气中不完全燃烧产物的排放，是小排量高功率动力方案的核心配套部件。从功能特性来看，该装置采用径流式涡轮与离心式压轮同轴布置的经典结构，高温排气端壳体采用耐高温铸造成型结构，可承受内燃机排出的800-1000摄氏度高温废气冲击，进气端压壳采用光滑流道设计，减少进气过程中的气流阻力与紊流损失，中间连接壳体预留了润滑油道与冷却腔的安装空间，可保障高速旋转的转轴组件在每分钟十几万转的工况下保持稳定润滑与散热，避免轴承过热烧损。设计过程中优先考虑了气动效率与安装适配性，涡轮叶片采用三元流曲面造型，针对不同转速下的废气冲击角度做了型线优化，可在低转速区间快速建立增压压力，减少涡轮迟滞现象，压轮叶片采用大后掠角设计，兼顾高转速下的结构强度与进气压缩效率，避免高转速下叶片发生形变或断裂。外形尺寸方面，整体采用蜗壳式环形布局，进气接口为标准直段圆柱法兰结构，可适配不同管径的进气胶管连接，排气侧接口为方形带安装孔的法兰底座，可直接对接发动机排气歧管的安装位，安装边界预留了周边管路、传感器的布置空间，不会与发动机舱内的冷却管路、线束、周边附件发生干涉，压壳侧面预留了泄压阀、进气压力传感器的安装接口，可直接配套常规的增压控制组件使用，无需额外做结构改装。整体结构做了轻量化优化，在保障壳体结构强度可承受最高2.5bar增压压力的前提下，削减了非受力区域的壳体壁厚，降低了装置整体自重，减少发动机舱的承载负担，转轴组件的支撑位采用双轴承跨距布置，可抵消高速旋转产生的径向跳动，延长部件的整体使用寿命。
