户外遮阳挡雨折叠式窗篷结构设计

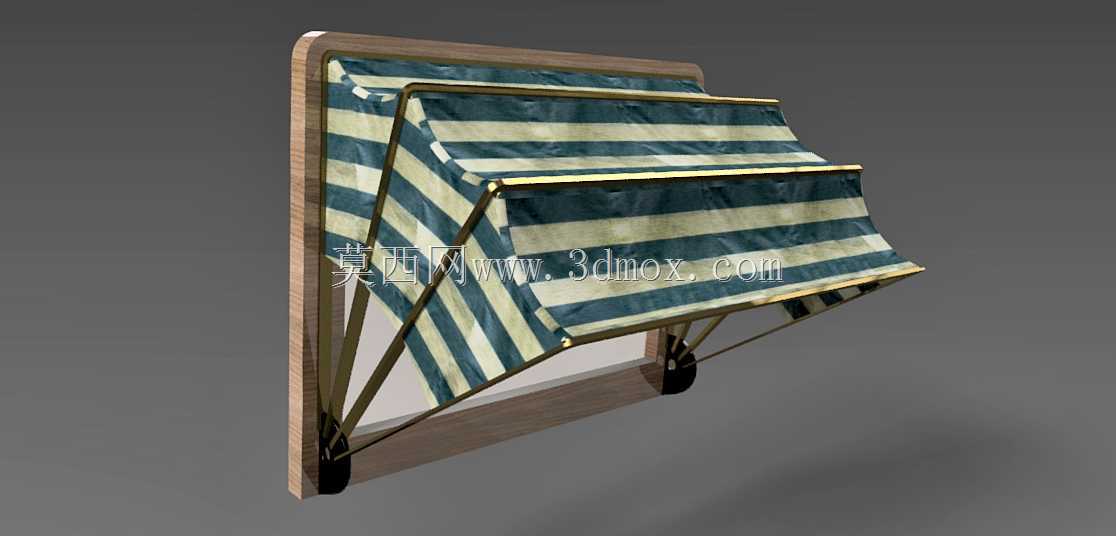

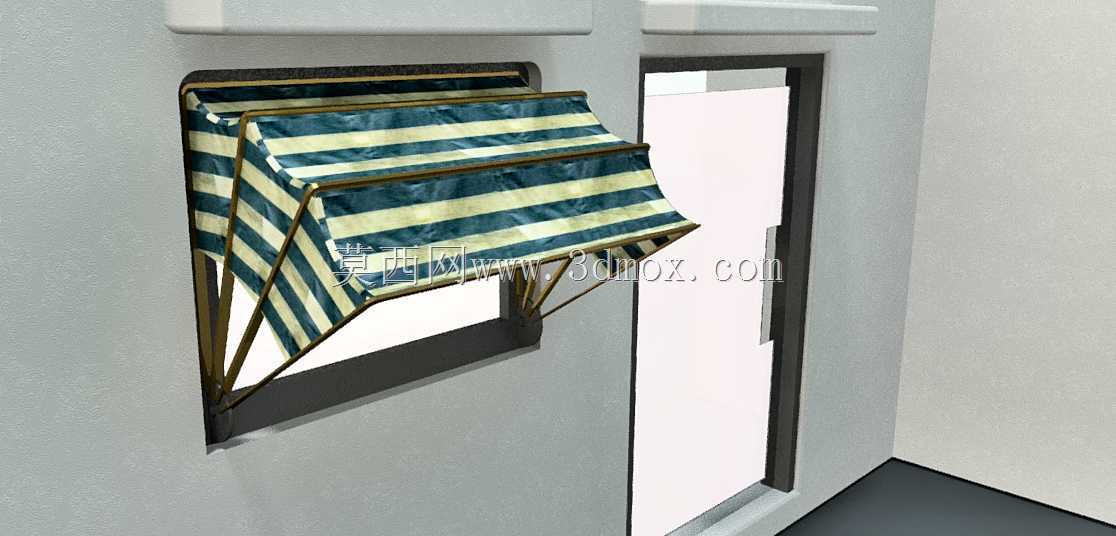

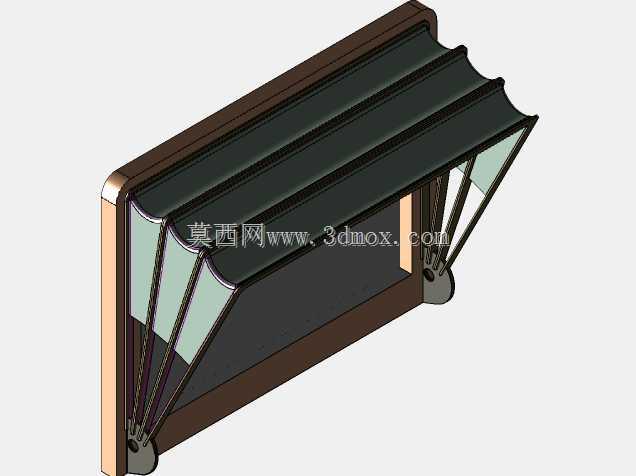

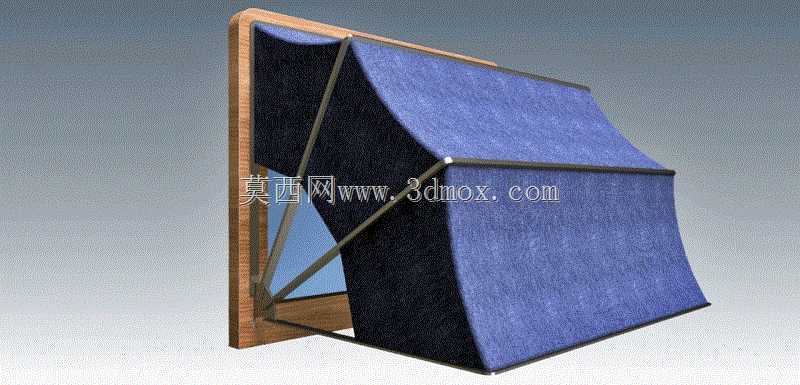

这款窗篷主要应用于民用住宅、临街商铺、低层办公建筑的外窗区域，核心用途是为窗体及窗边小范围区域遮挡直射阳光、阻隔紫外线直射，同时在小雨天气阻挡雨水飘入室内，也能一定程度降低窗外噪音传入、阻挡高空坠物碎屑磕碰窗面，为窗边营造舒适的微环境。从功能特性来看，这款窗篷采用斜撑折叠式结构，支撑骨架采用轻质高强度金属杆件，通过铰接节点实现结构的稳定支撑，篷布采用耐候性防水面料，外层做抗紫外线涂层处理，内层做耐磨衬层，既可以长期耐受户外日晒雨淋不老化脆裂，也能在强风环境下保持形态稳定，不会出现大面积兜风变形的问题。设计过程中，首先考虑了窗体安装的适配性，安装基座采用贴合窗框外侧的木质安装板结构，可以直接通过膨胀螺丝固定在窗体周边的墙体或窗框外延结构上，不需要对原有窗体做大规模改造，适配绝大多数常规尺寸的外平开窗、上悬窗结构。结构设计上采用三角形稳定支撑逻辑，斜向支撑杆件与水平、垂直方向的骨架形成多组三角稳定结构，在保证篷体向外延伸足够遮阳距离的同时，将整体受力均匀传导到安装基座上，避免长期使用出现骨架变形、连接松动的问题。外形尺寸方面，这款窗篷的安装基座宽度适配常规民用窗的单扇窗宽度，向外延伸的遮阳长度可以覆盖窗边0.6到0.8米的区域，篷体上下高度差形成自然的倾斜排水角度，雨水落在篷面后可以顺着倾斜角度自然流向篷体外侧滴落，不会在篷面积存渗透。安装边界上，只需要保证窗体外侧上方有足够的平整安装面，预留出篷体展开后不影响窗户正常开启的空间即可，不需要额外占用室内空间，折叠式的结构也可以在不需要使用的时候将篷体收合贴靠墙面，减少极端大风天气下的风阻，延长产品使用寿命。整体结构没有复杂的传动部件，日常使用只需要定期检查铰接节点的紧固情况、清理篷面附着的落叶灰尘即可，维护成本极低，既可以满足家庭用户的外窗遮阳挡雨需求，也适合小型商铺的橱窗区域使用，在遮挡阳光的同时不会完全遮挡橱窗的展示视线，兼顾实用性与外观整洁度。
