NGW31行星齿轮传动减速装置

这款行星减速装置是工业传动系统中应用极为广泛的动力匹配部件，主要作用是在原动机与工作机之间完成转速降低、扭矩放大的动力传递适配，能够匹配伺服电机、普通异步电机等多种动力输出端，在自动化生产线输送单元、轻工包装设备传动组、冶金辅机驱动端、化工搅拌装置动力端、物流分拣设备驱动模块等场景中都能见到这类行星减速结构的身影，可在紧凑的安装空间内实现大传动比的动力转换，相比传统定轴轮系减速结构，同功率规格下体积可缩减近三分之一，承载能力却能提升40%以上，非常适合安装空间受限、对传动精度与承载能力有双重要求的工业场景。

从功能特性来看，该行星减速装置采用NGW型行星轮系结构，以内齿圈固定、太阳轮输入、行星架输出的经典传动方案，动力从输入轴端的太阳轮输入后，会均匀分流给周向均布的多个行星轮，行星轮在沿内齿圈公转的同时完成自转，最终通过行星架将整合后的大扭矩动力从输出轴端传出，多行星轮均载的设计让传动过程中轮齿受力更均匀，运行振动与噪音远低于普通定轴减速结构，传动效率可稳定保持在较高水平，长期连续运行的温升控制表现优异，能够适配长时间不间断运行的工业工况。

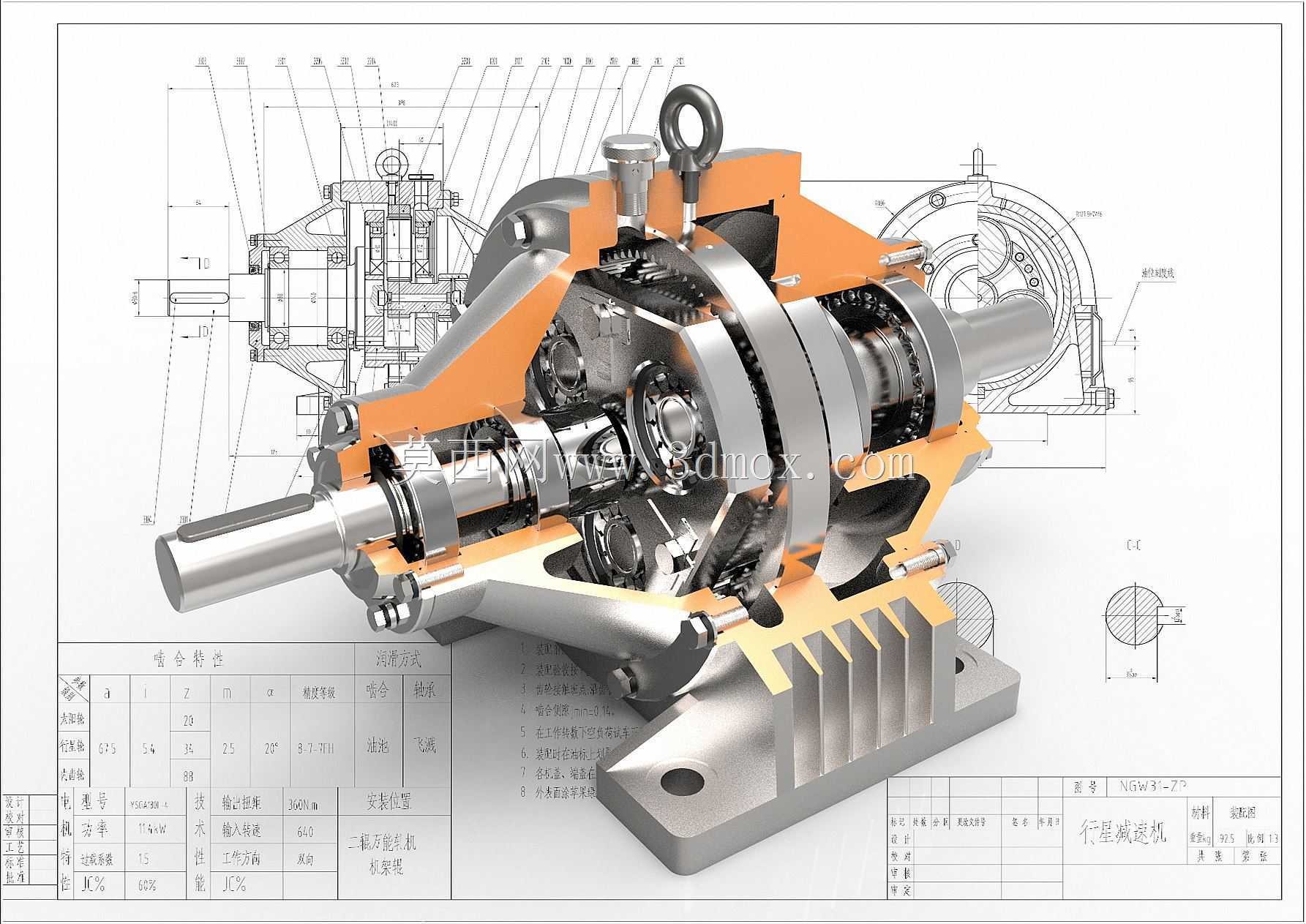

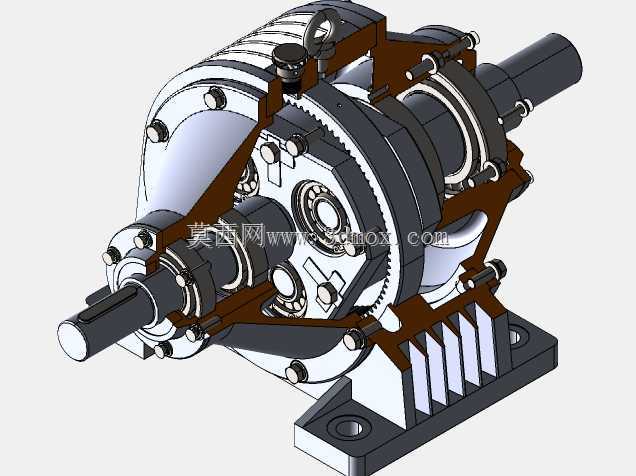

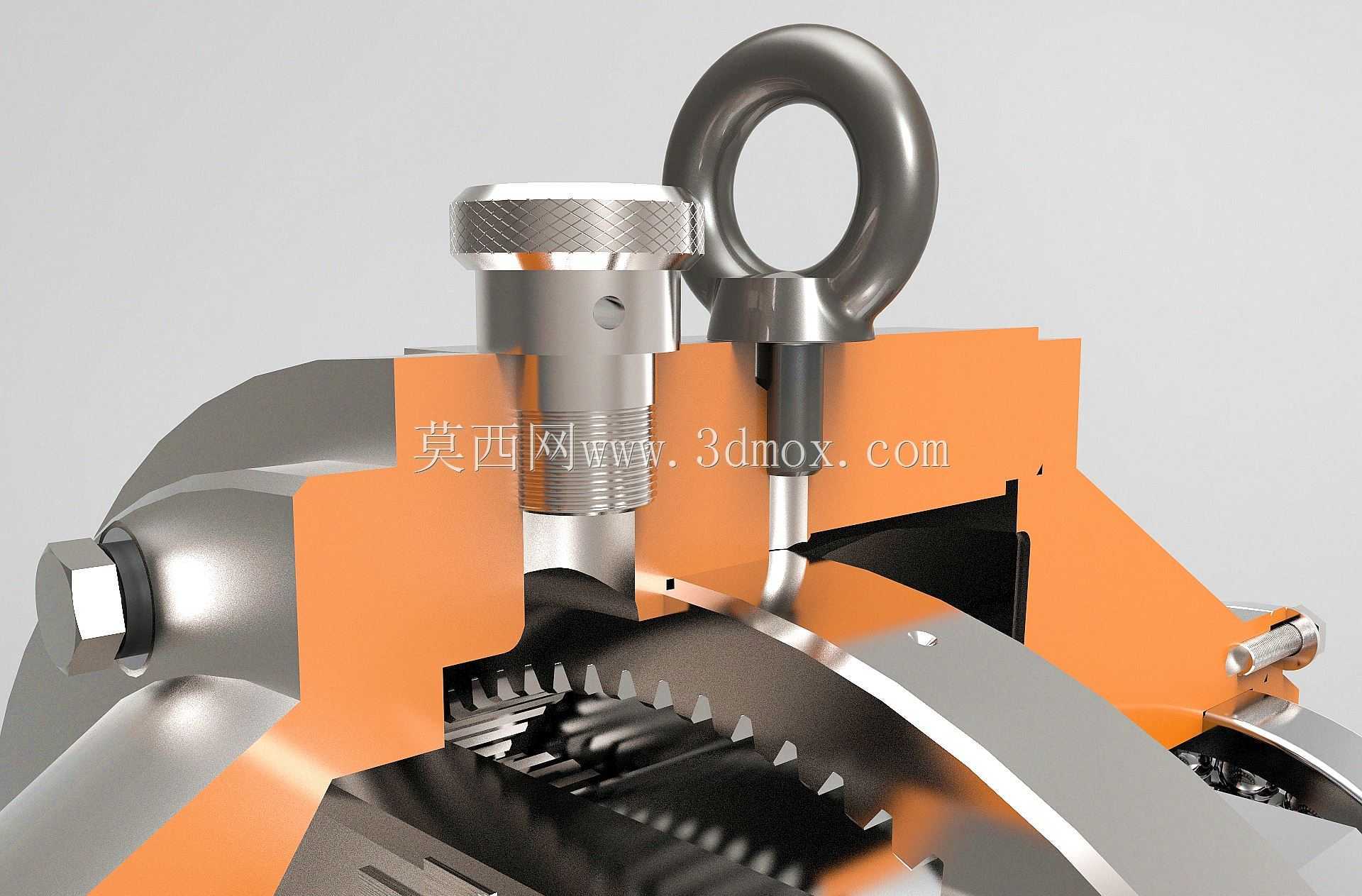

在设计思路上，这款装置优先考虑了安装适配性与运行可靠性，输入端与输出端均采用标准轴伸设计，可通过联轴器、键连接等多种方式与上下游部件完成对接，箱体采用剖分式加加强筋的结构设计，既保证了内部轮系、轴承部件的装配检修便利性，又通过底座与箱体衔接处的放射状加强筋提升了整体结构刚性，避免大扭矩输出时箱体出现形变影响齿轮啮合精度；顶部设置的吊环结构方便设备的吊装转运，箱体结合面、轴伸端都设计有密封结构，可防止内部润滑脂泄漏同时阻挡外界粉尘、水汽进入箱体内部，适配多粉尘、有少量飞溅的工业车间环境。

从安装边界来看，该装置采用底脚式安装方案，底座预留的安装螺栓孔位间距经过标准化设计，可直接匹配行业内通用的安装基座尺寸，输入轴与输出轴保持同轴布局，对中调整难度低，安装时无需额外设计复杂的转接支架，整体外形轮廓规整，没有突出的易干涉结构，径向与轴向的安装预留空间要求小，能够直接嵌入各类设备的动力舱内部，不会占用过多的设备内部布局空间，适配不同设备的紧凑化设计需求。
