锥柱组合多级传动减速装置结构

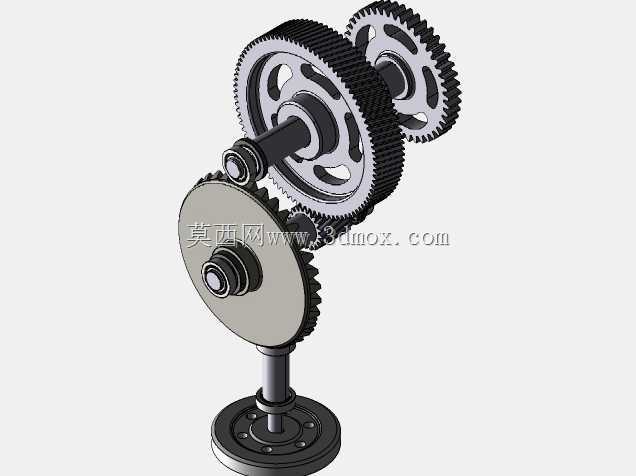

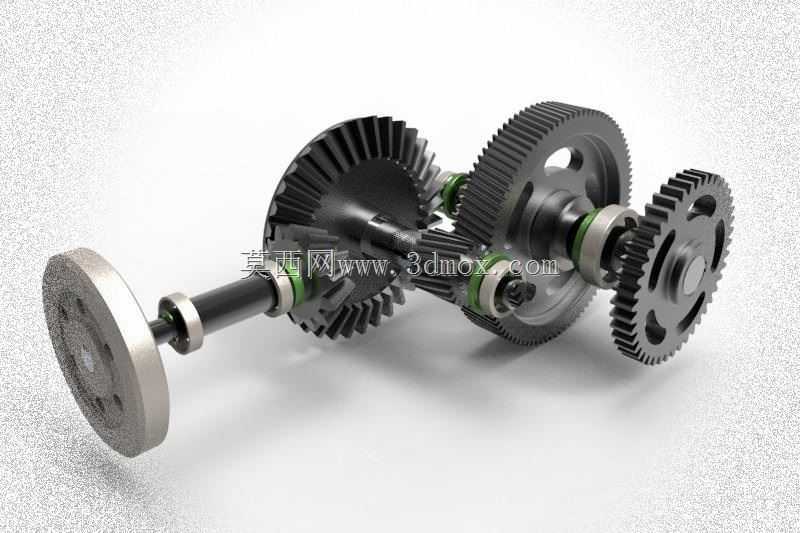

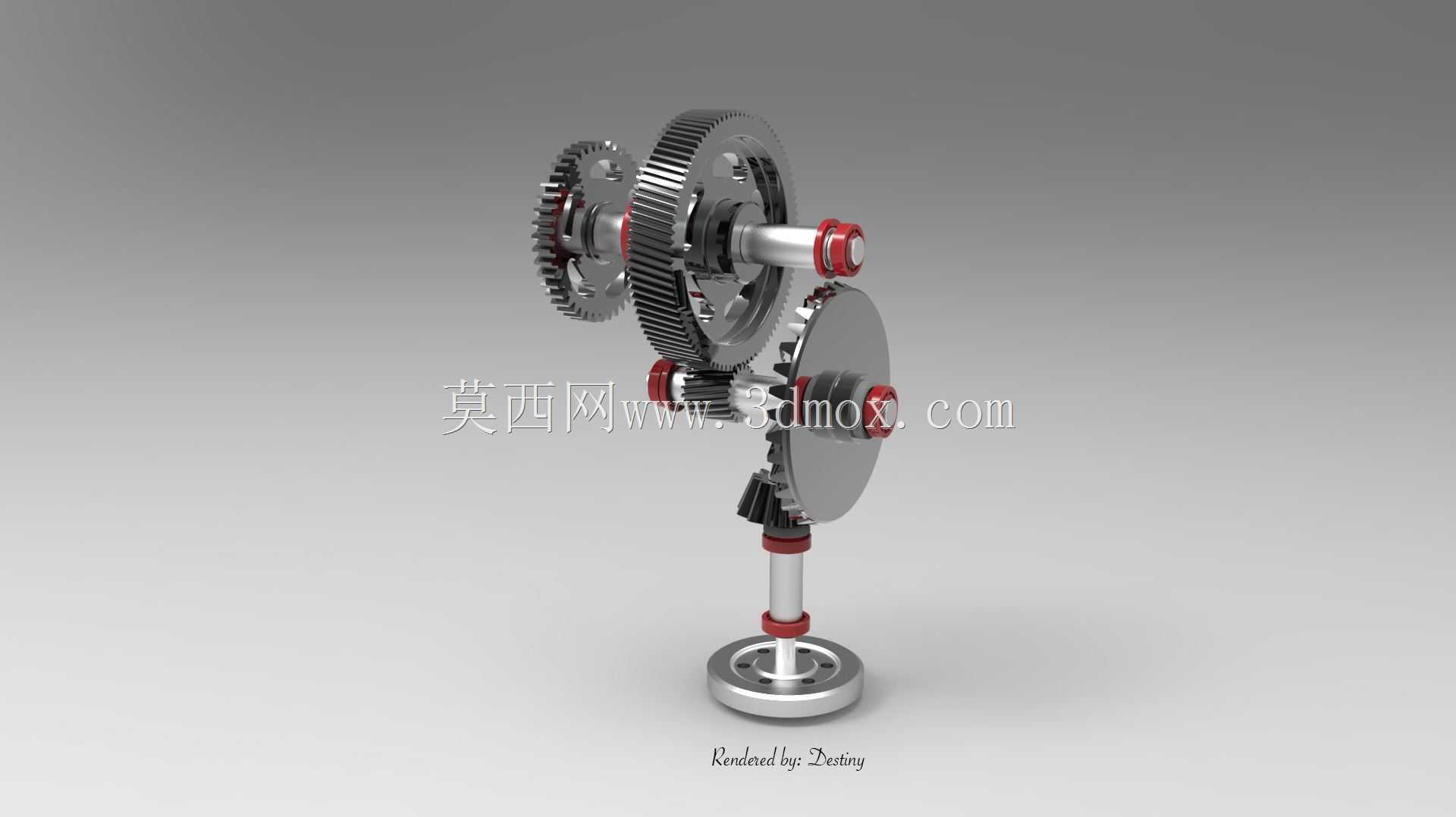

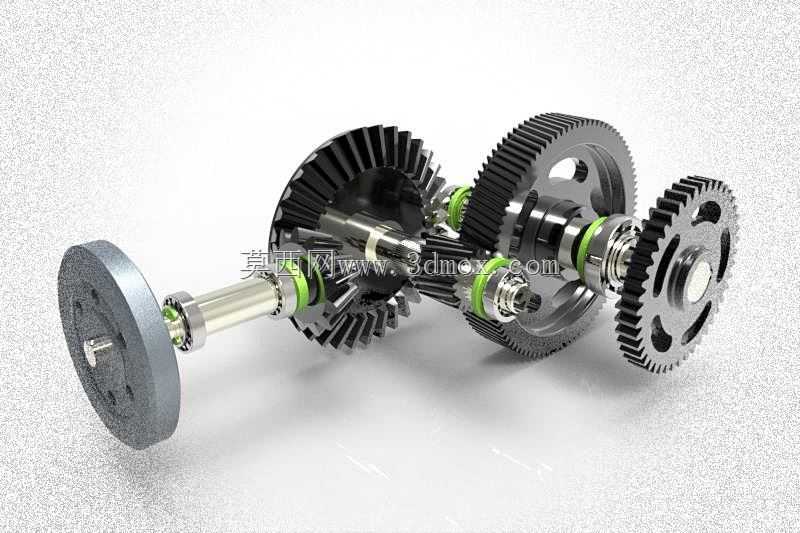

该减速装置采用锥齿轮与圆柱直齿轮组合的多级传动架构，可同时实现动力传递方向的换向与转速的精准匹配，广泛适配各类需要改变动力传输走向、降低输入转速同时放大输出扭矩的工业场景，常见于轻工生产线输送单元、小型农用作业机具、非标自动化设备动力端、小型工程机械行走驱动模块等对安装空间有紧凑要求、需要换向传动的动力传输环节。装置输入端采用带轮结构接入动力，可通过更换不同直径的带轮适配不同的输入转速区间，第一级传动采用弧齿锥齿轮组，将沿输入轴轴向传入的动力换向90度传递至中间传动轴，锥齿轮啮合具备承载能力强、传动平稳、噪音低的特性，可承受输入端带来的径向与轴向复合载荷。中间传动轴上串联布置两组不同齿数的圆柱直齿轮，分别与输出端对应齿轮啮合实现二级减速，各级齿轮之间采用滚动轴承作为转动支撑，轴承位置配置有密封挡圈与定位隔套，既可以保证齿轮啮合的同轴度精度，避免传动过程中出现齿轮偏载打齿的问题，也可以预留润滑脂存储空间，降低长期运转的磨损速率。整体结构采用同轴分层布置的设计思路，输入轴、中间轴、输出轴的中心距经过严格计算匹配，在保证各级齿轮传动比精准分配的前提下，尽可能压缩装置的径向与轴向安装尺寸，安装边界可适配多数小型设备的动力舱预留空间，输入端带轮、输出端轴伸的尺寸均按照通用传动接口标准设计，可直接匹配标准规格的传动带、联轴器等外接部件，无需额外定制转接结构。装置的所有传动部件均采用刚性轴系定位，各轴段的台阶尺寸经过公差匹配，可实现无额外调整的快速装配，齿轮啮合侧隙控制在合理区间，既可以补偿加工与装配带来的微小误差，也可以避免热胀冷缩导致的传动卡滞，在额定载荷工况下可长期稳定运转，输出扭矩波动小，传动效率维持在较高水平，能够满足多数中低载荷工业传动场景的使用需求。
