奥迪乘用车辆液压助力转向系统结构

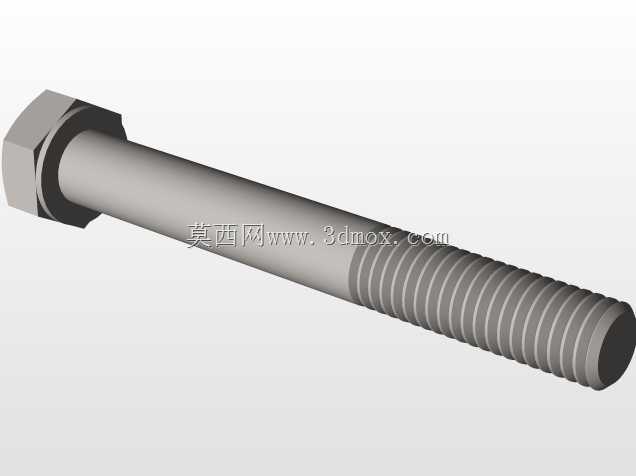

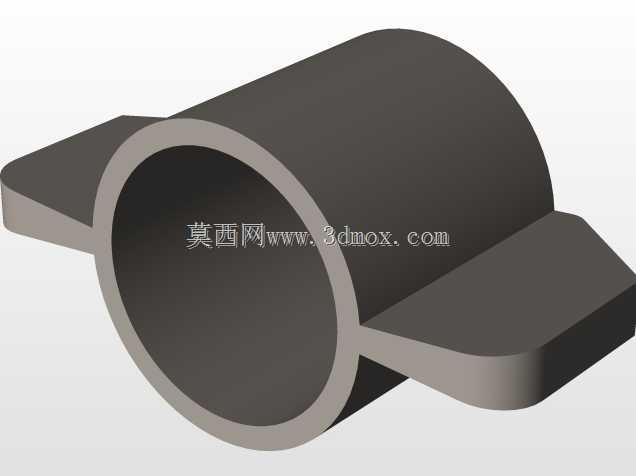

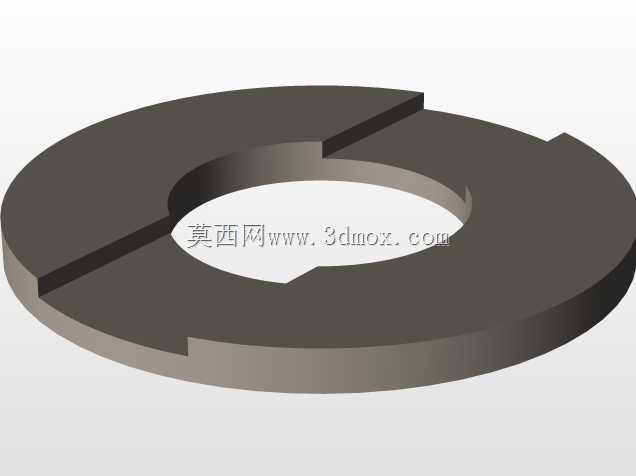

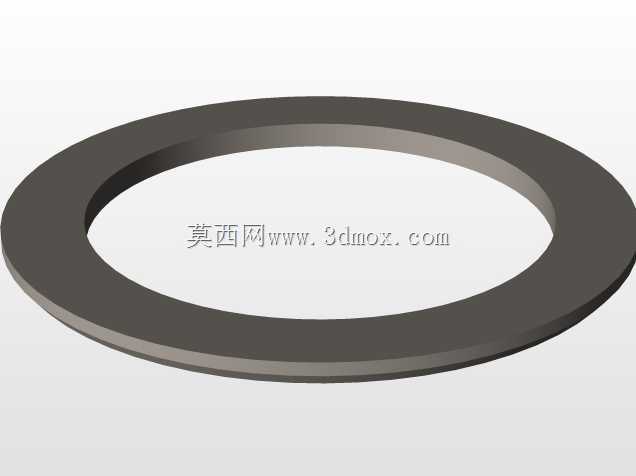

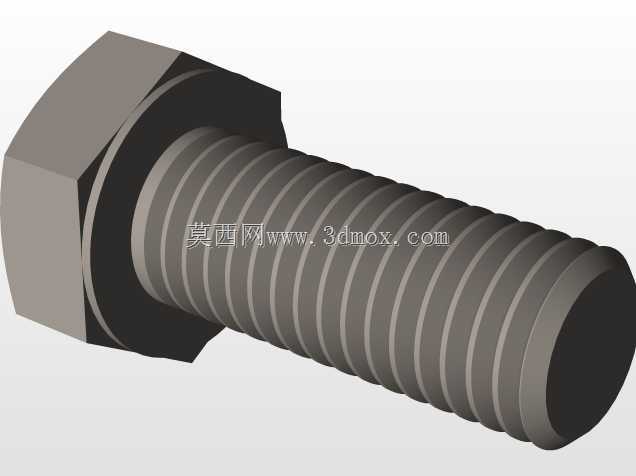

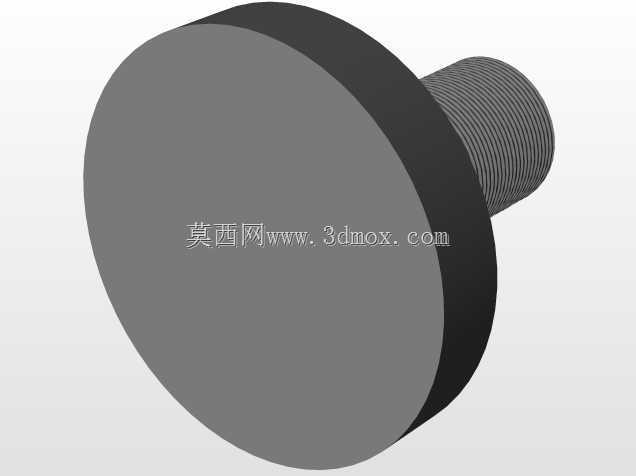

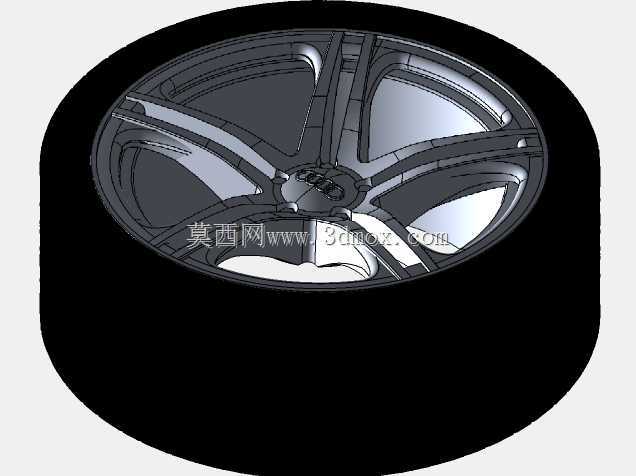

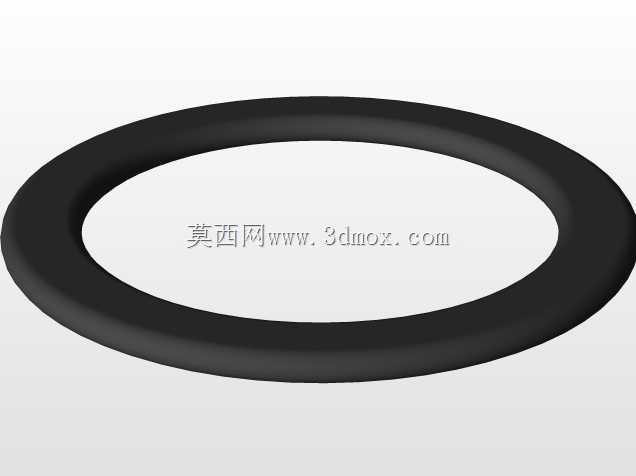

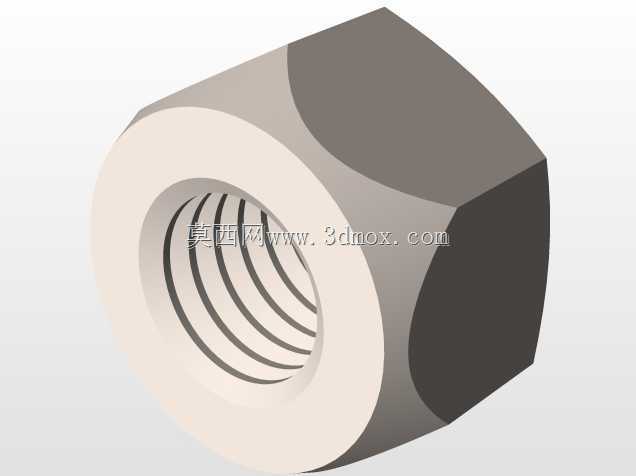

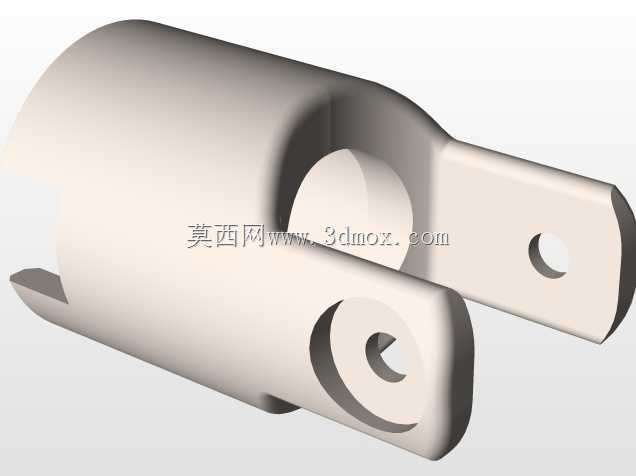

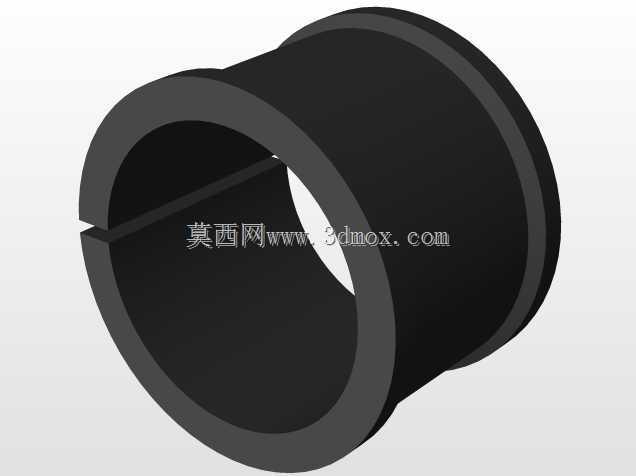

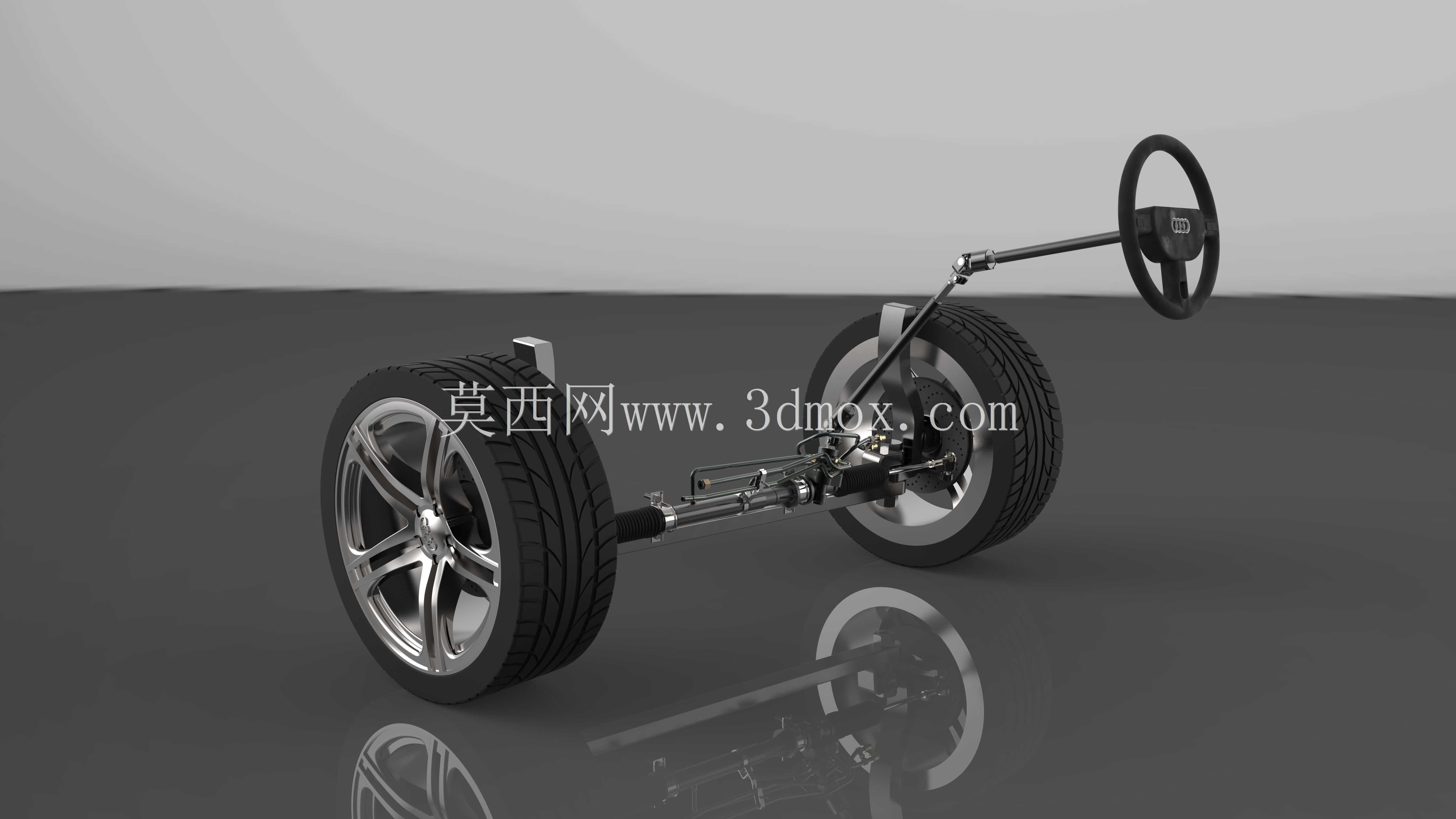

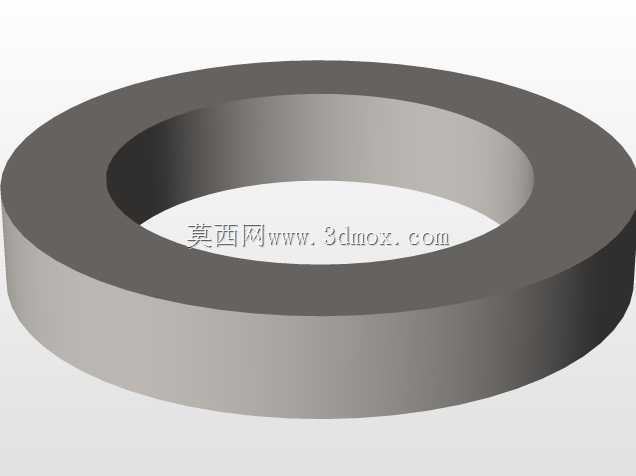

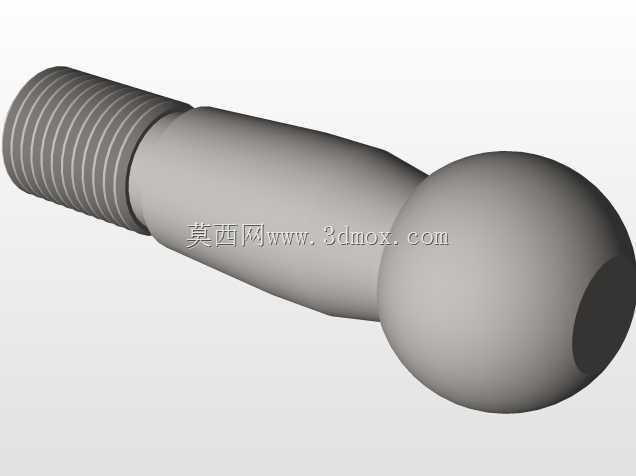

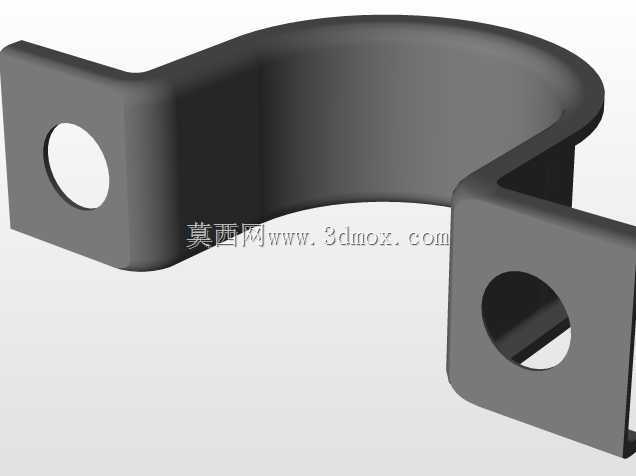

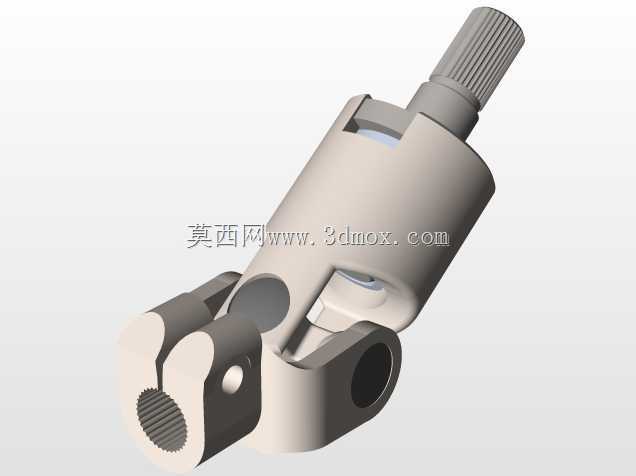

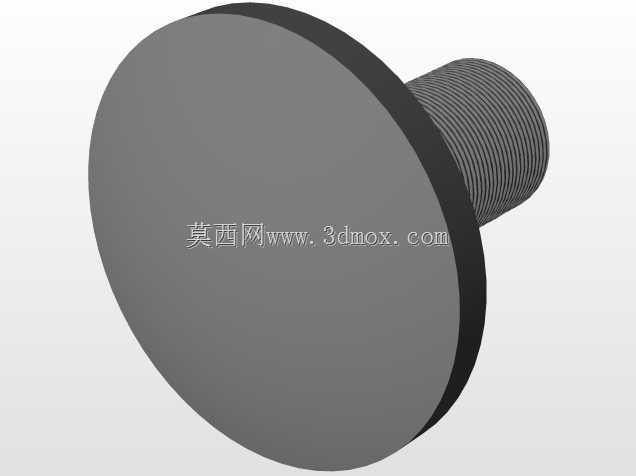

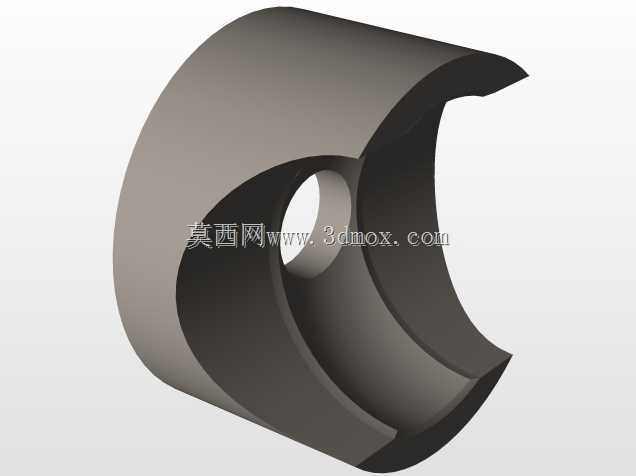

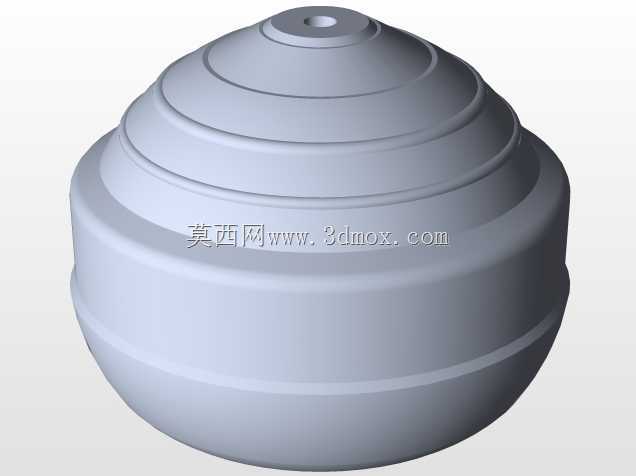

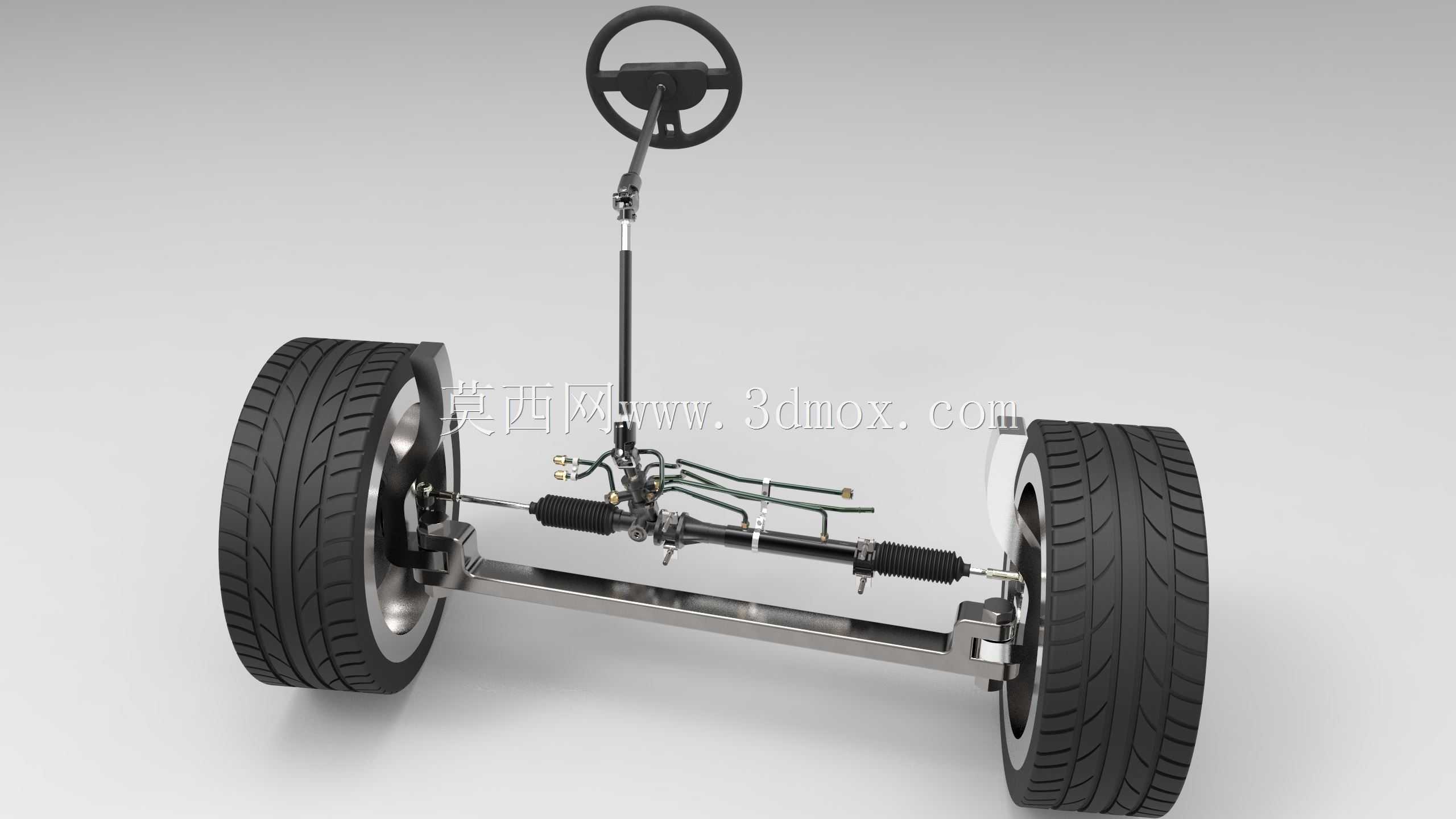

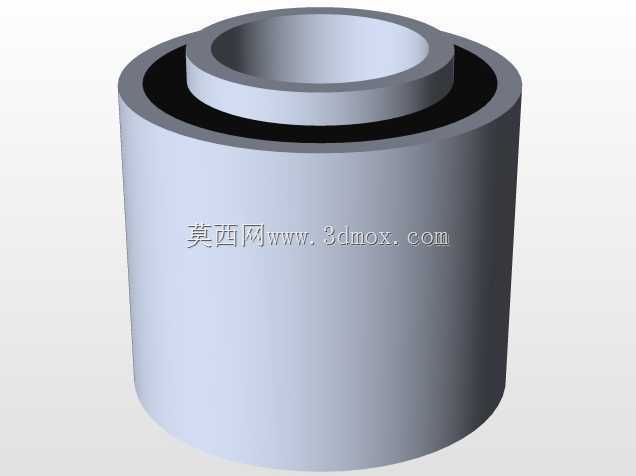

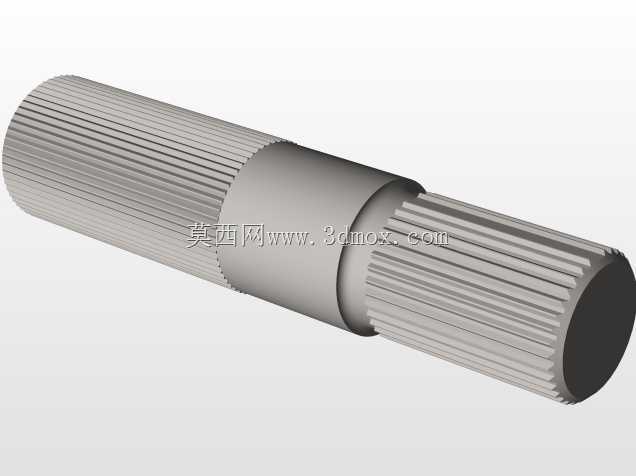

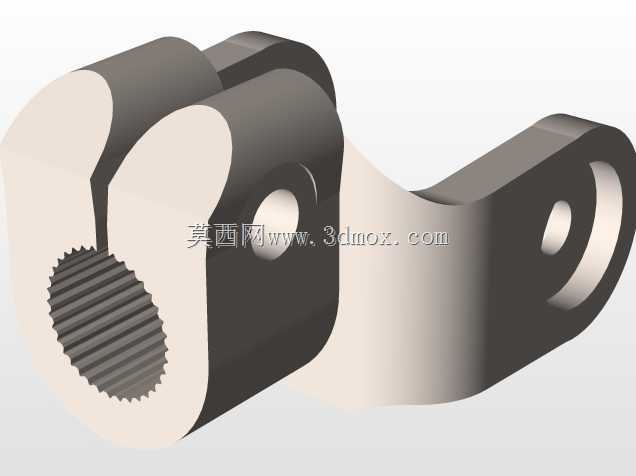

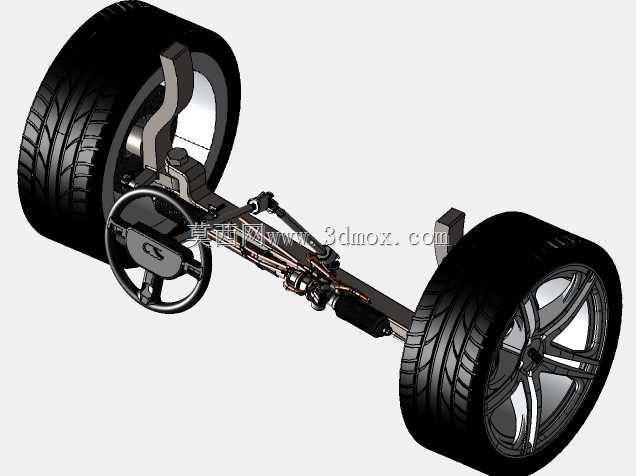

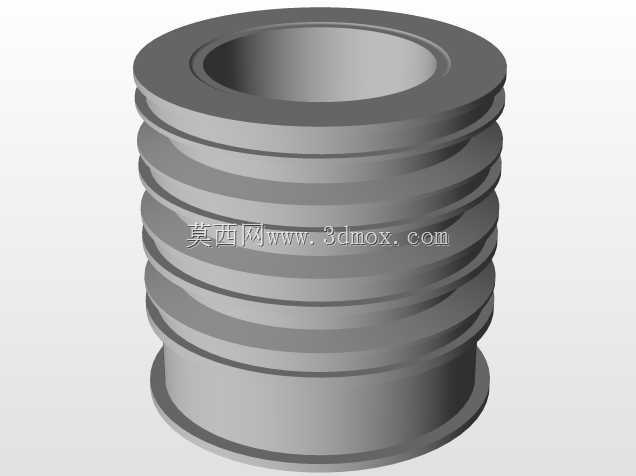

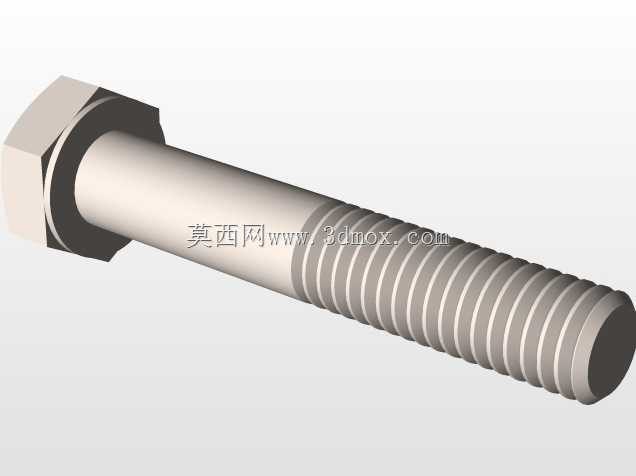

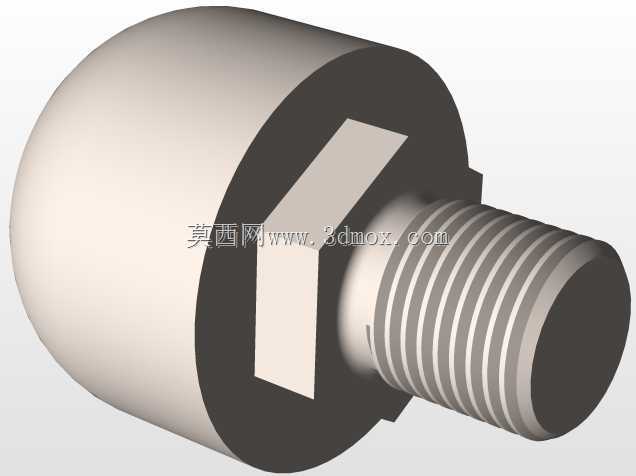

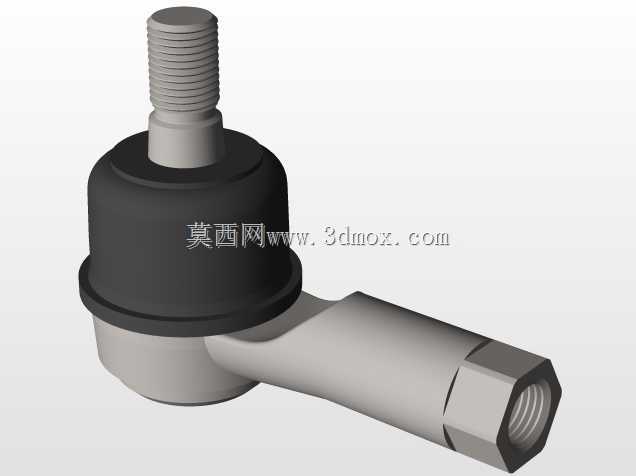

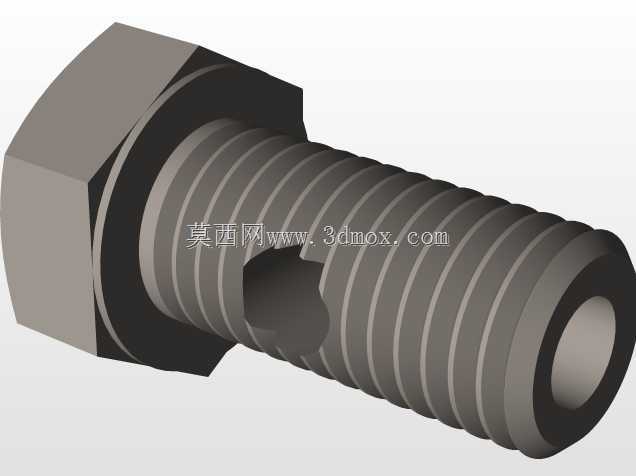

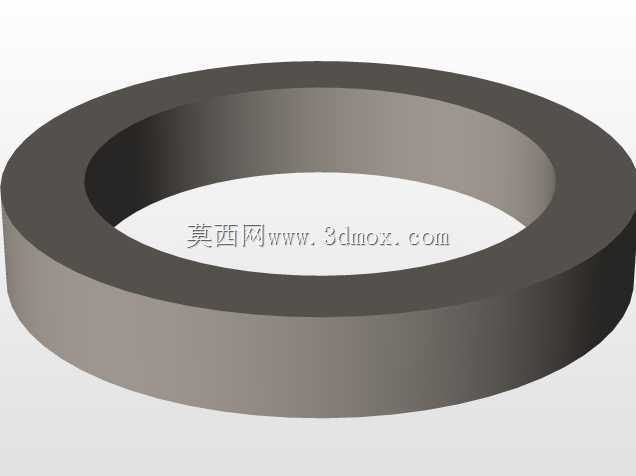

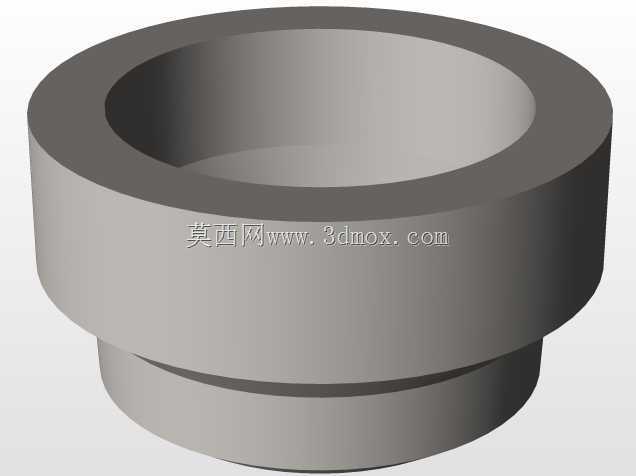

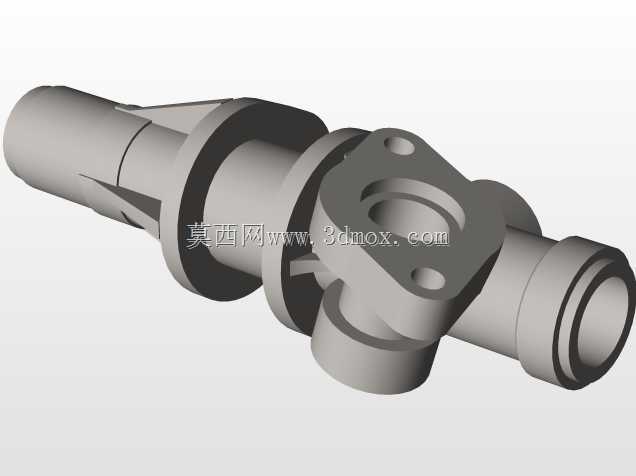

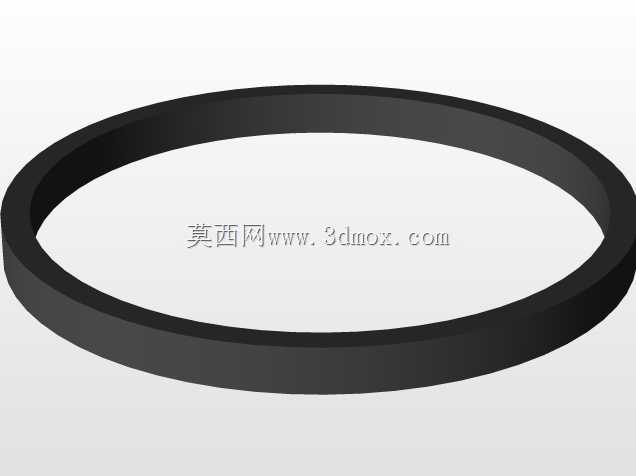

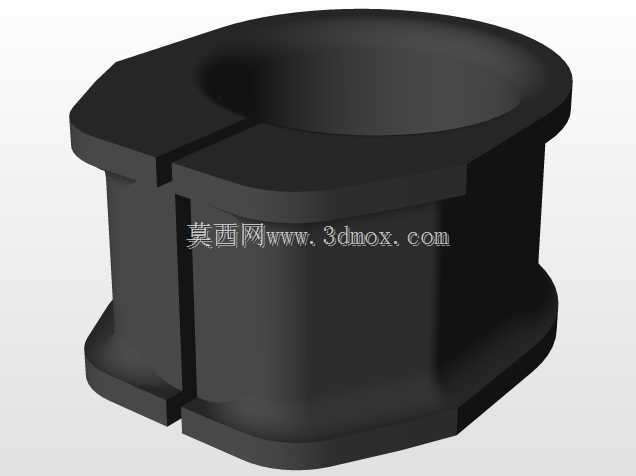

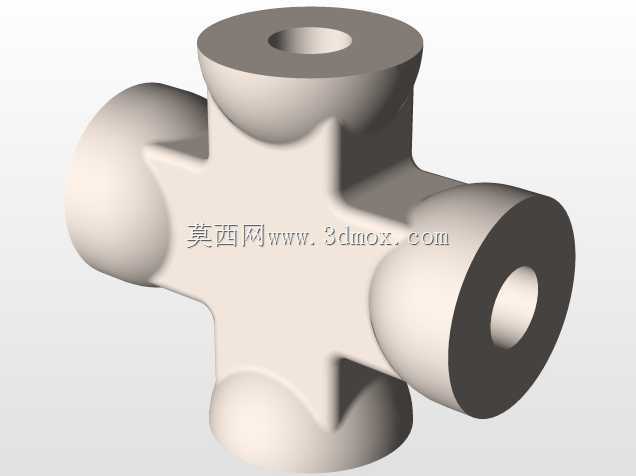

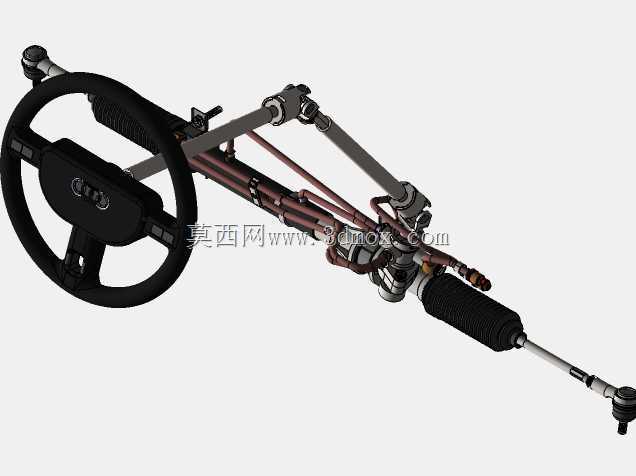

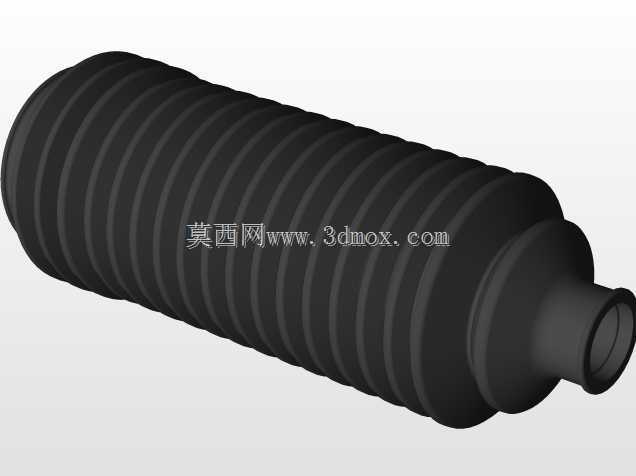

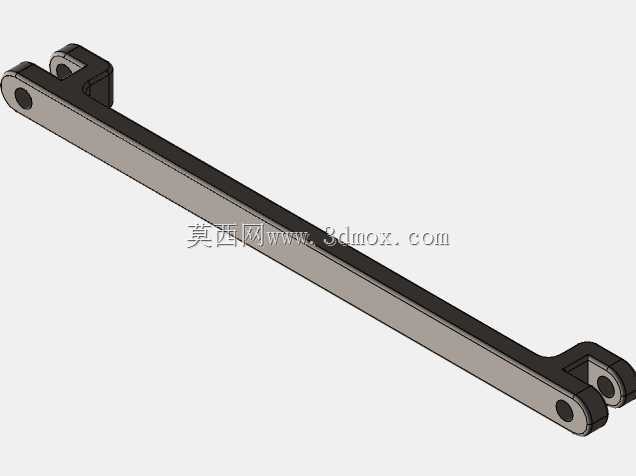

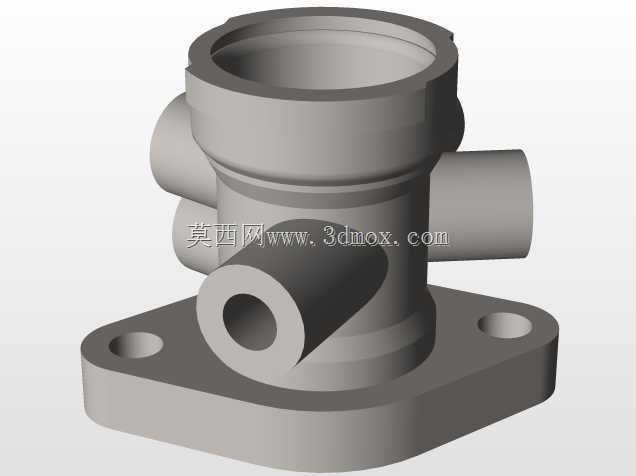

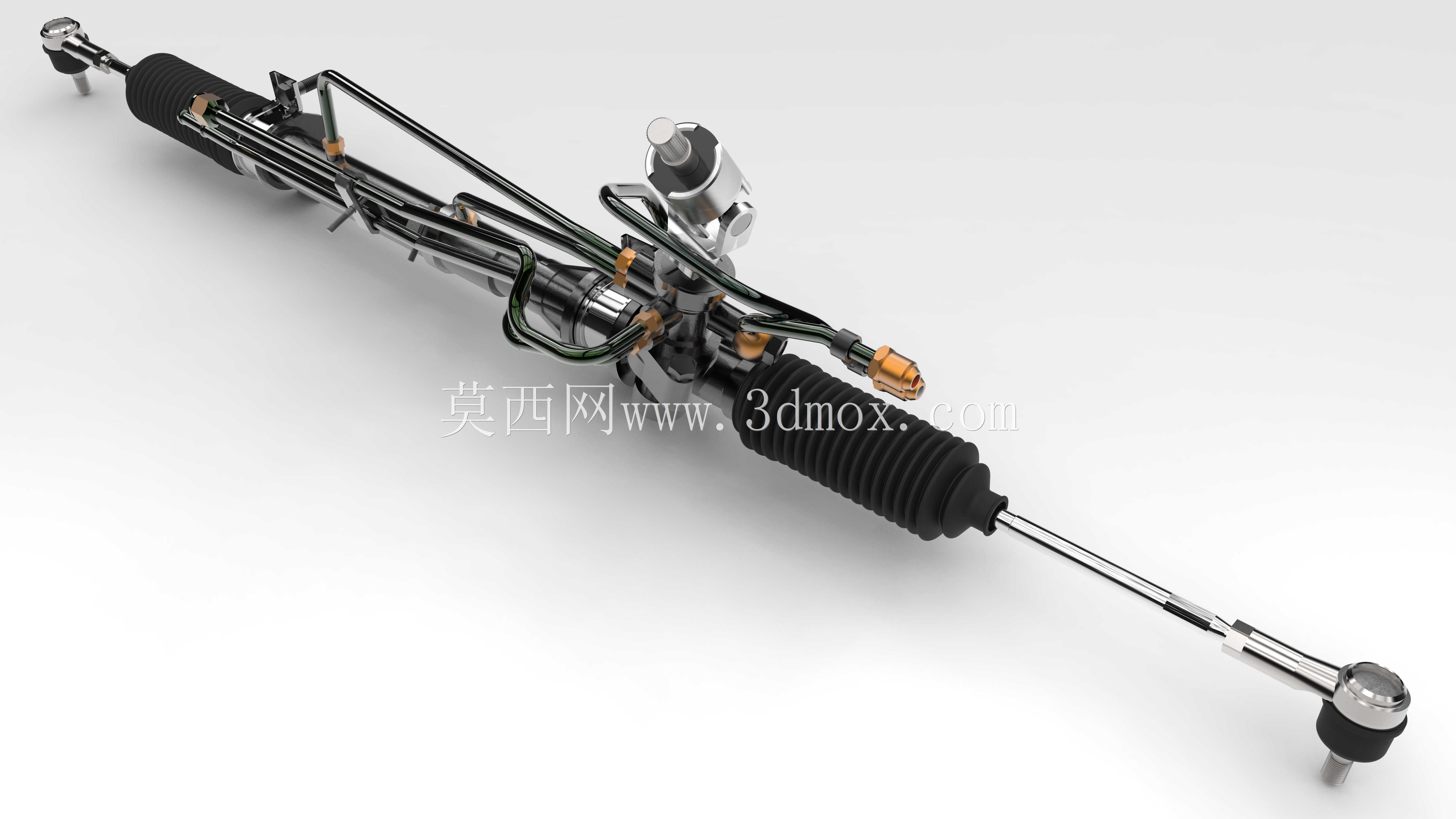

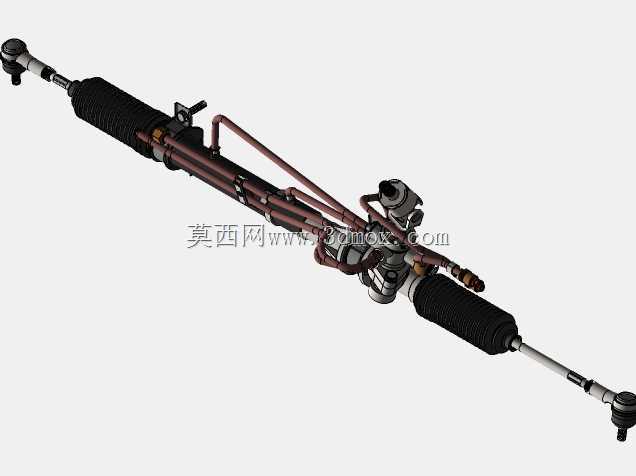

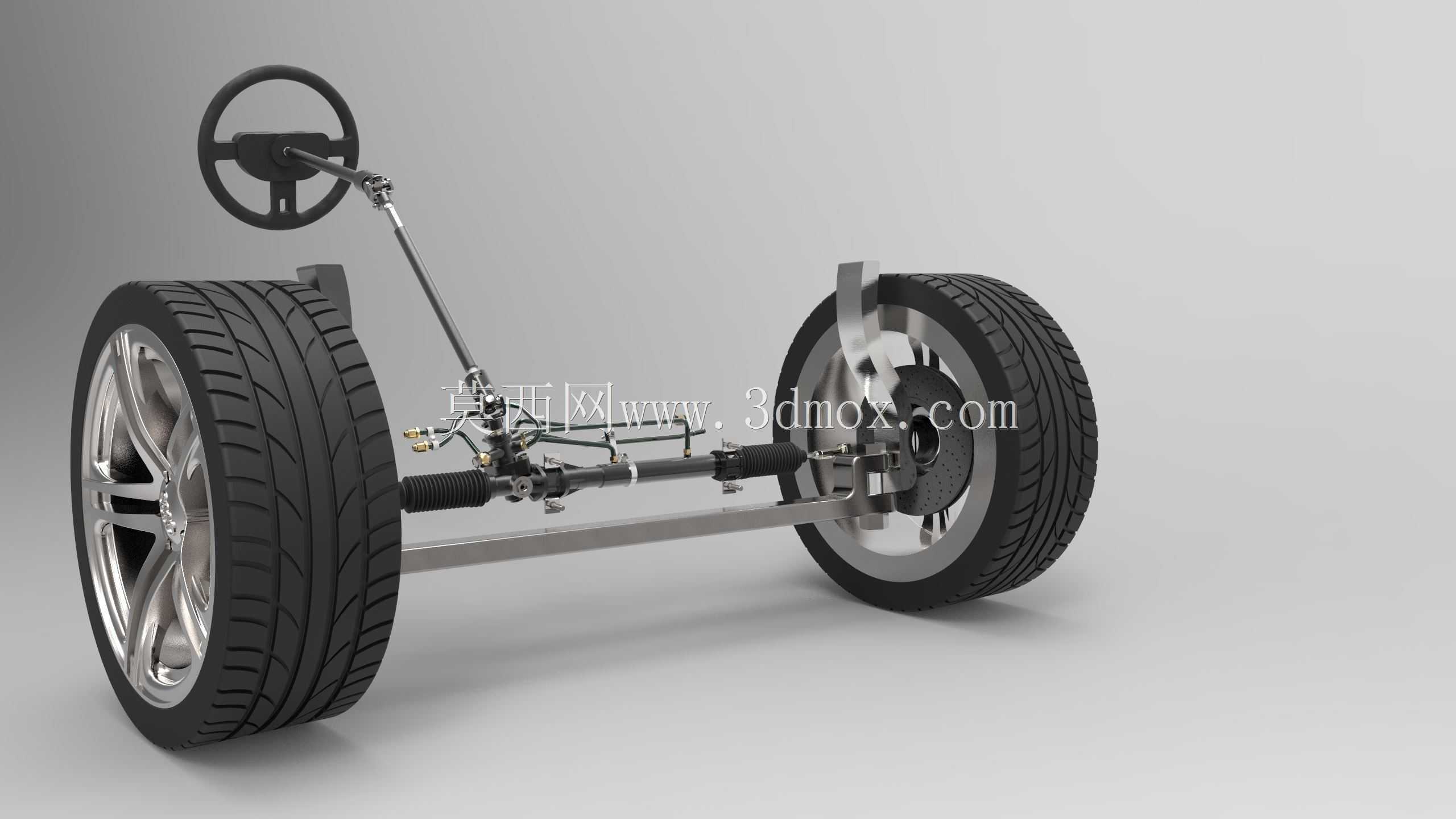

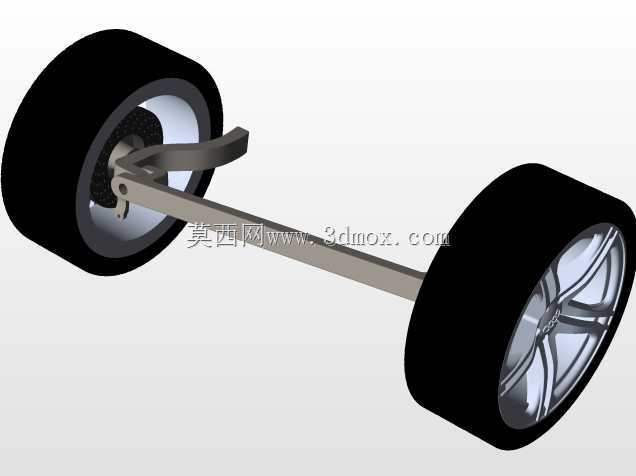

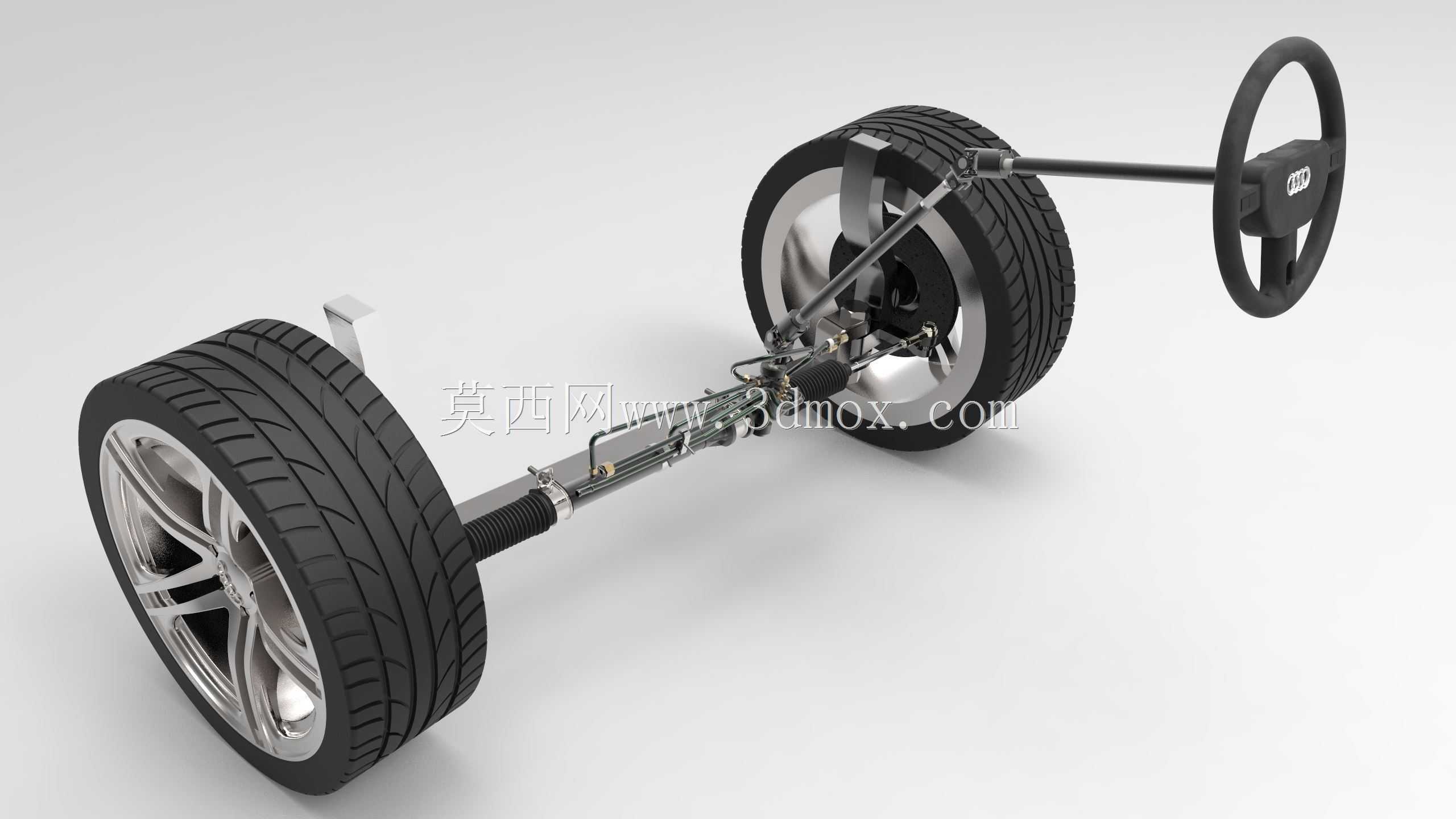

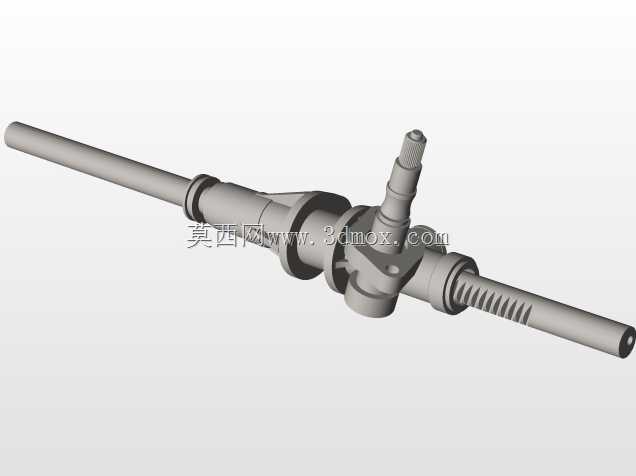

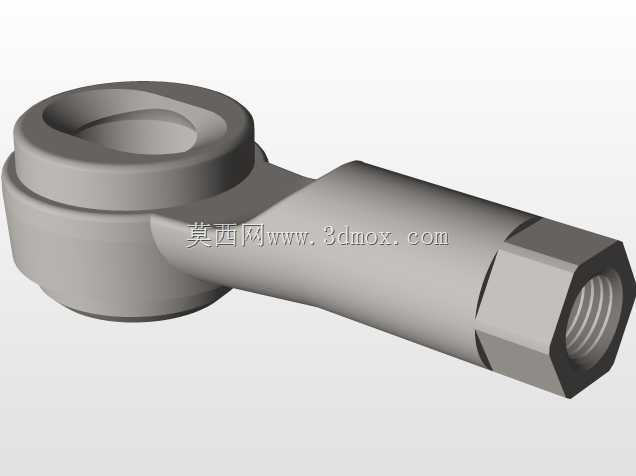

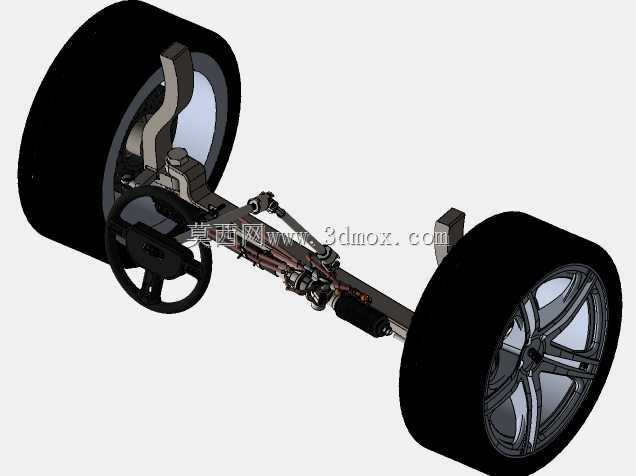

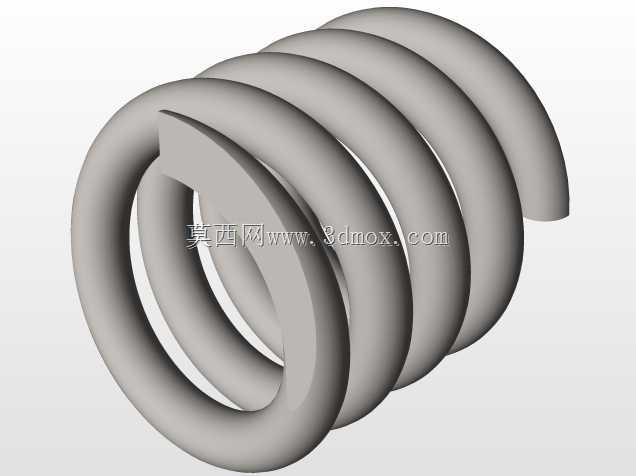

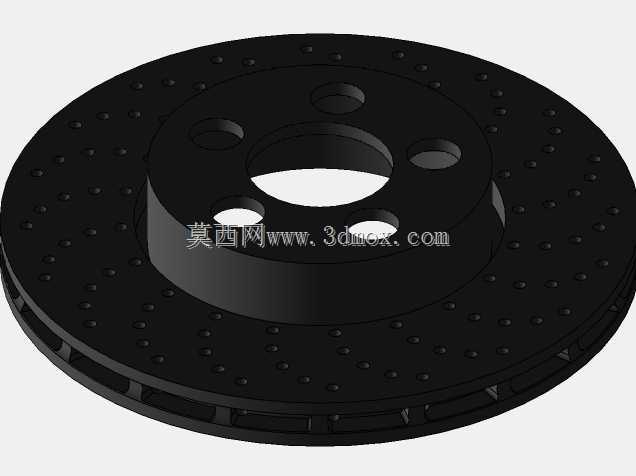

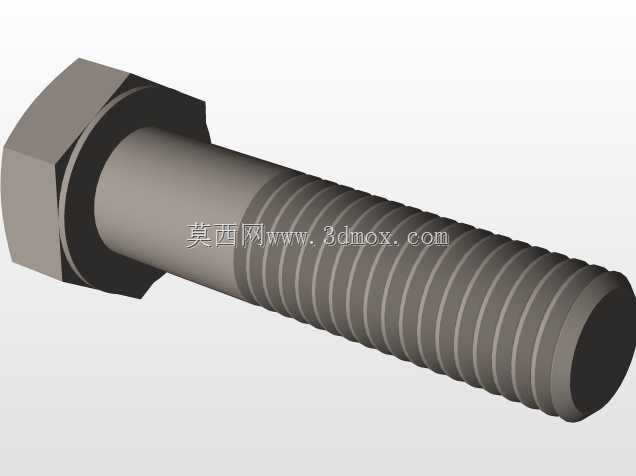

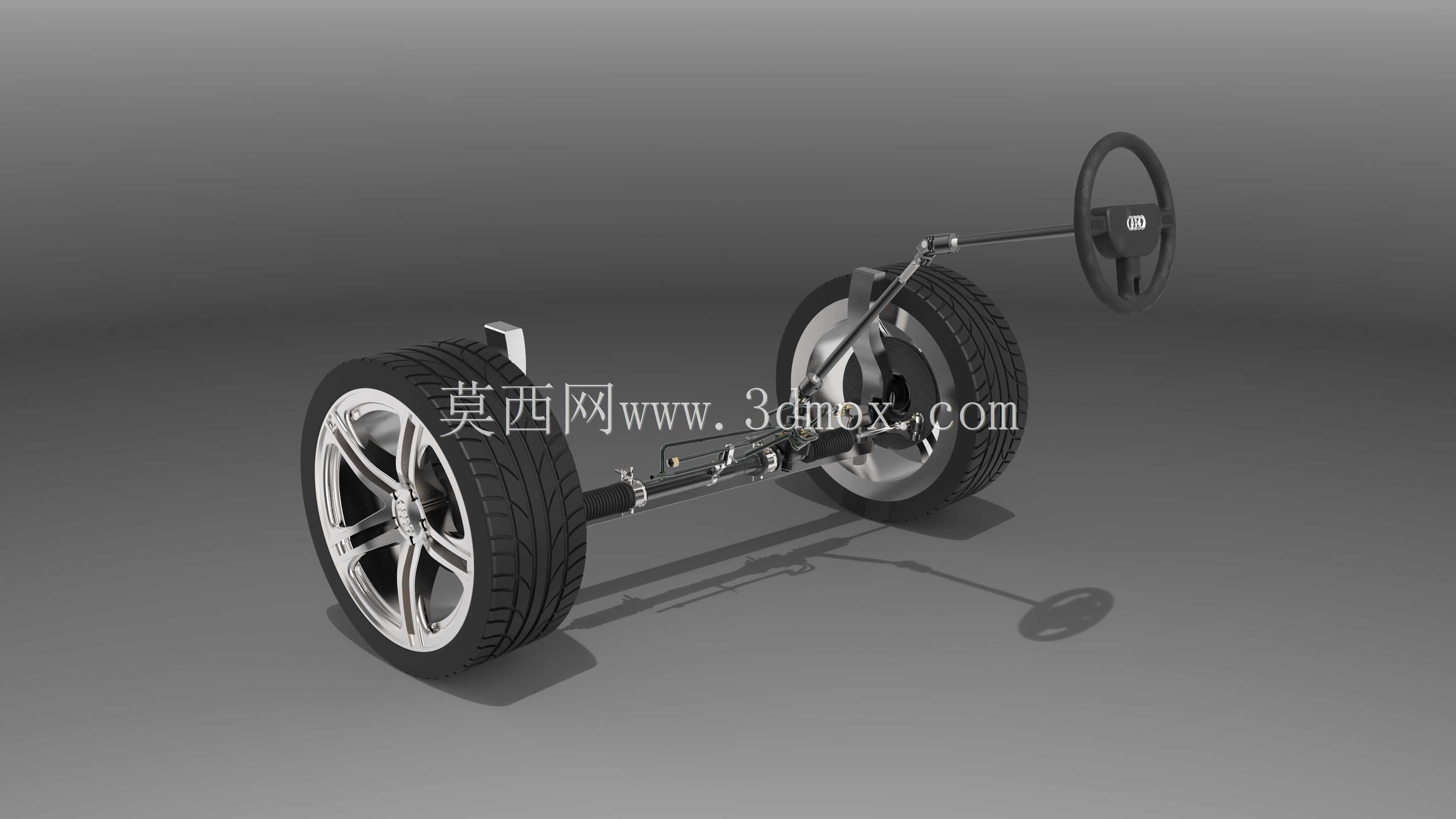

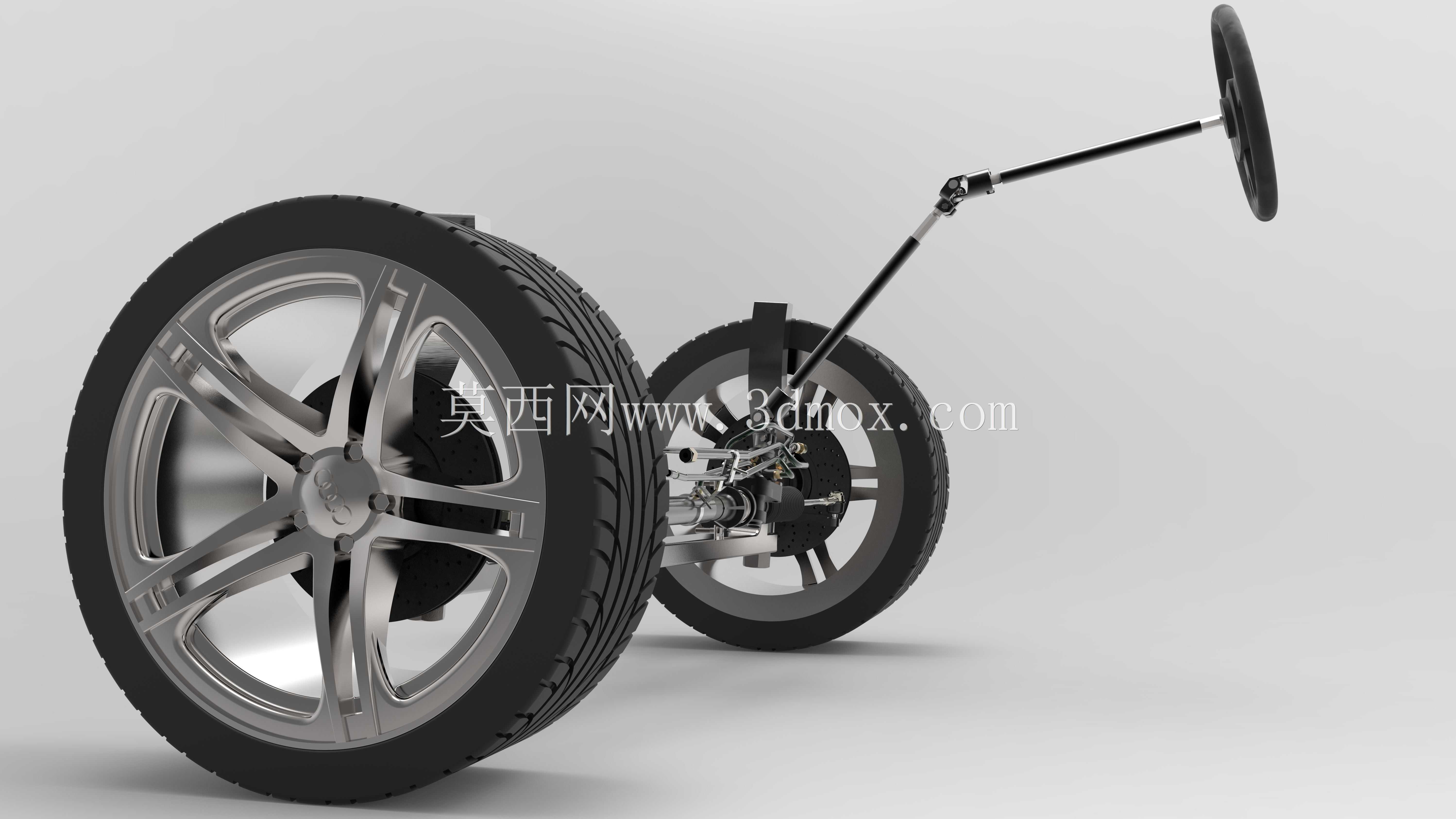

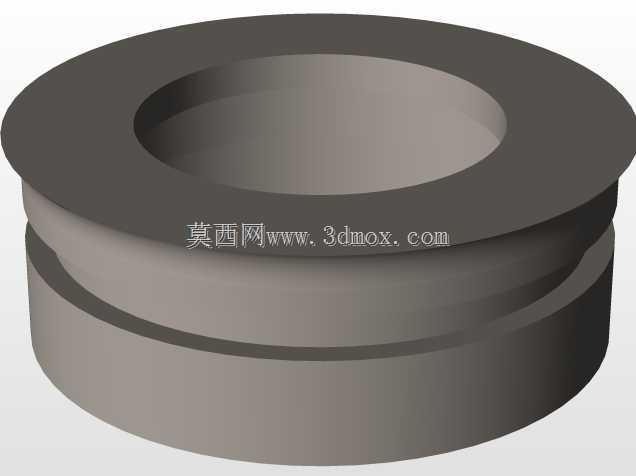

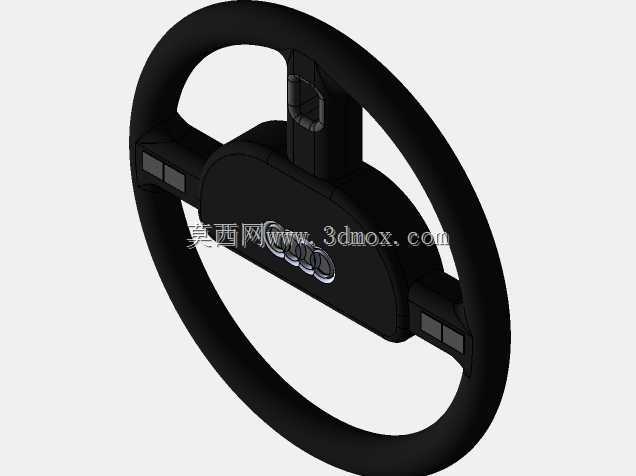

这套动力转向结构主要应用于乘用车辆的底盘行驶系统中，是车辆操控执行端的核心组成部分，直接承担驾驶过程中转向动作的力传递与角度传导功能，在日常城市通勤、高速巡航、低速泊车等各类行驶场景下，都能通过助力结构降低驾驶员施加在转向盘上的操作力，同时精准传递路面反馈，兼顾转向轻便性与操控路感，避免传统无助力转向结构在低速挪车时转向沉重、高速行驶时转向过于灵敏发飘的问题。从实际用途来看，该结构连接驾驶舱内的转向操纵部件与前轮转向节，将驾驶员输入的转向力矩经过助力放大后，通过横拉杆带动两侧车轮按照设定的阿克曼几何角度偏转，实现车辆行驶方向的精准改变，同时整套结构的阻尼匹配设计能够过滤路面颠簸传递到转向盘的多余振动，降低长途驾驶的操控疲劳感。在功能特性上，这套液压助力式转向结构采用齿轮齿条式传动核心，配合液压助力缸实现力矩放大，两侧转向拉杆带有可调式球头结构，可在装配阶段精准调整前轮前束参数，匹配不同车型的底盘定位需求；转向传动轴采用万向节连接结构，能够适配驾驶舱与底盘转向机之间的安装角度偏差，同时在发生正面碰撞时可通过预设的溃缩结构吸收冲击能量，降低碰撞过程中转向机构对驾驶员的伤害风险；两侧连接的车轮总成集成了轮毂、轮胎与制动安装接口，可直接适配对应车型的悬架羊角安装位，转向节的转动角度范围经过精准校核，满足车辆最小转弯半径的设计要求，避免转向过程中轮胎与轮罩、悬架杆件发生运动干涉。从设计思路来看，整套结构完全按照量产乘用车型的实际底盘布置逻辑搭建，所有杆件的连接点位置、运动行程都经过运动学仿真验证，转向盘的转动圈数与车轮偏转角度的传动比设定符合家用车型的操控习惯，既不会因为传动比过小导致转向过于灵敏影响高速行驶稳定性，也不会因为传动比过大导致转向反应迟滞影响弯道操控表现；助力缸的助力特性曲线经过匹配设计，低速工况下助力增益较大，挪车转向轻便，高速工况下助力增益适当降低，让转向盘保持适当的阻尼反馈，提升高速行驶的操控安全感。在外形尺寸与安装边界上，整套转向系统的横向总宽度适配常规紧凑型乘用车型的前轮轮距设计，转向机本体的安装支座位置可直接对应前副车架的预留安装点，不需要额外改动副车架结构；转向传动轴的长度预留了足够的安装调节余量，可适配不同车型的驾驶舱地板高度差；两侧转向拉杆的球头销锥度与尺寸匹配常规车型的转向节安装孔，车轮的偏距、螺栓孔分布圆直径都对应量产车型的轮毂参数，整套结构在装配时不会与周边的悬架摆臂、制动管路、车身轮罩产生空间干涉，可直接用于底盘结构教学、转向系统原理演示以及新车型底盘开发阶段的布置参考。
