汽车发动机顶盖金属结构件

这款发动机顶盖作为内燃机上部核心承载与导流构件，在整机动力单元中承担多重关键作用，日常应用覆盖乘用车辆、小型工程机械的内燃动力总成场景，是缸盖上部完成气路衔接、附件固定、腔体密封的核心结构件。从实际装机工况来看，该部件需要长期承受舱内高低温交变环境，同时要对接进气支路、曲轴箱通风管路、传感器安装座等多个外接接口，结构设计上充分考虑了不同接口的安装同轴度要求，所有外接法兰面均预留了均匀分布的螺栓过孔位置，安装时可通过定扭工具按对角顺序完成紧固，避免局部应力集中导致的密封失效问题。

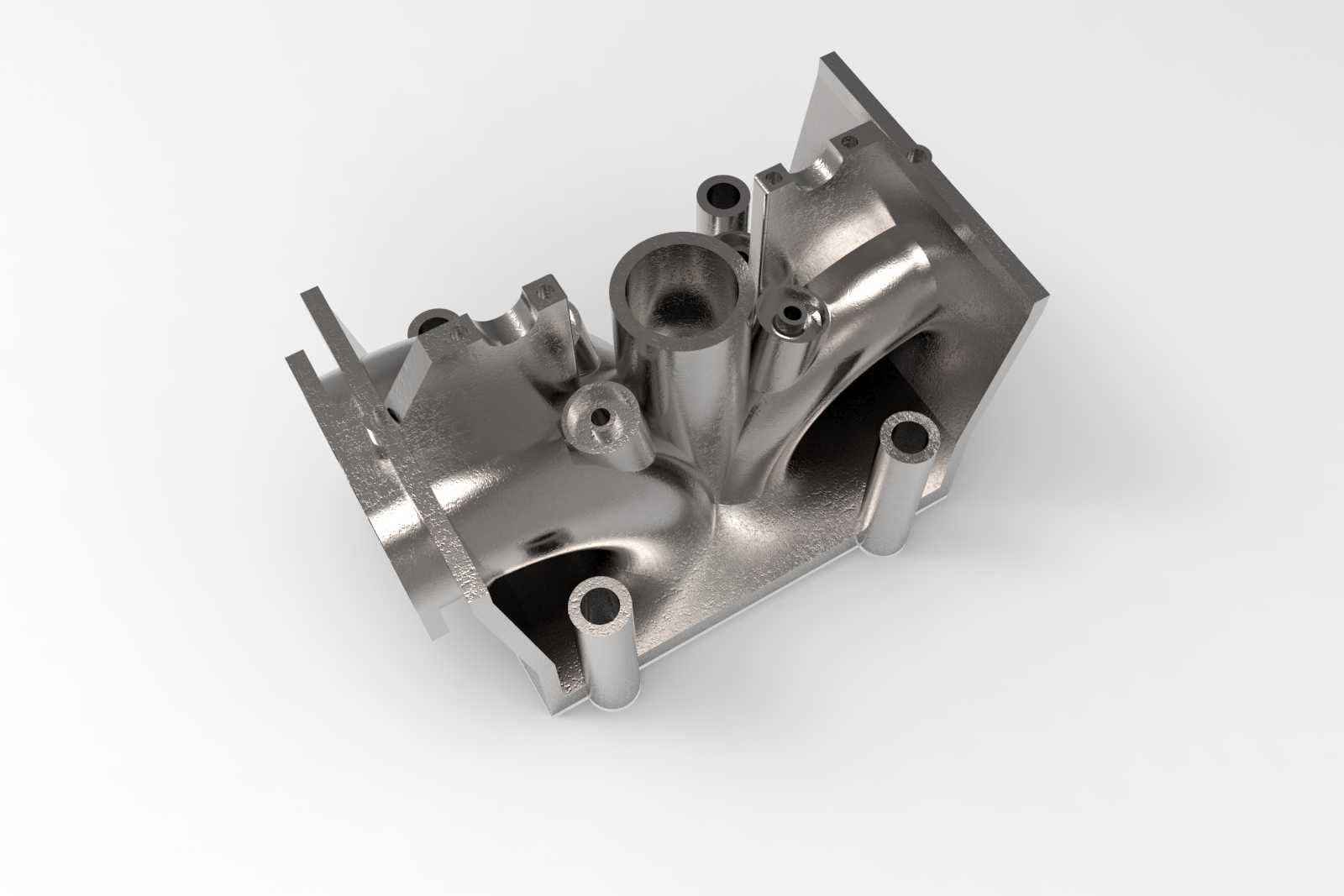

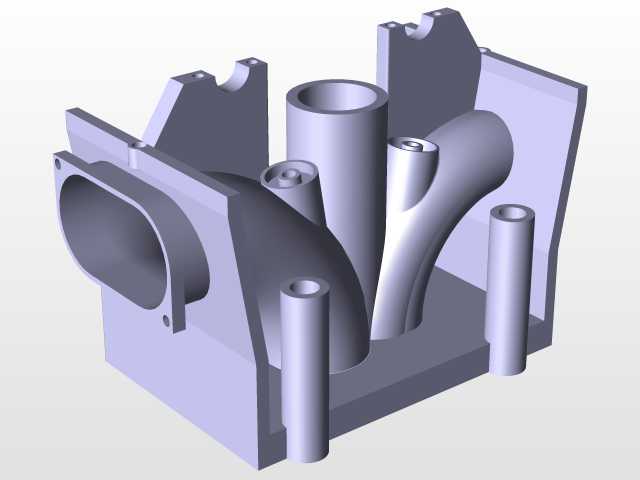

设计阶段首先围绕缸盖上部的安装边界做了基准对齐，底部安装平面的平面度公差控制在0.05mm以内，保证与缸盖结合面的密封性能，避免油气渗漏。部件主体采用一体化铸造成型思路，内部集成了多组弯曲流道，分别对应不同工况下的气路、油路导通需求，流道内壁做了顺滑过渡处理，减少介质流动过程中的阻力损失，提升动力单元的进排气效率。外部伸出的多组柱状结构为附件安装定位柱，柱体端面加工有内螺纹孔，可直接固定点火线圈、线束支架、装饰罩等外围附件，无需额外设计转接支架，减少整机的零件数量与装配工序。

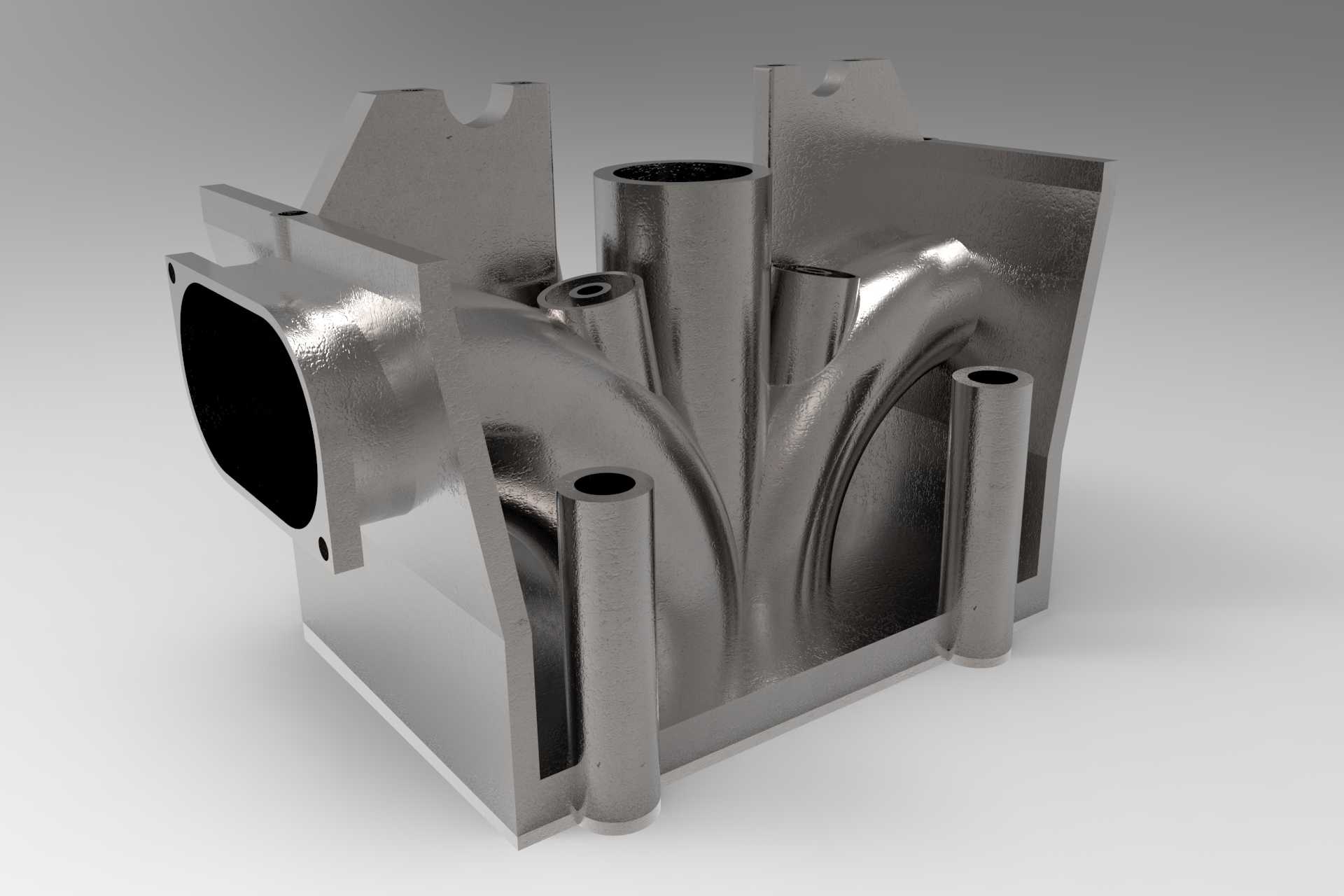

从外形尺寸来看，该部件整体轮廓适配直列四缸发动机的上部安装空间，横向宽度与缸盖上部安装面完全匹配，纵向伸出的管路接口高度避开了舱内防火墙与引擎盖的干涉边界，装车时无需对周边部件做位置调整。部件侧面的大口径法兰接口为进气支路对接端，接口内径匹配主流进气软管的卡箍安装尺寸，法兰端面设计有环形密封槽，可嵌入橡胶密封圈实现径向密封，耐受舱内-40℃到120℃的温度波动范围。部件上部的多个开孔分别对应机油加注口、传感器安装位、通风管路接口，每个开孔的位置都经过装配路径校核，保证后期维护时工具可顺利到达操作位置，无需拆卸周边大尺寸附件即可完成常规保养作业。

结构强度设计上，在流道交汇的应力集中区域做了局部壁厚加厚处理，同时在腔体外部设置了多组加强筋，既提升了部件整体的刚性，降低发动机运行过程中的共振风险，又控制了整体重量，符合动力总成轻量化的设计趋势。部件表面的金属质感为铸铝件经抛丸处理后的原生状态，无需额外做表面涂装即可满足舱内的防腐蚀要求，铸铝材质的导热性能也可辅助舱内热量散发，降低上部附件的工作环境温度。

在实际装配流程中，该部件首先通过定位销与缸盖上部的定位孔完成预定位，再依次紧固周边的固定螺栓，螺栓紧固力矩按照材质特性设定为8-10N·m，避免力矩过大导致铸件开裂。安装完成后需要对接各个外接管路与电气插件，检查所有接口的密封状态，确认无干涉后再安装上部的装饰罩等外围部件。该结构的设计充分考虑了量产装配的工艺性，所有拔模角度均符合铸造生产的工艺要求，无倒扣结构，可通过金属型铸造实现批量生产，成品率稳定，后续机加工工序仅需处理安装平面、法兰面与螺纹孔，加工工序短，生产成本可控。

针对运行过程中的振动工况，部件上的所有安装柱位置都做了圆角过渡，避免应力集中导致的柱体断裂问题，流道内部的转角位置也做了大圆弧处理，减少气流冲击产生的噪音，提升整机的NVH表现。不同管径的接口设计对应不同的介质流量需求，大口径接口负责大流量进气导通，小口径接口负责小流量的通风与传感器取气，各流道之间完全隔离，无窜气、窜油的结构风险，保证发动机各系统的独立稳定运行。
