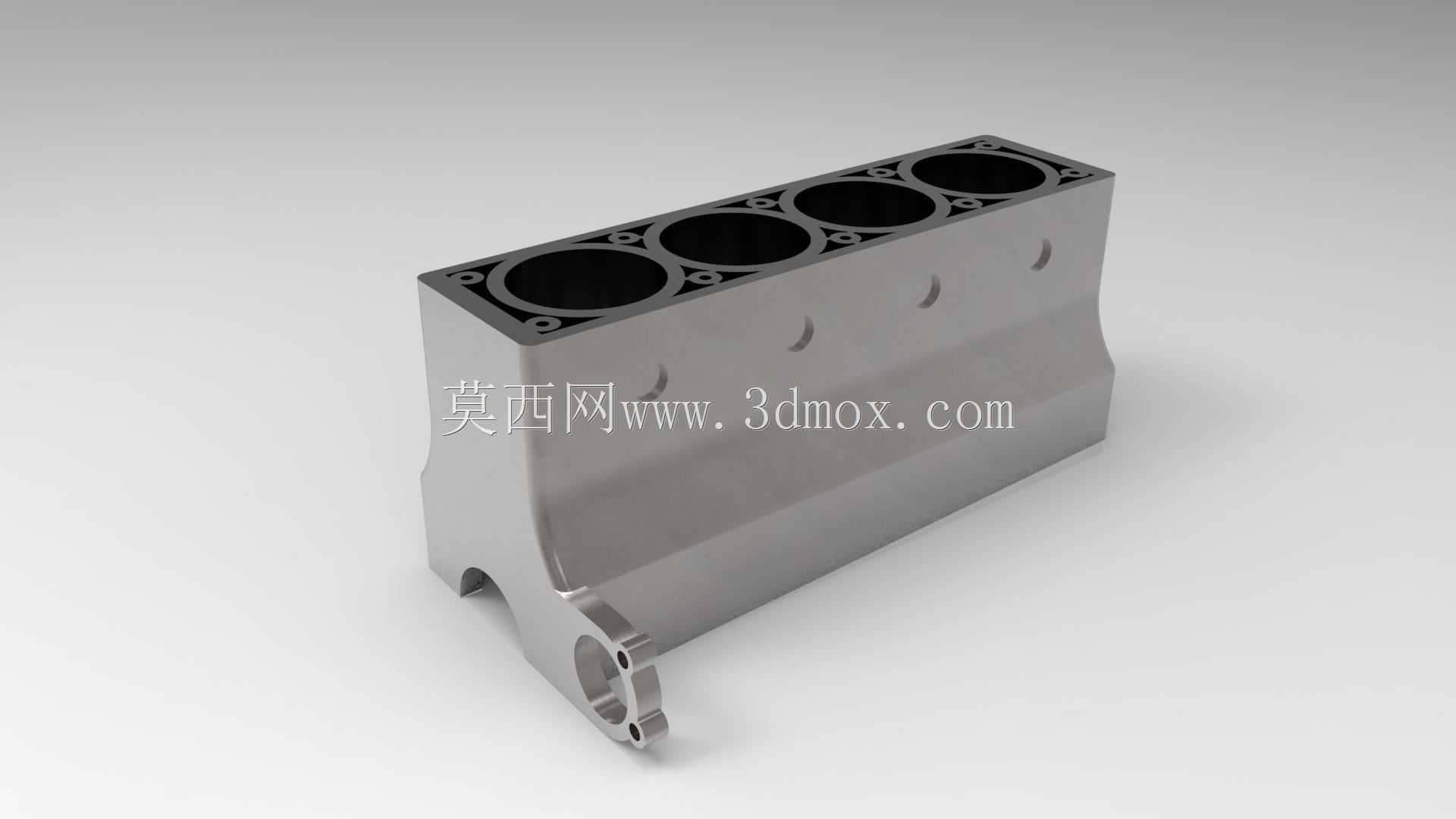

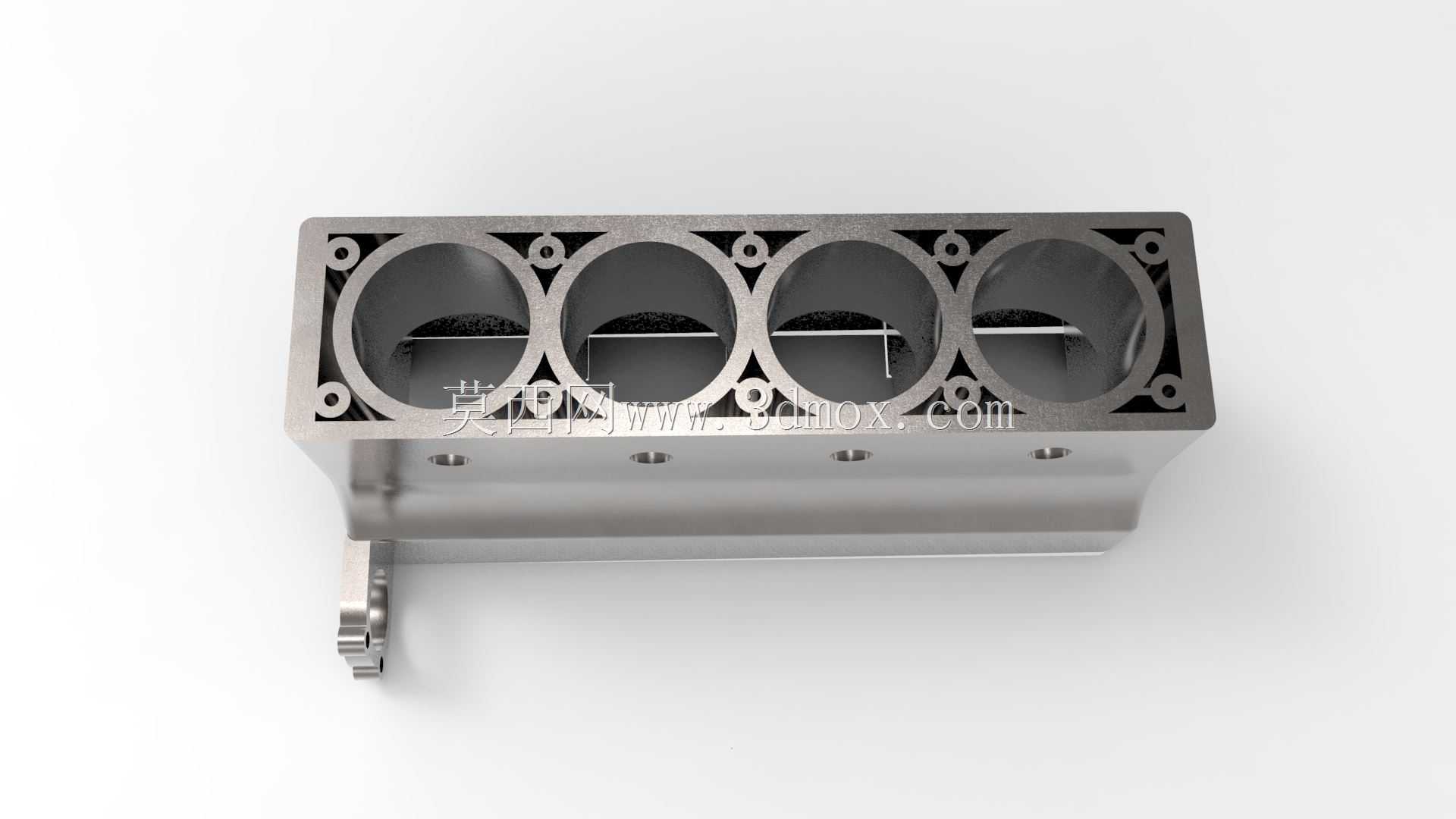

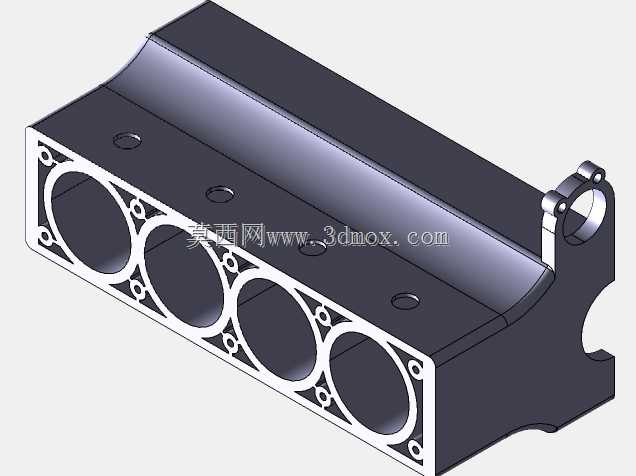

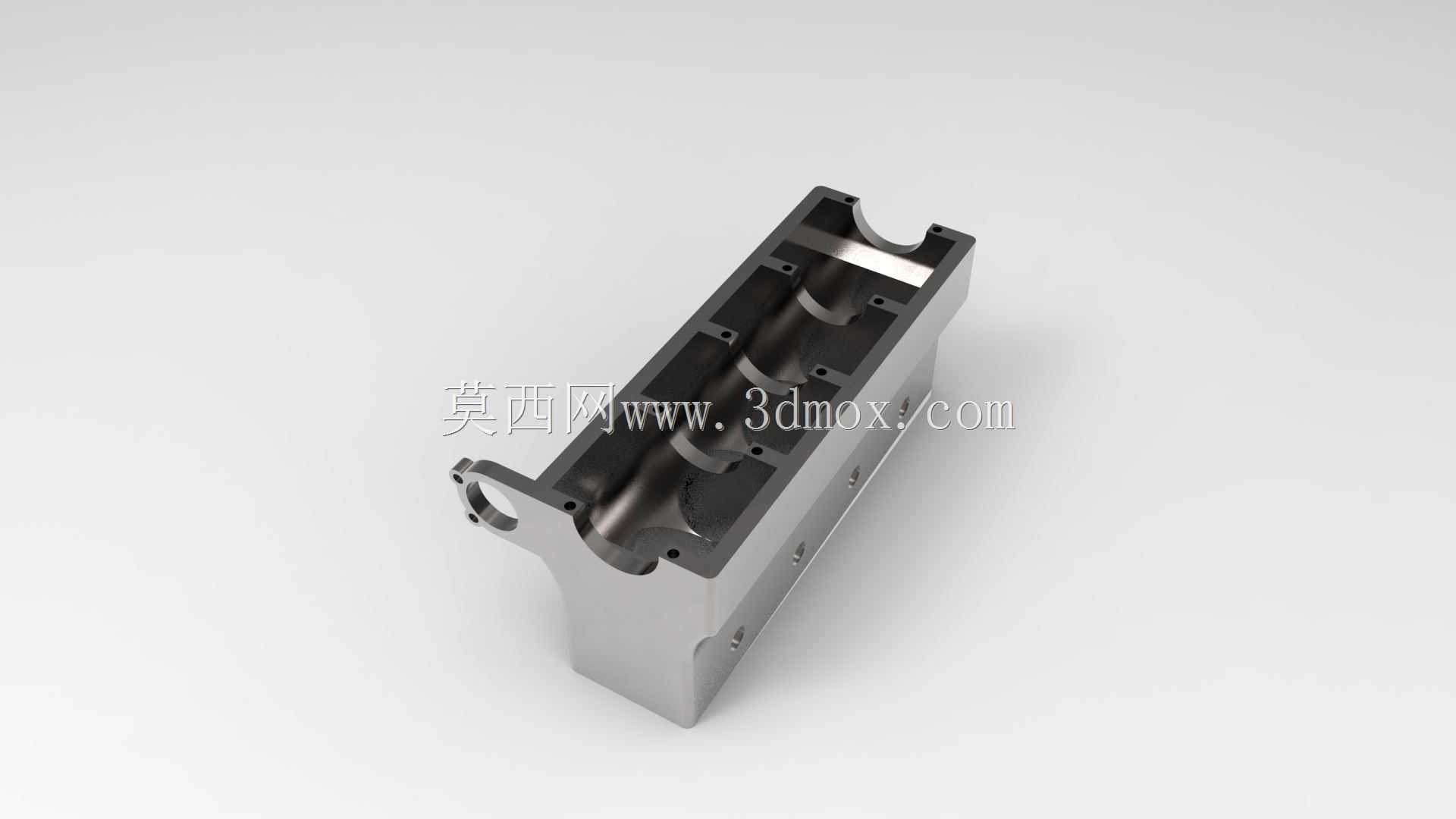

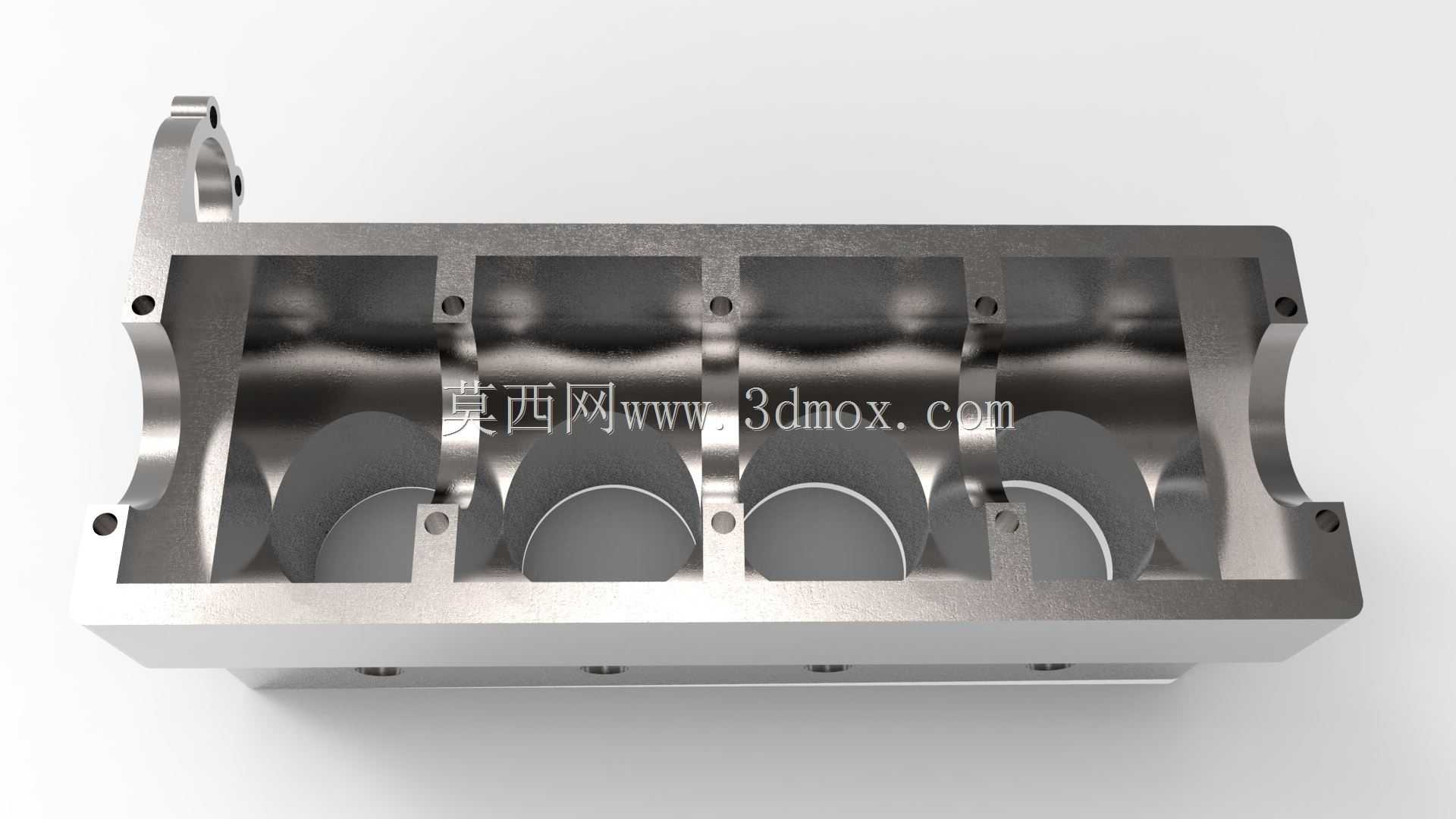

直列四缸发动机气缸体结构设计

这款直列四缸气缸体是内燃机核心承载基体部件，主要应用于小排量乘用车、轻型商用车以及通用小型动力设备的动力总成中，是整套动力系统的装配基础骨架，承担着整合曲柄连杆机构、配气机构、冷却润滑系统、燃油供给系统相关组件的核心作用，为发动机各运动副提供精准的安装定位基准，同时承受活塞做功时传递的交变机械载荷与燃烧产生的高温热负荷，保障整套动力单元在复杂工况下的运行稳定性。

从实际用途来看，该气缸体需要为活塞往复运动提供高精度的缸筒导向空间，集成设计的冷却水道可在发动机运行时引导冷却液循环流动，带走燃烧过程传递到缸壁的多余热量，避免部件过热引发的形变失效；内部布设的润滑油道可将压力机油精准输送到曲轴主轴颈、连杆轴颈、凸轮轴等各个摩擦副位置，在运动部件表面形成稳定油膜降低摩擦损耗，同时带走摩擦产生的金属磨屑与局部热量。缸体下部的曲轴箱结构为曲轴提供封闭的安装腔体，侧面预留的各类安装接口可适配机油泵、水泵、正时机构、起动机、发电机等外围附件的装配需求，实现动力系统的高度集成化布局。

在设计思路上，这款气缸体采用经典的直列四缸排布方案，缸心距经过精准核算，在保证缸筒壁厚满足强度要求的前提下尽可能压缩整机轴向尺寸，适配前置前驱车型横置动力布局的空间限制；缸筒周边的螺栓孔位置经过反复受力仿真优化，确保缸盖压紧力均匀分布，避免缸垫密封失效引发的漏气、漏水、漏油问题；缸体下部的加强筋结构沿着载荷传递路径布设，在不额外增加过多壁厚的前提下大幅提升缸体整体结构刚度，抑制发动机高转速运行时的结构共振，降低动力总成的运行噪声。主轴承座采用一体化强化设计，可承受曲轴高速旋转时产生的交变冲击力，避免长期运行后出现轴承座孔形变失圆的问题。

在外形尺寸与安装边界设计上，该气缸体的整体轮廓充分考虑了整车机舱的布置空间限制，进排气侧的安装面预留了足够的附件装配空间，避免外围部件装配后出现运动干涉；缸体顶面的平面度、缸筒内孔的圆柱度与尺寸精度都按照量产内燃机的工艺要求设计，可直接适配常规的珩磨加工工艺；底部的油底壳安装面、后端的变速器连接接口都采用行业通用的连接尺寸标准，可适配同排量区间的多款传动系统组件，具备较好的平台化拓展适配能力，能够满足不同动力调校版本的装配使用需求。
