轨道车辆轮对结构三维建模设计

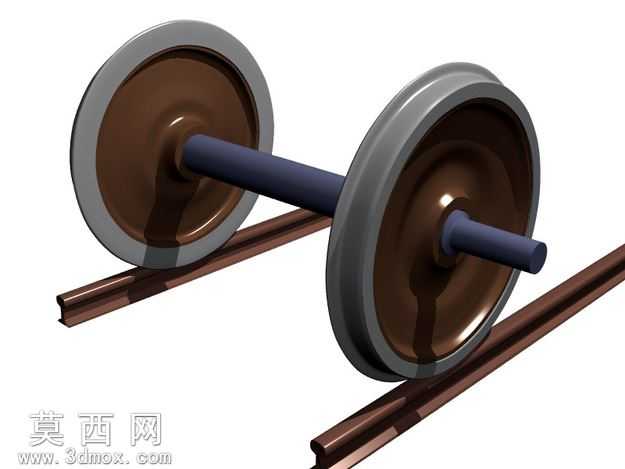

本模型为轨道车辆走行部核心轮对结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循轮对实际装配逻辑，将车轮、车轴两个核心部件按照真实过盈配合的装配关系进行约束，完整还原轮对与钢轨配合的工作形态。建模阶段首先完成车轴的主体结构绘制，根据轮对的受力特点，还原车轴不同轴段的直径变化，预留出车轮安装的轴颈定位结构，保证轴段过渡处的圆角特征与实际加工工艺一致，避免应力集中的结构遗漏。随后完成车轮的结构建模，精准还原车轮的踏面轮廓、轮缘高度与厚度参数，踏面的锥度特征完全符合轨道车辆轮对的设计标准，能够直观体现轮对在钢轨上自动对中的结构原理，车轮的辐板、轮毂部分的厚度变化也按照真实结构进行还原，保证轮毂与车轴配合面的尺寸精度。材质与渲染阶段，为车轮踏面与轮缘部分赋予金属材质，模拟车轮经过轧制加工后的金属质感，辐板部分做深色涂装材质还原，车轴部分赋予深色防锈涂装的材质效果，下方配套的钢轨模型还原轨头的标准廓形，赋予钢轨热轧后的深色金属材质，通过光影渲染突出轮对与钢轨接触的位置关系，清晰展示轮对的承载接触形态。结构设计上完整保留了轮对的核心功能特征，没有对关键受力结构做简化处理，能够直观展示轮对作为走行部核心部件，承担车辆全部重量、引导车辆沿轨道行进、传递牵引力与制动力的结构基础，模型装配逻辑清晰，各部件的配合关系明确，可用于轨道交通走行部结构的教学演示、结构原理展示，也可作为轨道车辆相关三维场景搭建的基础部件使用，建模过程中对轮对的对称结构做了参数化约束，可通过调整参数适配不同轨距、不同轮径的轮对建模需求，具备良好的可编辑性。
