带热电偶测温的浸入式泡沫加热器结构设计

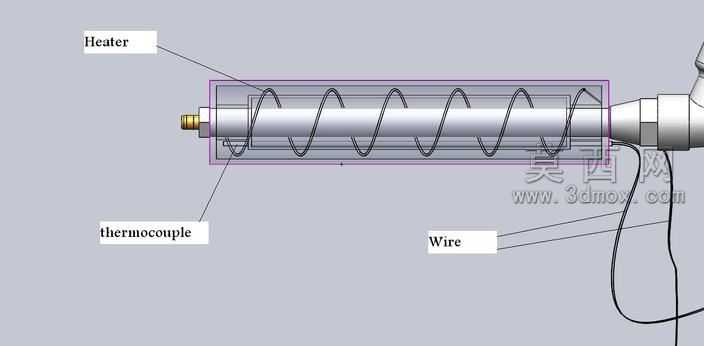

本模型采用三维参数化建模方式完成泡沫加热器的整体结构搭建，建模过程中严格遵循加热设备的实际装配逻辑，先完成核心加热腔体的基体建模，通过拉伸、旋转特征构建出圆柱形密封腔体结构，腔体两端设计有标准连接接头，可适配不同规格的流体输送管路。内部螺旋状加热丝采用扫掠特征生成，沿腔体轴向均匀排布，保证加热区域的热量分布均匀，建模时对加热丝的螺距、丝径参数做了精准设定，匹配20℃工况下的加热功率需求。热电偶测温组件采用独立的装配模块设计，测温探头深入腔体内部靠近加热丝的位置，可实时采集加热区域的实际温度，探头外部设置有绝缘保护套结构，避免与加热丝直接接触造成测温误差或电路短路。接线端部分做了密封防护结构设计，导线通过防水接头引出腔体外部，接线部位预留有足够的操作空间，方便后期的接线维护与部件更换。渲染阶段采用金属质感材质模拟腔体的不锈钢外壳，半透明材质用于展示内部的加热丝与热电偶布局，不同功能部件采用差异化配色区分，加热丝用高反光金属材质体现其电阻加热元件属性，热电偶探头用深色耐高温材质表现，导线采用黑色柔性材质模拟真实线缆的质感。整体设计思路围绕泡沫介质的低温加热需求展开，在保证加热效率的同时集成精准测温功能，结构紧凑密封性好，可直接浸入泡沫介质中完成加热作业，各部件之间的装配间隙经过合理校验，避免热胀冷缩造成的结构干涉，所有连接部位均设计有密封结构，防止介质渗入腔体内部损坏电气元件，模型完整还原了设备的装配关系与工作原理，可用于加热设备的结构验证、教学演示以及后续的工程优化参考。
