倾斜爬坡式散料皮带输送设备结构

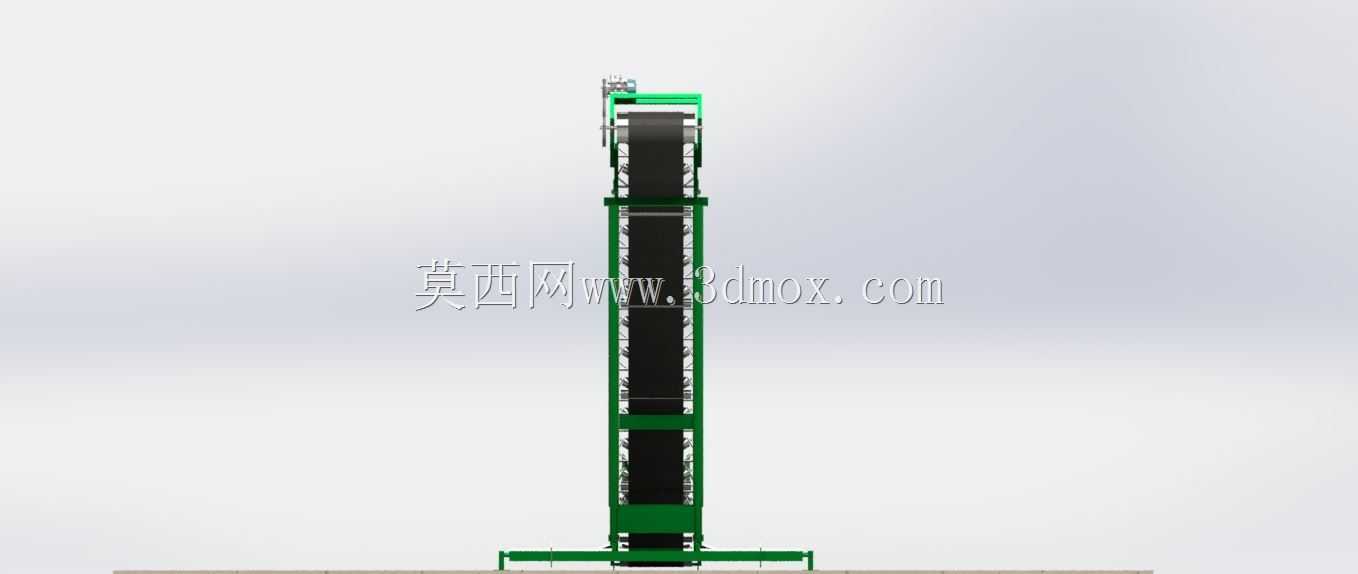

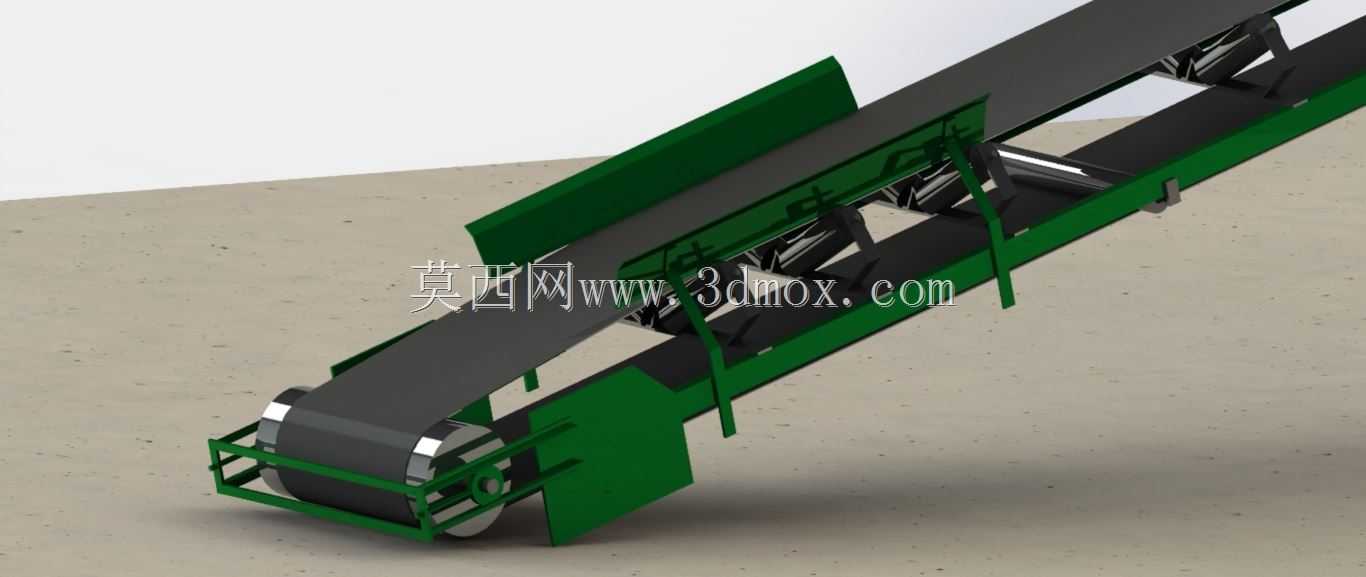

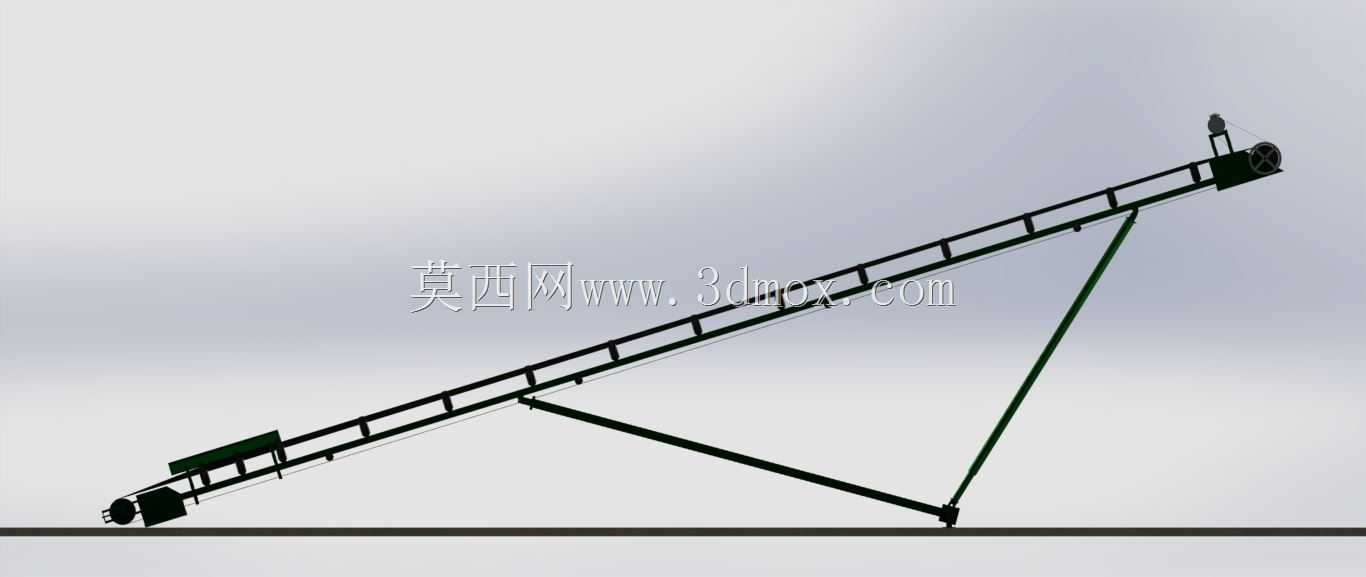

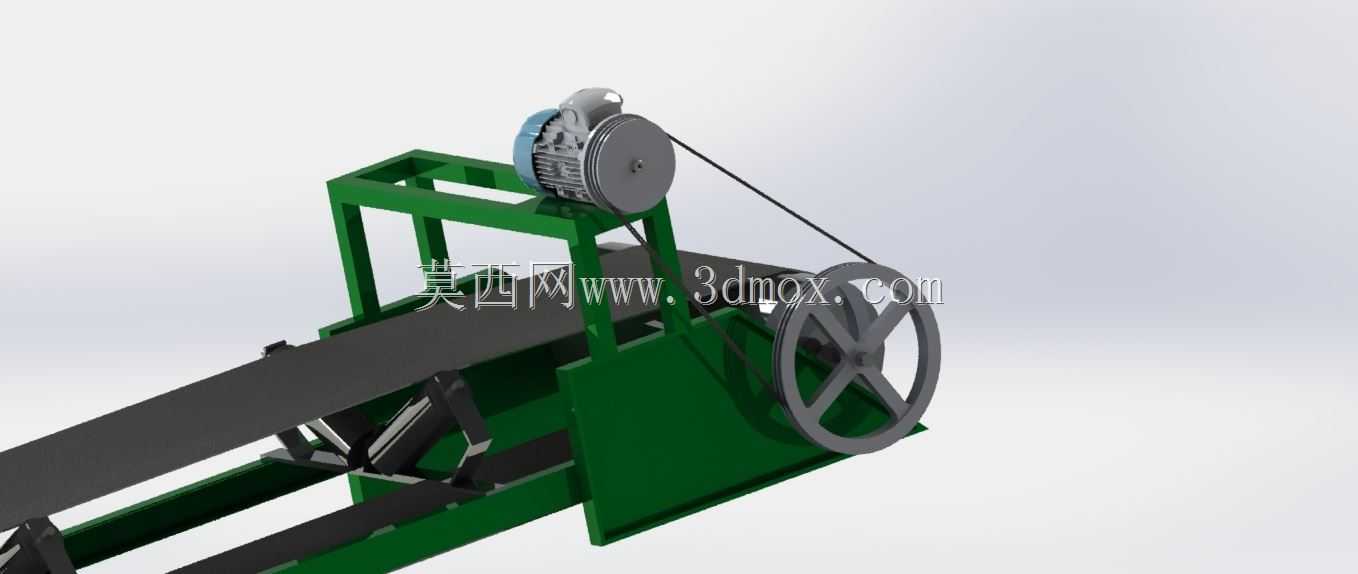

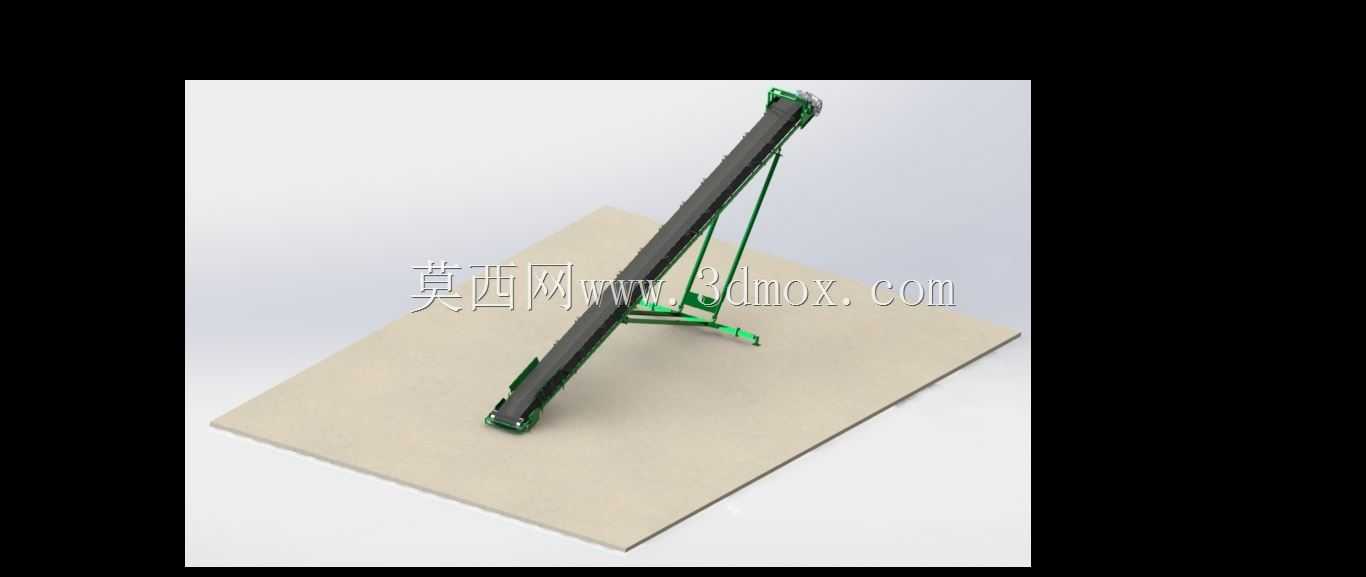

这款倾斜布置的皮带输送结构，主要面向散状、颗粒状及中小块度物料的短距离高程转运场景，常见于矿山开采现场的原煤转运、粮食加工车间的原料提升、建材生产线上的砂石骨料输送、仓储物流环节的货物上下坡转运作业，可适配不同高差的工位衔接需求，解决平面输送无法完成的物料抬升输送痛点，无需多台平面设备接力排布，有效缩减生产现场的设备占地空间，降低多设备联动的运维成本。设备整体采用三角形桁架支撑结构，主架体为长条形型材拼接成型，沿输送方向设置倾斜排布的纵梁，搭配多组横向承托辊组为上层皮带提供连续支撑，避免重载工况下皮带出现下垂、跑偏问题；下部设置斜向支撑腿与地面安装底座连接，形成稳定的三角受力结构，可承受满载物料输送时的纵向载荷与横向晃动，无需额外搭建复杂的混凝土支撑基础，适配车间内、户外临时作业场地等多种安装环境。两端分别设置传动滚筒与改向滚筒，高端位置的传动滚筒连接驱动单元，为整条皮带提供循环运转的动力，低端位置设置受料段，可搭配料斗、导料槽结构承接上游来料，避免物料洒落；皮带沿线设置多组防跑偏挡辊，实时纠正皮带运行过程中的横向偏移，降低皮带边缘磨损速率，延长易损件的更换周期。设计过程中优先考虑设备的安装适配性，整体架体采用模块化分段拼接思路，可根据现场实际的输送高差、水平输送距离调整架体长度与倾斜角度，支撑腿的安装位置可沿架体纵梁方向微调，适配不平整的安装地面；驱动端预留了减速单元、防护外罩的安装接口，可根据输送物料的容重、输送量需求匹配对应功率的驱动组件，受料段预留了导料槽、清扫器的安装位，可针对易粘黏的粉料、湿料加装对应清扫结构，避免回程皮带带料造成的地面污染与辊组磨损。设备的安装边界需预留两侧不小于六百毫米的操作维护空间，用于日常检查辊组转动状态、调整皮带张紧度、更换磨损皮带，低端受料位置需预留对应上料设备的对接空间，高端卸料位置需与下游受料设备保持合适的落料高差，避免物料下落冲击造成下游设备损坏；整体倾斜角度可根据物料的安息角调整，针对易滚动的块料可适当减小倾斜角度，针对粉料、颗粒料可适当抬升倾斜角度，在满足物料不滑落的前提下尽可能压缩设备的水平占地长度。
