奔驰Lowliner平板牵引卡车SolidWorks设计模型

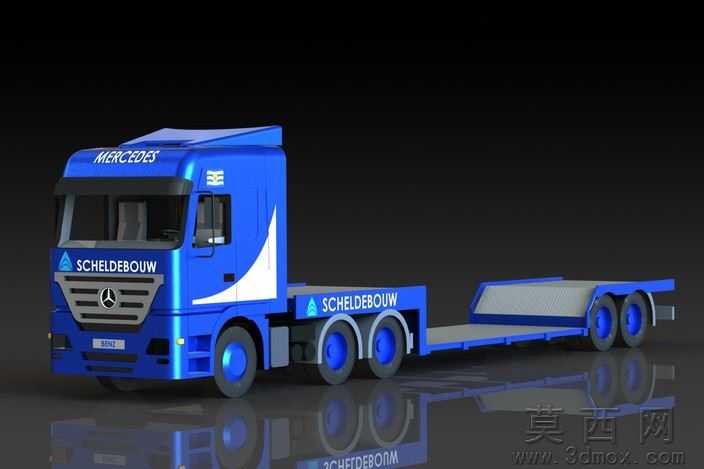

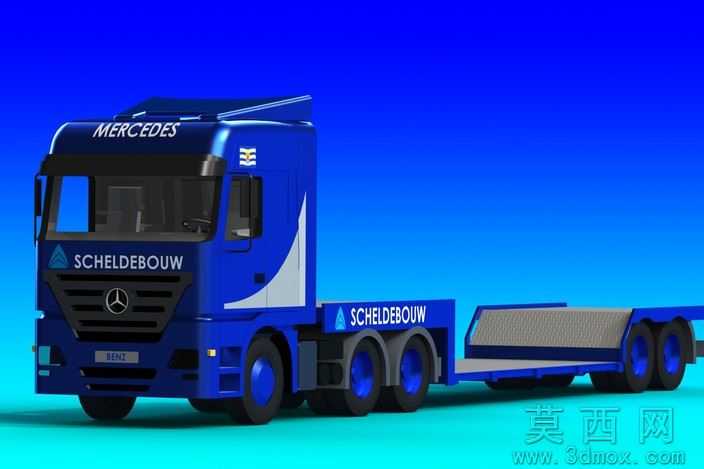

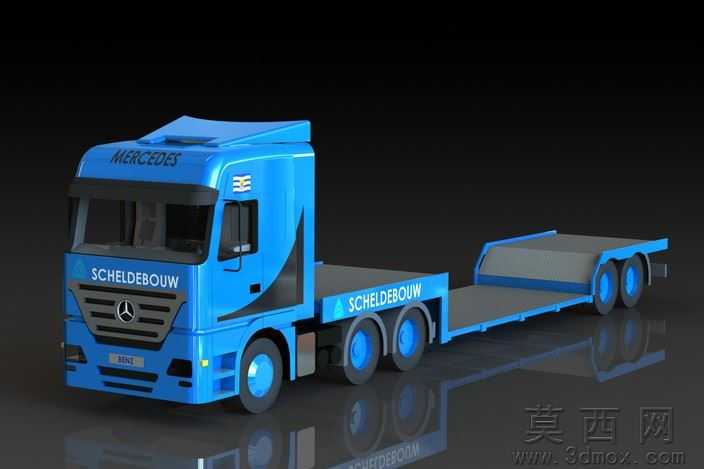

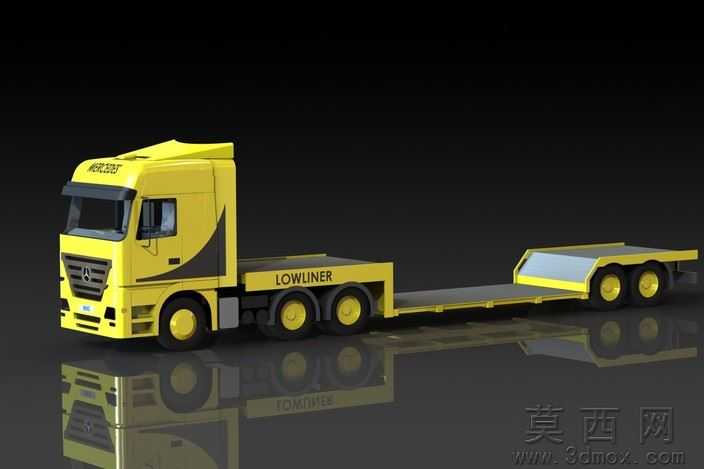

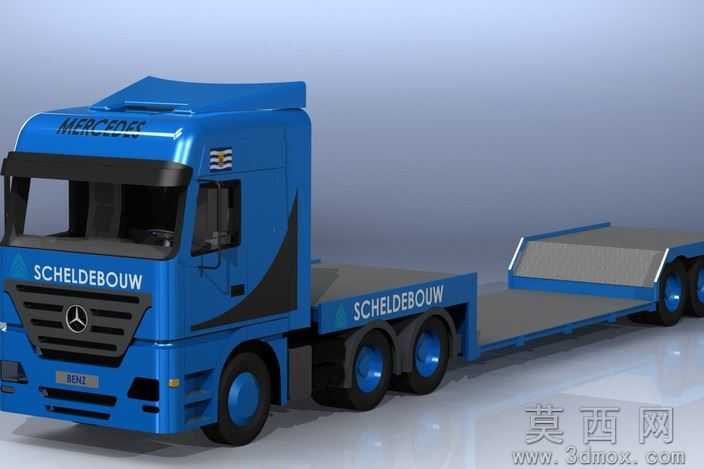

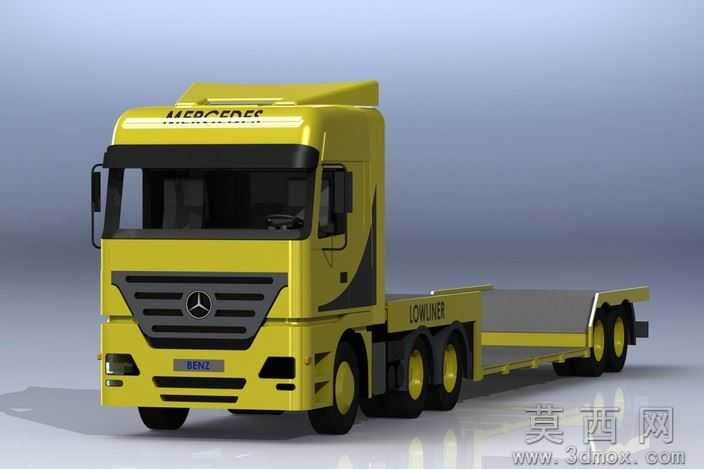

本模型为奔驰Lowliner低平板牵引拖车三维设计成果，建模阶段以奔驰MB系列驾驶室为基础基底开展结构重构，首先完成牵引车头的外轮廓曲面放样，精准还原奔驰重卡的前脸格栅、品牌标识、驾驶室流线型造型，再通过实体拉伸、切除命令完成车架、轮拱、踏板等结构的细节刻画，随后衔接低平板挂车部分，按照平板拖车的承载结构逻辑，完成挂车承载面、侧边梁、轮组安装位的特征建模，全程严格对齐真实低平板拖车的结构比例，还原车辆的整体布局特征。参数设计层面，模型按照真实重卡的尺寸比例设定参数，牵引车头采用6x2驱动布局的轮距、轴距参数，挂车部分匹配低平板运输的承载面高度、长度参数，轮胎直径、驾驶室高度、挂车离地间隙等细节参数均参考同类型奔驰专用拖车的真实数值设定，各部件的装配约束完全按照实车的连接逻辑设置，牵引鞍座的连接位、车轮的转动自由度、挂车与车头的铰接结构均添加了对应配合关系，可实现车辆转向动作的模拟演示。渲染材质环节，模型为不同部件分配了对应材质属性，车头与挂车的主体外壳赋予高光泽蓝色金属漆材质，还原商用车辆的烤漆质感，车窗部分赋予半透明深色玻璃材质，车标、进气格栅镀铬条赋予镜面金属材质，轮胎赋予哑光黑色橡胶材质，轮毂赋予亮面蓝色金属材质，地面添加反射效果模拟光滑展厅地面，最终渲染图清晰呈现车辆的外观细节与材质质感，还原了实车的视觉效果。结构原理上，该模型完整还原了低平板牵引拖车的核心结构，牵引车头部分包含驾驶室、动力舱、车架、驱动轮组、转向轮组、牵引鞍座等核心结构，低平板挂车部分包含承载平板、侧边防护结构、挂车支撑轮组、牵引销结构，其中牵引鞍座与牵引销的配合结构精准还原了铰接式牵引的连接原理，低平板的下沉式承载面设计也对应了大件运输场景下的低重心承载需求，轮组的布局匹配车辆的承重与转向需求，完整呈现这类专用运输车辆的结构逻辑。软件兼容方面，模型为SolidWorks2011版本创建，保留完整的特征树与装配约束关系，可在SolidWorks2011及以上版本中直接打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，方便不同软件使用场景下的修改与调用。研发教学应用层面，该模型可作为商用车设计、专用车辆结构教学的参考案例，帮助学习者理解重型牵引拖车的整体布局、铰接牵引结构、低平板承载结构的设计逻辑，也可用于物流运输场景的动画演示素材、商用车外观改装设计的基础模型，同时也能为专用运输车辆的研发设计提供结构参考，辅助设计人员快速完成同类型车辆的方案迭代与结构验证。
