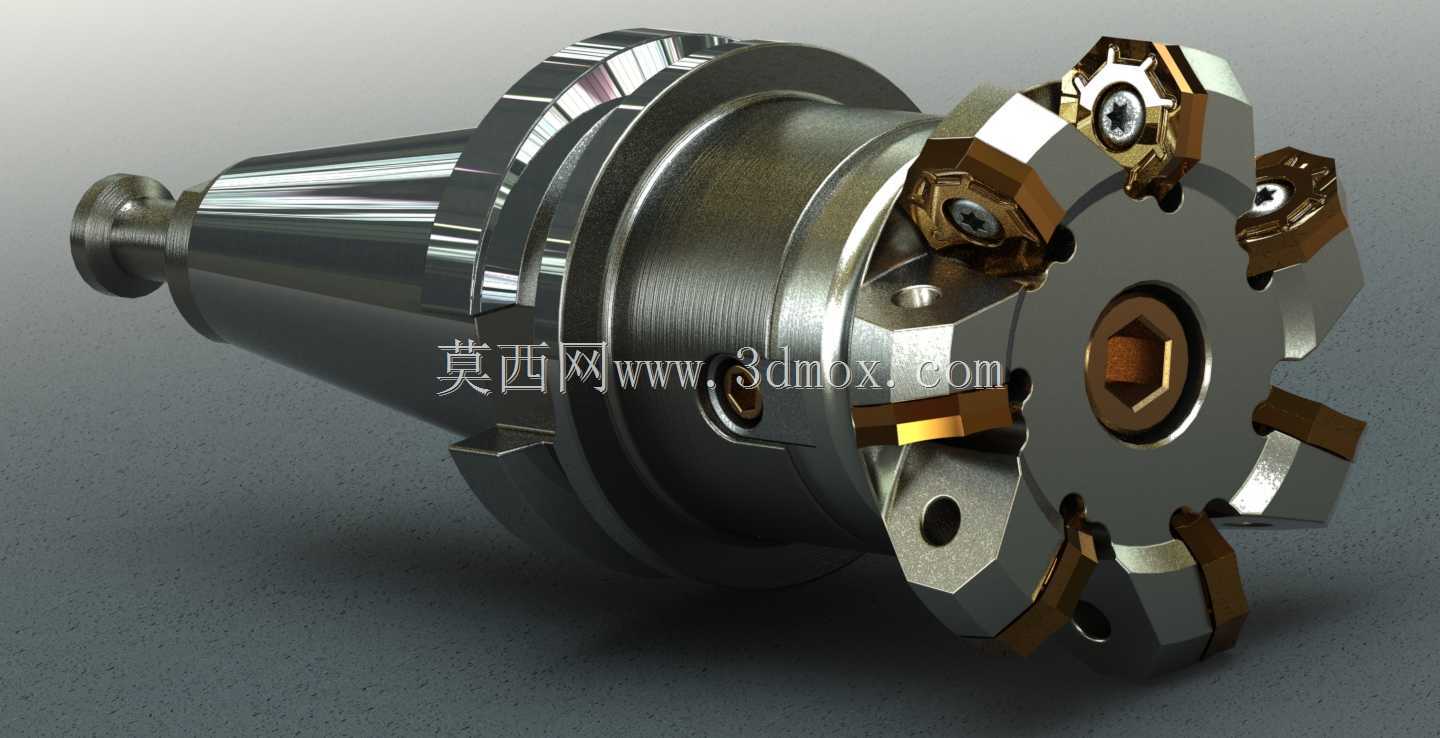

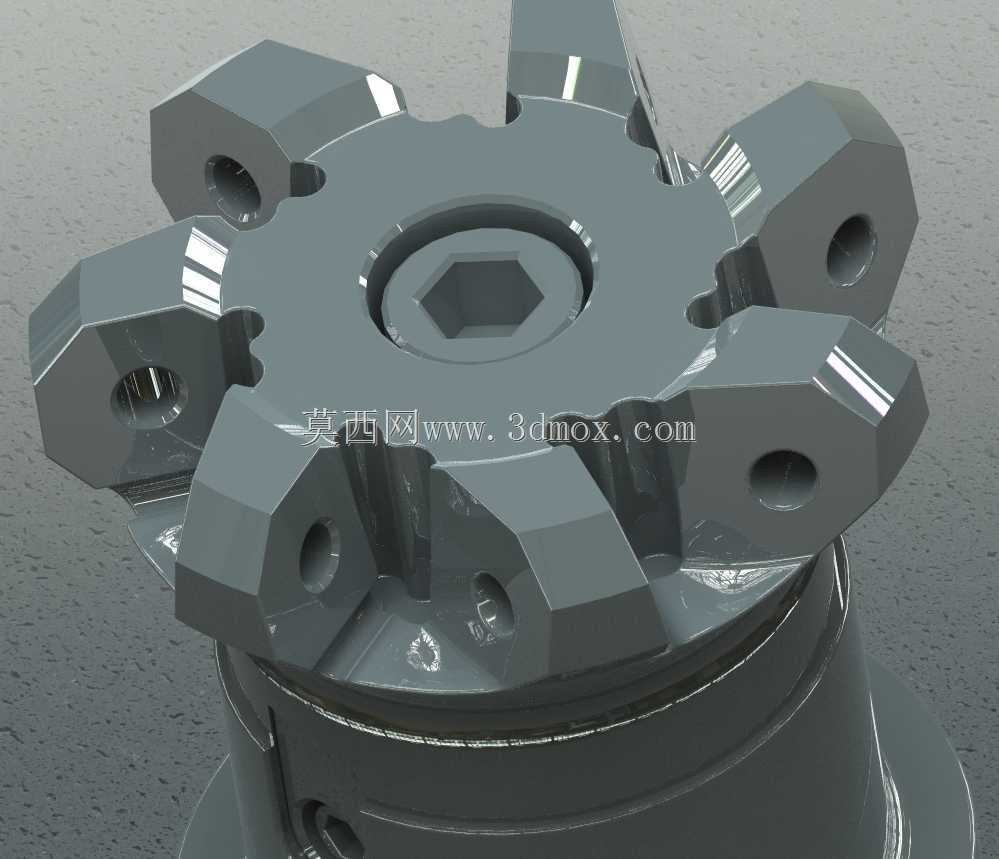

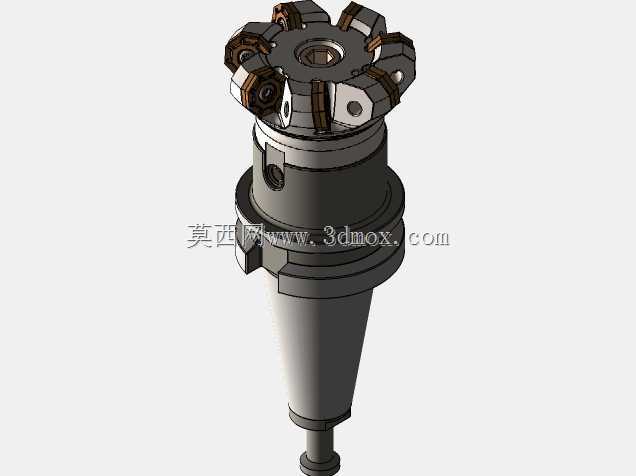

BT锥柄可转位面铣切削刀盘结构

这款锥柄可转位面铣刀盘是金属切削加工领域的核心工装部件，主要适配立式加工中心、数控铣床等机床设备，广泛应用于模具钢加工、通用机械零部件平面铣削、铸件飞边去除、焊接结构件端面整平这类常见机加工场景，能够在粗铣、半精铣工序中完成大余量材料去除，也可通过刀片选型调整实现精铣加工需求。从结构设计来看，该刀盘采用标准BT锥柄作为机床连接端，锥面配合的结构能够保证刀具与机床主轴的同轴度，拉紧后可承受大切削量下的径向与轴向载荷，避免加工过程中出现振刀、掉刀问题；刀盘本体采用高强度合金钢材质做调质处理，表面做硬化耐磨涂层，可抵御切削过程中的切屑冲刷与切削热带来的形变，延长刀盘本体的使用寿命。刀盘的切削端采用多齿分布设计，每个刀位通过楔形压紧结构固定硬质合金可转位刀片，刀片磨损后无需拆卸刀盘，仅需松开压紧螺钉转动刀片或更换新刀片即可恢复切削精度，大幅减少换刀停机时间；刀片安装座带有精准的角度定位设计，可保证每个刀片的切削刃处于同一切削平面，避免出现接刀痕、平面度超差的加工问题，同时刀片的主偏角经过优化设计，能够在切削过程中合理分散切削力，降低机床主轴负载，提升切削过程的稳定性。从安装边界来看，该刀盘的锥柄规格适配主流BT40/BT50主轴接口，刀盘整体长度控制在标准刀具悬伸范围内，可满足常规加工中心的刀库换刀空间要求，刀盘切削直径覆盖常用的50-160mm加工区间，既可以完成小尺寸零件的端面加工，也可通过走刀路径规划完成大尺寸板材、箱体零件的大面积平面铣削。刀盘中心设置有内冷孔通道，可接入机床的高压冷却系统，切削过程中冷却液可直接喷射到切削刃区域，快速带走切削热同时冲离切屑，避免切屑二次刮伤已加工表面，也能减少刀片的热磨损，提升刀片使用寿命与加工表面质量。在实际使用场景中，该类刀盘可根据加工材料特性更换不同涂层的刀片，加工钢件时选用PVD涂层硬质合金刀片，加工铸件时选用CVD涂层厚刀片，加工铝合金等有色金属时可更换抛光刃口的无涂层刀片，适配多类材料的加工需求，是机械加工车间通用性极强的切削刀具结构。
