BT锥柄可转位平面铣削加工刀具结构

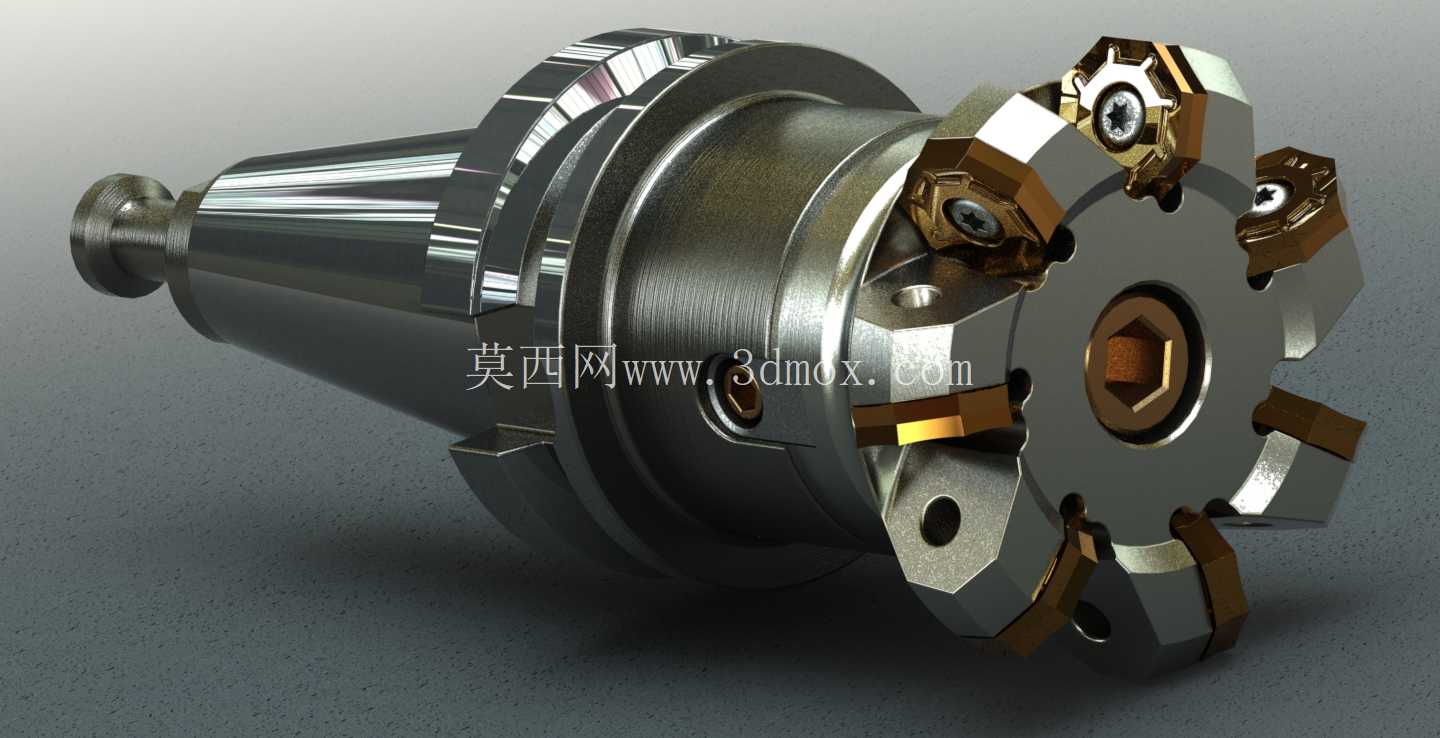

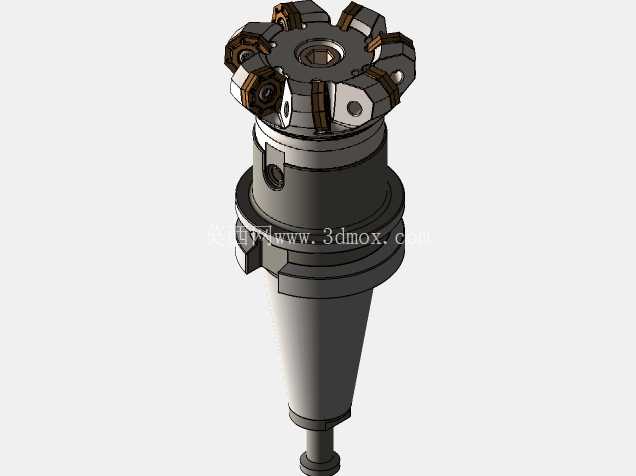

　　这款面铣刀具采用BT标准锥柄作为机床连接接口，锥面贴合的定位方式可保证高速旋转状态下的同轴度与连接刚性，适配主流立式加工中心、数控铣床的主轴锥孔规格，安装时仅需将锥柄擦净后推入主轴，通过拉丁拉紧即可完成装夹，重复定位精度可控制在0.005mm以内，能满足多数常规铣削工况的装夹要求。刀体主体采用合金钢整体调质后精加工成型，表面做发黑耐磨处理，可抵御切削过程中飞溅切屑的冲刷，延长刀体使用寿命。刀盘端部分布多组可转位硬质合金刀片槽，刀片通过内六角螺钉直接压紧在刀座定位面上，无需额外调整垫片，单刃磨损后仅需松开螺钉将刀片转位即可使用新的切削刃，大幅减少换刀停机时间。

　　刀片采用带涂层的硬质合金材质，切削刃带有正前角设计，可降低切削阻力，适配普通碳钢、合金钢、铸铁等常见金属材料的平面铣削加工，单刃进给量可根据加工材质调整在0.1-0.3mm/r区间，切削线速度可根据刀片涂层类型匹配对应参数。刀体内部设计有贯通式冷却通道，切削时冷却液可通过主轴内冷通道直接输送到刀片切削区域，及时带走切削热量并冲离切屑，避免切屑二次刮伤已加工表面，同时降低刀片工作温度，延长刀片使用寿命。从安装边界来看，刀盘直径覆盖常规平面加工的常用规格，刀具悬长设计兼顾加工刚性与避让需求，加工带台阶的平面时，刀体侧面的避让结构可避免与工件侧壁发生干涉，无需额外加长接杆即可完成多数开敞区域的平面加工。

　　在实际生产场景中，这类刀具主要用于模具钢料开粗、箱体零件端面加工、板材焊接后飞面等工序，相比焊接式铣刀，可转位结构省去了反复刃磨刀具的时间，刀片更换成本更低，刀体可重复长期使用。设计过程中重点平衡了刀体的动平衡性能，刀盘上的刀片槽沿圆周均匀分布，每个刀座的重量差控制在极小范围内，高速旋转时不会产生过大的离心振动，可支持最高数千转的切削转速，保证加工表面的光洁度。刀片的安装角度经过反复校核，主偏角设置适配平面铣削的受力方向，可将切削力更多导向机床主轴方向，减少径向切削力带来的让刀现象，加工深腔平面时也能保持较好的尺寸稳定性。

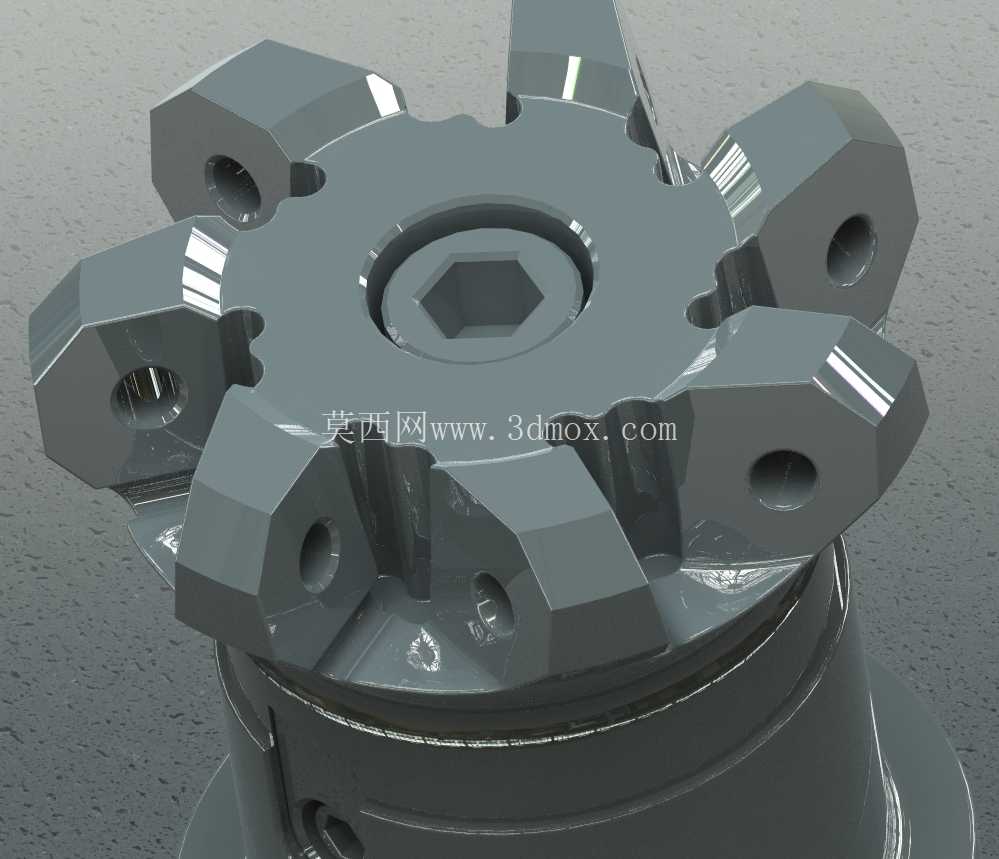

　　刀体上的每个刀片座都经过高精度磨削加工，定位面的平面度与位置度公差严格控制，保证所有刀片安装后切削刃处于同一回转平面，避免出现个别刀片负载过大导致崩刃的情况。日常使用时，仅需定期检查螺钉的压紧力，清理刀片座上的切屑残渣，即可保证刀具的加工精度，维护难度远低于整体式铣刀。针对不同的加工需求，还可通过更换不同材质牌号的刀片，适配不锈钢、高温合金等难加工材料的铣削作业，无需更换整个刀体，大幅降低生产现场的刀具库存成本。
