插芯式门锁内部机械结构三维设计

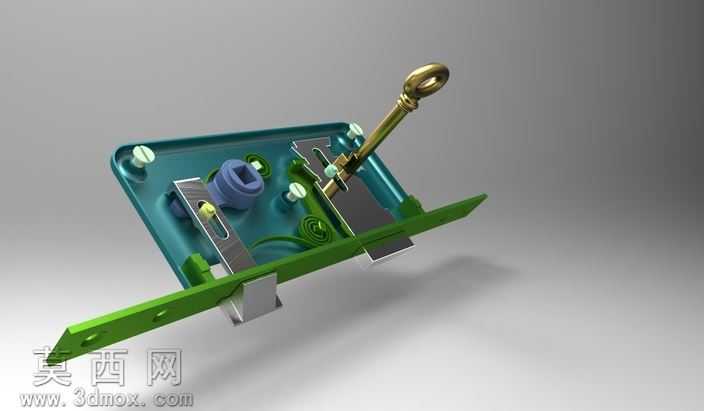

本作品为插芯式门锁的完整内部机械结构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的装配逻辑与尺寸规范，对门锁的每一处功能组件都进行了精准的特征还原。建模阶段先从锁体基座开始搭建，通过拉伸、切除、倒角等基础特征构建出基座的安装定位槽、螺丝孔位与组件容纳腔，确保基座的结构强度与各部件的安装公差符合五金锁具的实际生产标准。随后依次完成锁舌组件、弹簧复位机构、锁芯传动件、拨叉结构、钥匙适配插口的独立建模，每一个零件都单独设置特征参数，方便后续进行结构调整与装配干涉检查。装配过程严格按照实际门锁的组装顺序进行，通过同轴心、重合、距离等配合约束，还原了钥匙插入后带动拨叉转动、拨叉驱动锁舌伸缩、弹簧提供复位弹力的完整传动逻辑，可直观演示门锁的启闭动作过程。材质渲染阶段针对不同零件的实际材质进行了区分设置：锁体基座采用半透明的工程塑料材质，添加轻微的磨砂质感与环境反射效果，方便观察内部组件布局；锁舌与传动拨叉采用镀锌金属材质，调整金属粗糙度与高光参数还原冷轧钢件的哑光金属质感；钥匙采用黄铜材质，添加抛光金属的高反射特性与做旧质感，还原铜质钥匙的真实视觉效果；复位弹簧采用高弹性钢材材质，设置细密的金属纹理与合适的反光度；固定螺丝采用不锈钢材质，还原标准紧固件的外观特征。场景渲染采用柔和的影棚布光，主光源从斜上方45度照射，搭配辅助补光消除结构暗部的死黑区域，添加柔和的地面阴影增强模型的立体感与真实感，背景采用中性渐变灰色突出锁具结构本身。设计过程中重点考量了锁具的传动可靠性，对弹簧的压缩行程、拨叉的转动角度、锁舌的伸缩距离都进行了参数化校核，确保各部件运动过程中无卡滞、无干涉，同时还原了锁体内部的防撬结构细节，完整复现了民用插芯门锁的核心机械原理，可用于锁具结构教学、五金产品设计参考、机械原理演示等场景。
