小型桌面龙门式数控雕刻加工设备

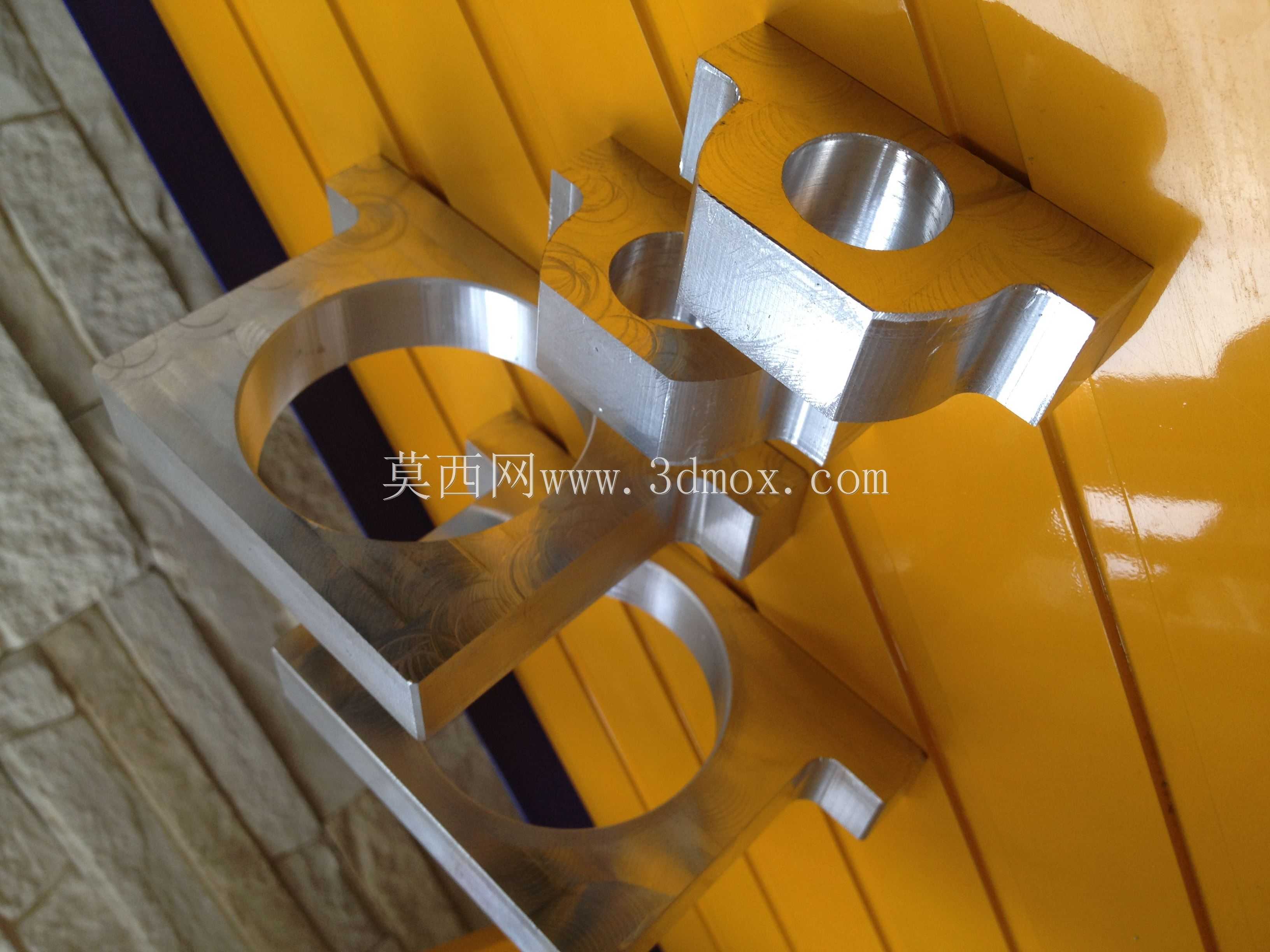

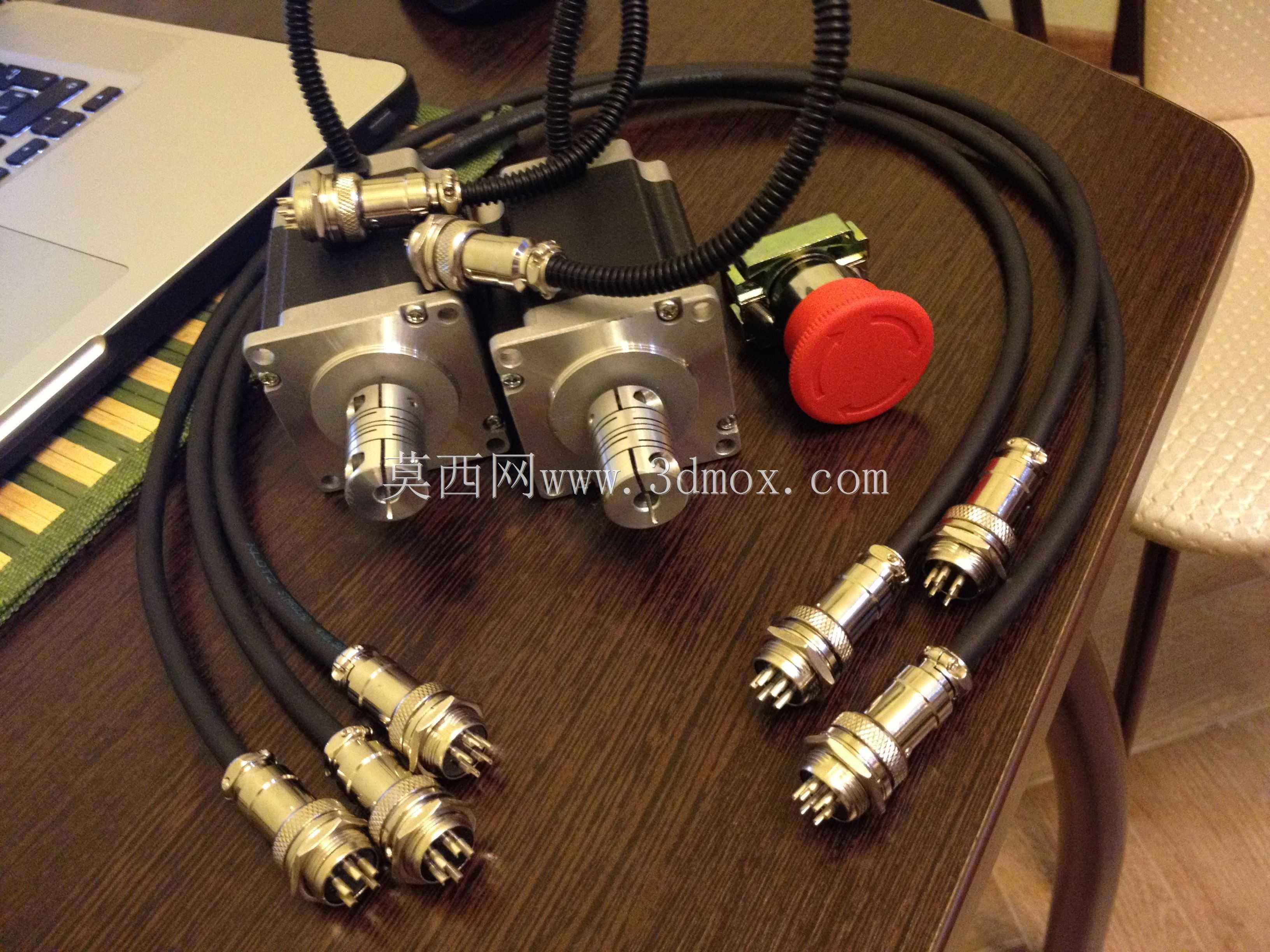

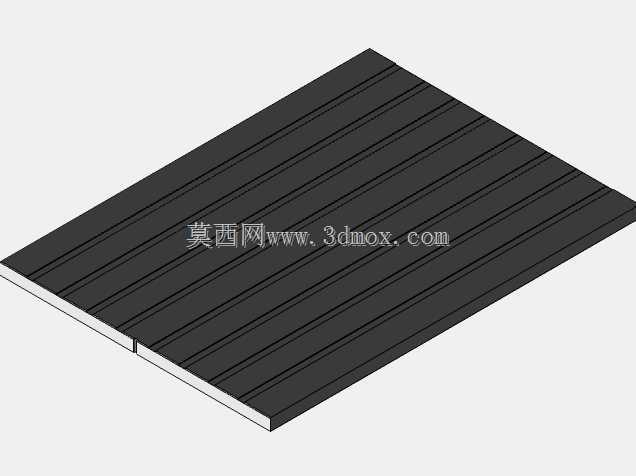

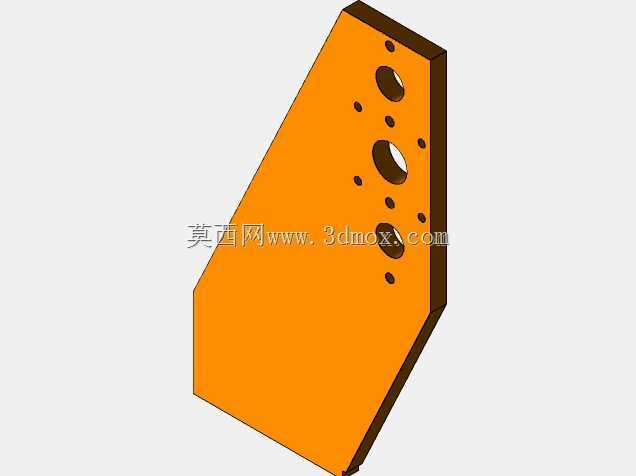

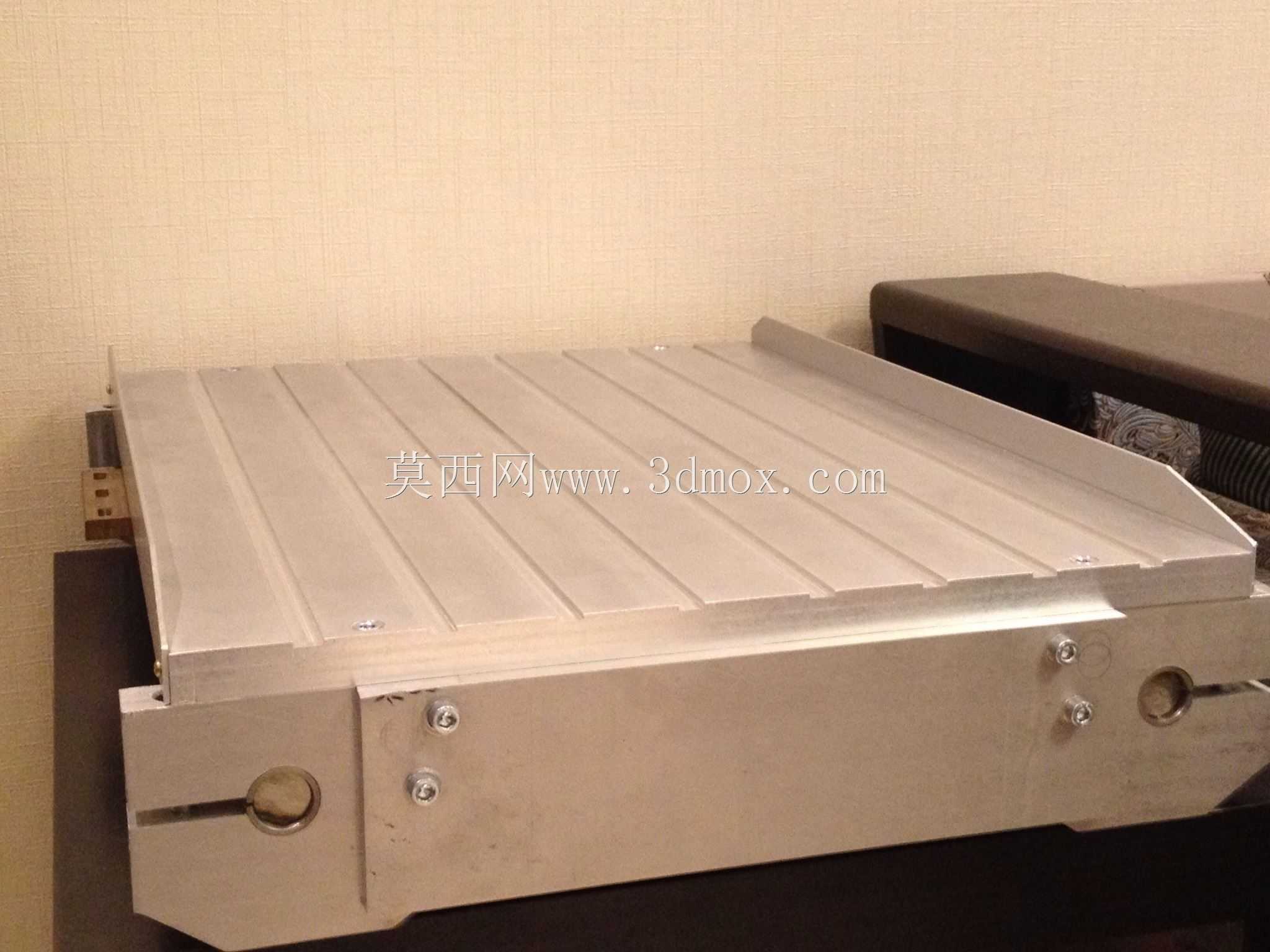

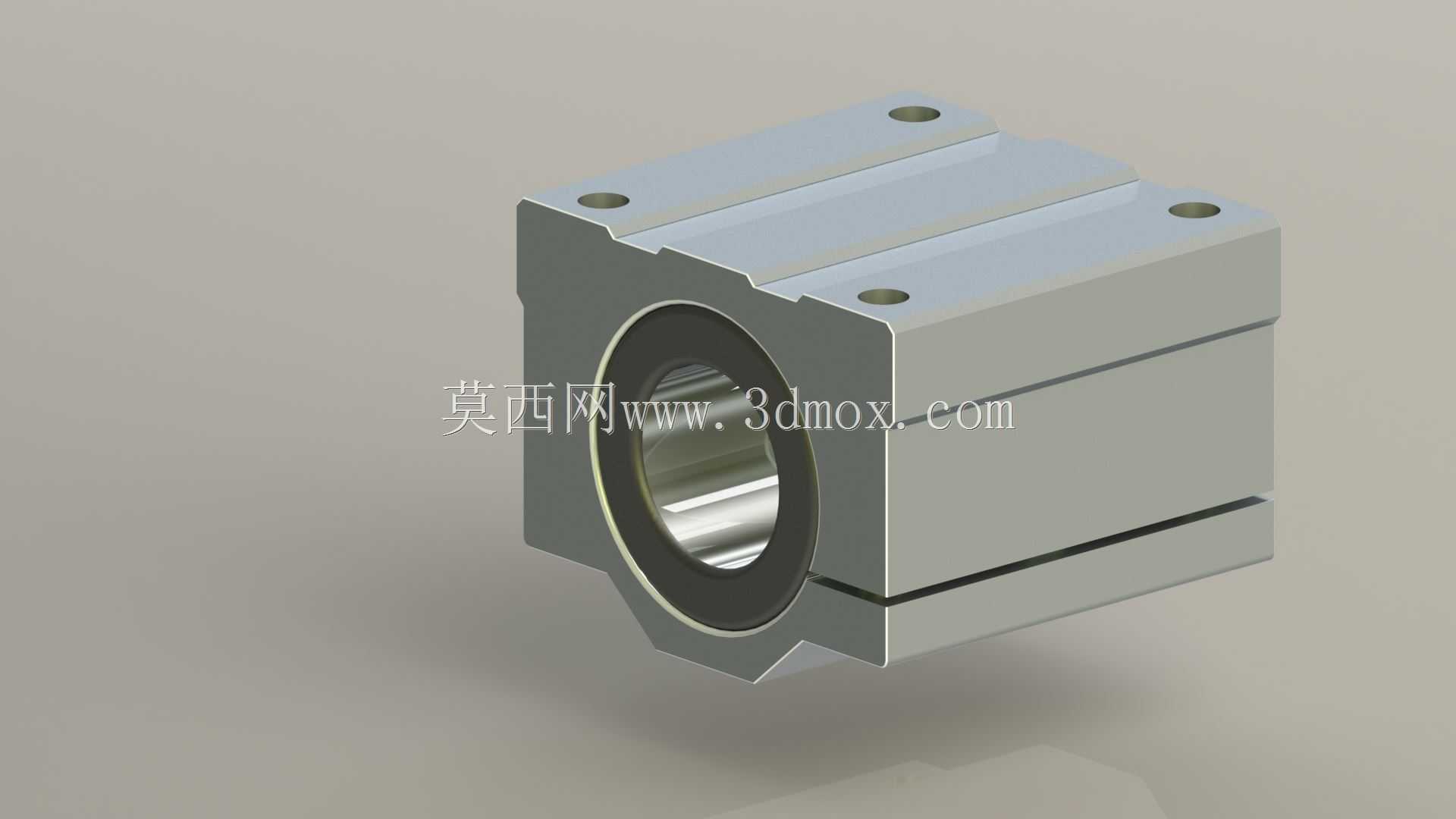

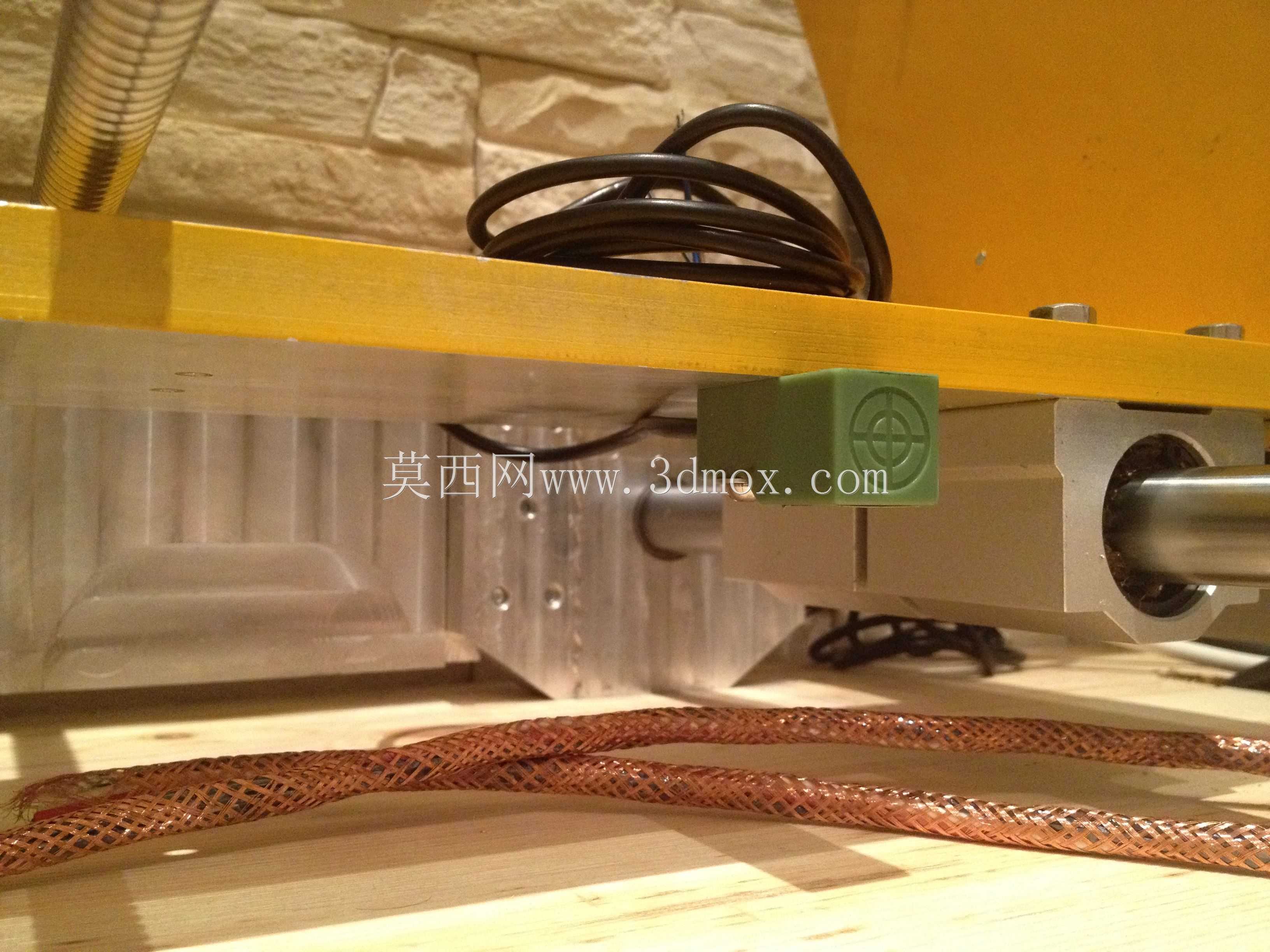

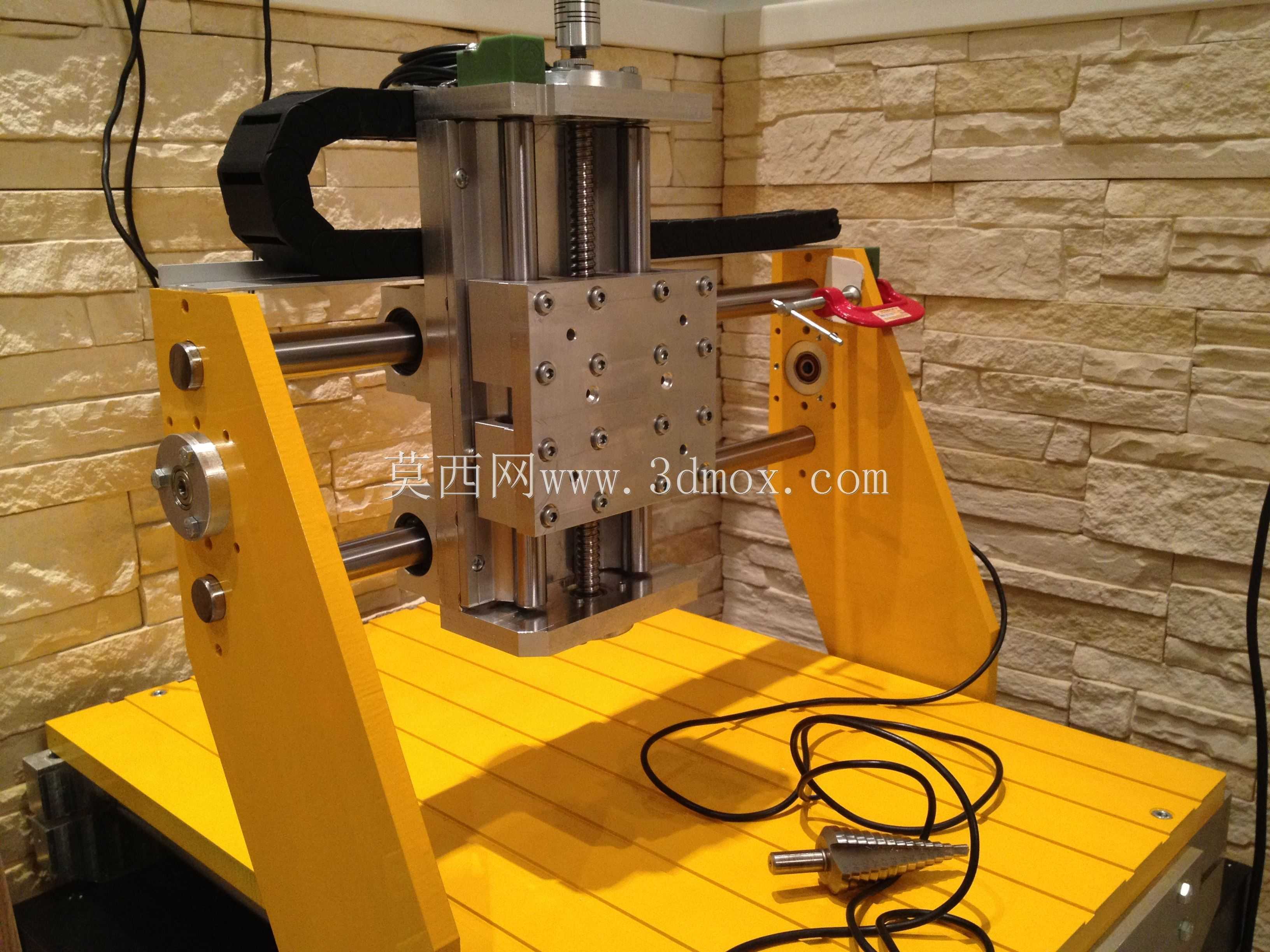

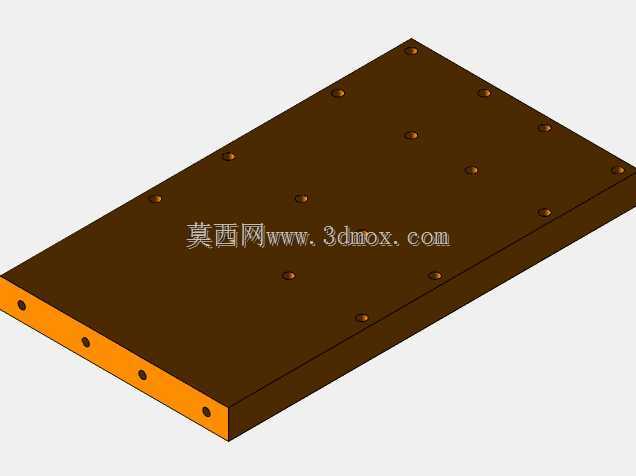

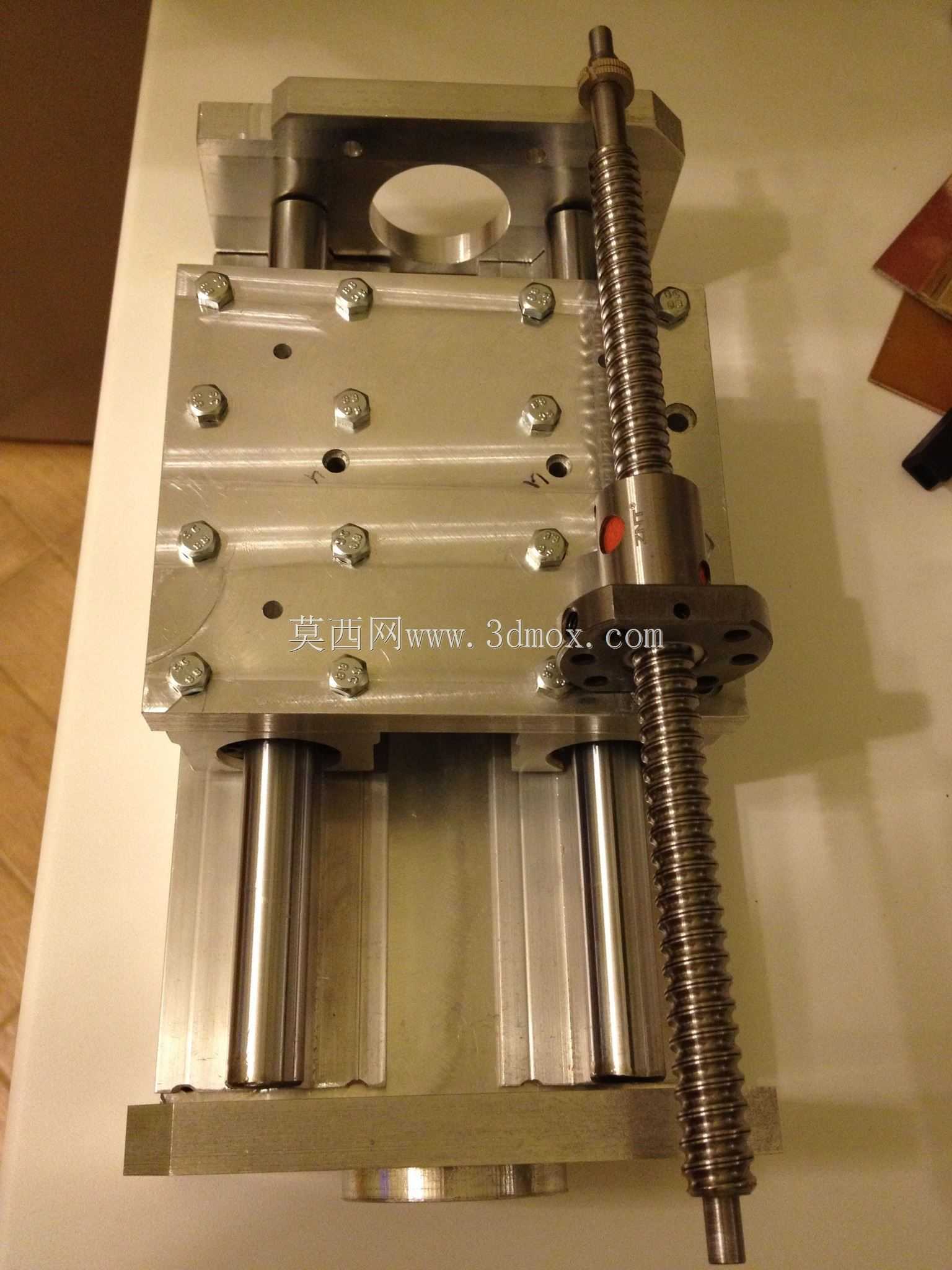

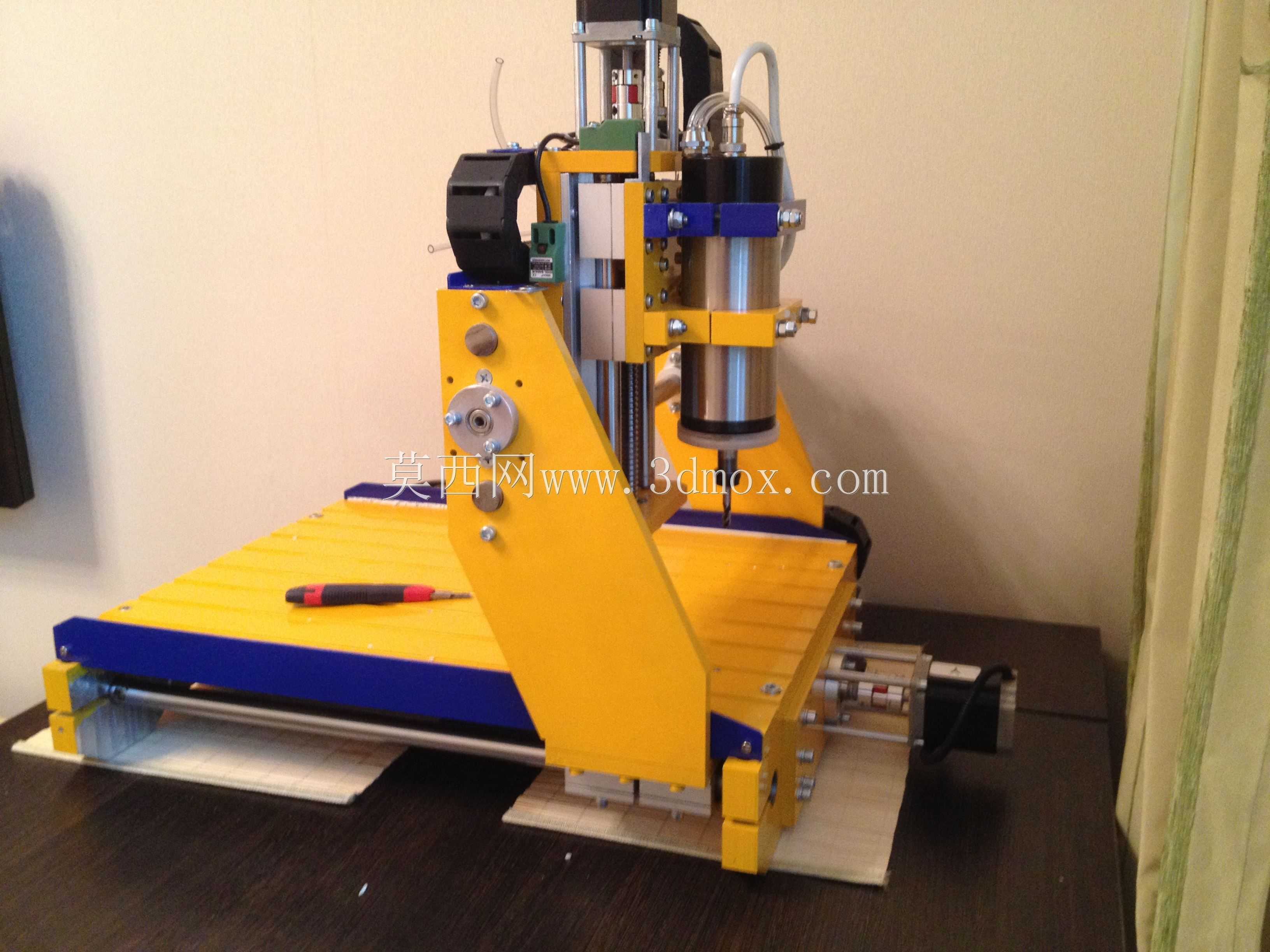

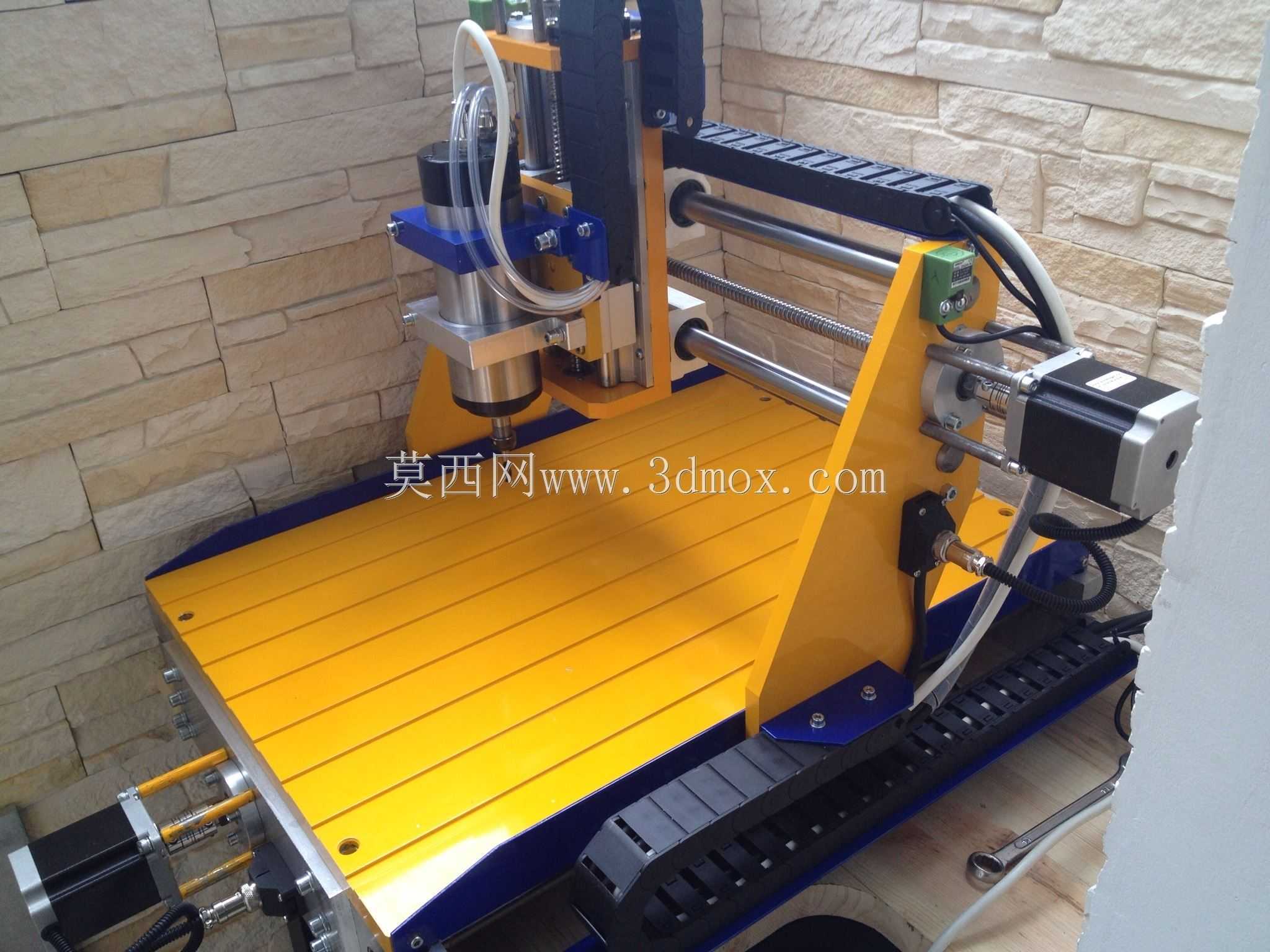

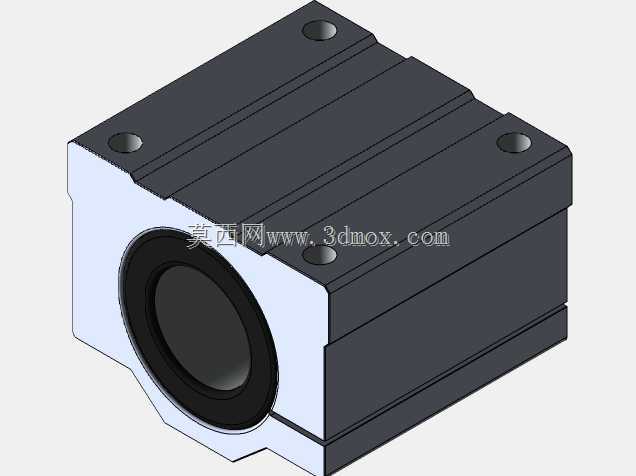

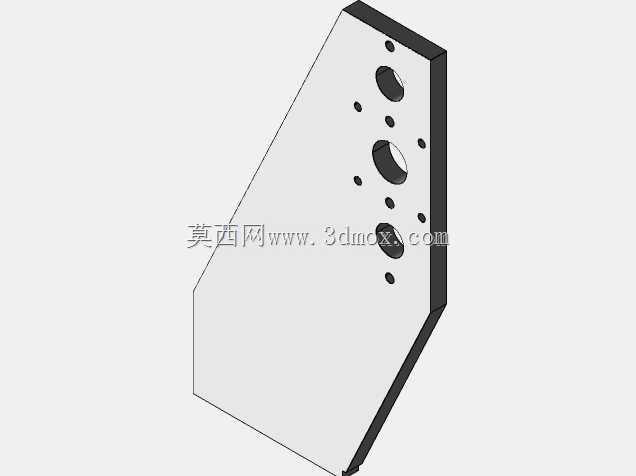

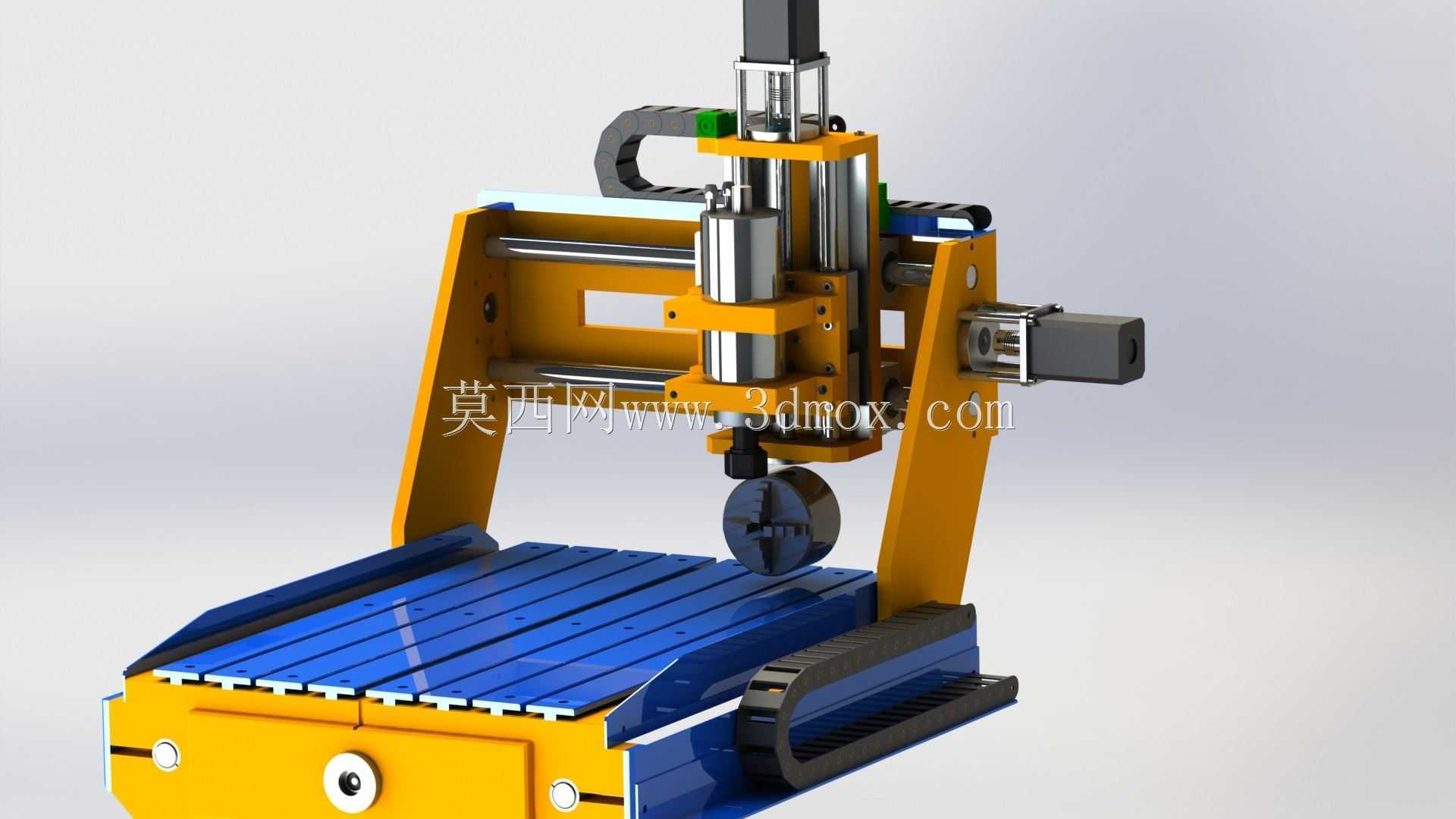

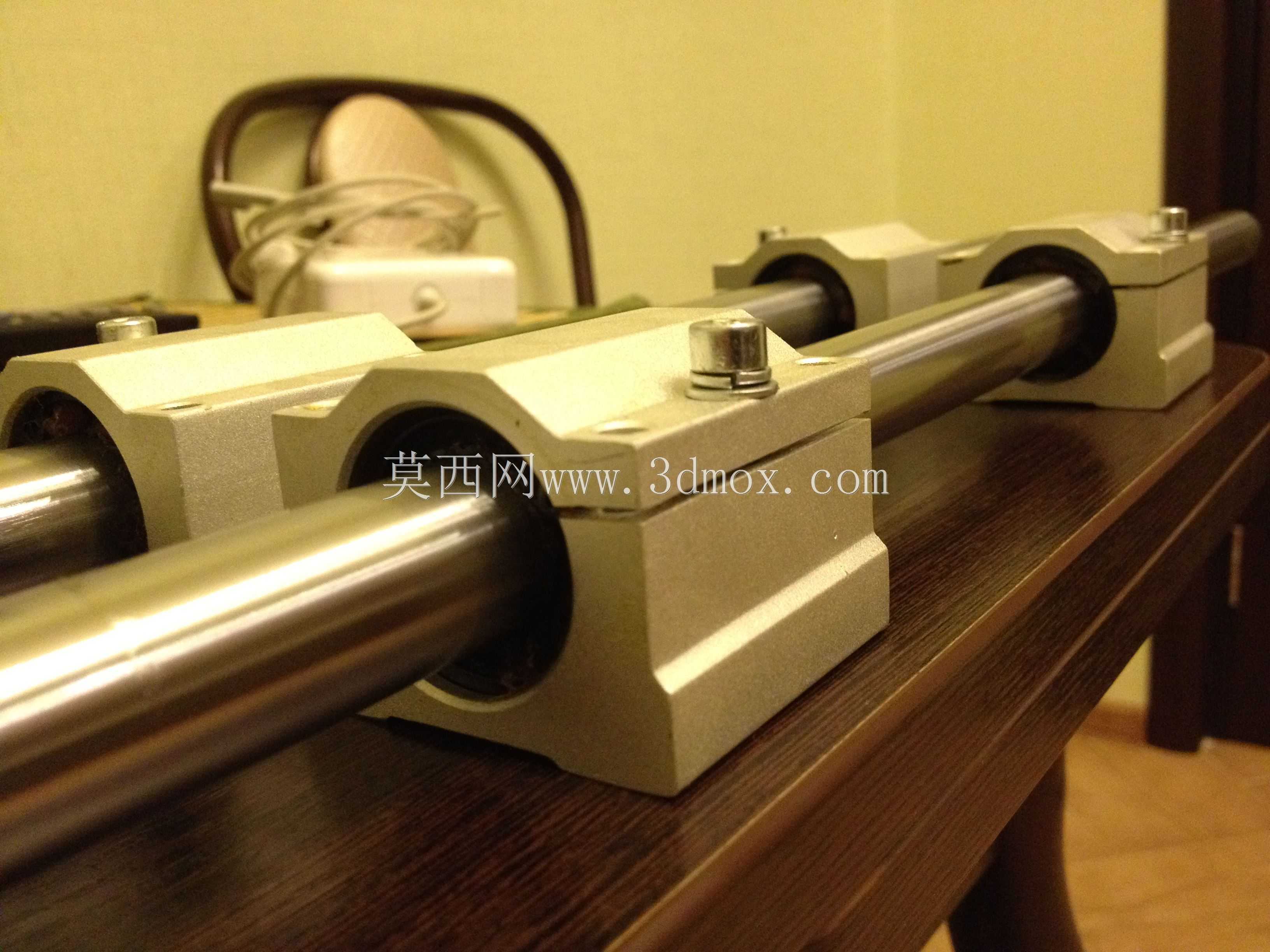

这款小型龙门式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可放置于常规工作台面使用，无需占用大面积工业生产场地，适配软金属、亚克力、木材、PCB板、工程塑料等多种材质的加工作业，能够完成平面雕刻、轮廓铣削、钻孔、简单三维曲面加工等工序，可用于制作定制化铭牌、小型工艺摆件、电路板打样、非标小零件试制等工作，填补了大型工业机床与手工加工之间的产能空白，适合小批量定制生产与单件打样使用。设备采用经典龙门移动式结构设计，加工台面固定，龙门架沿Y轴方向做前后进给运动，主轴搭载滑座沿X轴横梁做左右进给，主轴组件沿Z轴做上下进给，三轴均采用圆柱直线导轨搭配滚珠丝杠传动，兼顾运动顺滑度与传动精度，可保证加工过程中运动平稳无卡顿，有效降低加工振纹出现的概率。主轴采用高速风冷电主轴，转速覆盖常用加工区间，可根据加工材质更换对应刀具，适配不同切削线速度需求；三轴驱动采用步进电机搭配同步带传动结构，在控制成本的同时保证足够的进给扭矩，满足轻载切削的动力需求。设备底座采用加厚钣金焊接结构，内部做加强筋布局，有效提升整体刚性，降低整机共振幅度；工作台面采用带T型槽的铝合金型材拼接设计，可通过T型螺栓搭配压块快速固定不同尺寸的待加工工件，装夹灵活便捷，无需定制专用夹具即可适配多数规则形状坯料的装夹需求。设备整体外形尺寸紧凑，宽度与深度均控制在桌面设备可容纳的范围内，高度适配常规车间操作高度，安装时仅需放置于水平承重台面，做好接地防护即可接通控制系统使用，无需额外浇筑设备基础；拖链采用全封闭尼龙拖链，对运动线缆与气管做全程防护，避免加工过程中碎屑剐蹭线缆，延长线路使用寿命。两侧龙门立板采用一体化弯折成型结构，保证两侧安装基准的平行度，降低装配调试难度，X轴横梁采用加厚铝型材加工，兼顾轻量化与结构刚性，减少横梁长时间使用后的形变下垂量。Z轴滑座采用抱箍式结构固定电主轴，可根据加工需求快速调整主轴伸出长度，适配不同长度刀具的装夹使用，主轴侧面预留辅助安装位，可加装冷却喷嘴、对刀仪等辅助配件，拓展设备使用功能。设备的运动行程设计兼顾加工范围与设备体积，可满足多数小型工件的加工尺寸需求，不会因行程过大造成设备体积冗余，也不会因行程过小限制加工适用范围，整体设计在实用性、成本、占地面积三者之间做了平衡，适合非大规模量产的加工场景使用。
