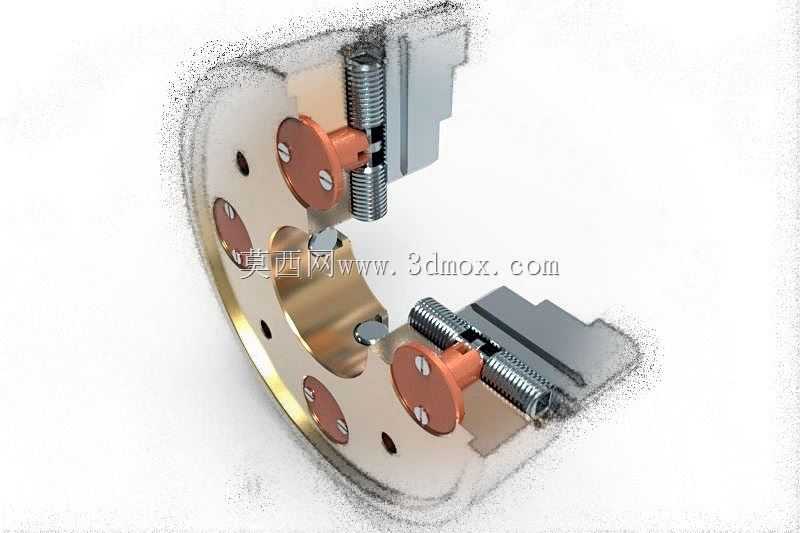

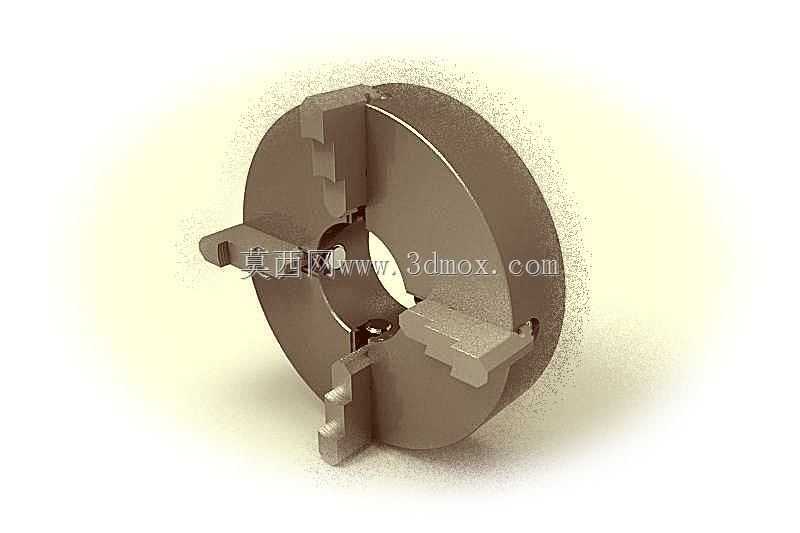

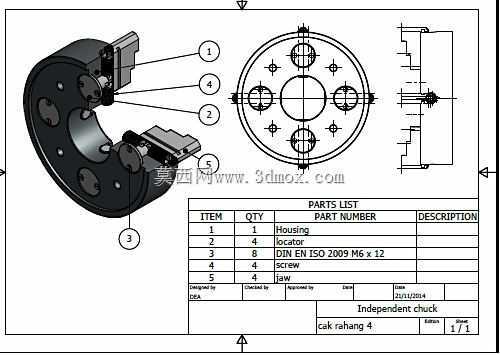

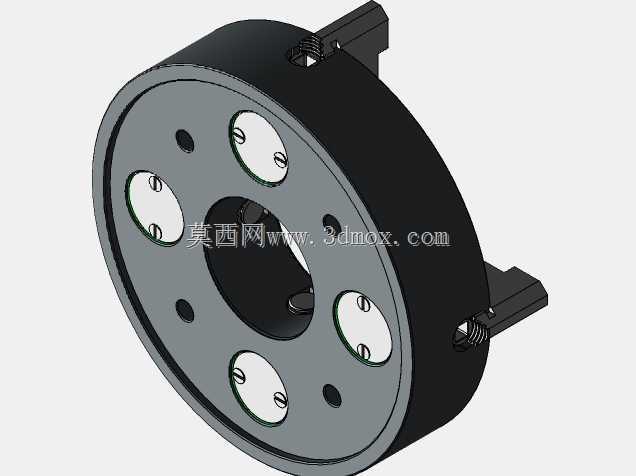

四爪自定心卡盘内部结构剖视展示

这款四爪卡盘是金属切削加工领域常用的机床装夹配件，主要适配普通车床、数控车床、外圆磨床等回转加工设备，也可搭配分度头、回转工作台使用，完成异形工件、偏心工件、不规则轮廓坯料的装夹固定作业，在单件小批量加工、修配作业、异形零件试制场景中应用十分广泛。不同于三爪自定心卡盘的同步驱动逻辑，这款四爪卡盘的四个卡爪可实现独立调节，既可以通过盘体内部的螺旋副结构实现同步进给完成规则圆形、方形工件的快速定心装夹，也可以单独调整单个卡爪的伸出量，装夹三爪卡盘无法夹持的偏心件、不规则轮廓件、非对称截面坯料，装夹适配范围覆盖圆形、方形、矩形、偏心轮廓等多种截面形态的工件，单爪独立锁紧的结构也能提供更可靠的夹紧力，避免重切削工况下工件移位打滑。从剖视结构可以看出，这款卡盘的设计围绕装夹稳定性与调节便捷性展开，盘体采用高强度合金结构钢打造，内部的传动丝杠与卡爪啮合齿面经过淬硬处理，耐磨性能优异，长期反复调节也不会出现齿面磨损导致的间隙过大、定心精度下降问题；每个卡爪的内侧都设计有防滑咬合齿纹，与工件接触时能增大静摩擦力，夹持毛坯面时也能保证足够的锁紧力，卡爪与盘体的配合导轨采用梯形截面设计，承载能力强，能承受较大的切削扭矩与径向切削力，重切削工况下也不会出现卡爪偏移、窜动问题。在安装边界上，这款卡盘的背部采用标准短锥连接接口，可直接适配多数常规规格车床的主轴端连接尺寸，盘体的外圆轮廓、安装孔位都遵循通用机床附件的安装规范，不需要额外制作过渡连接法兰即可完成换装；卡爪的行程覆盖常规中小型加工件的装夹尺寸范围，既可以夹持小直径的轴类零件，也可以通过反装卡爪实现大直径盘类零件的外撑装夹，盘体的厚度尺寸经过优化，不会过多占用机床的轴向加工行程，保证设备的有效加工长度不受过多影响。日常使用中，这款卡盘的维护也十分便捷，定期清理卡爪导轨缝隙内的切屑、加注润滑脂即可保证调节顺畅，长期使用后如果出现卡爪磨损，也可以单独更换同规格卡爪，不需要整体更换盘体，能有效降低生产现场的配件维护成本。
