机动漂移三轮车

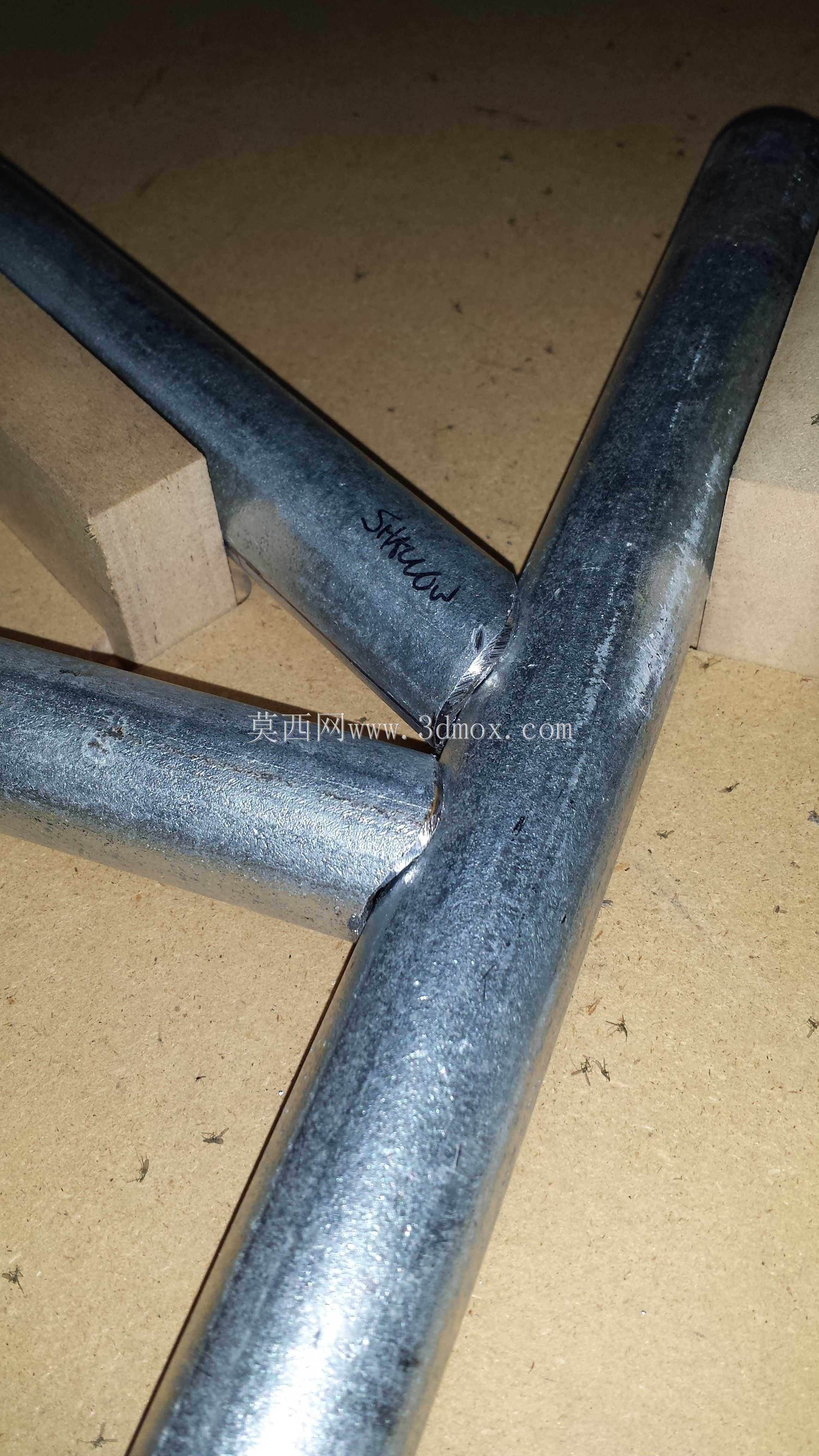

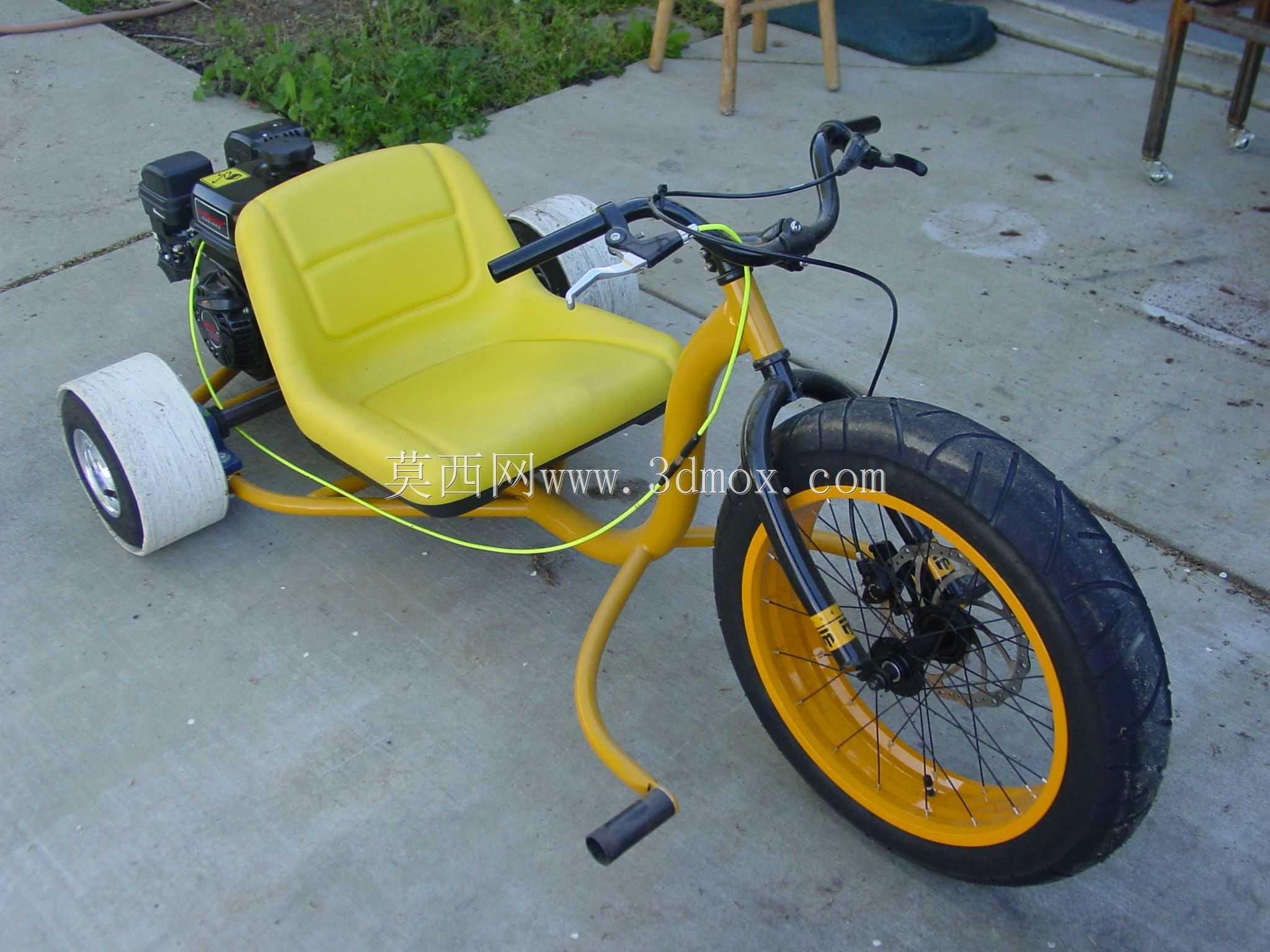

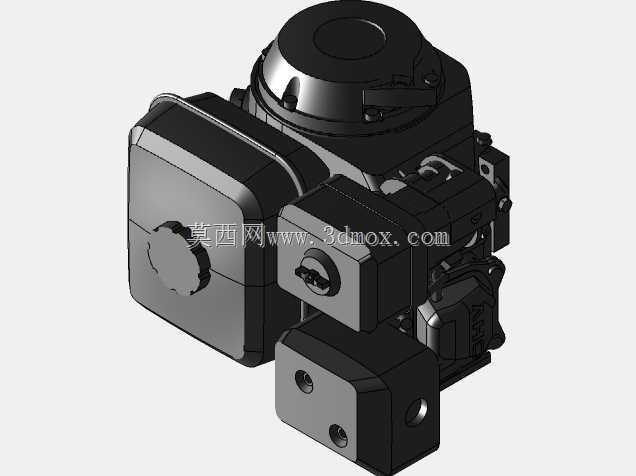

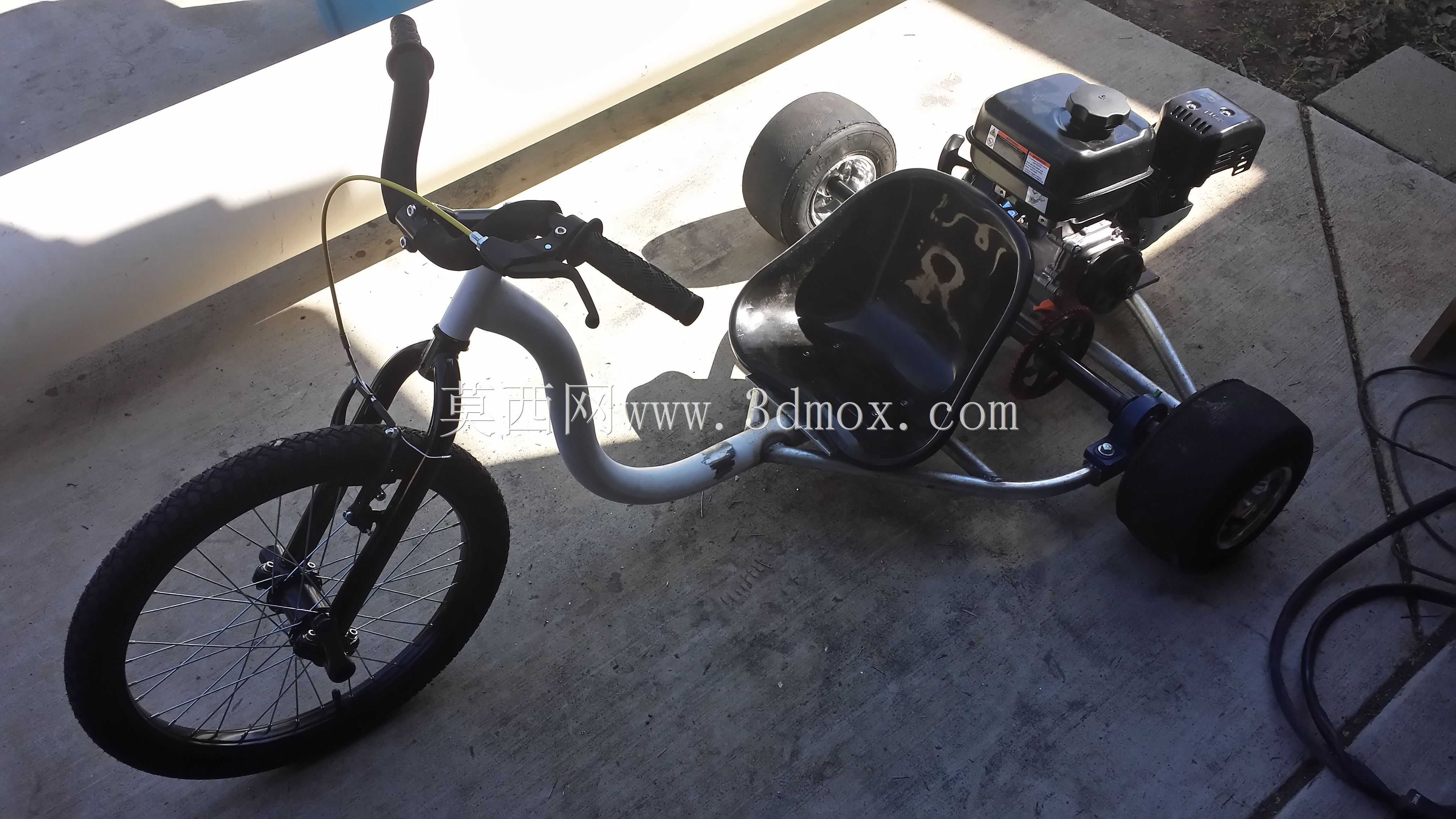

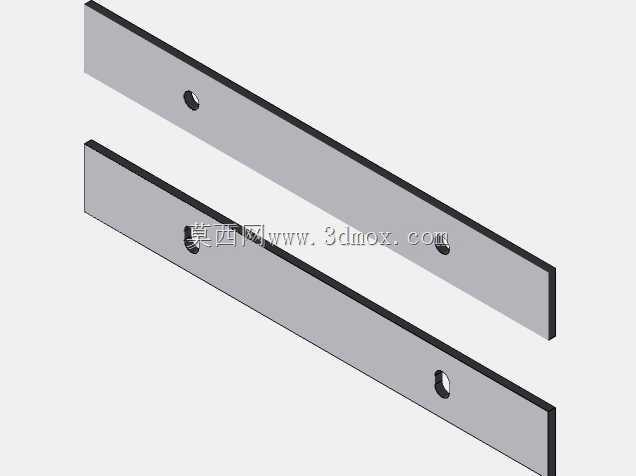

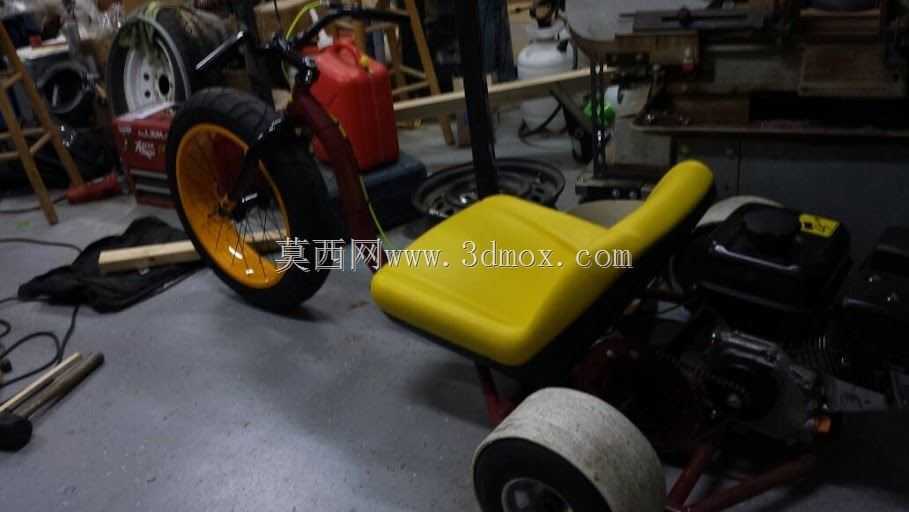

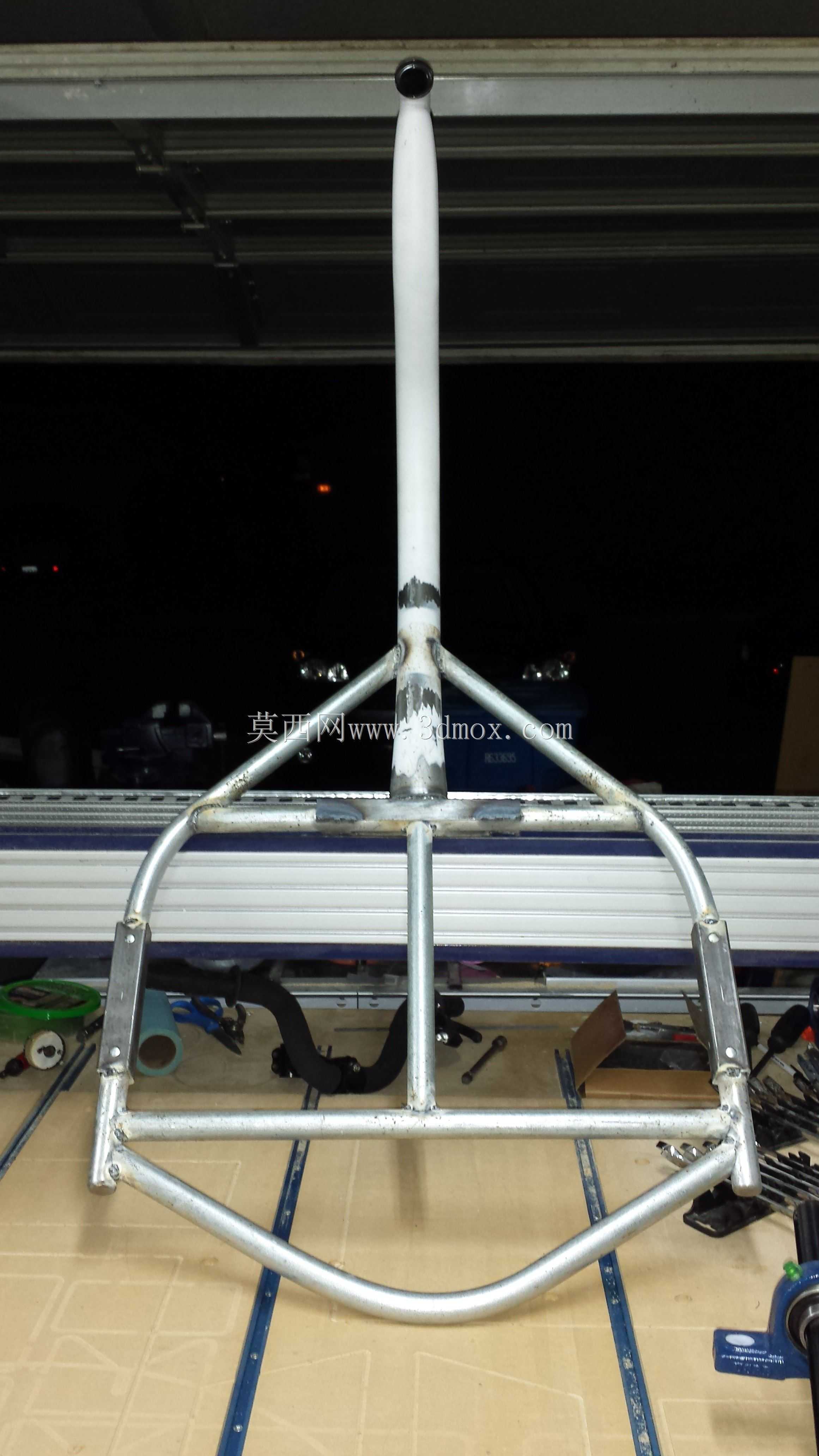

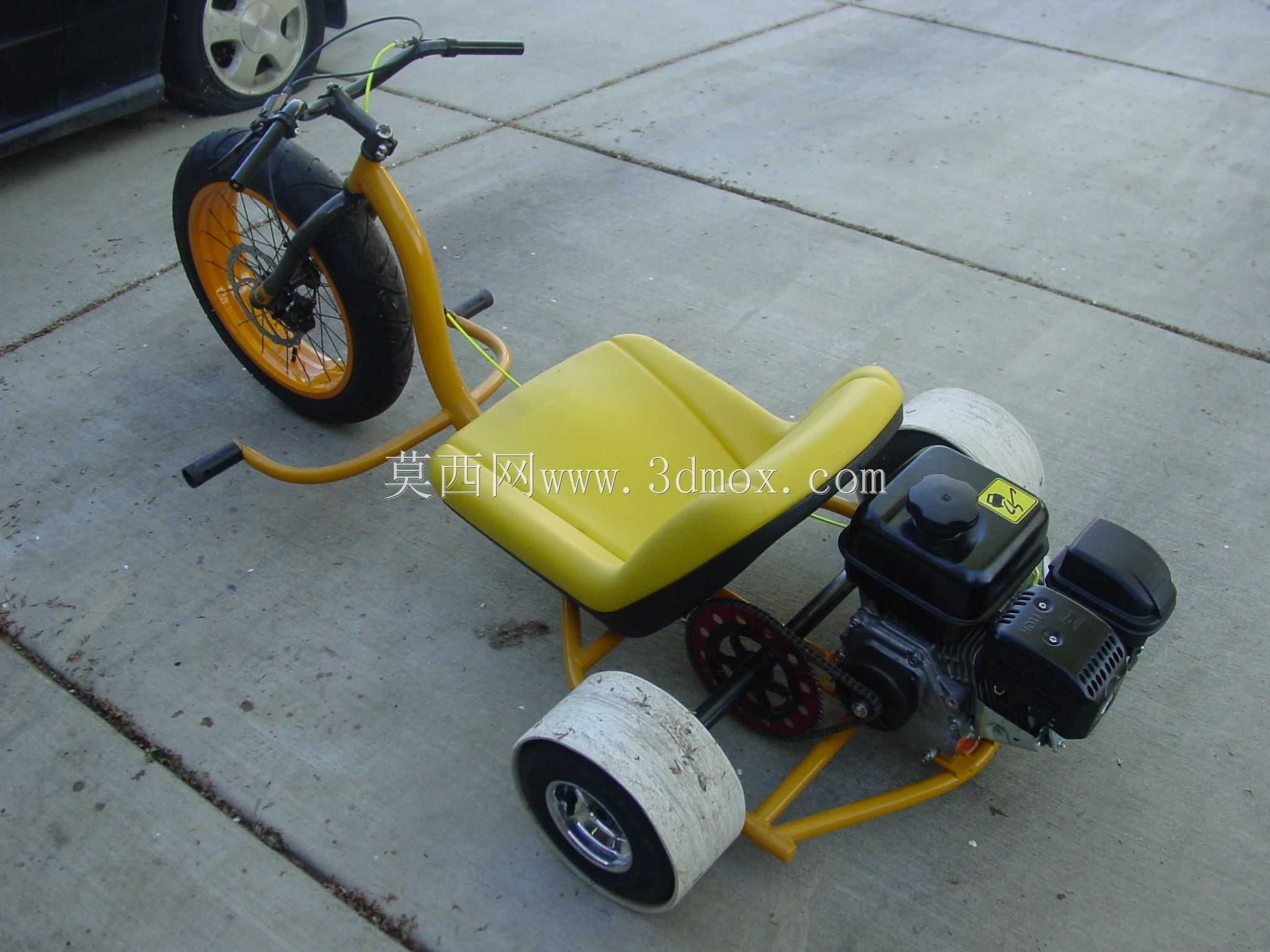

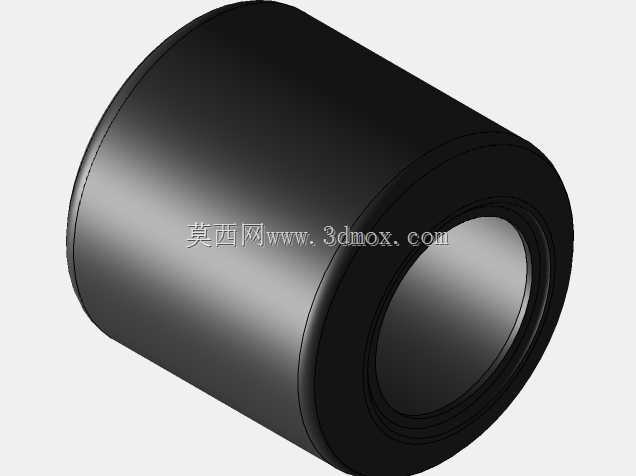

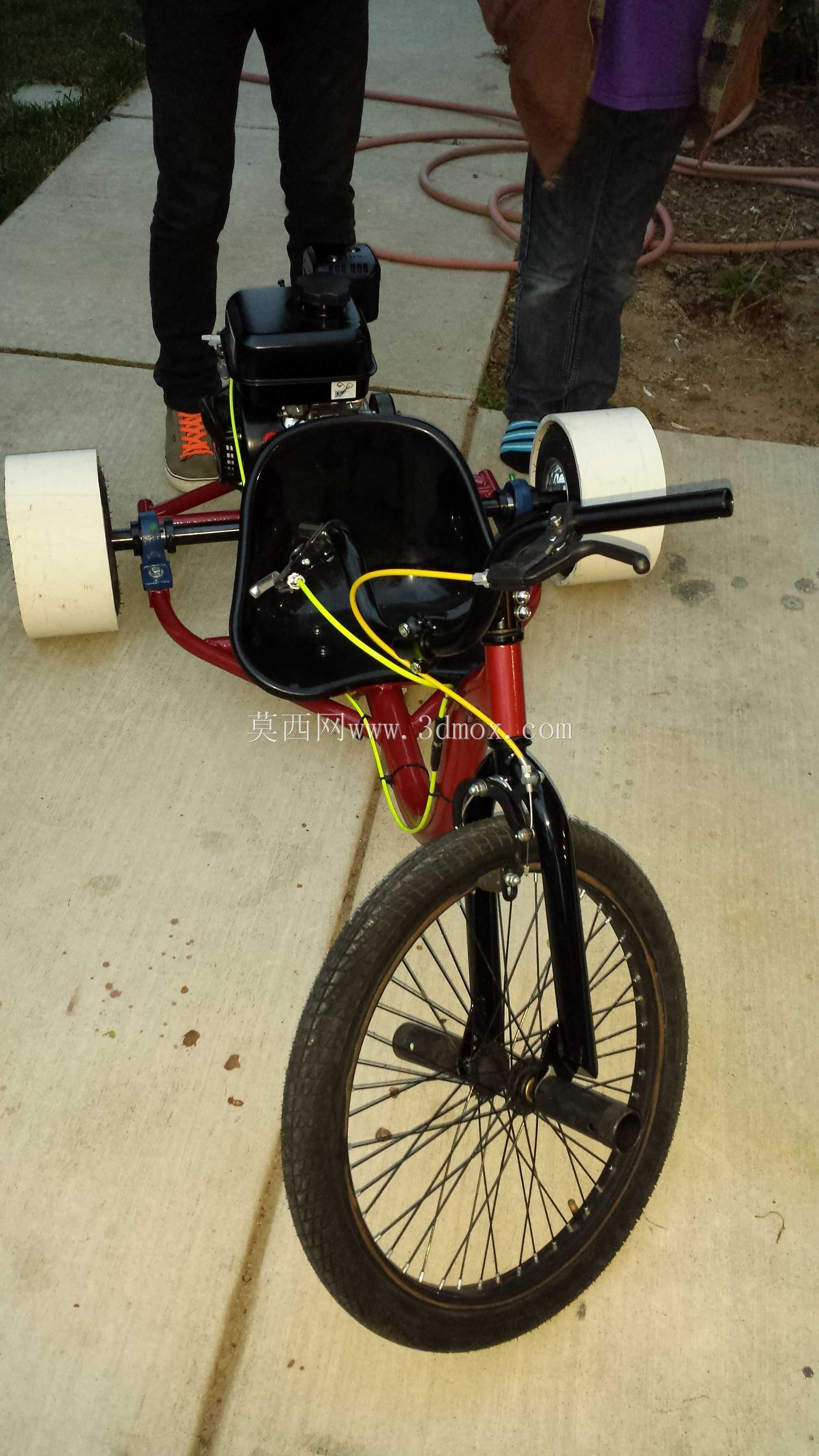

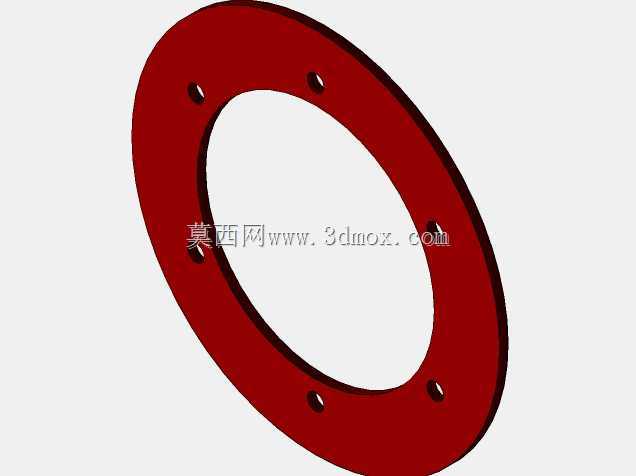

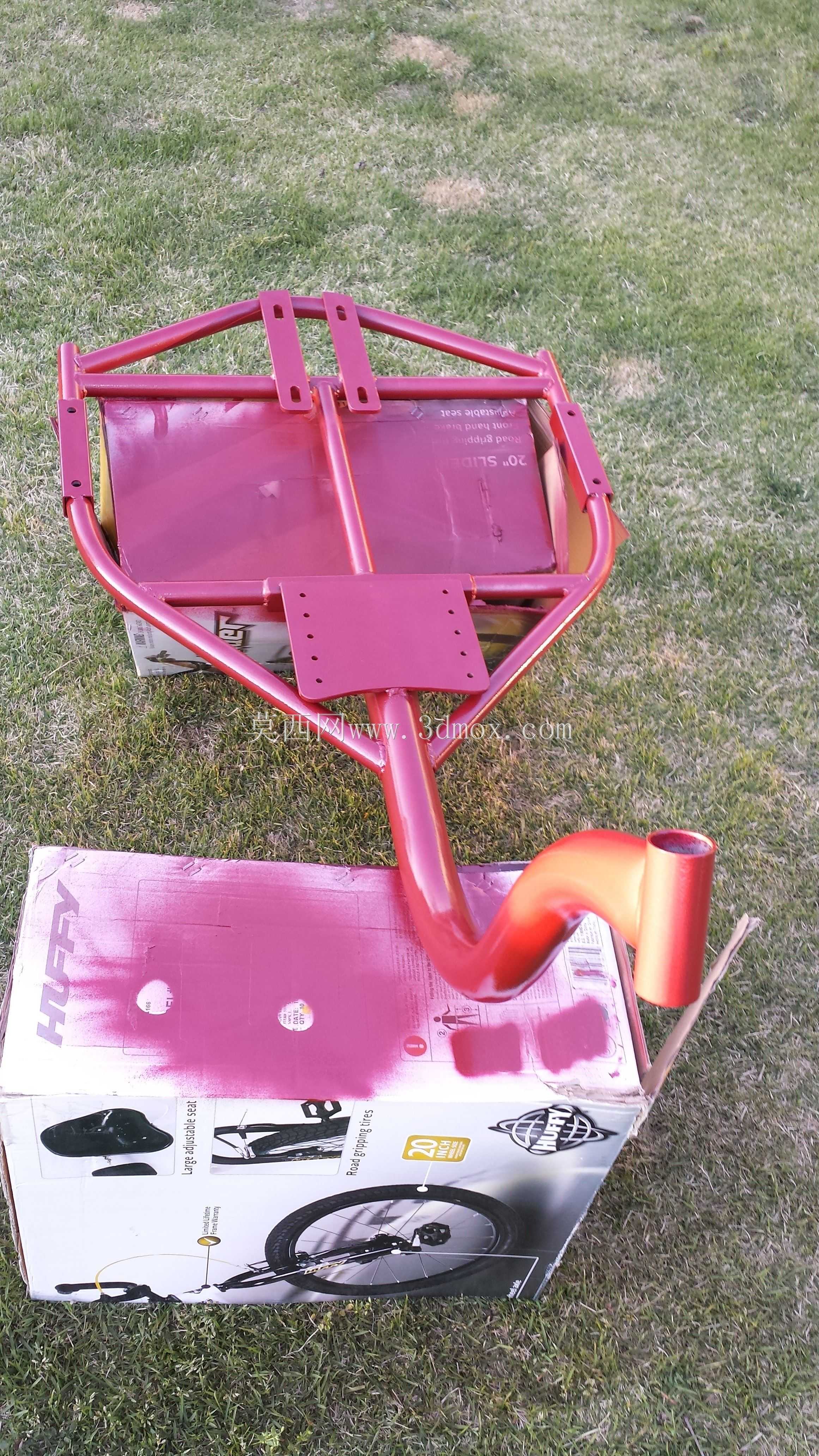

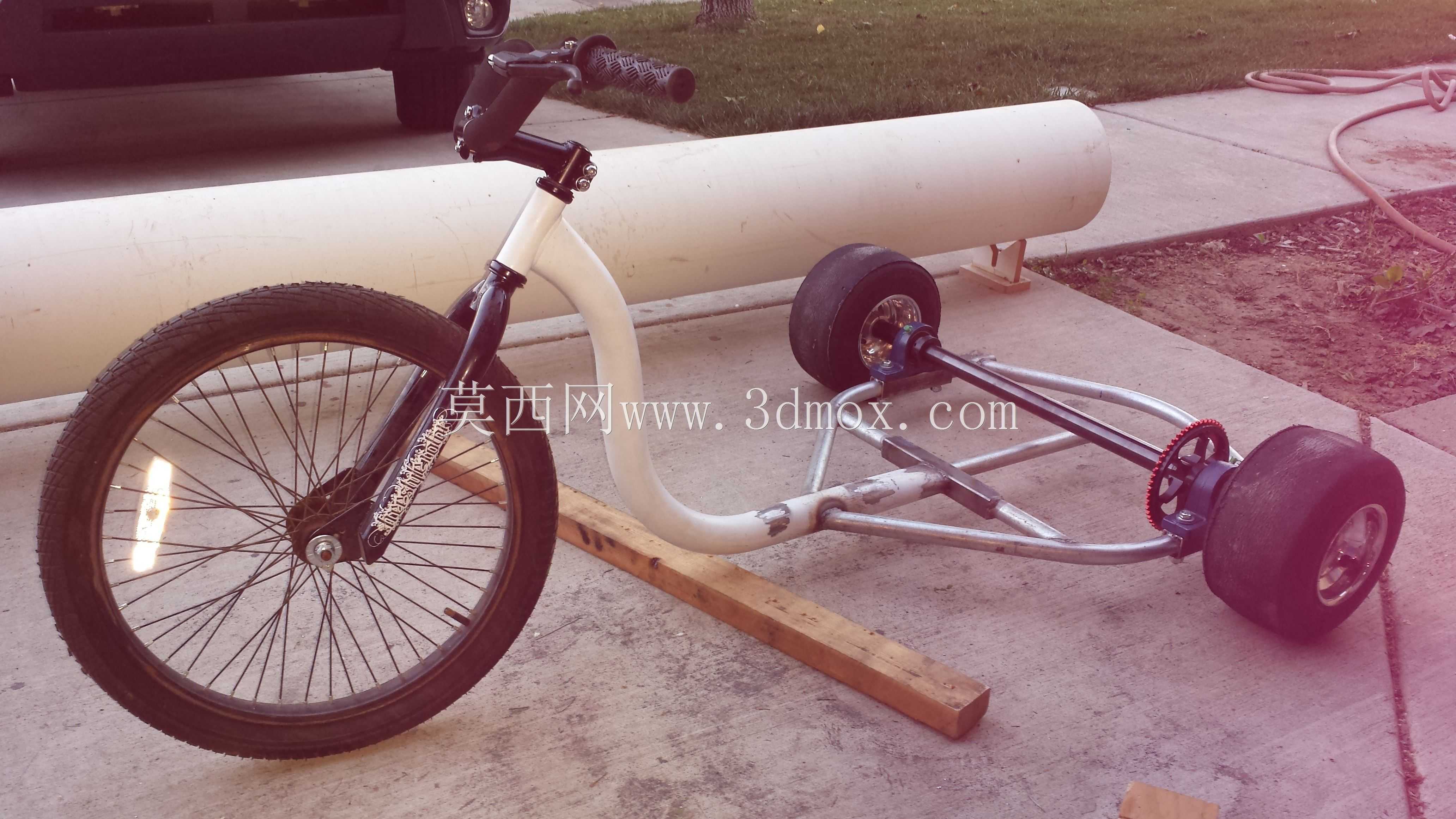

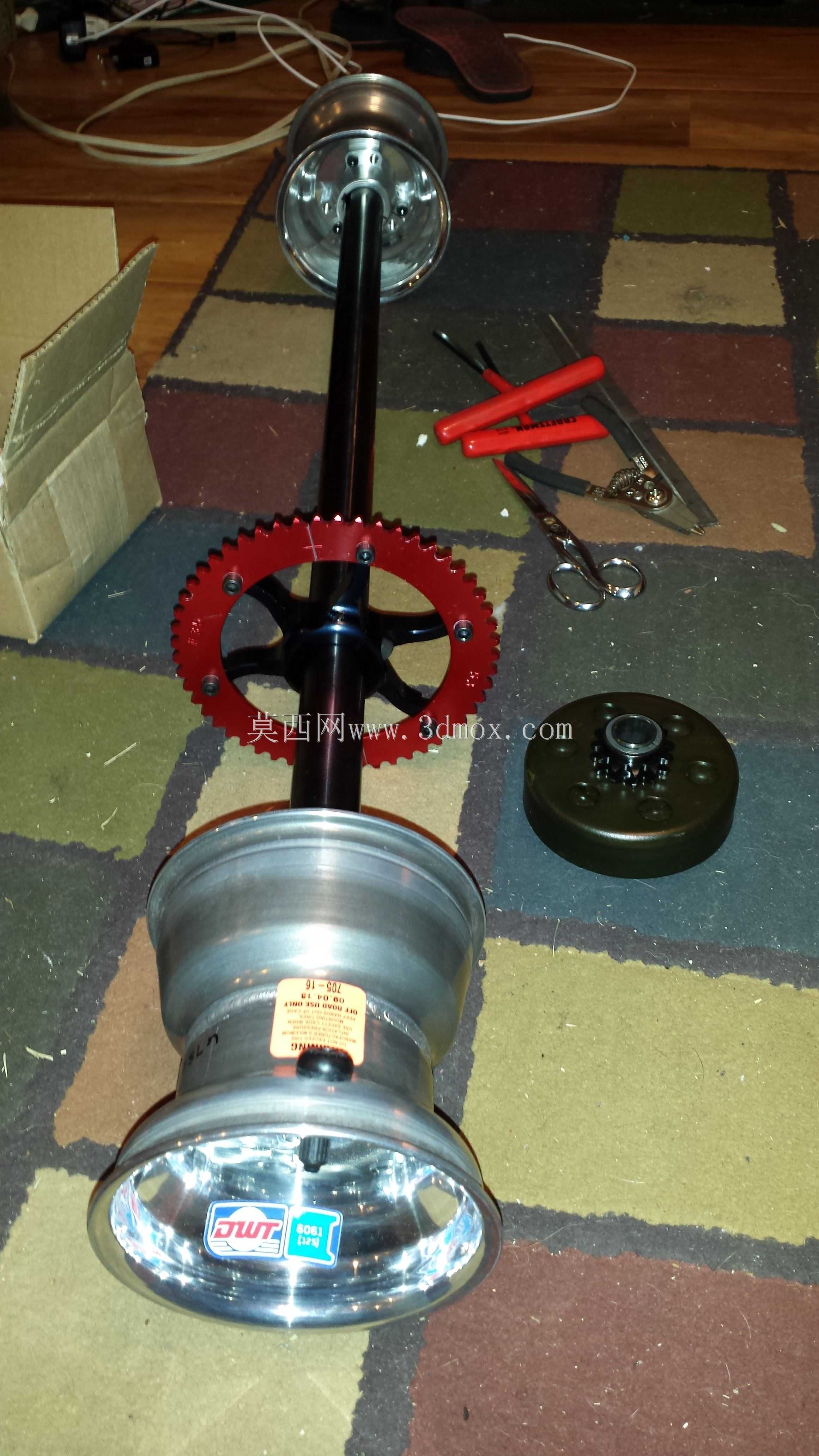

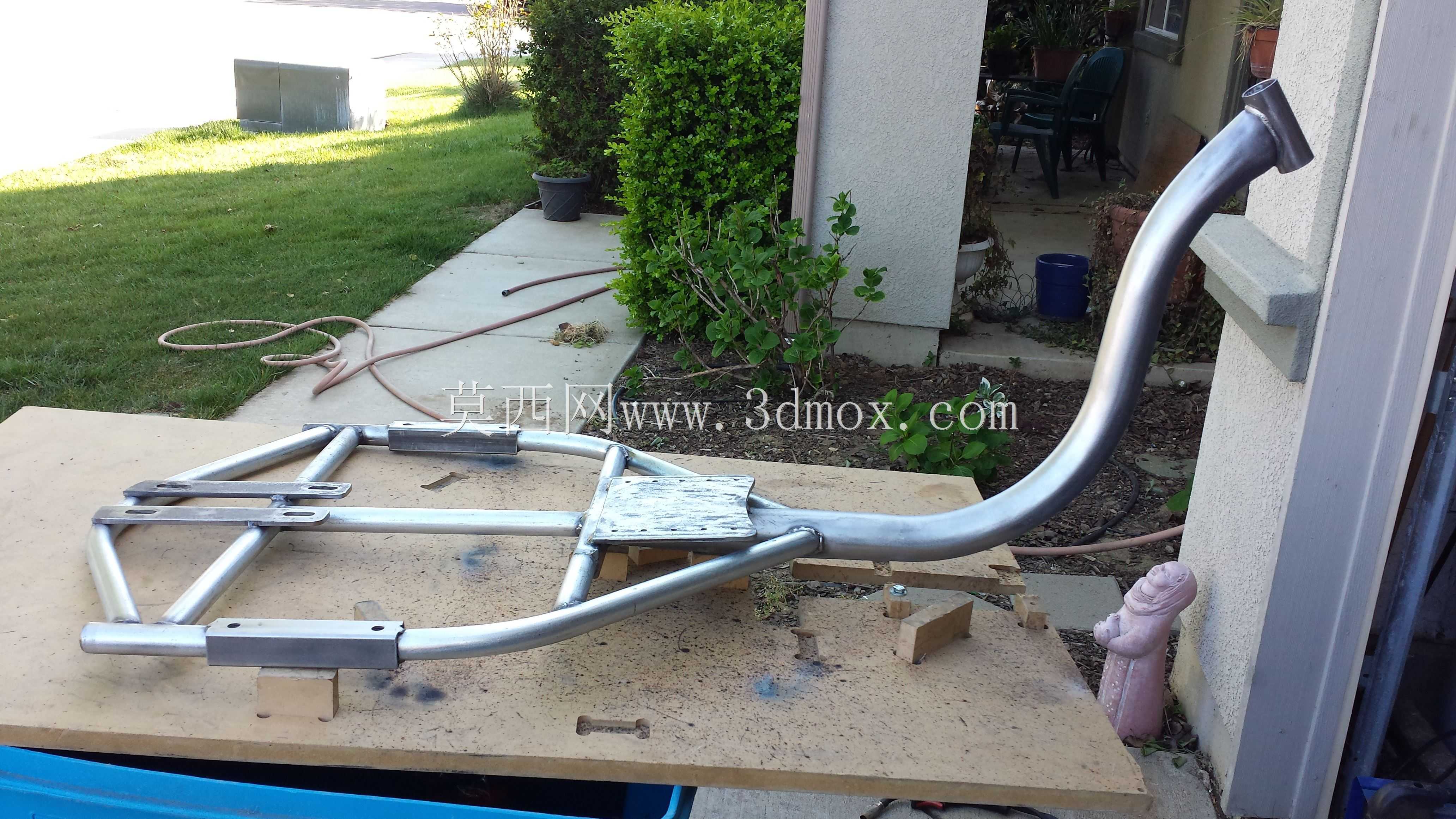

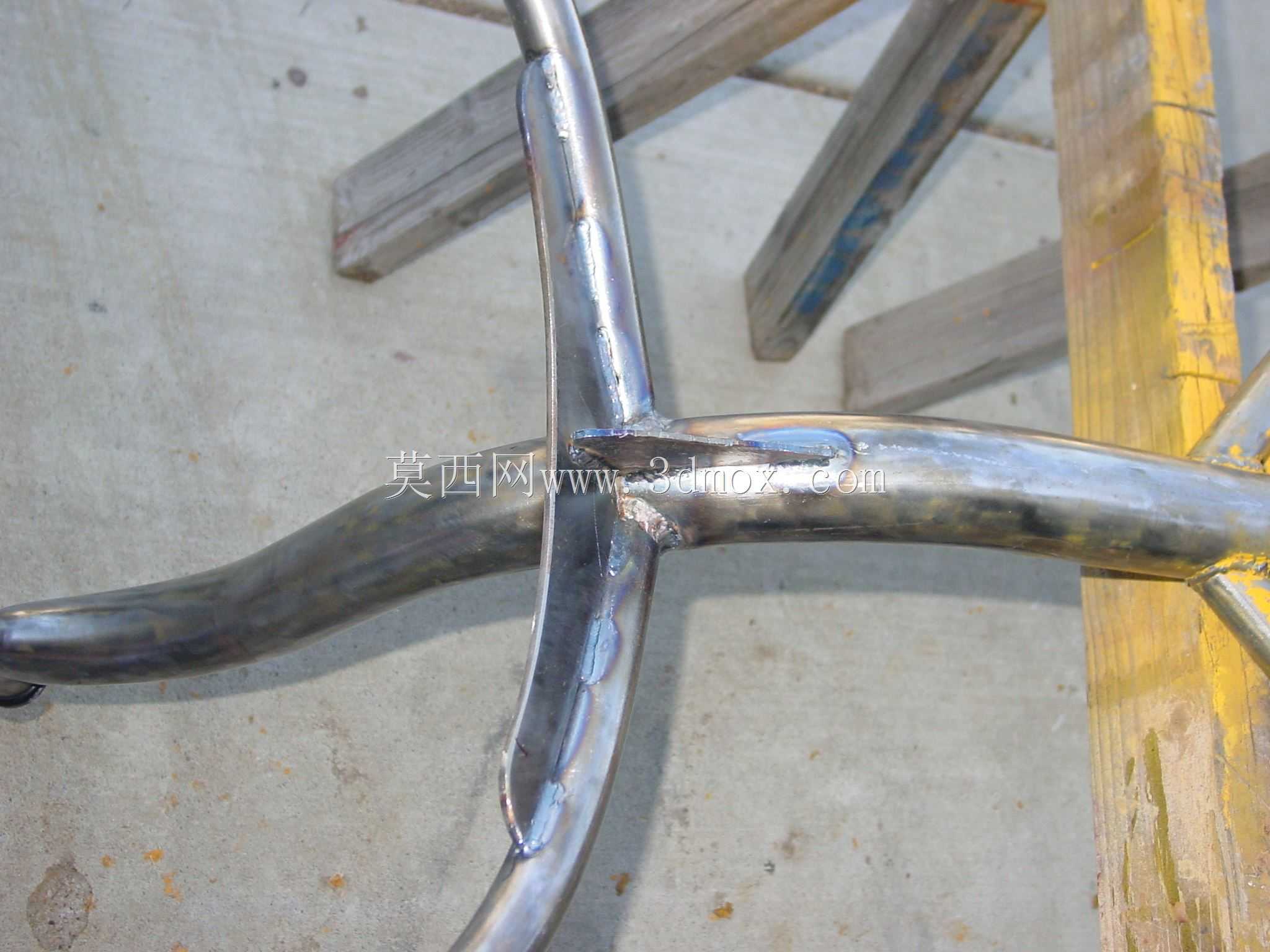

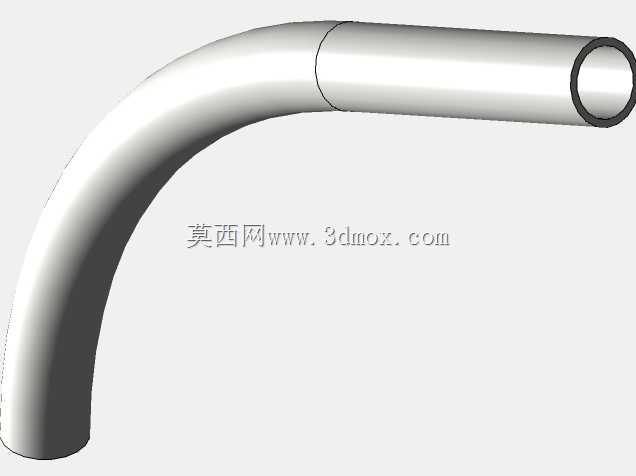

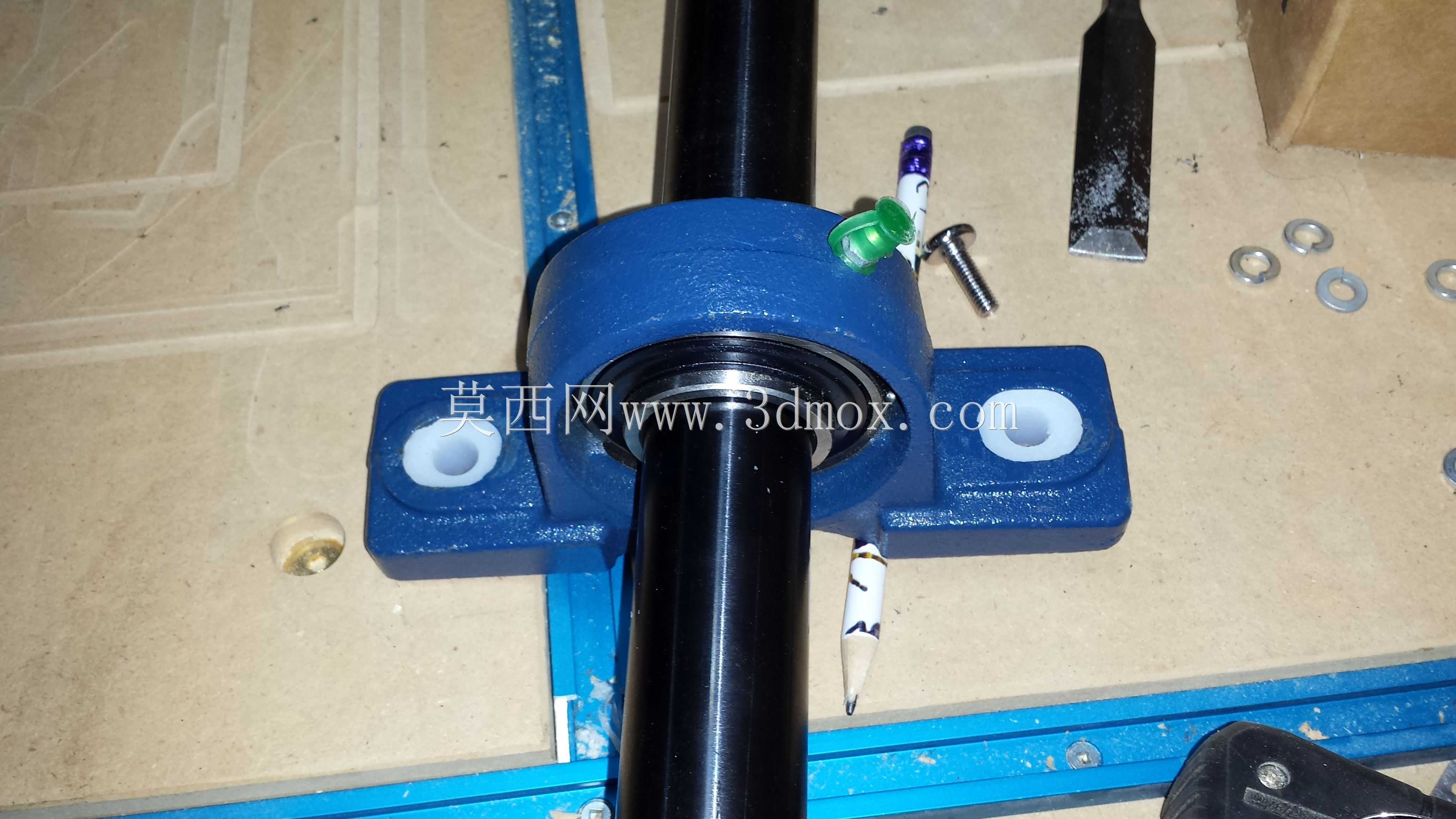

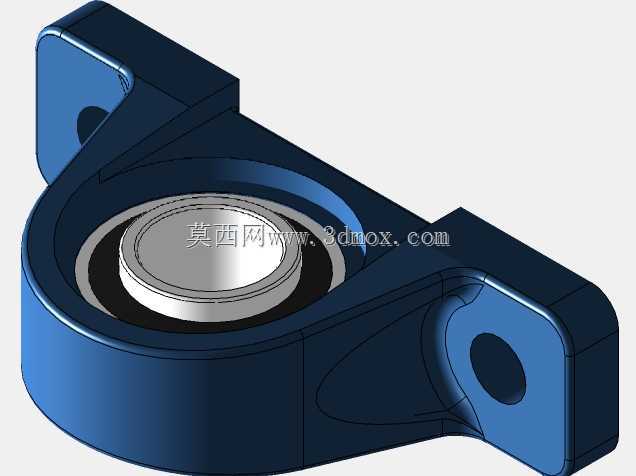

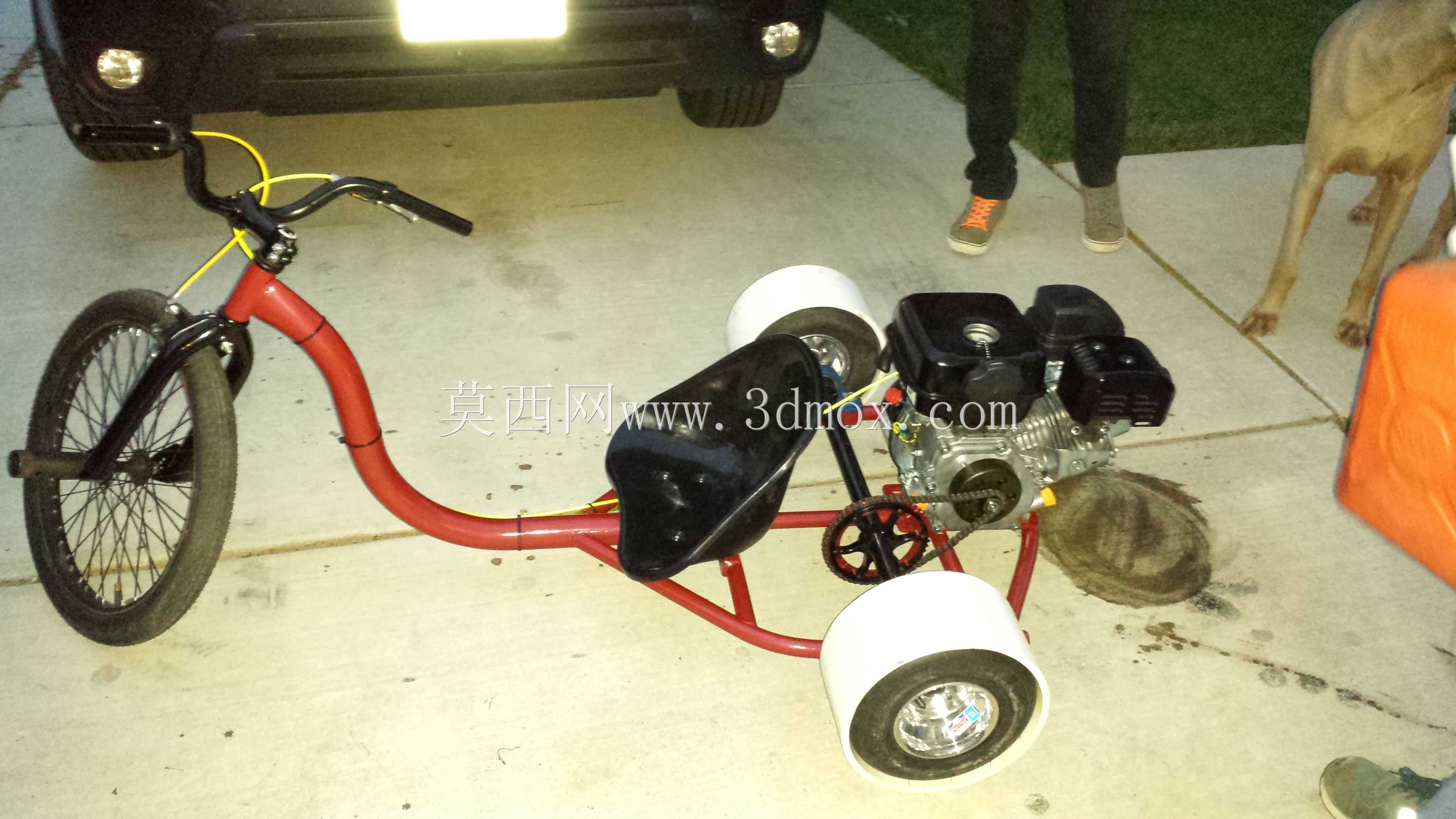

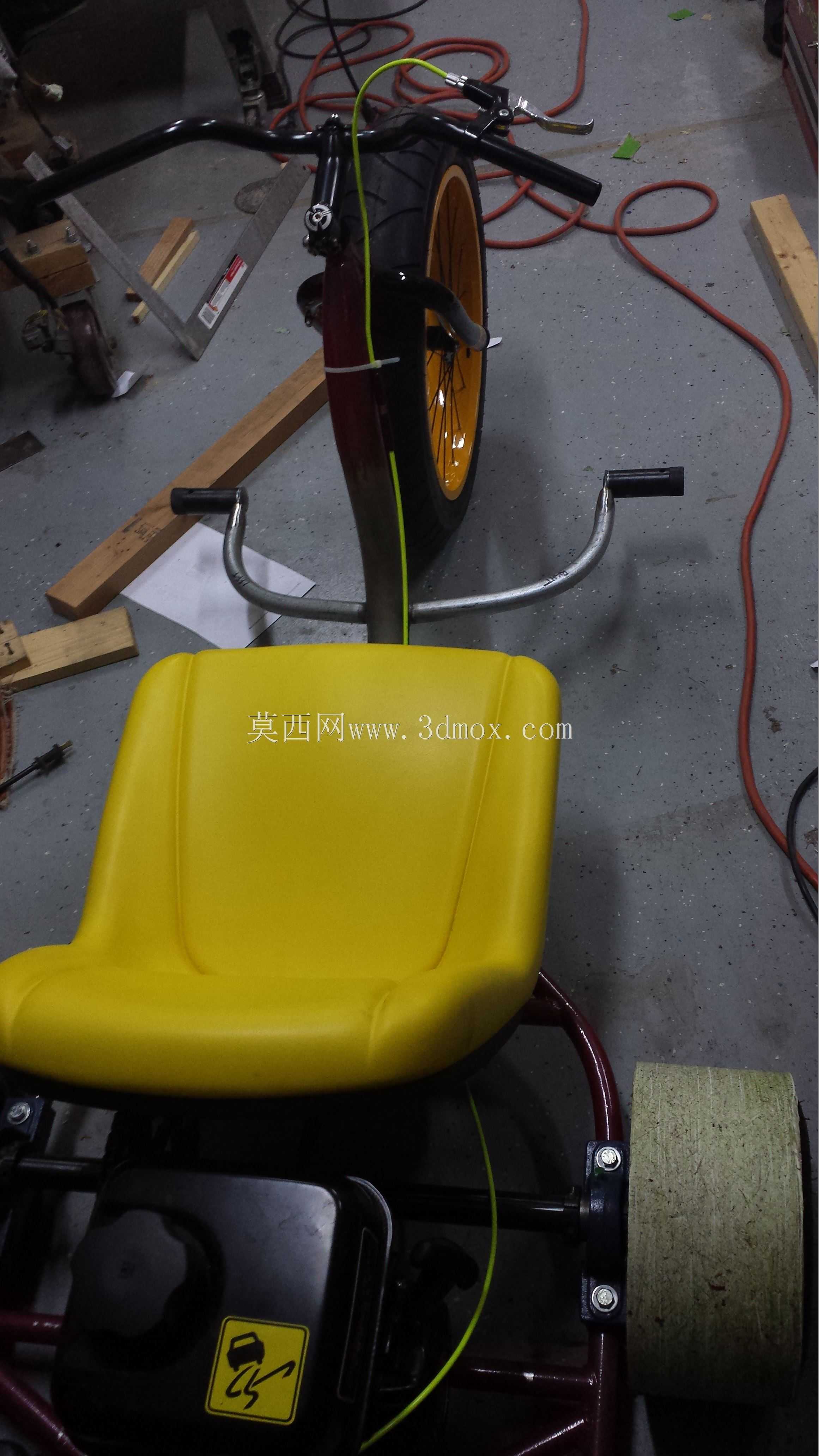

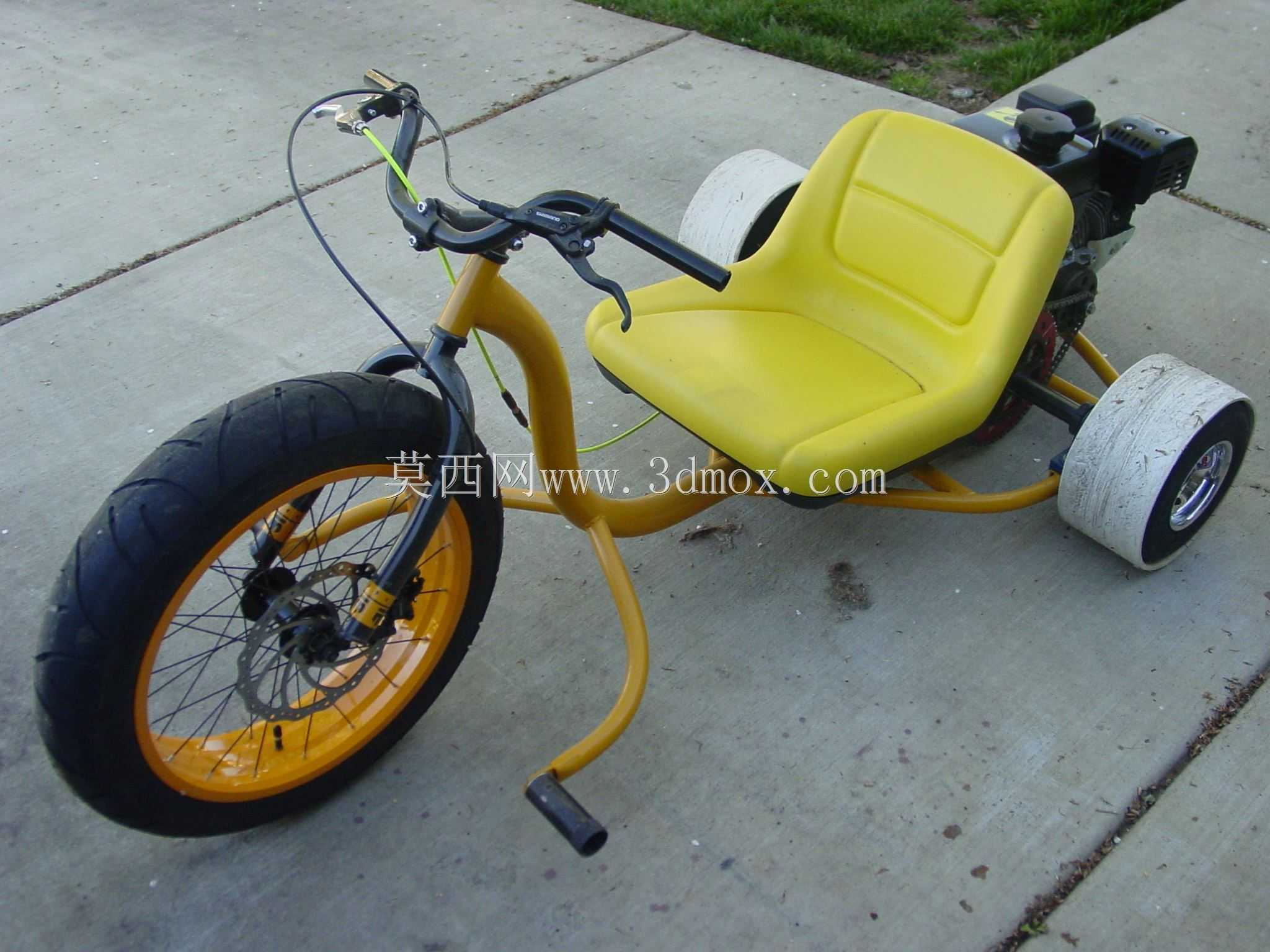

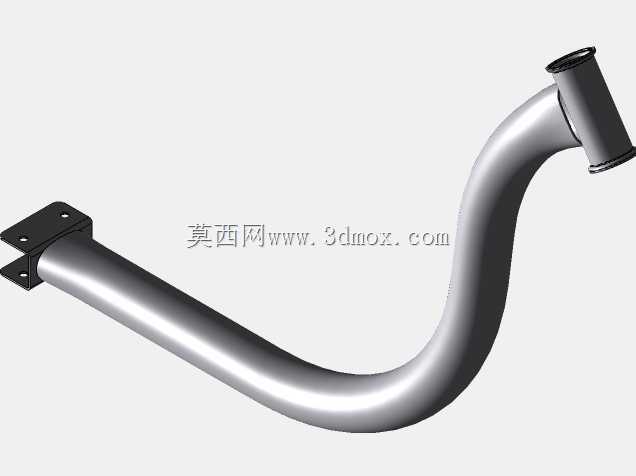

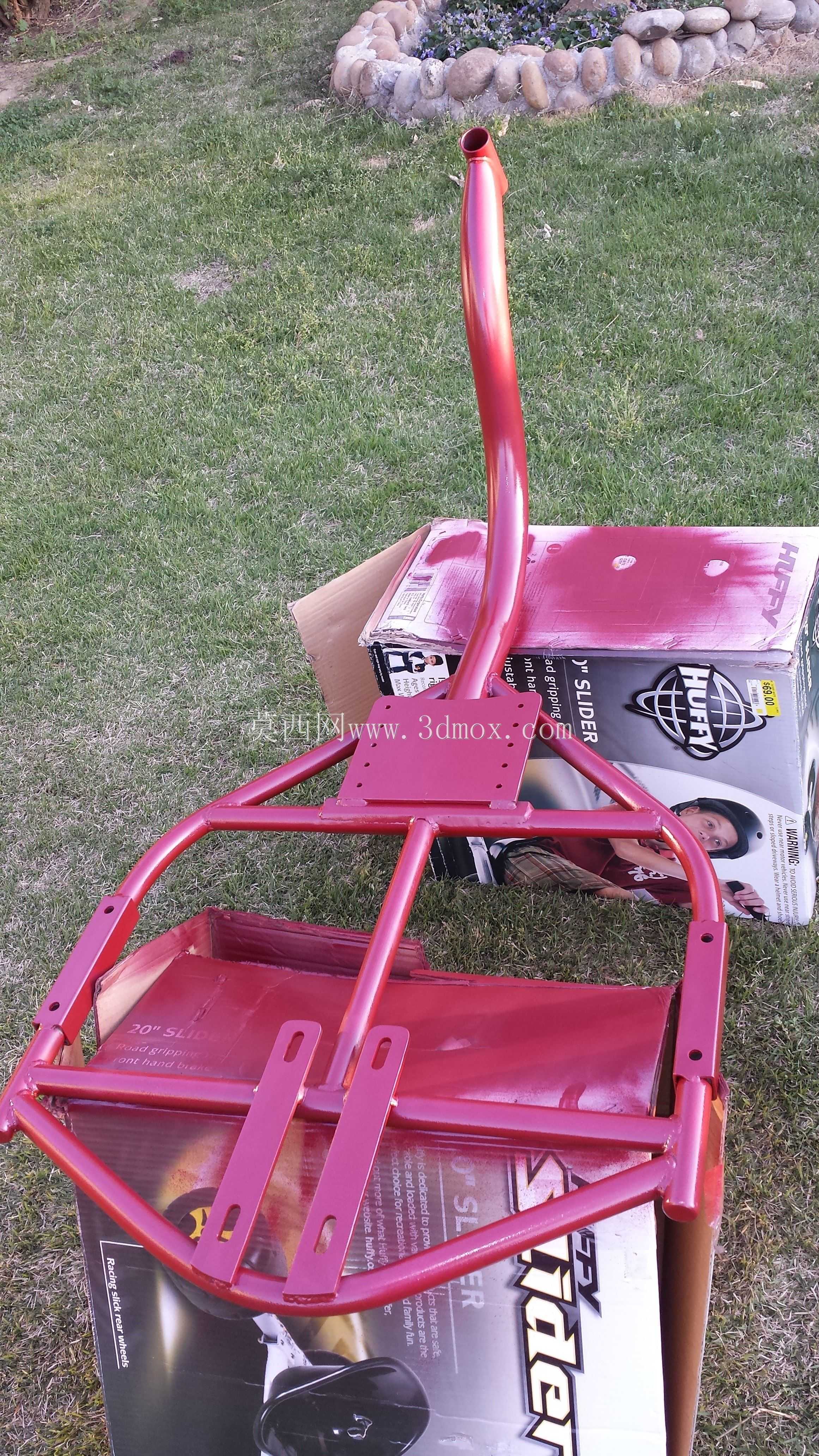

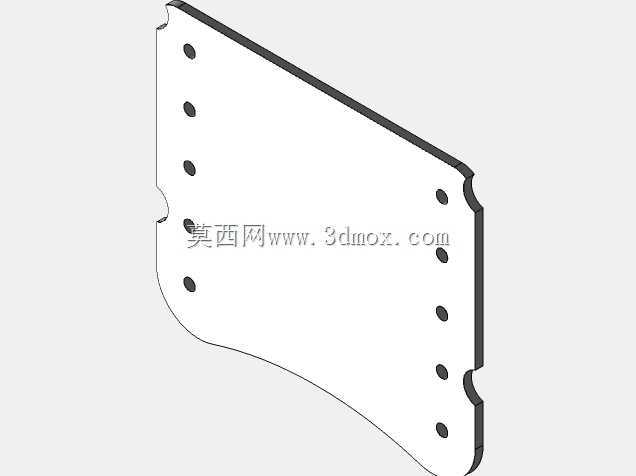

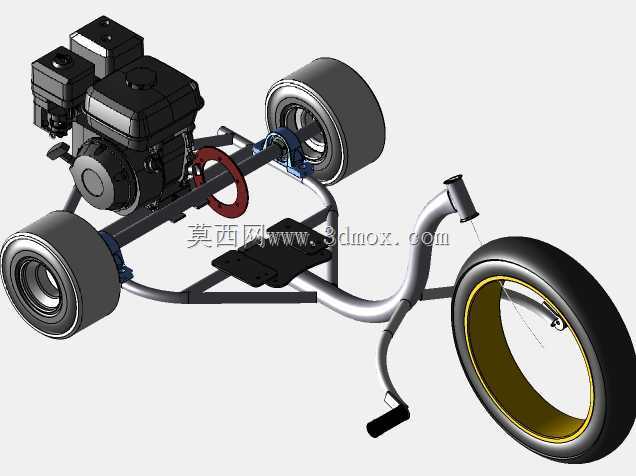

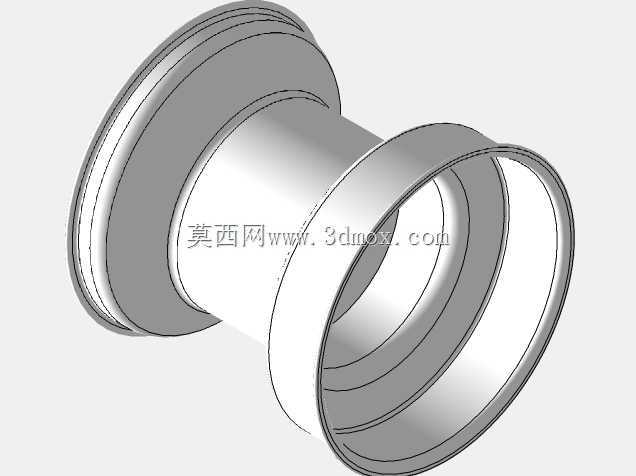

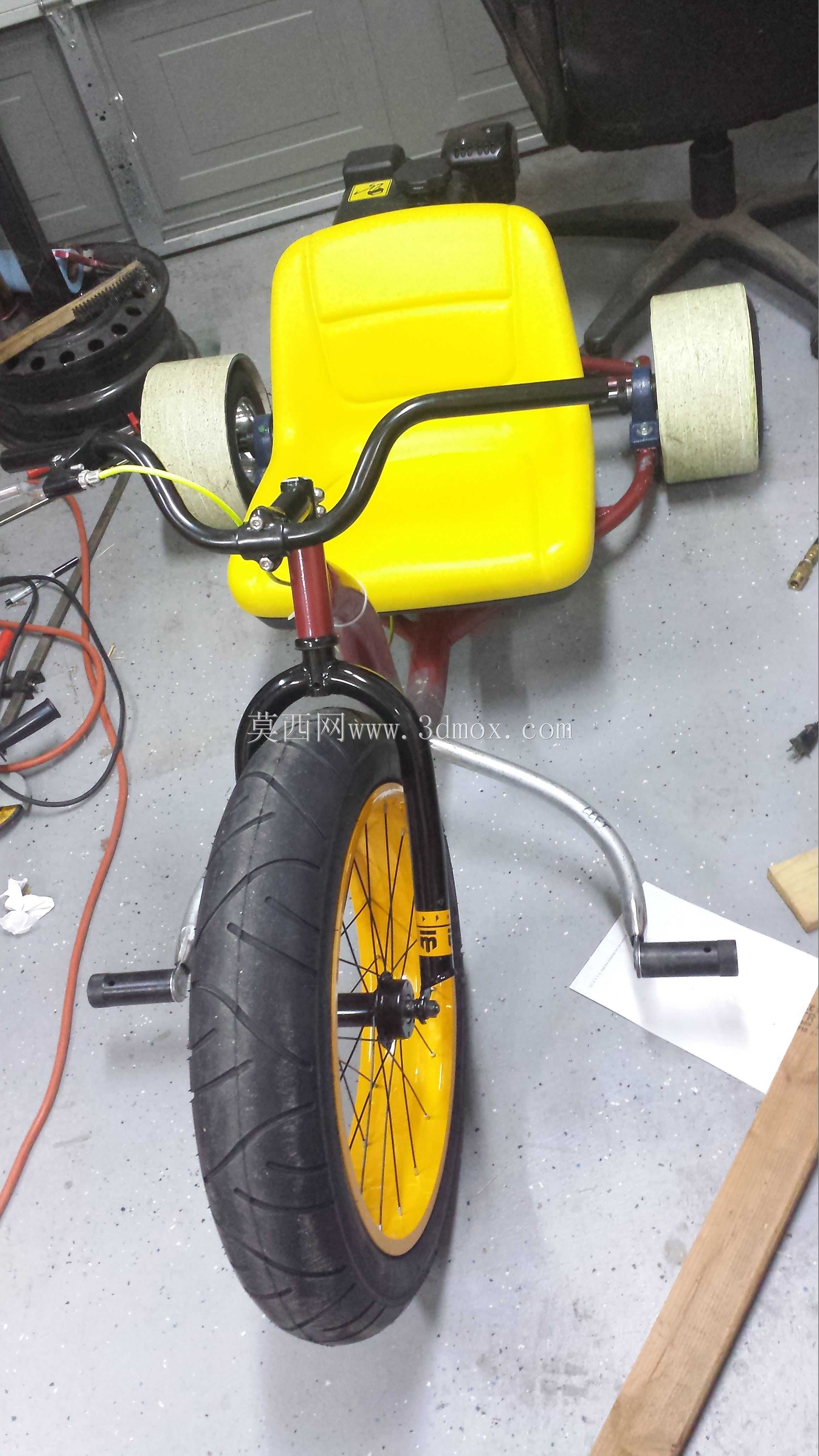

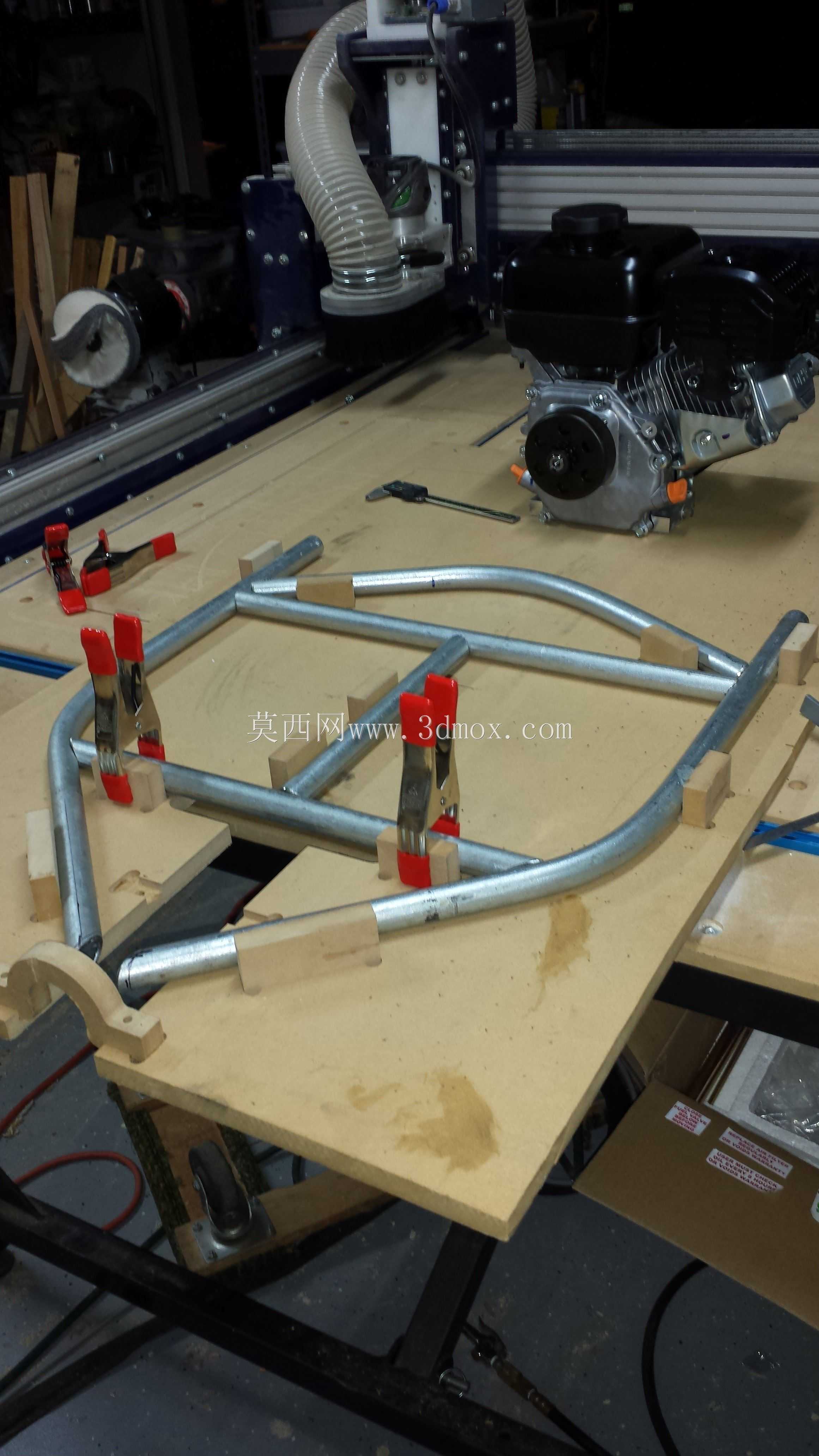

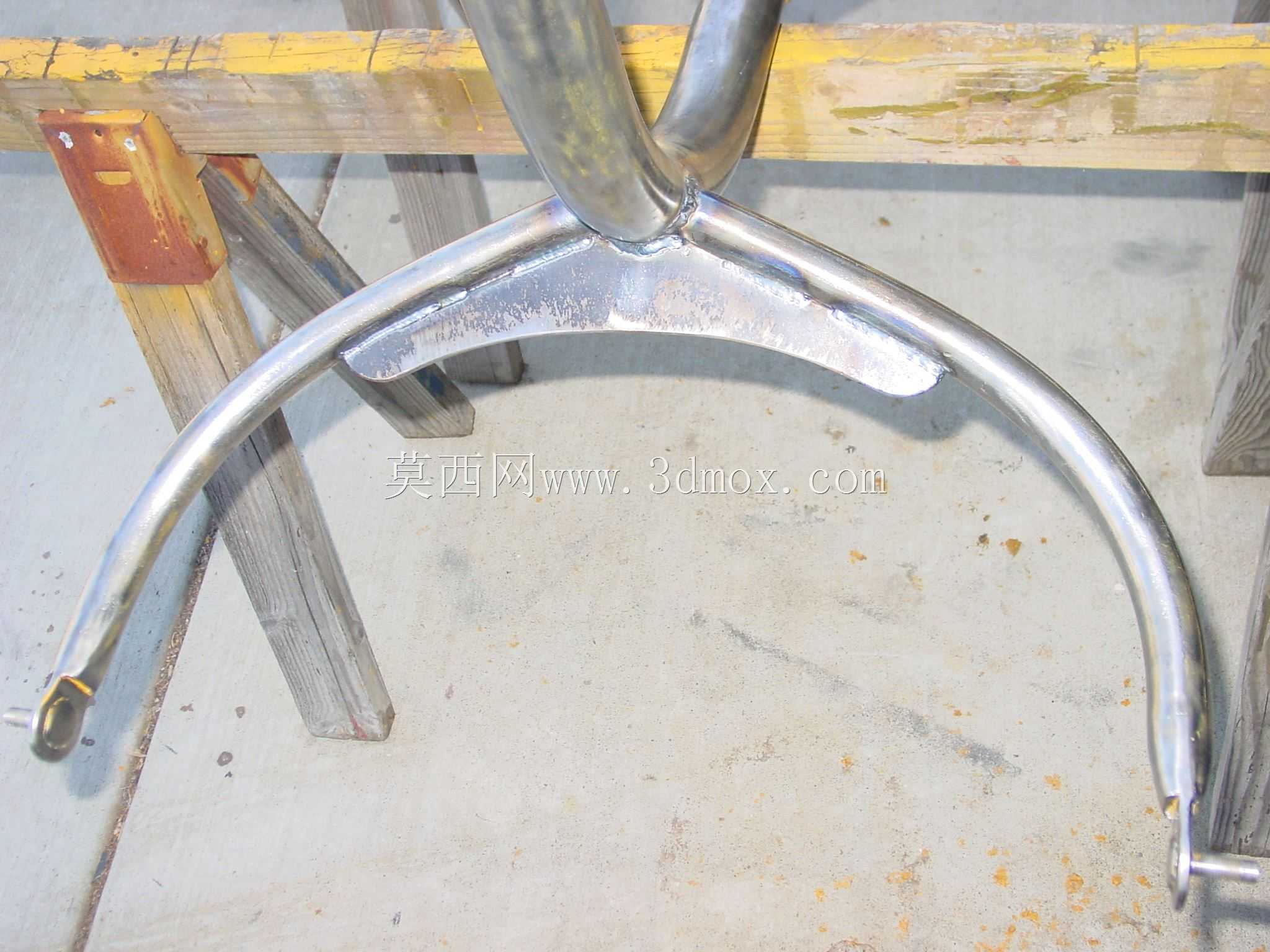

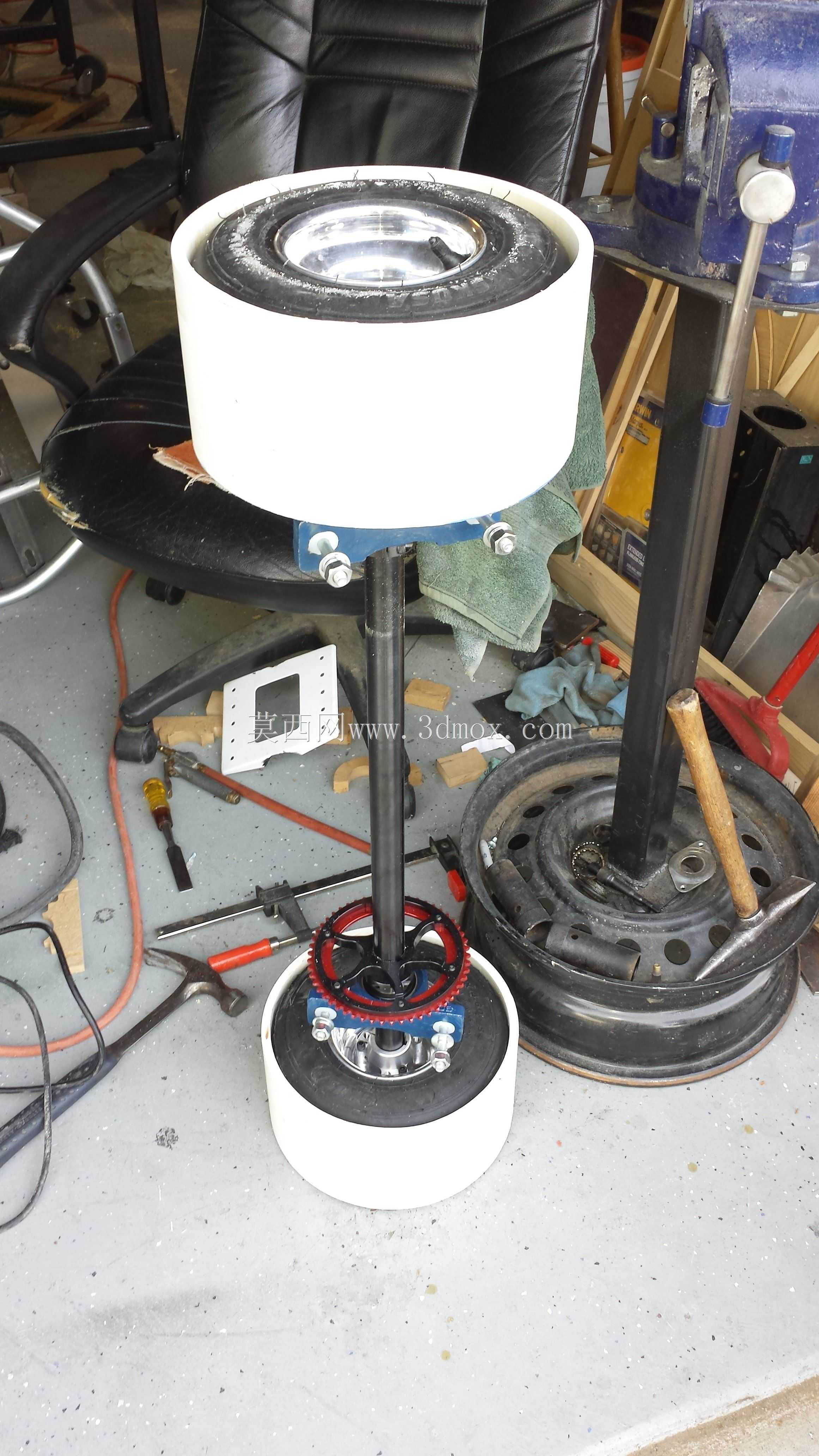

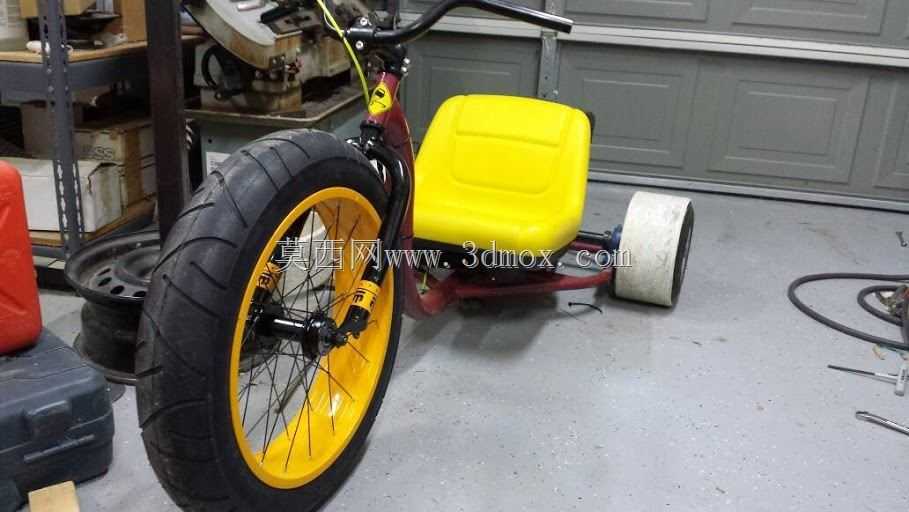

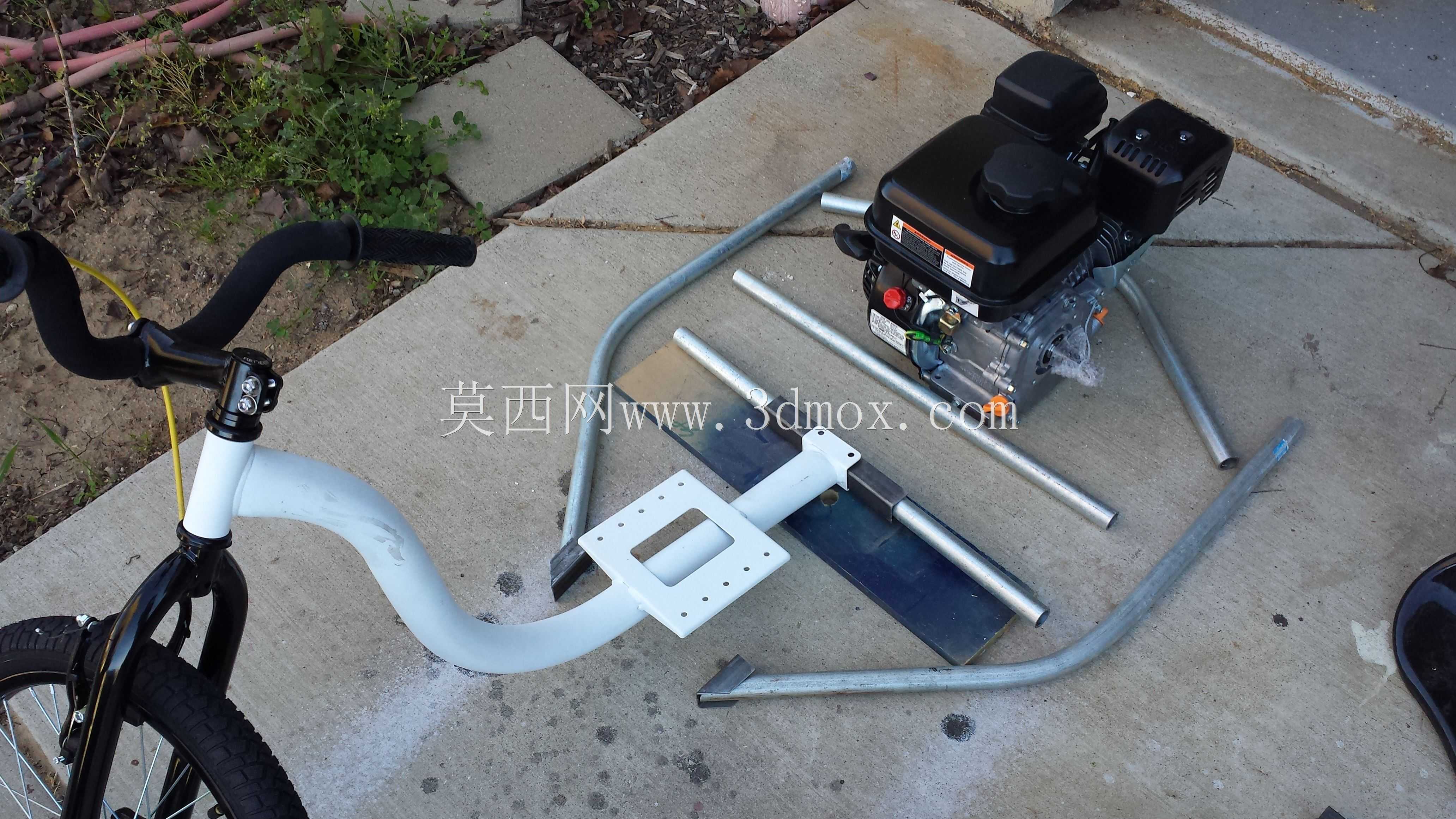

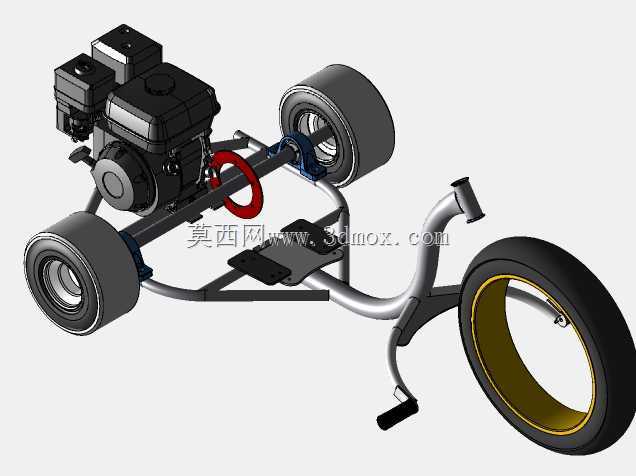

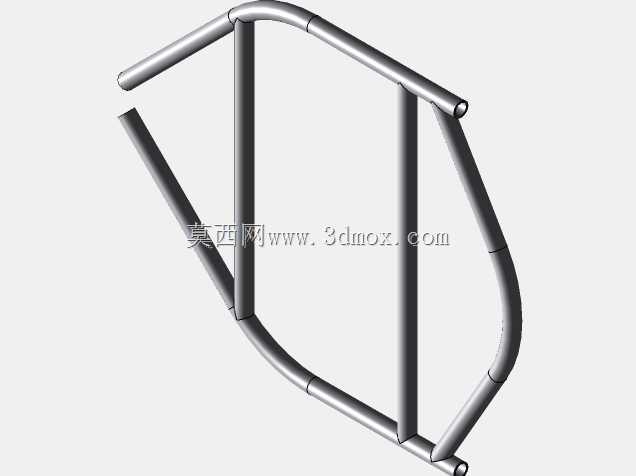

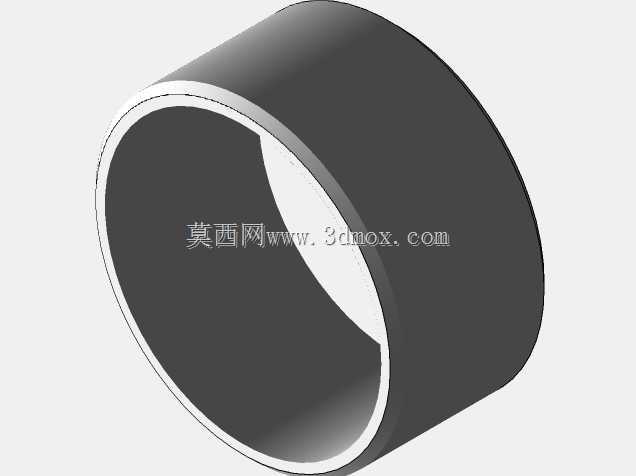

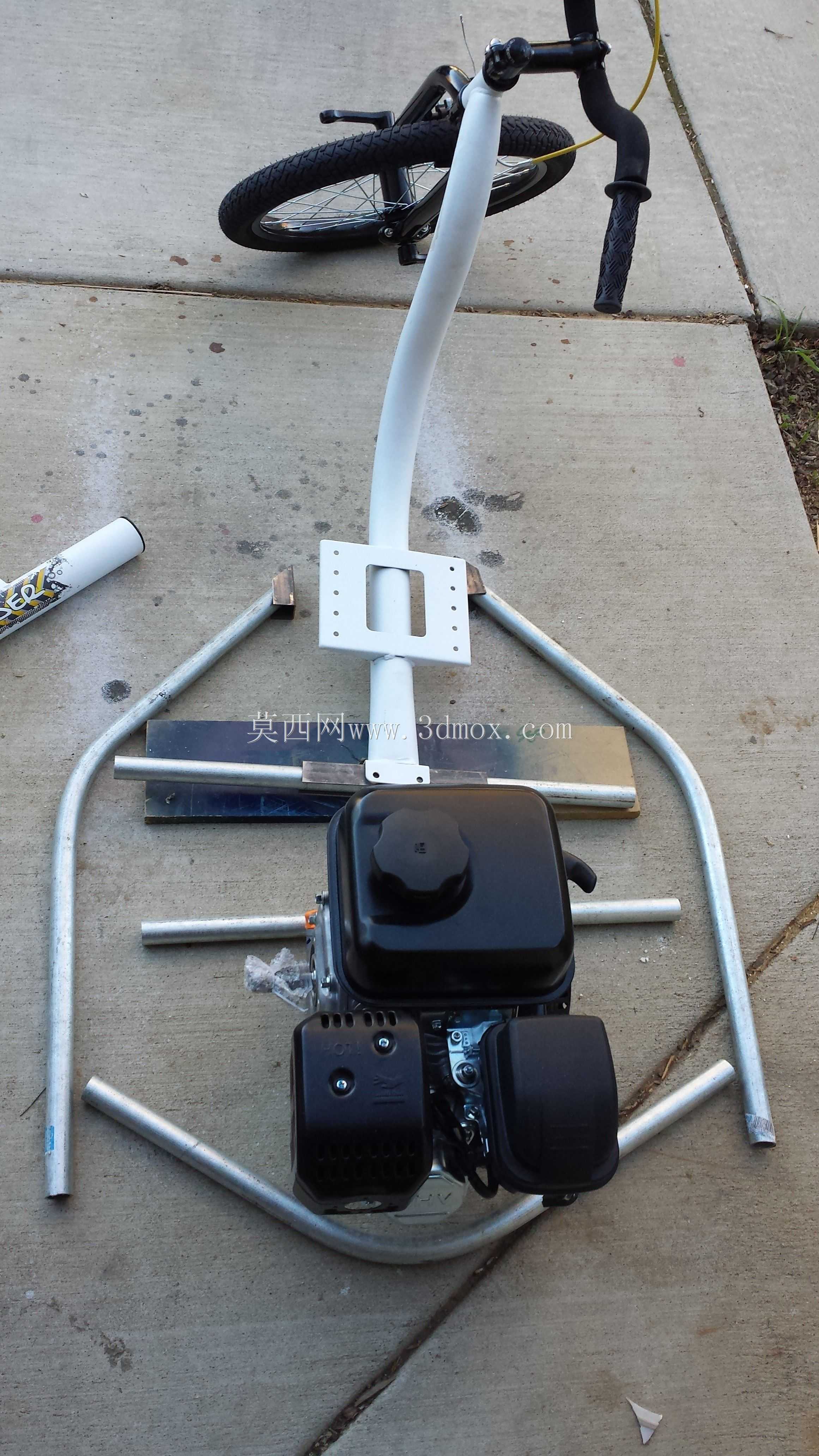

IV2014格式。只生成文件！视频：第一个“稳定”版本：https://www.dropbox.com/s/6ih1gwa9gwaiyyt/DriftTest2.mp4？dl=0我想发布这个，因为关于构建这些东西的信息很少，我想把一些信息反馈给社区。感谢Ben Burgstra的GX200机型(library/honda-gx200)；它使事情变得更容易，尽管我使用了HF Predator 212（克隆），这不是1.0版本，但它几乎是我目前所处的位置。我希望更新这个项目，甚至完善我已经完成的一些元素绘制。这个不是要在渲染中使用的对象。这些文件是我用来计算车库里的几何图形和制作焊接夹具的。查看TUBE1.ipt上的草图将显示基本骨架和夹具组件。这些草图正是我出口到我的数控机床路由器。我从一个从沃尔玛哈菲滑块套件开始。最后我只使用了框架，锯掉了焊接处的后端（方螺栓支架）。第一个计划是在尾部做一个螺栓。这是解散后不久，我削减了它的所有零件。我弯曲（与导管弯曲机）所有的后车架件出3/4刚性导管，并焊接他们与垃圾先生的送丝焊工。所有的开槽都是由一个类似于http://www.blocklayer.com/pipe-notching.aspx.The后端是所有卡丁车件。我有两套轮子，但只用过窄的。枕头轴承你可以在任何地方找到（易趣，美国轴承等）。我切了一些HDPE套管来缩小这个大槽尺寸。尺寸前端是一个叉子和车轮随机下一个自行车是被废品。我把它转换成一个无线的设置，并使用了哈菲酒吧和耳机。它使用的是老式的U型刹车，它们的动作就像不在那里一样。这辆自行车也很重。这是关于我的视频被录制的阶段，我也遇到了一个问题，离合器接合比怠速低，总是在转弯时启动你，然后旋转出来，从来没有脱离。所以我断开了调速器的连接（我知道，我不想听），用油门连杆上的支架将转速限制在5800左右。好多了。我还玩过链轮的尺寸。我从一颗53颗牙开始，很快就吓坏了！我最终得到了一个72英寸（直径约10英寸！）我用了一段时间的塑料座椅，但它真的很柔软和邋遢。所以我得到了其中一个：(http://images.johndeeregifts.com/images/products\u jd/en\u us/detail/AM133476\u LGDT.jpg)因此，阀座转接板。它看起来像大多数骑马割草机座椅有这种模式，所以这将是明智的只是匹配您的座位板这个。这个讨厌的座位是垃圾。别以为你会坚持下去是的。所以呢然后，前端。。。刹车失灵，车轮微微弯曲。我不打算花钱修垃圾轮，我需要刹车。所以在和当地自行车商店的人谈过之后，我开始研究如何在20英寸的车轮上安装刹车盘。适当地。我无意中发现了猫鼬山丘，那是一个巨大的前轮(http://fcdn.mtbr.com/attachments/fat-bikes/874816d1394128393-massif-20-fatbike-img_.jpg). 这也是设计使用盘式制动器。我不想花200美元买整辆自行车，然后把另外3/4的自行车扔出去/卖掉，所以我选择了不那么经济但又不太浪费的路线，花了大约120美元从Mongoose那里买了叉子和轮子。它通常配备机械盘式制动器，但也有许多投诉。我将很快升级到Shimano盘式制动器设置。它还增加了一点更多的重量前面，这是我迫切需要的。我不能再使用轴销钉在这个设置，所以下一步将焊接一些“公路”销钉上的框架。我到那里后会更新模型。*更新-公路销钉焊接销钉已弯曲焊接。我建议不要走我走的路线。这是棘手的地方，他们和我必须建立一个时髦的夹具出木材的中心，并举行他们的焊接。如果你能直接把照片从镜框上取下来，你会好得多。我还添加了Shimano液压制动器设置。这是有效的，但方式过度杀伤力。我用的是最大的碟片（我想是209毫米），我可以轻易地用最小的碟片逃脱。还有。。。颜色改变！图片补充。*更新-木桩失败的方式，我焊接公路木桩的框架失败。在使用过程中，销钉实际上很快地弹进弹出，导致车架在焊缝外疲劳。现在我有框架剥离（再次）和一个专业的TIG焊机的朋友正在为我修理它（远远超出我的设备和专业知识）。我添加了一个大的网络，以连接在一起的两个酒吧水平和框架，和一个小角撑板垂直之间的网络和框架。我会把所有的东西都更新，拿回来后拍照片。仅供参考，它花了很多漂泊天失败。我甚至没有注意到他们有多灵活，直到我看到一个伙伴骑它。我终于找到了一个好办法安装轮胎（管道）。他们总是在轮胎上跑来跑去，或者眼巴巴地乱跑。我现在要做的是（1）把割断的管子开口部分放在车道上，（2）在里面喷3M Super 77，（3）用汽油清洁橡胶轮胎，（4）用77喷橡胶轮胎，（5）把它们放在一起，免得它们粘得太多，充气到35-40磅/平方英寸。当管道破裂时，你仍然可以把它们剥下来，然后用汽油或任何你手上的溶剂再次清洁橡胶。我还没有尝试高密度聚乙烯管，但我可能在不久的将来。*更新-固定和支撑的高速公路pegsI得到了框架从焊工今天回来，它看起来很棒。见图片，型号已更新。模型没有反映较低的垂直角撑板，因为它必须地面适合。我还得把所有的东西都清理干净，重新粉刷一遍，但它应该很快就可以上路了
