啤酒灌装用Fob探测器结构设计

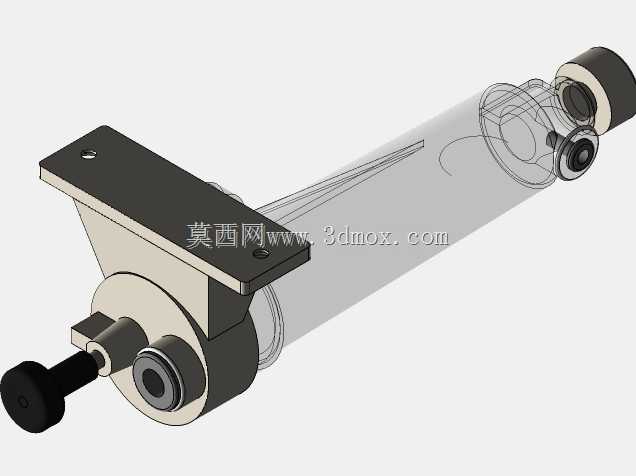

　　在啤酒灌装生产线的流体输送与灌装工位，这类Fob探测器是保障灌装精度、减少酒液泡沫溢出的核心配套部件，主要安装在灌装阀与酒液输送管路的衔接位置，用来实时监测管路内酒液泡沫的生成状态，配合灌装阀的启闭动作调整灌装节奏，避免灌装过程中泡沫过量涌出导致的容量不足、酒液浪费、瓶身污染等常见生产问题。从结构设计来看，该部件整体采用卧式长筒布局，主体筒体采用透明可视化材质设计，能够让现场运维人员直接观察内部酒液与泡沫的分层状态，无需拆解设备即可快速判断管路内的流体状态，大幅降低日常巡检的操作难度。筒体两端分别设置流体接入端与检测输出端，其中固定端采用带安装孔的折弯支架结构，支架与筒体之间通过锥面定位结构衔接，

　　保证安装后筒体的水平度偏差控制在允许范围内，避免流体在筒体内形成异常涡流干扰检测精度。操作端设置的黑色旋柄用于手动校准检测阈值，在设备初始调试或者更换不同酒液品类时，可以通过旋柄调整内部感应组件的位置，适配不同起泡特性的酒液灌装需求，旋柄与筒体之间采用密封轴套结构，能够耐受啤酒生产环境下的潮湿、弱酸性腐蚀，同时保证转动过程中无酒液渗漏。从安装边界来看，该部件的固定支架上设置两个对称的安装孔，孔位间距适配主流灌装设备的安装面板开孔尺寸，安装时不需要额外制作转接板，直接通过螺栓即可固定在灌装工位的立板上，筒体的轴向长度经过优化，不会与周边的灌装头、输瓶导轨产生运动干涉，两端的流体接口采用标准快插式结构，

　　能够快速与现场的食品级输送管路对接，减少设备改造的安装工时。在功能实现逻辑上，该部件利用泡沫与酒液的透光率差异实现检测，透明筒体作为光学检测的通道，内部无多余的凸起结构，避免酒液残留滋生细菌，符合食品加工设备的卫生设计要求，筒体与端部金属接头的衔接处采用圆弧过渡，不存在清洁死角，能够适配CIP原位清洗流程，清洗时高温清洗液可以无死角冲刷所有接触酒液的表面，满足啤酒生产的卫生规范。设计过程中针对啤酒灌装的工况做了专项优化，所有与酒液接触的金属部件均采用耐弱酸腐蚀的材质，能够长期耐受酒液、清洗液的侵蚀，不会出现锈蚀脱落污染酒液的问题；筒体的透明材质经过抗冲击、耐低温改性处理，能够适应灌装车间常年的低温潮湿环境，不会因为温差变化出现开裂、

　　雾化透明度下降的问题。端部的检测组件采用模块化设计，当检测元件出现故障时，可以直接拆卸端部的组件进行更换，不需要将整个部件从管路上拆下，大幅缩短设备故障停机时间。在实际生产线应用中，该部件可以适配不同灌装速度的生产线，无论是低速的玻璃瓶灌装线还是高速的易拉罐灌装线，都可以通过调整检测阈值匹配生产节奏，有效将灌装过程的泡沫溢出量控制在极低水平，既能够保证每瓶/罐的酒液容量符合标准要求，又能够减少酒液损耗，降低生产过程的清洁工作量。从结构建模的细节来看，各个配合面的公差经过合理设定，固定支架与筒体的配合面采用过渡配合，保证连接强度的同时不会因为过盈量过大导致筒体出现装配应力；旋柄与轴套的配合采用间隙配合加密封圈的结构，既保证转动手感顺畅，又能够实现可靠密封；两端的流体接口同轴度控制在较高精度，避免管路对接后出现额外的装配应力导致接口渗漏。
