微型啤酒分配调压阀结构设计

　　在桶装啤酒的商用分发场景里，这类带压力表的微型调压分配阀是核心流体控制部件，直接决定出酒的稳定性、泡沫细腻度与酒体二氧化碳保有量，是扎啤系统里连接酒桶与出酒龙头的关键节点。日常使用中，它需要同时承担压力调节、通断控制、压力实时显示三个核心功能，适配酒吧、精酿餐吧、户外啤酒活动等多场景的快速部署需求，不需要复杂的管路改造就能直接对接标准啤酒桶接口。

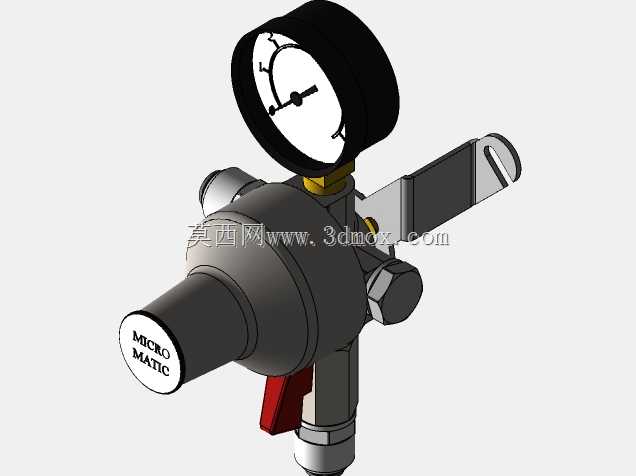

　　从结构设计逻辑来看，这款阀件采用一体化铸铝主体作为核心承载结构，主体内部加工有同轴的流体通道，进气端对接酒桶的二氧化碳输出或者酒液引出端，出气/出液端对接出酒管路，侧面集成的杠杆式扳把是流体通断的控制结构，扳动角度对应不同的流通开度，相比旋钮式结构操作更快，适合吧台高峰时段的快速操作需求。主体顶部通过黄铜过渡接头安装径向压力表，压力表的量程覆盖0-0.6MPa的常规扎啤系统工作压力区间，表盘采用大直径倾斜安装设计，操作人员站在吧台操作位不需要俯身就能直接读取当前管路压力，避免压力过高导致爆瓶、出酒喷溅，或是压力过低导致酒液二氧化碳析出不足、口感寡淡的问题。

　　主体前端的标识端盖是接口定位结构，采用滚花防滑设计，徒手就能完成与酒桶接口的对接锁紧，不需要额外工具，端盖上的品牌标识采用激光蚀刻工艺，长期接触酒液、清洗液也不会脱落模糊。主体侧面的红色小拨杆是泄压保护结构，当管路内部压力超过设定阈值时，可以手动拨动拨杆快速泄压，避免密封件长期超压老化，也方便更换酒桶时快速释放管路残压，防止拆装过程中酒液喷溅。

　　从安装边界尺寸来看，这款阀件的主体直径控制在60mm以内，整体长度含扳把收起状态不超过180mm，压力表突出主体的高度为75mm，安装时只需要预留出扳把90度扳动的操作空间，以及压力表正面的读数空间即可，不需要额外的安装支架，直接通过自身的接口结构固定在酒桶或者管路支架上，适配市面上绝大多数标准6s规格的桶装啤酒接口，安装公差控制在±0.2mm以内，对接时不会出现漏液、漏气的问题。

　　密封结构的设计上，所有流体通道的对接位置都采用食品级丁腈橡胶O型圈密封，密封槽的加工公差严格控制在H7精度，既保证密封件安装后不会被流体冲脱，又能保证密封件有足够的压缩量实现零泄漏，接触酒液的所有金属部件都采用镀铬或者阳极氧化处理，符合食品接触材料的安全要求，不会与啤酒中的弱酸成分发生反应导致酒体变味。内部的调压阀芯采用弹簧加载式结构，通过顶部的隐藏式调节螺母可以设定输出端的恒定压力，当输入端压力波动时，阀芯会自动调整开度，保证输出压力稳定在设定值的±0.02MPa区间内，即使酒桶内的压力随着酒液减少逐渐降低，也能保证出酒速度和泡沫状态始终一致。

　　在实际使用的维护性设计上，这款阀件的所有易损密封件都采用模块化设计，不需要专用工具就能拆解更换，日常清洗时可以直接将阀体接触酒液的部分拆解后放入洗桶机清洗，没有清洁死角，避免酒液残留滋生细菌。扳把与阀体的连接采用销轴结构，销轴端部有卡簧定位，长期扳动也不会出现松脱旷量，操作手感始终保持一致。压力表与主体的连接采用标准G1/4管螺纹，密封采用生料带或者食品级密封胶，如果压力表出现损坏可以直接更换同规格的标准压力表，不需要更换整个阀件，降低后期维护成本。

　　从流体力学的设计角度，阀体内部的流道采用圆弧过渡设计，没有直角突变结构，酒液流过时的阻力损失控制在5%以内，不会因为流道突变产生湍流导致二氧化碳提前析出，减少出酒时的泡沫溢出量，相比普通直角流道的酒阀，出酒效率提升15%以上，相同压力下的满杯时间更短，适合高峰时段的快速出酒需求。流道的内壁粗糙度控制在Ra1.6以下，酒液残留少，清洗更容易，不会出现长期使用后流道结垢堵塞的问题。
