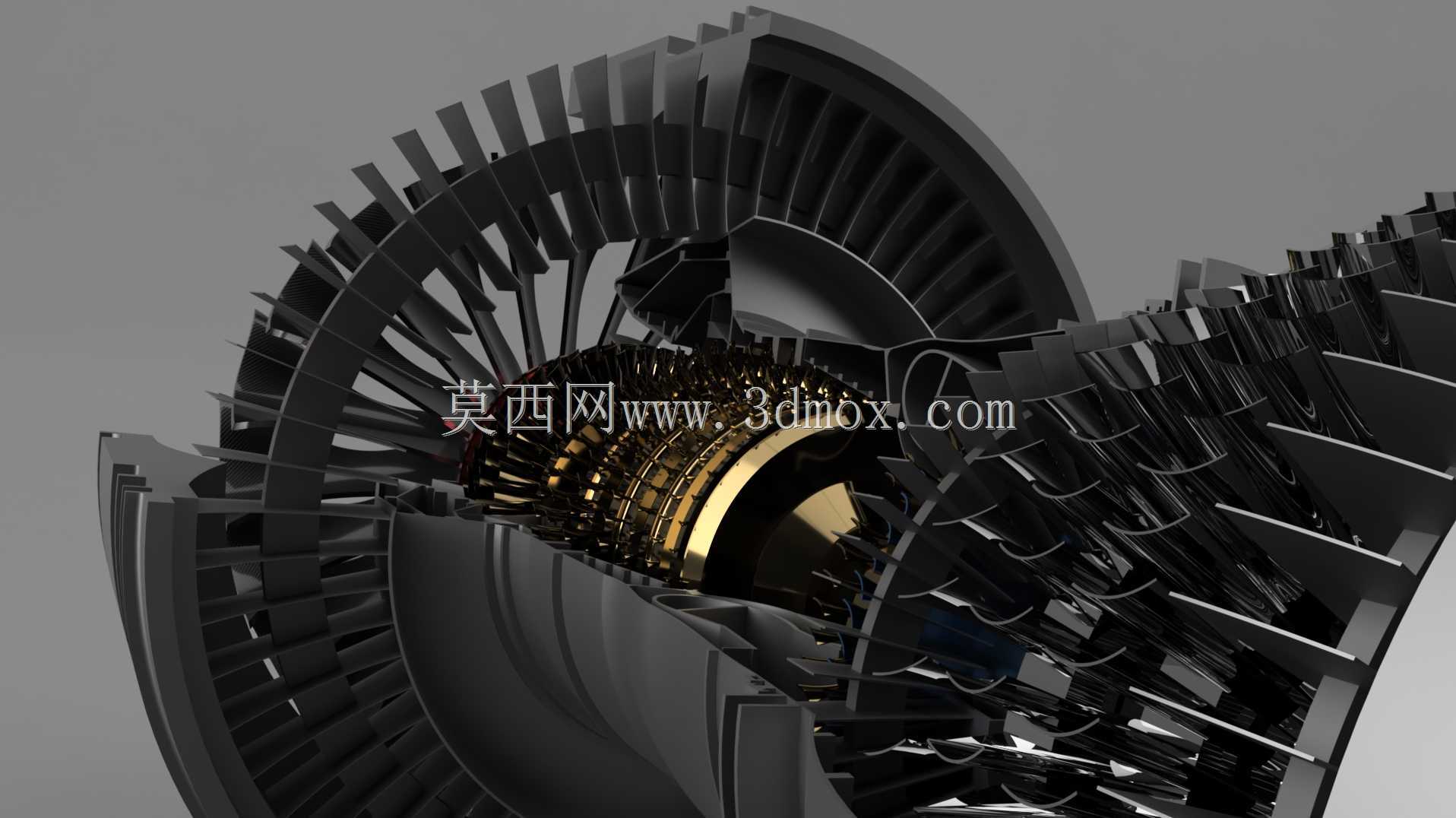

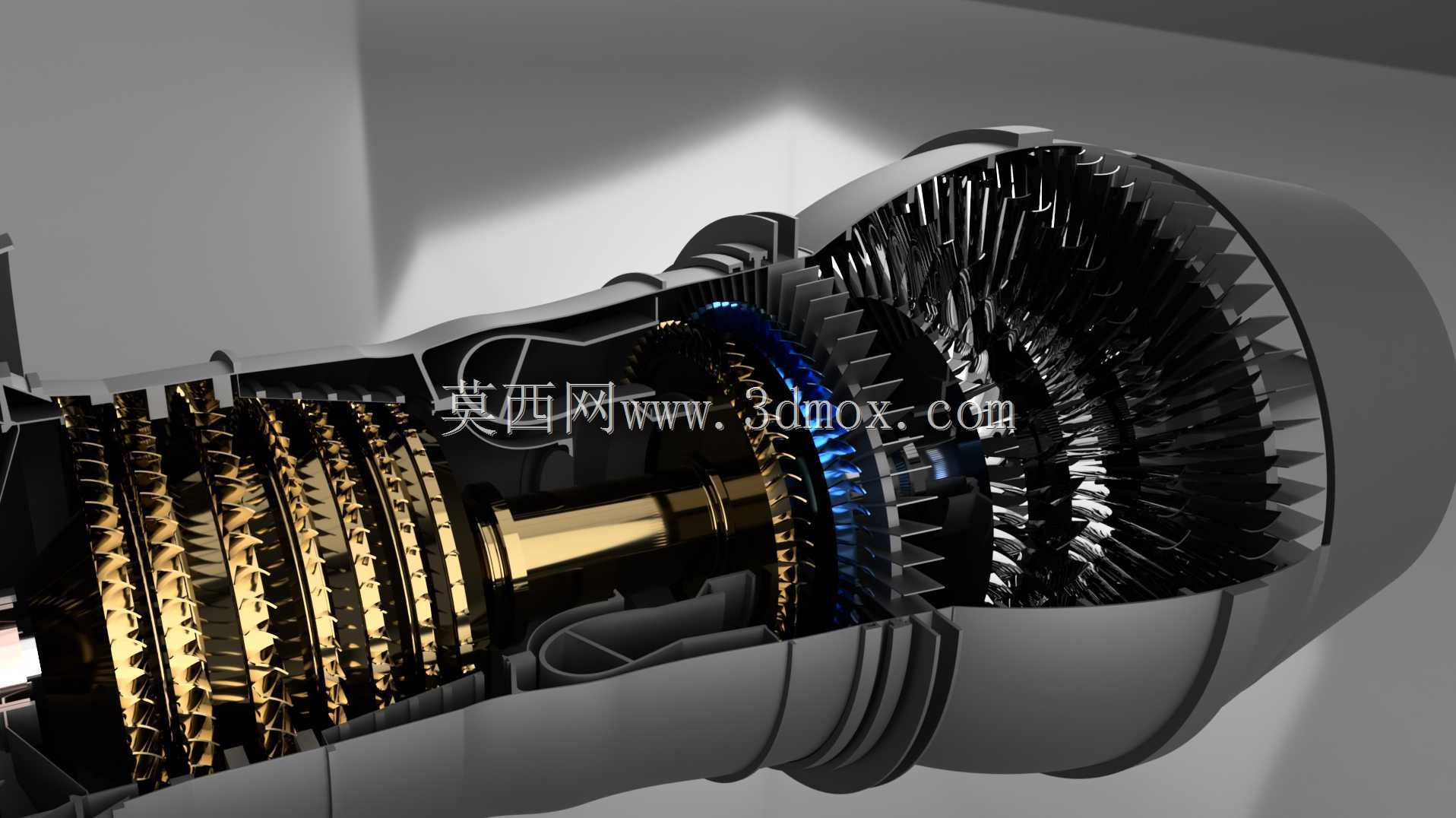

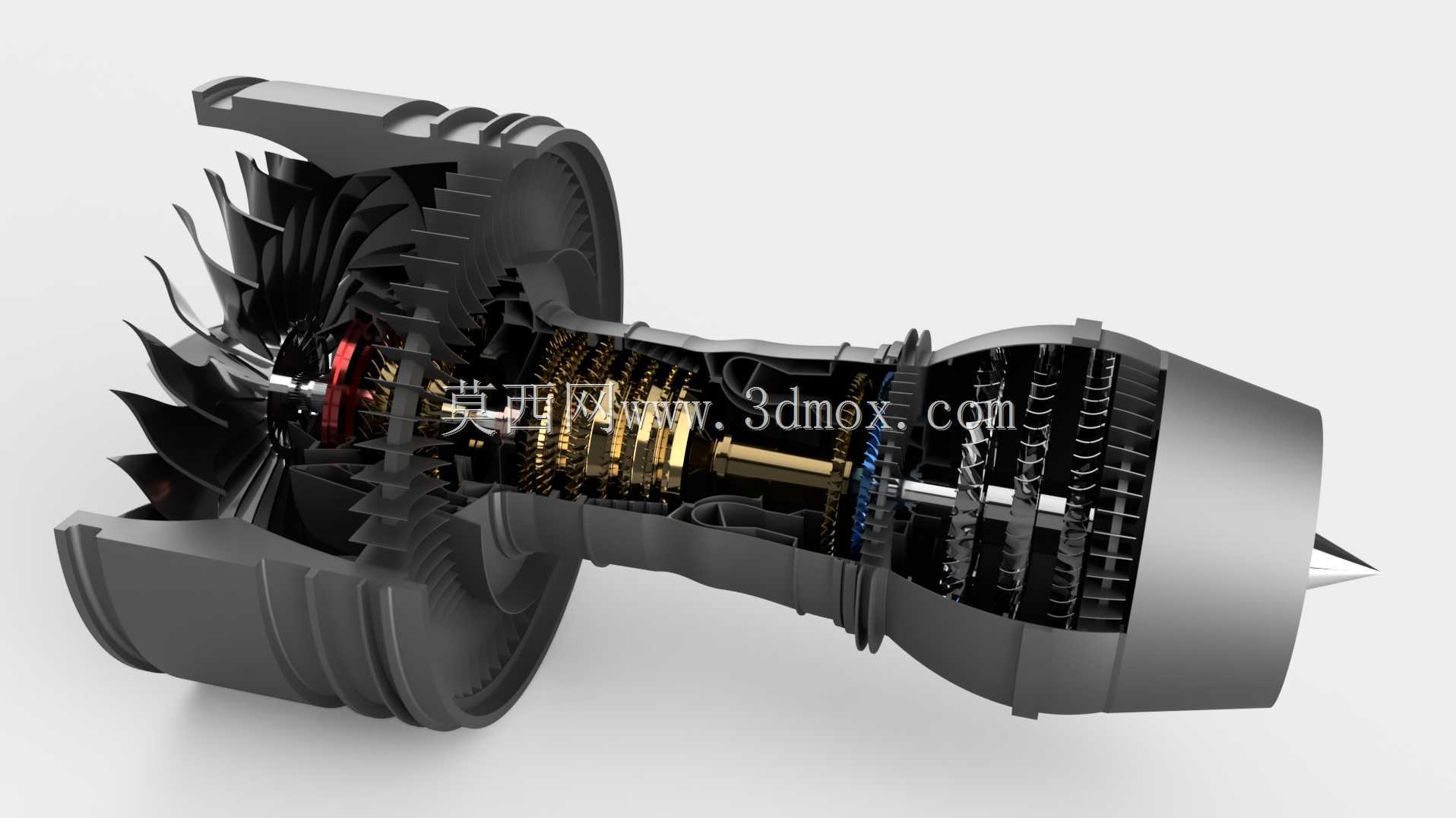

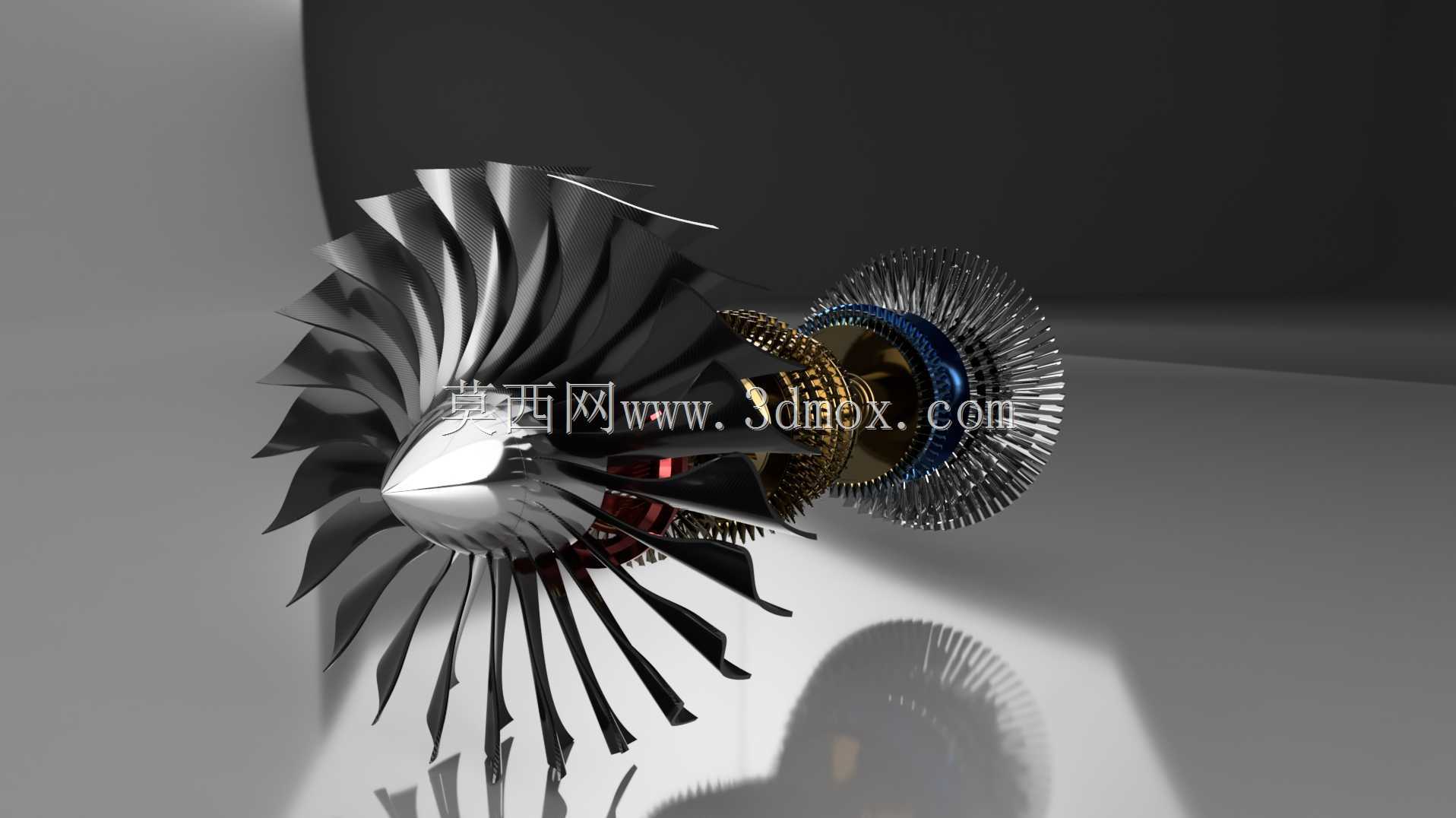

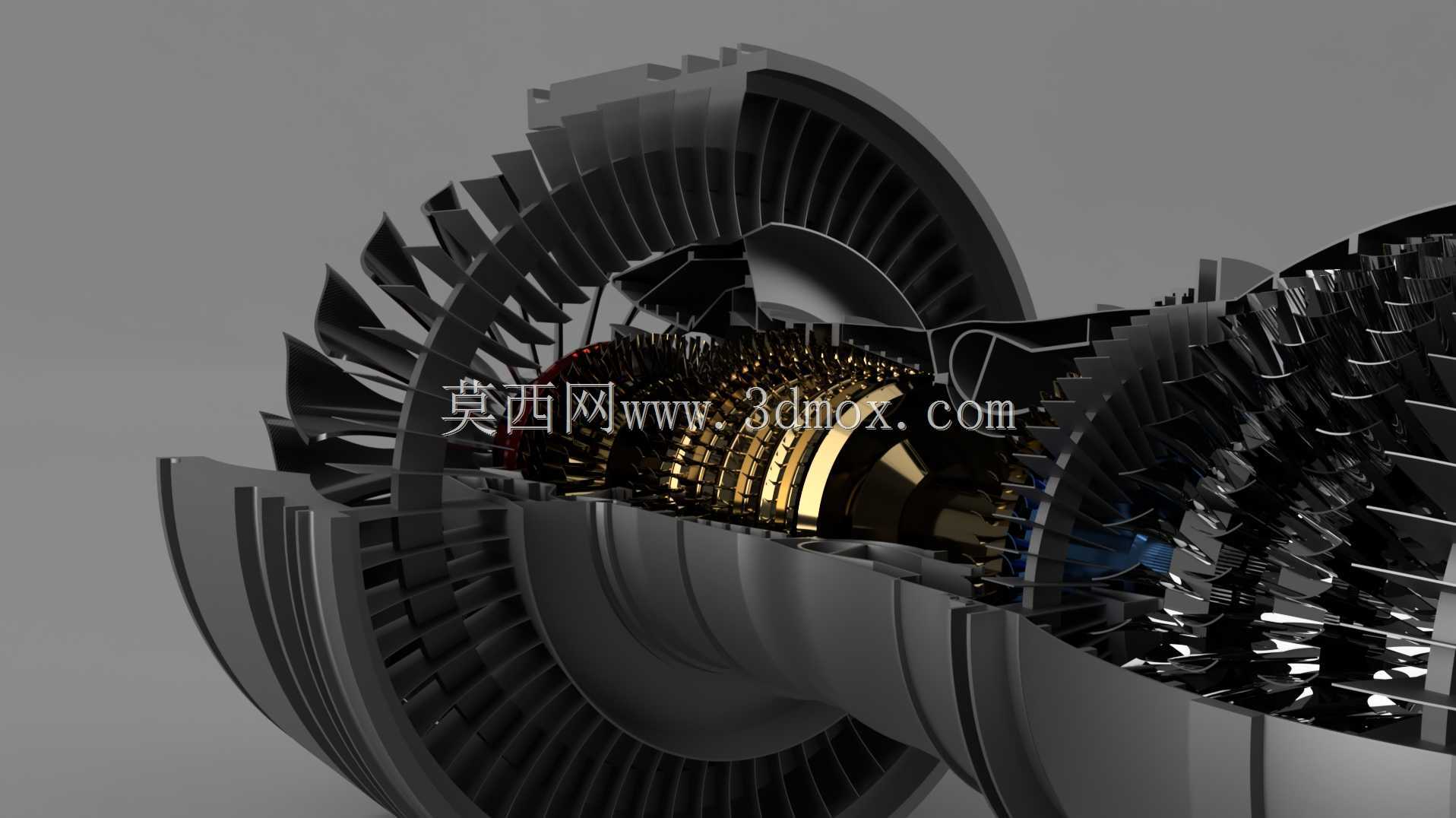

普惠惠特尼涡扇发动机剖面结构展示

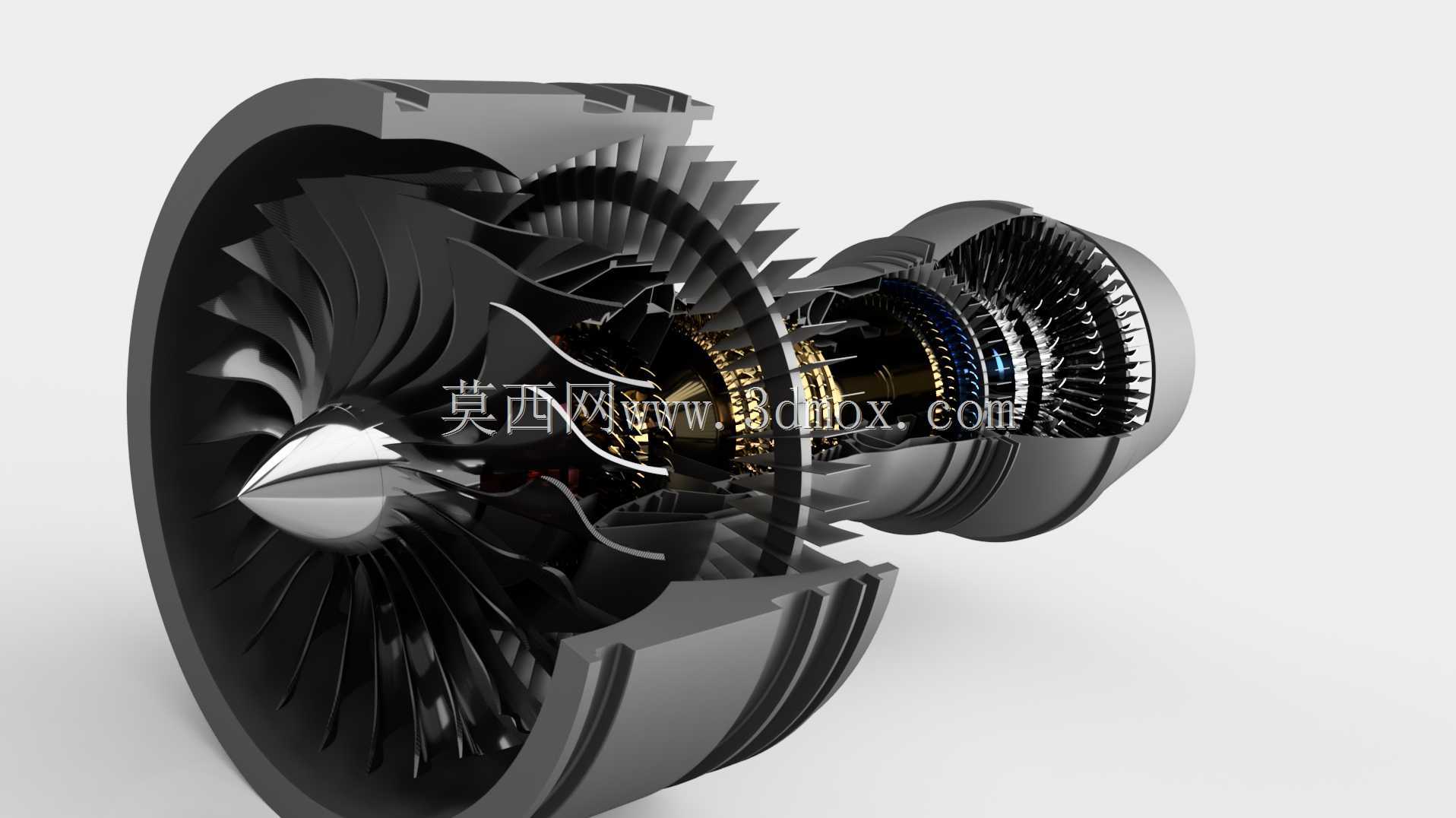

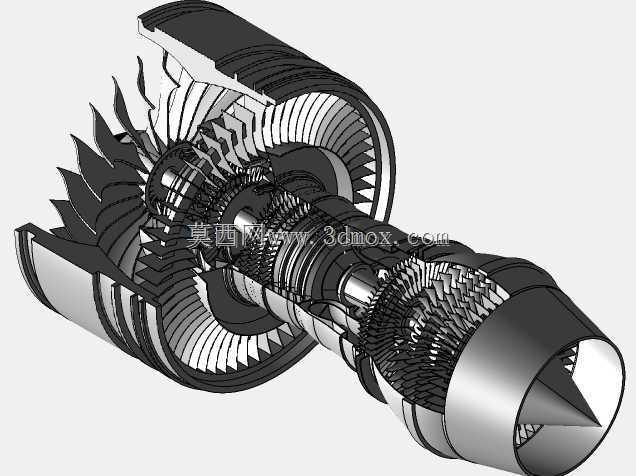

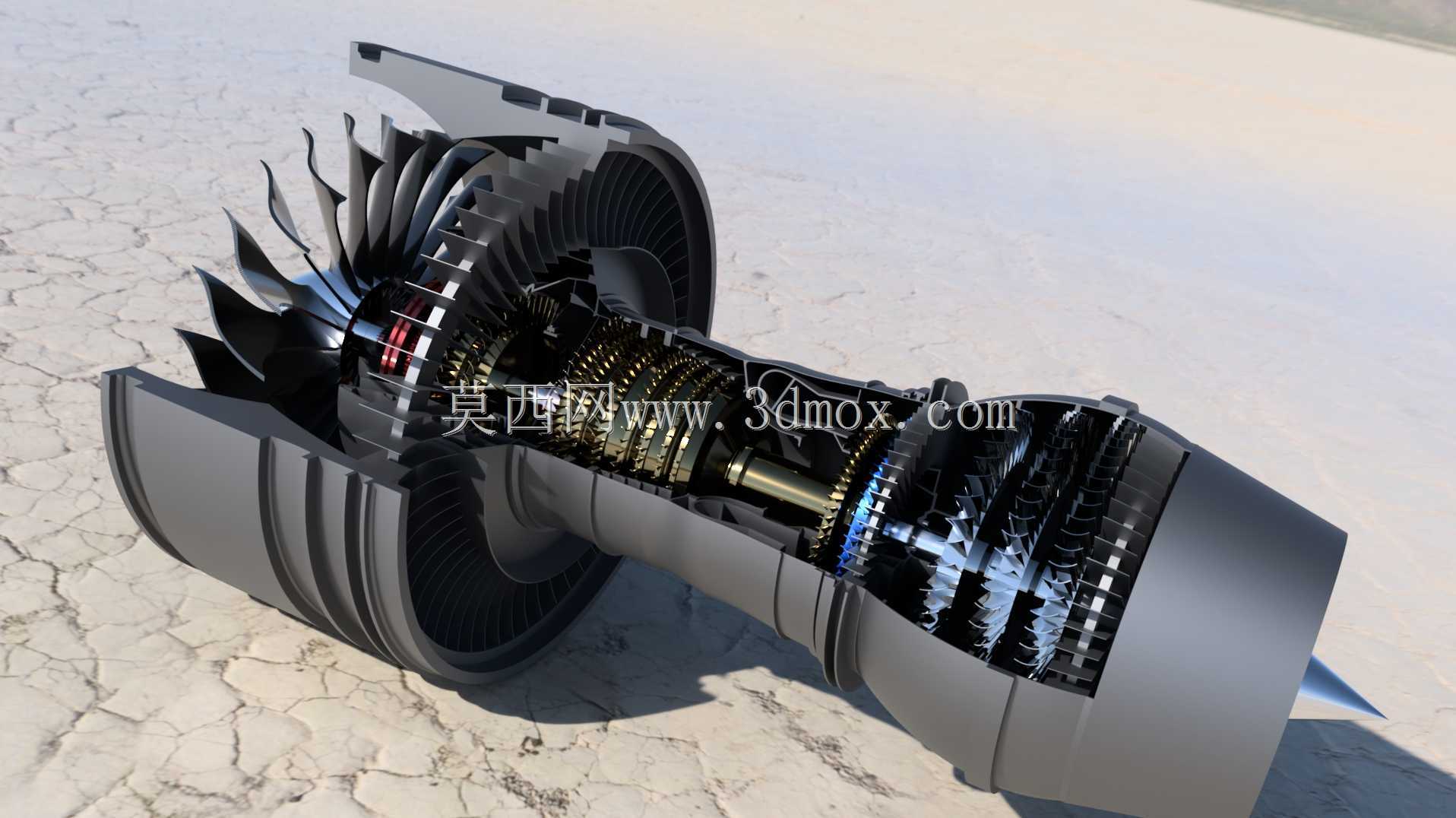

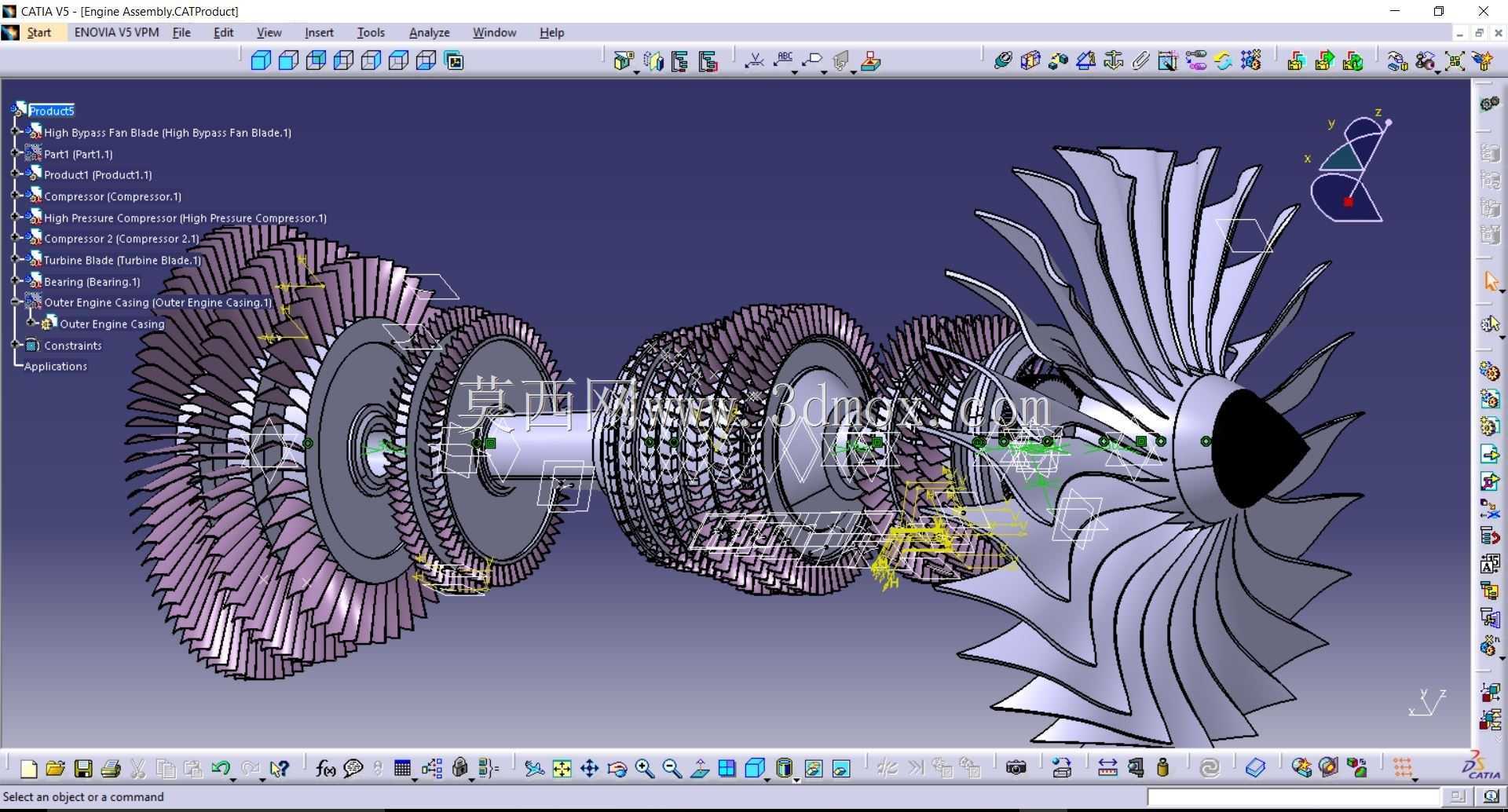

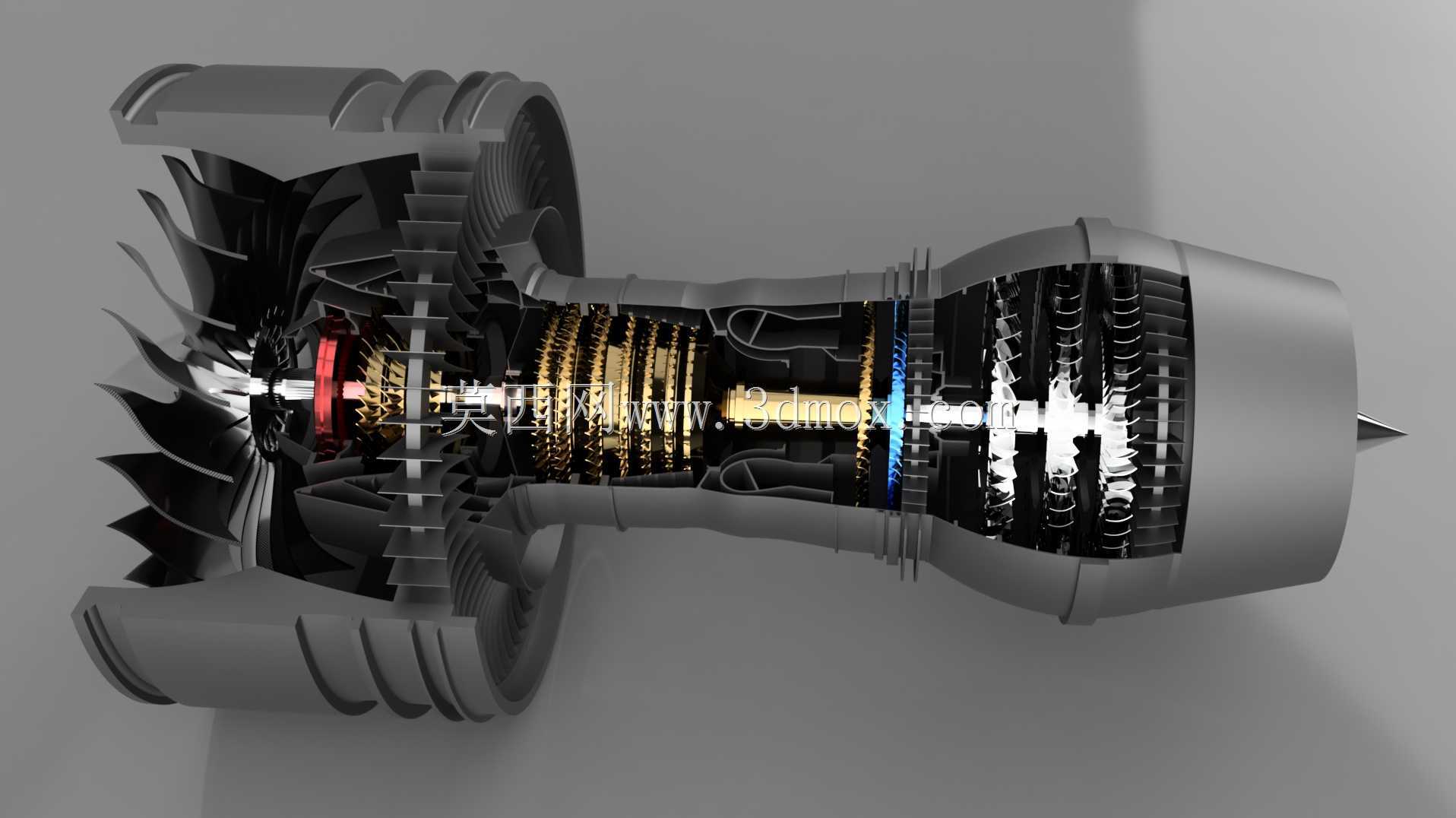

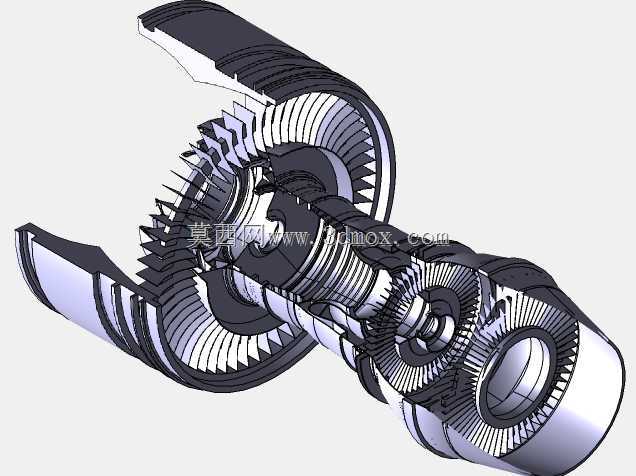

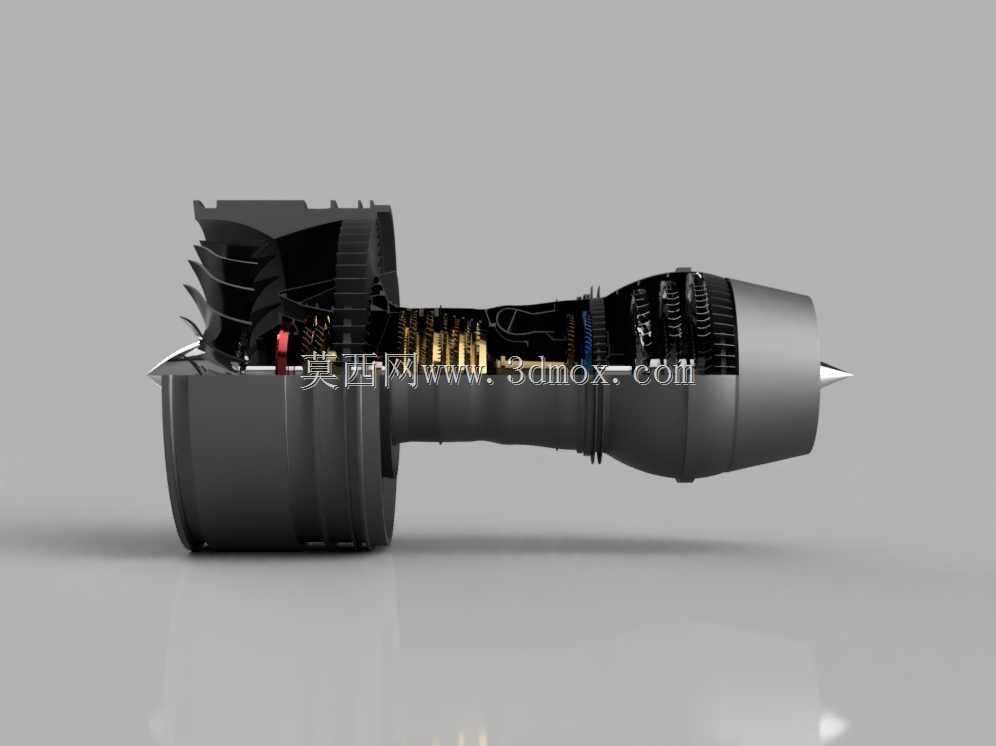

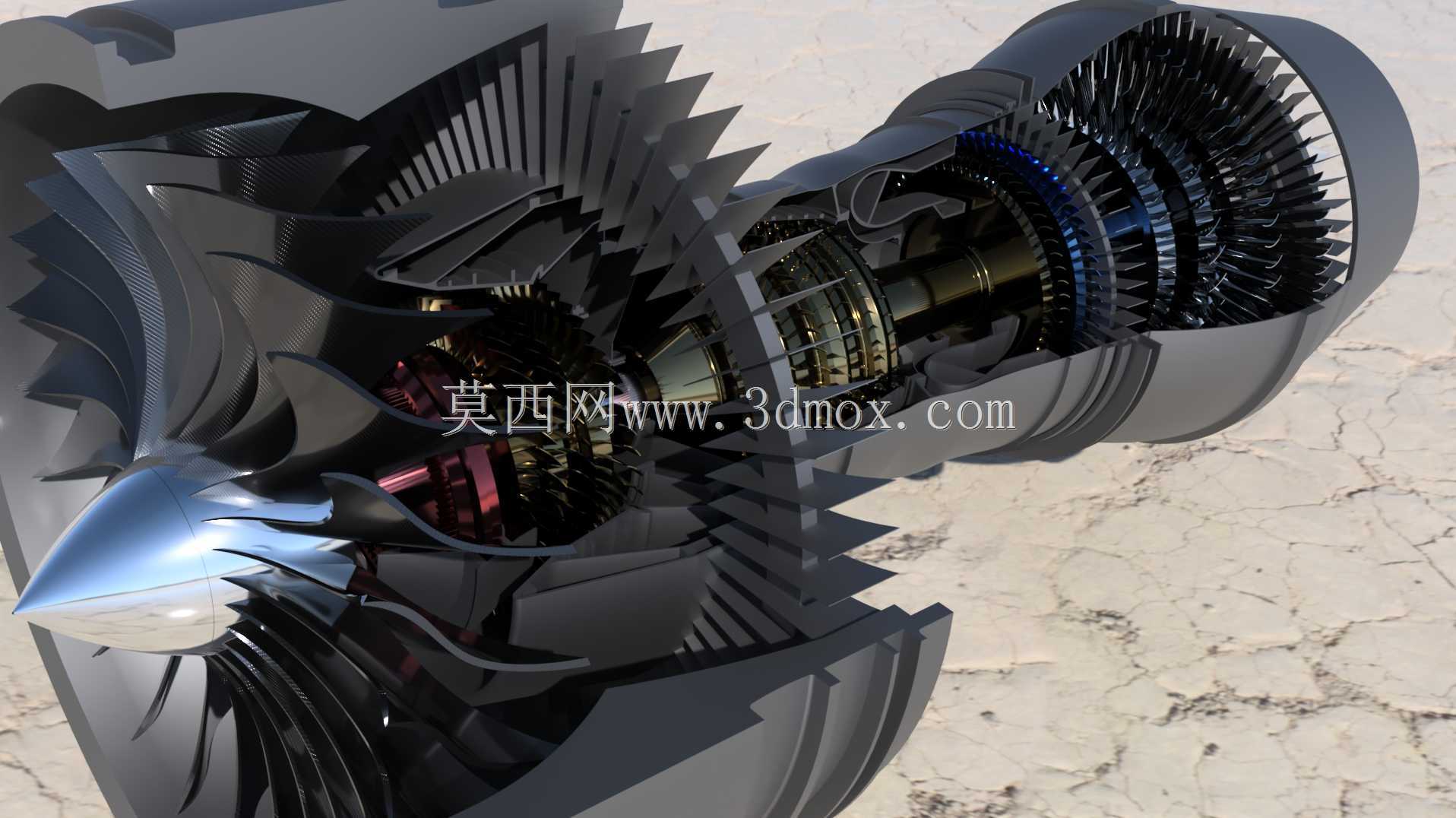

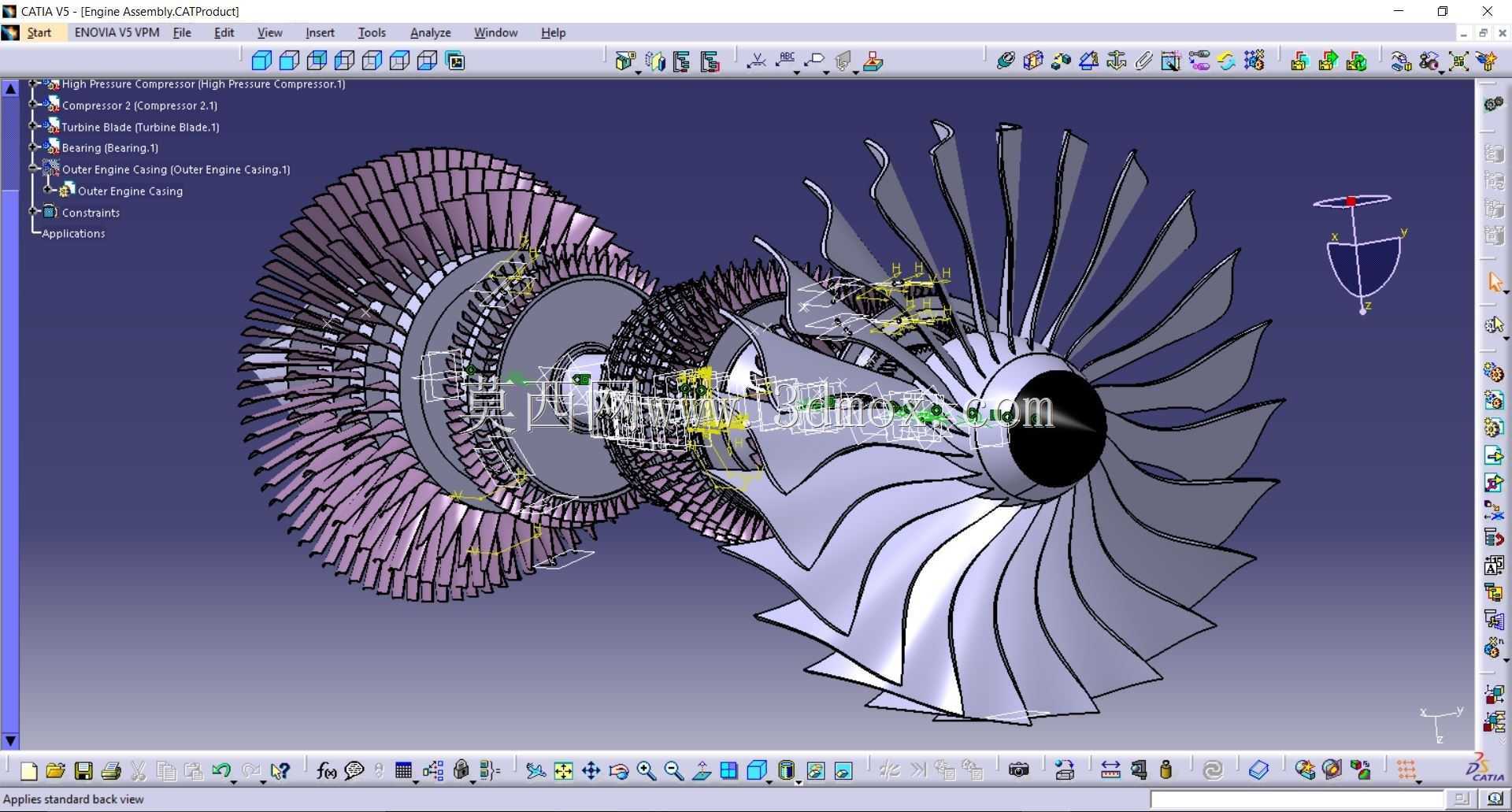

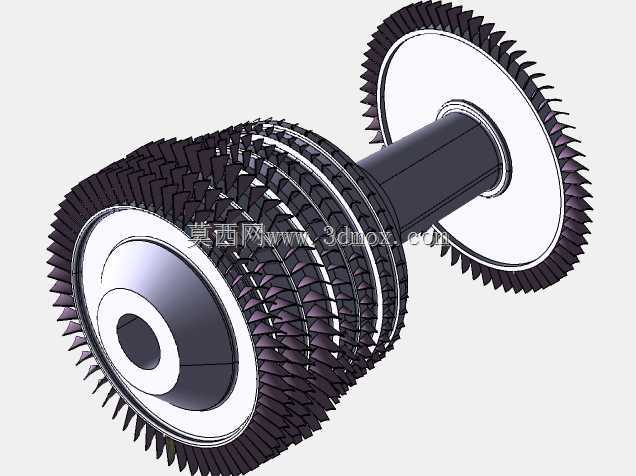

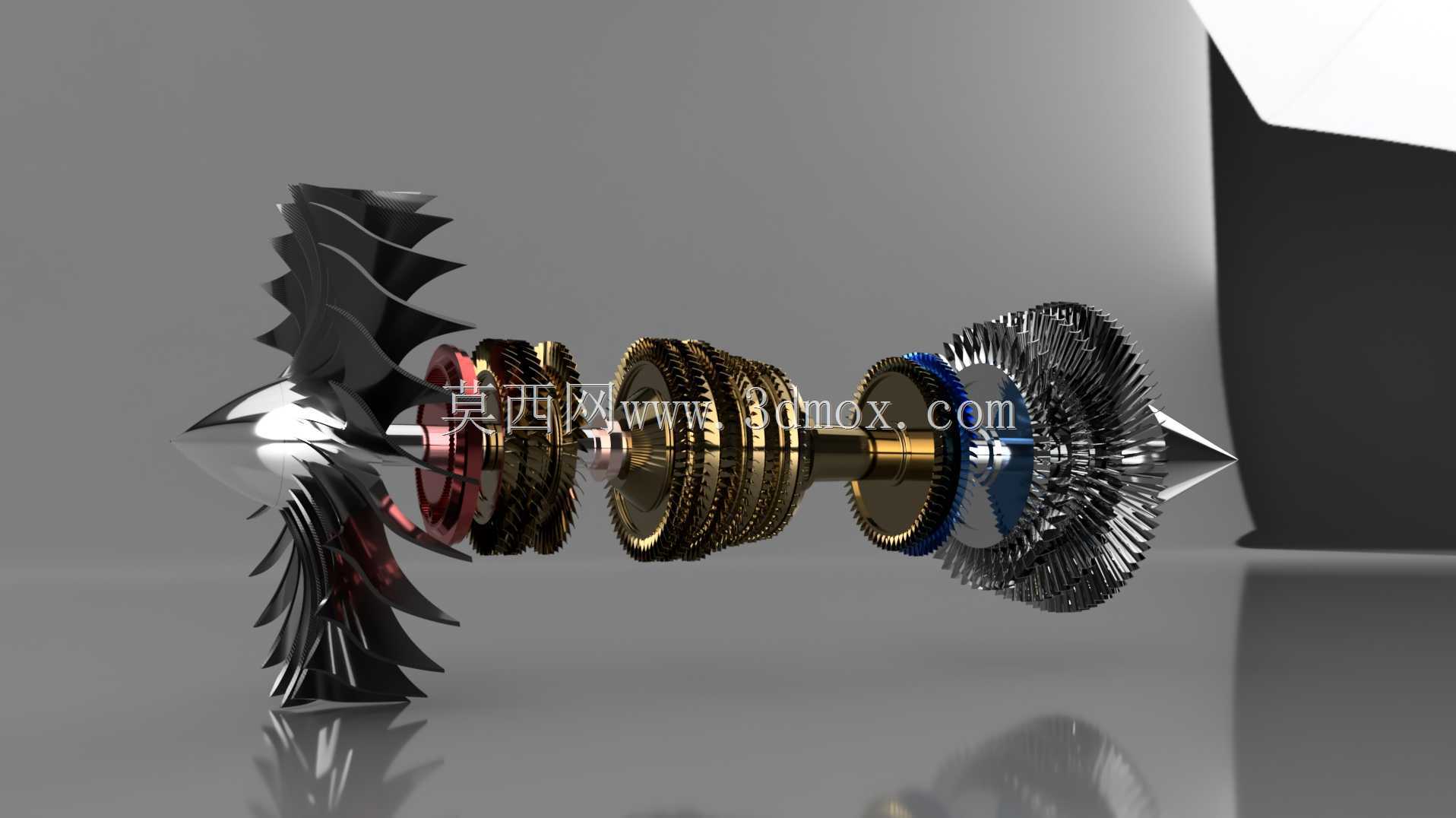

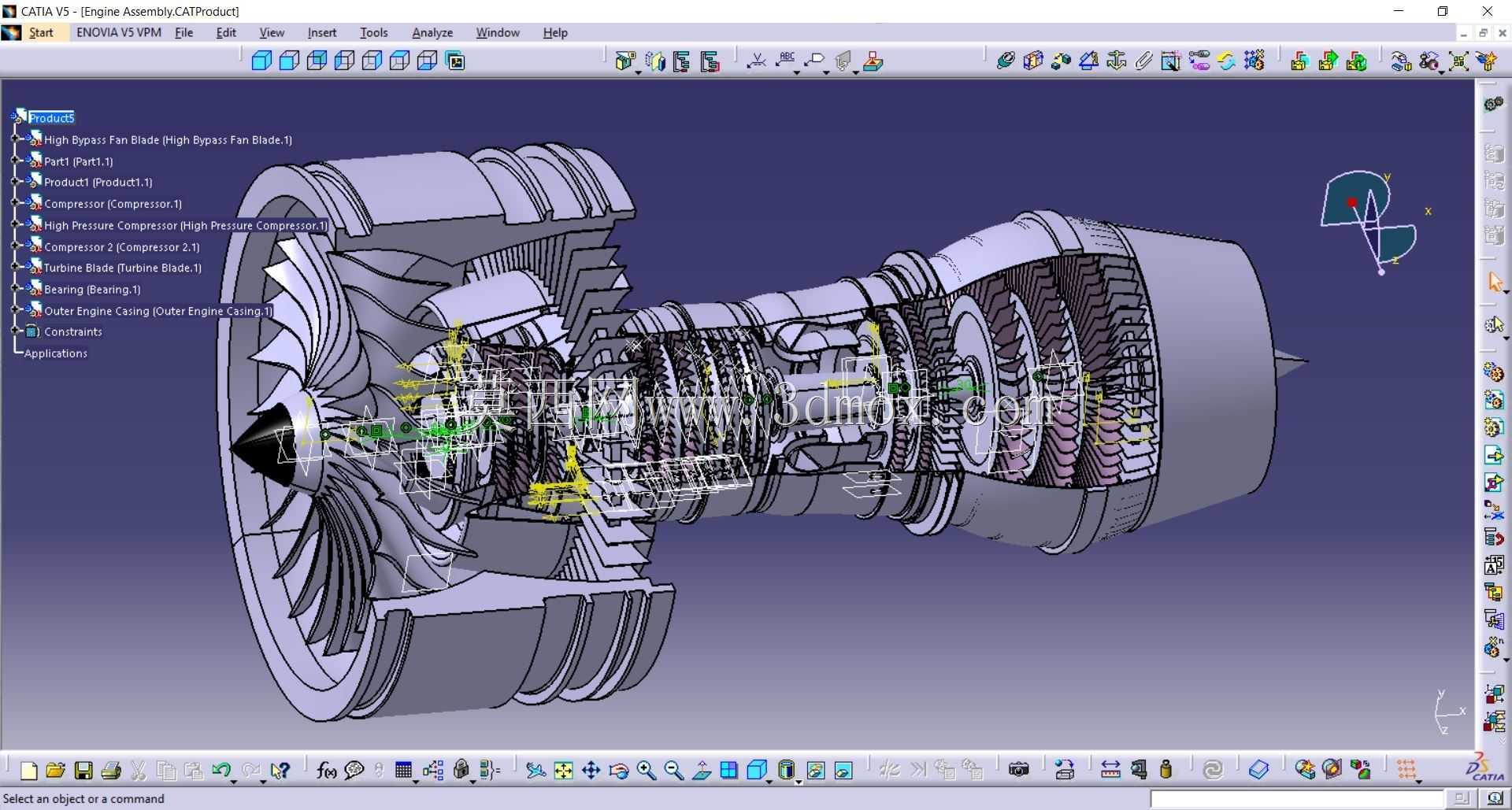

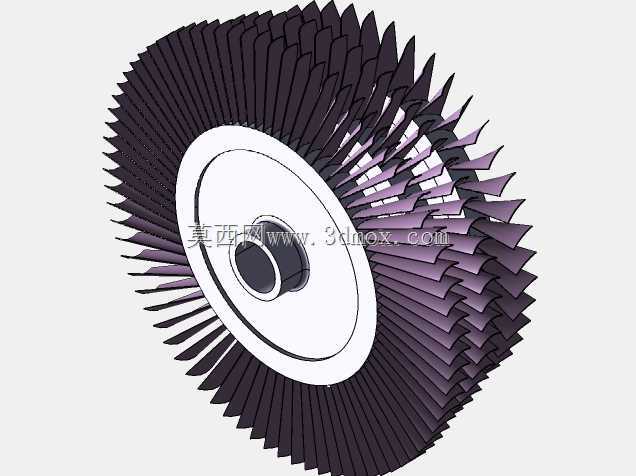

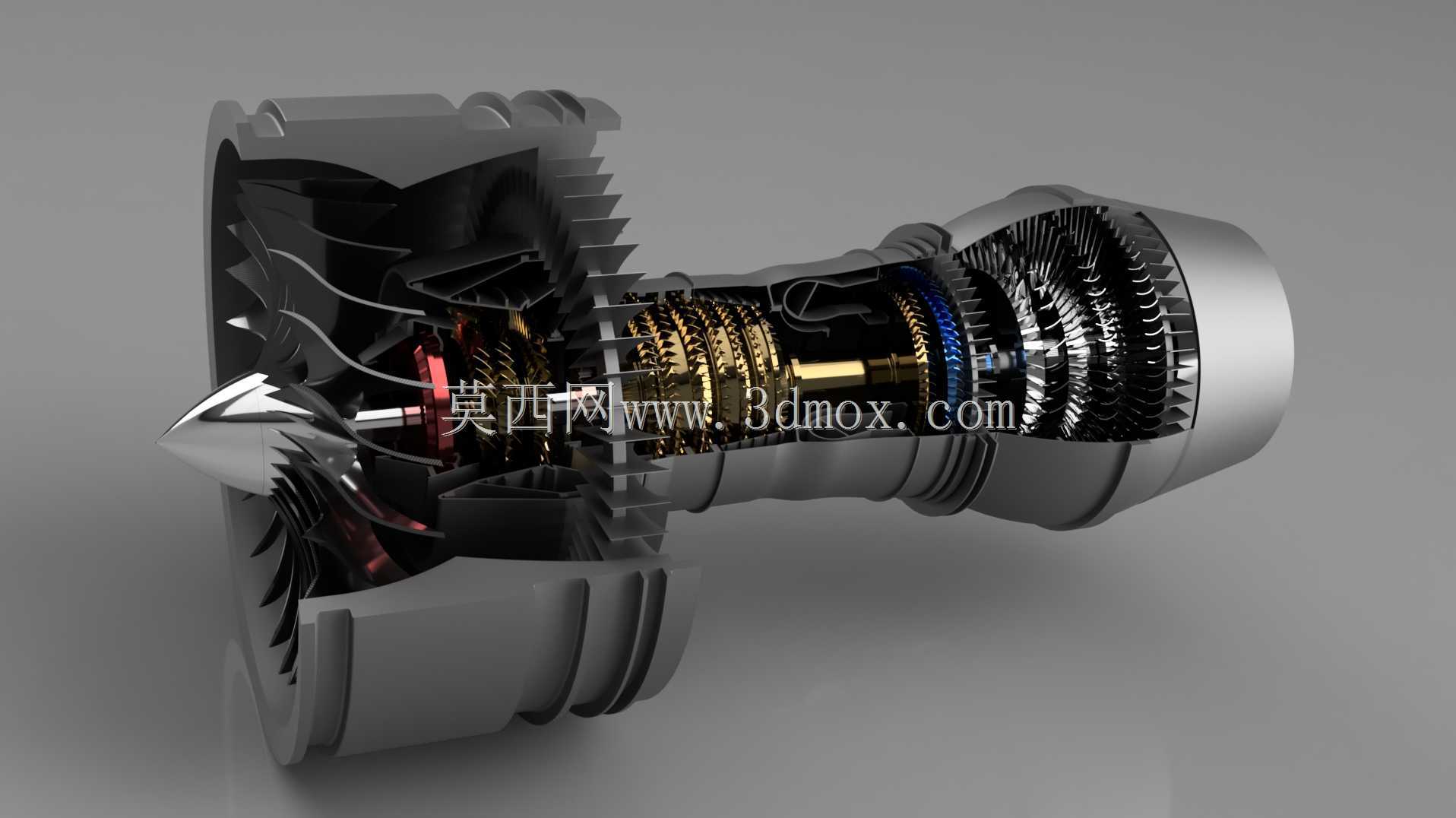

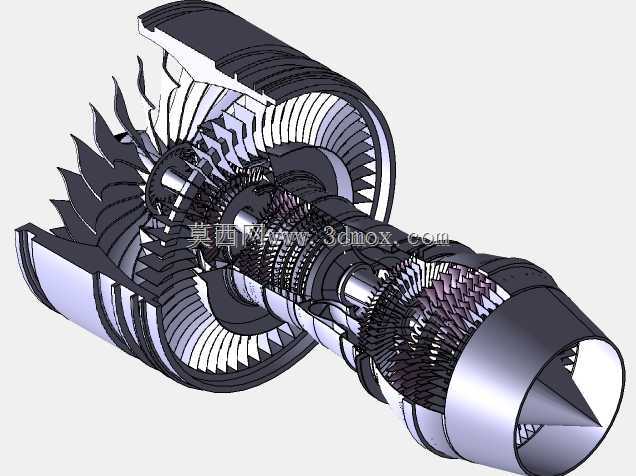

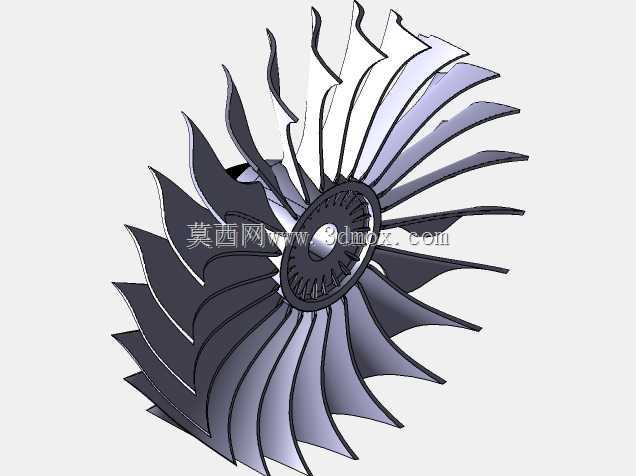

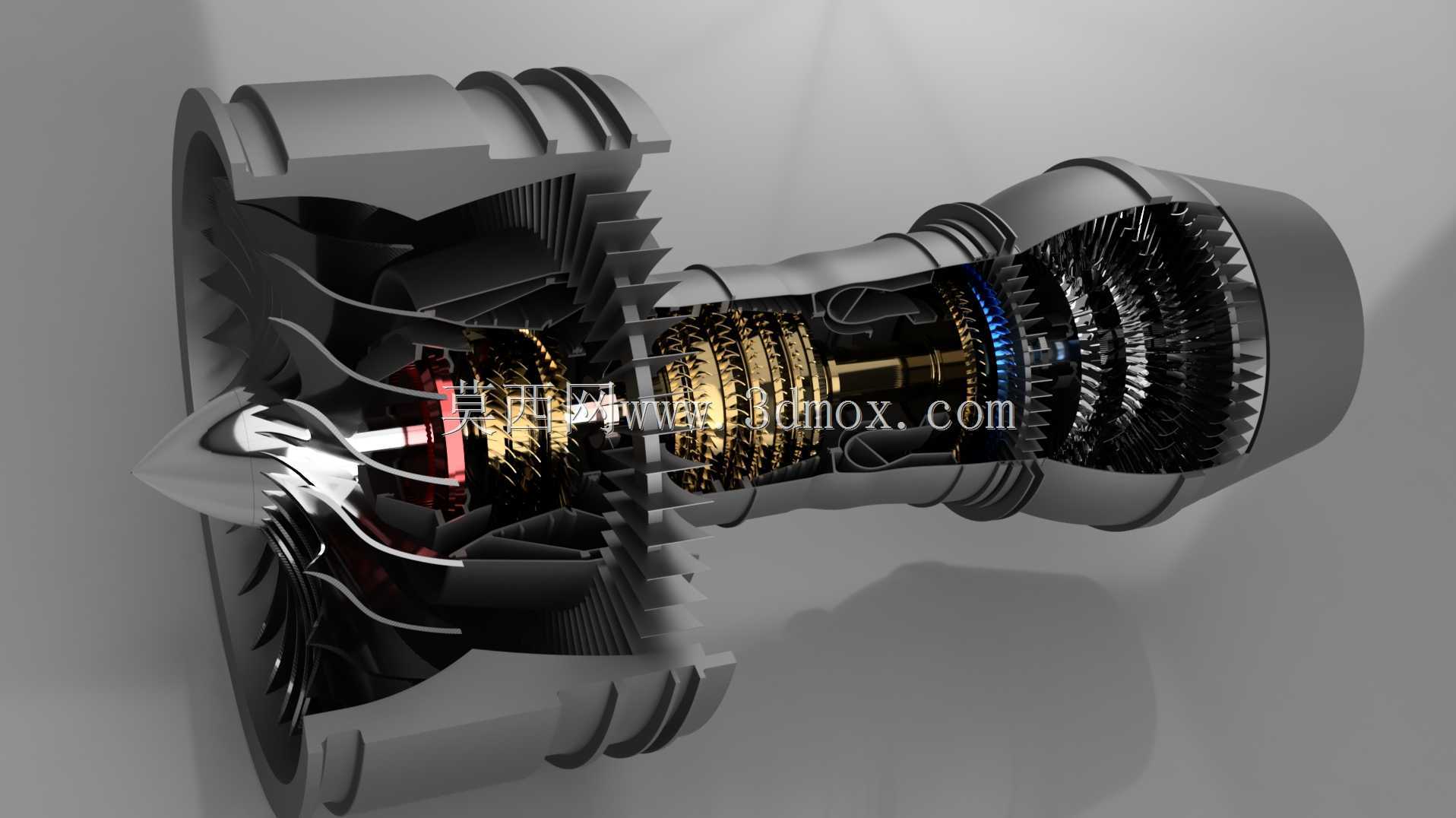

这款涡扇发动机三维结构模型，完整还原了大涵道比航空涡扇发动机的全流程内部构造，可直观呈现航空动力装置的核心工作逻辑，在航空航天工程教学、机务人员岗前培训、航空动力学科研方案论证、民航动力系统科普展示场景中都能发挥重要作用，能够帮助相关人员快速建立对涡扇发动机整机布局的具象认知，无需拆解实体航发即可清晰掌握各核心部件的装配关系与位置边界。从实际用途来看，该结构对应的真实涡扇发动机主要为中大型民用干线客机、远程军用运输机提供飞行动力，依靠风扇段吸入大流量空气，一部分经外涵道直接排出产生主要推力，另一部分进入核心机经压气机增压后在燃烧室与燃油混合燃烧，产生的高温高压燃气驱动高低压涡轮转动，进而带动前端风扇与压气机持续工作，最终高温燃气从尾喷口排出补充推力，可在万米高空的低温低压极端环境下持续稳定输出数千到数万磅不等的推力，保障飞行器长时间巡航飞行。从功能特性来看，模型完整呈现了发动机从进气道、风扇段、多级高低压压气机、环形燃烧室、高低压涡轮组件到尾喷口的全段结构，各叶片的叶型扭转角度、轮盘的装配间隙、燃烧室的喷嘴布局、涡轮叶片的冷却通道结构都做了精细化还原，可清晰展示气流在发动机内部的完整流道走向，区分外涵道与内涵道的结构边界，呈现转子系统与静子系统的配合关系。从设计思路来看，该模型遵循真实涡扇发动机的气动设计逻辑，压气机段采用逐级增压的叶片布局，叶片长度逐级缩短以适配不断升高的空气压力，降低气流流动损失；燃烧室采用短环形布局，在尽可能缩短发动机轴向长度的同时保障燃油与高压空气充分混合，提升燃烧效率；涡轮段采用高低压分轴设计，高压涡轮与高压压气机同轴连接，低压涡轮与风扇、低压压气机同轴连接，两根轴可在不同转速下独立运转，兼顾不同工况下的动力输出效率与运行稳定性。从外形尺寸与安装边界来看，模型还原的真实发动机整体为长筒状轴对称结构，前端大直径风扇段为整机最大外径位置，向后核心机段直径逐步收窄，整体轴向长度与风扇直径的比例符合大涵道比涡扇发动机的常规设计比例，安装节位置分别布置在风扇机匣与核心机机匣位置，与飞行器机翼吊舱的安装接口位置完全匹配，可直观展示发动机吊装到飞行器上的空间占用边界，为飞行器吊舱结构设计、地面维护工装设计提供直观的空间参考。
